FIAT 500 2020 Drift- och underhållshandbok (in Swedish)

VERSIONER MED DUALOGIC-
VÄXELLÅDA
Se till att växelspaken står i friläge (N)
och kontrollera att bilen rör sig genom
att skjuta på den. Fortgå som vid en
normal bogsering av en bil med
mekanisk växellåda.
Om det inte går att lägga i friläget, utför
ingen bogsering och kontakta Fiats
servicenät.
VARNING
170)Innan du börjar med bogseringen,
vrid tändningsnyckeln till MAR-läget och
sedan till STOP, utan att dra ut den. När du
tar ut nyckeln, aktiveras rattlåset
automatiskt, vilket gör att det inte går att
styra hjulen.
171)Innan du skruvar åt ringen, rengör det
gängade sätet noga. Före bogseringen,
ska du dessutom se till att öglan har
skruvats åt ordentligt i sätet.172)Dragöglan (fram/bak) ska endast
användas för räddningsåtgärder på vägar.
Det är tillåtet att bogsera under korta
sträckor med hjälp av denna anordning
som överensstämmer med vägtrafiklagen
(styv stång), att förflytta fordonet på jämn
väg för förberedelse av bogseringen eller
transporten med bärgningsbil. Dragöglan
FÅR INTE användas för att hämta bilen
utanför vägbanan eller köra den över
hinder/eller för bogsering med vajrar eller
andra flexibla anordningar. Enligt villkoren
ovan, ska bogseringen genomföras med
de två fordonen (det bogserande och
det bogserade) så rakt i linje med mittaxeln
som möjligt.
173)Eftersom servobromsen och den
elektriska servobromsen inte fungerar
under bogseringen, kom ihåg att det är
nödvändigt att trycka ned bromspedalen
med större kraft och att ratten blir mycket
trögare vid styrning. Använd inte elastiska
rep för bogseringen och undvik ryck.
Kontrollera under bogsering att
fastsättningen av kopplingen på bilen inte
skadar fästdelarna. När du bogserar bilen
är det obligatoriskt att respektera normerna
för cirkulation på vägarna både för
bogseringssystemet samt för körbeteendet
i trafiken. När du bogserar bilen ska du
inte starta motorn.
129F0S0584
139

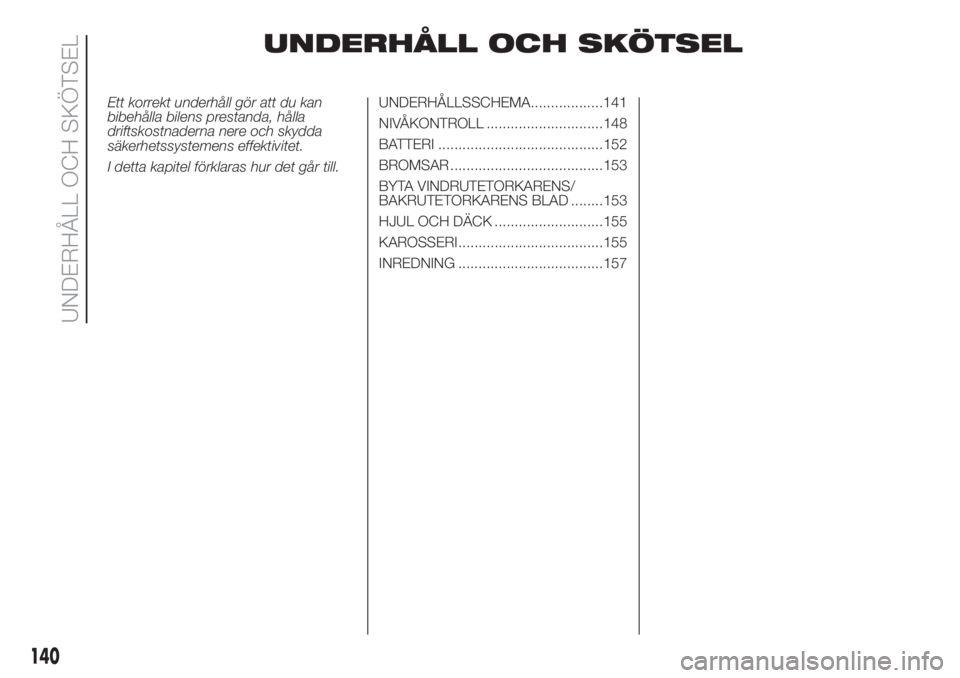

UNDERHÅLL OCH SKÖTSEL
Ett korrekt underhåll gör att du kan
bibehålla bilens prestanda, hålla
driftskostnaderna nere och skydda
säkerhetssystemens effektivitet.
I detta kapitel förklaras hur det går till.UNDERHÅLLSSCHEMA..................141
NIVÅKONTROLL .............................148
BATTERI .........................................152
BROMSAR ......................................153
BYTA VINDRUTETORKARENS/
BAKRUTETORKARENS BLAD ........153
HJUL OCH DÄCK ...........................155
KAROSSERI....................................155
INREDNING ....................................157
140
UNDERHÅLL OCH SKÖTSEL

UNDERHÅLLS-
SCHEMA
Ett korrekt underhåll är absolut
nödvändigt för att garantera en lång
livslängd för bilen under optimala
förhållanden.
Därför har Fiat sammanställt ett antal
kontroller och underhållsåtgärder som
ska utföras efter vissa kilometersträckor
och/eller, för berörda versioner och
marknader, vid fastställda tidpunkter,
enligt underhållsschemat.
För att garantera optimal
effektivitetstillstånd i bilen, listas vissa
extra regelbundna kontroller på sidorna
efter underhållsschemat. De ska utföras
oftare i förhållande till servicetillfällenas
normala intervaller.
Underhållsschemats underhållsåtgärder
utförs i Fiats servicenät enligt de
fastställda tidsintervallerna i kilometer/
miles. Om ytterligare byten eller
reparationer måste utföras vid varje
åtgärd, utöver det förutsedda arbetet,
kan de endast utföras efter ett
uttryckligt samtycke från kunden. Om
bilen ofta används för att bogsera
släp ska intervallerna för
servicetillfällena i underhållsschemat
göras kortare.ANVISNINGAR
Intervallen i underhållsschemat
föreskrivs av tillverkaren. Underlåtenhet
att utföra underhåll kan medföra att
tillverkarens garanti upphör att gälla.
Vi rekommenderar att du underrättar
Fiats servicenätverk om eventuella
funktionsfel i bilen, utan att vänta till
nästa servicetillfälle.
141

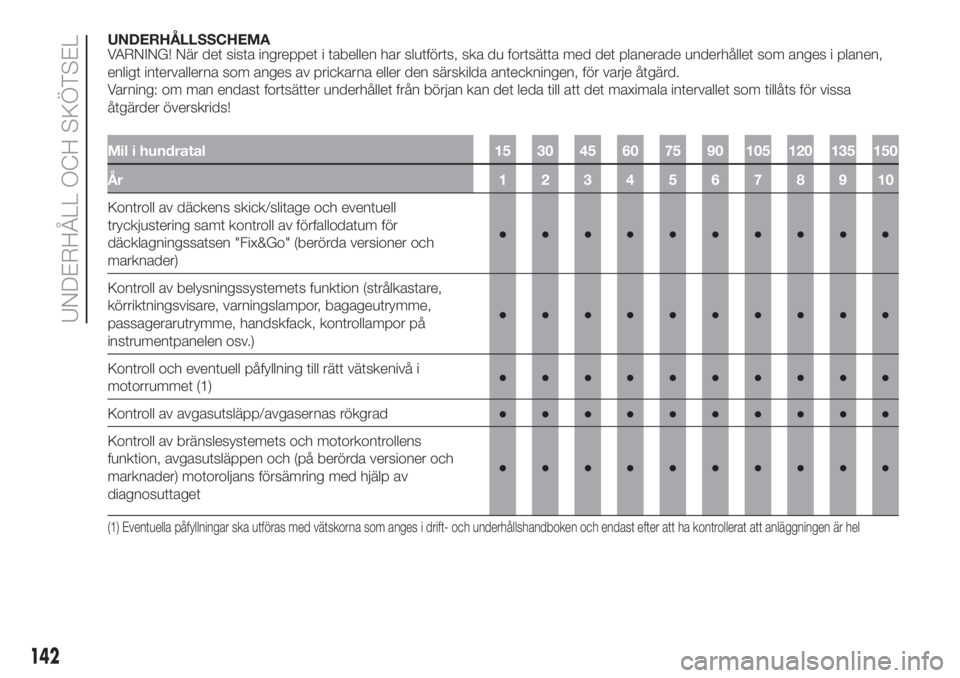

UNDERHÅLLSSCHEMA
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd.
Varning: om man endast fortsätter underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa
åtgärder överskrids!
Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering samt kontroll av förfallodatum för
däcklagningssatsen "Fix&Go" (berörda versioner och
marknader)●●●●●●●●●●
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)●●●●●●●●●●
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet (1)●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●●●●●●
Kontroll av bränslesystemets och motorkontrollens
funktion, avgasutsläppen och (på berörda versioner och
marknader) motoroljans försämring med hjälp av
diagnosuttaget●●●●●●●●●●
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i drift- och underhållshandboken och endast efter att ha kontrollerat att anläggningen är hel
142
UNDERHÅLL OCH SKÖTSEL

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Okulär besiktning av skick och helhet: karosseriets utsida,
skyddet under karossen, de stela och böjbara ledningarna
(avgaser, bränsletillförsel, bromsar) och gummidelarna
(damasker, rörmuffar, bussningar osv.)●●●●●
Kontroll av placering/slitage på vindrutetorkarbladen och
bakrutetorkarbladen (berörda versioner och marknader)●●●●●
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik●●●●●
Kontroll av sufflettens funktion både öppen och stängd,
kontroll av packningarna och smörjningen av tygets
glidskenor på sidan (endast Cabrio-versioner)●●●●●
Kontroll och eventuell justering av handbromsens rörelse●●●●●
Okulär besiktning av tillstånd och slitage på bromsbelägg
på skivbromsar fram/bak (berörda versioner och
marknader) samt kontroll av slitagevarnarens funktion.●●●●●●●●●●
Kontroll av skick och slitage på de bakre trumbromsarnas
packningar●●●●●●●●●●
143

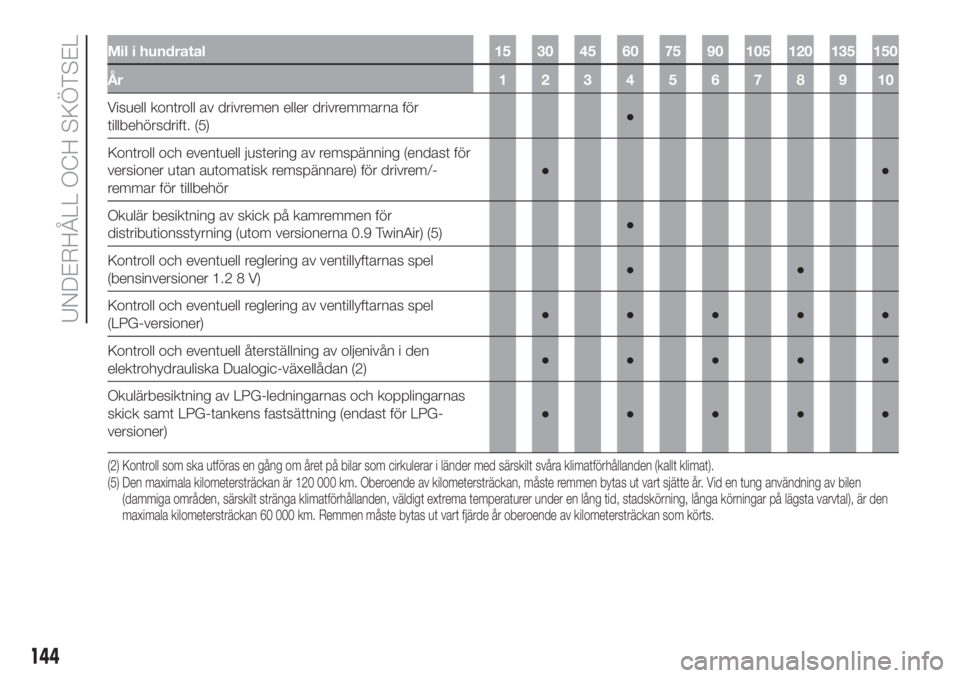

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Visuell kontroll av drivremen eller drivremmarna för
tillbehörsdrift. (5)●
Kontroll och eventuell justering av remspänning (endast för
versioner utan automatisk remspännare) för drivrem/-
remmar för tillbehör●●
Okulär besiktning av skick på kamremmen för
distributionsstyrning (utom versionerna 0.9 TwinAir) (5)●
Kontroll och eventuell reglering av ventillyftarnas spel
(bensinversioner 1.2 8 V)●●
Kontroll och eventuell reglering av ventillyftarnas spel
(LPG-versioner)●●●●●
Kontroll och eventuell återställning av oljenivån i den
elektrohydrauliska Dualogic-växellådan (2)●●●●●
Okulärbesiktning av LPG-ledningarnas och kopplingarnas
skick samt LPG-tankens fastsättning (endast för LPG-
versioner)●●●●●
(5) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts. (2) Kontroll som ska utföras en gång om året på bilar som cirkulerar i länder med särskilt svåra klimatförhållanden (kallt klimat).
144
UNDERHÅLL OCH SKÖTSEL

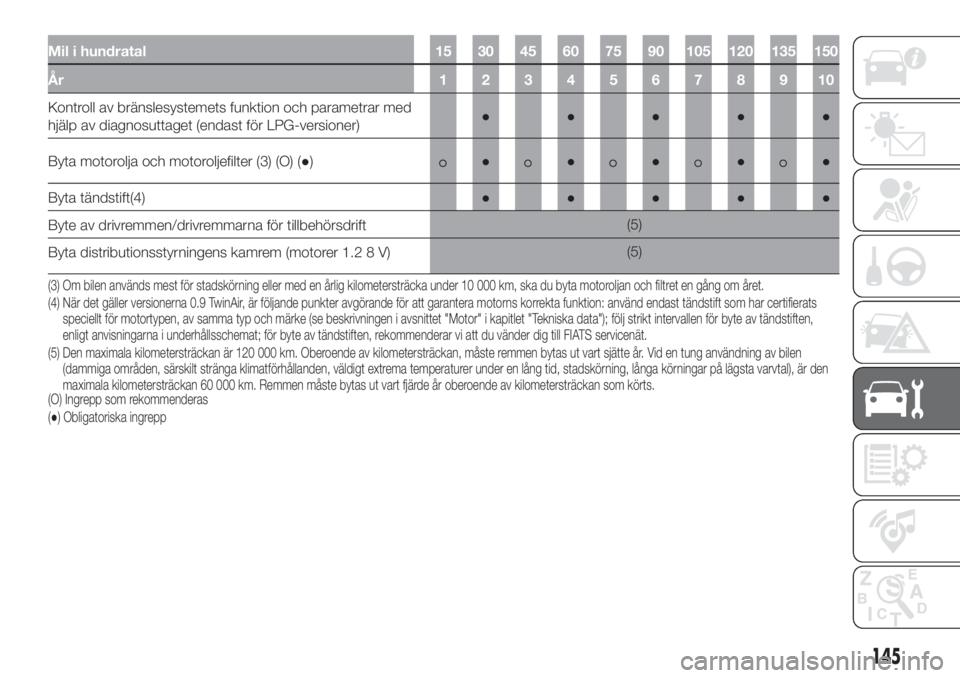

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontroll av bränslesystemets funktion och parametrar med
hjälp av diagnosuttaget (endast för LPG-versioner)●●●●●
Byta motorolja och motoroljefilter (3) (O) (●)
●●●●●
Byta tändstift(4)●●●●●
Byte av drivremmen/drivremmarna för tillbehörsdrift(5)
Byta distributionsstyrningens kamrem (motorer 1.2 8 V)(5)
(3) Om bilen används mest för stadskörning eller med en årlig kilometersträcka under 10 000 km, ska du byta motoroljan och filtret en gång om året.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp (4) När det gäller versionerna 0.9 TwinAir, är följande punkter avgörande för att garantera motorns korrekta funktion: använd endast tändstift som har certifierats
speciellt för motortypen, av samma typ och märke (se beskrivningen i avsnittet "Motor" i kapitlet "Tekniska data"); följ strikt intervallen för byteav tändstiften,
enligt anvisningarna i underhållsschemat; för byte av tändstiften, rekommenderar vi att du vänder dig till FIATS servicenät.
(5) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts.
145

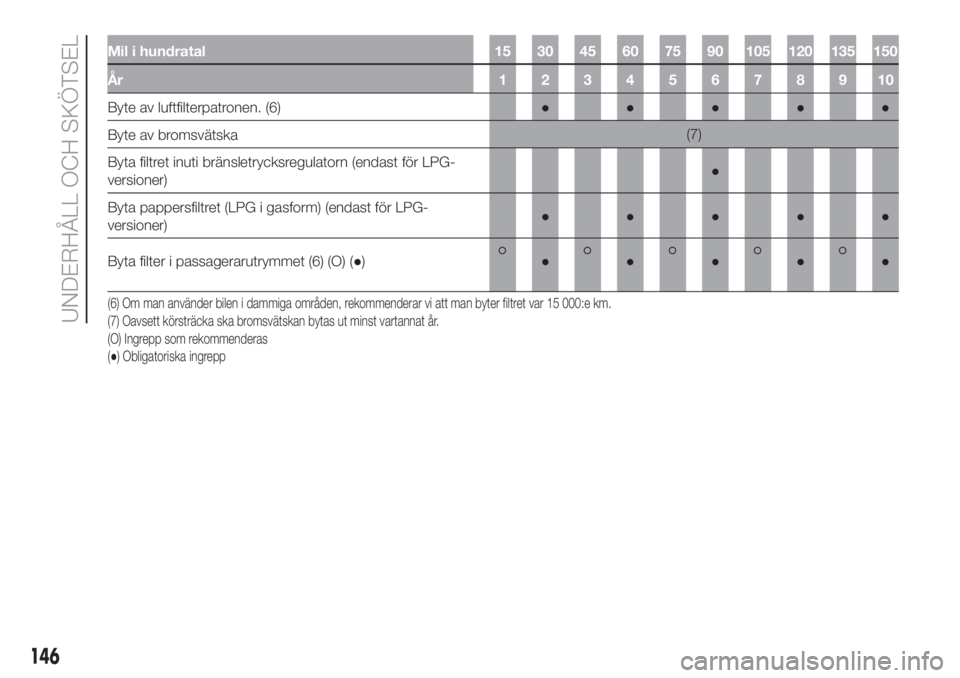

Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Byte av luftfilterpatronen. (6)●●●●●
Byte av bromsvätska(7)
Byta filtret inuti bränsletrycksregulatorn (endast för LPG-
versioner)●
Byta pappersfiltret (LPG i gasform) (endast för LPG-
versioner)●●●●●
Byta filter i passagerarutrymmet (6) (O) (●)
●●●●●
(6) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km.
(7) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
146
UNDERHÅLL OCH SKÖTSEL

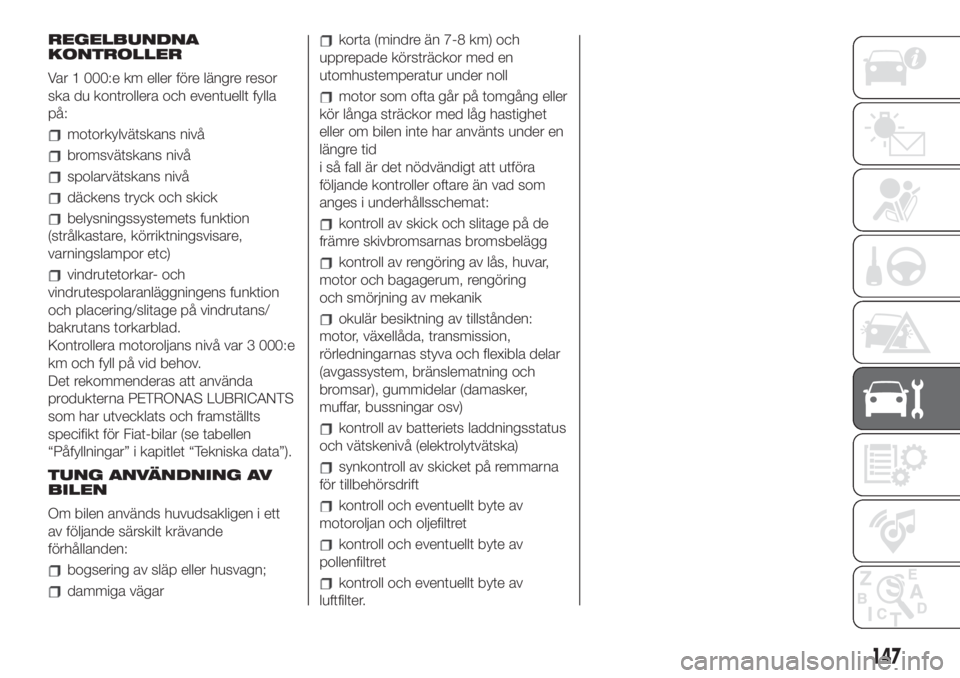

REGELBUNDNA
KONTROLLER
Var 1 000:e km eller före längre resor
ska du kontrollera och eventuellt fylla
på:
motorkylvätskans nivå
bromsvätskans nivå
spolarvätskans nivå
däckens tryck och skick
belysningssystemets funktion
(strålkastare, körriktningsvisare,
varningslampor etc)
vindrutetorkar- och
vindrutespolaranläggningens funktion
och placering/slitage på vindrutans/
bakrutans torkarblad.
Kontrollera motoroljans nivå var 3 000:e
km och fyll på vid behov.
Det rekommenderas att använda
produkterna PETRONAS LUBRICANTS
som har utvecklats och framställts
specifikt för Fiat-bilar (se tabellen
“Påfyllningar” i kapitlet “Tekniska data”).
TUNG ANVÄNDNING AV
BILEN
Om bilen används huvudsakligen i ett
av följande särskilt krävande
förhållanden:
bogsering av släp eller husvagn;
dammiga vägar
korta (mindre än 7-8 km) och
upprepade körsträckor med en
utomhustemperatur under noll
motor som ofta går på tomgång eller
kör långa sträckor med låg hastighet
eller om bilen inte har använts under en
längre tid
i så fall är det nödvändigt att utföra
följande kontroller oftare än vad som
anges i underhållsschemat:
kontroll av skick och slitage på de
främre skivbromsarnas bromsbelägg
kontroll av rengöring av lås, huvar,
motor och bagagerum, rengöring
och smörjning av mekanik
okulär besiktning av tillstånden:
motor, växellåda, transmission,
rörledningarnas styva och flexibla delar
(avgassystem, bränslematning och
bromsar), gummidelar (damasker,
muffar, bussningar osv)
kontroll av batteriets laddningsstatus
och vätskenivå (elektrolytvätska)
synkontroll av skicket på remmarna
för tillbehörsdrift
kontroll och eventuellt byte av
motoroljan och oljefiltret
kontroll och eventuellt byte av
pollenfiltret
kontroll och eventuellt byte av
luftfilter.
147

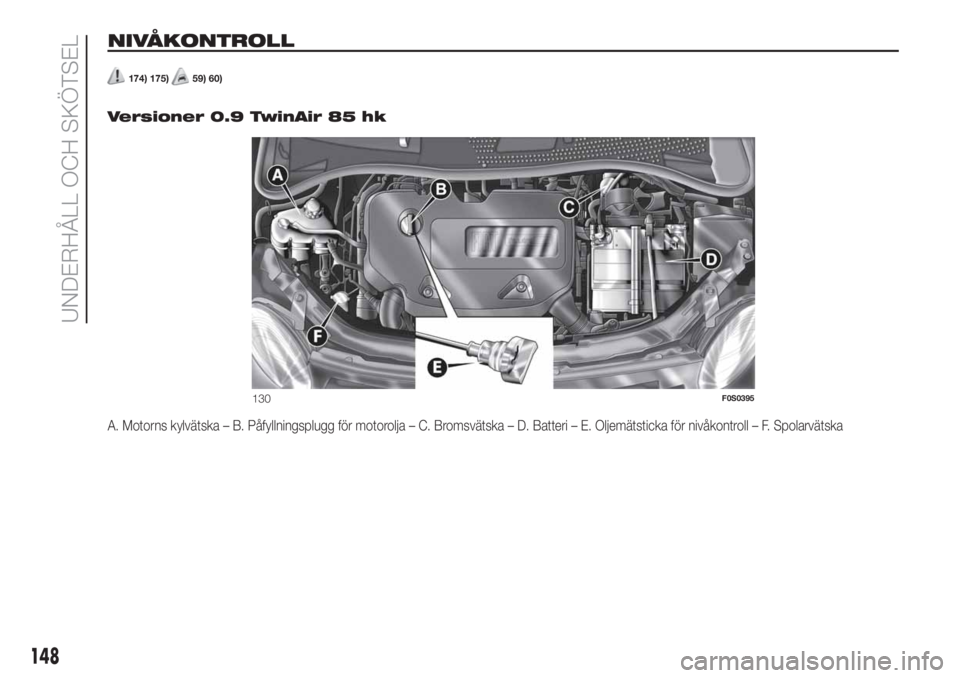

NIVÅKONTROLL
174) 175)59) 60)
.
Versioner 0.9 TwinAir 85 hk
A. Motorns kylvätska – B. Påfyllningsplugg för motorolja – C. Bromsvätska – D. Batteri – E. Oljemätsticka för nivåkontroll – F. Spolarvätska
130F0S0395
148
UNDERHÅLL OCH SKÖTSEL
