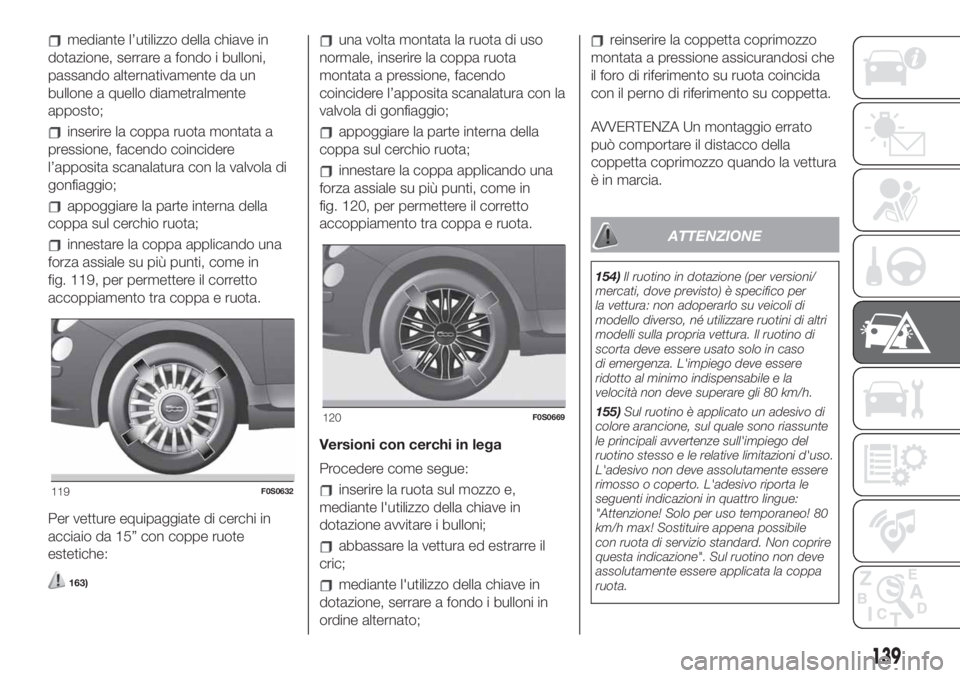

FIAT 500 2020 Libretto Uso Manutenzione (in Italian)

mediante l’utilizzo della chiave in
dotazione, serrare a fondo i bulloni,
passando alternativamente da un
bullone a quello diametralmente
apposto;
inserire la coppa ruota montata a
pressione, facendo coincidere
l’apposita scanalatura con la valvola di
gonfiaggio;
appoggiare la parte interna della
coppa sul cerchio ruota;
innestare la coppa applicando una
forza assiale su più punti, come in
fig. 119, per permettere il corretto
accoppiamento tra coppa e ruota.
Per vetture equipaggiate di cerchi in
acciaio da 15” con coppe ruote
estetiche:
163)
una volta montata la ruota di uso
normale, inserire la coppa ruota
montata a pressione, facendo
coincidere l’apposita scanalatura con la
valvola di gonfiaggio;
appoggiare la parte interna della
coppa sul cerchio ruota;
innestare la coppa applicando una
forza assiale su più punti, come in
fig. 120, per permettere il corretto
accoppiamento tra coppa e ruota.
Versioni con cerchi in lega
Procedere come segue:
inserire la ruota sul mozzo e,
mediante l'utilizzo della chiave in
dotazione avvitare i bulloni;
abbassare la vettura ed estrarre il
cric;
mediante l'utilizzo della chiave in
dotazione, serrare a fondo i bulloni in
ordine alternato;
reinserire la coppetta coprimozzo
montata a pressione assicurandosi che
il foro di riferimento su ruota coincida
con il perno di riferimento su coppetta.
AVVERTENZA Un montaggio errato
può comportare il distacco della
coppetta coprimozzo quando la vettura
è in marcia.
ATTENZIONE
154)Il ruotino in dotazione (per versioni/
mercati, dove previsto) è specifico per
la vettura: non adoperarlo su veicoli di
modello diverso, né utilizzare ruotini di altri
modelli sulla propria vettura. Il ruotino di
scorta deve essere usato solo in caso
di emergenza. L'impiego deve essere
ridotto al minimo indispensabile e la
velocità non deve superare gli 80 km/h.
155)Sul ruotino è applicato un adesivo di
colore arancione, sul quale sono riassunte
le principali avvertenze sull'impiego del
ruotino stesso e le relative limitazioni d'uso.
L'adesivo non deve assolutamente essere
rimosso o coperto. L'adesivo riporta le
seguenti indicazioni in quattro lingue:
"Attenzione! Solo per uso temporaneo! 80
km/h max! Sostituire appena possibile
con ruota di servizio standard. Non coprire
questa indicazione". Sul ruotino non deve
assolutamente essere applicata la coppa
ruota.
119F0S0632
120F0S0669
139

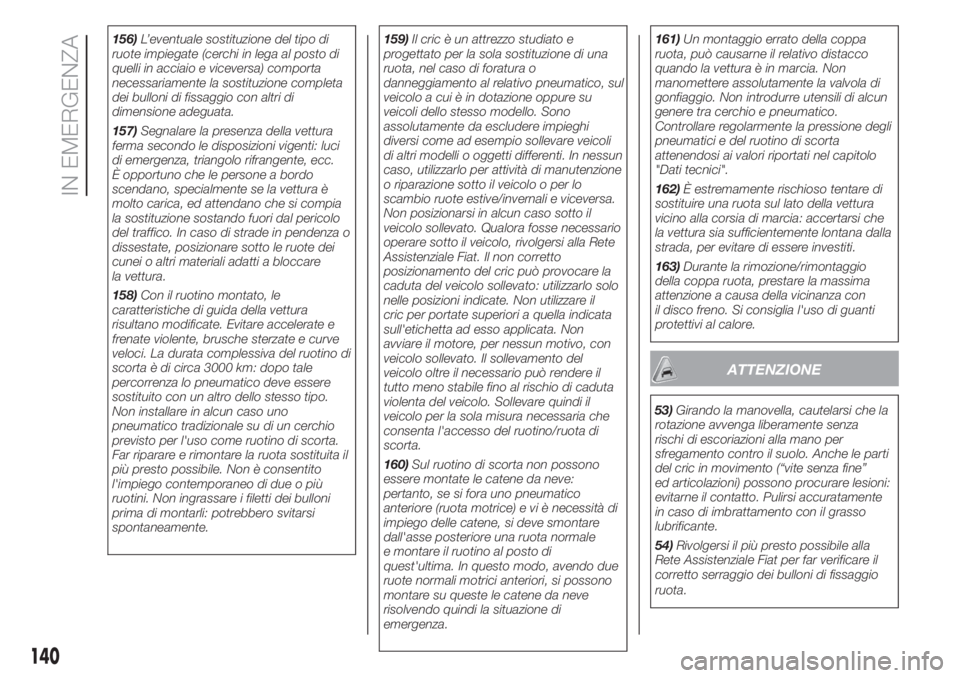

156)L’eventuale sostituzione del tipo di
ruote impiegate (cerchi in lega al posto di
quelli in acciaio e viceversa) comporta
necessariamente la sostituzione completa
dei bulloni di fissaggio con altri di
dimensione adeguata.
157)Segnalare la presenza della vettura
ferma secondo le disposizioni vigenti: luci
di emergenza, triangolo rifrangente, ecc.
È opportuno che le persone a bordo
scendano, specialmente se la vettura è
molto carica, ed attendano che si compia
la sostituzione sostando fuori dal pericolo
del traffico. In caso di strade in pendenza o
dissestate, posizionare sotto le ruote dei
cunei o altri materiali adatti a bloccare
la vettura.
158)Con il ruotino montato, le
caratteristiche di guida della vettura
risultano modificate. Evitare accelerate e
frenate violente, brusche sterzate e curve
veloci. La durata complessiva del ruotino di
scorta è di circa 3000 km: dopo tale
percorrenza lo pneumatico deve essere
sostituito con un altro dello stesso tipo.
Non installare in alcun caso uno
pneumatico tradizionale su di un cerchio
previsto per l'uso come ruotino di scorta.
Far riparare e rimontare la ruota sostituita il
più presto possibile. Non è consentito
l'impiego contemporaneo di due o più
ruotini. Non ingrassare i filetti dei bulloni
prima di montarli: potrebbero svitarsi
spontaneamente.159)Il cric è un attrezzo studiato e
progettato per la sola sostituzione di una
ruota, nel caso di foratura o
danneggiamento al relativo pneumatico, sul
veicolo a cui è in dotazione oppure su
veicoli dello stesso modello. Sono
assolutamente da escludere impieghi
diversi come ad esempio sollevare veicoli
di altri modelli o oggetti differenti. In nessun
caso, utilizzarlo per attività di manutenzione
o riparazione sotto il veicolo o per lo
scambio ruote estive/invernali e viceversa.
Non posizionarsi in alcun caso sotto il
veicolo sollevato. Qualora fosse necessario
operare sotto il veicolo, rivolgersi alla Rete
Assistenziale Fiat. Il non corretto
posizionamento del cric può provocare la
caduta del veicolo sollevato: utilizzarlo solo
nelle posizioni indicate. Non utilizzare il
cric per portate superiori a quella indicata
sull'etichetta ad esso applicata. Non
avviare il motore, per nessun motivo, con
veicolo sollevato. Il sollevamento del
veicolo oltre il necessario può rendere il
tutto meno stabile fino al rischio di caduta
violenta del veicolo. Sollevare quindi il
veicolo per la sola misura necessaria che
consenta l'accesso del ruotino/ruota di
scorta.
160)Sul ruotino di scorta non possono
essere montate le catene da neve:
pertanto, se si fora uno pneumatico
anteriore (ruota motrice) e vi è necessità di
impiego delle catene, si deve smontare
dall'asse posteriore una ruota normale
e montare il ruotino al posto di
quest'ultima. In questo modo, avendo due
ruote normali motrici anteriori, si possono
montare su queste le catene da neve
risolvendo quindi la situazione di
emergenza.161)Un montaggio errato della coppa
ruota, può causarne il relativo distacco
quando la vettura è in marcia. Non
manomettere assolutamente la valvola di
gonfiaggio. Non introdurre utensili di alcun
genere tra cerchio e pneumatico.
Controllare regolarmente la pressione degli
pneumatici e del ruotino di scorta
attenendosi ai valori riportati nel capitolo
"Dati tecnici".
162)È estremamente rischioso tentare di
sostituire una ruota sul lato della vettura
vicino alla corsia di marcia: accertarsi che
la vettura sia sufficientemente lontana dalla
strada, per evitare di essere investiti.
163)Durante la rimozione/rimontaggio
della coppa ruota, prestare la massima
attenzione a causa della vicinanza con
il disco freno. Si consiglia l'uso di guanti
protettivi al calore.
ATTENZIONE
53)Girando la manovella, cautelarsi che la
rotazione avvenga liberamente senza
rischi di escoriazioni alla mano per
sfregamento contro il suolo. Anche le parti
del cric in movimento (“vite senza fine”
ed articolazioni) possono procurare lesioni:
evitarne il contatto. Pulirsi accuratamente
in caso di imbrattamento con il grasso
lubrificante.
54)Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per far verificare il
corretto serraggio dei bulloni di fissaggio
ruota.
140
IN EMERGENZA

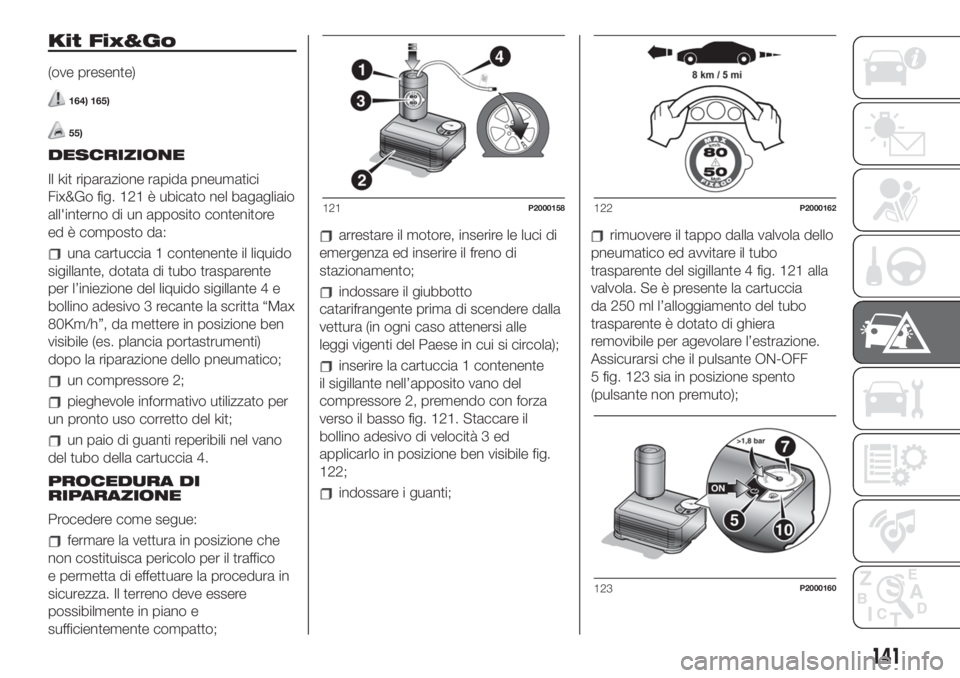

Kit Fix&Go
(ove presente)
164) 165)
55)
DESCRIZIONE
Il kit riparazione rapida pneumatici
Fix&Go fig. 121 è ubicato nel bagagliaio
all'interno di un apposito contenitore
ed è composto da:
una cartuccia 1 contenente il liquido
sigillante, dotata di tubo trasparente
per l’iniezione del liquido sigillante 4 e
bollino adesivo 3 recante la scritta “Max
80Km/h”, da mettere in posizione ben
visibile (es. plancia portastrumenti)
dopo la riparazione dello pneumatico;
un compressore 2;
pieghevole informativo utilizzato per
un pronto uso corretto del kit;
un paio di guanti reperibili nel vano
del tubo della cartuccia 4.
PROCEDURA DI
RIPARAZIONE
Procedere come segue:
fermare la vettura in posizione che
non costituisca pericolo per il traffico
e permetta di effettuare la procedura in
sicurezza. Il terreno deve essere
possibilmente in piano e
sufficientemente compatto;
arrestare il motore, inserire le luci di
emergenza ed inserire il freno di
stazionamento;
indossare il giubbotto
catarifrangente prima di scendere dalla
vettura (in ogni caso attenersi alle
leggi vigenti del Paese in cui si circola);
inserire la cartuccia 1 contenente
il sigillante nell’apposito vano del
compressore 2, premendo con forza
verso il basso fig. 121. Staccare il
bollino adesivo di velocità 3 ed
applicarlo in posizione ben visibile fig.
122;
indossare i guanti;
rimuovere il tappo dalla valvola dello
pneumatico ed avvitare il tubo
trasparente del sigillante 4 fig. 121 alla
valvola. Se è presente la cartuccia
da 250 ml l’alloggiamento del tubo
trasparente è dotato di ghiera
removibile per agevolare l’estrazione.
Assicurarsi che il pulsante ON-OFF
5 fig. 123 sia in posizione spento
(pulsante non premuto);
121P2000158122P2000162
123P2000160
141

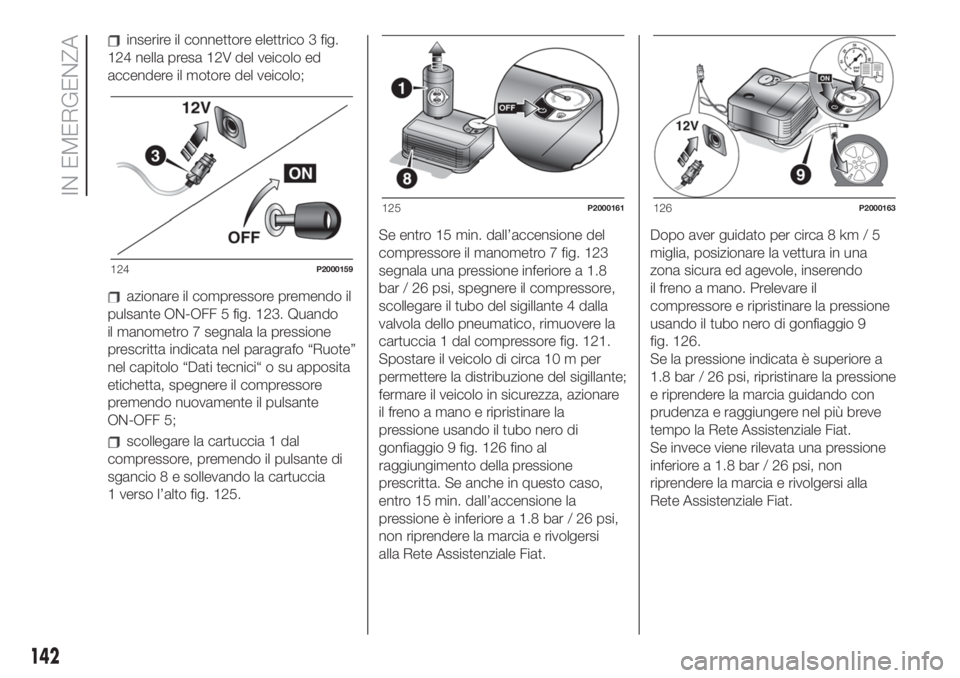

inserire il connettore elettrico 3 fig.
124 nella presa 12V del veicolo ed
accendere il motore del veicolo;
azionare il compressore premendo il
pulsante ON-OFF 5 fig. 123. Quando
il manometro 7 segnala la pressione
prescritta indicata nel paragrafo “Ruote”
nel capitolo “Dati tecnici“ o su apposita
etichetta, spegnere il compressore
premendo nuovamente il pulsante
ON-OFF 5;
scollegare la cartuccia 1 dal
compressore, premendo il pulsante di
sgancio 8 e sollevando la cartuccia
1 verso l’alto fig. 125.Se entro 15 min. dall’accensione del
compressore il manometro 7 fig. 123
segnala una pressione inferiore a 1.8
bar / 26 psi, spegnere il compressore,
scollegare il tubo del sigillante 4 dalla
valvola dello pneumatico, rimuovere la
cartuccia 1 dal compressore fig. 121.
Spostare il veicolo di circa 10 m per
permettere la distribuzione del sigillante;
fermare il veicolo in sicurezza, azionare
il freno a mano e ripristinare la
pressione usando il tubo nero di
gonfiaggio 9 fig. 126 fino al
raggiungimento della pressione
prescritta. Se anche in questo caso,
entro 15 min. dall’accensione la
pressione è inferiore a 1.8 bar / 26 psi,
non riprendere la marcia e rivolgersi
alla Rete Assistenziale Fiat.Dopo aver guidato per circa 8 km / 5
miglia, posizionare la vettura in una
zona sicura ed agevole, inserendo
il freno a mano. Prelevare il
compressore e ripristinare la pressione
usando il tubo nero di gonfiaggio 9
fig. 126.
Se la pressione indicata è superiore a
1.8 bar / 26 psi, ripristinare la pressione
e riprendere la marcia guidando con
prudenza e raggiungere nel più breve
tempo la Rete Assistenziale Fiat.
Se invece viene rilevata una pressione
inferiore a 1.8 bar / 26 psi, non
riprendere la marcia e rivolgersi alla
Rete Assistenziale Fiat.
124P2000159
125P2000161126P2000163
142
IN EMERGENZA

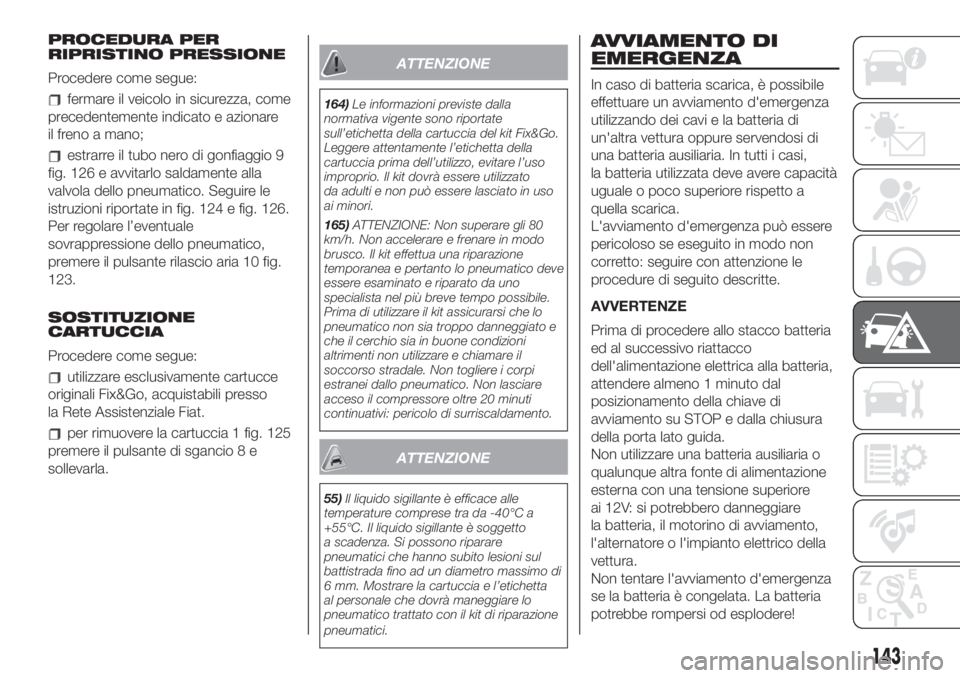

PROCEDURA PER
RIPRISTINO PRESSIONE
Procedere come segue:
fermare il veicolo in sicurezza, come
precedentemente indicato e azionare
il freno a mano;
estrarre il tubo nero di gonfiaggio 9
fig. 126 e avvitarlo saldamente alla
valvola dello pneumatico. Seguire le
istruzioni riportate in fig. 124 e fig. 126.
Per regolare l’eventuale
sovrappressione dello pneumatico,
premere il pulsante rilascio aria 10 fig.
123.
SOSTITUZIONE
CARTUCCIA
Procedere come segue:
utilizzare esclusivamente cartucce
originali Fix&Go, acquistabili presso
la Rete Assistenziale Fiat.
per rimuovere la cartuccia 1 fig. 125
premere il pulsante di sgancio 8 e
sollevarla.
ATTENZIONE
164)Le informazioni previste dalla
normativa vigente sono riportate
sull’etichetta della cartuccia del kit Fix&Go.
Leggere attentamente l’etichetta della
cartuccia prima dell’utilizzo, evitare l’uso
improprio. Il kit dovrà essere utilizzato
da adulti e non può essere lasciato in uso
ai minori.
165)ATTENZIONE: Non superare gli 80
km/h. Non accelerare e frenare in modo
brusco. Il kit effettua una riparazione
temporanea e pertanto lo pneumatico deve
essere esaminato e riparato da uno
specialista nel più breve tempo possibile.
Prima di utilizzare il kit assicurarsi che lo
pneumatico non sia troppo danneggiato e
che il cerchio sia in buone condizioni
altrimenti non utilizzare e chiamare il
soccorso stradale. Non togliere i corpi
estranei dallo pneumatico. Non lasciare
acceso il compressore oltre 20 minuti
continuativi: pericolo di surriscaldamento.
ATTENZIONE
55)Il liquido sigillante è efficace alle
temperature comprese tra da -40°C a
+55°C. Il liquido sigillante è soggetto
a scadenza. Si possono riparare
pneumatici che hanno subito lesioni sul
battistrada fino ad un diametro massimo di
6 mm. Mostrare la cartuccia e l’etichetta
al personale che dovrà maneggiare lo
pneumatico trattato con il kit di riparazione
pneumatici.
AVVIAMENTO DI
EMERGENZA
In caso di batteria scarica, è possibile
effettuare un avviamento d'emergenza
utilizzando dei cavi e la batteria di
un'altra vettura oppure servendosi di
una batteria ausiliaria. In tutti i casi,
la batteria utilizzata deve avere capacità
uguale o poco superiore rispetto a
quella scarica.
L'avviamento d'emergenza può essere
pericoloso se eseguito in modo non
corretto: seguire con attenzione le
procedure di seguito descritte.
AVVERTENZE
Prima di procedere allo stacco batteria
ed al successivo riattacco
dell'alimentazione elettrica alla batteria,
attendere almeno 1 minuto dal
posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida.
Non utilizzare una batteria ausiliaria o
qualunque altra fonte di alimentazione
esterna con una tensione superiore
ai 12V: si potrebbero danneggiare
la batteria, il motorino di avviamento,
l'alternatore o l'impianto elettrico della
vettura.
Non tentare l'avviamento d'emergenza
se la batteria è congelata. La batteria
potrebbe rompersi od esplodere!
143

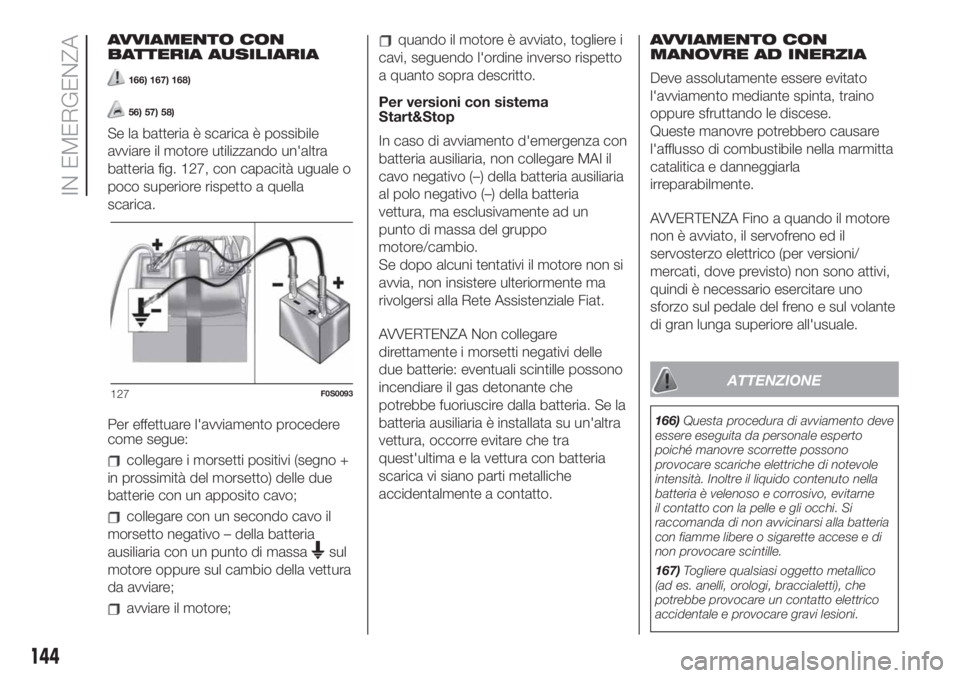

AVVIAMENTO CON
BATTERIA AUSILIARIA
166) 167) 168)
56) 57) 58)
Se la batteria è scarica è possibile
avviare il motore utilizzando un'altra
batteria fig. 127, con capacità uguale o
poco superiore rispetto a quella
scarica.
Per effettuare l'avviamento procedere
come segue:
collegare i morsetti positivi (segno +
in prossimità del morsetto) delle due
batterie con un apposito cavo;
collegare con un secondo cavo il
morsetto negativo – della batteria
ausiliaria con un punto di massa
sul
motore oppure sul cambio della vettura
da avviare;
avviare il motore;
quando il motore è avviato, togliere i
cavi, seguendo l'ordine inverso rispetto
a quanto sopra descritto.
Per versioni con sistema
Start&Stop
In caso di avviamento d'emergenza con
batteria ausiliaria, non collegare MAI il
cavo negativo (–) della batteria ausiliaria
al polo negativo (–) della batteria
vettura, ma esclusivamente ad un
punto di massa del gruppo
motore/cambio.
Se dopo alcuni tentativi il motore non si
avvia, non insistere ulteriormente ma
rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA Non collegare
direttamente i morsetti negativi delle
due batterie: eventuali scintille possono
incendiare il gas detonante che
potrebbe fuoriuscire dalla batteria. Se la
batteria ausiliaria è installata su un'altra
vettura, occorre evitare che tra
quest'ultima e la vettura con batteria
scarica vi siano parti metalliche
accidentalmente a contatto.AVVIAMENTO CON
MANOVRE AD INERZIA
Deve assolutamente essere evitato
l'avviamento mediante spinta, traino
oppure sfruttando le discese.
Queste manovre potrebbero causare
l'afflusso di combustibile nella marmitta
catalitica e danneggiarla
irreparabilmente.
AVVERTENZA Fino a quando il motore
non è avviato, il servofreno ed il
servosterzo elettrico (per versioni/
mercati, dove previsto) non sono attivi,
quindi è necessario esercitare uno
sforzo sul pedale del freno e sul volante
di gran lunga superiore all'usuale.
ATTENZIONE
166)Questa procedura di avviamento deve
essere eseguita da personale esperto
poiché manovre scorrette possono
provocare scariche elettriche di notevole
intensità. Inoltre il liquido contenuto nella
batteria è velenoso e corrosivo, evitarne
il contatto con la pelle e gli occhi. Si
raccomanda di non avvicinarsi alla batteria
con fiamme libere o sigarette accese e di
non provocare scintille.
167)Togliere qualsiasi oggetto metallico
(ad es. anelli, orologi, braccialetti), che
potrebbe provocare un contatto elettrico
accidentale e provocare gravi lesioni.
127F0S0093
144
IN EMERGENZA

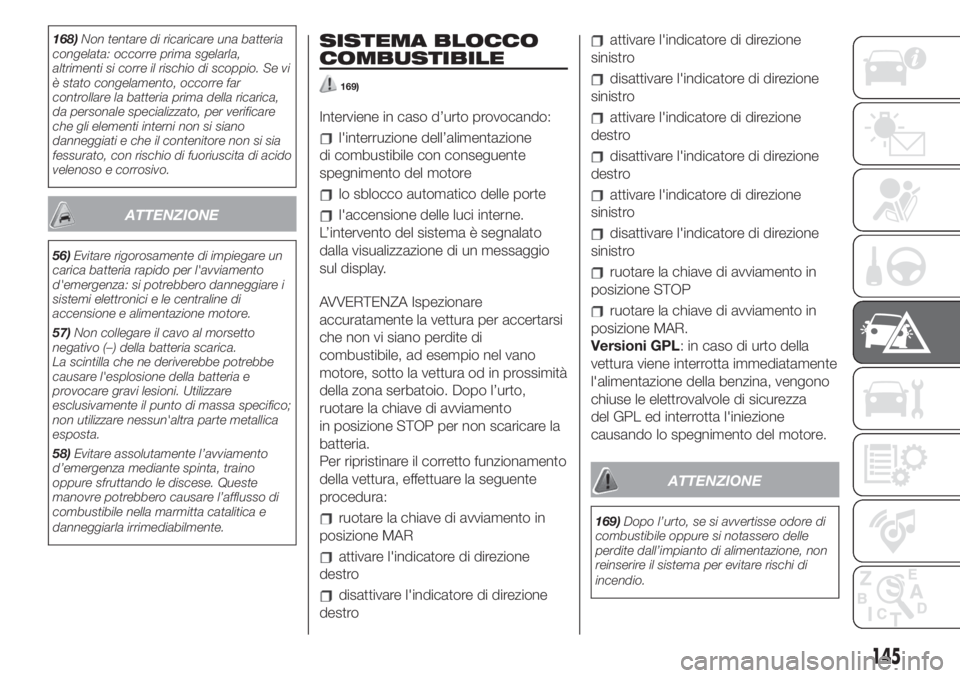

168)Non tentare di ricaricare una batteria
congelata: occorre prima sgelarla,
altrimenti si corre il rischio di scoppio. Se vi
è stato congelamento, occorre far
controllare la batteria prima della ricarica,
da personale specializzato, per verificare
che gli elementi interni non si siano
danneggiati e che il contenitore non si sia
fessurato, con rischio di fuoriuscita di acido
velenoso e corrosivo.
ATTENZIONE
56)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
57)Non collegare il cavo al morsetto
negativo (–) della batteria scarica.
La scintilla che ne deriverebbe potrebbe
causare l'esplosione della batteria e
provocare gravi lesioni. Utilizzare
esclusivamente il punto di massa specifico;
non utilizzare nessun'altra parte metallica
esposta.
58)Evitare assolutamente l’avviamento
d’emergenza mediante spinta, traino
oppure sfruttando le discese. Queste
manovre potrebbero causare l’afflusso di
combustibile nella marmitta catalitica e
danneggiarla irrimediabilmente.
SISTEMA BLOCCO
COMBUSTIBILE
169)
Interviene in caso d’urto provocando:
l'interruzione dell’alimentazione
di combustibile con conseguente
spegnimento del motore
lo sblocco automatico delle porte
l'accensione delle luci interne.
L’intervento del sistema è segnalato
dalla visualizzazione di un messaggio
sul display.
AVVERTENZA Ispezionare
accuratamente la vettura per accertarsi
che non vi siano perdite di
combustibile, ad esempio nel vano
motore, sotto la vettura od in prossimità
della zona serbatoio. Dopo l’urto,
ruotare la chiave di avviamento
in posizione STOP per non scaricare la
batteria.
Per ripristinare il corretto funzionamento
della vettura, effettuare la seguente
procedura:
ruotare la chiave di avviamento in
posizione MAR
attivare l'indicatore di direzione
destro
disattivare l'indicatore di direzione
destro
attivare l'indicatore di direzione
sinistro
disattivare l'indicatore di direzione
sinistro
attivare l'indicatore di direzione
destro
disattivare l'indicatore di direzione
destro
attivare l'indicatore di direzione
sinistro
disattivare l'indicatore di direzione
sinistro
ruotare la chiave di avviamento in
posizione STOP
ruotare la chiave di avviamento in
posizione MAR.
Versioni GPL: in caso di urto della
vettura viene interrotta immediatamente
l'alimentazione della benzina, vengono
chiuse le elettrovalvole di sicurezza
del GPL ed interrotta l'iniezione
causando lo spegnimento del motore.
ATTENZIONE
169)Dopo l’urto, se si avvertisse odore di
combustibile oppure si notassero delle
perdite dall’impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.
145

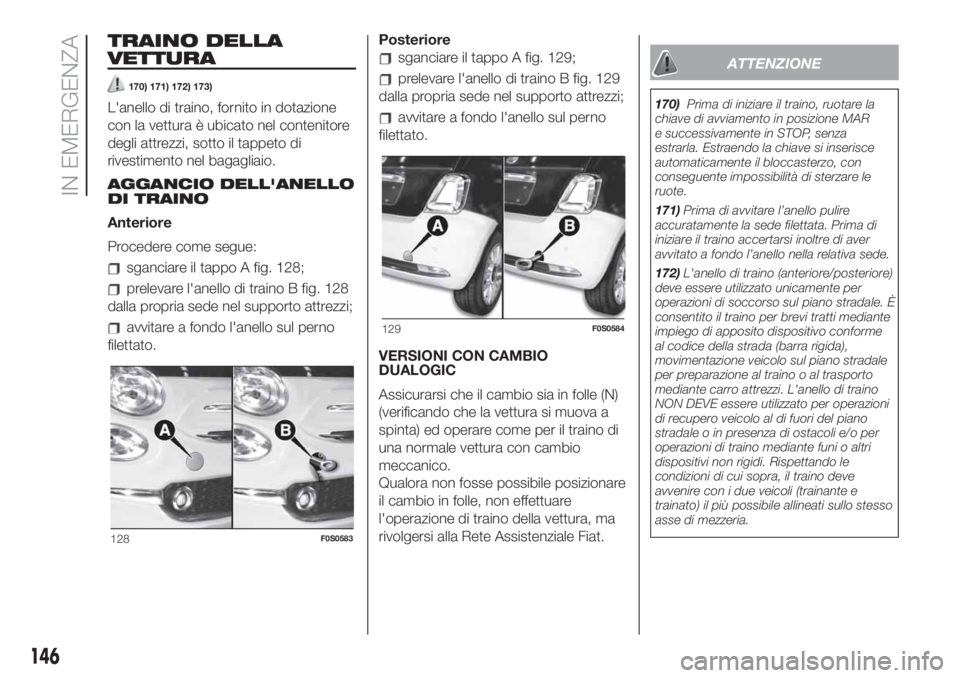

TRAINO DELLA
VETTURA
170) 171) 172) 173)
L'anello di traino, fornito in dotazione
con la vettura è ubicato nel contenitore
degli attrezzi, sotto il tappeto di
rivestimento nel bagagliaio.
AGGANCIO DELL'ANELLO
DI TRAINO
Anteriore
Procedere come segue:
sganciare il tappo A fig. 128;
prelevare l'anello di traino B fig. 128
dalla propria sede nel supporto attrezzi;
avvitare a fondo l'anello sul perno
filettato.Posteriore
sganciare il tappo A fig. 129;
prelevare l'anello di traino B fig. 129
dalla propria sede nel supporto attrezzi;
avvitare a fondo l'anello sul perno
filettato.
VERSIONI CON CAMBIO
DUALOGIC
Assicurarsi che il cambio sia in folle (N)
(verificando che la vettura si muova a
spinta) ed operare come per il traino di
una normale vettura con cambio
meccanico.
Qualora non fosse possibile posizionare
il cambio in folle, non effettuare
l'operazione di traino della vettura, ma
rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
170)Prima di iniziare il traino, ruotare la
chiave di avviamento in posizione MAR
e successivamente in STOP, senza
estrarla. Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote.
171)Prima di avvitare l’anello pulire
accuratamente la sede filettata. Prima di
iniziare il traino accertarsi inoltre di aver
avvitato a fondo l’anello nella relativa sede.
172)L'anello di traino (anteriore/posteriore)
deve essere utilizzato unicamente per
operazioni di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme
al codice della strada (barra rigida),
movimentazione veicolo sul piano stradale
per preparazione al traino o al trasporto
mediante carro attrezzi. L'anello di traino
NON DEVE essere utilizzato per operazioni
di recupero veicolo al di fuori del piano
stradale o in presenza di ostacoli e/o per
operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
128F0S0583
129F0S0584
146
IN EMERGENZA

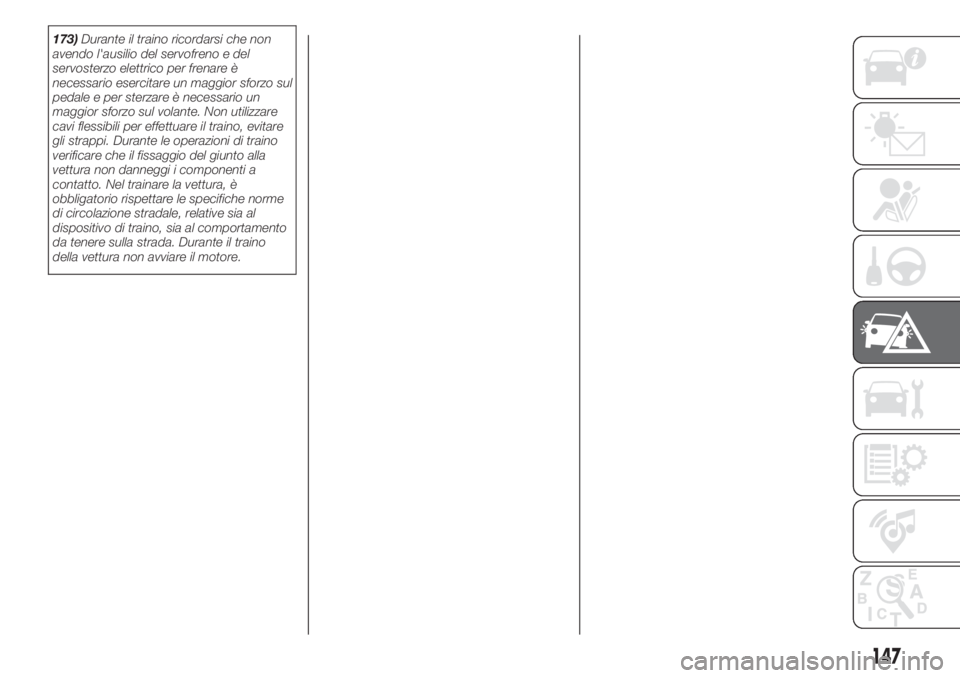

173)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e del
servosterzo elettrico per frenare è
necessario esercitare un maggior sforzo sul
pedale e per sterzare è necessario un
maggior sforzo sul volante. Non utilizzare
cavi flessibili per effettuare il traino, evitare
gli strappi. Durante le operazioni di traino
verificare che il fissaggio del giunto alla
vettura non danneggi i componenti a
contatto. Nel trainare la vettura, è
obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento
da tenere sulla strada. Durante il traino
della vettura non avviare il motore.
147

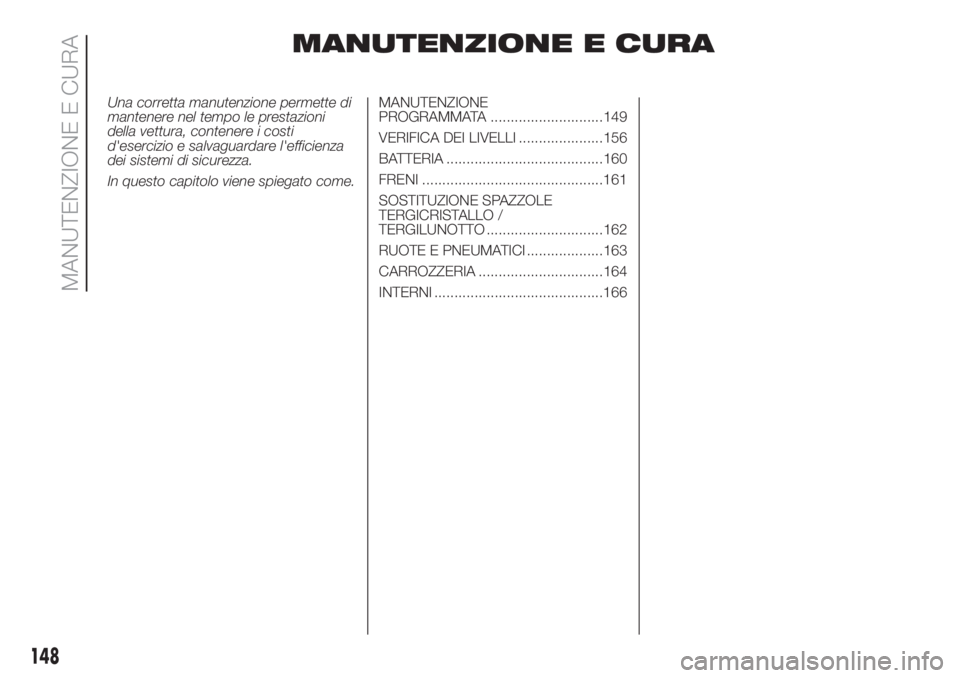

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
della vettura, contenere i costi
d'esercizio e salvaguardare l'efficienza
dei sistemi di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................149
VERIFICA DEI LIVELLI .....................156
BATTERIA .......................................160
FRENI .............................................161
SOSTITUZIONE SPAZZOLE
TERGICRISTALLO /
TERGILUNOTTO .............................162
RUOTE E PNEUMATICI ...................163
CARROZZERIA ...............................164
INTERNI ..........................................166
148
MANUTENZIONE E CURA
