NOTA Pulire accuratamente il tappo del
serbatoioEelasuperficie circostante.
All'apertura del tappo prestare la
massima attenzione affinché eventuali
impurità non entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe
l’umidità pertanto, se la vettura viene
usata prevalentemente in zone ad alta
percentuale di umidità atmosferica, il
liquido deve essere sostituito più
spesso di quanto indicato sul “Piano di
Manutenzione Programmata”.
178) 179)
63)
OLIO SISTEMA
IDRAULICO DI
ATTUAZIONE CAMBIO
DUALOGIC
4)
Per il controllo del livello dell'olio
rivolgersi esclusivamente alla Rete
Assistenziale Fiat.
ATTENZIONE
174)Non fumare mai durante un intervento
nel vano motore: potrebbero essere
presenti gas e vapori infiammabili, con
rischio di incendio.
175)Con motore caldo, operare con molta
cautela all'interno del vano motore:
pericolo di ustioni. Ricordarsi che, a motore
caldo, l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
176)L’impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l’efficienza dell’impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo di
ustioni.
177)Non viaggiare con il serbatoio del
lavacristallo vuoto: l’azione del lavacristallo
è fondamentale per migliorare la visibilità.
Alcuni additivi commerciali per lavacristallo
sono infiammabili. Il vano motore contiene
parti calde che a contatto potrebbero
innescare incendio.
178)Il liquido freni è velenoso e altamente
corrosivo. In caso di contatto accidentale
lavare immediatamente le parti interessate
con acqua e sapone neutro, quindi
effettuare abbondanti risciacqui. In caso di
ingestione rivolgersi immediatamente ad
un medico.179)Il simbolo
, presente sulla
vaschetta, identifica i liquidi freno di tipo
sintetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo minerale
danneggia irrimediabilmente le speciali
guarnizioni in gomma dell'impianto di
frenatura.
ATTENZIONE
59)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro e si potrebbe
danneggiare gravemente la vettura.
60)L’utilizzo di prodotti con caratteristiche
differenti da quelle raccomandate potrebbe
causare danni al motore non coperti da
garanzia.
61)Non aggiungere olio con caratteristiche
diverse da quelle dell’olio già esistente nel
motore.
62)L’impianto di raffreddamento motore
utilizza fluido protettivo anticongelante
PARAFLU
UP. Per eventuali rabbocchi
utilizzare fluido dello stesso tipo contenuto
nell’impianto di raffreddamento. Il fluido
PARAFLU
UPnon può essere miscelato con
qualsiasi altro tipo di fluido. Se si dovesse
verificare questa condizione evitare
assolutamente di avviare il motore e
contattare la Rete Assistenziale Fiat.
63)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.
159

ATTENZIONE
3)L’olio motore usato e il filtro dell’olio
sostituito contengono sostanze pericolose
per l’ambiente. Per la sostituzione dell’olio
e dei filtri consigliamo di rivolgersi alla
Rete Assistenziale Fiat.
4)L'olio del cambio esausto contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio consigliamo di
rivolgersi alla Rete Assistenziale Fiat, che è
attrezzata per smaltire olio usato nel
rispetto della natura e delle norme di legge.
BATTERIA
La batteria della vettura è del tipo a
“Ridotta manutenzione”: in normali
condizioni d’uso non richiede rabbocchi
dell’elettrolito con acqua distillata.
CONTROLLO DELLO
STATO DI CARICA E DEL
LIVELLO ELETTROLITO
Le operazioni di controllo vanno
eseguite, nei tempi e nei modi descritti
nel presente Libretto di Uso e
Manutenzione, esclusivamente da
personale specializzato. Le eventuali
operazioni di rabbocco devono essere
eseguite esclusivamente da personale
specializzato ed avvalendosi della
Rete Assistenziale Fiat.
180) 181)
SOSTITUZIONE DELLA
BATTERIA
In caso di necessità occorre sostituire la
batteria con un’altra originale avente le
medesime caratteristiche.
Nel caso di sostituzione con batteria
avente caratteristiche diverse,
decadono le scadenze manutentive
previste nel “Piano di Manutenzione
Programmata”.Per la manutenzione della batteria
occorre quindi attenersi alle indicazioni
fornite dal Costruttore della batteria
stessa.
182) 183) 184)
64)
5)
INATTIVITÀ DELLA
VETTURA (VETTURE
DOTATE DI SISTEMA
START&STOP)
Nei casi di inattività della vettura
(oppure in caso di sostituzione della
batteria) prestare particolare attenzione
durante lo stacco dell'impianto elettrico
dalla batteria.
La procedura va effettuata scollegando
il connettore A fig. 132 (premendo il
pulsante B) dal sensore C di
monitoraggio dello stato di carica della
batteria, installato sul polo negativo
D della batteria stessa. Tale sensore
non deve mai essere scollegato dal
polo della batteria, tranne nel caso di
sostituzione della batteria stessa.
160
MANUTENZIONE E CURA

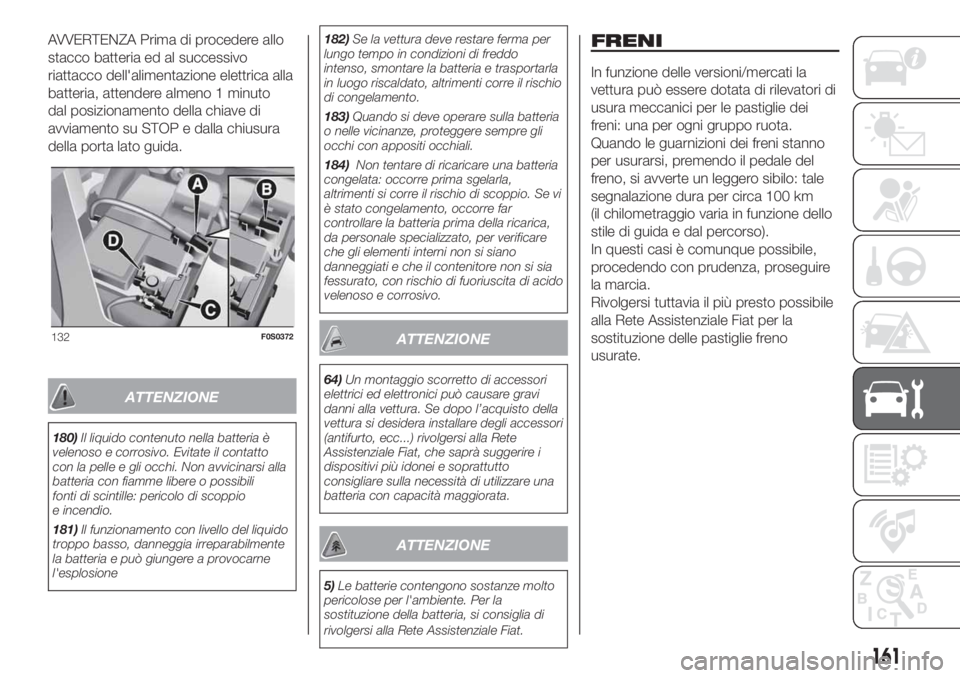

AVVERTENZA Prima di procedere allo
stacco batteria ed al successivo
riattacco dell'alimentazione elettrica alla
batteria, attendere almeno 1 minuto
dal posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida.
ATTENZIONE
180)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitate il contatto
con la pelle e gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili
fonti di scintille: pericolo di scoppio
e incendio.
181)Il funzionamento con livello del liquido
troppo basso, danneggia irreparabilmente
la batteria e può giungere a provocarne
l'esplosione182)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo
intenso, smontare la batteria e trasportarla
in luogo riscaldato, altrimenti corre il rischio
di congelamento.
183)Quando si deve operare sulla batteria
o nelle vicinanze, proteggere sempre gli
occhi con appositi occhiali.
184)Non tentare di ricaricare una batteria
congelata: occorre prima sgelarla,
altrimenti si corre il rischio di scoppio. Se vi
è stato congelamento, occorre far
controllare la batteria prima della ricarica,
da personale specializzato, per verificare
che gli elementi interni non si siano
danneggiati e che il contenitore non si sia
fessurato, con rischio di fuoriuscita di acido
velenoso e corrosivo.
ATTENZIONE
64)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni alla vettura. Se dopo l’acquisto della
vettura si desidera installare degli accessori
(antifurto, ecc...) rivolgersi alla Rete
Assistenziale Fiat, che saprà suggerire i
dispositivi più idonei e soprattutto
consigliare sulla necessità di utilizzare una
batteria con capacità maggiorata.
ATTENZIONE
5)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria, si consiglia di
rivolgersi alla Rete Assistenziale Fiat.
FRENI
In funzione delle versioni/mercati la
vettura può essere dotata di rilevatori di
usura meccanici per le pastiglie dei
freni: una per ogni gruppo ruota.
Quando le guarnizioni dei freni stanno
per usurarsi, premendo il pedale del
freno, si avverte un leggero sibilo: tale
segnalazione dura per circa 100 km
(il chilometraggio varia in funzione dello
stile di guida e dal percorso).
In questi casi è comunque possibile,
procedendo con prudenza, proseguire
la marcia.
Rivolgersi tuttavia il più presto possibile
alla Rete Assistenziale Fiat per la
sostituzione delle pastiglie freno
usurate.
132F0S0372
161

SOSTITUZIONE
SPAZZOLE
TERGICRISTALLO /
TERGILUNOTTO
SPAZZOLE
Sostituire le spazzole se il filo della
gomma è deformato o usurato. In ogni
caso, si consiglia di sostituirle circa
una volta l’anno.
185) 186)
SOLLEVAMENTO
SPAZZOLE
TERGICRISTALLO
Sollevare il braccio del tergicristallo e
posizionare la spazzola in modo che
formi un angolo di 90° con il braccio
stesso.
SOSTITUZIONE
SPAZZOLE
TERGICRISTALLO
Procedere come segue:
sollevare il braccio A fig. 133 del
tergicristallo e posizionare la spazzola in
modo che formi un angolo di 90° con
il braccio stesso;
premere il pulsante A ed estrarre dal
braccio B la spazzola C;
reinserire la nuova spazzola
assicurandosi che sia bloccata.SOSTITUZIONE
SPAZZOLA
TERGILUNOTTO
Procedere come segue:
sollevare la copertura A fig. 134 e
smontare il braccio dalla vettura,
svitando il dado B che lo fissa al perno
di rotazione;
posizionare correttamente il braccio
nuovo e stringere a fondo il dado;
abbassare la copertura.SPRUZZATORI
LAVACRISTALLO
Se il getto non esce, verificare
innanzitutto che sia presente il liquido
nella vaschetta del lavacristallo (vedere
paragrafo "Verifica dei livelli" in questo
capitolo).
Controllare successivamente che i fori
d'uscita non siano otturati,
eventualmente disotturarli usando uno
spillo.
I getti del lavacristalli si orientano
regolando l'inclinazione degli
spruzzatori.
I getti devono essere diretti a circa 1/3
dell'altezza del bordo superiore del
cristallo fig. 135.
AVVERTENZA Nelle versioni dotate di
tetto apribile, prima di azionare i getti
anteriori, assicurarsi che il tetto sia
chiuso.
133F0S0137
134F0S0109
135F0S0110
162
MANUTENZIONE E CURA

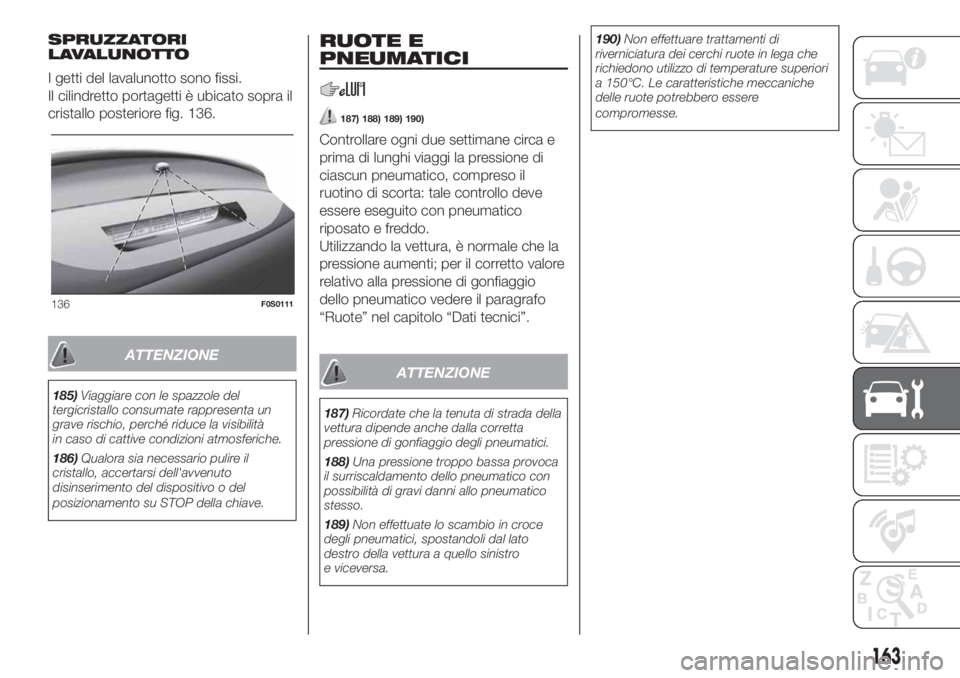

SPRUZZATORI
LAVALUNOTTO
I getti del lavalunotto sono fissi.
Il cilindretto portagetti è ubicato sopra il
cristallo posteriore fig. 136.
ATTENZIONE
185)Viaggiare con le spazzole del
tergicristallo consumate rappresenta un
grave rischio, perché riduce la visibilità
in caso di cattive condizioni atmosferiche.
186)Qualora sia necessario pulire il
cristallo, accertarsi dell'avvenuto
disinserimento del dispositivo o del
posizionamento su STOP della chiave.
RUOTE E
PNEUMATICI
187) 188) 189) 190)
Controllare ogni due settimane circa e
prima di lunghi viaggi la pressione di
ciascun pneumatico, compreso il
ruotino di scorta: tale controllo deve
essere eseguito con pneumatico
riposato e freddo.
Utilizzando la vettura, è normale che la
pressione aumenti; per il corretto valore
relativo alla pressione di gonfiaggio
dello pneumatico vedere il paragrafo
“Ruote” nel capitolo “Dati tecnici”.
ATTENZIONE
187)Ricordate che la tenuta di strada della
vettura dipende anche dalla corretta
pressione di gonfiaggio degli pneumatici.
188)Una pressione troppo bassa provoca
il surriscaldamento dello pneumatico con
possibilità di gravi danni allo pneumatico
stesso.
189)Non effettuate lo scambio in croce
degli pneumatici, spostandoli dal lato
destro della vettura a quello sinistro
e viceversa.190)Non effettuare trattamenti di
riverniciatura dei cerchi ruote in lega che
richiedono utilizzo di temperature superiori
a 150°C. Le caratteristiche meccaniche
delle ruote potrebbero essere
compromesse.
136F0S0111
163

CARROZZERIA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
La vernice non ha solo funzione
estetica ma anche protettiva della
lamiera.
La normale manutenzione della vernice
consiste nel lavaggio, la cui periodicità
dipende dalle condizioni e dall’ambiente
d’uso. Ad esempio, nelle zone con
alto inquinamento atmosferico, o se si
percorrono strade cosparse di sale
antighiaccio è bene lavare più
frequentemente la vettura.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è
particolarmente aggressiva.
6)
Versioni dotate di vernice opaca
Queste versioni sono dotate di una
esclusiva vernice opaca che, per essere
preservata come tale, necessita di
particolari attenzioni. Di seguito le
indicazioni per una buona
conservazione:
presso le stazioni di lavaggio, evitare
il lavaggio stesso con rulli e/o
spazzoloni. Lavare quindi la vettura
esclusivamente a mano utilizzando
prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura.
Gli escrementi degli uccelli devono
essere lavati immediatamente e con
cura, in quanto la loro acidità risulta
particolarmente aggressiva.
Evitare (se non è indispensabile) di
parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché,
una volta essiccate, potrebbero
richiedere per la rimozione l'impiego di
prodotti abrasivi e/o lucidanti,
fortemente sconsigliati in quanto
potenziali cause di alterazione della
caratteristica opacità della vernice.
Per la pulizia del parabrezza
anteriore e del lunotto posteriore non
utilizzare liquido lavavetro puro: è
necessario diluirlo almeno al 50% con
acqua.
Alcune versioni sono dotate di esclusive
decorazioni sulle calotte degli specchi
retrovisori esterni; durante il lavaggio
non sottoporli a getti d'acqua a
pressione o ad alta temperatura.Versioni dotate di stickers o
wrapping
Per la pulizia ed il lavaggio della vettura
procedere come segue:
presso le stazioni di lavaggio, evitare
il lavaggio stesso con rulli e/o
spazzoloni. Lavare quindi la vettura
esclusivamente a mano utilizzando
prodotti detergenti a pH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura.
Se per il lavaggio della vettura si
utilizzano vaporizzatori o pulitrici ad alta
pressione, mantenere una distanza di
almeno 40 cm dalla carrozzeria per
evitarne danni o alterazioni. Si ricorda
che ristagni d’acqua, a lungo termine,
possono danneggiare la vettura.
Bagnare la carrozzeria con un getto
di acqua a bassa pressione.
Passare sulla carrozzeria una
spugna con una leggera soluzione
detergente risciacquando di frequente
la spugna.
164
MANUTENZIONE E CURA

Risciacquare bene con acqua ed
asciugare con getto d’aria o pelle
scamosciata. Durante l’asciugatura,
curare soprattutto le parti meno in vista,
come vani porte, cofano, contorno
fari, in cui l’acqua può ristagnare più
facilmente. Si consiglia di non portare
subito la vettura in ambiente chiuso, ma
lasciarla all’aperto in modo da favorire
l’evaporazione dell’acqua.
Non lavare la vettura dopo una sosta al
sole.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze
resinose che molte specie lasciano
cadere conferiscono un aspetto opaco
alla vernice ed incrementano le
possibilità di innesco di processi
corrosivi.
AVVERTENZA In caso di macchie
(aloni) di acqua sui wrapping rimuovere
bagnandolo nuovamente e
asciugandolo con un panno morbido
non abrasivo.
AVVERTENZE
Gli escrementi degli uccelli devono
essere lavati immediatamente e con
cura, in quanto la loro acidità risulta
particolarmente aggressiva.
Evitare (se non è indispensabile) di
parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché,
una volta essiccate, potrebbero
richiedere per la rimozione l'impiego di
prodotti abrasivi e/o lucidanti,
fortemente sconsigliati in quanto
potenziali cause di alterazione della
caratteristica della vernice degli stickers
e del wrapping.
Per la pulizia del parabrezza
anteriore e del lunotto posteriore non
utilizzare liquido lavavetro puro: è
necessario diluirlo almeno al 50% con
acqua.
65) 66)
ATTENZIONE
65)È sconsigliato il lavaggio con lancia
idrica a pressione o in caso di utilizzo
occorre mantenere almeno una distanza
minima di 40 cm e con acqua a
temperatura ambiente.
66)Non utilizzare prodotti abrasivi e/o
lucidanti per la toelettatura della vettura
ATTENZIONE
6)I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
165

INTERNI
Periodicamente verificare che non siano
presenti ristagni d’acqua sotto i tappeti
(dovuti al gocciolio di scarpe, ombrelli,
ecc.) che potrebbero causare
l’ossidazione della lamiera.
191) 192)
SEDILI E PARTI IN
TESSUTO
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in velluto si consiglia di inumidire la
spazzola.
Strofinare i sedili con una spugna
inumidita in una soluzione di acqua e
detergente neutro.
PARTI IN PLASTICA E
RIVESTITE
Si consiglia di eseguire la normale
pulizia delle plastiche interne con un
panno inumidito in una soluzione di
acqua e detergente neutro non
abrasivo. Per la rimozione di macchie
grasse o resistenti, utilizzare prodotti
specifici per la pulizia di plastiche, privi
di solventi e studiati per non alterare
l’aspetto ed il colore dei componenti.AVVERTENZA Non utilizzare alcool,
benzine e loro derivati per la pulizia del
trasparente del quadro strumenti.
PARTI RIVESTITE IN VERA
PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usa solo
acqua e sapone neutro. Non usare mai
alcool o prodotti a base alcolica. Prima
di usare prodotti specifici per la pulizia
degli interni, assicurati che il prodotto
non contenga alcool e/o sostanze a
base alcolica.
ATTENZIONE
191)Non utilizzare mai prodotti
infiammabili come etere di petrolio o
benzina rettificata per la pulizia delle parti
interne vettura. Le cariche elettrostatiche
che vengono a generarsi per strofinio
durante l’operazione di pulitura, potrebbero
essere causa di incendio.
192)Non tenere bombolette aerosol in
vettura: pericolo di scoppio. Le bombolette
aerosol non devono essere esposte ad
una temperatura superiore a 50°C.
All’interno della vettura esposta al sole, la
temperatura può superare
abbondantemente tale valore.
166
MANUTENZIONE E CURA

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
vettura è contenuto in questo capitolo e
illustrato con dati, tabelle e grafici. Per
l'appassionato, il tecnico, ma anche
semplicemente per chi vuol conoscere
in ogni dettaglio la propria vettura.DATI PER L'IDENTIFICAZIONE ........168
MOTORE ........................................170
RUOTE............................................171
DIMENSIONI ...................................176
PESI ................................................177
RIFORNIMENTI ...............................178
FLUIDI E LUBRIFICANTI ..................180
PRESTAZIONI .................................183
CONSUMO DI CARBURANTE ED
EMISSIONI DI CO
2........................184
DISPOSIZIONI PER
TRATTAMENTO VETTURA A FINE
CICLO VITA .....................................185
167

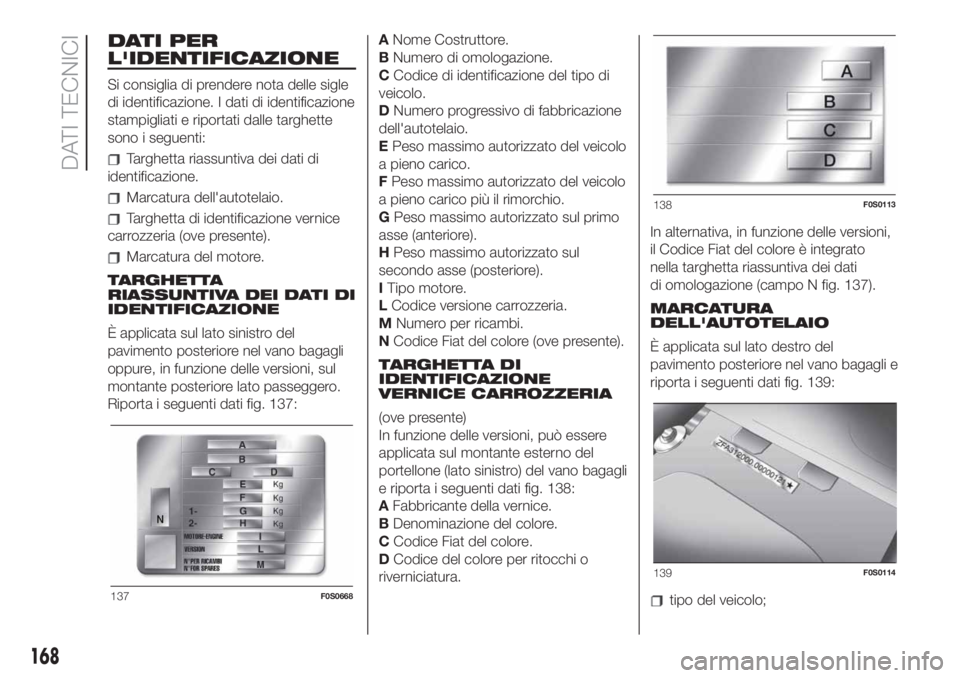

DATI PER
L'IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle
di identificazione. I dati di identificazione
stampigliati e riportati dalle targhette
sono i seguenti:
Targhetta riassuntiva dei dati di
identificazione.
Marcatura dell'autotelaio.
Targhetta di identificazione vernice
carrozzeria (ove presente).
Marcatura del motore.
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sul lato sinistro del
pavimento posteriore nel vano bagagli
oppure, in funzione delle versioni, sul
montante posteriore lato passeggero.
Riporta i seguenti dati fig. 137:ANome Costruttore.
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo
a pieno carico.
FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul
secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NCodice Fiat del colore (ove presente).
TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
(ove presente)
In funzione delle versioni, può essere
applicata sul montante esterno del
portellone (lato sinistro) del vano bagagli
e riporta i seguenti dati fig. 138:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o
riverniciatura.In alternativa, in funzione delle versioni,
il Codice Fiat del colore è integrato
nella targhetta riassuntiva dei dati
di omologazione (campo N fig. 137).
MARCATURA
DELL'AUTOTELAIO
È applicata sul lato destro del
pavimento posteriore nel vano bagagli e
riporta i seguenti dati fig. 139:
tipo del veicolo;137F0S0668
138F0S0113
139F0S0114
168
DATI TECNICI
