FIAT 500L 2018 Libretto Uso Manutenzione (in Italian)

ATTENZIONE
48)Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C) per una durata
massima di 6 ore) nella zona del
pretensionatore possono provocare
danneggiamenti o attivazioni. Rivolgersi alla
Rete Assistenziale Fiat qualora si debba
intervenire su tali componenti.

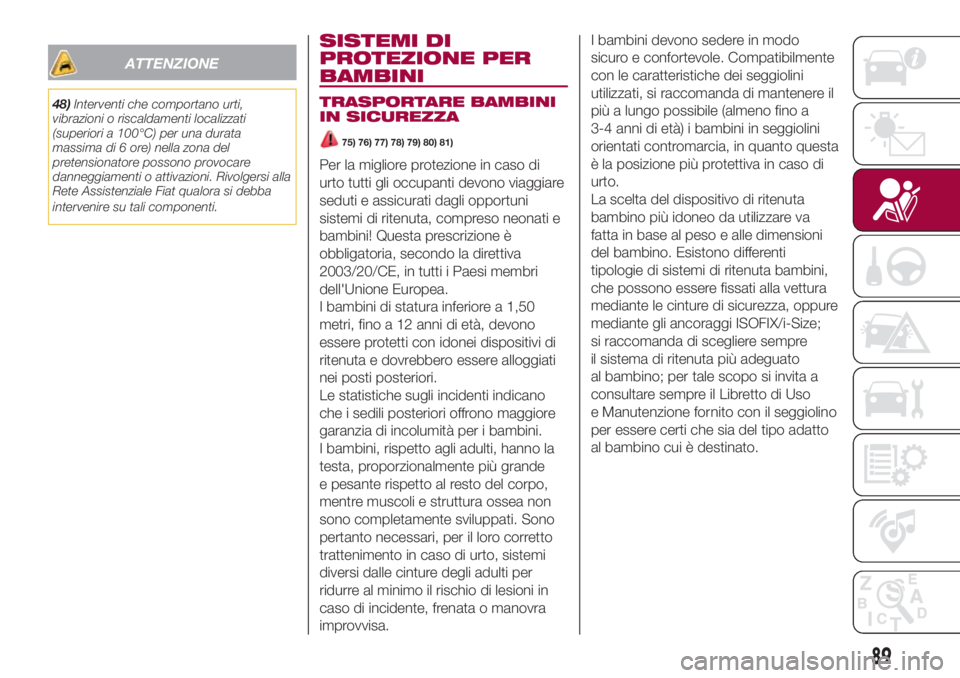

SISTEMI DI
PROTEZIONE PER
BAMBINI
TRASPORTARE BAMBINI
IN SICUREZZA
75) 76) 77) 78) 79) 80) 81)
Per la migliore protezione in caso di
urto tutti gli occupanti devono viaggiare
seduti e assicurati dagli opportuni
sistemi di ritenuta, compreso neonati e
bambini! Questa prescrizione è
obbligatoria, secondo la direttiva
2003/20/CE, in tutti i Paesi membri
dell'Unione Europea.
I bambini di statura inferiore a 1,50
metri, fino a 12 anni di età, devono
essere protetti con idonei dispositivi di
ritenuta e dovrebbero essere alloggiati
nei posti posteriori.
Le statistiche sugli incidenti indicano
che i sedili posteriori offrono maggiore
garanzia di incolumità per i bambini.
I bambini, rispetto agli adulti, hanno la
testa, proporzionalmente più grande
e pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non
sono completamente sviluppati. Sono
pertanto necessari, per il loro corretto
trattenimento in caso di urto, sistemi
diversi dalle cinture degli adulti per
ridurre al minimo il rischio di lesioni in
caso di incidente, frenata o manovra
improvvisa.I bambini devono sedere in modo
sicuro e confortevole. Compatibilmente
con le caratteristiche dei seggiolini
utilizzati, si raccomanda di mantenere il
più a lungo possibile (almeno fino a
3-4 anni di età) i bambini in seggiolini
orientati contromarcia, in quanto questa
è la posizione più protettiva in caso di
urto.
La scelta del dispositivo di ritenuta
bambino più idoneo da utilizzare va
fatta in base al peso e alle dimensioni
del bambino. Esistono differenti
tipologie di sistemi di ritenuta bambini,
che possono essere fissati alla vettura
mediante le cinture di sicurezza, oppure
mediante gli ancoraggi ISOFIX/i-Size;
si raccomanda di scegliere sempre
il sistema di ritenuta più adeguato
al bambino; per tale scopo si invita a
consultare sempre il Libretto di Uso
e Manutenzione fornito con il seggiolino
per essere certi che sia del tipo adatto
al bambino cui è destinato.
89

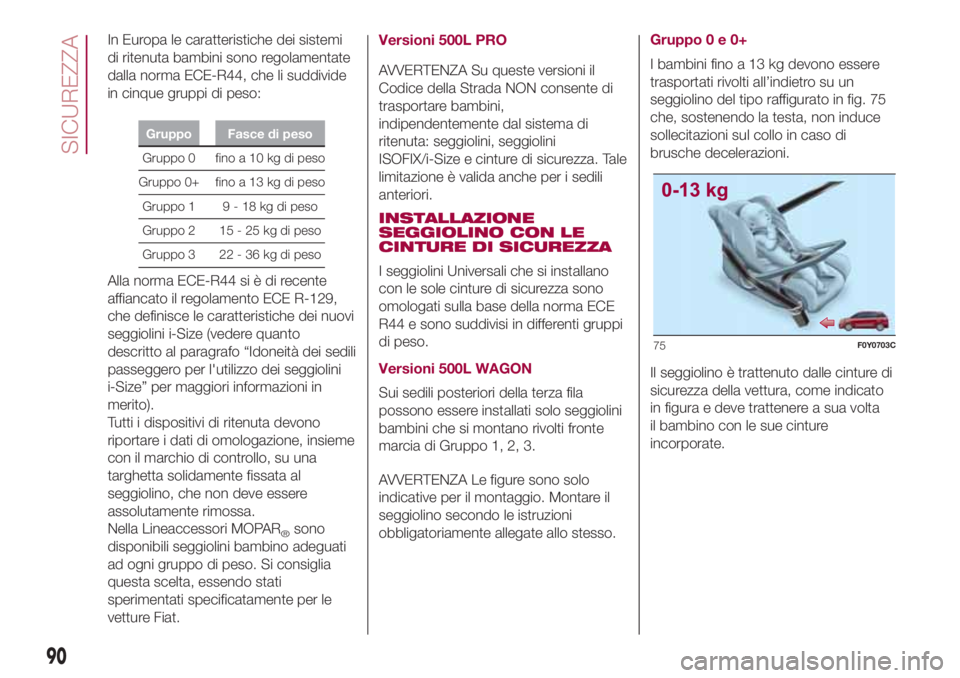

In Europa le caratteristiche dei sistemi
di ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide
in cinque gruppi di peso:
Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Alla norma ECE-R44 si è di recente
affiancato il regolamento ECE R-129,
che definisce le caratteristiche dei nuovi
seggiolini i-Size (vedere quanto
descritto al paragrafo “Idoneità dei sedili
passeggero per l'utilizzo dei seggiolini
i-Size” per maggiori informazioni in
merito).
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori MOPAR
®sono
disponibili seggiolini bambino adeguati
ad ogni gruppo di peso. Si consiglia
questa scelta, essendo stati
sperimentati specificatamente per le
vetture Fiat.Versioni 500L PRO
AVVERTENZA Su queste versioni il
Codice della Strada NON consente di
trasportare bambini,
indipendentemente dal sistema di
ritenuta: seggiolini, seggiolini
ISOFIX/i-Size e cinture di sicurezza. Tale
limitazione è valida anche per i sedili
anteriori.
INSTALLAZIONE
SEGGIOLINO CON LE
CINTURE DI SICUREZZA
I seggiolini Universali che si installano
con le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
Versioni 500L WAGON
Sui sedili posteriori della terza fila
possono essere installati solo seggiolini
bambini che si montano rivolti fronte
marcia di Gruppo 1, 2, 3.
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in fig. 75
che, sostenendo la testa, non induce
sollecitazioni sul collo in caso di
brusche decelerazioni.
Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato
in figura e deve trattenere a sua volta
il bambino con le sue cinture
incorporate.
75F0Y0703C
90
SICUREZZA

Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture di sicurezza della vettura
fig. 77.Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 78 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture di sicurezza come
gli adulti.
76F0Y0704C
77F0Y0705C
78F0Y0706C
91

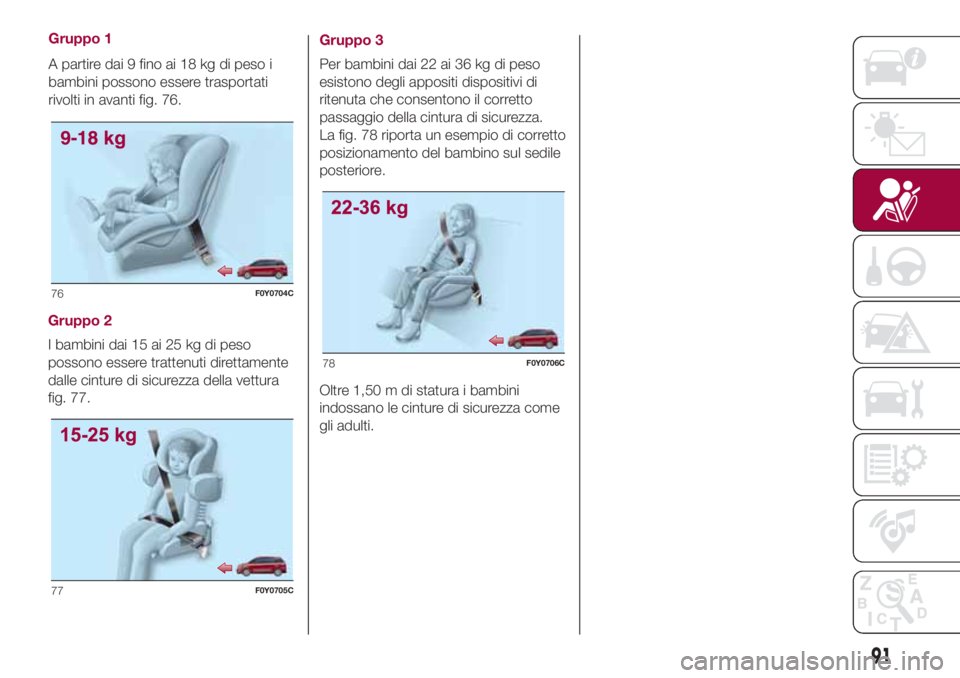

Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 76.

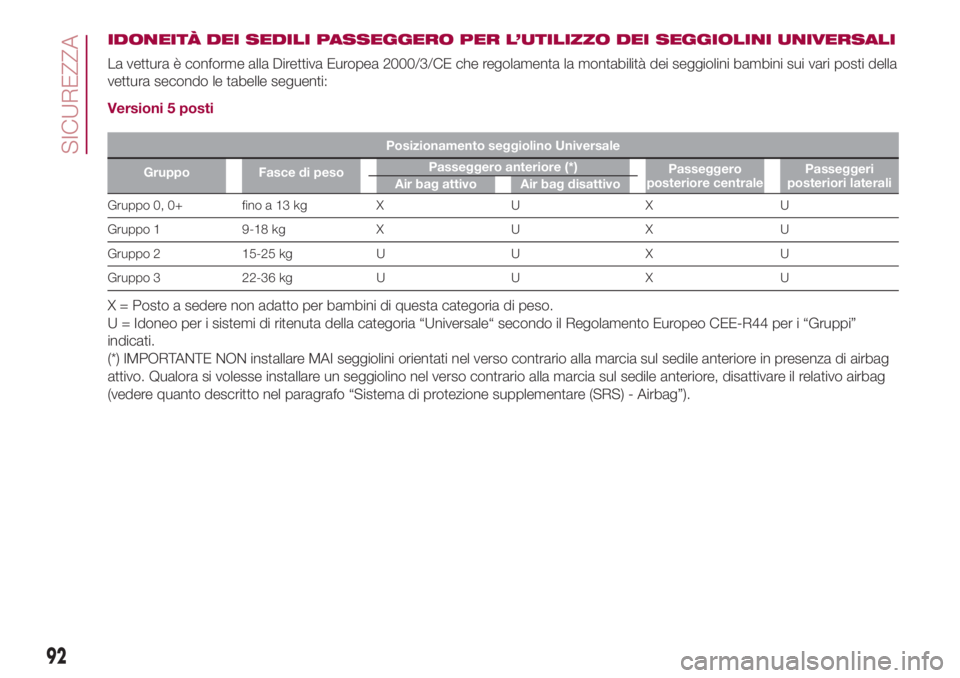

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo le tabelle seguenti:
Versioni 5 posti
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore (*)
Passeggero
posteriore centralePasseggeri
posteriori laterali
Air bag attivo Air bag disattivo
Gruppo 0, 0+ fino a 13 kg X U X U
Gruppo 1 9-18 kg X U X U
Gruppo 2 15-25 kg U U X U
Gruppo 3 22-36 kg U U X U
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria “Universale“ secondo il Regolamento Europeo CEE-R44 per i “Gruppi”
indicati.
(*) IMPORTANTE NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag
attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag
(vedere quanto descritto nel paragrafo “Sistema di protezione supplementare (SRS) - Airbag”).
92
SICUREZZA

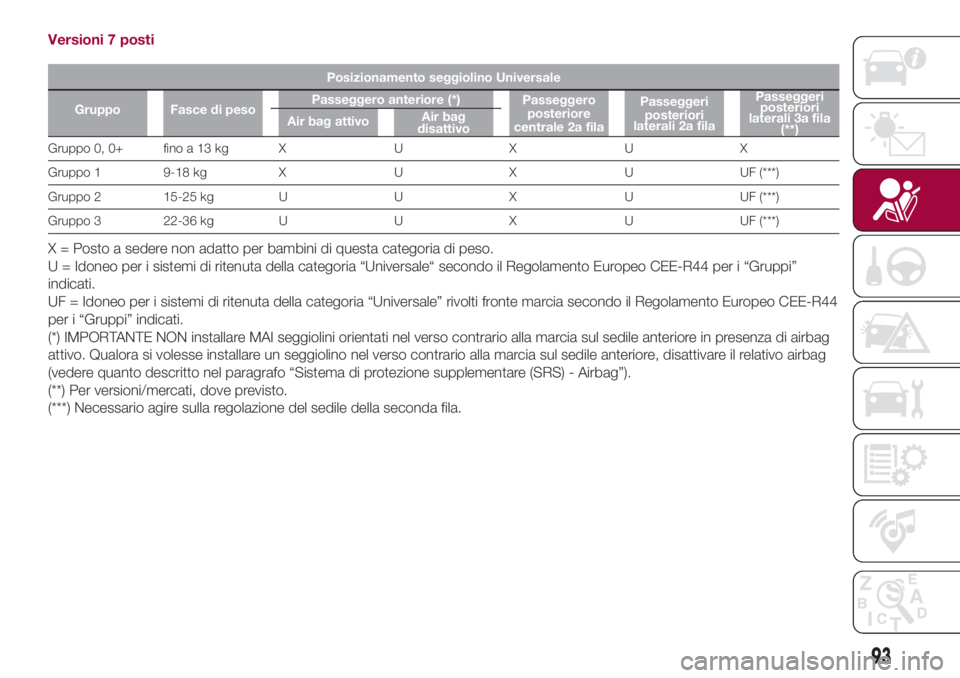

Versioni 7 posti
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore (*)
Passeggero
posteriore
centrale 2a filaPasseggeri
posteriori
laterali 2a filaPasseggeri
posteriori
laterali 3a fila
(**) Air bag attivoAir bag
disattivo
Gruppo 0, 0+ fino a 13 kg X U X U X
Gruppo 1 9-18 kg X U X U UF (***)
Gruppo 2 15-25 kg U U X U UF (***)
Gruppo 3 22-36 kg U U X U UF (***)
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria “Universale“ secondo il Regolamento Europeo CEE-R44 per i “Gruppi”
indicati.
UF = Idoneo per i sistemi di ritenuta della categoria “Universale” rivolti fronte marcia secondo il Regolamento Europeo CEE-R44
per i “Gruppi” indicati.
(*) IMPORTANTE NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag
attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag
(vedere quanto descritto nel paragrafo “Sistema di protezione supplementare (SRS) - Airbag”).
(**) Per versioni/mercati, dove previsto.
(***) Necessario agire sulla regolazione del sedile della seconda fila.
93

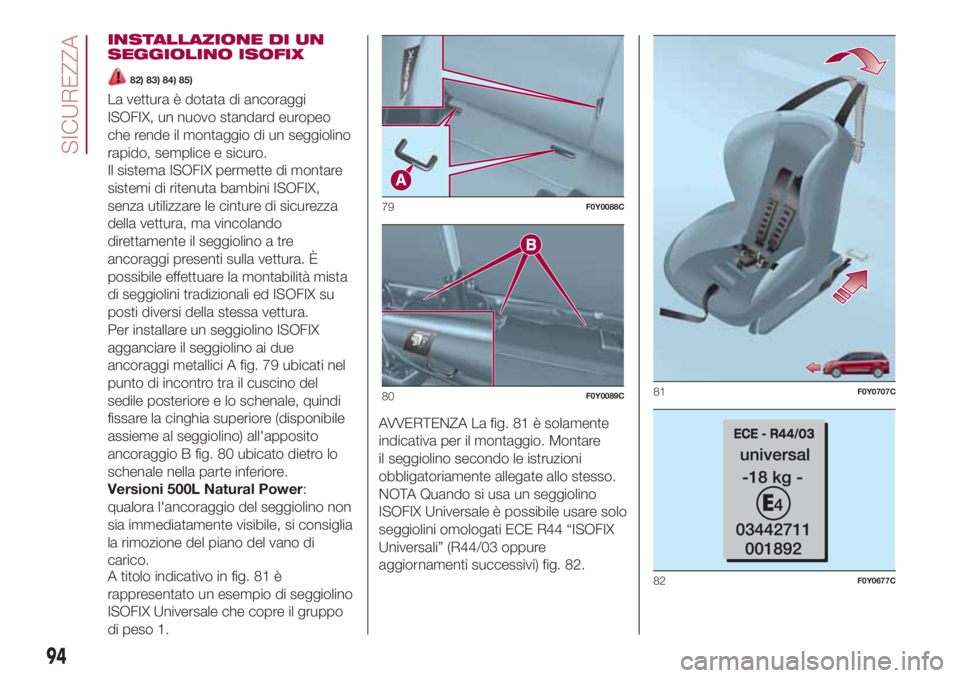

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
82) 83) 84) 85)
La vettura è dotata di ancoraggi
ISOFIX, un nuovo standard europeo
che rende il montaggio di un seggiolino
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX,
senza utilizzare le cinture di sicurezza
della vettura, ma vincolando
direttamente il seggiolino a tre
ancoraggi presenti sulla vettura. È
possibile effettuare la montabilità mista
di seggiolini tradizionali ed ISOFIX su
posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX
agganciare il seggiolino ai due
ancoraggi metallici A fig. 79 ubicati nel
punto di incontro tra il cuscino del
sedile posteriore e lo schenale, quindi
fissare la cinghia superiore (disponibile
assieme al seggiolino) all'apposito
ancoraggio B fig. 80 ubicato dietro lo
schenale nella parte inferiore.
Versioni 500L Natural Power:
qualora l'ancoraggio del seggiolino non
sia immediatamente visibile, si consiglia
la rimozione del piano del vano di
carico.
A titolo indicativo in fig. 81 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo
di peso 1.AVVERTENZA La fig. 81 è solamente
indicativa per il montaggio. Montare
il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino
ISOFIX Universale è possibile usare solo
seggiolini omologati ECE R44 “ISOFIX
Universali” (R44/03 oppure
aggiornamenti successivi) fig. 82.
79F0Y0088C
80F0Y0089C81F0Y0707C
82F0Y0677C
94
SICUREZZA

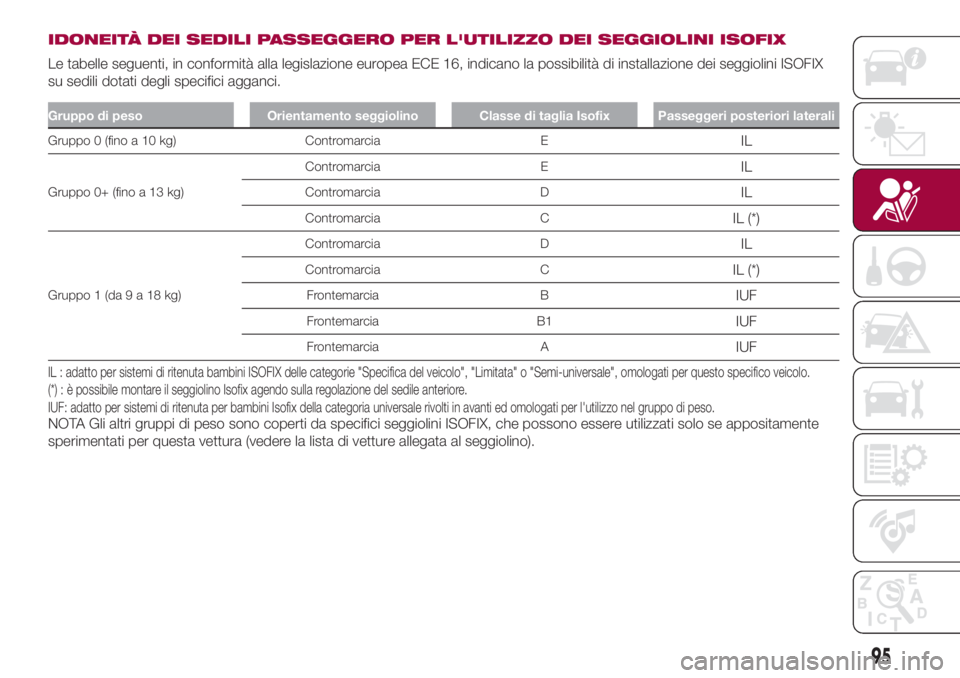

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
Le tabelle seguenti, in conformità alla legislazione europea ECE 16, indicano la possibilità di installazione dei seggiolini ISOFIX
su sedili dotati degli specifici agganci.
Gruppo di peso Orientamento seggiolino Classe di taglia Isofix Passeggeri posteriori laterali
Gruppo 0 (fino a 10 kg) Contromarcia EIL
Gruppo 0+ (fino a 13 kg)Contromarcia E
IL
Contromarcia DIL
Contromarcia CIL (*)
Gruppo 1 (da9a18kg)Contromarcia D
IL
Contromarcia CIL (*)
Frontemarcia BIUF
Frontemarcia B1IUF
Frontemarcia AIUF
IL : adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico veicolo.
(*) : è possibile montare il seggiolino Isofix agendo sulla regolazione del sedile anteriore.
IUF: adatto per sistemi di ritenuta per bambini Isofix della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
NOTA Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
95

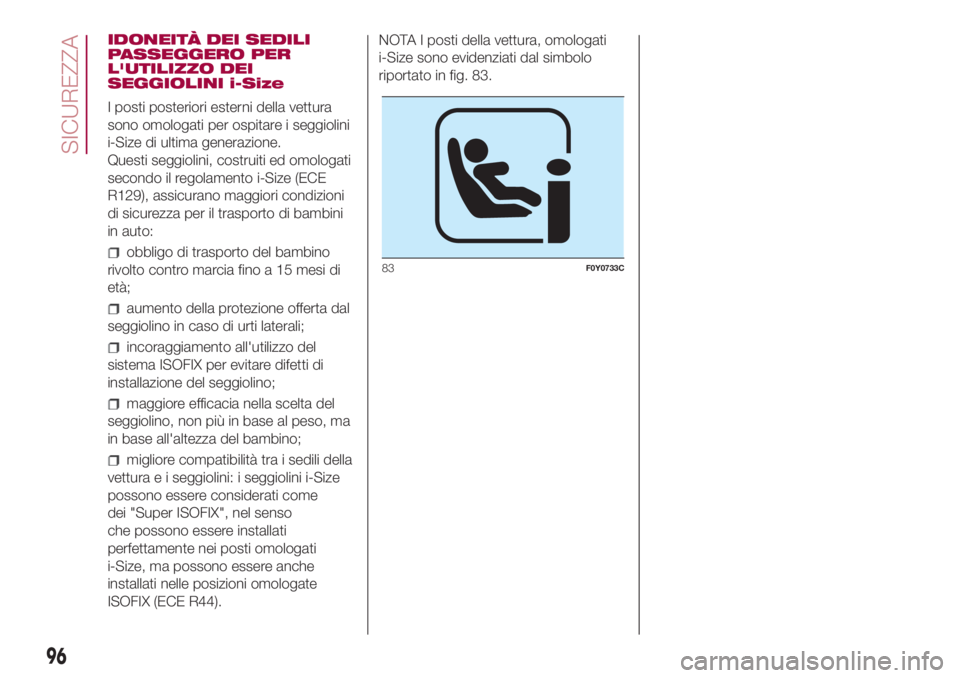

IDONEITÀ DEI SEDILI
PASSEGGERO PER
L'UTILIZZO DEI
SEGGIOLINI i-Size
I posti posteriori esterni della vettura
sono omologati per ospitare i seggiolini
i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come
dei "Super ISOFIX", nel senso
che possono essere installati
perfettamente nei posti omologati
i-Size, ma possono essere anche
installati nelle posizioni omologate
ISOFIX (ECE R44).NOTA I posti della vettura, omologati
i-Size sono evidenziati dal simbolo
riportato in fig. 83.
83F0Y0733C
96
SICUREZZA

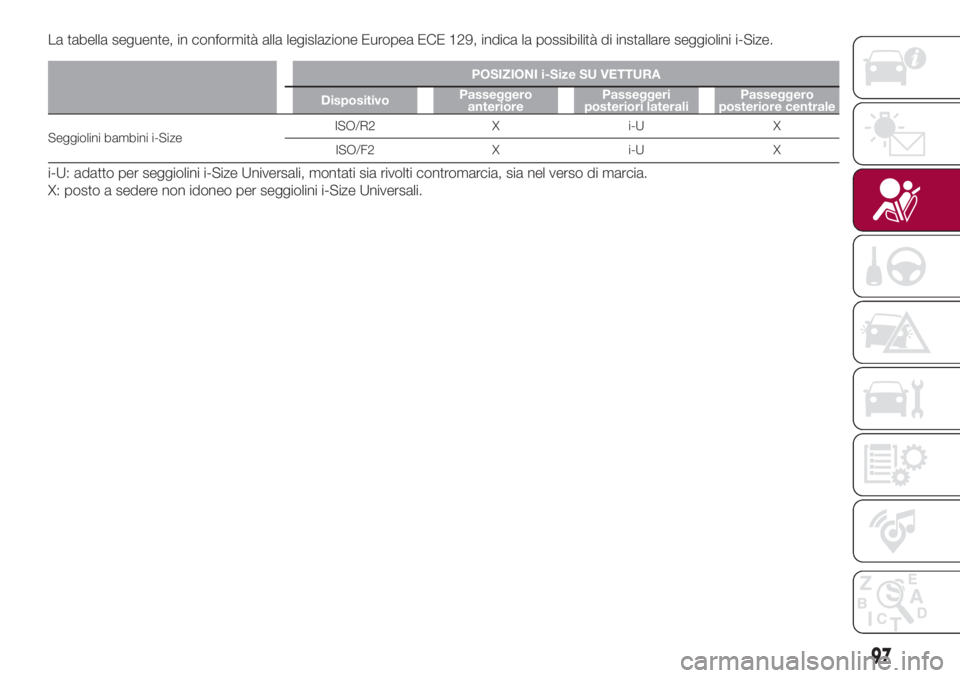

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
97

SEGGIOLINI RACCOMANDATI DA FCA PER LA TUA 500L
Lineaccessori MOPAR
®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ / 1: dalla
nascita fino a 18 kg
Fair G0/1S ISOFIX
Numero di omologazione: E4
04443718
Codice d'ordine Fiat per Centro
e Sud Europa: 71806647
Codice d'ordine Fiat per Nord
Europa: 71806649
Codice d'ordine Fiat per Est
Europa: 71806650
Si installa nel verso contrario alla
marcia, utilizzando la piattaforma Isofix
RWF tipo “L” specifica per la 500L, il
poggiatesta rigido e gli attacchi Isofix
della vettura.
Va installato sui posti posteriori esterni.
Si consiglia di regolare il sedile
posteriore nella posizione più avanzata,
compatibilmente con la posizione del
sedile anteriore. ++
Piattaforma Fair ISOFIX RWF
tipo “L” per G 0/1S
Codice d'ordine Fiat: 71806634
++
Poggiatesta rigido FAIR
Codice d'ordine Fiat per Centro
e Sud Europa: 71806648
Codice d'ordine Fiat per Nord
Europa: 71806652
Codice d'ordine Fiat per Est
Europa: 71806653
98
SICUREZZA
