FIAT 500L 2018 Libretto Uso Manutenzione (in Italian)

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 2: da 15 a
36 kg da 95 cm a
135 cmBritax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX della vettura.FCA consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura. Va installato
sui posti posteriori esterni.
Gruppo 3: da 22 a
36 kg da 136 cm a
150 cm
Britax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX della vettura.FCA consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura. Va installato
sui posti posteriori esterni.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
99

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
Qualora sui sedili posteriori si installi
un seggiolino orientato contromarcia,
si raccomanda di posizionarlo in una
posizione più avanzata possibile
compatibilmente con la posizione del
sedile anteriore.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione del LED
sulla mostrina ubicata sulla plancia
portastrumenti, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo
del bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro
la schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il
seggiolino per bambini con uno nuovo.
Inoltre far sostituire, a seconda della
tipologia di seggiolino installato, gli
ancoraggi ISOFIX o la cintura di
sicurezza alla quale il seggiolino era
vincolato.
In caso di necessità è possibile
rimuovere l’appoggiatesta posteriore
per favorire l’installazione di un
seggiolino. L’appoggiatesta deve
essere sempre presente in vettura e
montato in caso di utilizzo del posto a
sedere da parte di un adulto o di un
bambino seduto su un seggiolino senza
schienale.
ATTENZIONE
75)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato,
non disporre sul sedile anteriore
passeggero seggiolini bambino che si
montano nel verso opposto a quello di
marcia. L'attivazione dell'air bag, in caso di
urto, potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti
sul proprio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione più
protetta in caso di urto.
76)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo “Sistema di protezione
supplementare (SRS) - Air bag”).
100
SICUREZZA

77)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display
(vedere quanto descritto al paragrafo
“Display” nel capitolo “Conoscenza del
quadro strumenti”), verificandone
l'avvenuta disattivazione tramite
l'accensione del LED
sulla mostrina
ubicata sulla plancia portastrumenti. Inoltre
il sedile passeggero dovrà essere regolato
nella posizione più arretrata, al fine di
evitare eventuali contatti del seggiolino
bambini con la plancia.
78)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino.
79)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Costruttore.
80)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita
che, in caso di brusca frenata o di
incidente, possa provocare lesioni agli

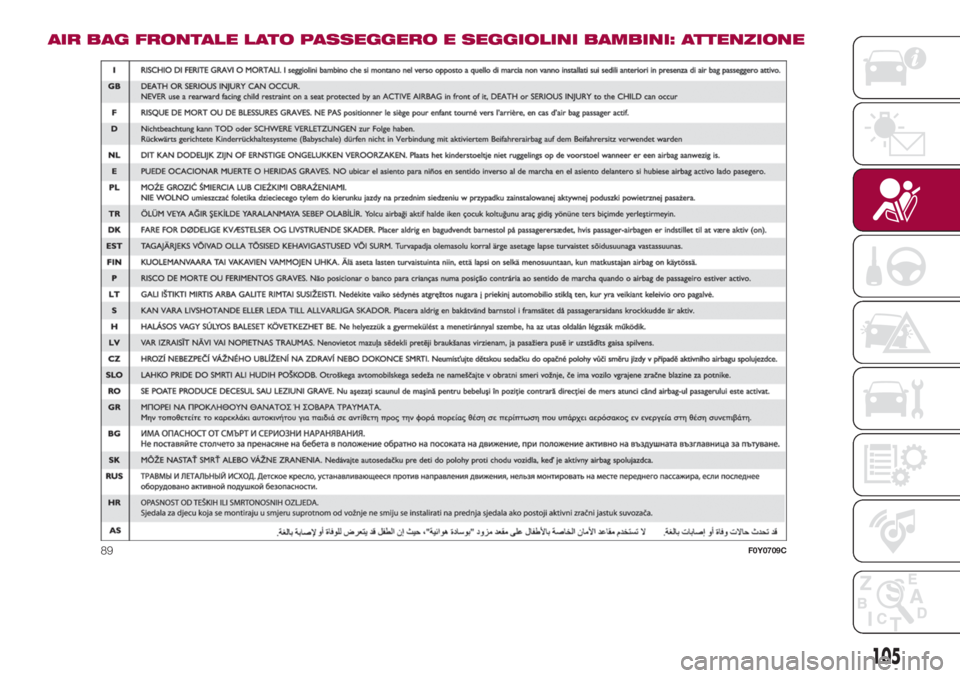

occupanti.81)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
82)Assicurarsi sempre che il tratto a
bandoliera della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado
di trattenere il bambino, con il rischio
di provocarne lesioni anche mortali.
Il bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
83)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
84)Se un seggiolino ISOFIX Universale non
è fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.
85)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti
che accertano l'avvenuto aggancio.
Attenersi in ogni caso alle istruzioni di
montaggio, smontaggio e posizionamento,
che il Produttore del seggiolino è tenuto
a fornire con lo stesso.

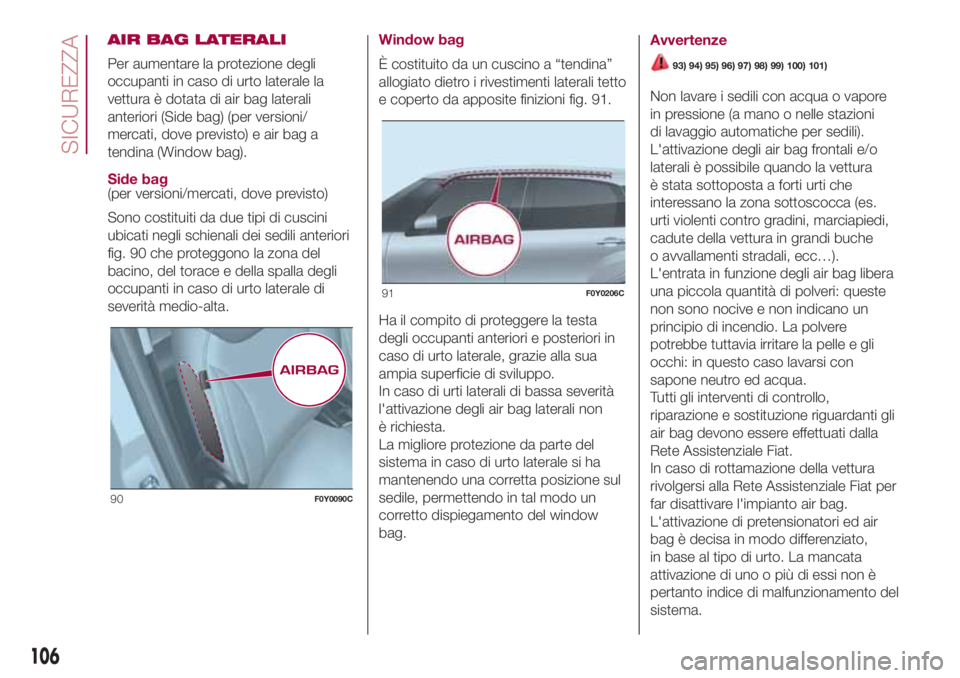

SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura è dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag per le ginocchia del
guidatore (per versioni/mercati, dove
previsto);
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(Side bag) di guidatore e passeggero
(per versioni/mercati, dove previsto);
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (Window bag).
AIR BAG FRONTALI
Gli air bag frontali (guidatore e
passeggero) e l'air bag per le ginocchia
del guidatore (per versioni/mercati,
dove previsto) proteggono gli occupanti
dei posti anteriori negli urti frontali di
severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
101

La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
Gli air bag frontali (guidatore e
passeggero) non sono sostitutivi, ma
complementari all'uso delle cinture
di sicurezza, che si raccomanda
sempre di indossare, come del resto
prescritto dalla legislazione in Europa e
nella maggior parte dei Paesi
extraeuropei.
In caso d’urto una persona che non
indossa le cinture di sicurezza viene
proiettata in avanti e può entrare in
contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta
pregiudicata la protezione offerta dal
cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili che non interessano la
superficie frontale della vettura (ad es.
urto del parafango contro il guard rail);
incuneamento della vettura sotto altri
veicoli o barriere protettive (ad esempio
sotto autocarri o guard rail).La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che
gli air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna. La mancata attivazione in
questi casi non è indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per
la migliore protezione di occupanti
dei posti anteriori che indossano le
cinture di sicurezza. Il loro volume
al momento del massimo gonfiaggio è
tale da riempire la maggior parte dello
spazio tra il volante ed il guidatore e tra
la plancia ed il passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso
di urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.Air bag frontale lato guidatore
86) 87)
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nel centro del volante fig.
84.
84F0Y0613C
102
SICUREZZA

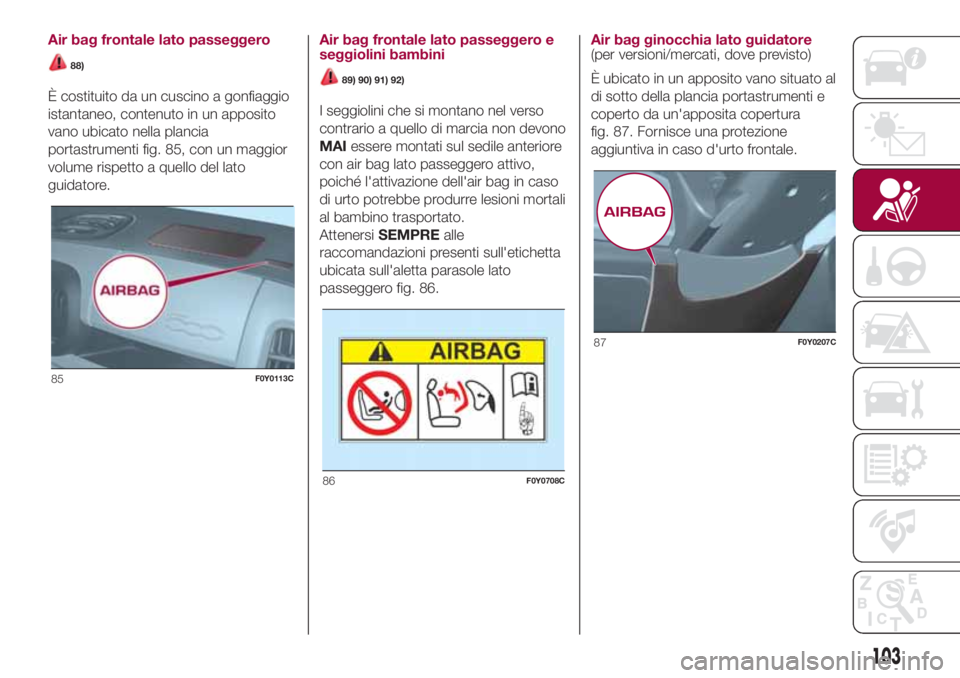

Air bag frontale lato passeggero
88)
È costituito da un cuscino a gonfiaggio
istantaneo, contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 85, con un maggior
volume rispetto a quello del lato
guidatore.Air bag frontale lato passeggero e
seggiolini bambini
89) 90) 91) 92)
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAIessere montati sul sedile anteriore
con air bag lato passeggero attivo,
poiché l'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato.
AttenersiSEMPREalle
raccomandazioni presenti sull'etichetta
ubicata sull'aletta parasole lato
passeggero fig. 86.Air bag ginocchia lato guidatore
(per versioni/mercati, dove previsto)
È ubicato in un apposito vano situato al
di sotto della plancia portastrumenti e
coperto da un'apposita copertura
fig. 87. Fornisce una protezione
aggiuntiva in caso d'urto frontale.
85F0Y0113C
86F0Y0708C
87F0Y0207C
103

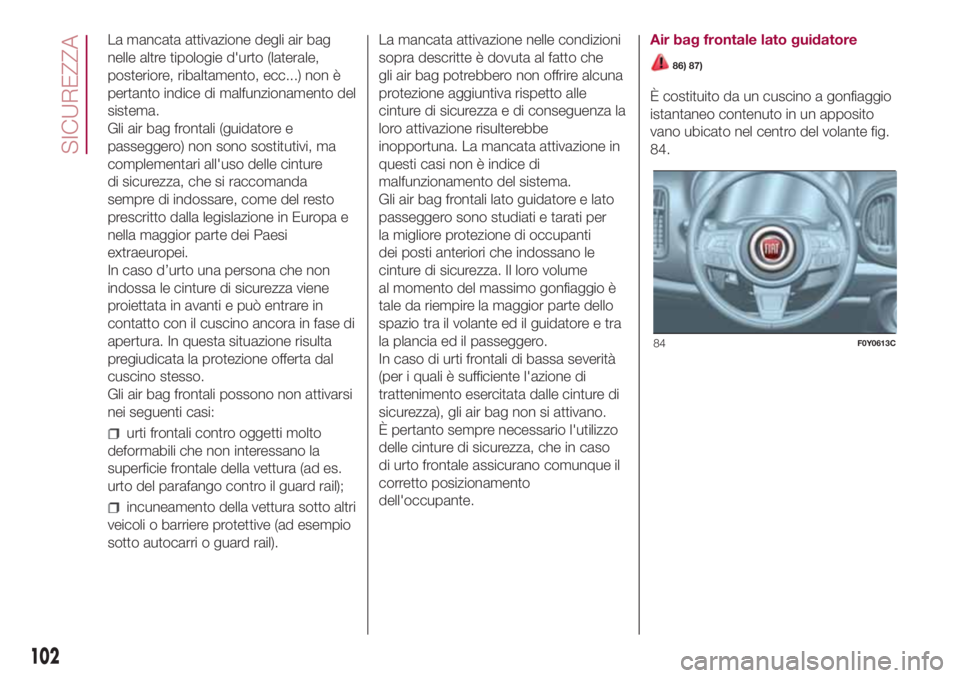

Disattivazione degli air bag lato
passeggero: air bag frontale e air
bag laterale per la protezione di
bacino, torace e spalla (per
versioni/mercati, dove previsto)
Qualora fosse necessario trasportare
un bambino in un seggiolino rivolto
contromarcia sul sedile anteriore è
necessario disattivare l'air bag frontale
lato passeggero e l'air bag laterale
anteriore per la protezione di bacino,
torace e spalla (per versioni/mercati,
dove previsto).
Per la disattivazione degli air bag agire
sul Menu di Setup del display (vedere
quanto descritto al paragrafo “Display”
nel capitolo “Conoscenza del quadro
strumenti”).
Sulla mostrina ubicata sulla plancia
portastrumenti è presente il LED
fig.
88: ruotando la chiave di avviamento
in posizione MAR il LED si accende per
alcuni secondi. Nel caso in cui ciò
non avvenga rivolgersi alla Rete
Assistenziale Fiat.Durante i primi secondi l'accensione del
LED non indica il reale stato della
protezione del passeggero, ma ha solo
lo scopo di verificarne il corretto
funzionamento. In seguito al check,
della durata di alcuni secondi, il LED
indicherà lo stato della protezione
dell'air bag passeggero (protezione
passeggero disattivata: LED acceso
a luce fissa /protezione passeggero
attivata: LED spento).
88F0Y0650C
104
SICUREZZA

AIR BAG FRONTALE LATO PASSEGGERO E SEGGIOLINI BAMBINI: ATTENZIONE
89F0Y0709C
105

AIR BAG LATERALI
Per aumentare la protezione degli
occupanti in caso di urto laterale la
vettura è dotata di air bag laterali
anteriori (Side bag) (per versioni/
mercati, dove previsto) e air bag a
tendina (Window bag).
Side bag
(per versioni/mercati, dove previsto)
Sono costituiti da due tipi di cuscini
ubicati negli schienali dei sedili anteriori
fig. 90 che proteggono la zona del
bacino, del torace e della spalla degli
occupanti in caso di urto laterale di
severità medio-alta.Window bag
È costituito da un cuscino a “tendina”
allogiato dietro i rivestimenti laterali tetto
e coperto da apposite finizioni fig. 91.
Ha il compito di proteggere la testa
degli occupanti anteriori e posteriori in
caso di urto laterale, grazie alla sua
ampia superficie di sviluppo.
In caso di urti laterali di bassa severità
l'attivazione degli air bag laterali non
è richiesta.
La migliore protezione da parte del
sistema in caso di urto laterale si ha
mantenendo una corretta posizione sul
sedile, permettendo in tal modo un
corretto dispiegamento del window
bag.Avvertenze
93) 94) 95) 96) 97) 98) 99) 100) 101)
Non lavare i sedili con acqua o vapore
in pressione (a mano o nelle stazioni
di lavaggio automatiche per sedili).
L'attivazione degli air bag frontali e/o
laterali è possibile quando la vettura
è stata sottoposta a forti urti che
interessano la zona sottoscocca (es.
urti violenti contro gradini, marciapiedi,
cadute della vettura in grandi buche
o avvallamenti stradali, ecc…).
L'entrata in funzione degli air bag libera
una piccola quantità di polveri: queste
non sono nocive e non indicano un
principio di incendio. La polvere
potrebbe tuttavia irritare la pelle e gli
occhi: in questo caso lavarsi con
sapone neutro ed acqua.
Tutti gli interventi di controllo,
riparazione e sostituzione riguardanti gli
air bag devono essere effettuati dalla
Rete Assistenziale Fiat.
In caso di rottamazione della vettura
rivolgersi alla Rete Assistenziale Fiat per
far disattivare l'impianto air bag.
L'attivazione di pretensionatori ed air
bag è decisa in modo differenziato,
in base al tipo di urto. La mancata
attivazione di uno o più di essi non è
pertanto indice di malfunzionamento del
sistema.
90F0Y0090C
91F0Y0206C
106
SICUREZZA

ATTENZIONE
86)Non applicare adesivi od altri oggetti
sul volante, sulla plancia in zona air bag
lato passeggero, sul rivestimento laterale
lato tetto e sui sedili. Non porre oggetti
sulla plancia lato passeggero (ad esempio
telefoni cellulari) perché potrebbero
interferire con la corretta apertura dell'air
bag passeggero ed, inoltre, causare gravi
lesioni agli occupanti della vettura.
87)Guidare tenendo sempre le mani sulla
corona del volante in modo che, in caso
di intervento dell'air bag, questo possa
gonfiarsi senza incontrare ostacoli. Non
guidare con il corpo piegato in avanti ma
tenere lo schienale in posizione eretta
appoggiandovi bene la schiena.
88)GRAVE PERICOLO: In presenza di air
bag lato passeggero attivo NON installare
sul sedile anteriore passeggero seggiolini
bambino che si montano nel verso
opposto a quello di marcia. In caso di urto,
l'attivazione dell'air bag potrebbe produrre
lesioni mortali al bambino trasportato,
indipendentemente dalla gravità dell'urto.
Pertanto, disinserire sempre l'air bag
lato passeggero quando sul sedile
anteriore passeggero viene installato un
seggiolino per bambino montato nel verso
opposto a quello di marcia. Inoltre, il sedile
anteriore passeggero dovrà essere
regolato nella posizione più arretrata, al fine
di evitare eventuali contatti del seggiolino
bambini con la plancia. Riattivare
immediatamente l'air bag passeggero non
appena disinstallato il seggiolino
medesimo.89)Per la disattivazione degli air bag dal
menu del display del quadro strumenti
vedere quanto descritto nel capitolo
“Conoscenza del quadro strumenti” al
paragrafo “Menu di Setup”.
90)Non agganciare oggetti rigidi ai ganci
appendiabiti ed alle maniglie di sostegno.
91)Non appoggiare la testa, le braccia od i
gomiti sulla porta, sui finestrini e nell’area
del Window bag per evitare possibili lesioni
durante la fase di gonfiaggio.
92)Non sporgere mai la testa, le braccia e
i gomiti fuori dal finestrino.
93)Se la spia
non si accende ruotando
la chiave in posizione MAR oppure rimane
accesa durante la marcia è possibile che
sia presente un'anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i
pretensionatori potrebbero non attivarsi in
caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente.
Prima di proseguire, contattare la Rete
Assistenziale Fiat per l'immediato controllo
del sistema.
94)Su alcune versioni, in caso di avaria
della spia
si accende la spiae
vengono disabilitate le cariche pirotecniche
dell'air bag passeggero.
95)In presenza di Side bag, non ricoprire
lo schienale dei sedili anteriori con
rivestimenti o foderine.
96)Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno tenendo
tra le labbra pipa, matite ecc. In caso
di urto con intervento dell'air bag
potrebbero arrecarvi gravi danni.97)Se la vettura è stata oggetto di furto
oppure tentativo di furto, se ha subito atti
vandalici, inondazioni o allagamenti, far
verificare il sistema air bag presso la Rete
Assistenziale Fiat.
98)Con chiave di avviamento inserita ed in
posizione MAR, sia pure a motore spento,
gli air bag possono attivarsi anche a vettura
ferma, qualora questa venga urtata da un
altro veicolo in marcia. Quindi, anche
con vettura ferma, i seggiolini bambino che
si montano nel verso opposto a quello di
marcia NON vanno installati sul sedile
anteriore passeggero in presenza di air bag
frontale passeggero attivo. L'attivazione
dell'air bag in caso di urto potrebbe
produrre lesioni mortali al bambino
trasportato. Pertanto, disinserire sempre
l'air bag lato passeggero quando sul sedile
anteriore passeggero viene installato un
seggiolino per bambino montato nel verso
opposto a quello di marcia. Inoltre, il sedile
anteriore passeggero dovrà essere
regolato nella posizione più arretrata, al fine
di evitare eventuali contatti del seggiolino
bambini con la plancia. Riattivare
immediatamente l'air bag passeggero non
appena disinstallato il seggiolino
medesimo. Si ricorda infine che, qualora la
chiave sia ruotata in posizione STOP,
nessun dispositivo di sicurezza (air bag o
pretensionatori) si attiva in conseguenza di
un urto; la mancata attivazione di tali
dispositivi in questi casi, pertanto, non può
essere considerata come indice di
malfunzionamento del sistema.
107

99)Il LEDindica lo stato della
protezione air bag lato passeggero. In caso
di LED spento la protezione lato
passeggero è attiva: per disattivarla agire
sul Menu di Setup (in questo caso il LED si
accende). In seguito ad una manovra di
avviamento motore (chiave di avviamento
ruotata in posizione MAR), purchè dal
precedente spegnimento siano trascorsi
almeno 5 secondi, il LED si accende per
circa 8 secondi. Nel caso in cui ciò non
avvenga rivolgersi alla Rete Assistenziale
Fiat. È possibile che con manovre di
spegnimento/riaccensione motore inferiori
ai 5 secondi il LED rimanga spento. In
questo caso per verificare il corretto
funzionamento del LED spegnere il motore,
attendere almeno 5 secondi ed effettuare
la manovra di avviamento del motore. Il
LED potrebbe illuminarsi con intensità
differenti in funzione delle condizioni della
vettura. L'intensità potrebbe anche variare
durante lo stesso ciclo chiave.
100)L'intervento dell'air bag frontale è
previsto per urti di entità superiore a quella
dei pretensionatori. Per urti compresi
nell'intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione
i soli pretensionatori.
101)L'air bag non sostituisce le cinture di
sicurezza, ma ne incrementa l'efficacia.
Poiché gli air bag frontali non intervengono
in caso di urti frontali a bassa velocità,
urti laterali, tamponamenti o ribaltamenti, gli
occupanti sono protetti, oltre che da
eventuali airbag laterali, dalle sole cinture di
sicurezza che, pertanto, vanno sempre
allacciate.
108
SICUREZZA
