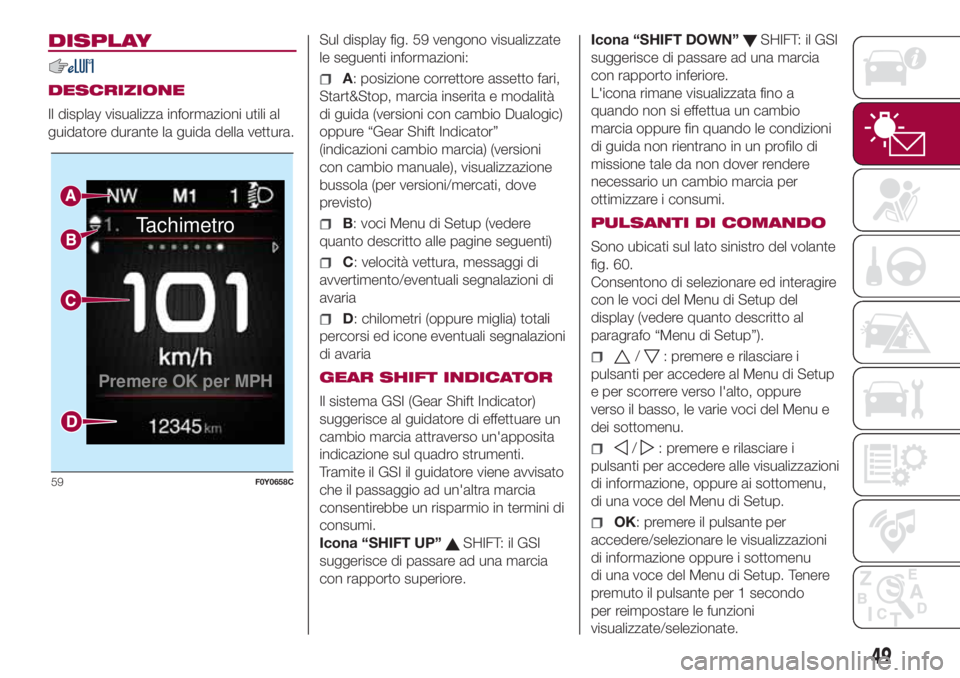

DISPLAY
DESCRIZIONE
Il display visualizza informazioni utili al
guidatore durante la guida della vettura.Sul display fig. 59 vengono visualizzate
le seguenti informazioni:A: posizione correttore assetto fari,
Start&Stop, marcia inserita e modalità
di guida (versioni con cambio Dualogic)
oppure “Gear Shift Indicator”
(indicazioni cambio marcia) (versioni
con cambio manuale), visualizzazione
bussola (per versioni/mercati, dove
previsto)
B: voci Menu di Setup (vedere
quanto descritto alle pagine seguenti)
C: velocità vettura, messaggi di
avvertimento/eventuali segnalazioni di
avaria
D: chilometri (oppure miglia) totali
percorsi ed icone eventuali segnalazioni
di avaria
GEAR SHIFT INDICATOR
Il sistema GSI (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un'apposita
indicazione sul quadro strumenti.
Tramite il GSI il guidatore viene avvisato
che il passaggio ad un'altra marcia
consentirebbe un risparmio in termini di
consumi.
Icona “SHIFT UP”
SHIFT: il GSI
suggerisce di passare ad una marcia
con rapporto superiore.Icona “SHIFT DOWN”
SHIFT: il GSI
suggerisce di passare ad una marcia
con rapporto inferiore.
L'icona rimane visualizzata fino a
quando non si effettua un cambio
marcia oppure fin quando le condizioni
di guida non rientrano in un profilo di
missione tale da non dover rendere
necessario un cambio marcia per
ottimizzare i consumi.
PULSANTI DI COMANDO
Sono ubicati sul lato sinistro del volante
fig. 60.
Consentono di selezionare ed interagire
con le voci del Menu di Setup del
display (vedere quanto descritto al
paragrafo “Menu di Setup”).
/: premere e rilasciare i
pulsanti per accedere al Menu di Setup
e per scorrere verso l'alto, oppure
verso il basso, le varie voci del Menu e
dei sottomenu.
/: premere e rilasciare i
pulsanti per accedere alle visualizzazioni
di informazione, oppure ai sottomenu,
di una voce del Menu di Setup.
OK: premere il pulsante per
accedere/selezionare le visualizzazioni
di informazione oppure i sottomenu
di una voce del Menu di Setup. Tenere
premuto il pulsante per 1 secondo
per reimpostare le funzioni
visualizzate/selezionate.
Tachimetro
Premere OK per MPH
59F0Y0658C
49

MENU DI SETUP
Il Menu di Setup è composto dalle
seguenti voci:
Tachimetro
Trip
Info veicolo
Audio
Telefono (per versioni/mercati, dove
previsto)
Navigazione (per versioni/mercati,
dove previsto)
Avvisi
Imp. Veicolo
Ruotando la chiave di avviamento in
posizione MAR il display visualizza
l'ultima voce di Menu attiva prima dello
spegnimento del motore.NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento
a quanto descritto nel capitolo
“Multimedia” oppure nel supplemento
disponibile online).
Imp. Veicolo
Questa voce di Menu consente di
modificare le impostazioni relative a:
“Display”
“Sicur. / Assist.”
“Sicurezza”
“Reset liv. olio” (solo versioni 0.9
TwinAir Turbo)
Display
Selezionando la voce “Display” è
possibile accedere alle impostazioni/
informazioni relative a: “Illuminazione”
(per versioni/mercati, dove previsto),
“Imp. display”, “Vedi telefono”, “Vedi
navigazione”, “Reset trip B automatico”.
Sicur. / Assist.
Selezionando la voce “Sicur. / Assist.” è
possibile accedere alle impostazioni/
informazioni relative a: “City Brake
Control” (per versioni/mercati, dove
previsto), “Volume sensori parcheggio”,
“Volume avvisi”.Sicurezza
Selezionando la voce “Sicurezza” è
possibile accedere alle
impostazioni/informazioni relative a: “Hill
Holder” (per versioni/mercati, dove
previsto), “Passenger AIRBAG” (per
versioni/mercati, dove previsto), “Beep
cinture”, “Beep velocità”.
Reset liv. olio
(solo versioni 0.9 TwinAir Turbo)
Selezionando questa voce è possibile
effettuare l’azzeramento (“Reset”)
della segnalazione del rabbocco olio
motore, che avviene ogni 8000 km
circa.
Per azzerare tale segnalazione, dopo
aver rabboccato l’olio motore,
procedere come segue:
premere il pulsanteOKsul volante
con pressione breve, il display visualizza
la scritta “Reset liv. olio”;
premere il pulsanteper
selezionare “Si” ed azzerare la
segnalazione dell’avvenuto rabbocco,
oppure premere il pulsante
per
selezionare “No” se non si desidera
azzerare la segnalazione dell’avvenuto
rabbocco.
60F0Y0659C
50
CONOSCENZA DEL QUADRO STRUMENTI

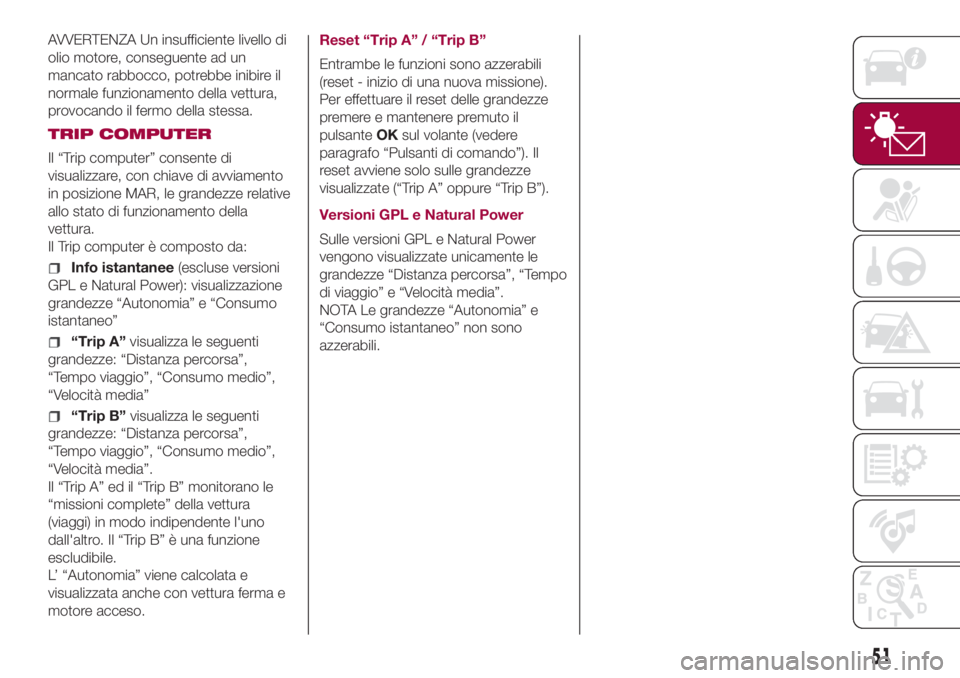

AVVERTENZA Un insufficiente livello di
olio motore, conseguente ad un
mancato rabbocco, potrebbe inibire il
normale funzionamento della vettura,
provocando il fermo della stessa.
TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento della
vettura.
Il Trip computer è composto da:
Info istantanee(escluse versioni
GPL e Natural Power): visualizzazione
grandezze “Autonomia” e “Consumo
istantaneo”
“Trip A”visualizza le seguenti
grandezze: “Distanza percorsa”,
“Tempo viaggio”, “Consumo medio”,
“Velocità media”
“Trip B”visualizza le seguenti
grandezze: “Distanza percorsa”,
“Tempo viaggio”, “Consumo medio”,
“Velocità media”.
Il “Trip A” ed il “Trip B” monitorano le
“missioni complete” della vettura
(viaggi) in modo indipendente l'uno
dall'altro. Il “Trip B” è una funzione
escludibile.
L’ “Autonomia” viene calcolata e
visualizzata anche con vettura ferma e
motore acceso.Reset “Trip A” / “Trip B”
Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Per effettuare il reset delle grandezze
premere e mantenere premuto il
pulsanteOKsul volante (vedere
paragrafo “Pulsanti di comando”). Il
reset avviene solo sulle grandezze
visualizzate (“Trip A” oppure “Trip B”).
Versioni GPL e Natural Power
Sulle versioni GPL e Natural Power
vengono visualizzate unicamente le
grandezze “Distanza percorsa”, “Tempo
di viaggio” e “Velocità media”.
NOTA Le grandezze “Autonomia” e
“Consumo istantaneo” non sono
azzerabili.
51

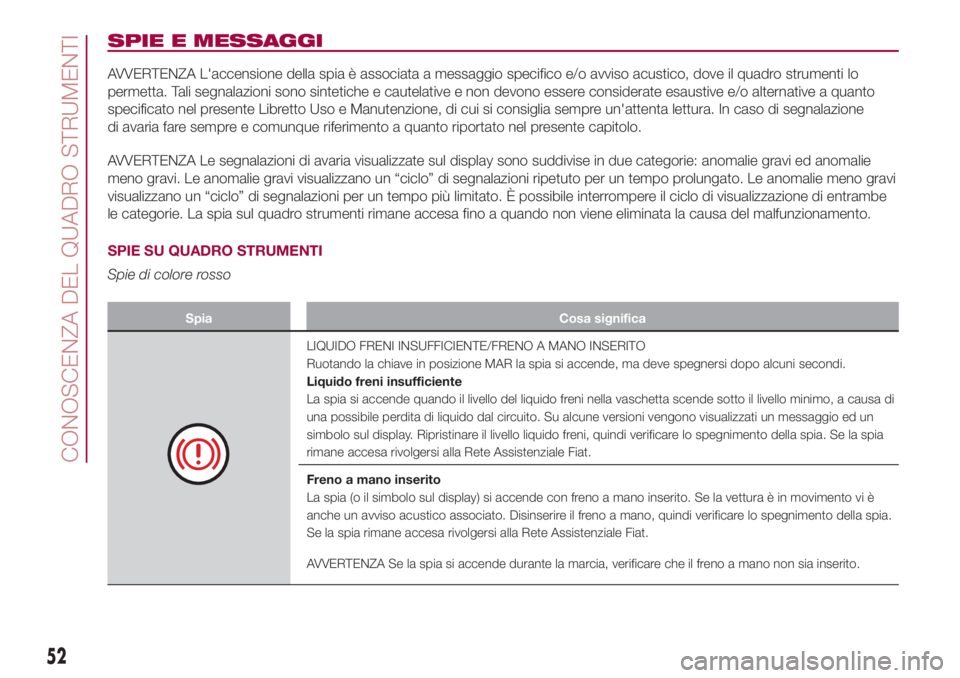

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria visualizzate sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un “ciclo” di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un “ciclo” di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie. La spia sul quadro strumenti rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie di colore rosso
Spia Cosa significa
LIQUIDO FRENI INSUFFICIENTE/FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Su alcune versioni vengono visualizzati un messaggio ed un
simbolo sul display. Ripristinare il livello liquido freni, quindi verificare lo spegnimento della spia. Se la spia
rimane accesa rivolgersi alla Rete Assistenziale Fiat.
Freno a mano inserito
La spia (o il simbolo sul display) si accende con freno a mano inserito. Se la vettura è in movimento vi è
anche un avviso acustico associato. Disinserire il freno a mano, quindi verificare lo spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA Se la spia si accende durante la marcia, verificare che il freno a mano non sia inserito.
52
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

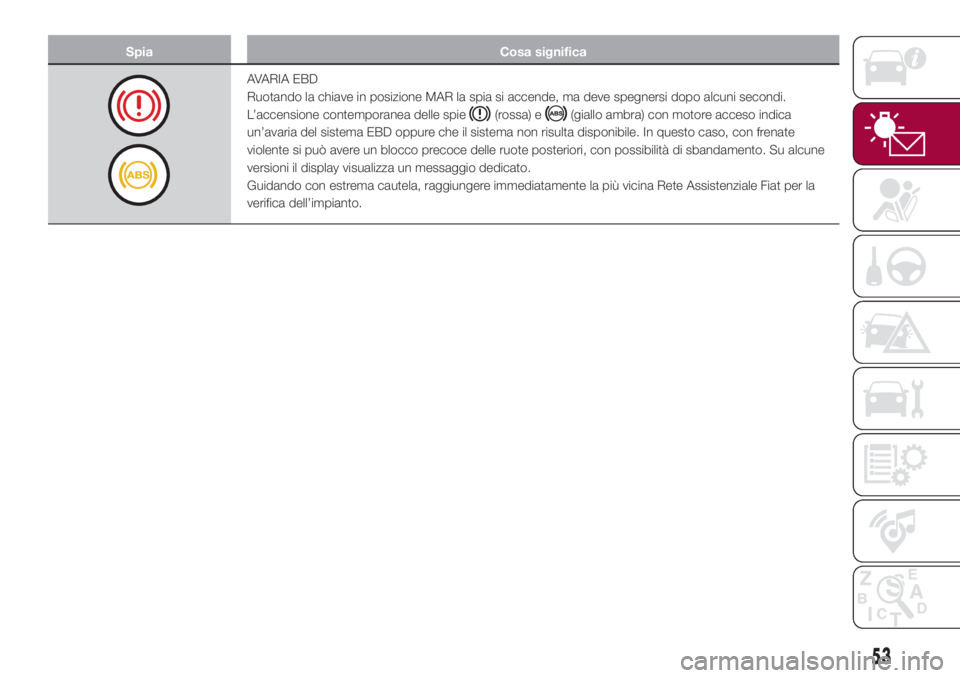

AVARIA EBD
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore acceso indica
un’avaria del sistema EBD oppure che il sistema non risulta disponibile. In questo caso, con frenate
violente si può avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento. Su alcune
versioni il display visualizza un messaggio dedicato.
Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la
verifica dell’impianto.
53

Spia Cosa significa

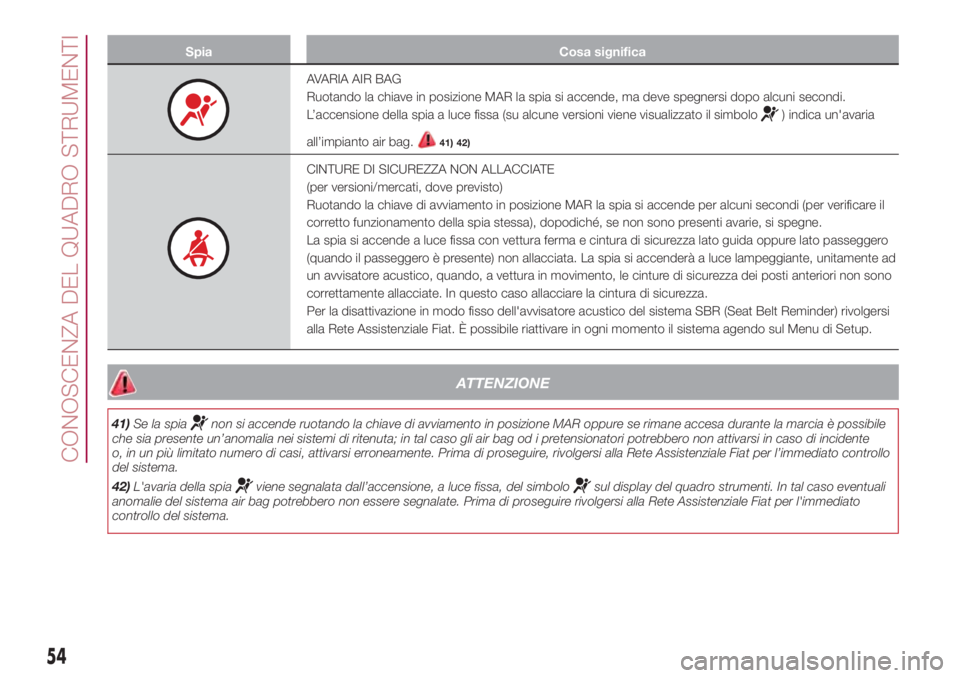

AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
L’accensione della spia a luce fissa (su alcune versioni viene visualizzato il simbolo
) indica un'avaria
all’impianto air bag.
41) 42)
CINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
Ruotando la chiave di avviamento in posizione MAR la spia si accende per alcuni secondi (per verificare il
corretto funzionamento della spia stessa), dopodiché, se non sono presenti avarie, si spegne.
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(quando il passeggero è presente) non allacciata. La spia si accenderà a luce lampeggiante, unitamente ad
un avvisatore acustico, quando, a vettura in movimento, le cinture di sicurezza dei posti anteriori non sono
correttamente allacciate. In questo caso allacciare la cintura di sicurezza.
Per la disattivazione in modo fisso dell'avvisatore acustico del sistema SBR (Seat Belt Reminder) rivolgersi
alla Rete Assistenziale Fiat. È possibile riattivare in ogni momento il sistema agendo sul Menu di Setup.
ATTENZIONE
41)Se la spianon si accende ruotando la chiave di avviamento in posizione MAR oppure se rimane accesa durante la marcia è possibile
che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di incidente
o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato controllo
del sistema.
42)L'avaria della spia
viene segnalata dall’accensione, a luce fissa, del simbolosul display del quadro strumenti. In tal caso eventuali
anomalie del sistema air bag potrebbero non essere segnalate. Prima di proseguire rivolgersi alla Rete Assistenziale Fiat per l'immediato
controllo del sistema.
54
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
La spia si accende quando il motore è surriscaldato. Su alcune versioni il display visualizza il messaggio
dedicato.
In caso di marcia normale: arrestare la vettura, spegnere il motore e verificare che il livello dell’acqua
all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia
(oppure il simbolo sul display) dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat.
In caso di utilizzo impegnativo della vettura(ad es. in condizioni di guida prestazionale): rallentare la
marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare per 2 oppure 3 minuti
mantenendo il motore acceso e leggermente accelerato per favorire una più attiva circolazione del liquido
di raffreddamento, dopodiché spegnere il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore acceso e
leggermente accelerato per alcuni minuti prima di arrestarlo.
55

Spia Cosa significa

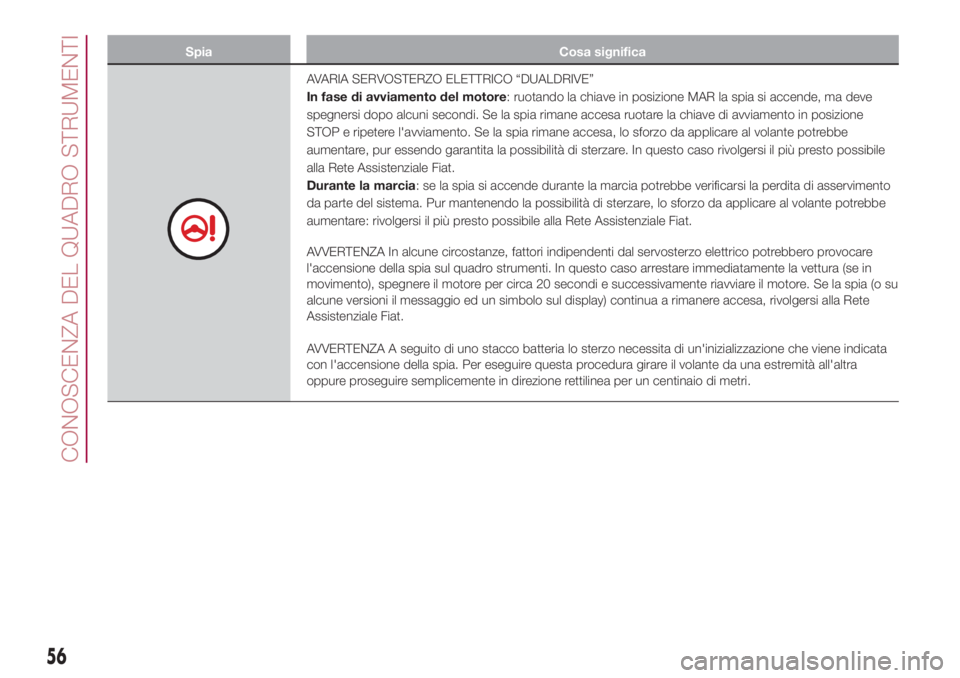

AVARIA SERVOSTERZO ELETTRICO “DUALDRIVE”
In fase di avviamento del motore: ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. Se la spia rimane accesa ruotare la chiave di avviamento in posizione
STOP e ripetere l'avviamento. Se la spia rimane accesa, lo sforzo da applicare al volante potrebbe
aumentare, pur essendo garantita la possibilità di sterzare. In questo caso rivolgersi il più presto possibile
alla Rete Assistenziale Fiat.
Durante la marcia: se la spia si accende durante la marcia potrebbe verificarsi la perdita di asservimento
da parte del sistema. Pur mantenendo la possibilità di sterzare, lo sforzo da applicare al volante potrebbe
aumentare: rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare
l'accensione della spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in
movimento), spegnere il motore per circa 20 secondi e successivamente riavviare il motore. Se la spia (o su
alcune versioni il messaggio ed un simbolo sul display) continua a rimanere accesa, rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata
con l'accensione della spia. Per eseguire questa procedura girare il volante da una estremità all'altra
oppure proseguire semplicemente in direzione rettilinea per un centinaio di metri.
56
CONOSCENZA DEL QUADRO STRUMENTI

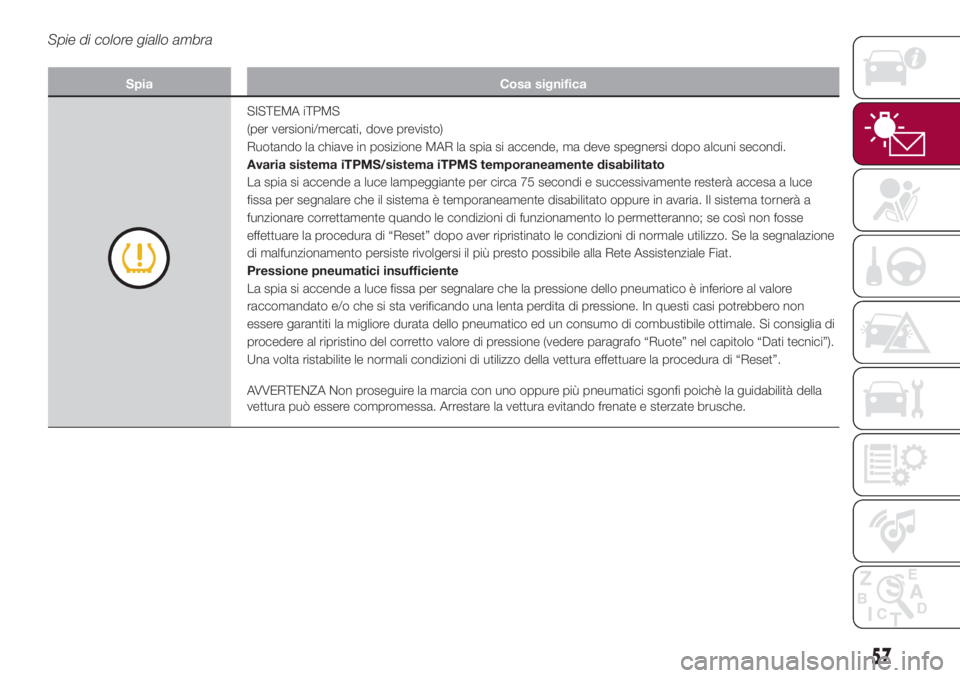

Spie di colore giallo ambra
Spia Cosa significa
SISTEMA iTPMS
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Avaria sistema iTPMS/sistema iTPMS temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e successivamente resterà accesa a luce
fissa per segnalare che il sistema è temporaneamente disabilitato oppure in avaria. Il sistema tornerà a
funzionare correttamente quando le condizioni di funzionamento lo permetteranno; se così non fosse
effettuare la procedura di “Reset” dopo aver ripristinato le condizioni di normale utilizzo. Se la segnalazione
di malfunzionamento persiste rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende a luce fissa per segnalare che la pressione dello pneumatico è inferiore al valore
raccomandato e/o che si sta verificando una lenta perdita di pressione. In questi casi potrebbero non
essere garantiti la migliore durata dello pneumatico ed un consumo di combustibile ottimale. Si consiglia di
procedere al ripristino del corretto valore di pressione (vedere paragrafo “Ruote” nel capitolo “Dati tecnici”).
Una volta ristabilite le normali condizioni di utilizzo della vettura effettuare la procedura di “Reset”.
AVVERTENZA Non proseguire la marcia con uno oppure più pneumatici sgonfi poichè la guidabilità della
vettura può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
57

58
CONOSCENZA DEL QUADRO STRUMENTI
Spia Cosa significa
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
AVARIA SISTEMA ABS
La spia si accende quando il sistema è inefficiente. In questo caso l'impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
LUNOTTO TERMICO
La spia si accende attivando il lunotto termico.
PARABREZZA TERMICO
(per versioni/mercati, dove previsto)
La spia si accende attivando il parabrezza termico.
