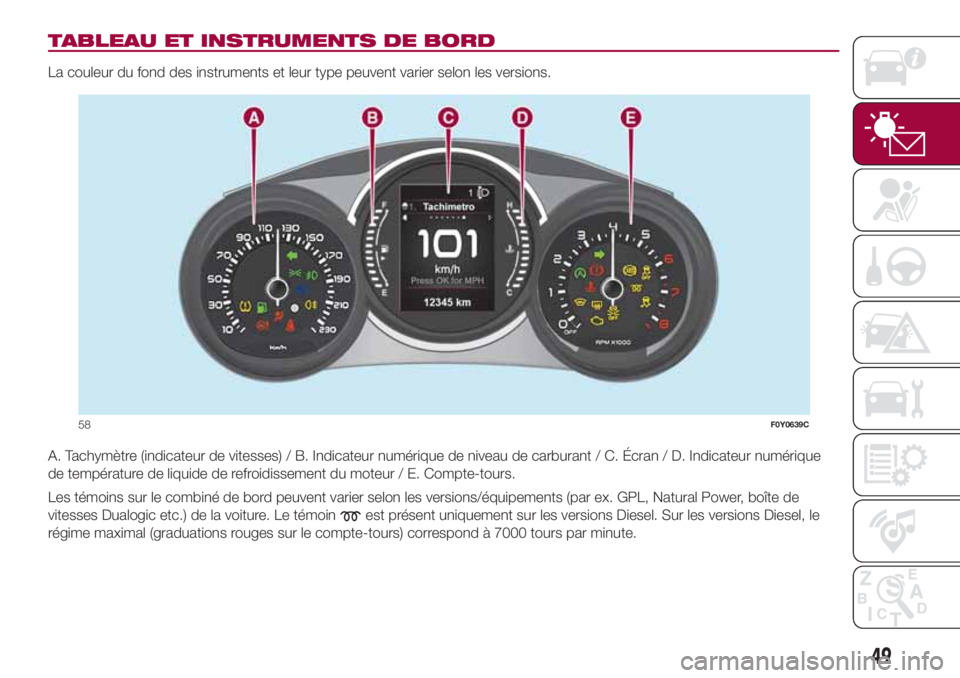

TABLEAU ET INSTRUMENTS DE BORD
La couleur du fond des instruments et leur type peuvent varier selon les versions.
A. Tachymètre (indicateur de vitesses) / B. Indicateur numérique de niveau de carburant / C. Écran / D. Indicateur numérique
de température de liquide de refroidissement du moteur / E. Compte-tours.
Les témoins sur le combiné de bord peuvent varier selon les versions/équipements (par ex. GPL, Natural Power, boîte de
vitesses Dualogic etc.) de la voiture. Le témoin
est présent uniquement sur les versions Diesel. Sur les versions Diesel, le
régime maximal (graduations rouges sur le compte-tours) correspond à 7000 tours par minute.
58F0Y0639C
49

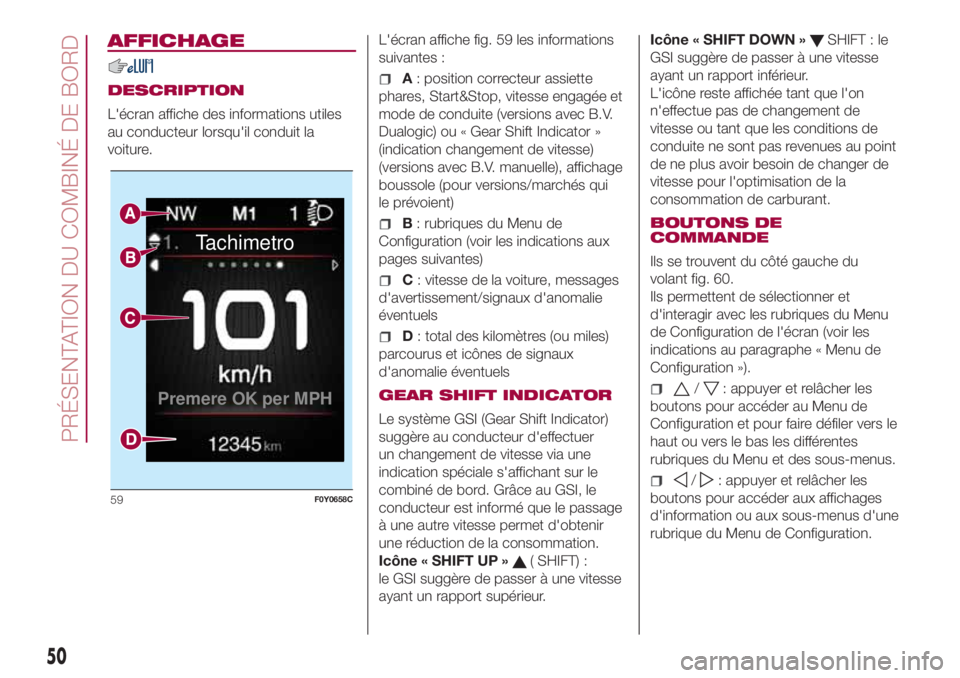

AFFICHAGE
DESCRIPTION
L'écran affiche des informations utiles
au conducteur lorsqu'il conduit la
voiture.L'écran affiche fig. 59 les informations
suivantes :A: position correcteur assiette
phares, Start&Stop, vitesse engagée et
mode de conduite (versions avec B.V.
Dualogic) ou « Gear Shift Indicator »
(indication changement de vitesse)
(versions avec B.V. manuelle), affichage
boussole (pour versions/marchés qui
le prévoient)
B: rubriques du Menu de
Configuration (voir les indications aux
pages suivantes)
C: vitesse de la voiture, messages
d'avertissement/signaux d'anomalie
éventuels
D: total des kilomètres (ou miles)
parcourus et icônes de signaux
d'anomalie éventuels
GEAR SHIFT INDICATOR
Le système GSI (Gear Shift Indicator)
suggère au conducteur d'effectuer
un changement de vitesse via une
indication spéciale s'affichant sur le
combiné de bord. Grâce au GSI, le
conducteur est informé que le passage
à une autre vitesse permet d'obtenir
une réduction de la consommation.
Icône « SHIFT UP »
( SHIFT) :
le GSI suggère de passer à une vitesse
ayant un rapport supérieur.Icône « SHIFT DOWN »
SHIFT : le
GSI suggère de passer à une vitesse
ayant un rapport inférieur.
L'icône reste affichée tant que l'on
n'effectue pas de changement de
vitesse ou tant que les conditions de
conduite ne sont pas revenues au point
de ne plus avoir besoin de changer de
vitesse pour l'optimisation de la
consommation de carburant.
BOUTONS DE
COMMANDE
Ils se trouvent du côté gauche du
volant fig. 60.
Ils permettent de sélectionner et
d'interagir avec les rubriques du Menu
de Configuration de l'écran (voir les
indications au paragraphe « Menu de
Configuration »).
/: appuyer et relâcher les
boutons pour accéder au Menu de
Configuration et pour faire défiler vers le
haut ou vers le bas les différentes
rubriques du Menu et des sous-menus.
/: appuyer et relâcher les
boutons pour accéder aux affichages
d'information ou aux sous-menus d'une
rubrique du Menu de Configuration.
Tachimetro
Premere OK per MPH
59F0Y0658C
50
PRÉSENTATION DU COMBINÉ DE BORD

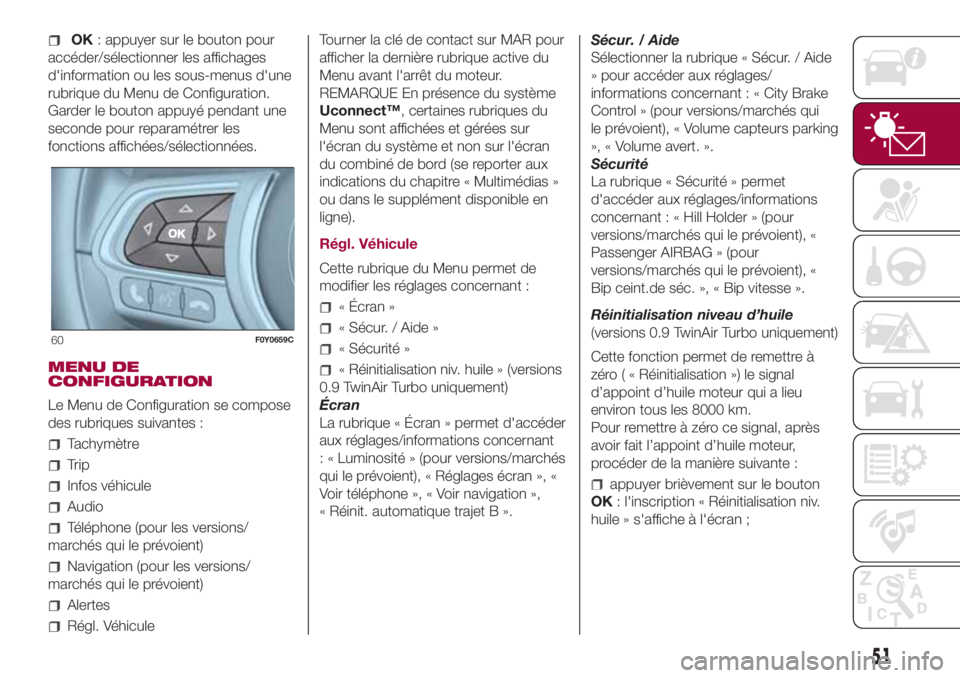

OK: appuyer sur le bouton pour
accéder/sélectionner les affichages
d'information ou les sous-menus d'une
rubrique du Menu de Configuration.
Garder le bouton appuyé pendant une
seconde pour reparamétrer les
fonctions affichées/sélectionnées.
MENU DE
CONFIGURATION
Le Menu de Configuration se compose
des rubriques suivantes :
Tachymètre
Trip
Infos véhicule
Audio
Téléphone (pour les versions/
marchés qui le prévoient)
Navigation (pour les versions/
marchés qui le prévoient)
Alertes
Régl. VéhiculeTourner la clé de contact sur MAR pour
afficher la dernière rubrique active du
Menu avant l'arrêt du moteur.
REMARQUE En présence du système
Uconnect™, certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre « Multimédias »
ou dans le supplément disponible en
ligne).
Régl. Véhicule
Cette rubrique du Menu permet de
modifier les réglages concernant :
« Écran »
« Sécur. / Aide »
« Sécurité »
« Réinitialisation niv. huile » (versions
0.9 TwinAir Turbo uniquement)
Écran
La rubrique « Écran » permet d'accéder
aux réglages/informations concernant
: « Luminosité » (pour versions/marchés
qui le prévoient), « Réglages écran », «
Voir téléphone », « Voir navigation »,
« Réinit. automatique trajet B ».Sécur. / Aide
Sélectionner la rubrique « Sécur. / Aide
» pour accéder aux réglages/
informations concernant : « City Brake
Control » (pour versions/marchés qui
le prévoient), « Volume capteurs parking
», « Volume avert. ».
Sécurité
La rubrique « Sécurité » permet
d'accéder aux réglages/informations
concernant : « Hill Holder » (pour
versions/marchés qui le prévoient), «
Passenger AIRBAG » (pour
versions/marchés qui le prévoient), «
Bip ceint.de séc. », « Bip vitesse ».
Réinitialisation niveau d’huile
(versions 0.9 TwinAir Turbo uniquement)
Cette fonction permet de remettre à
zéro ( « Réinitialisation ») le signal
d’appoint d’huile moteur qui a lieu
environ tous les 8000 km.
Pour remettre à zéro ce signal, après
avoir fait l’appoint d’huile moteur,
procéder de la manière suivante :
appuyer brièvement sur le bouton
OK: l'inscription « Réinitialisation niv.
huile » s'affiche à l'écran ;
60F0Y0659C
51

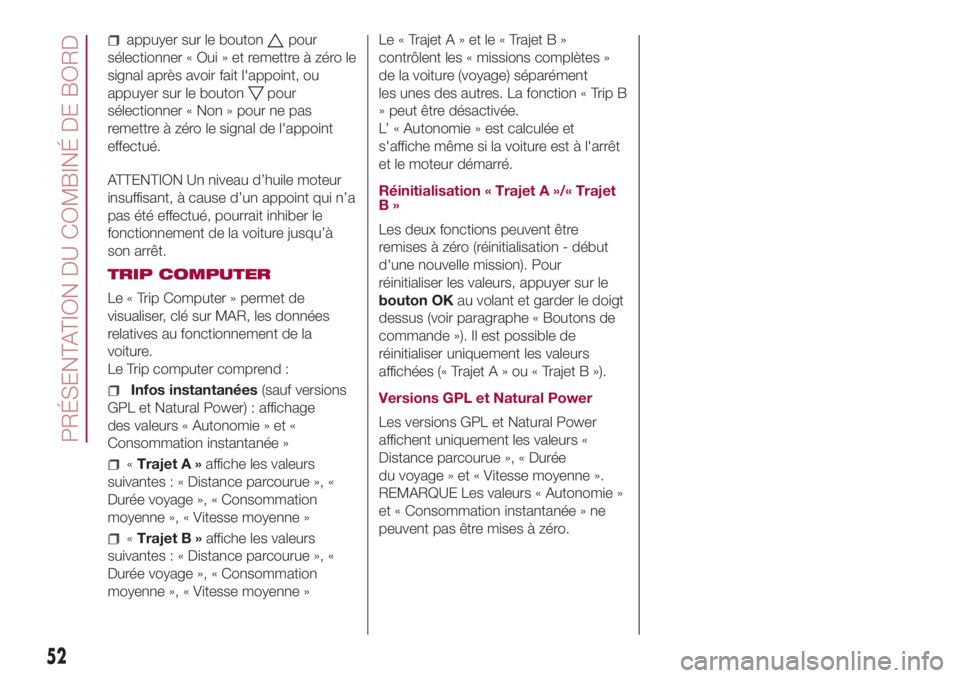

appuyer sur le boutonpour
sélectionner « Oui » et remettre à zéro le
signal après avoir fait l'appoint, ou
appuyer sur le bouton
pour
sélectionner « Non » pour ne pas
remettre à zéro le signal de l'appoint
effectué.
ATTENTION Un niveau d’huile moteur
insuffisant, à cause d’un appoint qui n’a
pas été effectué, pourrait inhiber le
fonctionnement de la voiture jusqu’à
son arrêt.
TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, clé sur MAR, les données
relatives au fonctionnement de la
voiture.
Le Trip computer comprend :
Infos instantanées(sauf versions
GPL et Natural Power) : affichage
des valeurs « Autonomie » et «
Consommation instantanée »
«Trajet A »affiche les valeurs
suivantes : « Distance parcourue », «
Durée voyage », « Consommation
moyenne », « Vitesse moyenne »
«Trajet B »affiche les valeurs
suivantes : « Distance parcourue », «
Durée voyage », « Consommation
moyenne », « Vitesse moyenne »Le « TrajetA»etle«Trajet B »
contrôlent les « missions complètes »
de la voiture (voyage) séparément
les unes des autres. La fonction « Trip B
» peut être désactivée.
L’ « Autonomie » est calculée et
s'affiche même si la voiture est à l'arrêt
et le moteur démarré.
Réinitialisation « Trajet A »/« Trajet
B»
Les deux fonctions peuvent être
remises à zéro (réinitialisation - début
d'une nouvelle mission). Pour
réinitialiser les valeurs, appuyer sur le
bouton OKau volant et garder le doigt
dessus (voir paragraphe « Boutons de
commande »). Il est possible de
réinitialiser uniquement les valeurs
affichées (« TrajetA»ou«Trajet B »).
Versions GPL et Natural Power
Les versions GPL et Natural Power
affichent uniquement les valeurs «
Distance parcourue », « Durée
du voyage » et « Vitesse moyenne ».
REMARQUE Les valeurs « Autonomie »
et « Consommation instantanée » ne
peuvent pas être mises à zéro.
52
PRÉSENTATION DU COMBINÉ DE BORD

TÉMOINS ET MESSAGES
ATTENTION L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de combiné
de bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de cette
Notice d'entretien, qu'il faut toujours lire attentivement. En cas de signal d'anomalie, toujours se référer au contenu de ce
chapitre.
ATTENTION Les signaux d’anomalie qui s'affichent à l’écran sont divisés en deux catégories : anomalies graves et anomalies
moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour les
anomalies moins graves, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des deux
catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du problème.
TÉMOINS DU COMBINÉ DE BORD
Témoins de couleur rouge
Témoin Signification
LIQUIDE DE FREINS INSUFFISANT/FREIN À MAIN SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Liquide des freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de freins dans le réservoir chute au-dessous du minimum, à
cause d'une fuite possible de liquide du circuit. Sur certaines versions, un message et un symbole
s'affichent sur l'écran. Rétablir le niveau de liquide de freins, puis vérifier que le témoin s'éteigne. Si le
témoin reste allumé, s'adresser au Réseau Après-vente Fiat.
Frein de stationnement tiré
Le témoin (ou le symbole à l'écran) s'allume lorsque le frein à main est serré. Si la voiture est en marche, un
signal sonore accompagne l'allumage du témoin. Relâcher le frein à main, puis vérifier que le témoin
s'éteigne. Si le témoin reste allumé, s'adresser au Réseau Après-vente Fiat.
ATTENTION Si le témoin s'allume pendant la marche, vérifier que le frein à main n'est pas serré.
53

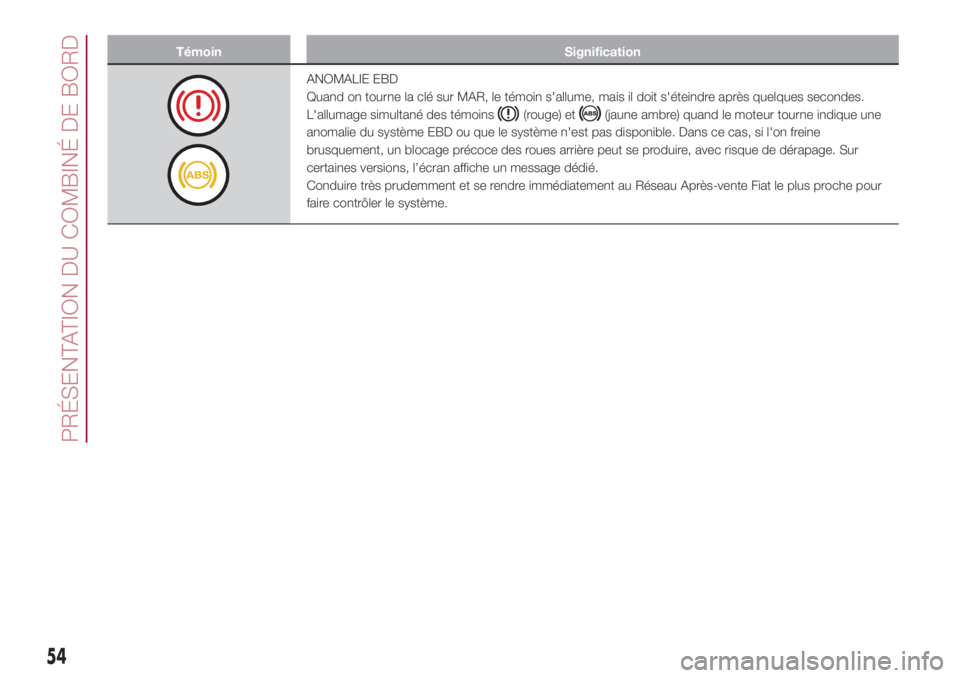

Témoin Signification
ANOMALIE EBD
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
L'allumage simultané des témoins
(rouge) et(jaune ambre) quand le moteur tourne indique une
anomalie du système EBD ou que le système n'est pas disponible. Dans ce cas, si l'on freine
brusquement, un blocage précoce des roues arrière peut se produire, avec risque de dérapage. Sur
certaines versions, l’écran affiche un message dédié.
Conduire très prudemment et se rendre immédiatement au Réseau Après-vente Fiat le plus proche pour
faire contrôler le système.
54
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

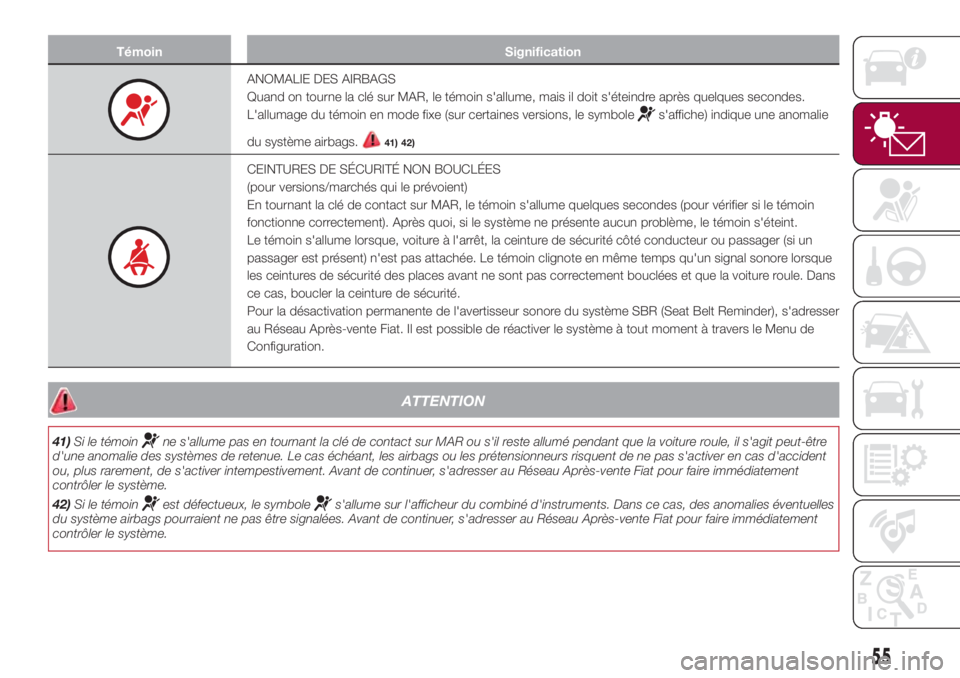

ANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
L'allumage du témoin en mode fixe (sur certaines versions, le symbole
s'affiche) indique une anomalie
du système airbags.
41) 42)
CEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour versions/marchés qui le prévoient)
En tournant la clé de contact sur MAR, le témoin s'allume quelques secondes (pour vérifier si le témoin
fonctionne correctement). Après quoi, si le système ne présente aucun problème, le témoin s'éteint.
Le témoin s'allume lorsque, voiture à l'arrêt, la ceinture de sécurité côté conducteur ou passager (si un
passager est présent) n'est pas attachée. Le témoin clignote en même temps qu'un signal sonore lorsque
les ceintures de sécurité des places avant ne sont pas correctement bouclées et que la voiture roule. Dans
ce cas, boucler la ceinture de sécurité.
Pour la désactivation permanente de l'avertisseur sonore du système SBR (Seat Belt Reminder), s'adresser
au Réseau Après-vente Fiat. Il est possible de réactiver le système à tout moment à travers le Menu de
Configuration.
ATTENTION
41)Si le témoinne s'allume pas en tournant la clé de contact sur MAR ou s'il reste allumé pendant que la voiture roule, il s'agit peut-être
d'une anomalie des systèmes de retenue. Le cas échéant, les airbags ou les prétensionneurs risquent de ne pas s'activer en cas d'accident
ou, plus rarement, de s'activer intempestivement. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement
contrôler le système.
42)Si le témoin
est défectueux, le symboles'allume sur l'afficheur du combiné d'instruments. Dans ce cas, des anomalies éventuelles
du système airbags pourraient ne pas être signalées. Avant de continuer, s'adresser au Réseau Après-vente Fiat pour faire immédiatement
contrôler le système.
55

Témoin Signification

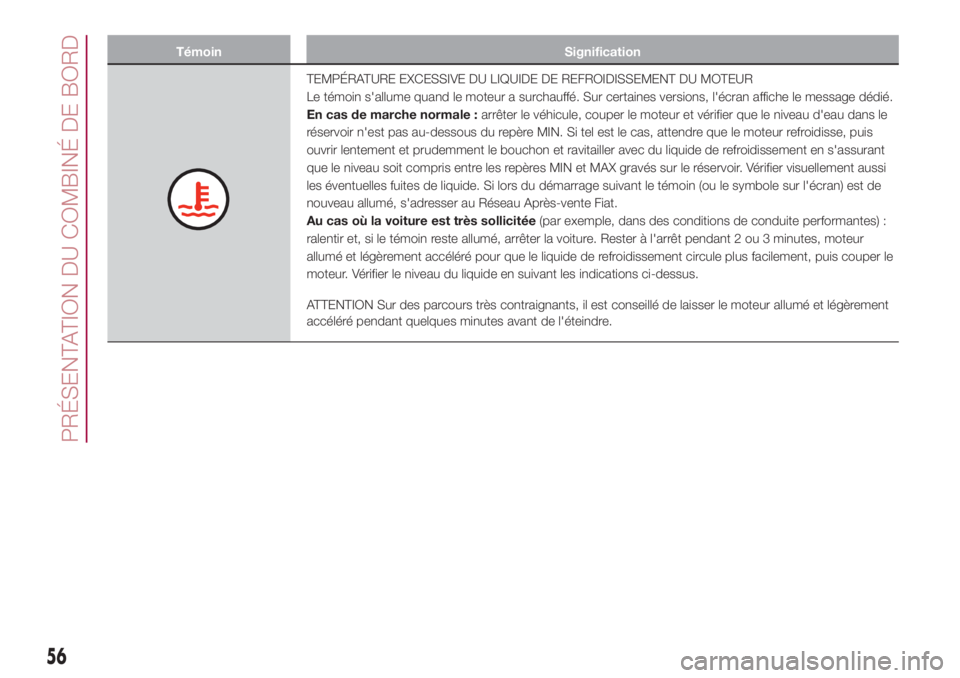

TEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le témoin s'allume quand le moteur a surchauffé. Sur certaines versions, l'écran affiche le message dédié.
En cas de marche normale :arrêter le véhicule, couper le moteur et vérifier que le niveau d'eau dans le
réservoir n'est pas au-dessous du repère MIN. Si tel est le cas, attendre que le moteur refroidisse, puis
ouvrir lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en s'assurant
que le niveau soit compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier visuellement aussi
les éventuelles fuites de liquide. Si lors du démarrage suivant le témoin (ou le symbole sur l'écran) est de
nouveau allumé, s'adresser au Réseau Après-vente Fiat.
Au cas où la voiture est très sollicitée(par exemple, dans des conditions de conduite performantes) :
ralentir et, si le témoin reste allumé, arrêter la voiture. Rester à l'arrêt pendant 2 ou 3 minutes, moteur
allumé et légèrement accéléré pour que le liquide de refroidissement circule plus facilement, puis couper le
moteur. Vérifier le niveau du liquide en suivant les indications ci-dessus.
ATTENTION Sur des parcours très contraignants, il est conseillé de laisser le moteur allumé et légèrement
accéléré pendant quelques minutes avant de l'éteindre.
56
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

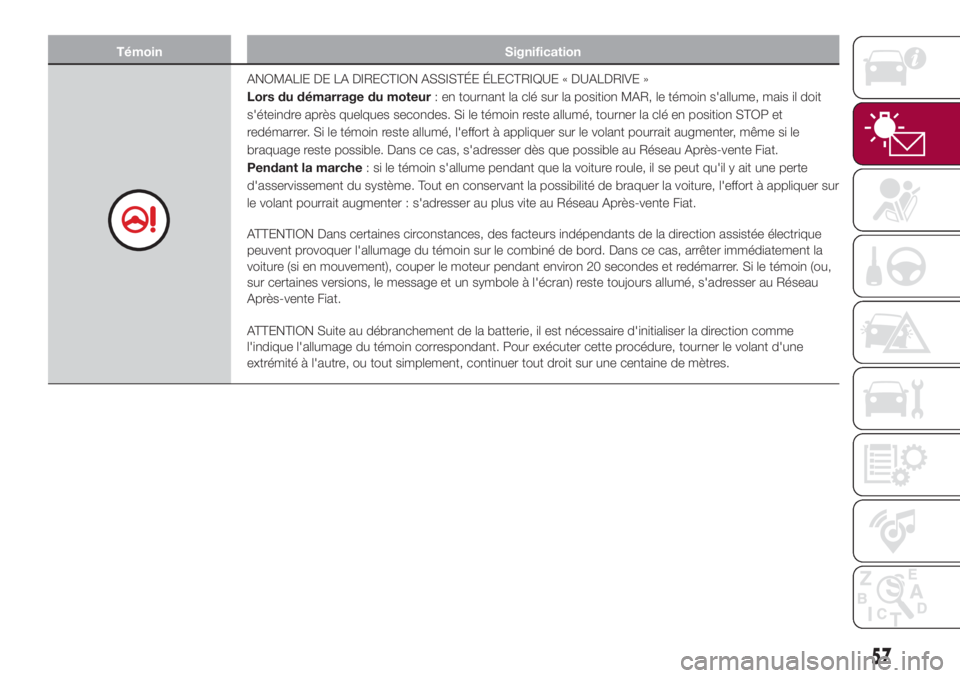

ANOMALIE DE LA DIRECTION ASSISTÉE ÉLECTRIQUE « DUALDRIVE »
Lors du démarrage du moteur: en tournant la clé sur la position MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes. Si le témoin reste allumé, tourner la clé en position STOP et
redémarrer. Si le témoin reste allumé, l'effort à appliquer sur le volant pourrait augmenter, même si le
braquage reste possible. Dans ce cas, s'adresser dès que possible au Réseau Après-vente Fiat.
Pendant la marche: si le témoin s'allume pendant que la voiture roule, il se peut qu'il y ait une perte
d'asservissement du système. Tout en conservant la possibilité de braquer la voiture, l'effort à appliquer sur
le volant pourrait augmenter : s'adresser au plus vite au Réseau Après-vente Fiat.
ATTENTION Dans certaines circonstances, des facteurs indépendants de la direction assistée électrique
peuvent provoquer l'allumage du témoin sur le combiné de bord. Dans ce cas, arrêter immédiatement la
voiture (si en mouvement), couper le moteur pendant environ 20 secondes et redémarrer. Si le témoin (ou,
sur certaines versions, le message et un symbole à l'écran) reste toujours allumé, s'adresser au Réseau
Après-vente Fiat.
ATTENTION Suite au débranchement de la batterie, il est nécessaire d'initialiser la direction comme
l'indique l'allumage du témoin correspondant. Pour exécuter cette procédure, tourner le volant d'une
extrémité à l'autre, ou tout simplement, continuer tout droit sur une centaine de mètres.
57

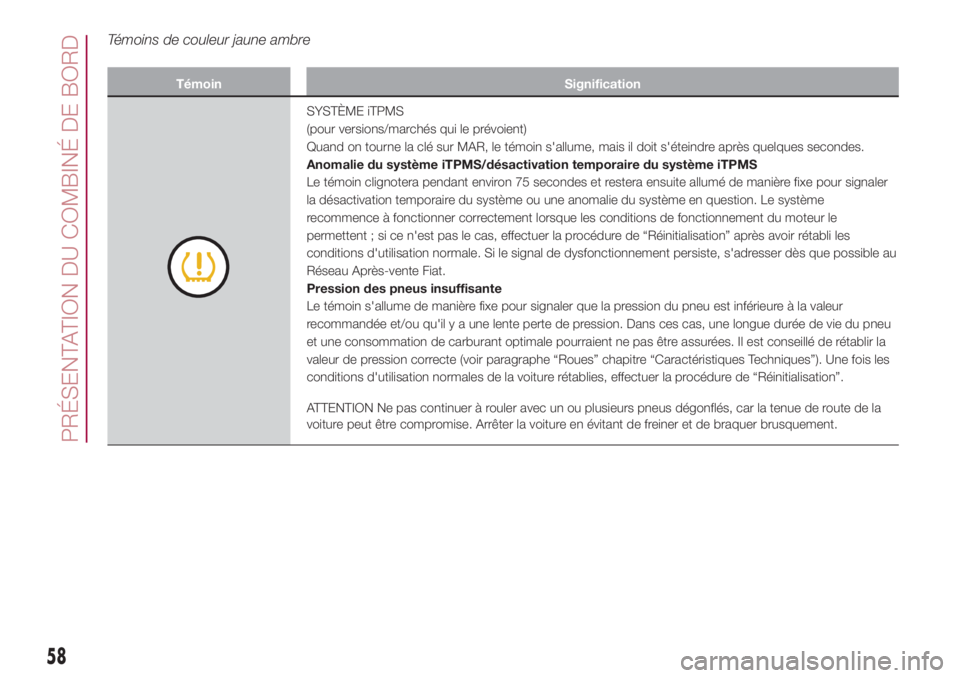

Témoins de couleur jaune ambre
Témoin Signification
SYSTÈME iTPMS
(pour versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Anomalie du système iTPMS/désactivation temporaire du système iTPMS
Le témoin clignotera pendant environ 75 secondes et restera ensuite allumé de manière fixe pour signaler
la désactivation temporaire du système ou une anomalie du système en question. Le système
recommence à fonctionner correctement lorsque les conditions de fonctionnement du moteur le
permettent ; si ce n'est pas le cas, effectuer la procédure de “Réinitialisation” après avoir rétabli les
conditions d'utilisation normale. Si le signal de dysfonctionnement persiste, s'adresser dès que possible au
Réseau Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume de manière fixe pour signaler que la pression du pneu est inférieure à la valeur
recommandée et/ou qu'il y a une lente perte de pression. Dans ces cas, une longue durée de vie du pneu
et une consommation de carburant optimale pourraient ne pas être assurées. Il est conseillé de rétablir la
valeur de pression correcte (voir paragraphe “Roues” chapitre “Caractéristiques Techniques”). Une fois les
conditions d'utilisation normales de la voiture rétablies, effectuer la procédure de “Réinitialisation”.
ATTENTION Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route de la
voiture peut être compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
58
PRÉSENTATION DU COMBINÉ DE BORD
