FIAT 500L LIVING 2018 Betriebsanleitung (in German)

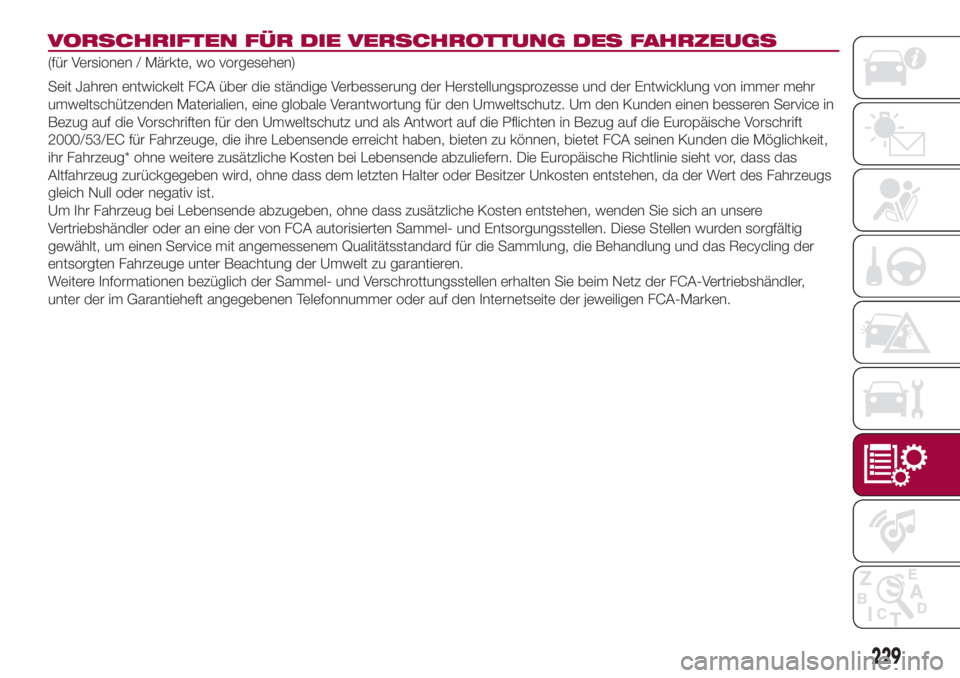

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
(für Versionen / Märkte, wo vorgesehen)
Seit Jahren entwickelt FCA über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. Um den Kunden einen besseren Service in
Bezug auf die Vorschriften für den Umweltschutz und als Antwort auf die Pflichten in Bezug auf die Europäische Vorschrift
2000/53/EC für Fahrzeuge, die ihre Lebensende erreicht haben, bieten zu können, bietet FCA seinen Kunden die Möglichkeit,
ihr Fahrzeug* ohne weitere zusätzliche Kosten bei Lebensende abzuliefern. Die Europäische Richtlinie sieht vor, dass das
Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs
gleich Null oder negativ ist.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich an unsere
Vertriebshändler oder an eine der von FCA autorisierten Sammel- und Entsorgungsstellen. Diese Stellen wurden sorgfältig
gewählt, um einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der
entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der FCA-Vertriebshändler,
unter der im Garantieheft angegebenen Telefonnummer oder auf den Internetseite der jeweiligen FCA-Marken.
229

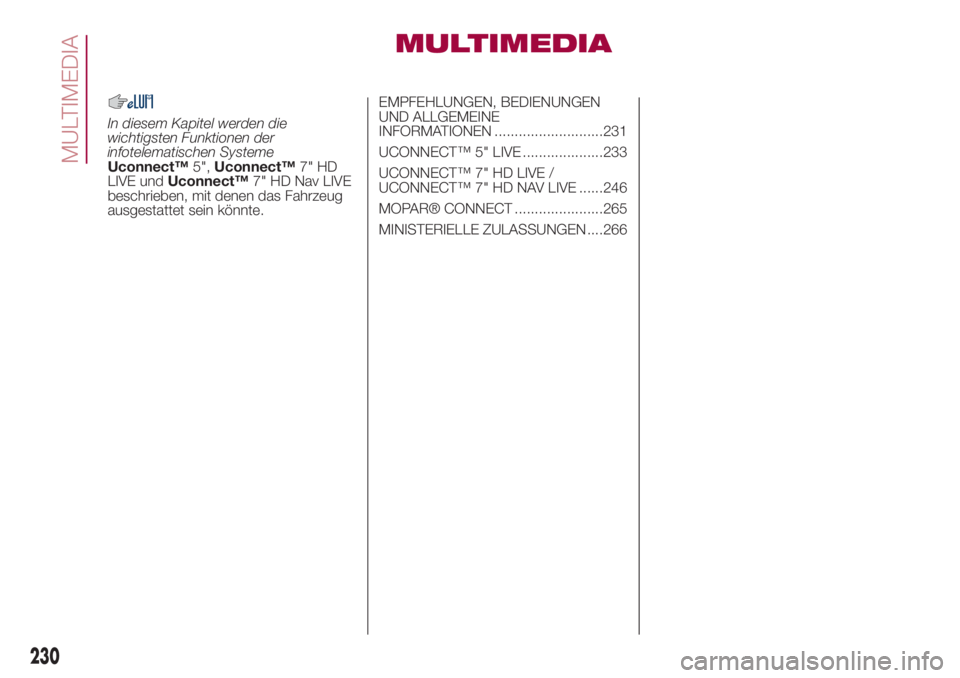

MULTIMEDIA
In diesem Kapitel werden die
wichtigsten Funktionen der
infotelematischen Systeme
Uconnect™5",Uconnect™7" HD
LIVE undUconnect™7" HD Nav LIVE
beschrieben, mit denen das Fahrzeug
ausgestattet sein könnte.EMPFEHLUNGEN, BEDIENUNGEN
UND ALLGEMEINE
INFORMATIONEN ...........................231
UCONNECT™ 5" LIVE ....................233
UCONNECT™ 7" HD LIVE /
UCONNECT™ 7" HD NAV LIVE ......246
MOPAR® CONNECT ......................265
MINISTERIELLE ZULASSUNGEN ....266
230
MULTIMEDIA

EMPFEHLUNGEN,
BEDIENUNGEN UND
ALLGEMEINE
INFORMATIONEN
STRASSENSICHERHEIT
169) 170)
Sich zuerst mit den verschiedenen
Funktionen vertraut machen, bevor eine
Reise angetreten wird.
Ebenfalls die Anweisungen und die
Nutzungsanleitung des Systems genau
durchlesen.
EMPFANGSBEDINGUNGEN
Die Empfangsbedingungen verändern
sich während der Fahrt ständig. Der
Empfang kann in Gebirgen, in der Nähe
von Gebäuden oder Brücken
insbesondere dann gestört sein, wenn
die Senderstation weit entfernt ist.
ZUR BEACHTUNG Während des
Empfangs von Verkehrsinformationen
kann es zu einer Erhöhung der
Lautstärke im Vergleich zur normalen
Wiedergabe kommen.
PFLEGE UND WARTUNG
85) 86)
Beachten Sie nachstehende
Vorsichtsmaßnahmen, um die volle
Funktionstüchtigkeit des Systems
garantieren zu können:
Stoßen Sie nicht mit spitzen oder
harten Gegenständen, die die
Oberfläche beschädigen können,
gegen das Display. Bei der Reinigung
einen weichen und antistatischen
Lappen benutzen und keinen Druck
ausüben.
Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum
Reinigen der Scheibe des Displays
verwenden.
Vorsicht, dass keine Flüssigkeiten in
das Innere der Anlage eindringen:
Dies könnte zu irreparablen
Beschädigungen führen.
MULTIMEDIALE GERÄTE
ZUR BEACHTUNG Einige multimediale
Geräte für die Musikwiedergabe
könnten u.U. nicht zum
Uconnect™-System kompatibel sein.
Für den Anschluss am Fahrzeug sollten
ausschließlich Geräte (z.B. USB-Sticks)
verwendet, die aus sicheren Quellen
stammen. Geräte unbekannter Herkunft
könnten virengeschädigte Software
oder Dateien enthalten. Die Verbindung
solcher Geräte mit dem Fahrzeug
erhöht das Risiko einer
Beeinträchtigung der elektrischen/
elektronischen Systeme des Fahrzeugs.DIEBSTAHLSICHERUNG
Das System ist mit einer
Diebstahlsicherung ausgestattet, die
auf einem Informationsaustausch mit
dem elektronischen Steuergerät (Body
Computer) im Fahrzeug stützt.
Dies garantiert die maximale Sicherheit
und vermeidet die Eingabe des
Geheimcodes nach jedem Trennen der
Stromversorgung.
Hat die Kontrolle ein positives Ergebnis,
beginnt das System zu funktionieren.
Sind die verglichenen Codes
stattdessen nicht gleich, oder wird das
elektronische Steuergerät (Body
Computer) ausgetauscht, informiert das
System den Benutzer über die
Notwendigkeit, den Geheimcode
gemäß dem im folgenden Abschnitt
beschriebenen Verfahren einzugeben.
Eingeben des Geheimcodes
Bei der Einschaltung des Systems
erscheint auf dem Display die Meldung
„Bitte den Diebstahlsicherungscode
eingeben” mit einer Bildschirmseite mit
der grafischen nummerischen Tastatur
für die Eingabe des Geheimcodes.
Der Geheimcode setzt sich aus vier
Ziffern von 0 bis 9 zusammen. Um die
Ziffern einzugeben, den rechten Knopf
„BROWSE/ENTER” drehen und die
Ziffern durch Druck des Knopfs
bestätigen.
231

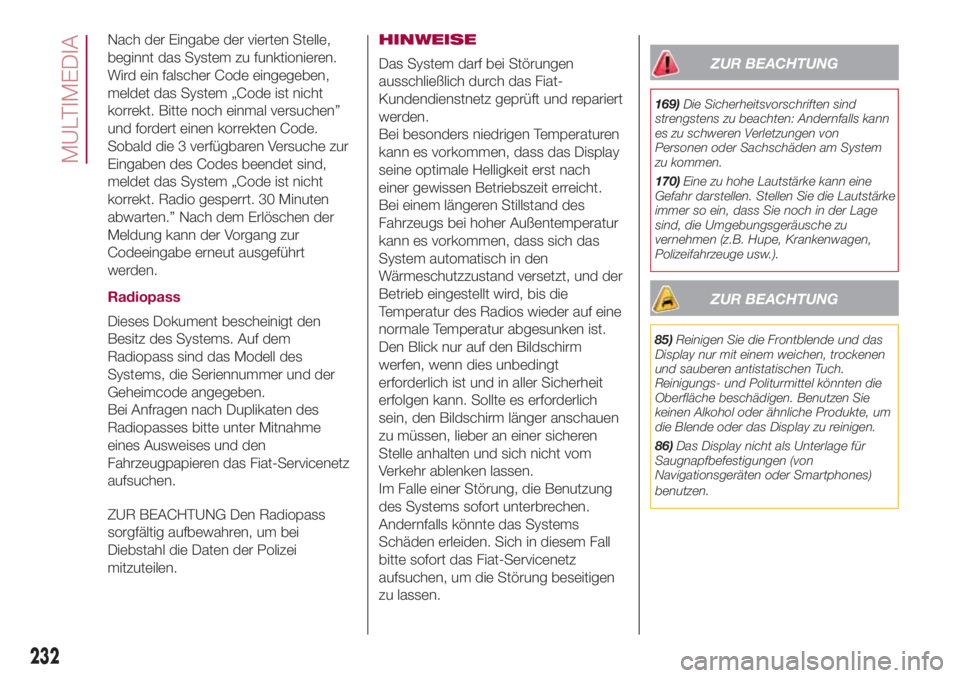

Nach der Eingabe der vierten Stelle,
beginnt das System zu funktionieren.
Wird ein falscher Code eingegeben,
meldet das System „Code ist nicht
korrekt. Bitte noch einmal versuchen”
und fordert einen korrekten Code.
Sobald die 3 verfügbaren Versuche zur
Eingaben des Codes beendet sind,
meldet das System „Code ist nicht
korrekt. Radio gesperrt. 30 Minuten
abwarten.” Nach dem Erlöschen der
Meldung kann der Vorgang zur
Codeeingabe erneut ausgeführt
werden.
Radiopass
Dieses Dokument bescheinigt den
Besitz des Systems. Auf dem
Radiopass sind das Modell des
Systems, die Seriennummer und der
Geheimcode angegeben.
Bei Anfragen nach Duplikaten des
Radiopasses bitte unter Mitnahme
eines Ausweises und den
Fahrzeugpapieren das Fiat-Servicenetz
aufsuchen.
ZUR BEACHTUNG Den Radiopass
sorgfältig aufbewahren, um bei
Diebstahl die Daten der Polizei
mitzuteilen.HINWEISE
Das System darf bei Störungen
ausschließlich durch das Fiat-
Kundendienstnetz geprüft und repariert
werden.
Bei besonders niedrigen Temperaturen
kann es vorkommen, dass das Display
seine optimale Helligkeit erst nach
einer gewissen Betriebszeit erreicht.
Bei einem längeren Stillstand des
Fahrzeugs bei hoher Außentemperatur
kann es vorkommen, dass sich das
System automatisch in den
Wärmeschutzzustand versetzt, und der
Betrieb eingestellt wird, bis die
Temperatur des Radios wieder auf eine
normale Temperatur abgesunken ist.
Den Blick nur auf den Bildschirm
werfen, wenn dies unbedingt
erforderlich ist und in aller Sicherheit
erfolgen kann. Sollte es erforderlich
sein, den Bildschirm länger anschauen
zu müssen, lieber an einer sicheren
Stelle anhalten und sich nicht vom
Verkehr ablenken lassen.
Im Falle einer Störung, die Benutzung
des Systems sofort unterbrechen.
Andernfalls könnte das Systems
Schäden erleiden. Sich in diesem Fall
bitte sofort das Fiat-Servicenetz
aufsuchen, um die Störung beseitigen
zu lassen.
ZUR BEACHTUNG
169)Die Sicherheitsvorschriften sind
strengstens zu beachten: Andernfalls kann
es zu schweren Verletzungen von
Personen oder Sachschäden am System
zu kommen.
170)Eine zu hohe Lautstärke kann eine
Gefahr darstellen. Stellen Sie die Lautstärke
immer so ein, dass Sie noch in der Lage
sind, die Umgebungsgeräusche zu
vernehmen (z.B. Hupe, Krankenwagen,
Polizeifahrzeuge usw.).
ZUR BEACHTUNG
85)Reinigen Sie die Frontblende und das
Display nur mit einem weichen, trockenen
und sauberen antistatischen Tuch.
Reinigungs- und Politurmittel könnten die
Oberfläche beschädigen. Benutzen Sie
keinen Alkohol oder ähnliche Produkte, um
die Blende oder das Display zu reinigen.
86)Das Display nicht als Unterlage für
Saugnapfbefestigungen (von
Navigationsgeräten oder Smartphones)
benutzen.
232
MULTIMEDIA

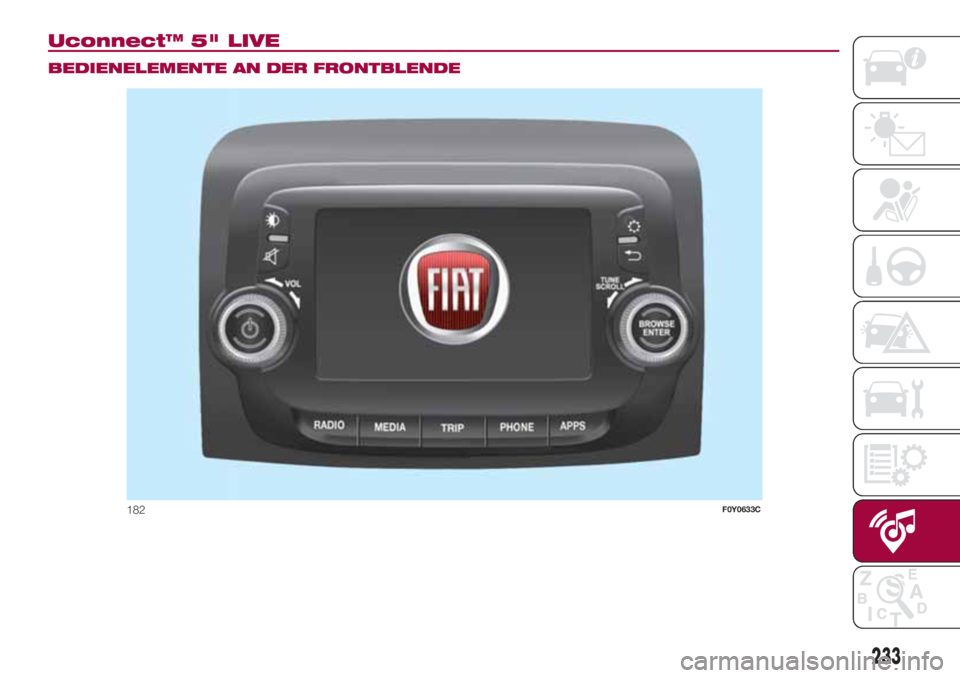

Uconnect™ 5" LIVE.
BEDIENELEMENTE AN DER FRONTBLENDE
182F0Y0633C
233

ZUSAMMENFASSENDE TABELLE DER BEDIENELEMENTE AN DER FRONTBLENDE
Taste Funktionen Modus
Einschalten/Ausschalten Kurzer Druck der Taste
Lautstärkeregelung Drehen des Drehgriffs nach links/rechts
Ein-/Ausschalten der Lautstärke (Ton aus/
Pause)Kurzer Druck der Taste
Ein- / Ausschalten des Displays Kurzer Druck der Taste
Zugriff auf das Menü der Fahrzeugeinstellungen Kurzer Druck der Taste
Verlassen der Auswahl/Rückkehr zur
vorhergehenden SeiteKurzer Druck der Taste
BROWSE/ENTERDurchlaufen des Verzeichnisses und Einstellen
eines RadiosendersDrehen des Drehgriffs nach links/rechts
Bestätigung des auf dem Display angezeigten
VorgangsKurzer Druck der Taste
APPSZugriff auf alle zusätzliche Funktionen (z.B.
Anzeige der Uhrzeit, Außentemperatur, Medien,
Radio, eco:Drive-Funktionsdaten und
Uconnect™LIVE-Dienste, wo vorhanden)Kurzer Druck der Taste
PHONEAnzeige der Telefondaten Kurzer Druck der Taste
TRIPTRIP-Menü öffnen Kurzer Druck der Taste
MEDIAWahl der Quelle: USB/iPod, AUX oder
Blu-
etooth®Kurzer Druck der Taste
RADIOZugriff auf den Radiomodus Kurzer Druck der Taste
234
MULTIMEDIA

LENKRADBEDIENUNGEN
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern.
Die Aktivierung der gewählten Funktion ist in einigen Fällen von der Dauer des Tastendrucks (lang oder kurz) abhängig; siehe
Tabelle auf der nachfolgenden Seite.
183F0Y0632C
235

ZUSAMMENFASSENDE TABELLE DER LENKRADBEDIENUNGEN
Taste Interaktion
Annahme des eingehenden Anrufs
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs
Anzeige der letzten 10 Anrufe auf der Instrumententafel (nur bei aktiver Anzeige vergangener Anrufe)
Aktivieren der Spracherkennung
Unterbrechen einer Ansage, um einen neuen Sprachbefehl zu geben
Unterbrechung der Spracherkennung
Abweisen des eingehenden Anrufs
Beenden des laufenden Telefongesprächs
Beenden der Anzeige der letzten Anrufe auf dem Display der Instrumententafel (nur bei aktiver Anzeige
vergangener Anrufe) (für Versionen/Märkte, wo vorgesehen)
Kurzer Druck (Telefon-Modus): Auswahl der letzten Anrufe/SMS am Display der Instrumententafel (nur
bei aktiver Anzeige vergangener Anrufe)
236
MULTIMEDIA

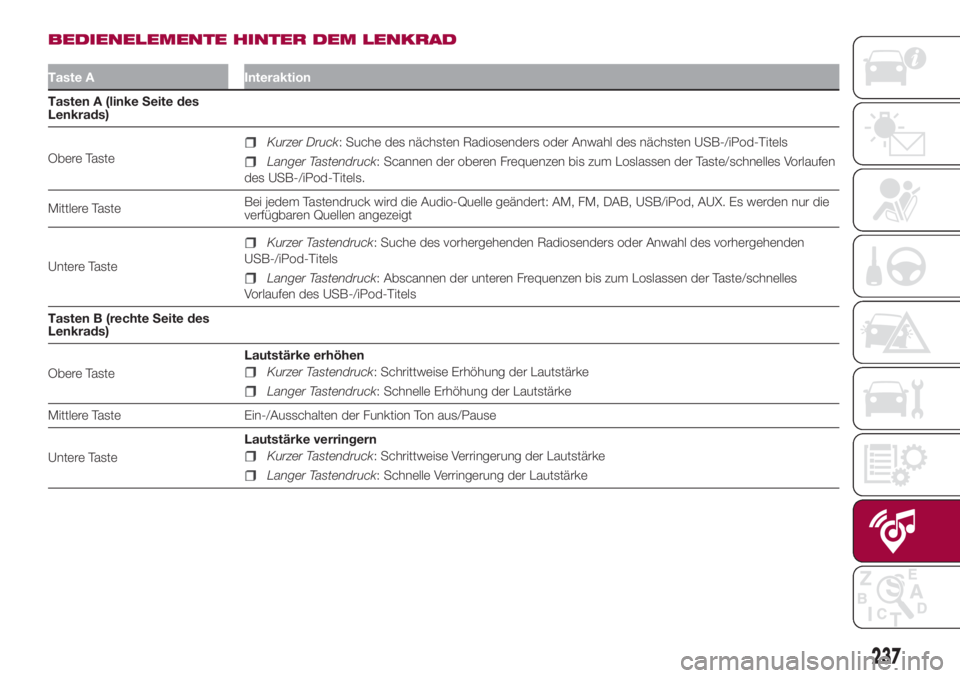

BEDIENELEMENTE HINTER DEM LENKRAD
Taste A Interaktion
Tasten A (linke Seite des
Lenkrads)
Obere Taste
Kurzer Druck: Suche des nächsten Radiosenders oder Anwahl des nächsten USB-/iPod-Titels
Langer Tastendruck: Scannen der oberen Frequenzen bis zum Loslassen der Taste/schnelles Vorlaufen
des USB-/iPod-Titels.
Mittlere TasteBei jedem Tastendruck wird die Audio-Quelle geändert: AM, FM, DAB, USB/iPod, AUX. Es werden nur die
verfügbaren Quellen angezeigt
Untere Taste
Kurzer Tastendruck: Suche des vorhergehenden Radiosenders oder Anwahl des vorhergehenden
USB-/iPod-Titels
Langer Tastendruck: Abscannen der unteren Frequenzen bis zum Loslassen der Taste/schnelles
Vorlaufen des USB-/iPod-Titels
Tasten B (rechte Seite des
Lenkrads)
Obere TasteLautstärke erhöhen
Kurzer Tastendruck: Schrittweise Erhöhung der Lautstärke
Langer Tastendruck: Schnelle Erhöhung der Lautstärke
Mittlere Taste Ein-/Ausschalten der Funktion Ton aus/Pause
Untere TasteLautstärke verringern
Kurzer Tastendruck: Schrittweise Verringerung der Lautstärke
Langer Tastendruck: Schnelle Verringerung der Lautstärke
237

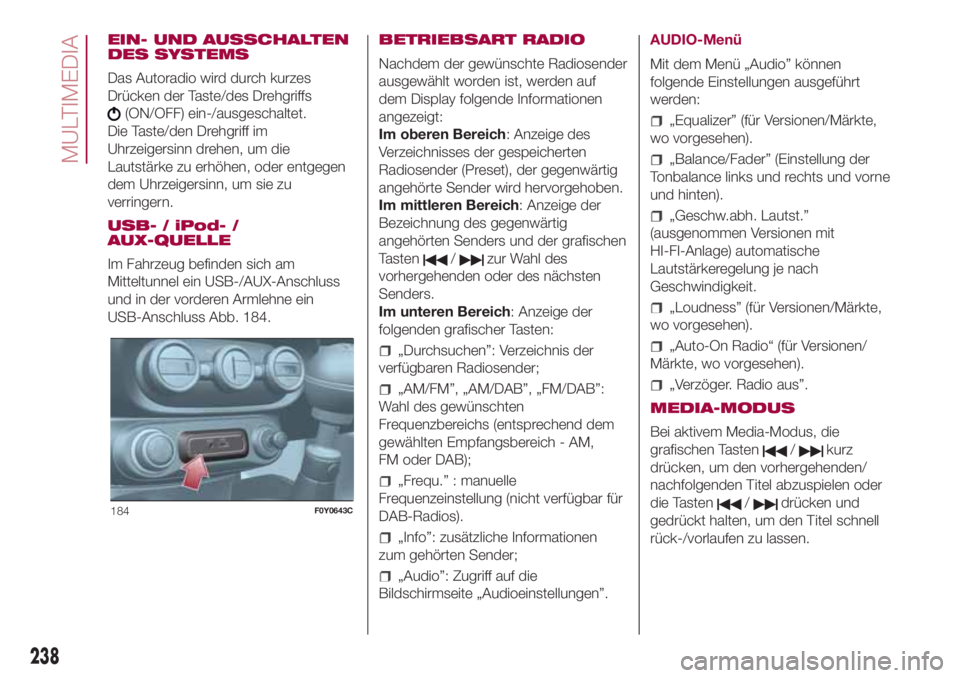

EIN- UND AUSSCHALTEN
DES SYSTEMS
Das Autoradio wird durch kurzes
Drücken der Taste/des Drehgriffs
(ON/OFF) ein-/ausgeschaltet.
Die Taste/den Drehgriff im
Uhrzeigersinn drehen, um die
Lautstärke zu erhöhen, oder entgegen
dem Uhrzeigersinn, um sie zu
verringern.
USB- / iPod- /
AUX-QUELLE
Im Fahrzeug befinden sich am
Mitteltunnel ein USB-/AUX-Anschluss
und in der vorderen Armlehne ein
USB-Anschluss Abb. 184.BETRIEBSART RADIO
Nachdem der gewünschte Radiosender
ausgewählt worden ist, werden auf
dem Display folgende Informationen
angezeigt:
Im oberen Bereich: Anzeige des
Verzeichnisses der gespeicherten
Radiosender (Preset), der gegenwärtig
angehörte Sender wird hervorgehoben.
Im mittleren Bereich: Anzeige der
Bezeichnung des gegenwärtig
angehörten Senders und der grafischen
Tasten
/zur Wahl des
vorhergehenden oder des nächsten
Senders.
Im unteren Bereich: Anzeige der
folgenden grafischer Tasten:
„Durchsuchen”: Verzeichnis der
verfügbaren Radiosender;
„AM/FM”, „AM/DAB”, „FM/DAB”:
Wahl des gewünschten
Frequenzbereichs (entsprechend dem
gewählten Empfangsbereich - AM,
FM oder DAB);
„Frequ.” : manuelle
Frequenzeinstellung (nicht verfügbar für
DAB-Radios).
„Info”: zusätzliche Informationen
zum gehörten Sender;
„Audio”: Zugriff auf die
Bildschirmseite „Audioeinstellungen”.AUDIO-Menü
Mit dem Menü „Audio” können
folgende Einstellungen ausgeführt
werden:
„Equalizer” (für Versionen/Märkte,
wo vorgesehen).
„Balance/Fader” (Einstellung der
Tonbalance links und rechts und vorne
und hinten).
„Geschw.abh. Lautst.”
(ausgenommen Versionen mit
HI-FI-Anlage) automatische
Lautstärkeregelung je nach
Geschwindigkeit.
„Loudness” (für Versionen/Märkte,
wo vorgesehen).
„Auto-On Radio“ (für Versionen/
Märkte, wo vorgesehen).
„Verzöger. Radio aus”.
MEDIA-MODUS
Bei aktivem Media-Modus, die
grafischen Tasten
/kurz
drücken, um den vorhergehenden/
nachfolgenden Titel abzuspielen oder
die Tasten
/drücken und
gedrückt halten, um den Titel schnell
rück-/vorlaufen zu lassen.184F0Y0643C
238
MULTIMEDIA
