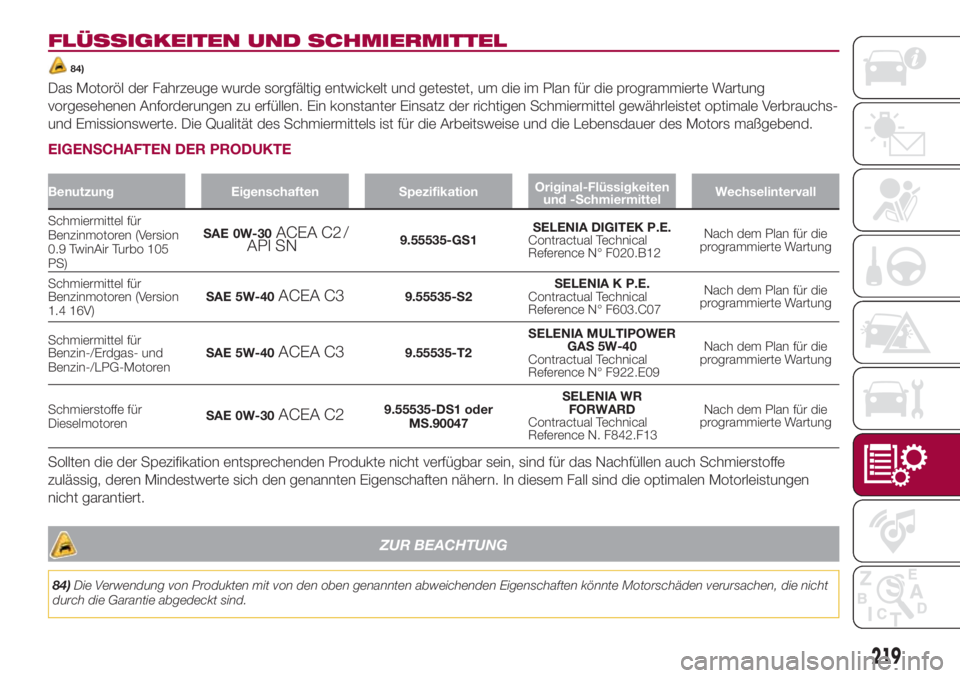

FLÜSSIGKEITEN UND SCHMIERMITTEL
84)
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung
vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs-
und Emissionswerte. Die Qualität des Schmiermittels ist für die Arbeitsweise und die Lebensdauer des Motors maßgebend.
EIGENSCHAFTEN DER PRODUKTE
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren (Version
0.9 TwinAir Turbo 105
PS)SAE 0W-30ACEA C2/
API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Nach dem Plan für die
programmierte Wartung
Schmiermittel für
Benzinmotoren (Version
1.4 16V)SAE 5W-40
ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Nach dem Plan für die
programmierte Wartung
Schmiermittel für
Benzin-/Erdgas- und
Benzin-/LPG-MotorenSAE 5W-40
ACEA C39.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Nach dem Plan für die
programmierte Wartung
Schmierstoffe für
DieselmotorenSAE 0W-30
ACEA C29.55535-DS1 oder
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N. F842.F13Nach dem Plan für die
programmierte Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
ZUR BEACHTUNG
84)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
219

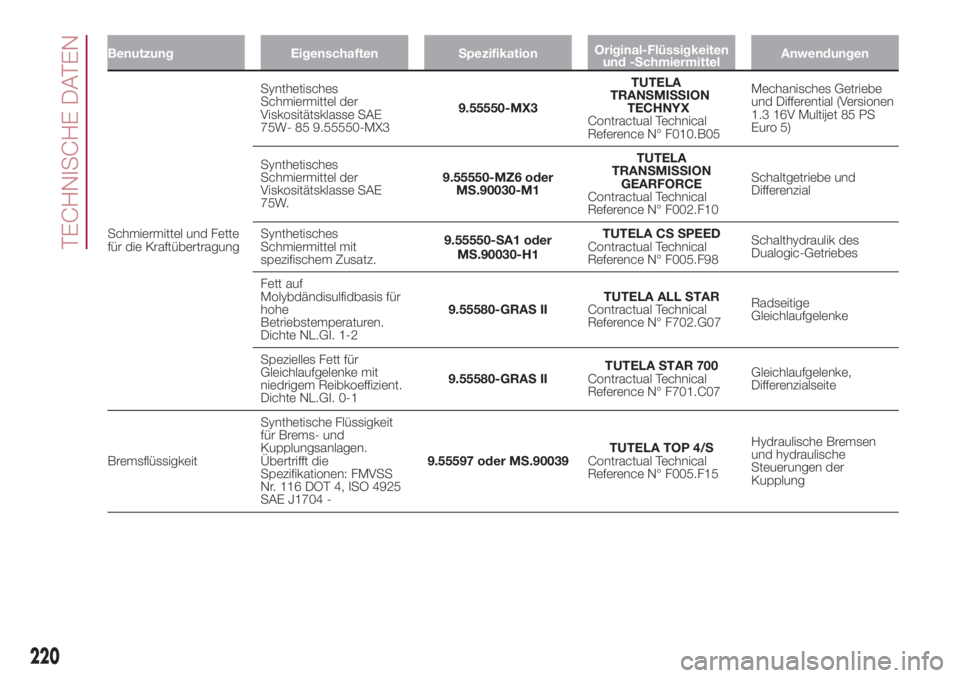

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Schmiermittel und Fette
für die KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE
75W- 85 9.55550-MX39.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N° F010.B05Mechanisches Getriebe
und Differential (Versionen
1.3 16V Multijet 85 PS
Euro 5)
Synthetisches
Schmiermittel der
Viskositätsklasse SAE
75W.9.55550-MZ6 oder
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Schaltgetriebe und
Differenzial
Synthetisches
Schmiermittel mit
spezifischem Zusatz.9.55550-SA1 oder
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Schalthydraulik des
Dualogic-Getriebes
Fett auf
Molybdändisulfidbasis für
hohe
Betriebstemperaturen.
Dichte NL.GI. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem Reibkoeffizient.
Dichte NL.GI. 0-19.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen.
Übertrifft die
Spezifikationen: FMVSS
Nr. 116 DOT 4, ISO 4925
SAE J1704 -9.55597 oder MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
220
TECHNISCHE DATEN

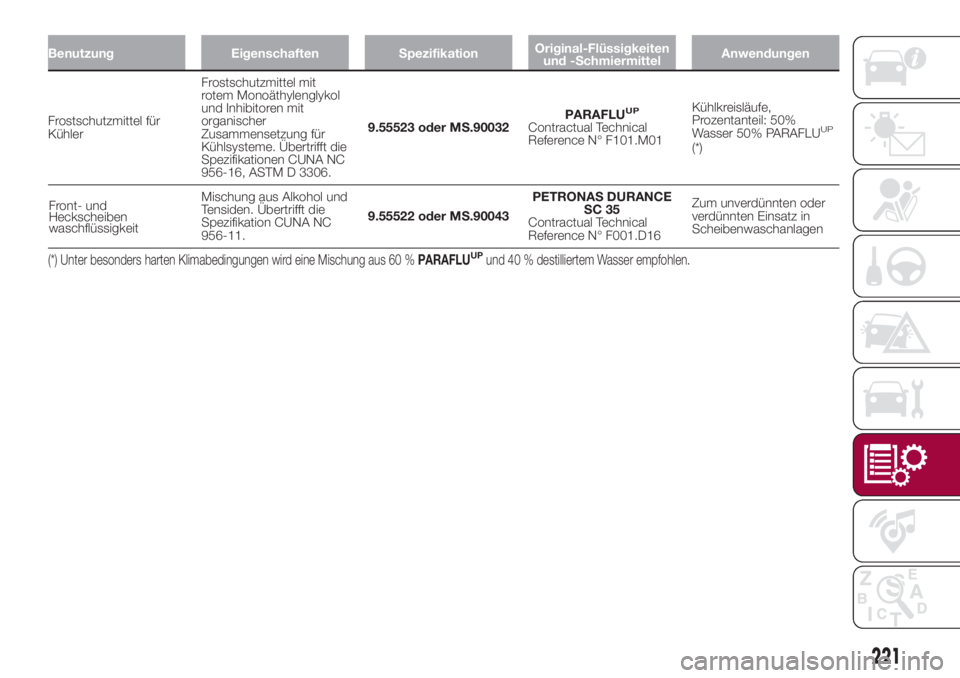

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft die
Spezifikationen CUNA NC
956-16, ASTM D 3306.9.55523 oder MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Kühlkreisläufe,
Prozentanteil: 50%
Wasser 50% PARAFLUUP
(*)
Mischung aus Alkohol und
Tensiden. Übertrifft die
Spezifikation CUNA NC
956-11.9.55522 oder MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*) Unter besonders harten Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % destilliertem Wasser empfohlen.
221
Front- und
Heckscheiben
waschflüssigkeit

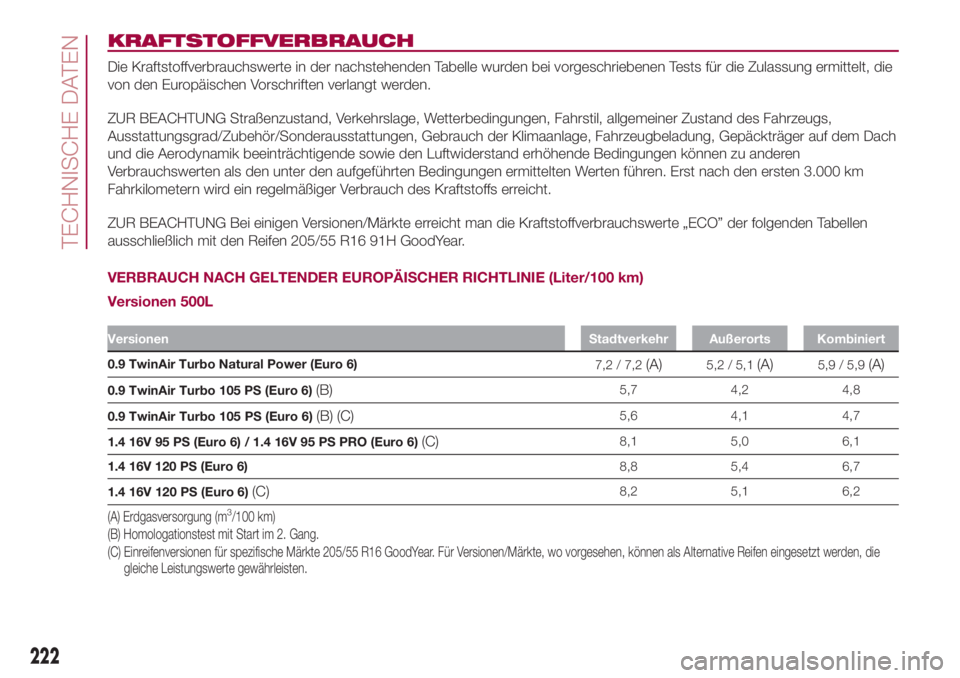

KRAFTSTOFFVERBRAUCH
Die Kraftstoffverbrauchswerte in der nachstehenden Tabelle wurden bei vorgeschriebenen Tests für die Zulassung ermittelt, die
von den Europäischen Vorschriften verlangt werden.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach
und die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen
Verbrauchswerten als den unter den aufgeführten Bedingungen ermittelten Werten führen. Erst nach den ersten 3.000 km
Fahrkilometern wird ein regelmäßiger Verbrauch des Kraftstoffs erreicht.
ZUR BEACHTUNG Bei einigen Versionen/Märkte erreicht man die Kraftstoffverbrauchswerte „ECO” der folgenden Tabellen
ausschließlich mit den Reifen 205/55 R16 91H GoodYear.
VERBRAUCH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)
Versionen 500L
VersionenStadtverkehr Außerorts Kombiniert
0.9 TwinAir Turbo Natural Power (Euro 6)
7,2 / 7,2(A)5,2 / 5,1(A)5,9 / 5,9(A)
0.9 TwinAir Turbo 105 PS (Euro 6)(B)5,7 4,2 4,8
0.9 TwinAir Turbo 105 PS (Euro 6)
(B) (C)5,6 4,1 4,7
1.4 16V 95 PS (Euro 6) / 1.4 16V 95 PS PRO (Euro 6)
(C)8,1 5,0 6,1
1.4 16V 120 PS (Euro 6)8,8 5,4 6,7
1.4 16V 120 PS (Euro 6)
(C)8,2 5,1 6,2
(A) Erdgasversorgung (m3/100 km)
(B) Homologationstest mit Start im 2. Gang.
(C) Einreifenversionen für spezifische Märkte 205/55 R16 GoodYear. Für Versionen/Märkte, wo vorgesehen, können als Alternative Reifen eingesetzt werden, die
gleiche Leistungswerte gewährleisten.
222
TECHNISCHE DATEN

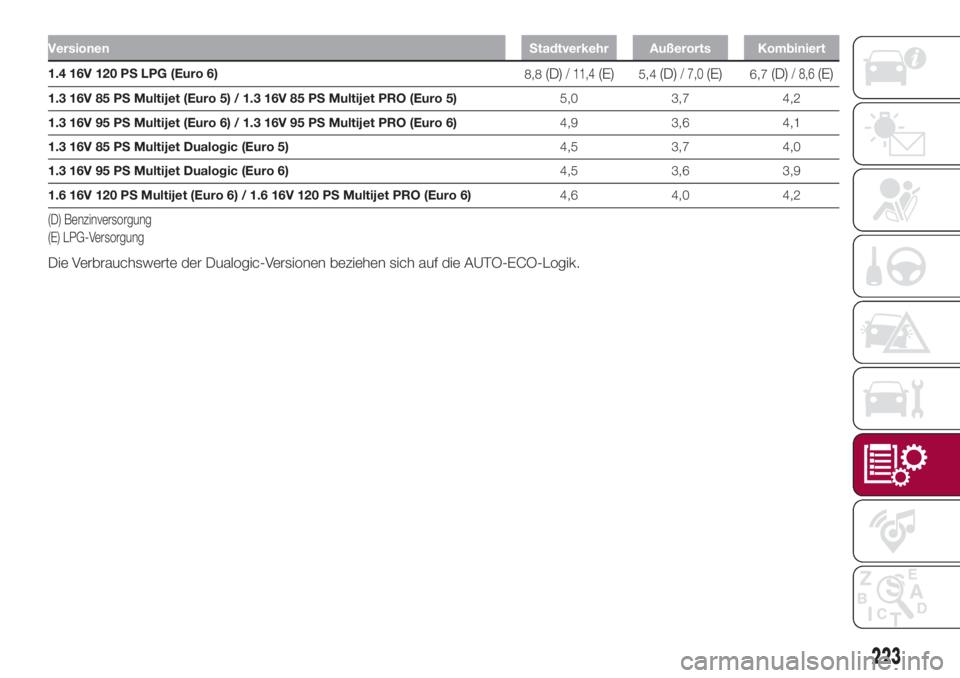

VersionenStadtverkehr Außerorts Kombiniert
1.4 16V 120 PS LPG (Euro 6)
8,8(D)/ 11,4(E)5,4(D)/ 7,0(E)6,7(D)/ 8,6(E)
1.3 16V 85 PS Multijet (Euro 5) / 1.3 16V 85 PS Multijet PRO (Euro 5)5,0 3,7 4,2
1.3 16V 95 PS Multijet (Euro 6) / 1.3 16V 95 PS Multijet PRO (Euro 6)4,9 3,6 4,1
1.3 16V 85 PS Multijet Dualogic (Euro 5)4,5 3,7 4,0
1.3 16V 95 PS Multijet Dualogic (Euro 6)4,5 3,6 3,9
1.6 16V 120 PS Multijet (Euro 6) / 1.6 16V 120 PS Multijet PRO (Euro 6)4,6 4,0 4,2
(D) Benzinversorgung
(E) LPG-Versorgung
Die Verbrauchswerte der Dualogic-Versionen beziehen sich auf die AUTO-ECO-Logik.
223

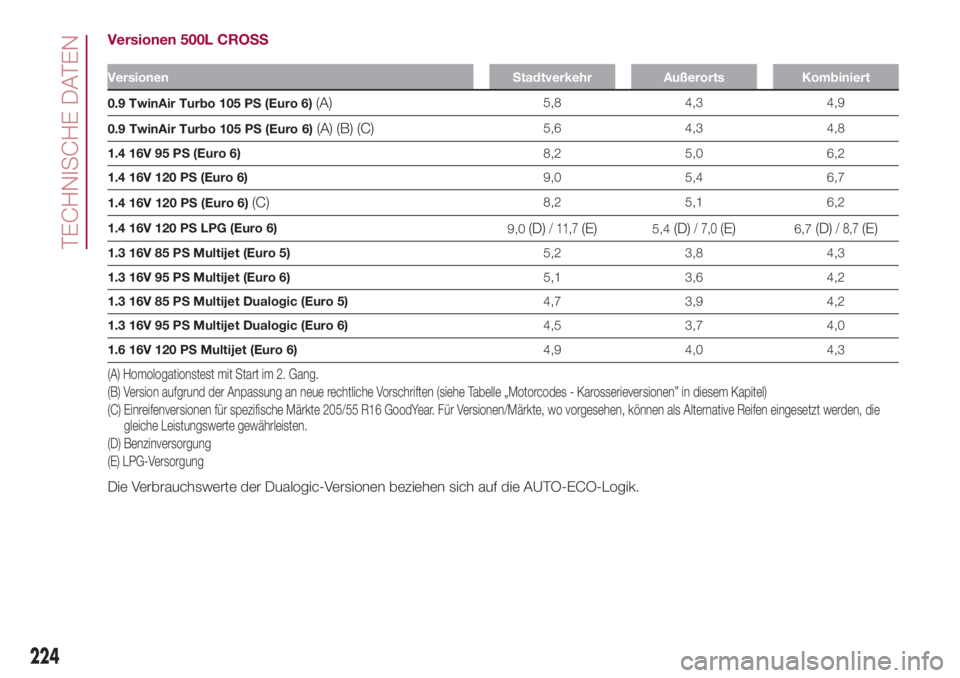

Versionen 500L CROSS
Versionen Stadtverkehr Außerorts Kombiniert
0.9 TwinAir Turbo 105 PS (Euro 6)(A)5,8 4,3 4,9
0.9 TwinAir Turbo 105 PS (Euro 6)
(A) (B) (C)5,6 4,3 4,8
1.4 16V 95 PS (Euro 6)8,2 5,0 6,2
1.4 16V 120 PS (Euro 6)9,0 5,4 6,7
1.4 16V 120 PS (Euro 6)
(C)8,2 5,1 6,2
1.4 16V 120 PS LPG (Euro 6)
9,0
(D)/ 11,7(E)5,4(D)/ 7,0(E)6,7(D)/ 8,7(E)
1.3 16V 85 PS Multijet (Euro 5)5,2 3,8 4,3
1.3 16V 95 PS Multijet (Euro 6)5,1 3,6 4,2
1.3 16V 85 PS Multijet Dualogic (Euro 5)4,7 3,9 4,2
1.3 16V 95 PS Multijet Dualogic (Euro 6)4,5 3,7 4,0
1.6 16V 120 PS Multijet (Euro 6)4,9 4,0 4,3
(A) Homologationstest mit Start im 2. Gang.
(B) Version aufgrund der Anpassung an neue rechtliche Vorschriften (siehe Tabelle „Motorcodes - Karosserieversionen” in diesem Kapitel)
(C) Einreifenversionen für spezifische Märkte 205/55 R16 GoodYear. Für Versionen/Märkte, wo vorgesehen, können als Alternative Reifen eingesetzt werden, die
gleiche Leistungswerte gewährleisten.
(D) Benzinversorgung
(E) LPG-Versorgung
Die Verbrauchswerte der Dualogic-Versionen beziehen sich auf die AUTO-ECO-Logik.
224
TECHNISCHE DATEN

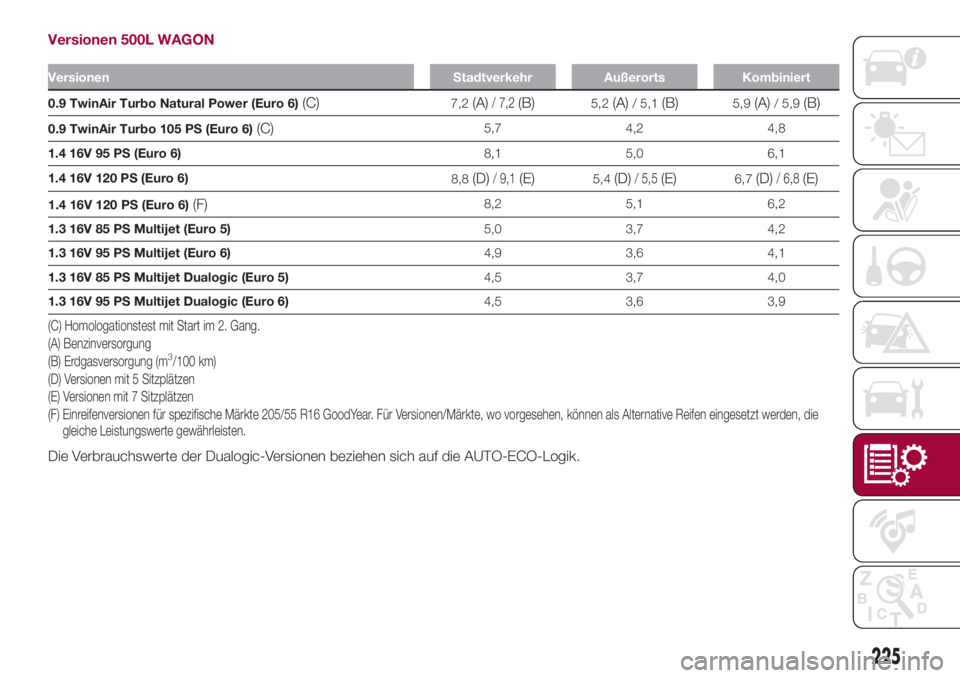

Versionen 500L WAGON
Versionen Stadtverkehr Außerorts Kombiniert
0.9 TwinAir Turbo Natural Power (Euro 6)(C)7,2(A)/ 7,2(B)5,2(A)/ 5,1(B)5,9(A)/ 5,9(B)
0.9 TwinAir Turbo 105 PS (Euro 6)(C)5,7 4,2 4,8
1.4 16V 95 PS (Euro 6)8,1 5,0 6,1
1.4 16V 120 PS (Euro 6)
8,8
(D)/ 9,1(E)5,4(D)/ 5,5(E)6,7(D)/ 6,8(E)
1.4 16V 120 PS (Euro 6)(F)8,2 5,1 6,2
1.3 16V 85 PS Multijet (Euro 5)5,0 3,7 4,2
1.3 16V 95 PS Multijet (Euro 6)4,9 3,6 4,1
1.3 16V 85 PS Multijet Dualogic (Euro 5)4,5 3,7 4,0
1.3 16V 95 PS Multijet Dualogic (Euro 6)4,5 3,6 3,9
(C) Homologationstest mit Start im 2. Gang.
(A) Benzinversorgung
(B) Erdgasversorgung (m
3/100 km)
(D) Versionen mit 5 Sitzplätzen
(E) Versionen mit 7 Sitzplätzen
(F) Einreifenversionen für spezifische Märkte 205/55 R16 GoodYear. Für Versionen/Märkte, wo vorgesehen, können als Alternative Reifen eingesetzt werden, die
gleiche Leistungswerte gewährleisten.
Die Verbrauchswerte der Dualogic-Versionen beziehen sich auf die AUTO-ECO-Logik.
225

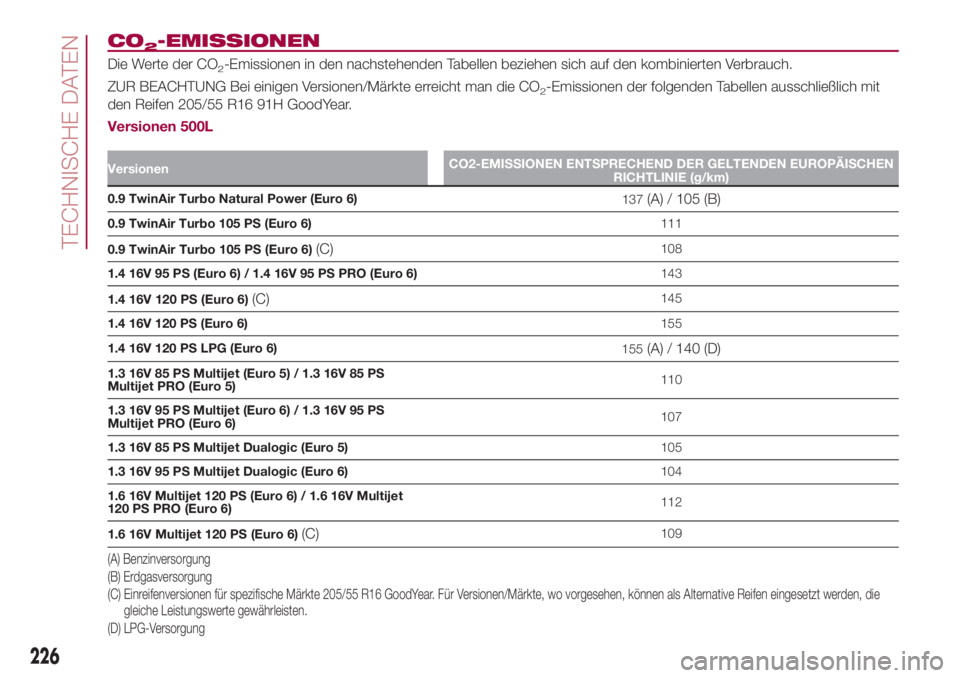

CO2-EMISSIONEN
Die Werte der CO2-Emissionen in den nachstehenden Tabellen beziehen sich auf den kombinierten Verbrauch.
ZUR BEACHTUNG Bei einigen Versionen/Märkte erreicht man die CO
2-Emissionen der folgenden Tabellen ausschließlich mit
den Reifen 205/55 R16 91H GoodYear.
Versionen 500L
VersionenCO2-EMISSIONEN ENTSPRECHEND DER GELTENDEN EUROPÄISCHEN
RICHTLINIE (g/km)
0.9 TwinAir Turbo Natural Power (Euro 6)
137(A) / 105 (B)
0.9 TwinAir Turbo 105 PS (Euro 6)111
0.9 TwinAir Turbo 105 PS (Euro 6)
(C)108
1.4 16V 95 PS (Euro 6) / 1.4 16V 95 PS PRO (Euro 6)143
1.4 16V 120 PS (Euro 6)
(C)145
1.4 16V 120 PS (Euro 6)155
1.4 16V 120 PS LPG (Euro 6)
155
(A) / 140 (D)
1.3 16V 85 PS Multijet (Euro 5) / 1.3 16V 85 PS
Multijet PRO (Euro 5)110
1.3 16V 95 PS Multijet (Euro 6) / 1.3 16V 95 PS
Multijet PRO (Euro 6)107
1.3 16V 85 PS Multijet Dualogic (Euro 5)105
1.3 16V 95 PS Multijet Dualogic (Euro 6)104
1.6 16V Multijet 120 PS (Euro 6) / 1.6 16V Multijet
120 PS PRO (Euro 6)112
1.6 16V Multijet 120 PS (Euro 6)
(C)109
(A) Benzinversorgung
(B) Erdgasversorgung
(C) Einreifenversionen für spezifische Märkte 205/55 R16 GoodYear. Für Versionen/Märkte, wo vorgesehen, können als Alternative Reifen eingesetzt werden, die
gleiche Leistungswerte gewährleisten.
(D) LPG-Versorgung
226
TECHNISCHE DATEN

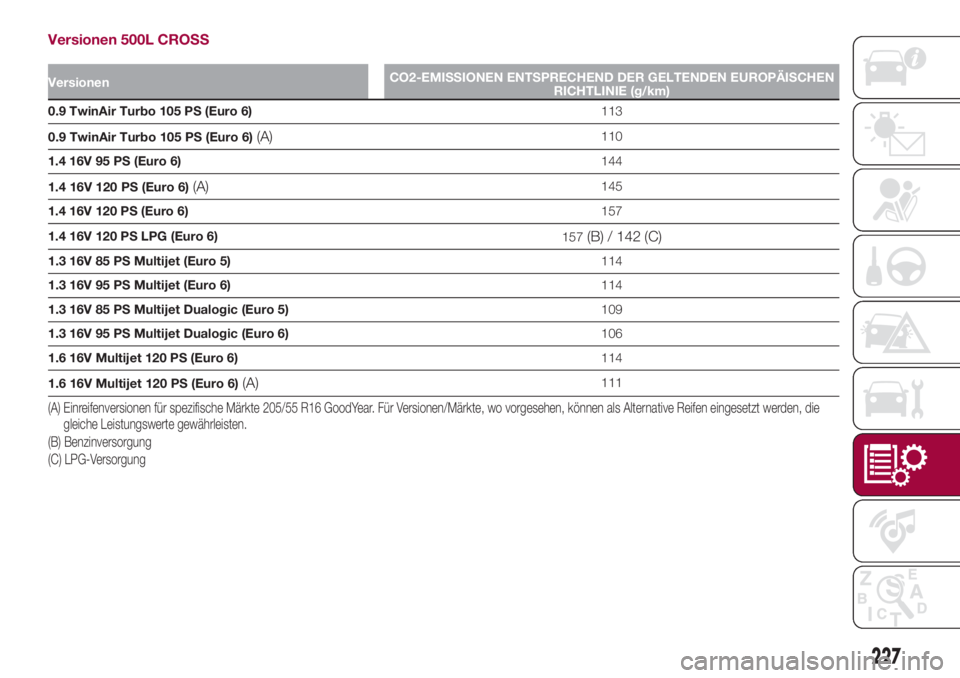

Versionen 500L CROSS
VersionenCO2-EMISSIONEN ENTSPRECHEND DER GELTENDEN EUROPÄISCHEN
RICHTLINIE (g/km)
0.9 TwinAir Turbo 105 PS (Euro 6)113
0.9 TwinAir Turbo 105 PS (Euro 6)
(A)110
1.4 16V 95 PS (Euro 6)144
1.4 16V 120 PS (Euro 6)
(A)145
1.4 16V 120 PS (Euro 6)157
1.4 16V 120 PS LPG (Euro 6)
157
(B) / 142 (C)
1.3 16V 85 PS Multijet (Euro 5)114
1.3 16V 95 PS Multijet (Euro 6)114
1.3 16V 85 PS Multijet Dualogic (Euro 5)109
1.3 16V 95 PS Multijet Dualogic (Euro 6)106
1.6 16V Multijet 120 PS (Euro 6)114
1.6 16V Multijet 120 PS (Euro 6)
(A)111
(A) Einreifenversionen für spezifische Märkte 205/55 R16 GoodYear. Für Versionen/Märkte, wo vorgesehen, können als Alternative Reifen eingesetzt werden, die
gleiche Leistungswerte gewährleisten.
(B) Benzinversorgung
(C) LPG-Versorgung
227

Versionen 500L WAGON
VersionenCO2-EMISSIONEN ENTSPRECHEND DER GELTENDEN EUROPÄISCHEN
RICHTLINIE (g/km)
0.9 TwinAir Turbo Natural Power (Euro 6)
137(A) / 105 (B)
0.9 TwinAir Turbo 105 PS (Euro 6)111
1.4 16V 95 PS (Euro 6)145
1.4 16V 120 PS (Euro 6)
(C)145
1.4 16V 120 PS (Euro 6)
155
(D) / 158 (E)
1.3 16V 85 PS Multijet (Euro 5)110
1.3 16V 85 PS Multijet Dualogic (Euro 5)105
1.3 16V 95 PS Multijet (Euro 6)107
1.3 16V 95 PS Multijet Dualogic (Euro 6)104
1.6 16V Multijet 120 PS (Euro 6)112
(A) Benzinversorgung
(B) Erdgasversorgung
(C) Einreifenversionen für spezifische Märkte 205/55 R16 GoodYear. Für Versionen/Märkte, wo vorgesehen, können als Alternative Reifen eingesetzt werden, die
gleiche Leistungswerte gewährleisten.
(D) Versionen mit 5 Sitzplätzen
(E) Versionen mit 7 Sitzplätzen
228
