FIAT 500L LIVING 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

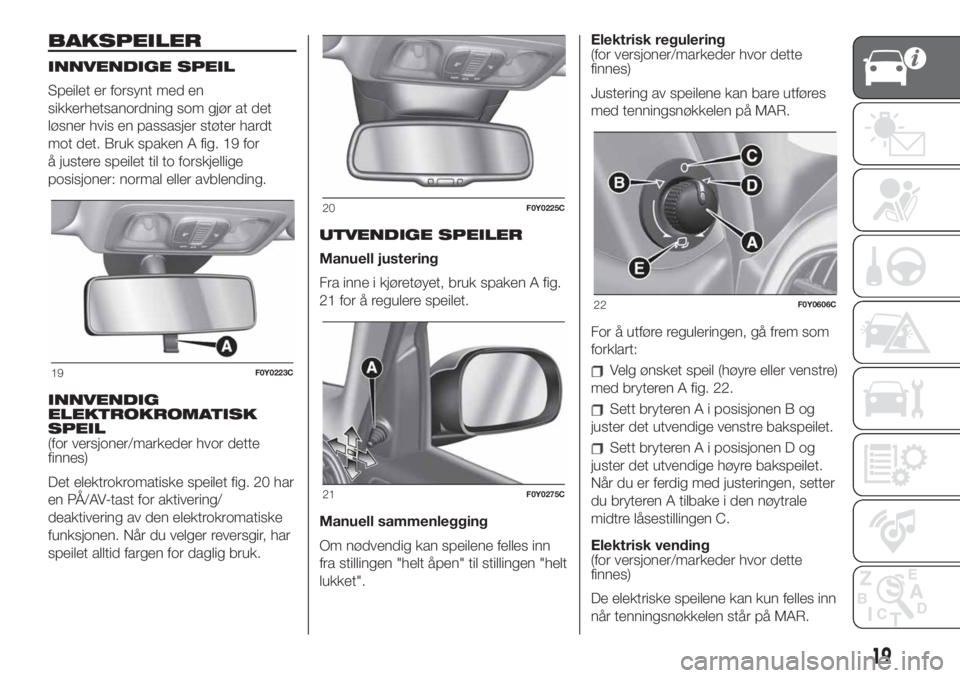

BAKSPEILER
INNVENDIGE SPEIL
Speilet er forsynt med en
sikkerhetsanordning som gjør at det
løsner hvis en passasjer støter hardt
mot det. Bruk spaken A fig. 19 for
å justere speilet til to forskjellige
posisjoner: normal eller avblending.
INNVENDIG
ELEKTROKROMATISK
SPEIL
(for versjoner/markeder hvor dette
finnes)
Det elektrokromatiske speilet fig. 20 har
en PÅ/AV-tast for aktivering/
deaktivering av den elektrokromatiske
funksjonen. Når du velger reversgir, har
speilet alltid fargen for daglig bruk.UTVENDIGE SPEILER
Manuell justering
Fra inne i kjøretøyet, bruk spaken A fig.
21 for å regulere speilet.
Manuell sammenlegging
Om nødvendig kan speilene felles inn
fra stillingen "helt åpen" til stillingen "helt
lukket".Elektrisk regulering
(for versjoner/markeder hvor dette
finnes)
Justering av speilene kan bare utføres
med tenningsnøkkelen på MAR.
For å utføre reguleringen, gå frem som
forklart:
Velg ønsket speil (høyre eller venstre)
med bryteren A fig. 22.
Sett bryteren A i posisjonen B og
juster det utvendige venstre bakspeilet.
Sett bryteren A i posisjonen D og
juster det utvendige høyre bakspeilet.
Når du er ferdig med justeringen, setter
du bryteren A tilbake i den nøytrale
midtre låsestillingen C.
Elektrisk vending
(for versjoner/markeder hvor dette
finnes)
De elektriske speilene kan kun felles inn
når tenningsnøkkelen står på MAR.
19F0Y0223C
20F0Y0225C
21F0Y0275C
22F0Y0606C
19

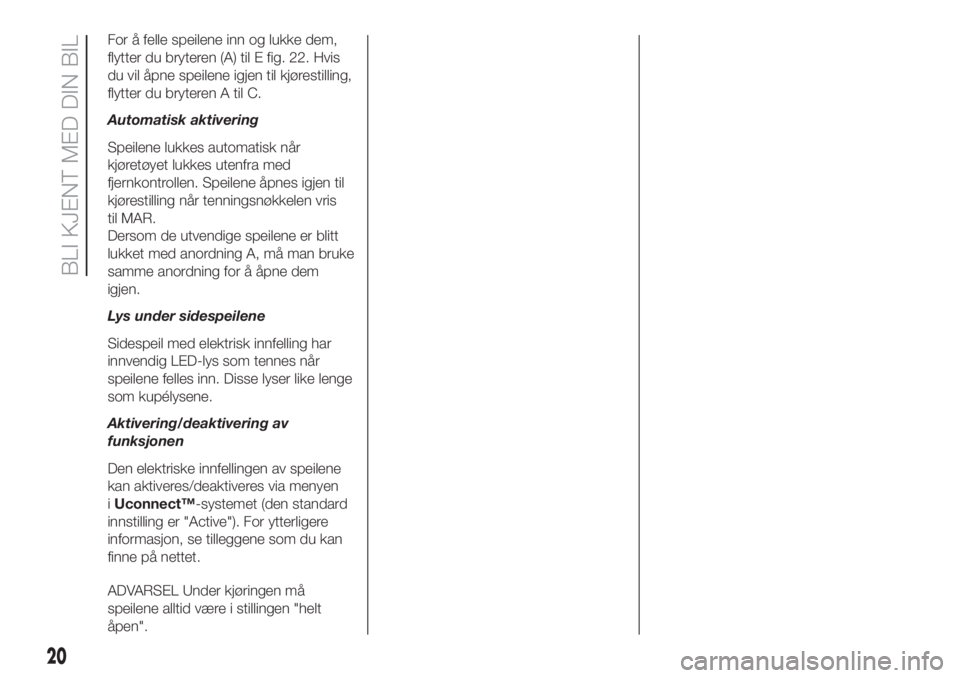

For å felle speilene inn og lukke dem,
flytter du bryteren (A) til E fig. 22. Hvis
du vil åpne speilene igjen til kjørestilling,
flytter du bryteren A til C.
Automatisk aktivering
Speilene lukkes automatisk når
kjøretøyet lukkes utenfra med
fjernkontrollen. Speilene åpnes igjen til
kjørestilling når tenningsnøkkelen vris
til MAR.
Dersom de utvendige speilene er blitt
lukket med anordning A, må man bruke
samme anordning for å åpne dem
igjen.
Lys under sidespeilene
Sidespeil med elektrisk innfelling har
innvendig LED-lys som tennes når
speilene felles inn. Disse lyser like lenge
som kupélysene.
Aktivering/deaktivering av
funksjonen
Den elektriske innfellingen av speilene
kan aktiveres/deaktiveres via menyen
iUconnect™-systemet (den standard
innstilling er "Active"). For ytterligere
informasjon, se tilleggene som du kan
finne på nettet.
ADVARSEL Under kjøringen må
speilene alltid være i stillingen "helt
åpen".
20
BLI KJENT MED DIN BIL

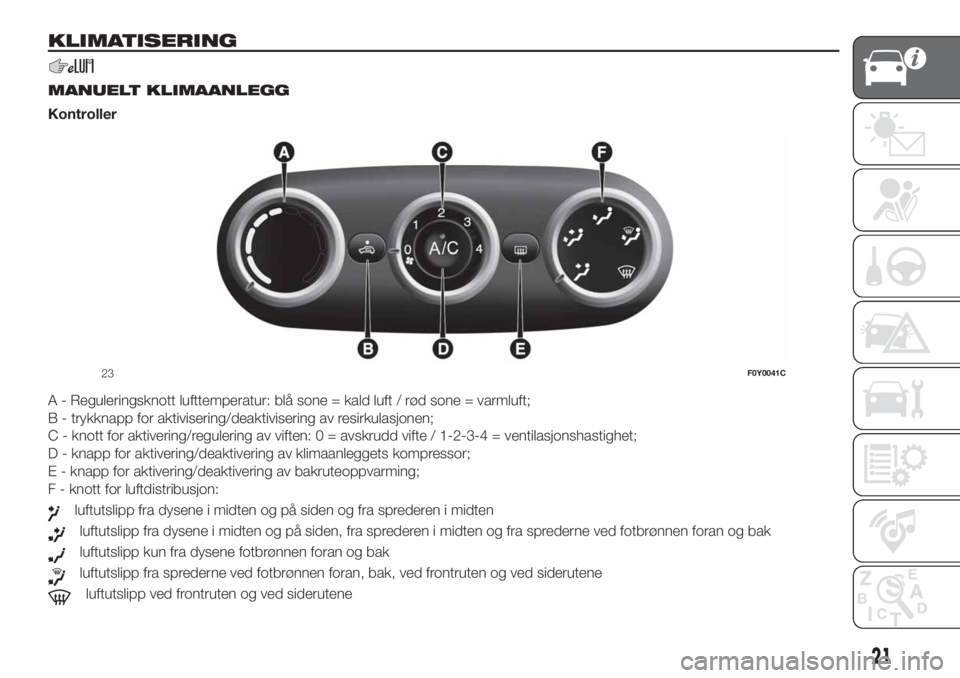

KLIMATISERING
.
MANUELT KLIMAANLEGG
Kontroller
A - Reguleringsknott lufttemperatur: blå sone = kald luft / rød sone = varmluft;
B - trykknapp for aktivisering/deaktivisering av resirkulasjonen;
C - knott for aktivering/regulering av viften: 0 = avskrudd vifte / 1-2-3-4 = ventilasjonshastighet;
D - knapp for aktivering/deaktivering av klimaanleggets kompressor;
E - knapp for aktivering/deaktivering av bakruteoppvarming;
F - knott for luftdistribusjon:
luftutslipp fra dysene i midten og på siden og fra sprederen i midten
luftutslipp fra dysene i midten og på siden, fra sprederen i midten og fra sprederne ved fotbrønnen foran og bak
luftutslipp kun fra dysene fotbrønnen foran og bak
luftutslipp fra sprederne ved fotbrønnen foran, bak, ved frontruten og ved siderutene
luftutslipp ved frontruten og ved siderutene
23F0Y0041C
21

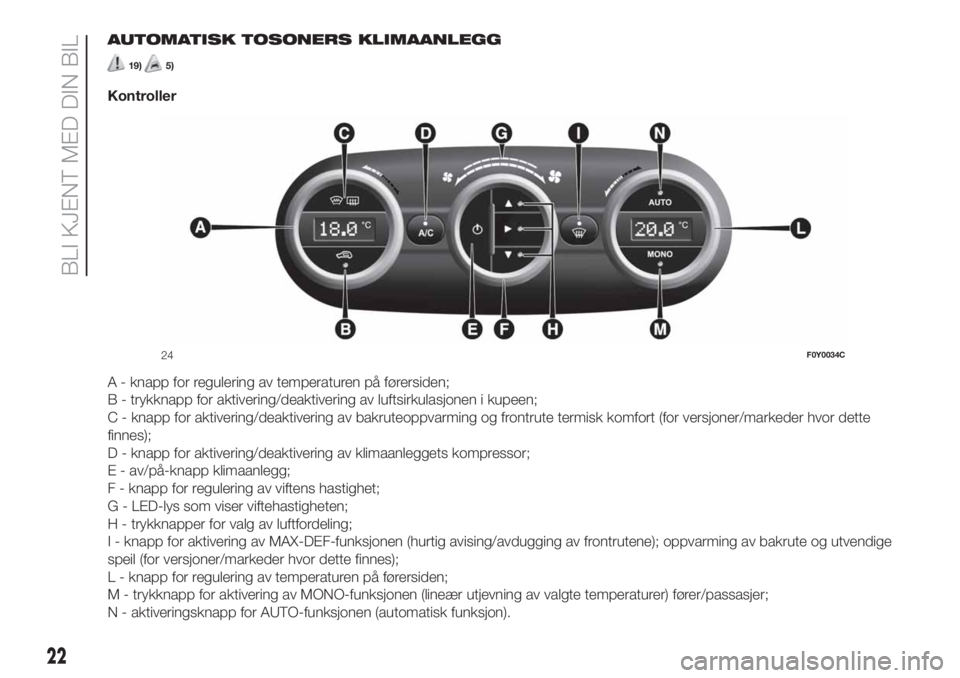

AUTOMATISK TOSONERS KLIMAANLEGG
19)5)
Kontroller
A - knapp for regulering av temperaturen på førersiden;
B - trykknapp for aktivering/deaktivering av luftsirkulasjonen i kupeen;
C - knapp for aktivering/deaktivering av bakruteoppvarming og frontrute termisk komfort (for versjoner/markeder hvor dette
finnes);
D - knapp for aktivering/deaktivering av klimaanleggets kompressor;
E - av/på-knapp klimaanlegg;
F - knapp for regulering av viftens hastighet;
G - LED-lys som viser viftehastigheten;
H - trykknapper for valg av luftfordeling;
I - knapp for aktivering av MAX-DEF-funksjonen (hurtig avising/avdugging av frontrutene); oppvarming av bakrute og utvendige
speil (for versjoner/markeder hvor dette finnes);
L - knapp for regulering av temperaturen på førersiden;
M - trykknapp for aktivering av MONO-funksjonen (lineær utjevning av valgte temperaturer) fører/passasjer;
N - aktiveringsknapp for AUTO-funksjonen (automatisk funksjon).
24F0Y0034C
22
BLI KJENT MED DIN BIL

KONTROLL

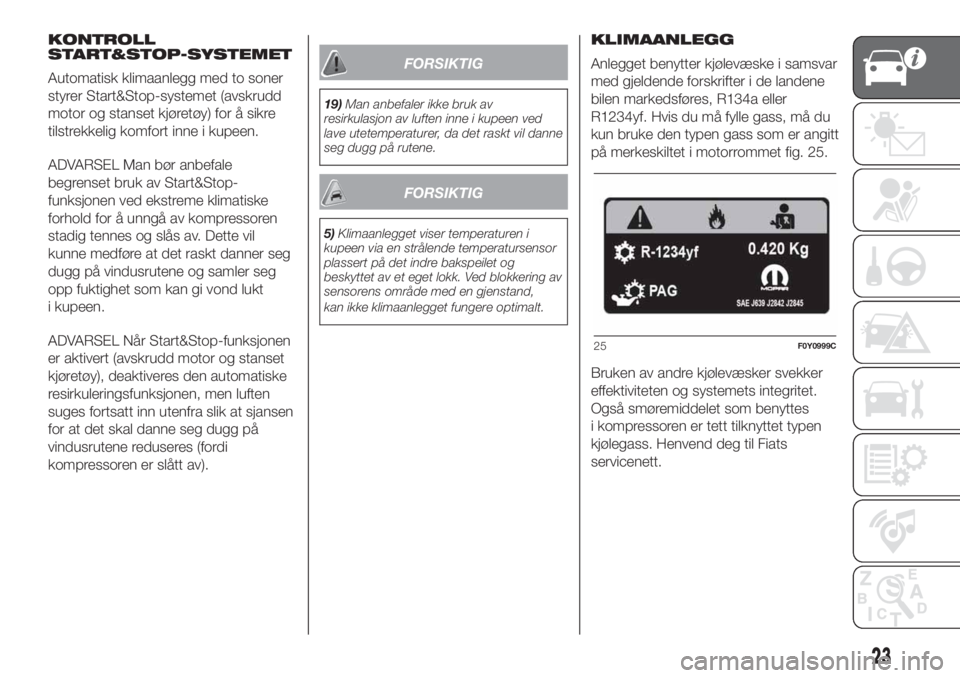

START&STOP-SYSTEMET
Automatisk klimaanlegg med to soner
styrer Start&Stop-systemet (avskrudd
motor og stanset kjøretøy) for å sikre
tilstrekkelig komfort inne i kupeen.
ADVARSEL Man bør anbefale
begrenset bruk av Start&Stop-
funksjonen ved ekstreme klimatiske
forhold for å unngå av kompressoren
stadig tennes og slås av. Dette vil
kunne medføre at det raskt danner seg
dugg på vindusrutene og samler seg
opp fuktighet som kan gi vond lukt
i kupeen.
ADVARSEL Når Start&Stop-funksjonen
er aktivert (avskrudd motor og stanset
kjøretøy), deaktiveres den automatiske
resirkuleringsfunksjonen, men luften
suges fortsatt inn utenfra slik at sjansen
for at det skal danne seg dugg på
vindusrutene reduseres (fordi
kompressoren er slått av).
FORSIKTIG
19)Man anbefaler ikke bruk av
resirkulasjon av luften inne i kupeen ved
lave utetemperaturer, da det raskt vil danne
seg dugg på rutene.
FORSIKTIG
5)Klimaanlegget viser temperaturen i
kupeen via en strålende temperatursensor
plassert på det indre bakspeilet og
beskyttet av et eget lokk. Ved blokkering av
sensorens område med en gjenstand,
kan ikke klimaanlegget fungere optimalt.
KLIMAANLEGG
Anlegget benytter kjølevæske i samsvar
med gjeldende forskrifter i de landene
bilen markedsføres, R134a eller
R1234yf. Hvis du må fylle gass, må du
kun bruke den typen gass som er angitt
på merkeskiltet i motorrommet fig. 25.
Bruken av andre kjølevæsker svekker
effektiviteten og systemets integritet.
Også smøremiddelet som benyttes
i kompressoren er tett tilknyttet typen
kjølegass. Henvend deg til Fiats
servicenett.
25F0Y0999C
23

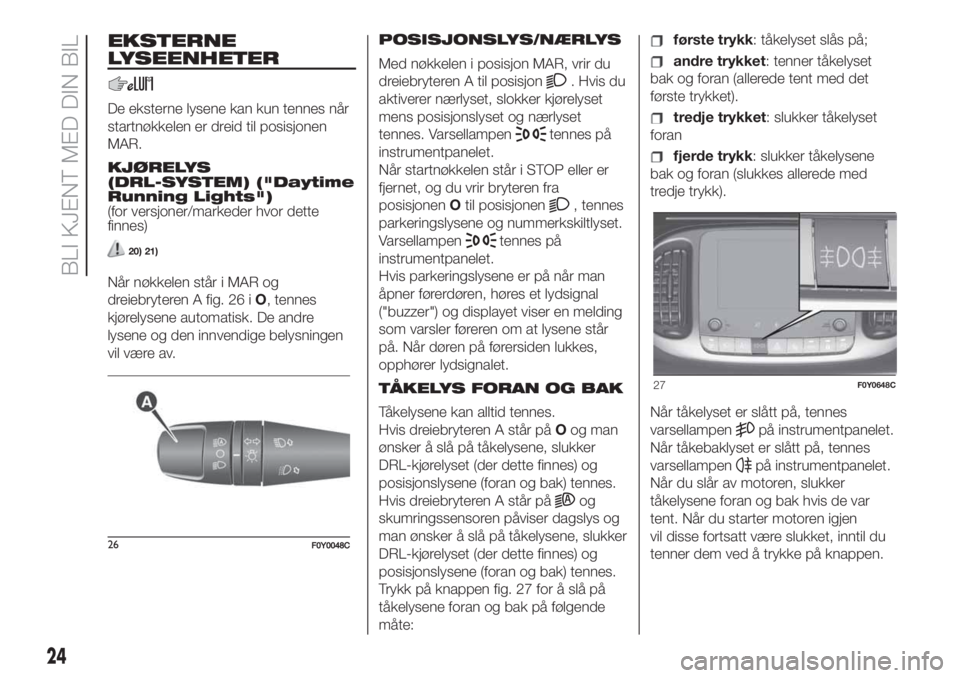

EKSTERNE
LYSEENHETER
De eksterne lysene kan kun tennes når
startnøkkelen er dreid til posisjonen
MAR.
KJØRELYS
(DRL-SYSTEM) ("Daytime
Running Lights")
(for versjoner/markeder hvor dette
finnes)
20) 21)
Når nøkkelen står i MAR og
dreiebryteren A fig. 26 iO, tennes
kjørelysene automatisk. De andre
lysene og den innvendige belysningen
vil være av.POSISJONSLYS/NÆRLYS
Med nøkkelen i posisjon MAR, vrir du
dreiebryteren A til posisjon
. Hvis du
aktiverer nærlyset, slokker kjørelyset
mens posisjonslyset og nærlyset
tennes. Varsellampen
tennes på
instrumentpanelet.
Når startnøkkelen står i STOP eller er
fjernet, og du vrir bryteren fra
posisjonenOtil posisjonen
, tennes
parkeringslysene og nummerkskiltlyset.
Varsellampen
tennes på
instrumentpanelet.
Hvis parkeringslysene er på når man
åpner førerdøren, høres et lydsignal
("buzzer") og displayet viser en melding
som varsler føreren om at lysene står
på. Når døren på førersiden lukkes,
opphører lydsignalet.
TÅKELYS FORAN OG BAK
Tåkelysene kan alltid tennes.
Hvis dreiebryteren A står påOog man
ønsker å slå på tåkelysene, slukker
DRL-kjørelyset (der dette finnes) og
posisjonslysene (foran og bak) tennes.
Hvis dreiebryteren A står på
og
skumringssensoren påviser dagslys og
man ønsker å slå på tåkelysene, slukker
DRL-kjørelyset (der dette finnes) og
posisjonslysene (foran og bak) tennes.
Trykk på knappen fig. 27 for å slå på
tåkelysene foran og bak på følgende
måte:
første trykk: tåkelyset slås på;
andre trykket: tenner tåkelyset
bak og foran (allerede tent med det
første trykket).
tredje trykket: slukker tåkelyset
foran
fjerde trykk: slukker tåkelysene
bak og foran (slukkes allerede med
tredje trykk).
Når tåkelyset er slått på, tennes
varsellampen
på instrumentpanelet.
Når tåkebaklyset er slått på, tennes
varsellampen
på instrumentpanelet.
Når du slår av motoren, slukker
tåkelysene foran og bak hvis de var
tent. Når du starter motoren igjen
vil disse fortsatt være slukket, inntil du
tenner dem ved å trykke på knappen.
27F0Y0648C
24
BLI KJENT MED DIN BIL
"&99;U;;W^’

AUTOMATISK KONTROLL
AV LYS (AUTOLIGHT)
(Skumringssensor)
(for versjoner/markeder hvor dette
finnes)
Dette er en LED-sensor som er plassert
på frontruten. Den er i stand til å
registrere variasjoner i lysstyrken utenfor
bilen.
Aktivering: vri bryter A fig. 26 i
posisjon
.
Når skumringssensoren er aktivert og
DRL-kjørelysene er tent, er det ikke
mulig å tenne fjernlysene med fast lys.
Det er kun mulig å blinke med disse.
I dette tilfellet, for å tenne fjernlysene,
må du vri dreiebryteren til
og trykke
hendelen mot instrumentbordet, eller
vente til skumringssensoren viser at det
er dårlig belysning (nærlysene er tent).
Når sensoren sender den automatiske
slokkingkommandoen, slås nærlyset av
og, etter noen sekunder, også
posisjonslysene.
ADVARSEL Sensoren er ikke i stand til
å påvise tåke. Derfor er det i slike
tilfeller nødvendig å tenne disse lysene
manuelt.FJERNLYS
Når dreiebryteren A står på
,mådu
skyve hendelen frem mot
instrumentbordet for å tenne lysene
(stabil stilling). Varsellampen
tennes
på instrumentpanelet.
Fjernlysene skrus av når man drar
spaken mot rattet.
BLINKNINGER
Trekk den venstre spaken fig. 28 mot
deg til midlertidig posisjon. Når du
slipper spaken, går den automatisk
tilbake til sitt stabile sentrum. Med
fjernlyset aktivert, lyser varsellampen
på instrumentpanelet.BLINKLYS
Flytt spaken i posisjon (stabil):
oppover: aktiverer høyre blinklys/
nedover:aktiverer venstre blinklys.
På instrumentpanelet blinker
varsellampen
eller.
Blinklyset slås av automatisk og bringer
kjøretøyet i kjøreretning rett fram.
"Lane change" funksjon (skifte av
kjørefelt)
Hver gang en ønsker å signalisere
endring av kjørefelt, sett venstre hendel
i ustabil posisjon i under halv sekund.
Viser til valgt direksjon kommer til å
aktivisere seg med 5 blink og deretter
slå seg automatisk av.
“Cornering lights”
Med tent nærlys og kjørefart på under
40 km/h, vil det tennes et lys (integrert i
tåkelyset) når du vrir rattet mye eller
når du slår på blinklyset. Dette lyset er
rettet mot svingretningen og bedrer
synsvinkelen om natten.
COURTESY LIGHTS
Funksjonen kan aktiveres og
tidsinnstilles fra menyen "Settings" i
Uconnect™-systemet. Når dørene
låses opp, tennes posisjonslysene og
dørterskellysene for det tidsrommet
som er definert i menyen.
25
"(99;U;ZZY’

Når en av dørene blir åpnet vil lysene
fortsette å lyse i 180 sekunder eller, hvis
døren lukkes, i 10 sekunder til.
“FOLLOW ME
HOME”-ENHET
Denne funksjonen muliggjør belysning
av rommet foran bilen i en viss
tidsperiode.
Aktivere
Med tenningsnøkkelen i posisjon STOP
eller tatt ut, trekk spaken mot rattet
innen 2 minutter etter at motoren er blitt
slått av. Hver gang du beveger på
spaken, forlenges tenningen av lysene
med 30 sekunder opp til et maksimum
på 210 sekunder. Deretter slukkes
lysene automatisk.
Ved hver aktivering av spaken, tennes
tilsvarende varsellampe
på
instrumentpanelet. Skjermen viser en
melding og tiden som er innstilt for
funksjonen. Varsellampen
tennes
den første gangen du beveger på
spaken og fortsetter å lyse til
funksjonen deaktiveres automatisk.
Deaktivere
Hold spaken mot rattet i mer enn 2
sekunder.
FORSIKTIG
20)Kjørelys er et alternativ til nærlys når du
kjører på dagen, dersom lys er obligatorisk
ved kjøring på dagen; på plasser hvor
dette ikke er obligatorisk er bruk av kjørelys
tillatt likevel.
21)Kjørelysene erstatter ikke nærlys når du
reiser i tunneler eller på natta. Bruk av
kjørelys er regulert av vegtrafikkloven
i landet der du befinner deg: følg loven.
INNVENDIG LYS
BELYSNINGSENHET
FORAN
Bryter A fig. 29 er brukt for å slå på/av
taklampene.
Posisjoner for bryter A:
sentral posisjon: lampene C og E
tennes/slukkes når du åpner/lukker
dørene;
trykt ned på venstre side (OFF):
lampene C og E forblir slukket;
trykt ned på høyre side (posisjon
): lampene C og E forblir på.
Tenning/slukking av lysene skjer
gradvis, og er tidsinnstilt til perioden du
går inn i og ut av bilen.
29F0Y0098C
26
BLI KJENT MED DIN BIL

VINDUSVISKER/
BAKRUTEVISKER
VINDUSVISKER /
VINDUSSPYLER
6) 7)
Funksjonen skjer kun når startnøkkelen
står i posisjon MAR.
Dreiebryteren A fig. 30 kan stå i fem
ulike posisjoner:
vindusvisker rolig
intervallfunksjon i 10 sekunder
"raskere" intervallfunksjon enn den
foregående (henger sammen med
hastigheten)
LOlangsom kontinuerlig drift
HIhurtig kontinuerlig funksjon
funksjon MISTVed å flytte spaken opp (midlertidig
posisjon), aktiverer du MIST-funksjonen
: funksjonen er begrenset til den
tiden spaken er i denne posisjonen. Da
du slipper den, går spaken tilbake til
sin posisjon og stopper viskeren
automatisk. Denne funksjonen er nyttig
for å fjerne, for eksempel små mengder
forurensning fra frontruten eller
morgendugg.
Funksjonen "Smart vasking"
Trekk spaken mot rattet (midlertidig
posisjon) for å bruke vindusspyleren.
Med spaken trekket for en tid over enn
et halvt sekund, beveger seg
vindusviskeren med den aktive
kommandoen.
Når man slipper hendelen, slår
vindusviskeren tre slag. Hvis hendelen
står i
stilling, avsluttes deretter
vaskesyklusen med et siste viskerslag
etter en pause på 6 sekunder.
Når dreiebryteren står påLOellerHI,
utføres ikke "smart-vask"-funksjonen.
Løfte opp vindusviskerne ("Service
position" funksjon)
Denne funksjonen gjør at man kan
skifte vindusviskerne eller beskytte dem
hvis det er is eller snø.Aktivering funksjon
vri dreiebryteren A til
(vindusviskeren stopper)
vri tenningsnøkkelen til STOP-
posisjon;
vri tenningsnøkkelen til STOP. Flytt
innen 2 minutter den høyre hendelen til
MIST
i minst et halvt sekund, slik
at vindusviskeren slår ett slag. Dette
kan gjøres maksimum 3 ganger. Sett til
slutt vindusviskerne i den beste
stillingen for utskifting av viskerbladene.
vri tenningsnøkkelen til MAR for å
senke vindusviskerne.
Funksjonen deaktiveres neste gang du
starter bilen, hvis du starter
vindusviskerne eller når bilen er i
bevegelse (mer enn 5 km/t).
ADVARSEL Sett tilbake bladene på
frontruten før du aktiverer
vindusviskerne igjen og/eller vri
startnøkkelen til MAR.
ADVARSEL Før du aktivere funksjonen,
skal du forsikre deg om at frontruten
er fri for snø eller is når motoren starter.
30F0Y0608C
27

REGNSENSOR
(for versjoner/markeder hvor dette
finnes)
22)8) 9)
Denne er plassert bak det innvendige
bakspeilet, på frontruten.
Sensoren er aktivert når
tenningsnøkkelen står på MAR og
deaktivert når tenningsnøkkelen står på
STOP.
Sensoren er i stand til å måle mengden
av regn, og følgelig å håndtere
modusen for automatisk tørking av
frontruten i henhold til vannet som
finnes på ruten (se avsnittet
"Automatiske vindusvisker").
AUTOMATISKE
VINDUSVISKER
Aktivere
Bruk menyen "Settings" iUconnect™-
systemet (for ytterligere informasjon,
se beskrivelse i tillegget som du finner
på nettet) og vri dreiebryteren A til
eller
.
Blokkering
Hvis du stiller startnøkkelen i STOP,
mens du lar dreiebryteren A stå i
posisjon
eller, skjer ingen
tørkesyklus utføres ved neste oppstart
(med startnøkkelen i MAR), på grunn av
systemsikkerheten.Deaktivere
Bruk menyen "Settings" iUconnect™-
systemet (for ytterligere informasjon,
se beskrivelse i tillegget som du finner
på nettet) eller vri dreiebryteren A til
en annen stilling enn
intervallfunksjonene (
eller).
BAKRUTETØRKER/
BAKRUTESPYLER
10)
Funksjonen skjer kun når startnøkkelen
står i posisjon MAR.
Dreiebryteren B fig. 31 kan settes i
følgende stillinger:
bakre vindusvisker rolige
intermitterende funksjon
kontinuerlig drift uten pausetiden
mellom de to slagene.Bakruteviskeren kan aktiveres på
følgende måter:
midlertidigmed en pause på
omtrent to sekunder mellom de
to slagene, når dreiebryteren B er i
posisjon
og viskeren ikke er i drift
synkron(med halvert
vindusviskerfrekvens) når dreiebryteren
B står på
og vindusviskeren er i
funksjon eller når dreiebryteren B står
på
, giret står i revers og
vindusviskeren er i funksjon
fortsettnår dreiebryteren B er på
Skyv spaken mot dashbordet
(midlertidig posisjon) for å aktiver
bakrutespylerens stråle. Når du skyver
spaken, aktiveres front- og
bakrutespyleren automatisk, med bare
én bevegelse.
Når du slipper spaken, utføres tre slag,
som for vindusviskeren. Hvis
plasseringen er
(bakre vindusvisker er
stille), blir vaskesyklusen slutført med
en endelig bevegelse, etter en pause på
6 sekunder. Den smarte vaskesyklusen
vil ikke bli utført hvis dreiebryteren
står i posisjonen
.
I det tilfelle hvor man utfører en
anmodning for vasking i en tid som er
større enn 30 sekunder, vil
vaskesyklusen bli blokkert, som
beskrevet i avsnittet "Smart vasking".
31F0Y0655C
28
BLI KJENT MED DIN BIL
