FIAT 500L LIVING 2019 Libretto Uso Manutenzione (in Italian)

Versioni 7 posti
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore (*)
Passeggero
posteriore
centrale 2a filaPasseggeri
posteriori
laterali 2a filaPasseggeri
posteriori
laterali 3a fila
(**) Air bag attivoAir bag
disattivo
Gruppo 0, 0+ fino a 13 kg X U X U X
Gruppo 1 9-18 kg X U X U UF (***)
Gruppo 2 15-25 kg U U X U UF (***)
Gruppo 3 22- 36 kg U U X U UF (***)
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria “Universale“ secondo il Regolamento Europeo CEE-R44 per i “Gruppi”
indicati.
UF = Idoneo per i sistemi di ritenuta della categoria “Universale” rivolti fronte marcia secondo il Regolamento Europeo CEE-R44
per i “Gruppi” indicati.
(*) IMPORTANTE NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag
attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag
(vedere quanto descritto nel paragrafo “Sistema di protezione supplementare (SRS) - Airbag”).
(**) Per versioni/mercati, dove previsto.
(***) Necessario agire sulla regolazione del sedile della seconda fila.
89

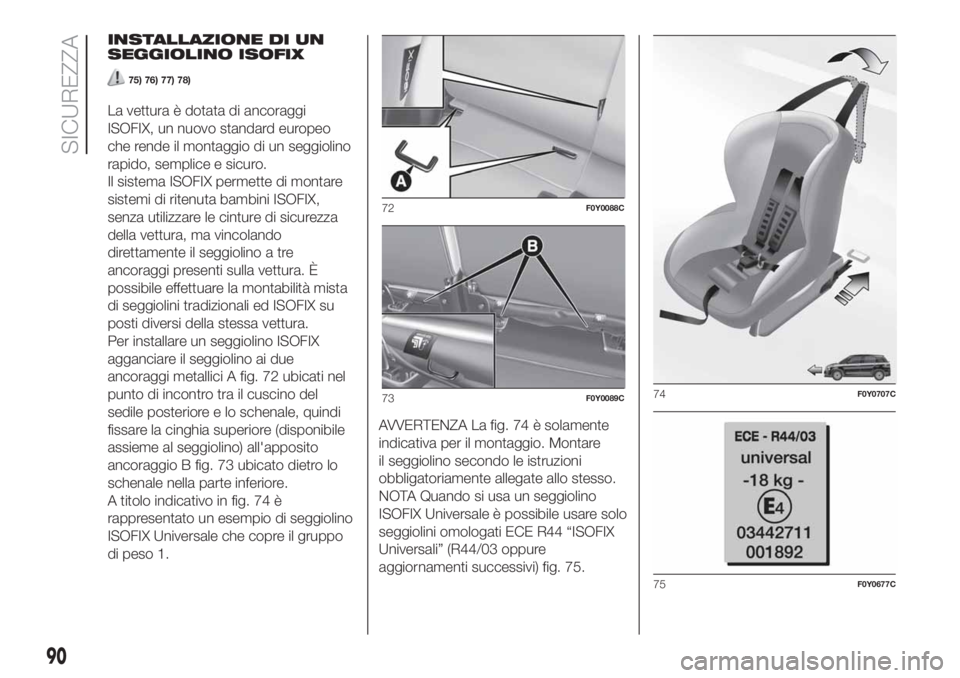

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
75) 76) 77) 78)
La vettura è dotata di ancoraggi
ISOFIX, un nuovo standard europeo
che rende il montaggio di un seggiolino
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX,
senza utilizzare le cinture di sicurezza
della vettura, ma vincolando
direttamente il seggiolino a tre
ancoraggi presenti sulla vettura. È
possibile effettuare la montabilità mista
di seggiolini tradizionali ed ISOFIX su
posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX
agganciare il seggiolino ai due
ancoraggi metallici A fig. 72 ubicati nel
punto di incontro tra il cuscino del
sedile posteriore e lo schenale, quindi
fissare la cinghia superiore (disponibile
assieme al seggiolino) all'apposito
ancoraggio B fig. 73 ubicato dietro lo
schenale nella parte inferiore.
A titolo indicativo in fig. 74 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo
di peso 1.AVVERTENZA La fig. 74 è solamente
indicativa per il montaggio. Montare
il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino
ISOFIX Universale è possibile usare solo
seggiolini omologati ECE R44 “ISOFIX
Universali” (R44/03 oppure
aggiornamenti successivi) fig. 75.
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
90
SICUREZZA

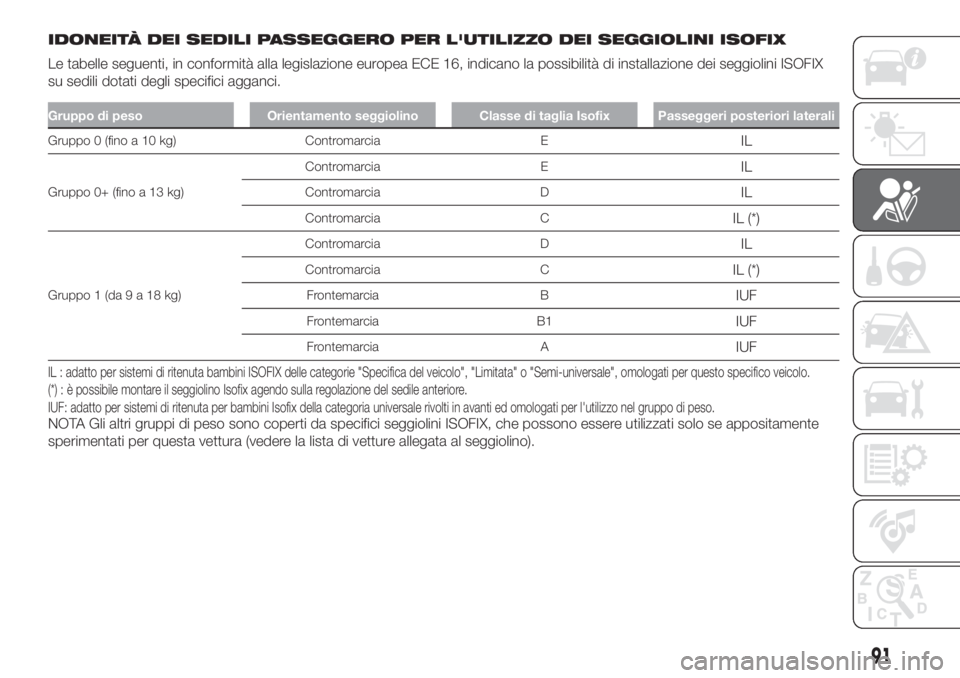

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
Le tabelle seguenti, in conformità alla legislazione europea ECE 16, indicano la possibilità di installazione dei seggiolini ISOFIX
su sedili dotati degli specifici agganci.
Gruppo di peso Orientamento seggiolino Classe di taglia Isofix Passeggeri posteriori laterali
Gruppo 0 (fino a 10 kg) Contromarcia EIL
Gruppo 0+ (fino a 13 kg)Contromarcia E
IL
Contromarcia DIL
Contromarcia CIL (*)
Gruppo 1 (da9a18kg)Contromarcia D
IL
Contromarcia CIL (*)
Frontemarcia BIUF
Frontemarcia B1IUF
Frontemarcia AIUF
IL : adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico veicolo.
(*) : è possibile montare il seggiolino Isofix agendo sulla regolazione del sedile anteriore.
IUF: adatto per sistemi di ritenuta per bambini Isofix della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
NOTA Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
91

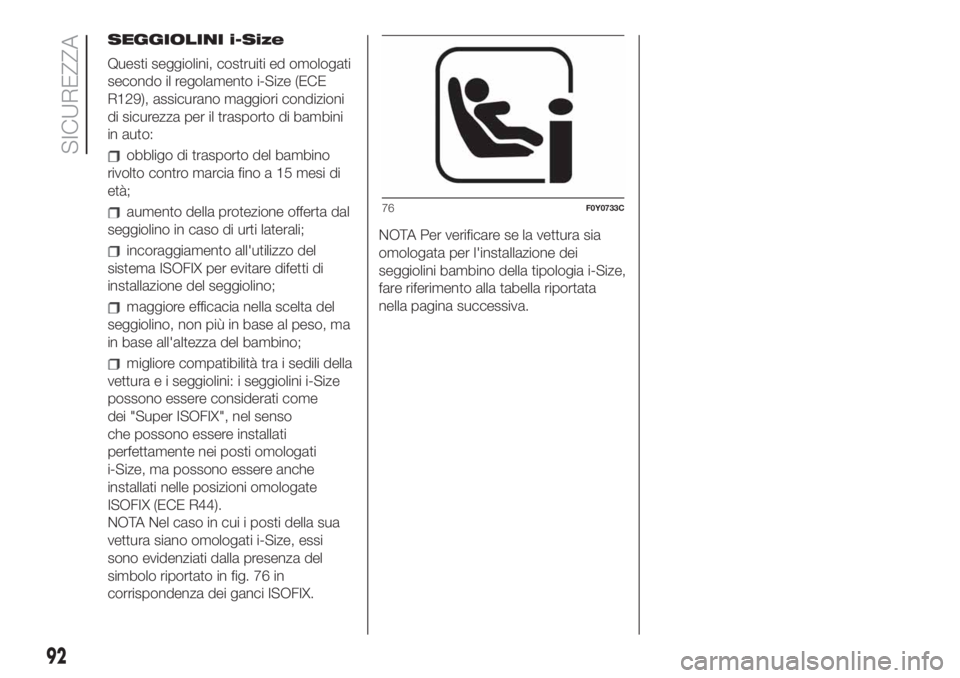

SEGGIOLINI i-Size
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come
dei "Super ISOFIX", nel senso
che possono essere installati
perfettamente nei posti omologati
i-Size, ma possono essere anche
installati nelle posizioni omologate
ISOFIX (ECE R44).
NOTA Nel caso in cui i posti della sua
vettura siano omologati i-Size, essi
sono evidenziati dalla presenza del
simbolo riportato in fig. 76 in
corrispondenza dei ganci ISOFIX.NOTA Per verificare se la vettura sia
omologata per l'installazione dei
seggiolini bambino della tipologia i-Size,
fare riferimento alla tabella riportata
nella pagina successiva.
76F0Y0733C
92
SICUREZZA

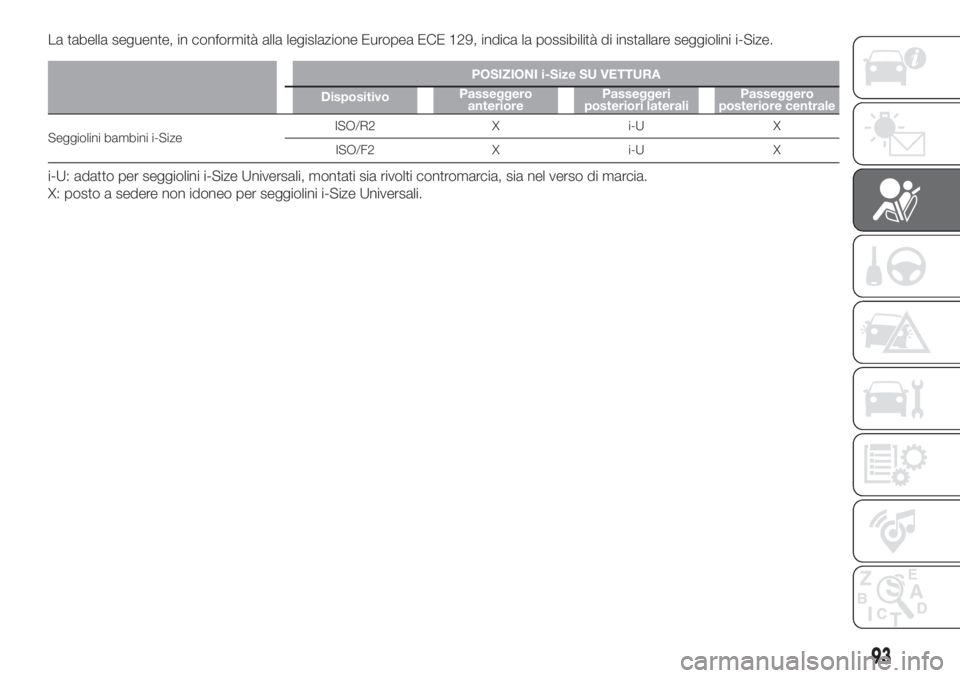

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
93

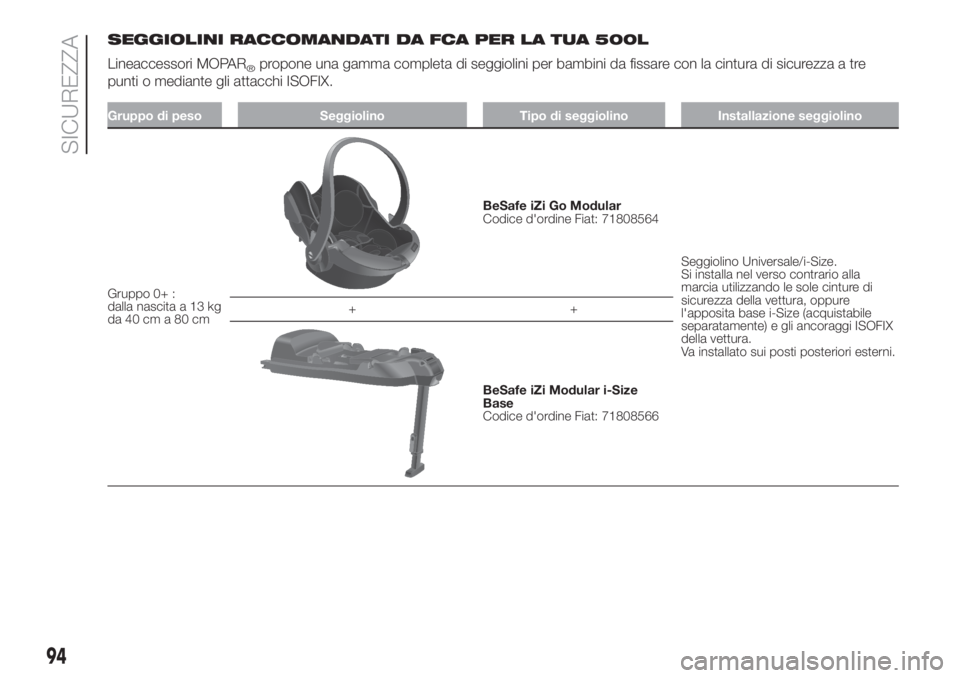

SEGGIOLINI RACCOMANDATI DA FCA PER LA TUA 500L
Lineaccessori MOPAR
®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ :
dalla nascita a 13 kg
da 40 cm a 80 cm
BeSafe iZi Go Modular
Codice d'ordine Fiat: 71808564
Seggiolino Universale/i-Size.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base i-Size (acquistabile
separatamente) e gli ancoraggi ISOFIX
della vettura.
Va installato sui posti posteriori esterni. ++
BeSafe iZi Modular i-Size
Base
Codice d'ordine Fiat: 71808566
94
SICUREZZA

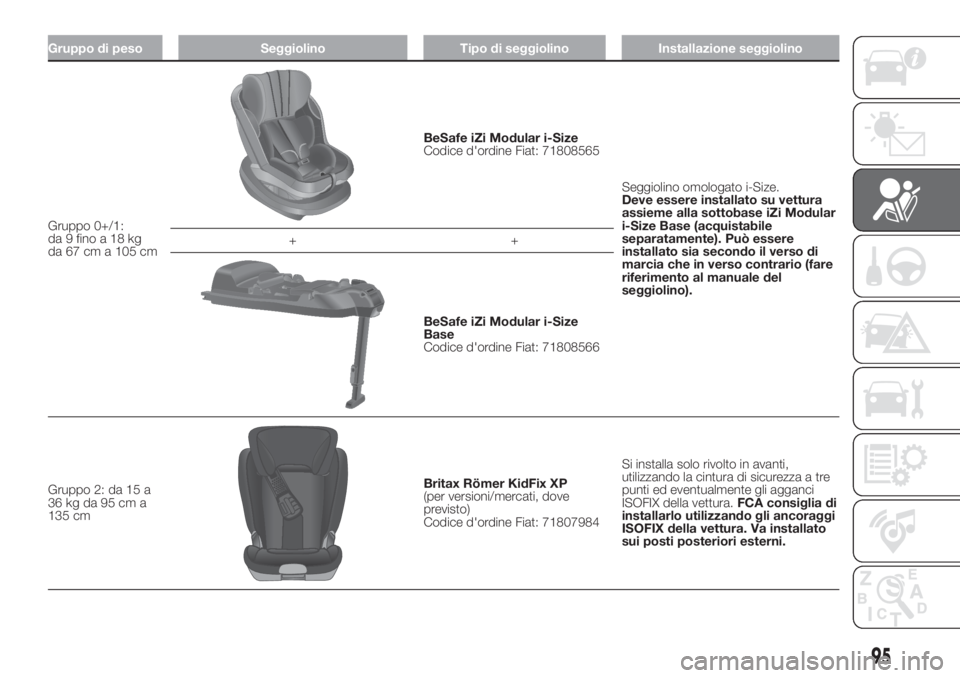

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+/1:
da9finoa18kg
da 67 cm a 105 cm
BeSafe iZi Modular i-Size
Codice d'ordine Fiat: 71808565
Seggiolino omologato i-Size.
Deve essere installato su vettura
assieme alla sottobase iZi Modular
i-Size Base (acquistabile
separatamente). Può essere
installato sia secondo il verso di
marcia che in verso contrario (fare
riferimento al manuale del
seggiolino). ++
BeSafe iZi Modular i-Size
Base
Codice d'ordine Fiat: 71808566
Gruppo 2: da 15 a
36 kg da 95 cm a
135 cm
Britax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX della vettura.FCA consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura. Va installato
sui posti posteriori esterni.
95

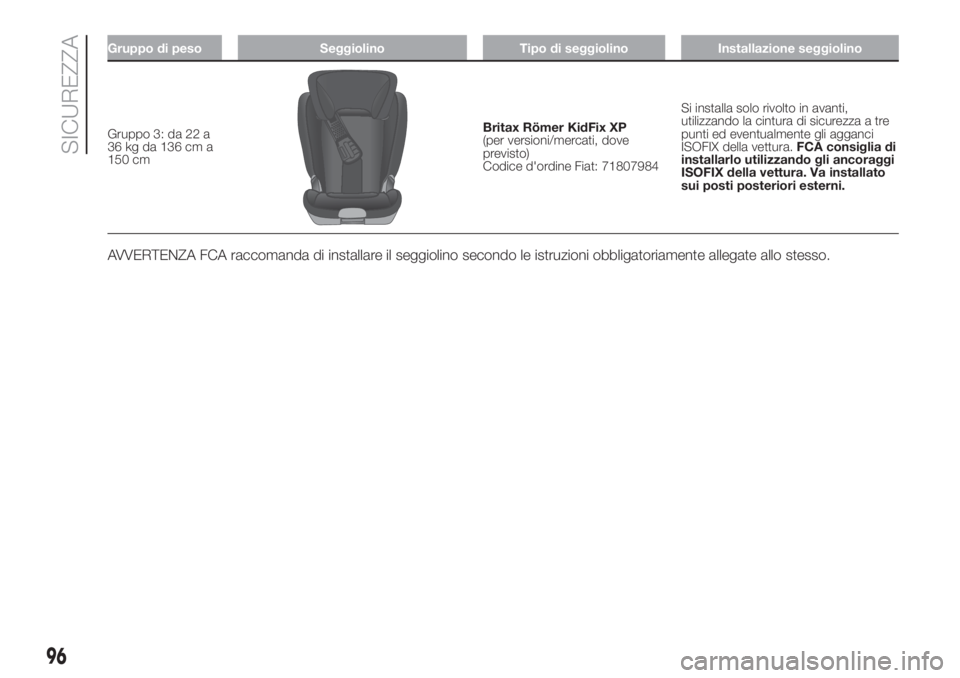

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 3: da 22 a
36 kg da 136 cm a
150 cmBritax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX della vettura.FCA consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura. Va installato
sui posti posteriori esterni.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
96
SICUREZZA

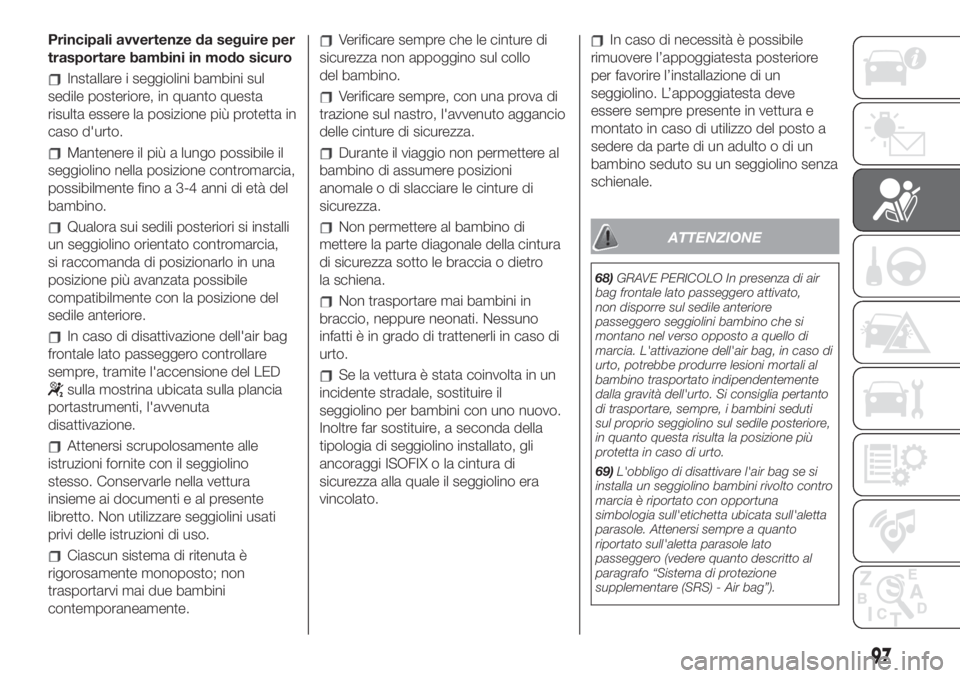

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
Qualora sui sedili posteriori si installi
un seggiolino orientato contromarcia,
si raccomanda di posizionarlo in una
posizione più avanzata possibile
compatibilmente con la posizione del
sedile anteriore.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione del LED
sulla mostrina ubicata sulla plancia
portastrumenti, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo
del bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro
la schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il
seggiolino per bambini con uno nuovo.
Inoltre far sostituire, a seconda della
tipologia di seggiolino installato, gli
ancoraggi ISOFIX o la cintura di
sicurezza alla quale il seggiolino era
vincolato.
In caso di necessità è possibile
rimuovere l’appoggiatesta posteriore
per favorire l’installazione di un
seggiolino. L’appoggiatesta deve
essere sempre presente in vettura e
montato in caso di utilizzo del posto a
sedere da parte di un adulto o di un
bambino seduto su un seggiolino senza
schienale.
ATTENZIONE
68)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato,
non disporre sul sedile anteriore
passeggero seggiolini bambino che si
montano nel verso opposto a quello di
marcia. L'attivazione dell'air bag, in caso di
urto, potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti
sul proprio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione più
protetta in caso di urto.
69)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo “Sistema di protezione
supplementare (SRS) - Air bag”).
97

70)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display
(vedere quanto descritto al paragrafo
“Display” nel capitolo “Conoscenza del
quadro strumenti”), verificandone
l'avvenuta disattivazione tramite
l'accensione del LED
sulla mostrina
ubicata sulla plancia portastrumenti. Inoltre
il sedile passeggero dovrà essere regolato
nella posizione più arretrata, al fine di
evitare eventuali contatti del seggiolino
bambini con la plancia.
71)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino.
72)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Costruttore.
73)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita
che, in caso di brusca frenata o di
incidente, possa provocare lesioni agli
occupanti.74)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
75)Assicurarsi sempre che il tratto a
bandoliera della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado
di trattenere il bambino, con il rischio
di provocarne lesioni anche mortali.
Il bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
76)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
77)Se un seggiolino ISOFIX Universale non
è fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.
78)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti
che accertano l'avvenuto aggancio.
Attenersi in ogni caso alle istruzioni di
montaggio, smontaggio e posizionamento,
che il Produttore del seggiolino è tenuto
a fornire con lo stesso.
SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura è dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag per le ginocchia del
guidatore (per versioni/mercati, dove
previsto);
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(Side bag) di guidatore e passeggero
(per versioni/mercati, dove previsto);
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (Window bag).
AIR BAG FRONTALI
Gli air bag frontali (guidatore e
passeggero) e l'air bag per le ginocchia
del guidatore (per versioni/mercati,
dove previsto) proteggono gli occupanti
dei posti anteriori negli urti frontali di
severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
98
SICUREZZA
