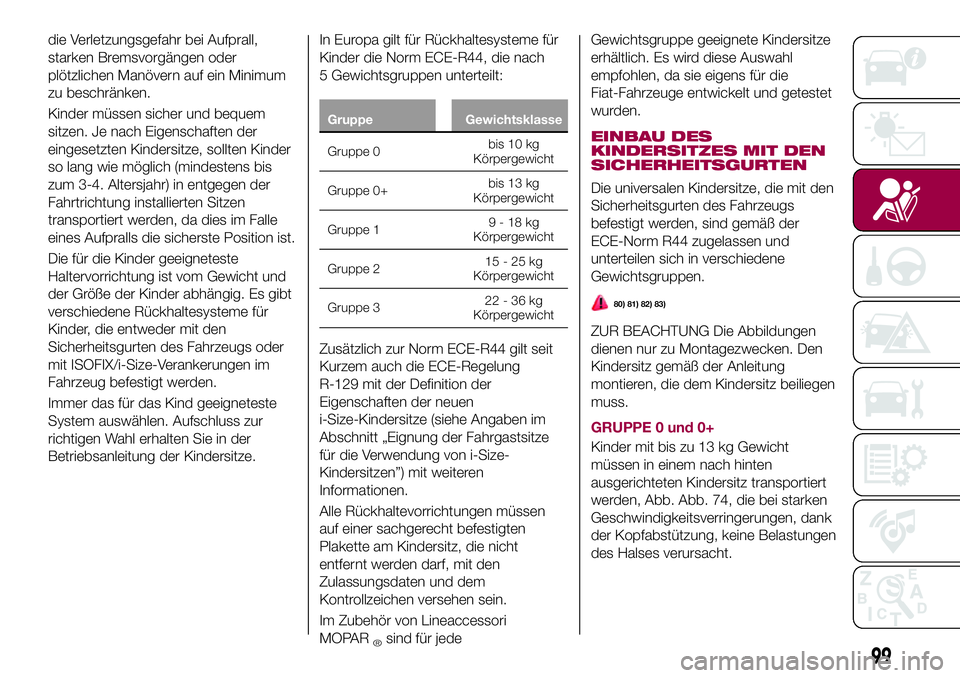

die Verletzungsgefahr bei Aufprall,
starken Bremsvorgängen oder
plötzlichen Manövern auf ein Minimum
zu beschränken.
Kinder müssen sicher und bequem
sitzen. Je nach Eigenschaften der
eingesetzten Kindersitze, sollten Kinder
so lang wie möglich (mindestens bis
zum 3-4. Altersjahr) in entgegen der
Fahrtrichtung installierten Sitzen
transportiert werden, da dies im Falle
eines Aufpralls die sicherste Position ist.
Die für die Kinder geeigneteste
Haltervorrichtung ist vom Gewicht und
der Größe der Kinder abhängig. Es gibt
verschiedene Rückhaltesysteme für
Kinder, die entweder mit den
Sicherheitsgurten des Fahrzeugs oder
mit ISOFIX/i-Size-Verankerungen im
Fahrzeug befestigt werden.
Immer das für das Kind geeigneteste
System auswählen. Aufschluss zur
richtigen Wahl erhalten Sie in der
Betriebsanleitung der Kindersitze.In Europa gilt für Rückhaltesysteme für
Kinder die Norm ECE-R44, die nach
5 Gewichtsgruppen unterteilt:
Gruppe Gewichtsklasse
Gruppe 0bis 10 kg
Körpergewicht
Gruppe 0+bis 13 kg
Körpergewicht
Gruppe 19-18kg
Körpergewicht
Gruppe 215-25kg
Körpergewicht
Gruppe 322-36kg
Körpergewicht
Zusätzlich zur Norm ECE-R44 gilt seit
Kurzem auch die ECE-Regelung
R-129 mit der Definition der
Eigenschaften der neuen
i-Size-Kindersitze (siehe Angaben im
Abschnitt „Eignung der Fahrgastsitze
für die Verwendung von i-Size-
Kindersitzen”) mit weiteren
Informationen.
Alle Rückhaltevorrichtungen müssen
auf einer sachgerecht befestigten
Plakette am Kindersitz, die nicht
entfernt werden darf, mit den
Zulassungsdaten und dem
Kontrollzeichen versehen sein.
Im Zubehör von Lineaccessori
MOPAR
®sind für jedeGewichtsgruppe geeignete Kindersitze
erhältlich. Es wird diese Auswahl
empfohlen, da sie eigens für die
Fiat-Fahrzeuge entwickelt und getestet
wurden.
EINBAU DES
KINDERSITZES MIT DEN
SICHERHEITSGURTEN
Die universalen Kindersitze, die mit den
Sicherheitsgurten des Fahrzeugs
befestigt werden, sind gemäß der
ECE-Norm R44 zugelassen und
unterteilen sich in verschiedene
Gewichtsgruppen.
80) 81) 82) 83)
ZUR BEACHTUNG Die Abbildungen
dienen nur zu Montagezwecken. Den
Kindersitz gemäß der Anleitung
montieren, die dem Kindersitz beiliegen
muss.
GRUPPE 0 und 0+
Kinder mit bis zu 13 kg Gewicht
müssen in einem nach hinten
ausgerichteten Kindersitz transportiert
werden, Abb. Abb. 74, die bei starken
Geschwindigkeitsverringerungen, dank
der Kopfabstützung, keine Belastungen
des Halses verursacht.
99

Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeugs
befestigt, wie in Abb. 74 angegeben,
und muss das Kind durch die
eingebauten Gurte zurückhalten.
Gruppe 1
Wiegt das Kind zwischen 9 und 18 kg,
kann es mit dem Gesicht nach vorne
Abb. 75 transportiert werden.Gruppe 2
Kinder mit einem Körpergewicht
zwischen 15 und 25 kg können direkt
durch die Sicherheitsgurte des
Fahrzeugs gehalten werden Abb. 76.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale
Gurtverlauf am Oberkörper und nicht
am Hals erfolgt, während das horizontal
verlaufende Gurtband am Becken und
nicht am Bauch des Kindes anliegt.Gruppe 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Die Abb. 77 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
74F1B0110C
75F1B0111C
76F1B0112C
77F1B0113C
100
SICHERHEIT

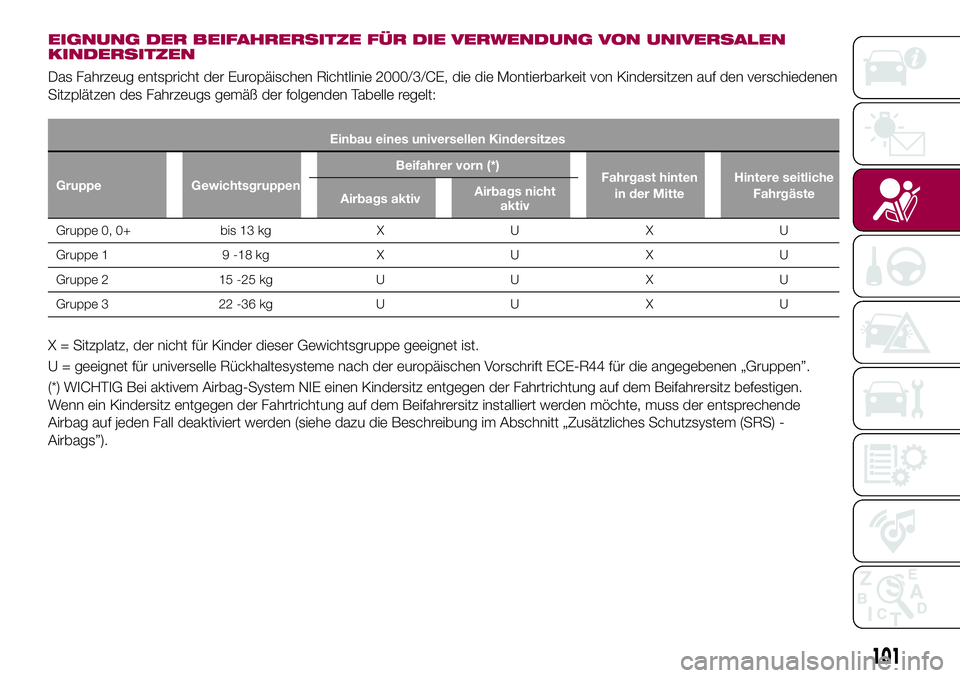

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN
KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Einbau eines universellen Kindersitzes
Gruppe GewichtsgruppenBeifahrer vorn (*)
Fahrgast hinten
in der MitteHintere seitliche
Fahrgäste
Airbags aktivAirbags nicht
aktiv
Gruppe 0, 0+ bis 13 kg X U X U
Gruppe 1 9 -18 kg X U X U
Gruppe 2 15 -25 kg U U X U
Gruppe 3 22 -36 kg U U X U
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
(*) WICHTIG Bei aktivem Airbag-System NIE einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz befestigen.
Wenn ein Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz installiert werden möchte, muss der entsprechende
Airbag auf jeden Fall deaktiviert werden (siehe dazu die Beschreibung im Abschnitt „Zusätzliches Schutzsystem (SRS) -
Airbags”).
101

EINBAU EINES
ISOFIX-KINDERSITZES
84) 85) 86)
Bei einigen Versionen sind die hinteren
äußeren Sitzplätze mit ISOFIX-
Verankerungen für die einfache,
schnelle und sichere Befestigung von
Kindersitzen versehen. Das
ISOFIX-System ermöglicht den Einbau
von ISOFIX-Rückhaltesystemen ohne
Einsatz der Sicherheitsgurte des
Fahrzeugs, sondern durch direkte
Befestigung des Kindersitzes an drei
Verankerungen im Fahrzeug.
Eine gemischte Montage mit normalen
Kindersitzen und Kindersitzen ISOFIX ist
für die verschiedenen Sitzplätze im
Fahrzeug möglich.Haken Sie den ISOFIX-Kindersitz in den
unteren Metallverankerungen A
Abb. 78 die sich am Vereinigungspunkt
zwischen hinterem Kissen und
Rückenlehne befinden und befestigen
Sie dann den oberen Gurt (des
Kindersitzes) an der entsprechenden
Verankerung B Abb. 79 hinter der
Rückenlehne im unteren Teil.
Als Beispiel wird in Abb. 80 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.
78F1B0114C
79F1B0115C
102
SICHERHEIT

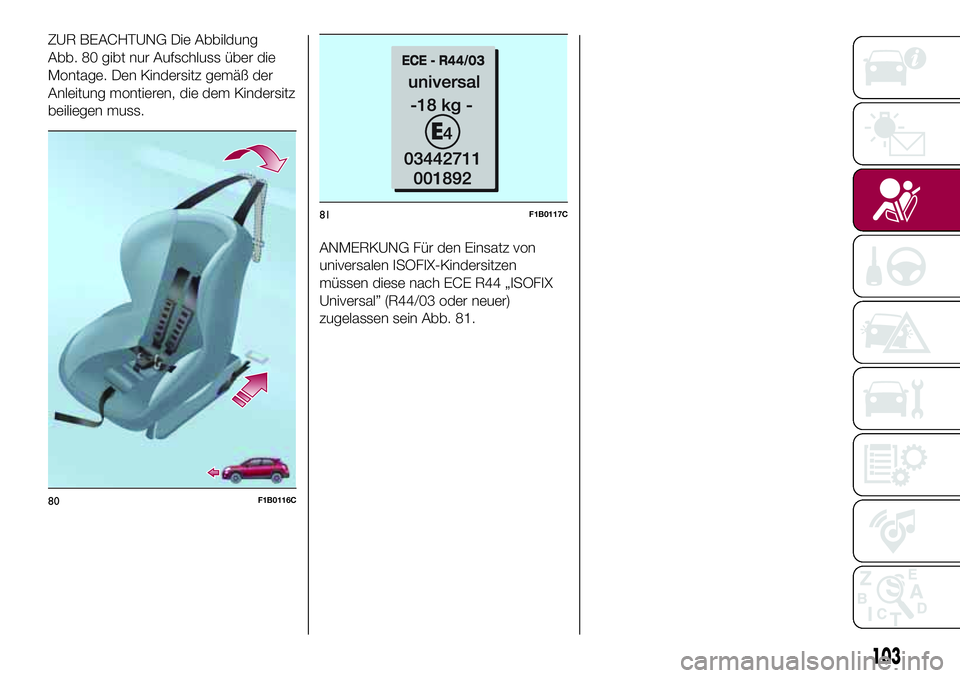

ZUR BEACHTUNG Die Abbildung
Abb. 80 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
ANMERKUNG Für den Einsatz von
universalen ISOFIX-Kindersitzen
müssen diese nach ECE R44 „ISOFIX
Universal” (R44/03 oder neuer)
zugelassen sein Abb. 81.
80F1B0116C
81F1B0117C
103

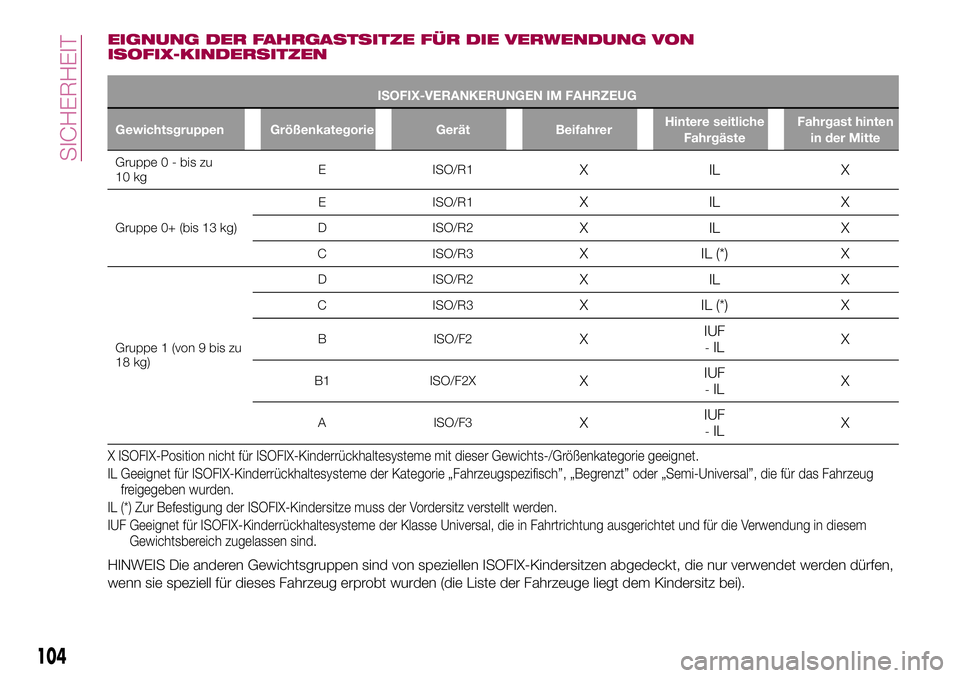

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON
ISOFIX-KINDERSITZEN
ISOFIX-VERANKERUNGEN IM FAHRZEUG
Gewichtsgruppen Größenkategorie Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten
in der Mitte
Gruppe 0 - bis zu
10 kgE ISO/R1XILX
Gruppe 0+ (bis 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (von 9 bis zu
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Größenkategorie geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die für das Fahrzeug
freigegeben wurden.
IL (*) Zur Befestigung der ISOFIX-Kindersitze muss der Vordersitz verstellt werden.
IUF Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem
Gewichtsbereich zugelassen sind.
HINWEIS Die anderen Gewichtsgruppen sind von speziellen ISOFIX-Kindersitzen abgedeckt, die nur verwendet werden dürfen,
wenn sie speziell für dieses Fahrzeug erprobt wurden (die Liste der Fahrzeuge liegt dem Kindersitz bei).
104
SICHERHEIT

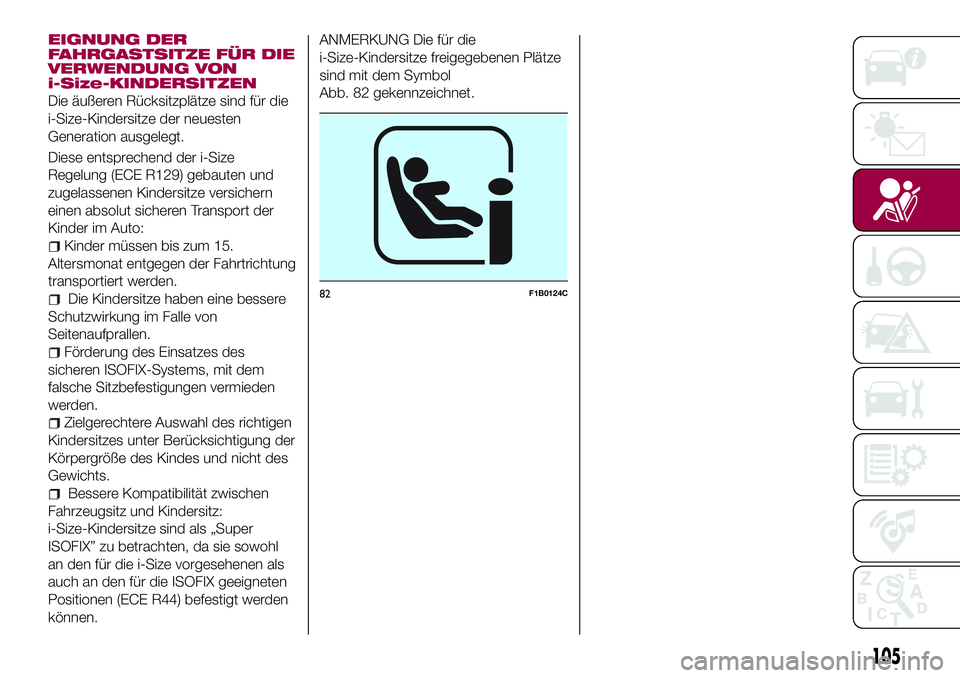

EIGNUNG DER
FAHRGASTSITZE FÜR DIE
VERWENDUNG VON
i-Size-KINDERSITZEN
Die äußeren Rücksitzplätze sind für die
i-Size-Kindersitze der neuesten
Generation ausgelegt.
Diese entsprechend der i-Size
Regelung (ECE R129) gebauten und
zugelassenen Kindersitze versichern
einen absolut sicheren Transport der
Kinder im Auto:
Kinder müssen bis zum 15.
Altersmonat entgegen der Fahrtrichtung
transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle von
Seitenaufprallen.
Förderung des Einsatzes des
sicheren ISOFIX-Systems, mit dem
falsche Sitzbefestigungen vermieden
werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung der
Körpergröße des Kindes und nicht des
Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz:
i-Size-Kindersitze sind als „Super
ISOFIX” zu betrachten, da sie sowohl
an den für die i-Size vorgesehenen als
auch an den für die ISOFIX geeigneten
Positionen (ECE R44) befestigt werden
können.ANMERKUNG Die für die
i-Size-Kindersitze freigegebenen Plätze
sind mit dem Symbol
Abb. 82 gekennzeichnet.
82F1B0124C
105

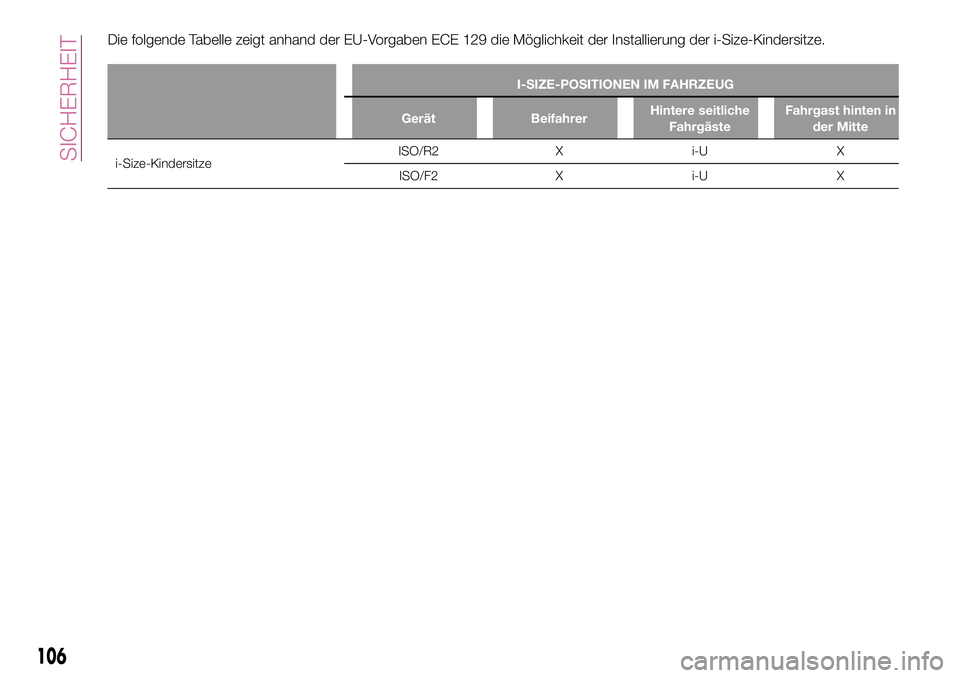

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Installierung der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2 X i-U X
ISO/F2 X i-U X
106
SICHERHEIT

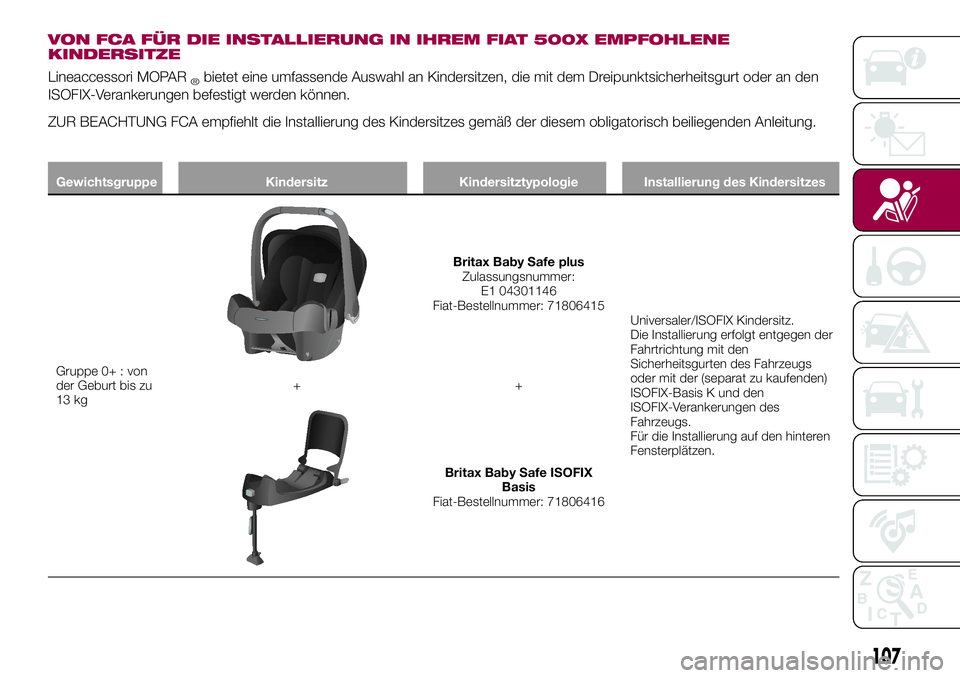

VON FCA FÜR DIE INSTALLIERUNG IN IHREM FIAT 500X EMPFOHLENE
KINDERSITZE
Lineaccessori MOPAR®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
ZUR BEACHTUNG FCA empfiehlt die Installierung des Kindersitzes gemäß der diesem obligatorisch beiliegenden Anleitung.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ : von
der Geburt bis zu
13 kg
Britax Baby Safe plus
Zulassungsnummer:
E1 04301146
Fiat-Bestellnummer: 71806415
Universaler/ISOFIX Kindersitz.
Die Installierung erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs
oder mit der (separat zu kaufenden)
ISOFIX-Basis K und den
ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
Britax Baby Safe ISOFIX
Basis
Fiat-Bestellnummer: 71806416
107

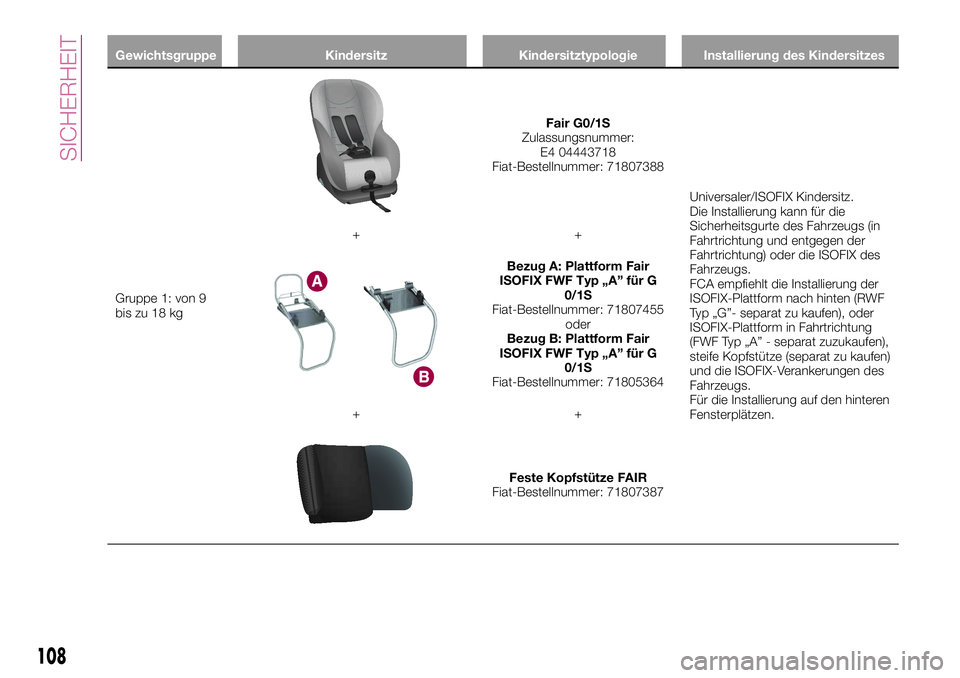

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9
bis zu 18 kg
Fair G0/1S
Zulassungsnummer:
E4 04443718
Fiat-Bestellnummer: 71807388
Universaler/ISOFIX Kindersitz.
Die Installierung kann für die
Sicherheitsgurte des Fahrzeugs (in
Fahrtrichtung und entgegen der
Fahrtrichtung) oder die ISOFIX des
Fahrzeugs.
FCA empfiehlt die Installierung der
ISOFIX-Plattform nach hinten (RWF
Typ „G”- separat zu kaufen), oder
ISOFIX-Plattform in Fahrtrichtung
(FWF Typ „A” - separat zuzukaufen),
steife Kopfstütze (separat zu kaufen)
und die ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
Bezug A: Plattform Fair
ISOFIX FWF Typ „A” für G
0/1S
Fiat-Bestellnummer: 71807455
oder
Bezug B: Plattform Fair
ISOFIX FWF Typ „A” für G
0/1S
Fiat-Bestellnummer: 71805364
++
Feste Kopfstütze FAIR
Fiat-Bestellnummer: 71807387
108
