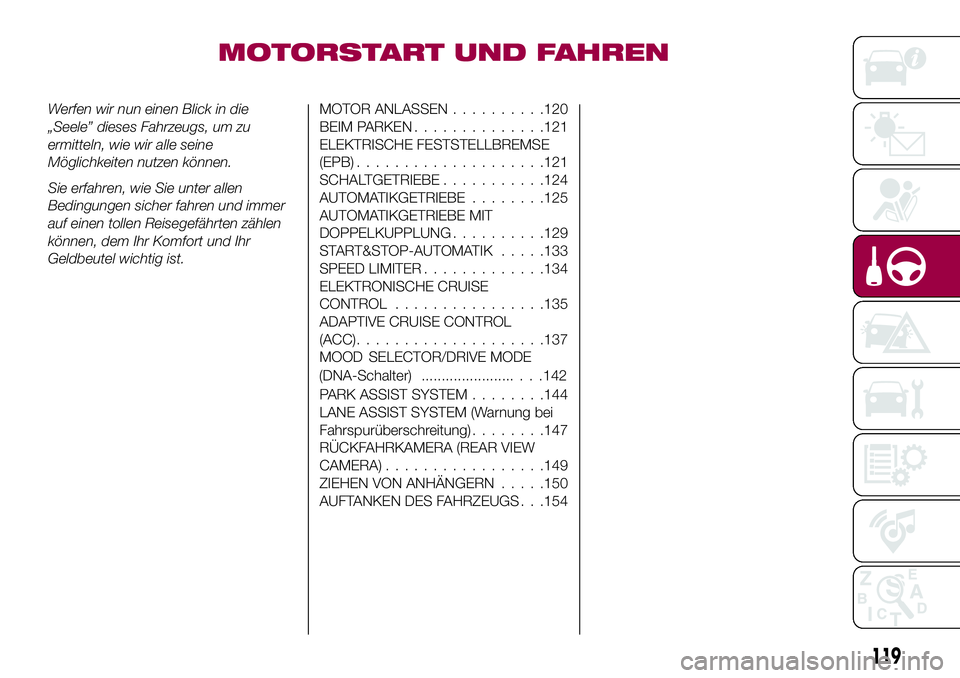

MOTORSTART UND FAHREN
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.MOTOR ANLASSEN..........120
BEIM PARKEN..............121
ELEKTRISCHE FESTSTELLBREMSE
(EPB)....................121
SCHALTGETRIEBE...........124
AUTOMATIKGETRIEBE........125
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG..........129
START&STOP-AUTOMATIK.....133
SPEED LIMITER.............134
ELEKTRONISCHE CRUISE
CONTROL................135
ADAPTIVE CRUISE CONTROL
(ACC)....................137
MOOD SELECTOR/DRIVE MODE
PARK ASSIST SYSTEM........144
LANE ASSIST SYSTEM (Warnung bei
Fahrspurüberschreitung)........147
RÜCKFAHRKAMERA (REAR VIEW
CAMERA).................149
ZIEHEN VON ANHÄNGERN.....150
AUFTANKEN DES FAHRZEUGS . . .154
119
(DNA-Schalter) ....................... . . .142

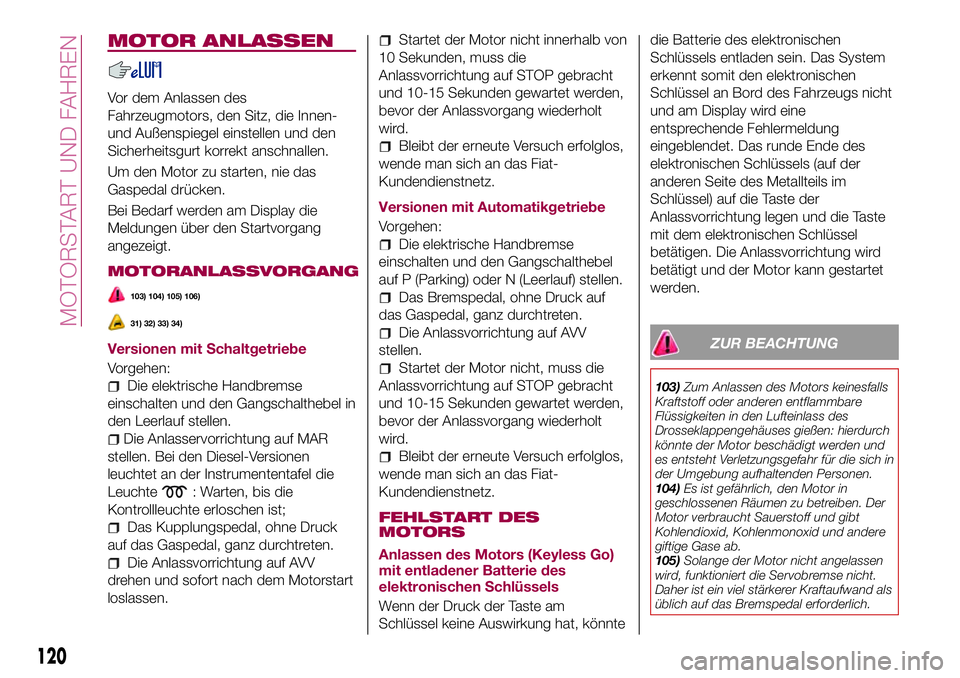

MOTOR ANLASSEN
Vor dem Anlassen des
Fahrzeugmotors, den Sitz, die Innen-
und Außenspiegel einstellen und den
Sicherheitsgurt korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
MOTORANLASSVORGANG
103) 104) 105) 106)
31) 32) 33) 34)
Versionen mit Schaltgetriebe
Vorgehen:
Die elektrische Handbremse
einschalten und den Gangschalthebel in
den Leerlauf stellen.
Die Anlasservorrichtung auf MAR
stellen. Bei den Diesel-Versionen
leuchtet an der Instrumententafel die
Leuchte
: Warten, bis die
Kontrollleuchte erloschen ist;
Das Kupplungspedal, ohne Druck
auf das Gaspedal, ganz durchtreten.
Die Anlassvorrichtung auf AVV
drehen und sofort nach dem Motorstart
loslassen.
Startet der Motor nicht innerhalb von
10 Sekunden, muss die
Anlassvorrichtung auf STOP gebracht
und 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Kundendienstnetz.
Versionen mit Automatikgetriebe
Vorgehen:
Die elektrische Handbremse
einschalten und den Gangschalthebel
auf P (Parking) oder N (Leerlauf) stellen.
Das Bremspedal, ohne Druck auf
das Gaspedal, ganz durchtreten.
Die Anlassvorrichtung auf AVV
stellen.
Startet der Motor nicht, muss die
Anlassvorrichtung auf STOP gebracht
und 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Kundendienstnetz.
FEHLSTART DES
MOTORS
Anlassen des Motors (Keyless Go)
mit entladener Batterie des
elektronischen Schlüssels
Wenn der Druck der Taste am
Schlüssel keine Auswirkung hat, könntedie Batterie des elektronischen
Schlüssels entladen sein. Das System
erkennt somit den elektronischen
Schlüssel an Bord des Fahrzeugs nicht
und am Display wird eine
entsprechende Fehlermeldung
eingeblendet. Das runde Ende des
elektronischen Schlüssels (auf der
anderen Seite des Metallteils im
Schlüssel) auf die Taste der
Anlassvorrichtung legen und die Taste
mit dem elektronischen Schlüssel
betätigen. Die Anlassvorrichtung wird
betätigt und der Motor kann gestartet
werden.
ZUR BEACHTUNG
103)Zum Anlassen des Motors keinesfalls
Kraftstoff oder anderen entflammbare
Flüssigkeiten in den Lufteinlass des
Drosseklappengehäuses gießen: hierdurch
könnte der Motor beschädigt werden und
es entsteht Verletzungsgefahr für die sich in
der Umgebung aufhaltenden Personen.
104)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
105)Solange der Motor nicht angelassen
wird, funktioniert die Servobremse nicht.
Daher ist ein viel stärkerer Kraftaufwand als
üblich auf das Bremspedal erforderlich.
120
MOTORSTART UND FAHREN

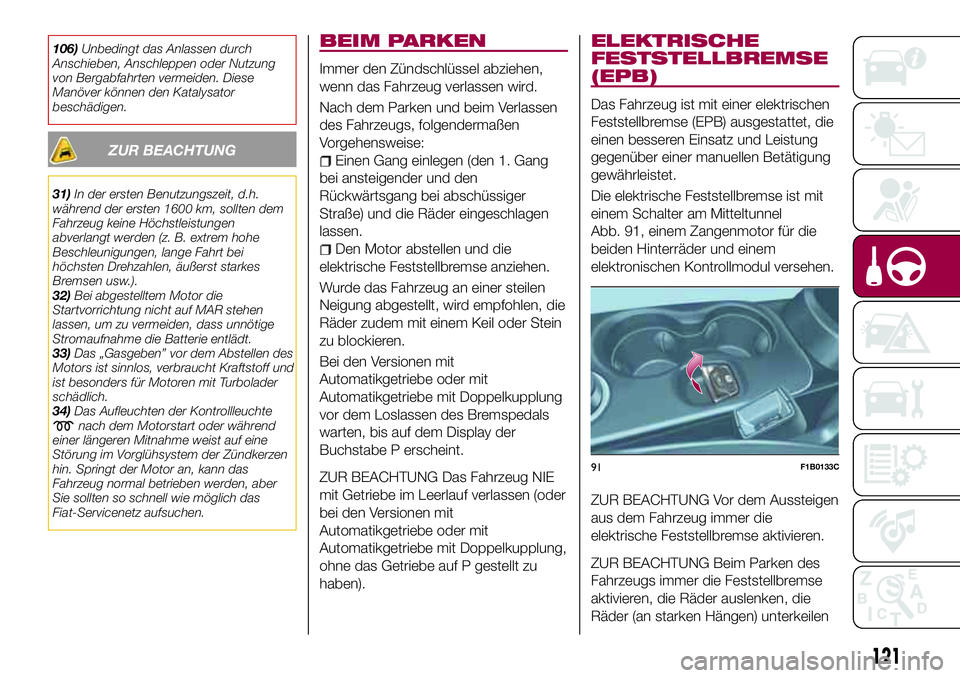

106)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung
von Bergabfahrten vermeiden. Diese
Manöver können den Katalysator
beschädigen.
ZUR BEACHTUNG
31)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km, sollten dem
Fahrzeug keine Höchstleistungen
abverlangt werden (z. B. extrem hohe
Beschleunigungen, lange Fahrt bei
höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
32)Bei abgestelltem Motor die
Startvorrichtung nicht auf MAR stehen
lassen, um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
33)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht Kraftstoff und
ist besonders für Motoren mit Turbolader
schädlich.
34)Das Aufleuchten der Kontrollleuchte
nach dem Motorstart oder während
einer längeren Mitnahme weist auf eine
Störung im Vorglühsystem der Zündkerzen
hin. Springt der Motor an, kann das
Fahrzeug normal betrieben werden, aber
Sie sollten so schnell wie möglich das
Fiat-Servicenetz aufsuchen.
BEIM PARKEN
Immer den Zündschlüssel abziehen,
wenn das Fahrzeug verlassen wird.
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
Vorgehensweise:
Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
Den Motor abstellen und die
elektrische Feststellbremse anziehen.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein
zu blockieren.
Bei den Versionen mit
Automatikgetriebe oder mit
Automatikgetriebe mit Doppelkupplung
vor dem Loslassen des Bremspedals
warten, bis auf dem Display der
Buchstabe P erscheint.
ZUR BEACHTUNG Das Fahrzeug NIE
mit Getriebe im Leerlauf verlassen (oder
bei den Versionen mit
Automatikgetriebe oder mit
Automatikgetriebe mit Doppelkupplung,
ohne das Getriebe auf P gestellt zu
haben).
ELEKTRISCHE
FESTSTELLBREMSE
(EPB)
Das Fahrzeug ist mit einer elektrischen
Feststellbremse (EPB) ausgestattet, die
einen besseren Einsatz und Leistung
gegenüber einer manuellen Betätigung
gewährleistet.
Die elektrische Feststellbremse ist mit
einem Schalter am Mitteltunnel
Abb. 91, einem Zangenmotor für die
beiden Hinterräder und einem
elektronischen Kontrollmodul versehen.
ZUR BEACHTUNG Vor dem Aussteigen
aus dem Fahrzeug immer die
elektrische Feststellbremse aktivieren.
ZUR BEACHTUNG Beim Parken des
Fahrzeugs immer die Feststellbremse
aktivieren, die Räder auslenken, die
Räder (an starken Hängen) unterkeilen
91F1B0133C
121

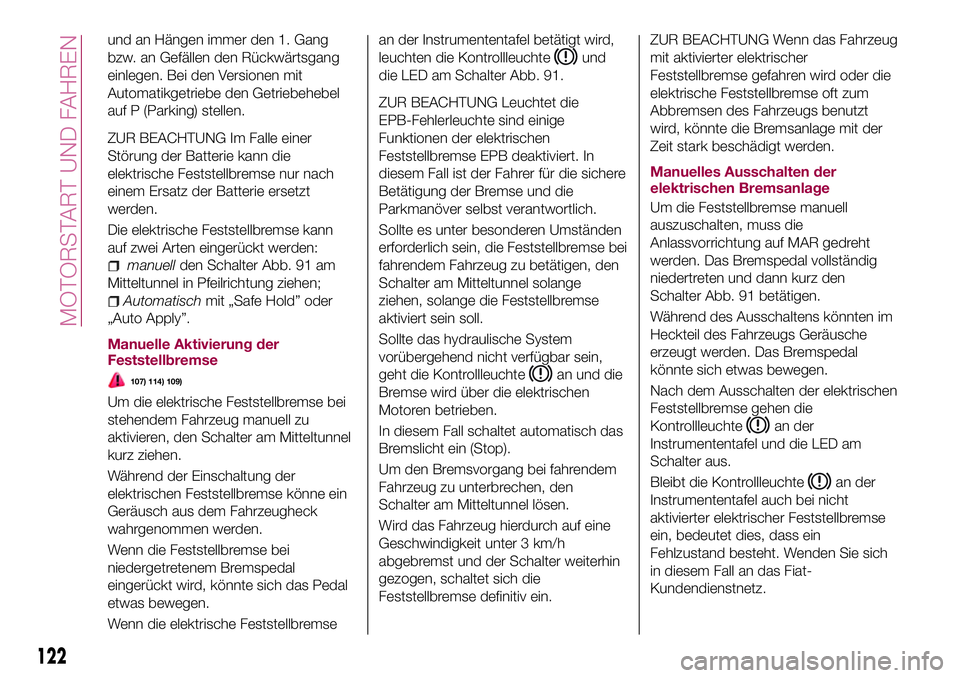

und an Hängen immer den 1. Gang
bzw. an Gefällen den Rückwärtsgang
einlegen. Bei den Versionen mit
Automatikgetriebe den Getriebehebel
auf P (Parking) stellen.
ZUR BEACHTUNG Im Falle einer
Störung der Batterie kann die
elektrische Feststellbremse nur nach
einem Ersatz der Batterie ersetzt
werden.
Die elektrische Feststellbremse kann
auf zwei Arten eingerückt werden:
manuellden Schalter Abb. 91 am
Mitteltunnel in Pfeilrichtung ziehen;
Automatischmit „Safe Hold” oder
„Auto Apply”.
Manuelle Aktivierung der
Feststellbremse
107) 114) 109)
Um die elektrische Feststellbremse bei
stehendem Fahrzeug manuell zu
aktivieren, den Schalter am Mitteltunnel
kurz ziehen.
Während der Einschaltung der
elektrischen Feststellbremse könne ein
Geräusch aus dem Fahrzeugheck
wahrgenommen werden.
Wenn die Feststellbremse bei
niedergetretenem Bremspedal
eingerückt wird, könnte sich das Pedal
etwas bewegen.
Wenn die elektrische Feststellbremsean der Instrumententafel betätigt wird,
leuchten die Kontrollleuchte
und
die LED am Schalter Abb. 91.
ZUR BEACHTUNG Leuchtet die
EPB-Fehlerleuchte sind einige
Funktionen der elektrischen
Feststellbremse EPB deaktiviert. In
diesem Fall ist der Fahrer für die sichere
Betätigung der Bremse und die
Parkmanöver selbst verantwortlich.
Sollte es unter besonderen Umständen
erforderlich sein, die Feststellbremse bei
fahrendem Fahrzeug zu betätigen, den
Schalter am Mitteltunnel solange
ziehen, solange die Feststellbremse
aktiviert sein soll.
Sollte das hydraulische System
vorübergehend nicht verfügbar sein,
geht die Kontrollleuchte
an und die
Bremse wird über die elektrischen
Motoren betrieben.
In diesem Fall schaltet automatisch das
Bremslicht ein (Stop).
Um den Bremsvorgang bei fahrendem
Fahrzeug zu unterbrechen, den
Schalter am Mitteltunnel lösen.
Wird das Fahrzeug hierdurch auf eine
Geschwindigkeit unter 3 km/h
abgebremst und der Schalter weiterhin
gezogen, schaltet sich die
Feststellbremse definitiv ein.
ZUR BEACHTUNG Wenn das Fahrzeug
mit aktivierter elektrischer
Feststellbremse gefahren wird oder die
elektrische Feststellbremse oft zum
Abbremsen des Fahrzeugs benutzt
wird, könnte die Bremsanlage mit der
Zeit stark beschädigt werden.
Manuelles Ausschalten der
elektrischen Bremsanlage
Um die Feststellbremse manuell
auszuschalten, muss die
Anlassvorrichtung auf MAR gedreht
werden. Das Bremspedal vollständig
niedertreten und dann kurz den
Schalter Abb. 91 betätigen.
Während des Ausschaltens könnten im
Heckteil des Fahrzeugs Geräusche
erzeugt werden. Das Bremspedal
könnte sich etwas bewegen.
Nach dem Ausschalten der elektrischen
Feststellbremse gehen die
Kontrollleuchte
an der
Instrumententafel und die LED am
Schalter aus.
Bleibt die Kontrollleuchte
an der
Instrumententafel auch bei nicht
aktivierter elektrischer Feststellbremse
ein, bedeutet dies, dass ein
Fehlzustand besteht. Wenden Sie sich
in diesem Fall an das Fiat-
Kundendienstnetz.
122
MOTORSTART UND FAHREN

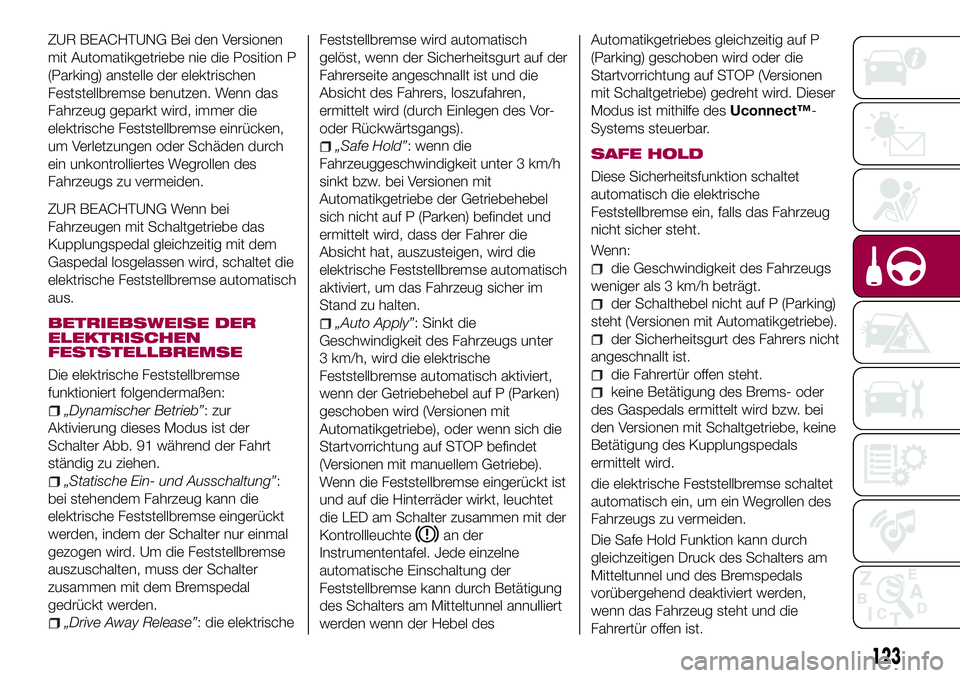

ZUR BEACHTUNG Bei den Versionen
mit Automatikgetriebe nie die Position P
(Parking) anstelle der elektrischen
Feststellbremse benutzen. Wenn das
Fahrzeug geparkt wird, immer die
elektrische Feststellbremse einrücken,
um Verletzungen oder Schäden durch
ein unkontrolliertes Wegrollen des
Fahrzeugs zu vermeiden.
ZUR BEACHTUNG Wenn bei
Fahrzeugen mit Schaltgetriebe das
Kupplungspedal gleichzeitig mit dem
Gaspedal losgelassen wird, schaltet die
elektrische Feststellbremse automatisch
aus.
BETRIEBSWEISE DER
ELEKTRISCHEN
FESTSTELLBREMSE
Die elektrische Feststellbremse
funktioniert folgendermaßen:
„Dynamischer Betrieb”: zur
Aktivierung dieses Modus ist der
Schalter Abb. 91 während der Fahrt
ständig zu ziehen.
„Statische Ein- und Ausschaltung”:
bei stehendem Fahrzeug kann die
elektrische Feststellbremse eingerückt
werden, indem der Schalter nur einmal
gezogen wird. Um die Feststellbremse
auszuschalten, muss der Schalter
zusammen mit dem Bremspedal
gedrückt werden.
„Drive Away Release”: die elektrischeFeststellbremse wird automatisch
gelöst, wenn der Sicherheitsgurt auf der
Fahrerseite angeschnallt ist und die
Absicht des Fahrers, loszufahren,
ermittelt wird (durch Einlegen des Vor-
oder Rückwärtsgangs).
„Safe Hold”: wenn die
Fahrzeuggeschwindigkeit unter 3 km/h
sinkt bzw. bei Versionen mit
Automatikgetriebe der Getriebehebel
sich nicht auf P (Parken) befindet und
ermittelt wird, dass der Fahrer die
Absicht hat, auszusteigen, wird die
elektrische Feststellbremse automatisch
aktiviert, um das Fahrzeug sicher im
Stand zu halten.
„Auto Apply”: Sinkt die
Geschwindigkeit des Fahrzeugs unter
3 km/h, wird die elektrische
Feststellbremse automatisch aktiviert,
wenn der Getriebehebel auf P (Parken)
geschoben wird (Versionen mit
Automatikgetriebe), oder wenn sich die
Startvorrichtung auf STOP befindet
(Versionen mit manuellem Getriebe).
Wenn die Feststellbremse eingerückt ist
und auf die Hinterräder wirkt, leuchtet
die LED am Schalter zusammen mit der
Kontrollleuchte
an der
Instrumententafel. Jede einzelne
automatische Einschaltung der
Feststellbremse kann durch Betätigung
des Schalters am Mitteltunnel annulliert
werden wenn der Hebel desAutomatikgetriebes gleichzeitig auf P
(Parking) geschoben wird oder die
Startvorrichtung auf STOP (Versionen
mit Schaltgetriebe) gedreht wird. Dieser
Modus ist mithilfe desUconnect™-
Systems steuerbar.
SAFE HOLD
Diese Sicherheitsfunktion schaltet
automatisch die elektrische
Feststellbremse ein, falls das Fahrzeug
nicht sicher steht.
Wenn:
die Geschwindigkeit des Fahrzeugs
weniger als 3 km/h beträgt.
der Schalthebel nicht auf P (Parking)
steht (Versionen mit Automatikgetriebe).
der Sicherheitsgurt des Fahrers nicht
angeschnallt ist.
die Fahrertür offen steht.
keine Betätigung des Brems- oder
des Gaspedals ermittelt wird bzw. bei
den Versionen mit Schaltgetriebe, keine
Betätigung des Kupplungspedals
ermittelt wird.
die elektrische Feststellbremse schaltet
automatisch ein, um ein Wegrollen des
Fahrzeugs zu vermeiden.
Die Safe Hold Funktion kann durch
gleichzeitigen Druck des Schalters am
Mitteltunnel und des Bremspedals
vorübergehend deaktiviert werden,
wenn das Fahrzeug steht und die
Fahrertür offen ist.
123

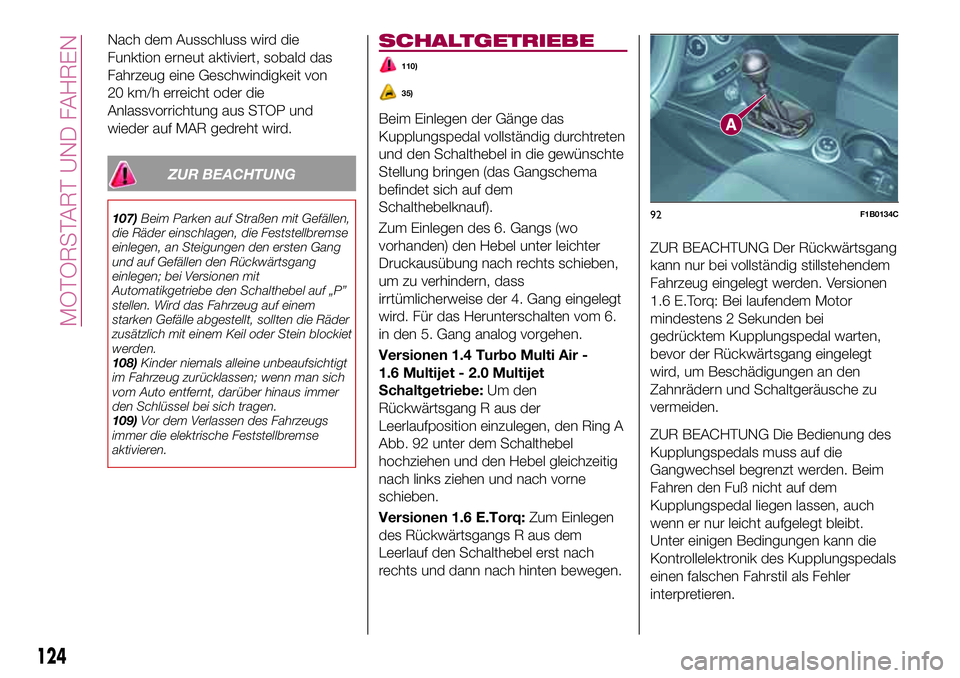

Nach dem Ausschluss wird die
Funktion erneut aktiviert, sobald das
Fahrzeug eine Geschwindigkeit von
20 km/h erreicht oder die
Anlassvorrichtung aus STOP und
wieder auf MAR gedreht wird.
ZUR BEACHTUNG
107)Beim Parken auf Straßen mit Gefällen,
die Räder einschlagen, die Feststellbremse
einlegen, an Steigungen den ersten Gang
und auf Gefällen den Rückwärtsgang
einlegen; bei Versionen mit
Automatikgetriebe den Schalthebel auf „P”
stellen. Wird das Fahrzeug auf einem
starken Gefälle abgestellt, sollten die Räder
zusätzlich mit einem Keil oder Stein blockiet
werden.
108)Kinder niemals alleine unbeaufsichtigt
im Fahrzeug zurücklassen; wenn man sich
vom Auto entfernt, darüber hinaus immer
den Schlüssel bei sich tragen.
109)Vor dem Verlassen des Fahrzeugs
immer die elektrische Feststellbremse
aktivieren.
SCHALTGETRIEBE
110)
35)
Beim Einlegen der Gänge das
Kupplungspedal vollständig durchtreten
und den Schalthebel in die gewünschte
Stellung bringen (das Gangschema
befindet sich auf dem
Schalthebelknauf).
Zum Einlegen des 6. Gangs (wo
vorhanden) den Hebel unter leichter
Druckausübung nach rechts schieben,
um zu verhindern, dass
irrtümlicherweise der 4. Gang eingelegt
wird. Für das Herunterschalten vom 6.
in den 5. Gang analog vorgehen.
Versionen 1.4 Turbo Multi Air -
1.6 Multijet - 2.0 Multijet
Schaltgetriebe:Um den
Rückwärtsgang R aus der
Leerlaufposition einzulegen, den Ring A
Abb. 92 unter dem Schalthebel
hochziehen und den Hebel gleichzeitig
nach links ziehen und nach vorne
schieben.
Versionen 1.6 E.Torq:Zum Einlegen
des Rückwärtsgangs R aus dem
Leerlauf den Schalthebel erst nach
rechts und dann nach hinten bewegen.
ZUR BEACHTUNG Der Rückwärtsgang
kann nur bei vollständig stillstehendem
Fahrzeug eingelegt werden. Versionen
1.6 E.Torq: Bei laufendem Motor
mindestens 2 Sekunden bei
gedrücktem Kupplungspedal warten,
bevor der Rückwärtsgang eingelegt
wird, um Beschädigungen an den
Zahnrädern und Schaltgeräusche zu
vermeiden.
ZUR BEACHTUNG Die Bedienung des
Kupplungspedals muss auf die
Gangwechsel begrenzt werden. Beim
Fahren den Fuß nicht auf dem
Kupplungspedal liegen lassen, auch
wenn er nur leicht aufgelegt bleibt.
Unter einigen Bedingungen kann die
Kontrollelektronik des Kupplungspedals
einen falschen Fahrstil als Fehler
interpretieren.
92F1B0134C
124
MOTORSTART UND FAHREN

ZUR BEACHTUNG
110)Um die Gänge richtig zu wechseln,
muss das Kupplungspedal ganz
durchgetreten werden. Aus diesem Grunde
darf sich auf dem Boden vor der
Pedalgruppe kein Hindernis befinden:
eventuelle Fußmatten müssen glatt liegen,
damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
35)Während der Fahrt nicht die Hand auf
dem Schalthebel lassen, die dadurch
ausgeübte Kraft kann, obwohl sie gering
ist, die inneren Gangschaltungselemente
auf Dauer abnutzen.

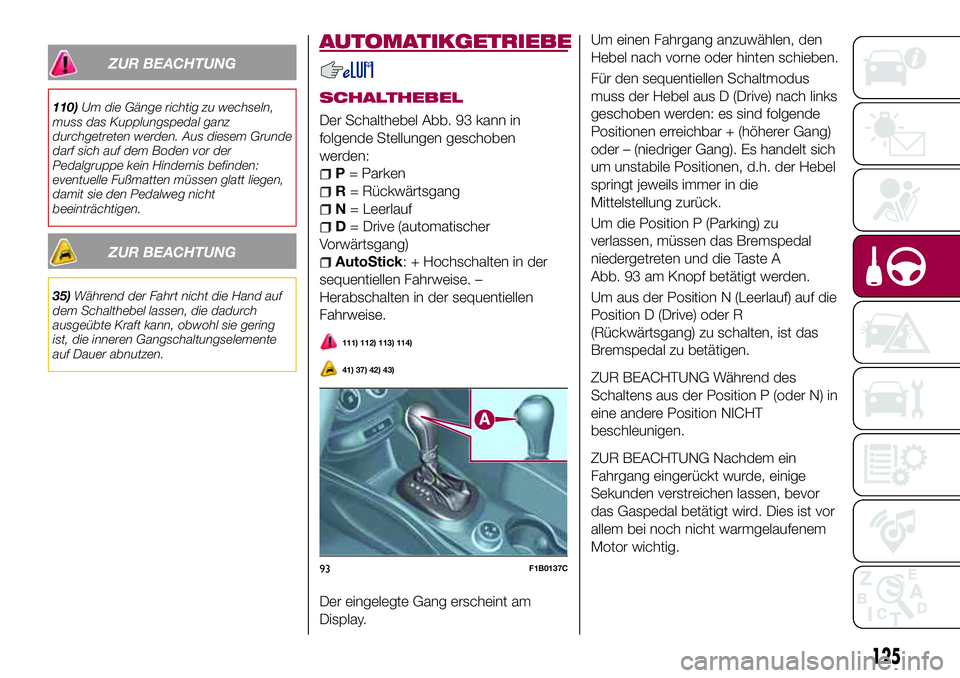

AUTOMATIKGETRIEBE
SCHALTHEBEL
Der Schalthebel Abb. 93 kann in
folgende Stellungen geschoben
werden:
P= Parken
R= Rückwärtsgang
N= Leerlauf
D= Drive (automatischer
Vorwärtsgang)
AutoStick: + Hochschalten in der
sequentiellen Fahrweise. –
Herabschalten in der sequentiellen
Fahrweise.
111) 112) 113) 114)
41) 37) 42) 43)
Der eingelegte Gang erscheint am
Display.Um einen Fahrgang anzuwählen, den
Hebel nach vorne oder hinten schieben.
Für den sequentiellen Schaltmodus
muss der Hebel aus D (Drive) nach links
geschoben werden: es sind folgende
Positionen erreichbar + (höherer Gang)
oder – (niedriger Gang). Es handelt sich
um unstabile Positionen, d.h. der Hebel
springt jeweils immer in die
Mittelstellung zurück.
Um die Position P (Parking) zu
verlassen, müssen das Bremspedal
niedergetreten und die Taste A
Abb. 93 am Knopf betätigt werden.
Um aus der Position N (Leerlauf) auf die
Position D (Drive) oder R
(Rückwärtsgang) zu schalten, ist das
Bremspedal zu betätigen.
ZUR BEACHTUNG Während des
Schaltens aus der Position P (oder N) in
eine andere Position NICHT
beschleunigen.
ZUR BEACHTUNG Nachdem ein
Fahrgang eingerückt wurde, einige
Sekunden verstreichen lassen, bevor
das Gaspedal betätigt wird. Dies ist vor
allem bei noch nicht warmgelaufenem
Motor wichtig.
93F1B0137C
125

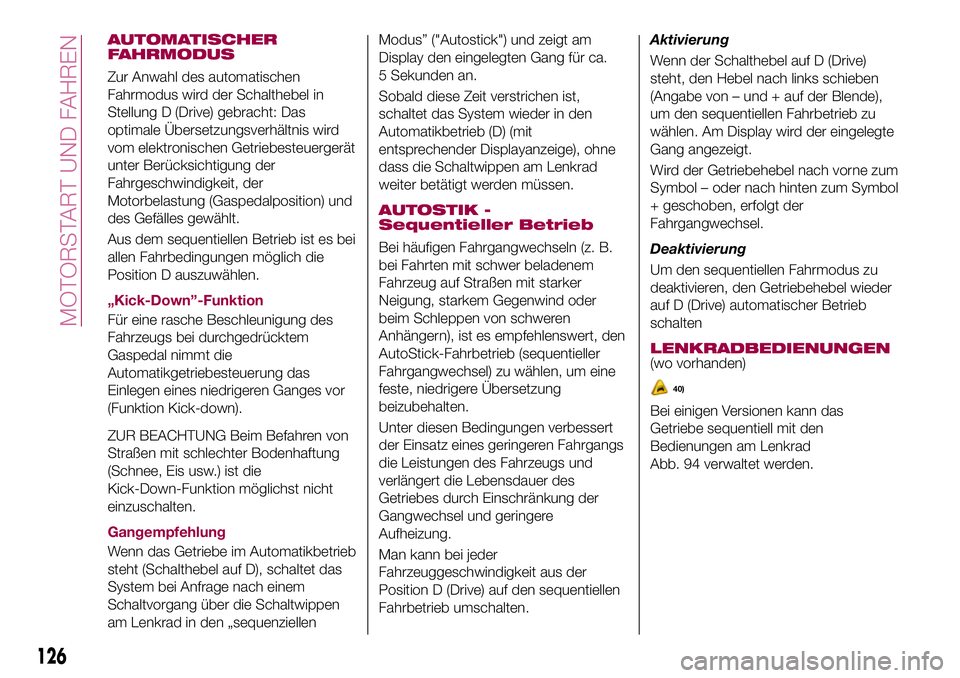

AUTOMATISCHER
FAHRMODUS
Zur Anwahl des automatischen
Fahrmodus wird der Schalthebel in
Stellung D (Drive) gebracht: Das
optimale Übersetzungsverhältnis wird
vom elektronischen Getriebesteuergerät
unter Berücksichtigung der
Fahrgeschwindigkeit, der
Motorbelastung (Gaspedalposition) und
des Gefälles gewählt.
Aus dem sequentiellen Betrieb ist es bei
allen Fahrbedingungen möglich die
Position D auszuwählen.
„Kick-Down”-Funktion
Für eine rasche Beschleunigung des
Fahrzeugs bei durchgedrücktem
Gaspedal nimmt die
Automatikgetriebesteuerung das
Einlegen eines niedrigeren Ganges vor
(Funktion Kick-down).
ZUR BEACHTUNG Beim Befahren von
Straßen mit schlechter Bodenhaftung
(Schnee, Eis usw.) ist die
Kick-Down-Funktion möglichst nicht
einzuschalten.
Gangempfehlung
Wenn das Getriebe im Automatikbetrieb
steht (Schalthebel auf D), schaltet das
System bei Anfrage nach einem
Schaltvorgang über die Schaltwippen
am Lenkrad in den „sequenziellenModus” ("Autostick") und zeigt am
Display den eingelegten Gang für ca.
5 Sekunden an.
Sobald diese Zeit verstrichen ist,
schaltet das System wieder in den
Automatikbetrieb (D) (mit
entsprechender Displayanzeige), ohne
dass die Schaltwippen am Lenkrad
weiter betätigt werden müssen.
AUTOSTIK -
Sequentieller Betrieb
Bei häufigen Fahrgangwechseln (z. B.
bei Fahrten mit schwer beladenem
Fahrzeug auf Straßen mit starker
Neigung, starkem Gegenwind oder
beim Schleppen von schweren
Anhängern), ist es empfehlenswert, den
AutoStick-Fahrbetrieb (sequentieller
Fahrgangwechsel) zu wählen, um eine
feste, niedrigere Übersetzung
beizubehalten.
Unter diesen Bedingungen verbessert
der Einsatz eines geringeren Fahrgangs
die Leistungen des Fahrzeugs und
verlängert die Lebensdauer des
Getriebes durch Einschränkung der
Gangwechsel und geringere
Aufheizung.
Man kann bei jeder
Fahrzeuggeschwindigkeit aus der
Position D (Drive) auf den sequentiellen
Fahrbetrieb umschalten.Aktivierung
Wenn der Schalthebel auf D (Drive)
steht, den Hebel nach links schieben
(Angabe von – und + auf der Blende),
um den sequentiellen Fahrbetrieb zu
wählen. Am Display wird der eingelegte
Gang angezeigt.
Wird der Getriebehebel nach vorne zum
Symbol – oder nach hinten zum Symbol
+ geschoben, erfolgt der
Fahrgangwechsel.
Deaktivierung
Um den sequentiellen Fahrmodus zu
deaktivieren, den Getriebehebel wieder
auf D (Drive) automatischer Betrieb
schalten
LENKRADBEDIENUNGEN(wo vorhanden)
40)
Bei einigen Versionen kann das
Getriebe sequentiell mit den
Bedienungen am Lenkrad
Abb. 94 verwaltet werden.
126
MOTORSTART UND FAHREN

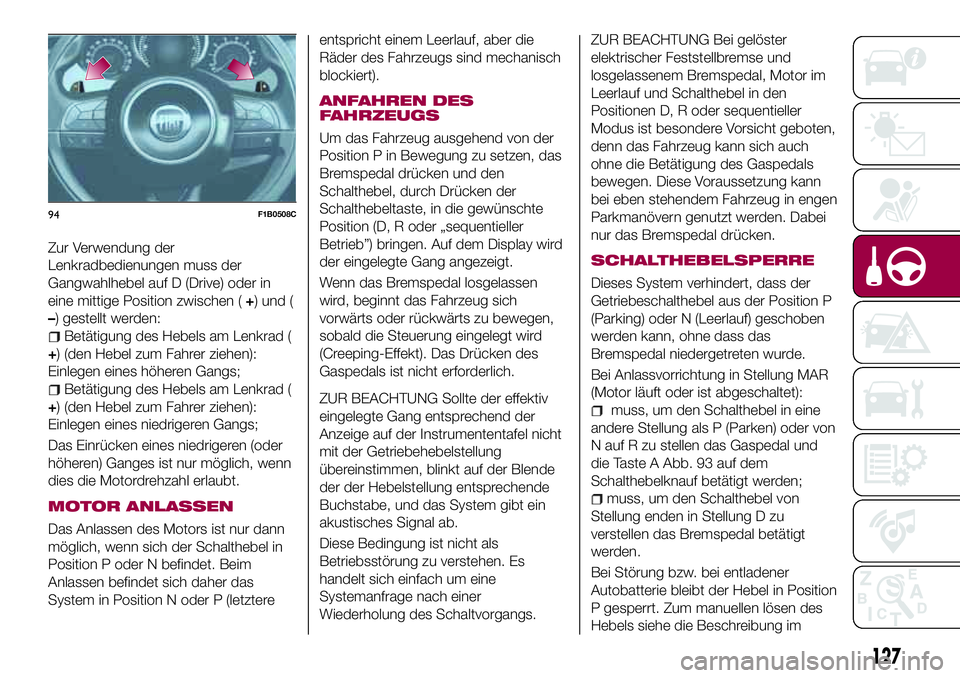

Zur Verwendung der
Lenkradbedienungen muss der
Gangwahlhebel auf D (Drive) oder in
eine mittige Position zwischen (+) und (
–) gestellt werden:
Betätigung des Hebels am Lenkrad (
+) (den Hebel zum Fahrer ziehen):
Einlegen eines höheren Gangs;
Betätigung des Hebels am Lenkrad (
+) (den Hebel zum Fahrer ziehen):
Einlegen eines niedrigeren Gangs;
Das Einrücken eines niedrigeren (oder
höheren) Ganges ist nur möglich, wenn
dies die Motordrehzahl erlaubt.
MOTOR ANLASSEN
Das Anlassen des Motors ist nur dann
möglich, wenn sich der Schalthebel in
Position P oder N befindet. Beim
Anlassen befindet sich daher das
System in Position N oder P (letztereentspricht einem Leerlauf, aber die
Räder des Fahrzeugs sind mechanisch
blockiert).
ANFAHREN DES
FAHRZEUGS
Um das Fahrzeug ausgehend von der
Position P in Bewegung zu setzen, das
Bremspedal drücken und den
Schalthebel, durch Drücken der
Schalthebeltaste, in die gewünschte
Position (D, R oder „sequentieller
Betrieb”) bringen. Auf dem Display wird
der eingelegte Gang angezeigt.
Wenn das Bremspedal losgelassen
wird, beginnt das Fahrzeug sich
vorwärts oder rückwärts zu bewegen,
sobald die Steuerung eingelegt wird
(Creeping-Effekt). Das Drücken des
Gaspedals ist nicht erforderlich.
ZUR BEACHTUNG Sollte der effektiv
eingelegte Gang entsprechend der
Anzeige auf der Instrumententafel nicht
mit der Getriebehebelstellung
übereinstimmen, blinkt auf der Blende
der der Hebelstellung entsprechende
Buchstabe, und das System gibt ein
akustisches Signal ab.
Diese Bedingung ist nicht als
Betriebsstörung zu verstehen. Es
handelt sich einfach um eine
Systemanfrage nach einer
Wiederholung des Schaltvorgangs.
ZUR BEACHTUNG Bei gelöster
elektrischer Feststellbremse und
losgelassenem Bremspedal, Motor im
Leerlauf und Schalthebel in den
Positionen D, R oder sequentieller
Modus ist besondere Vorsicht geboten,
denn das Fahrzeug kann sich auch
ohne die Betätigung des Gaspedals
bewegen. Diese Voraussetzung kann
bei eben stehendem Fahrzeug in engen
Parkmanövern genutzt werden. Dabei
nur das Bremspedal drücken.
SCHALTHEBELSPERRE
Dieses System verhindert, dass der
Getriebeschalthebel aus der Position P
(Parking) oder N (Leerlauf) geschoben
werden kann, ohne dass das
Bremspedal niedergetreten wurde.
Bei Anlassvorrichtung in Stellung MAR
(Motor läuft oder ist abgeschaltet):
muss, um den Schalthebel in eine
andere Stellung als P (Parken) oder von
N auf R zu stellen das Gaspedal und
die Taste A Abb. 93 auf dem
Schalthebelknauf betätigt werden;
muss, um den Schalthebel von
Stellung enden in Stellung D zu
verstellen das Bremspedal betätigt
werden.
Bei Störung bzw. bei entladener
Autobatterie bleibt der Hebel in Position
P gesperrt. Zum manuellen lösen des
Hebels siehe die Beschreibung im
94F1B0508C
127

Abschnitt „Automatikgetriebe -
Schalthebel entsperren“ im Kapitel “Im
Notfall“
ABSTELLEN DES
MOTORS
Versionen mit Keyless Go System:
Für diese Funktion muss sich der
Getriebeschalthebel auf P (Parking)
befinden, bevor die Anlassvorrichtung
auf STOP gestellt wird.
Versionen mit mechanischem
Schlüssel: Für diese Position muss
sich der Getriebehebel auf P (Parking)
befinden, bevor der Schlüssel aus der
Anlassvorrichtung gezogen werden
kann.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert. Um
den Schlüssel mechanisch zu entfernen
gelten die Angaben im Abschnitt
„Automatikgetriebe - Schlüssel
abziehen” des Kapitels „Im Notfall”.
NOTBETRIEB
„RECOVERY”
(wo vorhanden)
Der Betrieb des Getriebes wird ständig
auf eventuelle Fehlbetriebe kontrolliert.
Wird ein Zustand ermittelt, der zu
potentiellen Schäden am Getriebe
führen könnte, wird die Funktion
„Notzustand” aktiviert.Unter dieser Bedingung bleibt das
Getriebe unabhängig vom gewählten
Gang im 4
.Gang.
Die Positionen P (Parking), R
(Rückwärtsgang) und N (Leerkauf) sind
weiterhin betriebsfähig. Am Display
könnte eventuell das Symbol
aufleuchten.
Im Falle eines „Notzustands” muss
sofort die nächste Werkstatt des
Fiat-Kundendienstnetzes aufgesucht
werden.
Vorübergehender Fehlzustand
Im Falle eines vorübergehenden
Fehlzustands des Getriebes, zur
Gewährleistung des Betriebs für alle
Vorwärtsgänge folgendermaßen
vorgehen:
Das Fahrzeug anhalten.
Den Getriebeschalthebel auf P
(Parken) stellen.
Die Anlassvorrichtung auf STOP
stellen.
Ungefähr 10 Sekunden verstreichen
lassen und dann den Motor erneut
starten.
Den gewünschten Fahrgang
anwählen: das Getriebe sollte
einwandfrei funktionieren.
ZUR BEACHTUNG Im Falle eines
vorübergehenden Fehlbetriebs ist es
auf jeden Fall angebracht, sich soschnell wie möglich an das
Fiat-Kundendienstnetz zu wenden.
ZUR BEACHTUNG
111)Die Position P (Parken) nie als Ersatz
der elektrischen Feststellbremse benutzen.
Wenn das Fahrzeug geparkt wird, immer
die elektrische Feststellbremse einlegen,
um unkontrolliertes Rollen des Fahrzeugs
zu vermeiden.
112)Steht der Schalthebel nicht in Stellung
P (Parking) könnte das Fahrzeug rollen und
Personen verletzen. Vor dem Verlassen des
Fahrzeugs sicherstellen, dass der
Schalthebel in Stellung P steht und die
elektrische Feststellbremse angezogen ist.
113)Auf abschüssige Straße, weder den
Gangwahlhebel in Stellung N (Leerlauf)
stellen, noch den Motor abschalten. Diese
Art von Fahrbetrieb ist gefährlich und
verringert die Möglichkeit eines Eingriffs im
Falle von schnellen
Fahrtrichtungsänderungen der
Straßenoberfläche. Es besteht die Gefahr,
die Kontrolle über das Fahrzeug zu
verlieren und Unfälle zu verursachen.
114)Kinder niemals alleine unbeaufsichtigt
im Fahrzeug zurücklassen; wenn man sich
vom Auto entfernt, darüber hinaus immer
den Schlüssel bei sich tragen.
128
MOTORSTART UND FAHREN
