FIAT 500X 2017 Betriebsanleitung (in German)

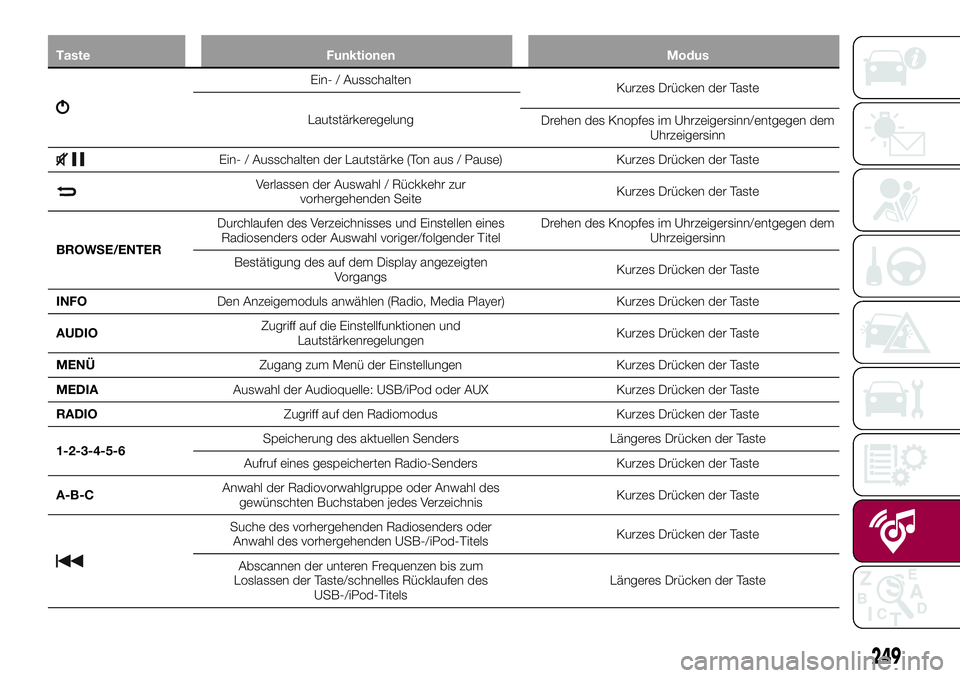

Taste Funktionen Modus
Ein- / Ausschalten
Kurzes Drücken der Taste
Lautstärkeregelung
Drehen des Knopfes im Uhrzeigersinn/entgegen dem
Uhrzeigersinn
Ein- / Ausschalten der Lautstärke (Ton aus / Pause) Kurzes Drücken der Taste
Verlassen der Auswahl / Rückkehr zur
vorhergehenden SeiteKurzes Drücken der Taste
BROWSE/ENTERDurchlaufen des Verzeichnisses und Einstellen eines
Radiosenders oder Auswahl voriger/folgender TitelDrehen des Knopfes im Uhrzeigersinn/entgegen dem
Uhrzeigersinn
Bestätigung des auf dem Display angezeigten
VorgangsKurzes Drücken der Taste
INFODen Anzeigemoduls anwählen (Radio, Media Player) Kurzes Drücken der Taste
AUDIOZugriff auf die Einstellfunktionen und
LautstärkenregelungenKurzes Drücken der Taste
MENÜZugang zum Menü der Einstellungen Kurzes Drücken der Taste
MEDIAAuswahl der Audioquelle: USB/iPod oder AUX Kurzes Drücken der Taste
RADIOZugriff auf den Radiomodus Kurzes Drücken der Taste
1-2-3-4-5-6Speicherung des aktuellen Senders Längeres Drücken der Taste
Aufruf eines gespeicherten Radio-Senders Kurzes Drücken der Taste
A-B-CAnwahl der Radiovorwahlgruppe oder Anwahl des
gewünschten Buchstaben jedes VerzeichnisKurzes Drücken der Taste
Suche des vorhergehenden Radiosenders oder
Anwahl des vorhergehenden USB-/iPod-TitelsKurzes Drücken der Taste
Abscannen der unteren Frequenzen bis zum
Loslassen der Taste/schnelles Rücklaufen des
USB-/iPod-TitelsLängeres Drücken der Taste
249

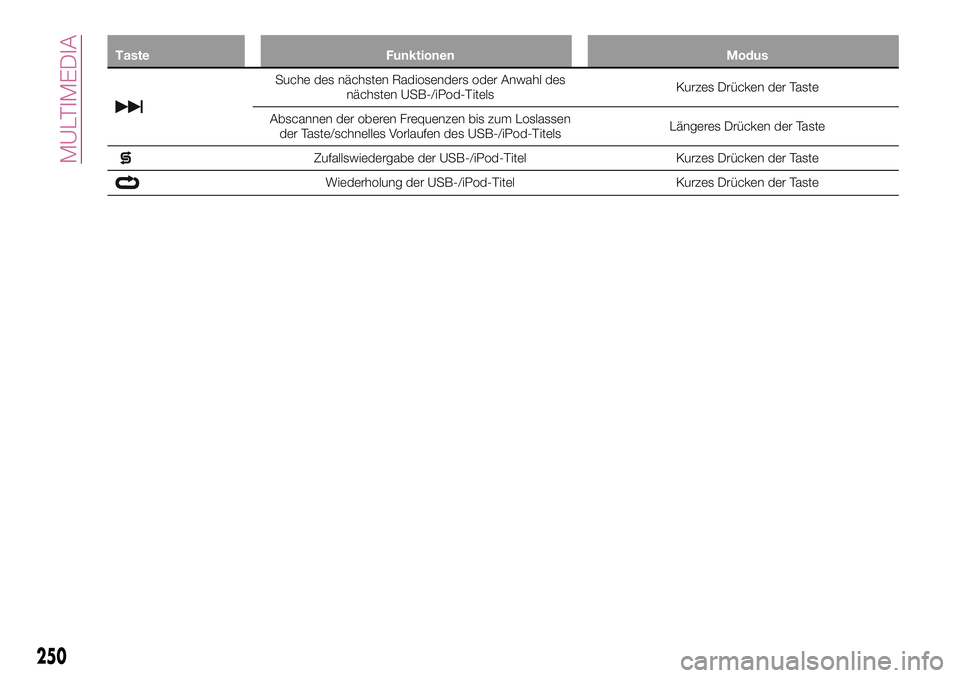

Taste Funktionen Modus
Suche des nächsten Radiosenders oder Anwahl des
nächsten USB-/iPod-TitelsKurzes Drücken der Taste
Abscannen der oberen Frequenzen bis zum Loslassen
der Taste/schnelles Vorlaufen des USB-/iPod-TitelsLängeres Drücken der Taste
Zufallswiedergabe der USB-/iPod-Titel Kurzes Drücken der Taste
Wiederholung der USB-/iPod-Titel Kurzes Drücken der Taste
250
MULTIMEDIA

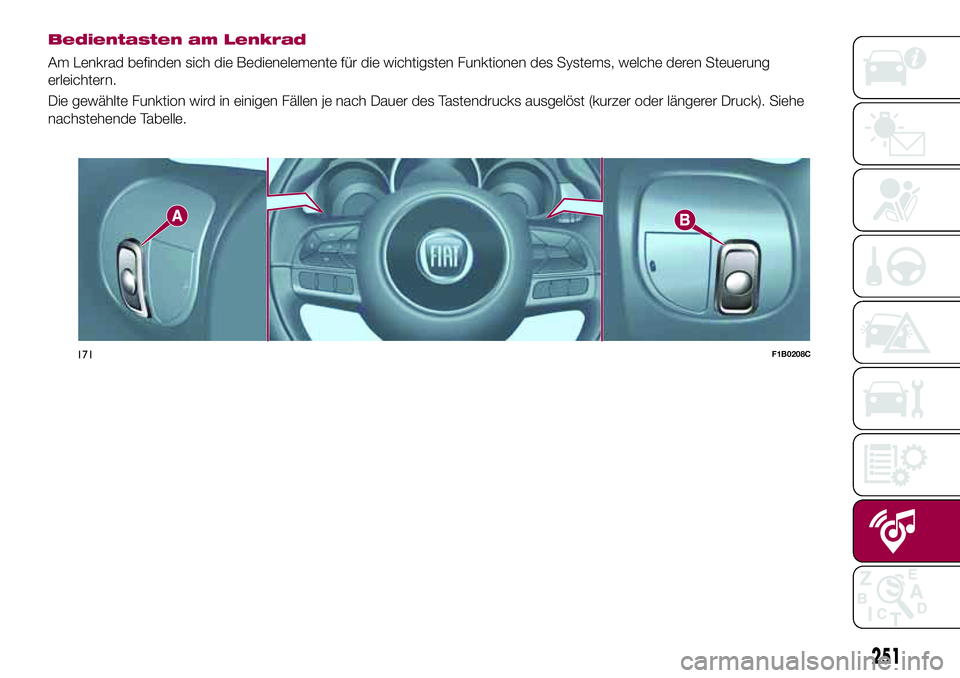

Bedientasten am Lenkrad
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern.
Die gewählte Funktion wird in einigen Fällen je nach Dauer des Tastendrucks ausgelöst (kurzer oder längerer Druck). Siehe
nachstehende Tabelle.
171F1B0208C
251

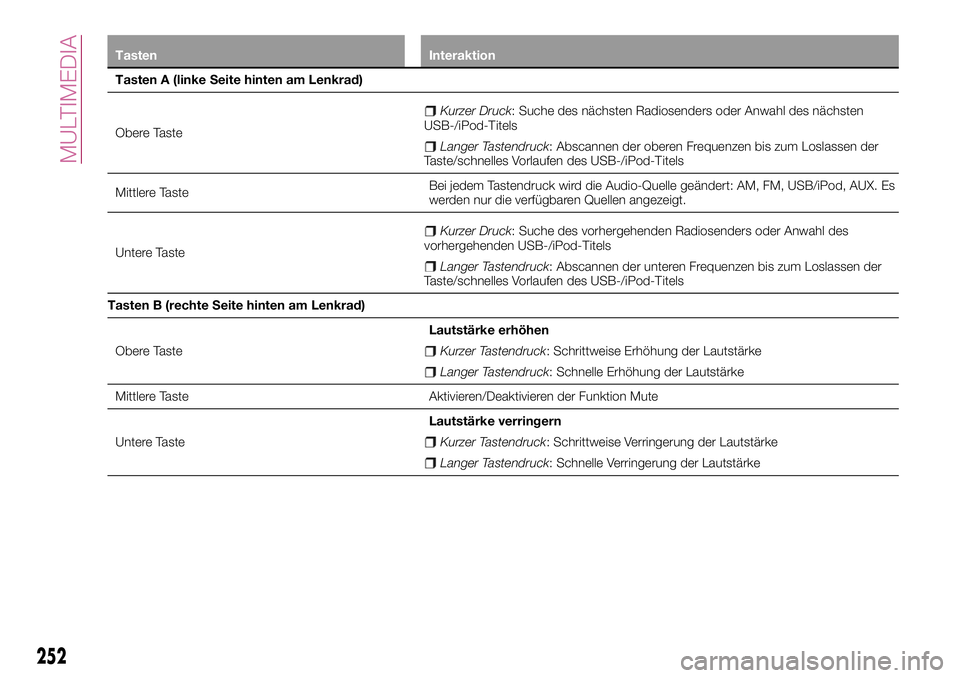

Tasten Interaktion
Tasten A (linke Seite hinten am Lenkrad)
Obere Taste
Kurzer Druck: Suche des nächsten Radiosenders oder Anwahl des nächsten
USB-/iPod-Titels
Langer Tastendruck: Abscannen der oberen Frequenzen bis zum Loslassen der
Taste/schnelles Vorlaufen des USB-/iPod-Titels
Mittlere TasteBei jedem Tastendruck wird die Audio-Quelle geändert: AM, FM, USB/iPod, AUX. Es
werden nur die verfügbaren Quellen angezeigt.
Untere Taste
Kurzer Druck: Suche des vorhergehenden Radiosenders oder Anwahl des
vorhergehenden USB-/iPod-Titels
Langer Tastendruck: Abscannen der unteren Frequenzen bis zum Loslassen der
Taste/schnelles Vorlaufen des USB-/iPod-Titels
Tasten B (rechte Seite hinten am Lenkrad)
Obere TasteLautstärke erhöhen
Kurzer Tastendruck: Schrittweise Erhöhung der Lautstärke
Langer Tastendruck: Schnelle Erhöhung der Lautstärke
Mittlere Taste Aktivieren/Deaktivieren der Funktion Mute
Untere TasteLautstärke verringern
Kurzer Tastendruck: Schrittweise Verringerung der Lautstärke
Langer Tastendruck: Schnelle Verringerung der Lautstärke
252
MULTIMEDIA

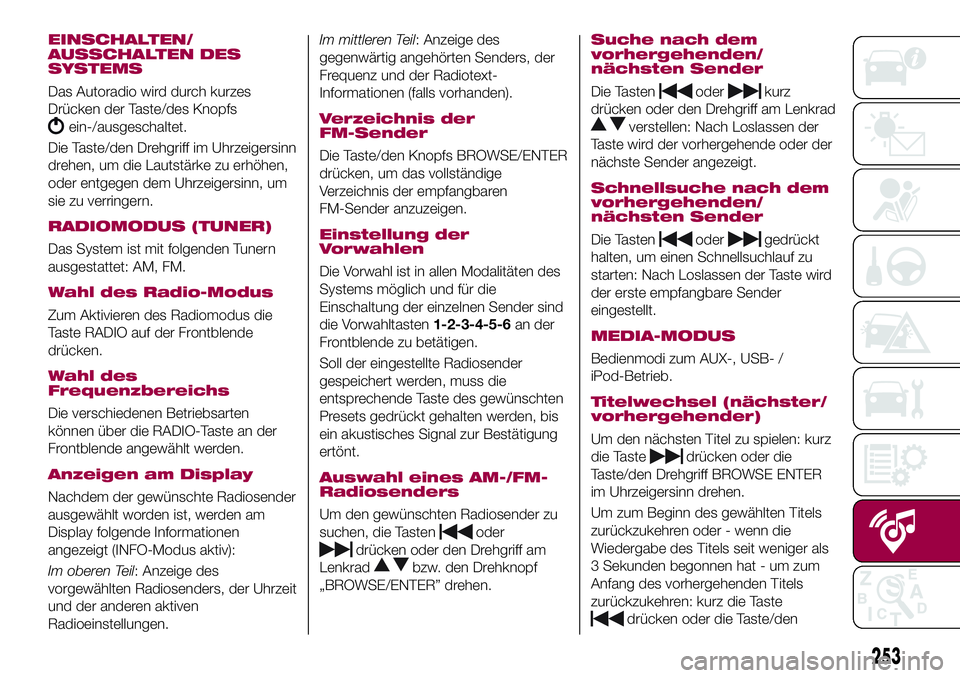

EINSCHALTEN/
AUSSCHALTEN DES
SYSTEMS
Das Autoradio wird durch kurzes
Drücken der Taste/des Knopfs
ein-/ausgeschaltet.
Die Taste/den Drehgriff im Uhrzeigersinn
drehen, um die Lautstärke zu erhöhen,
oder entgegen dem Uhrzeigersinn, um
sie zu verringern.
RADIOMODUS (TUNER)
Das System ist mit folgenden Tunern
ausgestattet: AM, FM.
Wahl des Radio-Modus
Zum Aktivieren des Radiomodus die
Taste RADIO auf der Frontblende
drücken.
Wahl des
Frequenzbereichs
Die verschiedenen Betriebsarten
können über die RADIO-Taste an der
Frontblende angewählt werden.
Anzeigen am Display
Nachdem der gewünschte Radiosender
ausgewählt worden ist, werden am
Display folgende Informationen
angezeigt (INFO-Modus aktiv):
Im oberen Teil: Anzeige des
vorgewählten Radiosenders, der Uhrzeit
und der anderen aktiven
Radioeinstellungen.Im mittleren Teil: Anzeige des
gegenwärtig angehörten Senders, der
Frequenz und der Radiotext-
Informationen (falls vorhanden).
Verzeichnis der
FM-Sender
Die Taste/den Knopfs BROWSE/ENTER
drücken, um das vollständige
Verzeichnis der empfangbaren
FM-Sender anzuzeigen.
Einstellung der
Vorwahlen
Die Vorwahl ist in allen Modalitäten des
Systems möglich und für die
Einschaltung der einzelnen Sender sind
die Vorwahltasten1-2-3-4-5-6an der
Frontblende zu betätigen.
Soll der eingestellte Radiosender
gespeichert werden, muss die
entsprechende Taste des gewünschten
Presets gedrückt gehalten werden, bis
ein akustisches Signal zur Bestätigung
ertönt.
Auswahl eines AM-/FM-
Radiosenders
Um den gewünschten Radiosender zu
suchen, die Tasten
oder
drücken oder den Drehgriff am
Lenkrad
bzw. den Drehknopf
„BROWSE/ENTER” drehen.
Suche nach dem
vorhergehenden/
nächsten Sender
Die Tastenoderkurz
drücken oder den Drehgriff am Lenkrad
verstellen: Nach Loslassen der
Taste wird der vorhergehende oder der
nächste Sender angezeigt.
Schnellsuche nach dem
vorhergehenden/
nächsten Sender
Die Tastenodergedrückt
halten, um einen Schnellsuchlauf zu
starten: Nach Loslassen der Taste wird
der erste empfangbare Sender
eingestellt.
MEDIA-MODUS
Bedienmodi zum AUX-, USB- /
iPod-Betrieb.
Titelwechsel (nächster/
vorhergehender)
Um den nächsten Titel zu spielen: kurz
die Taste
drücken oder die
Taste/den Drehgriff BROWSE ENTER
im Uhrzeigersinn drehen.
Um zum Beginn des gewählten Titels
zurückzukehren oder - wenn die
Wiedergabe des Titels seit weniger als
3 Sekunden begonnen hat - um zum
Anfang des vorhergehenden Titels
zurückzukehren: kurz die Taste
drücken oder die Taste/den
253

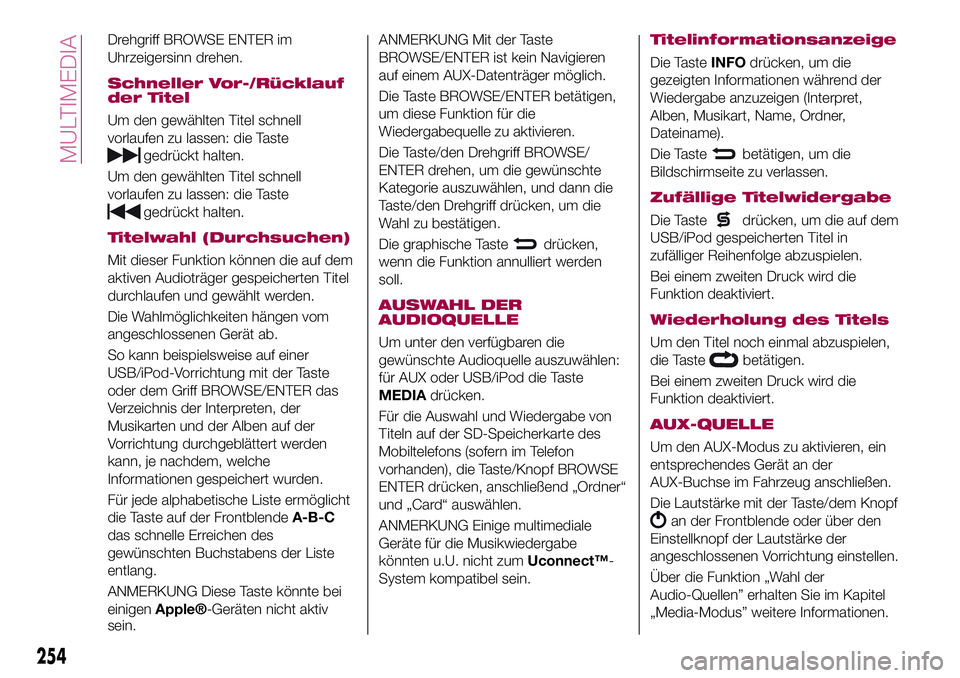

Drehgriff BROWSE ENTER im
Uhrzeigersinn drehen.
Schneller Vor-/Rücklauf
der Titel
Um den gewählten Titel schnell
vorlaufen zu lassen: die Taste
gedrückt halten.
Um den gewählten Titel schnell
vorlaufen zu lassen: die Taste
gedrückt halten.
Titelwahl (Durchsuchen)
Mit dieser Funktion können die auf dem
aktiven Audioträger gespeicherten Titel
durchlaufen und gewählt werden.
Die Wahlmöglichkeiten hängen vom
angeschlossenen Gerät ab.
So kann beispielsweise auf einer
USB/iPod-Vorrichtung mit der Taste
oder dem Griff BROWSE/ENTER das
Verzeichnis der Interpreten, der
Musikarten und der Alben auf der
Vorrichtung durchgeblättert werden
kann, je nachdem, welche
Informationen gespeichert wurden.
Für jede alphabetische Liste ermöglicht
die Taste auf der FrontblendeA-B-C
das schnelle Erreichen des
gewünschten Buchstabens der Liste
entlang.
ANMERKUNG Diese Taste könnte bei
einigen
Apple®-Geräten nicht aktiv
sein.ANMERKUNG Mit der Taste
BROWSE/ENTER ist kein Navigieren
auf einem AUX-Datenträger möglich.
Die Taste BROWSE/ENTER betätigen,
um diese Funktion für die
Wiedergabequelle zu aktivieren.
Die Taste/den Drehgriff BROWSE/
ENTER drehen, um die gewünschte
Kategorie auszuwählen, und dann die
Taste/den Drehgriff drücken, um die
Wahl zu bestätigen.
Die graphische Taste
drücken,
wenn die Funktion annulliert werden
soll.
AUSWAHL DER
AUDIOQUELLE
Um unter den verfügbaren die
gewünschte Audioquelle auszuwählen:
für AUX oder USB/iPod die Taste
MEDIAdrücken.
Für die Auswahl und Wiedergabe von
Titeln auf der SD-Speicherkarte des
Mobiltelefons (sofern im Telefon
vorhanden), die Taste/Knopf BROWSE
ENTER drücken, anschließend „Ordner“
und „Card“ auswählen.
ANMERKUNG Einige multimediale
Geräte für die Musikwiedergabe
könnten u.U. nicht zumUconnect™-
System kompatibel sein.
Titelinformationsanzeige
Die TasteINFOdrücken, um die
gezeigten Informationen während der
Wiedergabe anzuzeigen (Interpret,
Alben, Musikart, Name, Ordner,
Dateiname).
Die Taste
betätigen, um die
Bildschirmseite zu verlassen.
Zufällige Titelwidergabe
Die Tastedrücken, um die auf dem
USB/iPod gespeicherten Titel in
zufälliger Reihenfolge abzuspielen.
Bei einem zweiten Druck wird die
Funktion deaktiviert.
Wiederholung des Titels
Um den Titel noch einmal abzuspielen,
die Taste
betätigen.
Bei einem zweiten Druck wird die
Funktion deaktiviert.
AUX-QUELLE
Um den AUX-Modus zu aktivieren, ein
entsprechendes Gerät an der
AUX-Buchse im Fahrzeug anschließen.
Die Lautstärke mit der Taste/dem Knopf
an der Frontblende oder über den
Einstellknopf der Lautstärke der
angeschlossenen Vorrichtung einstellen.
Über die Funktion „Wahl der
Audio-Quellen” erhalten Sie im Kapitel
„Media-Modus” weitere Informationen.
254
MULTIMEDIA

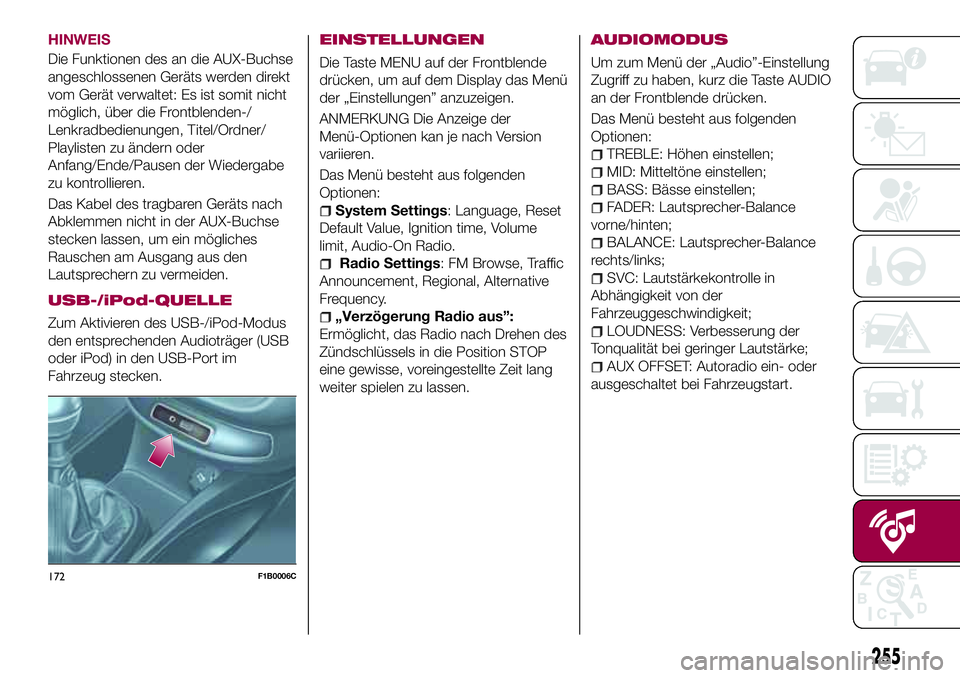

HINWEIS
Die Funktionen des an die AUX-Buchse
angeschlossenen Geräts werden direkt
vom Gerät verwaltet: Es ist somit nicht
möglich, über die Frontblenden-/
Lenkradbedienungen, Titel/Ordner/
Playlisten zu ändern oder
Anfang/Ende/Pausen der Wiedergabe
zu kontrollieren.
Das Kabel des tragbaren Geräts nach
Abklemmen nicht in der AUX-Buchse
stecken lassen, um ein mögliches
Rauschen am Ausgang aus den
Lautsprechern zu vermeiden.
USB-/iPod-QUELLE
Zum Aktivieren des USB-/iPod-Modus
den entsprechenden Audioträger (USB
oder iPod) in den USB-Port im
Fahrzeug stecken.
EINSTELLUNGEN
Die Taste MENU auf der Frontblende
drücken, um auf dem Display das Menü
der „Einstellungen” anzuzeigen.
ANMERKUNG Die Anzeige der
Menü-Optionen kan je nach Version
variieren.
Das Menü besteht aus folgenden
Optionen:
System Settings: Language, Reset
Default Value, Ignition time, Volume
limit, Audio-On Radio.
Radio Settings: FM Browse, Traffic
Announcement, Regional, Alternative
Frequency.
„Verzögerung Radio aus”:
Ermöglicht, das Radio nach Drehen des
Zündschlüssels in die Position STOP
eine gewisse, voreingestellte Zeit lang
weiter spielen zu lassen.
AUDIOMODUS
Um zum Menü der „Audio”-Einstellung
Zugriff zu haben, kurz die Taste AUDIO
an der Frontblende drücken.
Das Menü besteht aus folgenden
Optionen:
TREBLE: Höhen einstellen;
MID: Mitteltöne einstellen;
BASS: Bässe einstellen;
FADER: Lautsprecher-Balance
vorne/hinten;
BALANCE: Lautsprecher-Balance
rechts/links;
SVC: Lautstärkekontrolle in
Abhängigkeit von der
Fahrzeuggeschwindigkeit;
LOUDNESS: Verbesserung der
Tonqualität bei geringer Lautstärke;
AUX OFFSET: Autoradio ein- oder
ausgeschaltet bei Fahrzeugstart.
172F1B0006C
255

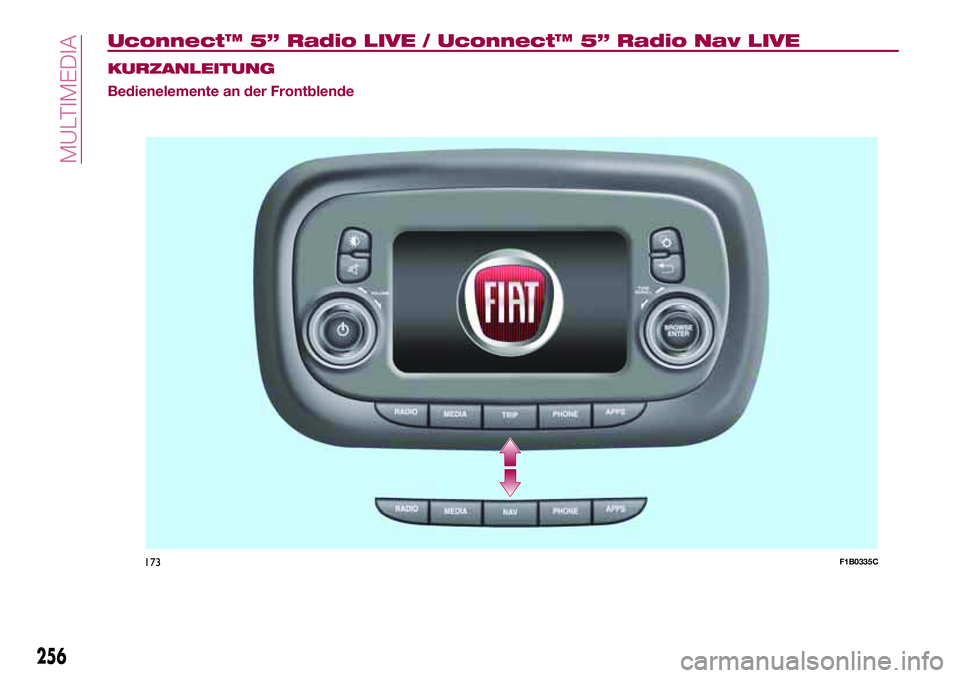

Uconnect™ 5” Radio LIVE / Uconnect™ 5” Radio Nav LIVE
KURZANLEITUNG
Bedienelemente an der Frontblende
256
MULTIMEDIA
173F1B0335C

Taste Funktionen Modus
Ein- / AusschaltenKurzes Drücken der Taste
Drehen des Drehgriffs nach links/rechts
Lautstärkeregelung
Ein- / Ausschalten der Lautstärke (Ton aus / Pause) Kurzes Drücken der Taste
Ein- / Ausschalten des Displays Kurzes Drücken der Taste
Verlassen der Auswahl / Rückkehr zur
vorhergehenden SeiteKurzes Drücken der Taste
Einstellungen Kurzes Drücken der Taste
BROWSE/ENTERDurchlaufen des Verzeichnisses und Einstellen eines
RadiosendersDrehen des Drehgriffs nach links/rechts
Bestätigung des auf dem Display angezeigten
VorgangsKurzes Drücken der Taste
APPSZugriff auf die zusätzlichen Funktionen (z.B.: Anzeige
der Uhrzeit, Kompass, Außentemperatur, Media Radio
undUconnect
™LIVE-Dienste, wo vorhanden)Kurzes Drücken der Taste
PHONEAnzeige der Telefondaten Kurzes Drücken der Taste
TRIP
(*)TRIP-Menü öffnen Kurzes Drücken der Taste
NAV
(**)Zugang zum Navigationsmenü Kurzes Drücken der Taste
MEDIAAuswahl der Audioquelle: USB / iPod, AUX,
Bluetooth®und SD (wo vorhanden)Kurzes Drücken der Taste
RADIOZugriff auf den Radiomodus Kurzes Drücken der Taste
257

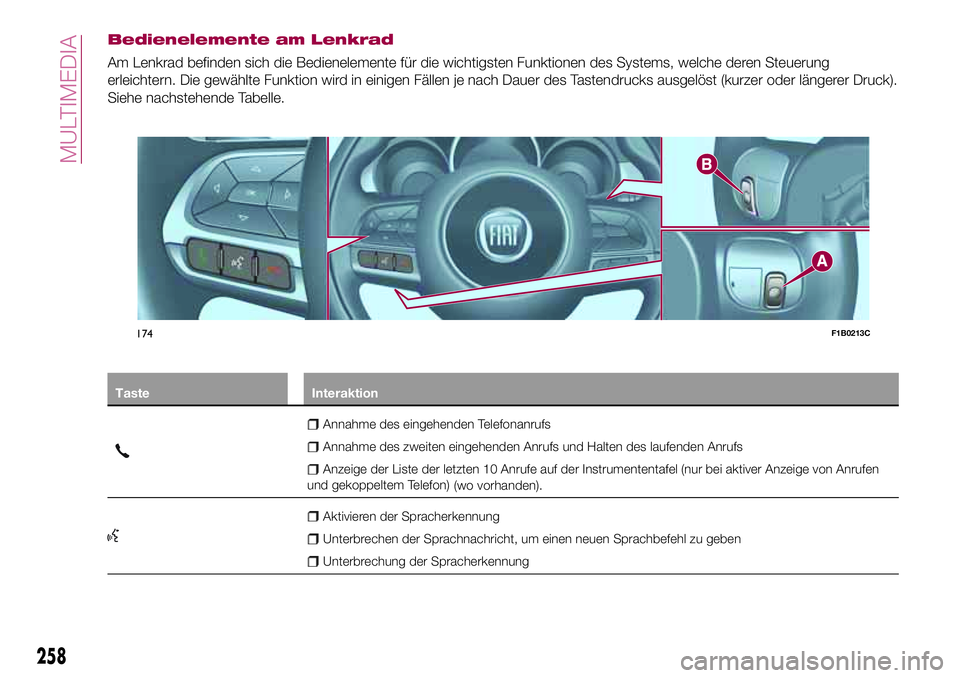

Bedienelemente am Lenkrad
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern. Die gewählte Funktion wird in einigen Fällen je nach Dauer des Tastendrucks ausgelöst (kurzer oder längerer Druck).
Siehe nachstehende Tabelle.
Taste Interaktion
Annahme des eingehenden Telefonanrufs
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs
Anzeige der Liste der letzten 10 Anrufe auf der Instrumententafel (nur bei aktiver Anzeige von Anrufen
und gekoppeltem Telefon)
Aktivieren der Spracherkennung
Unterbrechen der Sprachnachricht, um einen neuen Sprachbefehl zu geben
Unterbrechung der Spracherkennung
174F1B0213C
258
MULTIMEDIA
(wo vorhanden).
