FIAT 500X 2017 Betriebsanleitung (in German)

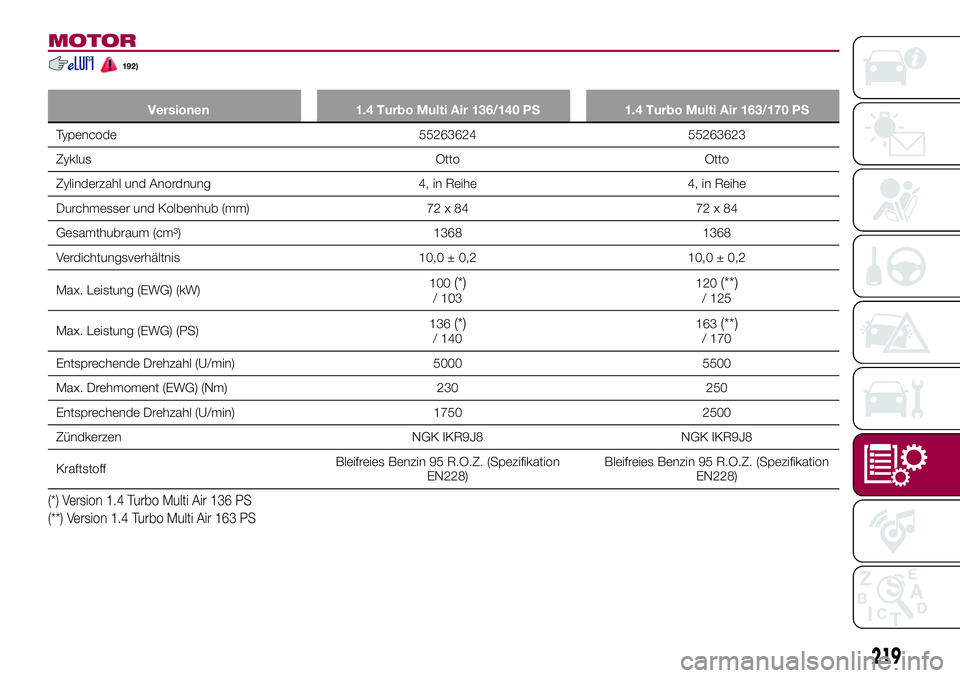

MOTOR
192)
Versionen 1.4 Turbo Multi Air 136/140 PS 1.4 Turbo Multi Air 163/170 PS
Typencode 55263624 55263623
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72 x 84 72 x 84
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 10,0 ± 0,2 10,0 ± 0,2
Max. Leistung (EWG) (kW)100
(*)/ 103120(**)/ 125
Max. Leistung (EWG) (PS)136
(*)/ 140163(**)/ 170
Entsprechende Drehzahl (U/min) 5000 5500
Max. Drehmoment (EWG) (Nm) 230 250
Entsprechende Drehzahl (U/min) 1750 2500
Zündkerzen NGK IKR9J8 NGK IKR9J8
KraftstoffBleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)Bleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)
(*) Version 1.4 Turbo Multi Air 136 PS
(**) Version 1.4 Turbo Multi Air 163 PS
219

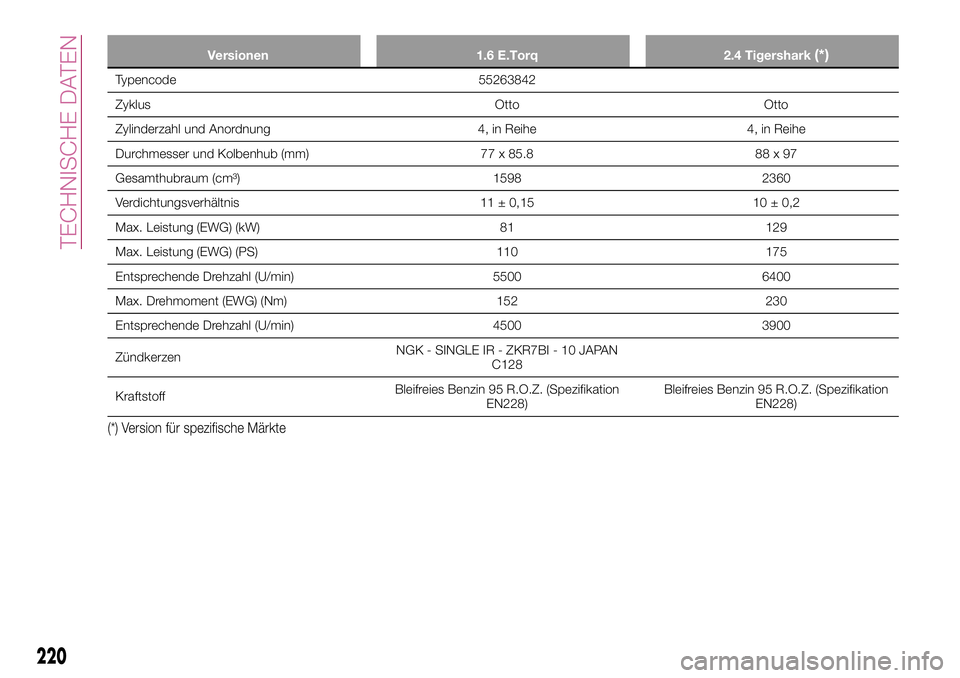

Versionen 1.6 E.Torq 2.4 Tigershark(*)
Typencode 55263842
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 77 x 85.8 88 x 97
Gesamthubraum (cm³) 1598 2360
Verdichtungsverhältnis 11 ± 0,15 10 ± 0,2
Max. Leistung (EWG) (kW) 81 129
Max. Leistung (EWG) (PS) 110 175
Entsprechende Drehzahl (U/min) 5500 6400
Max. Drehmoment (EWG) (Nm) 152 230
Entsprechende Drehzahl (U/min) 4500 3900
ZündkerzenNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128
KraftstoffBleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)Bleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)
(*) Version für spezifische Märkte
220

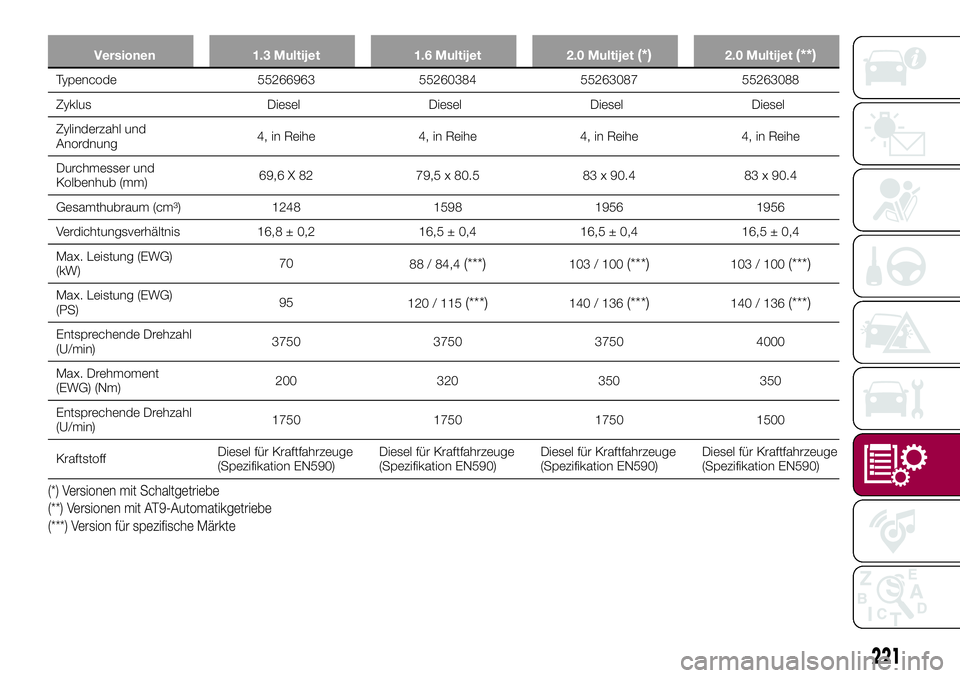

TECHNISCHE DATEN

Versionen 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Typencode 55266963 55260384 55263087 55263088
Zyklus Diesel Diesel Diesel Diesel
Zylinderzahl und
Anordnung4, in Reihe 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und
Kolbenhub (mm)69,6 X 82 79,5 x 80.5 83 x 90.4 83 x 90.4
Gesamthubraum (cm³) 1248 1598 1956 1956
Verdichtungsverhältnis 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Max. Leistung (EWG)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Max. Leistung (EWG)
(PS)95
120 / 115(***)140 / 136(***)140 / 136(***)
Entsprechende Drehzahl
(U/min)3750 3750 3750 4000
Max. Drehmoment
(EWG) (Nm)200 320 350 350
Entsprechende Drehzahl
(U/min)1750 1750 1750 1500
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Versionen mit Schaltgetriebe
(**) Versionen mit AT9-Automatikgetriebe
(***) Version für spezifische Märkte
221

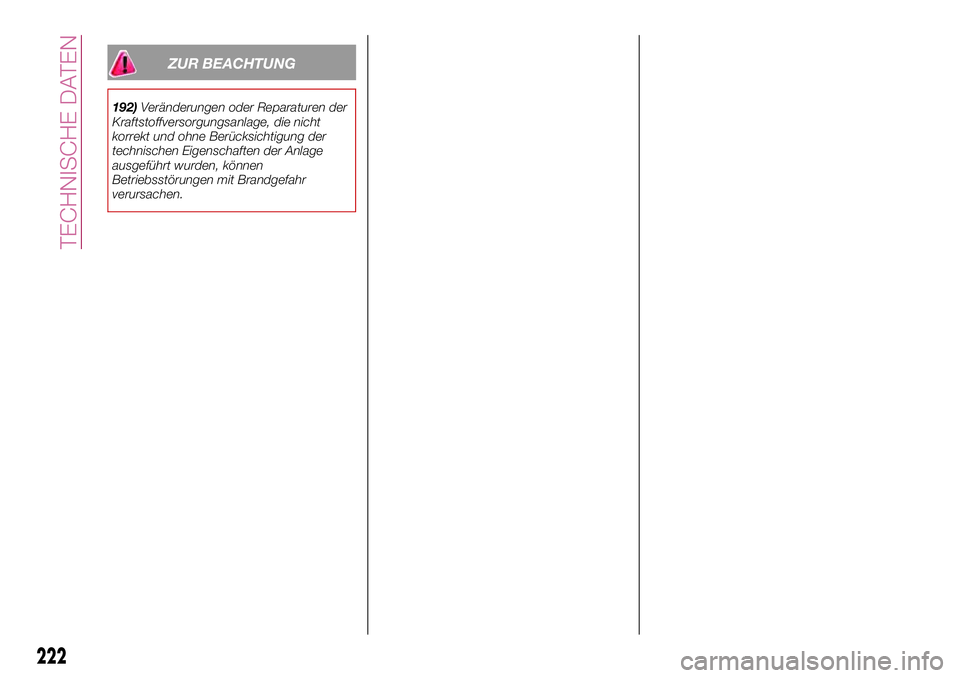

ZUR BEACHTUNG
192)Veränderungen oder Reparaturen der
Kraftstoffversorgungsanlage, die nicht
korrekt und ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können
Betriebsstörungen mit Brandgefahr
verursachen.
222
TECHNISCHE DATEN

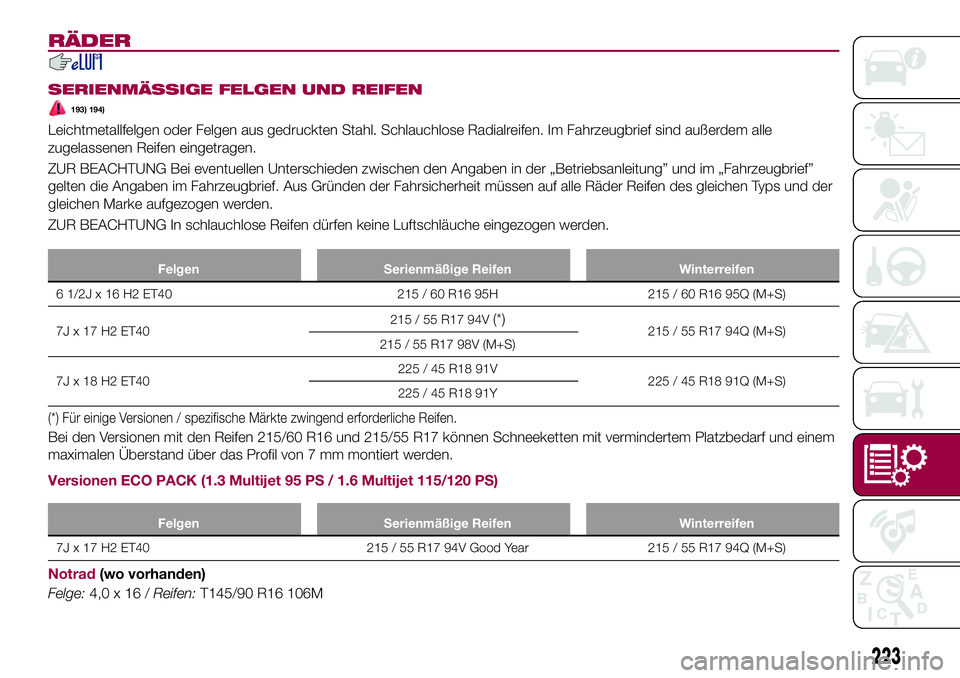

RÄDER
SERIENMÄSSIGE FELGEN UND REIFEN
193) 194)
Leichtmetallfelgen oder Felgen aus gedruckten Stahl. Schlauchlose Radialreifen. Im Fahrzeugbrief sind außerdem alle
zugelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unterschieden zwischen den Angaben in der „Betriebsanleitung” und im „Fahrzeugbrief”
gelten die Angaben im Fahrzeugbrief. Aus Gründen der Fahrsicherheit müssen auf alle Räder Reifen des gleichen Typs und der
gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlose Reifen dürfen keine Luftschläuche eingezogen werden.
Felgen Serienmäßige Reifen Winterreifen
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Für einige Versionen / spezifische Märkte zwingend erforderliche Reifen.
Bei den Versionen mit den Reifen 215/60 R16 und 215/55 R17 können Schneeketten mit vermindertem Platzbedarf und einem
maximalen Überstand über das Profil von 7 mm montiert werden.
Versionen ECO PACK (1.3 Multijet 95 PS / 1.6 Multijet 115/120 PS)
Felgen Serienmäßige Reifen Winterreifen
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Notrad(wo vorhanden)
Felge:4,0x16/Reifen:T145/90 R16 106M
223

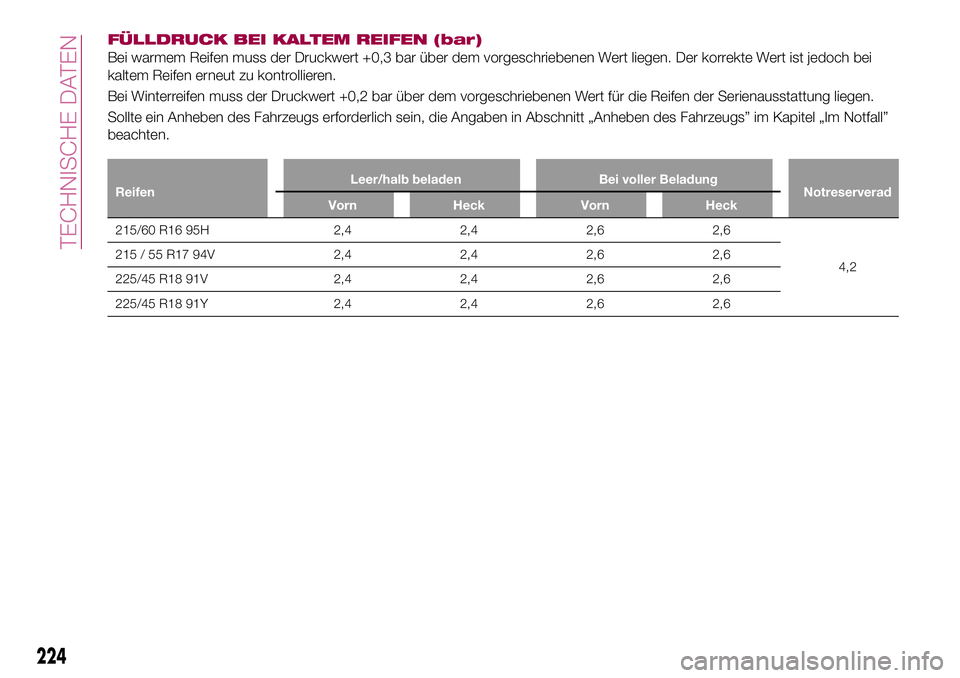

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei
kaltem Reifen erneut zu kontrollieren.
Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
ReifenLeer/halb beladen Bei voller Beladung
Notreserverad
Vorn Heck Vorn Heck
215/60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
224
TECHNISCHE DATEN

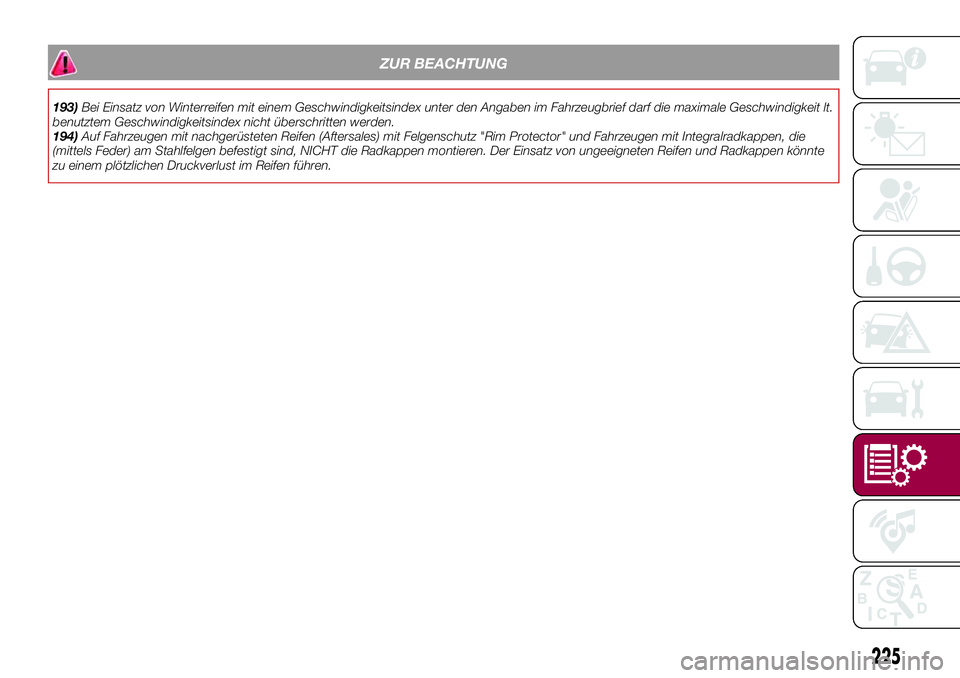

ZUR BEACHTUNG
193)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
194)Auf Fahrzeugen mit nachgerüsteten Reifen (Aftersales) mit Felgenschutz "Rim Protector" und Fahrzeugen mit Integralradkappen, die
(mittels Feder) am Stahlfelgen befestigt sind, NICHT die Radkappen montieren. Der Einsatz von ungeeigneten Reifen und Radkappen könnte
zu einem plötzlichen Druckverlust im Reifen führen.
225

MASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhenangabe
bezieht sich auf das leere Fahrzeug. Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier
vorgegebenen Werten kommen.
A B C D UND F G H I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Mit Dachreling
168F1B0169C
226
TECHNISCHE DATEN

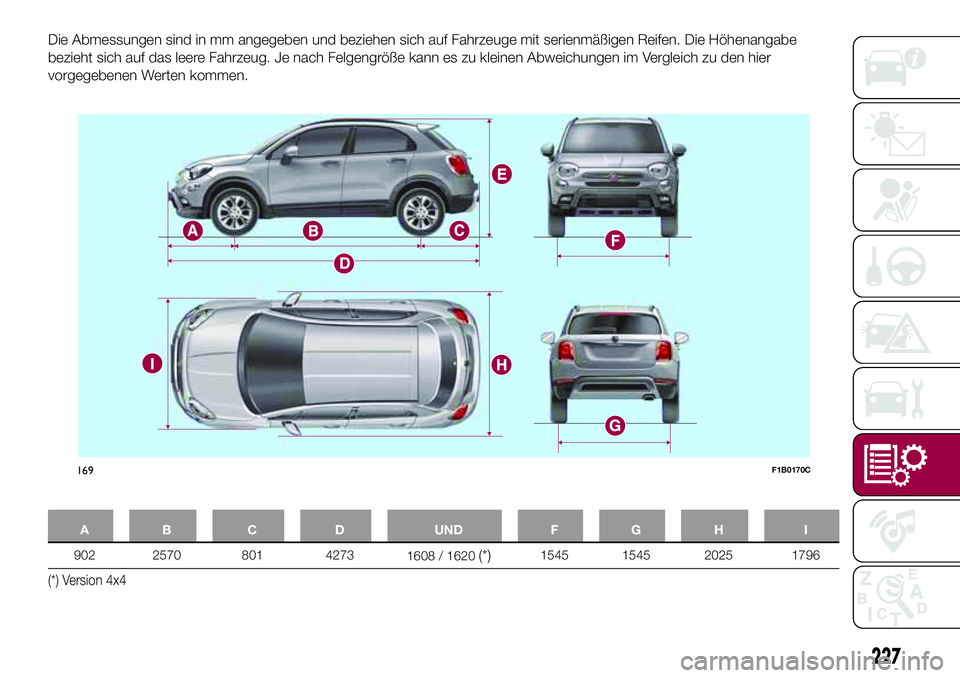

Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhenangabe
bezieht sich auf das leere Fahrzeug. Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier
vorgegebenen Werten kommen.
A B C D UND F G H I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Version 4x4
169F1B0170C
227

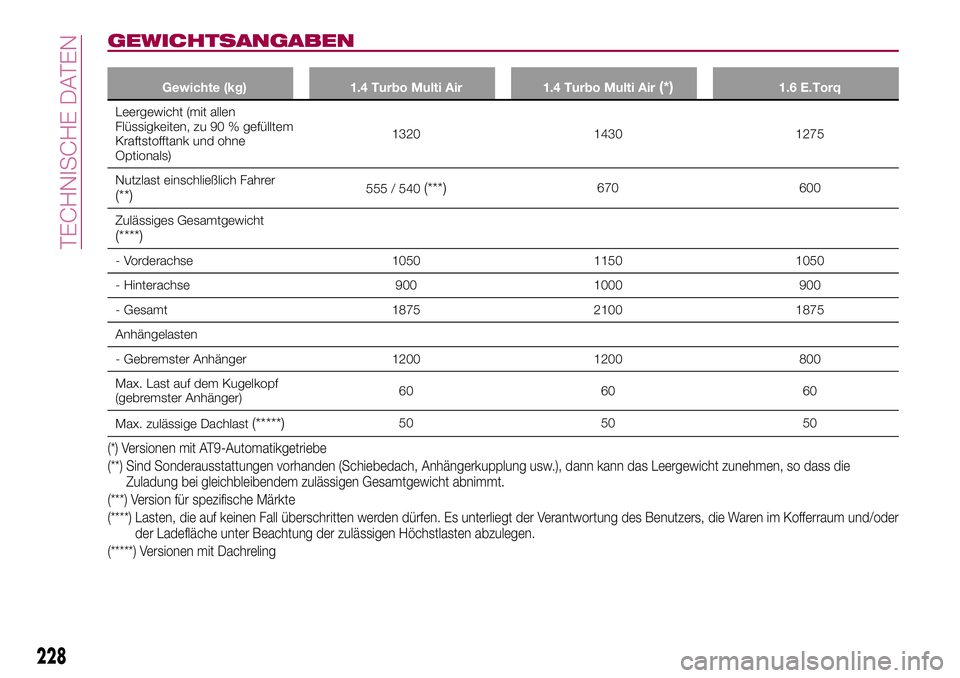

GEWICHTSANGABEN
Gewichte (kg) 1.4 Turbo Multi Air 1.4 Turbo Multi Air(*)1.6 E.Torq
Leergewicht (mit allen
Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne
Optionals)1320 1430 1275
Nutzlast einschließlich Fahrer
(**)555 / 540(***)670 600
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1050 1150 1050
- Hinterachse 900 1000 900
- Gesamt 1875 2100 1875
Anhängelasten
- Gebremster Anhänger 1200 1200 800
Max. Last auf dem Kugelkopf
(gebremster Anhänger)60 60 60
Max. zulässige Dachlast
(*****)50 50 50
(*) Versionen mit AT9-Automatikgetriebe
(**) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die
Zuladung bei gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(***) Version für spezifische Märkte
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder
der Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
(*****) Versionen mit Dachreling
228
