Gewichte (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Leergewicht (mit allen
Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne
Optionals)1505 1320 1320
Nutzlast einschließlich Fahrer
(**)595 555
555 / 580(*****)
Zulässiges Gesamtgewicht(***)
- Vorderachse 1150 1050 1050
- Hinterachse 1000 900 900
- Gesamt 2080 1875
1875 / 1900
(*****)
Anhängelasten
- Gebremster Anhänger 1000
1200 / 900
(*****)
Max. Last auf dem Kugelkopf
(gebremster Anhänger)60 60 60
Max. zulässige Dachlast
(****)50 50 50
(*) Version für spezifische Märkte
(**) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die
Zuladung bei gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(*****) Versionen mit Automatikgetriebe mit Doppelkupplung
(***) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder
der Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
(****) Versionen mit Dachreling
229

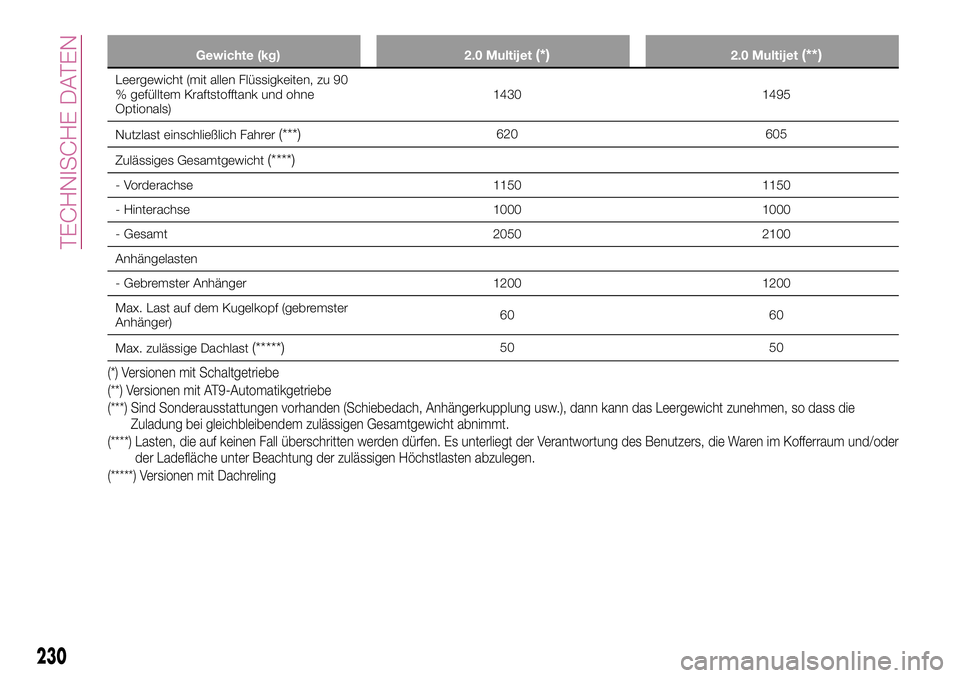

Gewichte (kg) 2.0 Multijet(*)2.0 Multijet(**)
Leergewicht (mit allen Flüssigkeiten, zu 90
% gefülltem Kraftstofftank und ohne
Optionals)1430 1495
Nutzlast einschließlich Fahrer
(***)620 605
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1150 1150
- Hinterachse 1000 1000
- Gesamt 2050 2100
Anhängelasten
- Gebremster Anhänger 1200 1200
Max. Last auf dem Kugelkopf (gebremster
Anhänger)60 60
Max. zulässige Dachlast
(*****)50 50
(*) Versionen mit Schaltgetriebe
(**) Versionen mit AT9-Automatikgetriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die
Zuladung bei gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder
der Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
(*****) Versionen mit Dachreling
230
TECHNISCHE DATEN

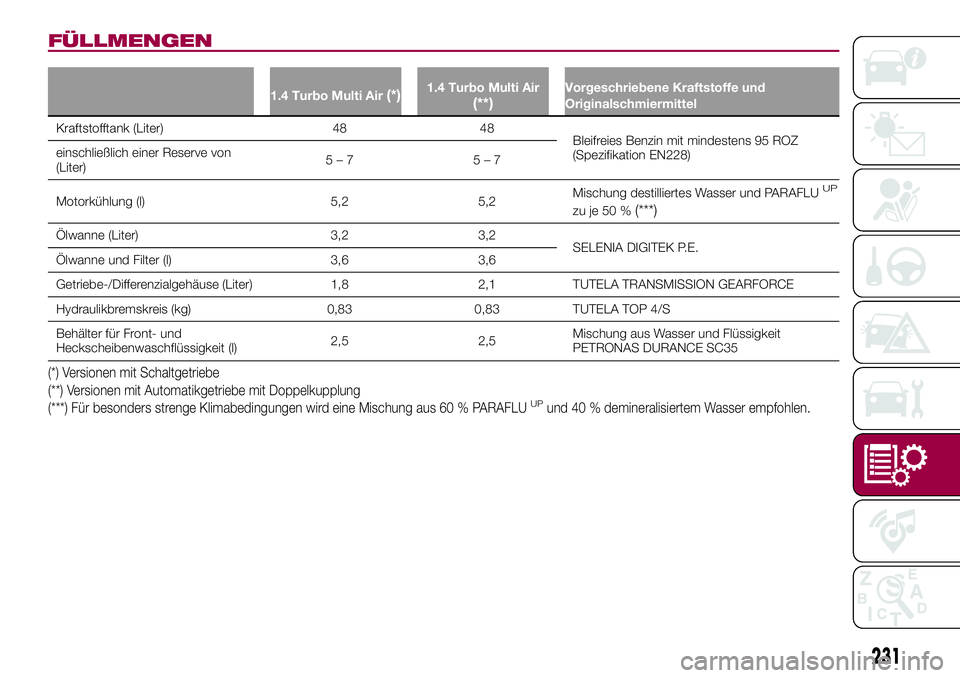

FÃœLLMENGEN
1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank (Liter) 48 48
Bleifreies Benzin mit mindestens 95 ROZ
(Spezifikation EN228) einschließlich einer Reserve von
(Liter)5–7 5–7
Motorkühlung (l) 5,2 5,2Mischung destilliertes Wasser und PARAFLU
UP
zu je 50 %(***)
Ölwanne (Liter) 3,2 3,2
SELENIA DIGITEK P.E.
Ölwanne und Filter (l) 3,6 3,6
Getriebe-/Differenzialgehäuse (Liter) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreis (kg) 0,83 0,83 TUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit (l)2,5 2,5Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC35
(*) Versionen mit Schaltgetriebe
(**) Versionen mit Automatikgetriebe mit Doppelkupplung
(***) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser empfohlen.
231

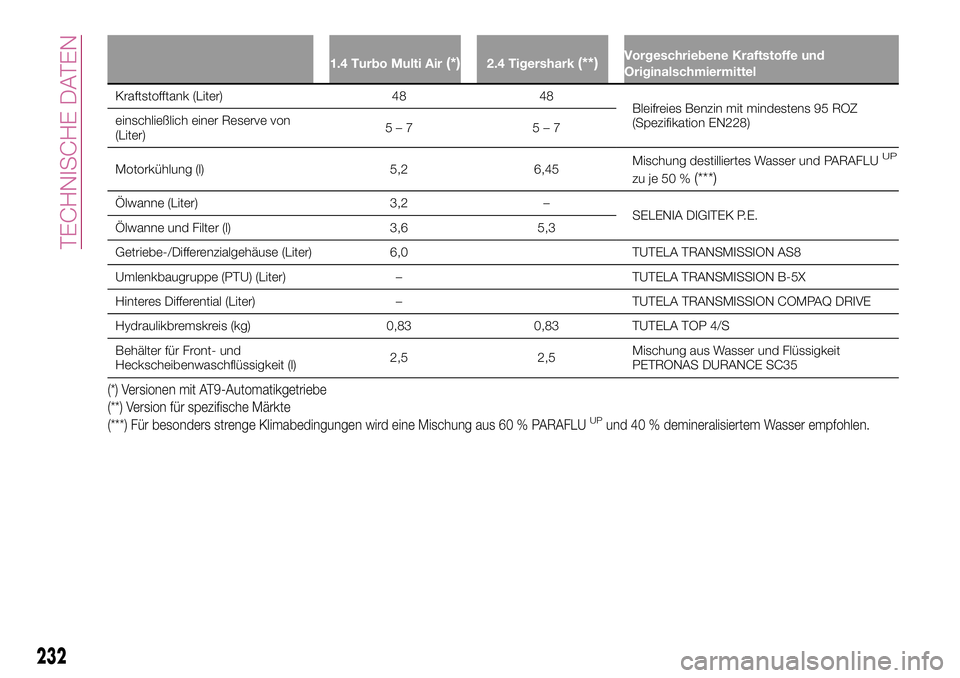

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank (Liter) 48 48
Bleifreies Benzin mit mindestens 95 ROZ
(Spezifikation EN228) einschließlich einer Reserve von
(Liter)5–7 5–7
Motorkühlung (l) 5,2 6,45Mischung destilliertes Wasser und PARAFLU
UP
zu je 50 %(***)
Ölwanne (Liter) 3,2 –
SELENIA DIGITEK P.E.
Ölwanne und Filter (l) 3,6 5,3
Getriebe-/Differenzialgehäuse (Liter) 6,0 TUTELA TRANSMISSION AS8
Umlenkbaugruppe (PTU) (Liter) – TUTELA TRANSMISSION B-5X
Hinteres Differential (Liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulikbremskreis (kg) 0,83 0,83 TUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit (l)2,5 2,5Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC35
(*) Versionen mit AT9-Automatikgetriebe
(**) Version für spezifische Märkte
(***) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser empfohlen.
232
TECHNISCHE DATEN

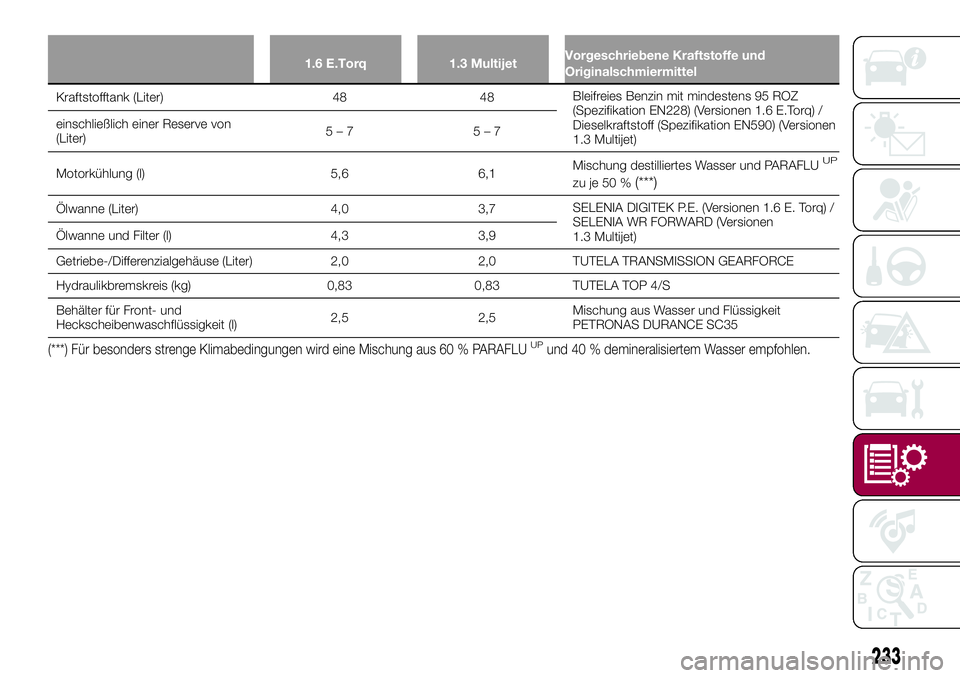

1.6 E.Torq 1.3 MultijetVorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank (Liter) 48 48Bleifreies Benzin mit mindestens 95 ROZ
(Spezifikation EN228) (Versionen 1.6 E.Torq) /
Dieselkraftstoff (Spezifikation EN590) (Versionen
1.3 Multijet) einschließlich einer Reserve von
(Liter)5–7 5–7
Motorkühlung (l) 5,6 6,1Mischung destilliertes Wasser und PARAFLU
UP
zu je 50 %(***)
Ölwanne (Liter) 4,0 3,7SELENIA DIGITEK P.E. (Versionen 1.6 E. Torq) /
SELENIA WR FORWARD (Versionen
1.3 Multijet) Ölwanne und Filter (l) 4,3 3,9
Getriebe-/Differenzialgehäuse (Liter) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreis (kg) 0,83 0,83 TUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit (l)2,5 2,5Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC35
(***) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
233

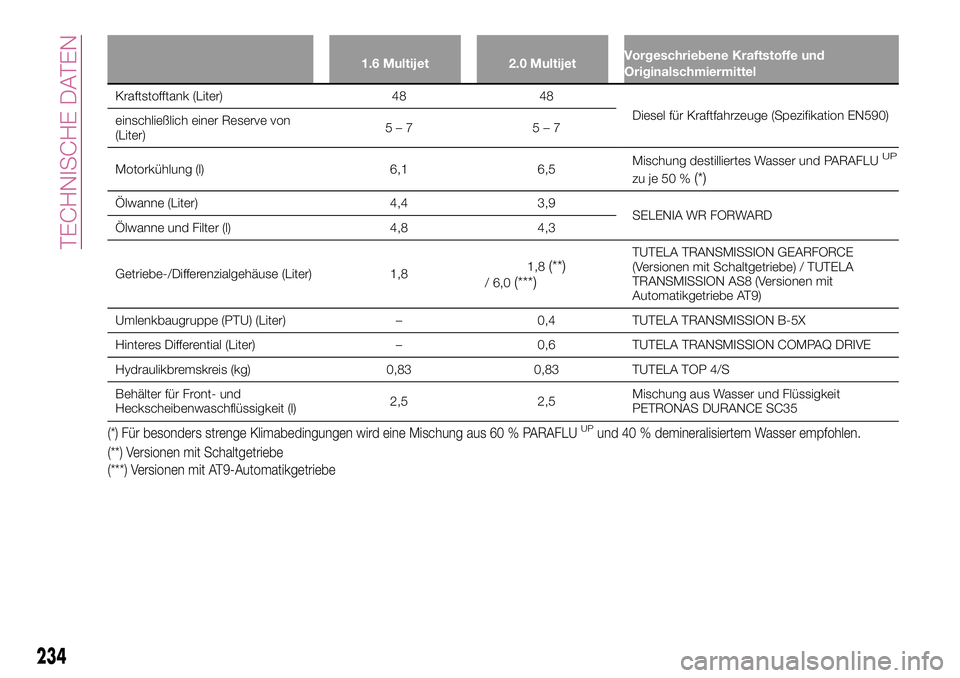

1.6 Multijet 2.0 MultijetVorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank (Liter) 48 48
Diesel für Kraftfahrzeuge (Spezifikation EN590)
einschließlich einer Reserve von
(Liter)5–7 5–7
Motorkühlung (l) 6,1 6,5Mischung destilliertes Wasser und PARAFLU
UP
zu je 50 %(*)
Ölwanne (Liter) 4,4 3,9
SELENIA WR FORWARD
Ölwanne und Filter (l) 4,8 4,3
Getriebe-/Differenzialgehäuse (Liter) 1,81,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE
(Versionen mit Schaltgetriebe) / TUTELA
TRANSMISSION AS8 (Versionen mit
Automatikgetriebe AT9)
Umlenkbaugruppe (PTU) (Liter) – 0,4 TUTELA TRANSMISSION B-5X
Hinteres Differential (Liter) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulikbremskreis (kg) 0,83 0,83 TUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit (l)2,5 2,5Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Versionen mit Schaltgetriebe
(***) Versionen mit AT9-Automatikgetriebe
234
TECHNISCHE DATEN

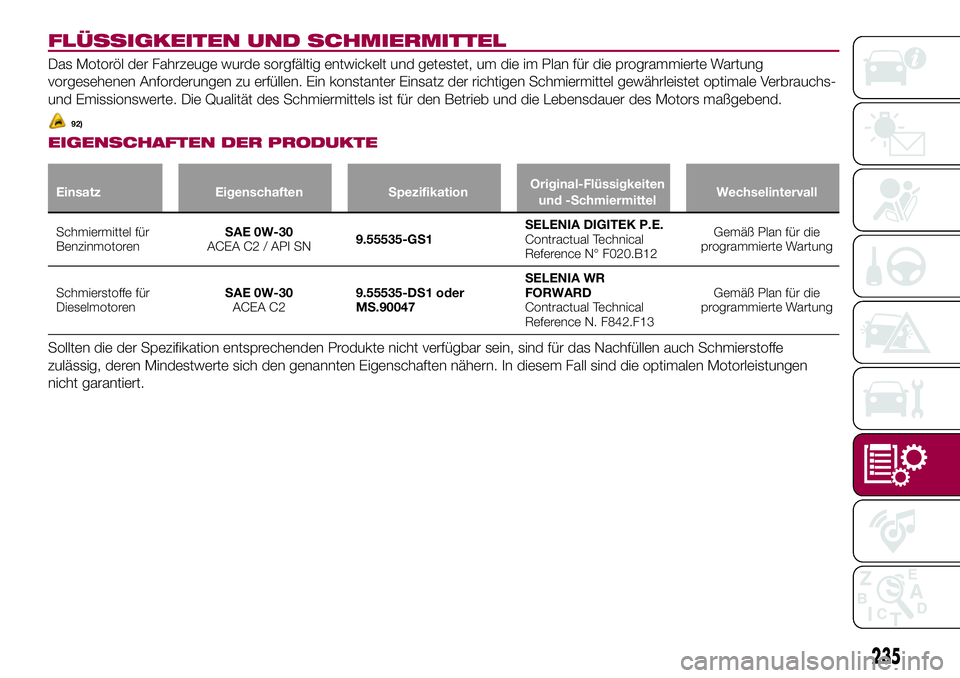

FLÃœSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung
vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs-
und Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
EIGENSCHAFTEN DER PRODUKTE
Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
BenzinmotorenSAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Gemäß Plan für die
programmierte Wartung
Schmierstoffe für
DieselmotorenSAE 0W-30
ACEA C29.55535-DS1 oder
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N. F842.F13Gemäß Plan für die
programmierte Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
235

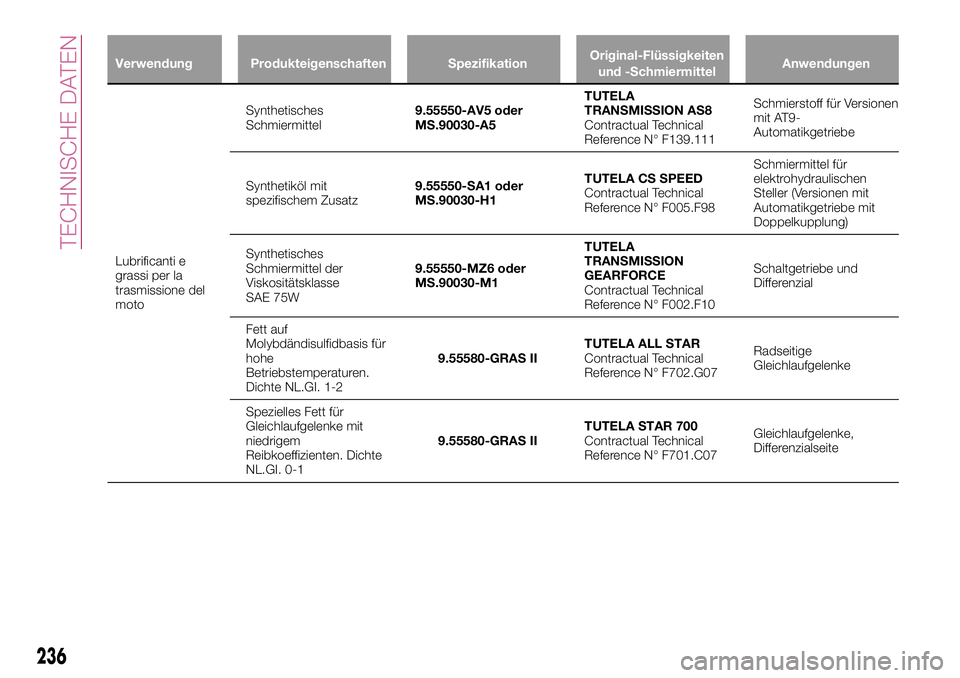

92)

Verwendung Produkteigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Lubrificanti e
grassi per la
trasmissione del
motoSynthetisches
Schmiermittel9.55550-AV5 oder
MS.90030-A5TUTELA
TRANSMISSION AS8
Contractual Technical
Reference N° F139.111Schmierstoff für Versionen
mit AT9-
Automatikgetriebe
Synthetiköl mit
spezifischem Zusatz9.55550-SA1 oder
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Schmiermittel für
elektrohydraulischen
Steller (Versionen mit
Automatikgetriebe mit
Doppelkupplung)
Synthetisches
Schmiermittel der
Viskositätsklasse
SAE 75W9.55550-MZ6 oder
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Schaltgetriebe und
Differenzial
Fett auf
Molybdändisulfidbasis für
hohe
Betriebstemperaturen.
Dichte NL.GI. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizienten. Dichte
NL.GI. 0-19.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
236
TECHNISCHE DATEN

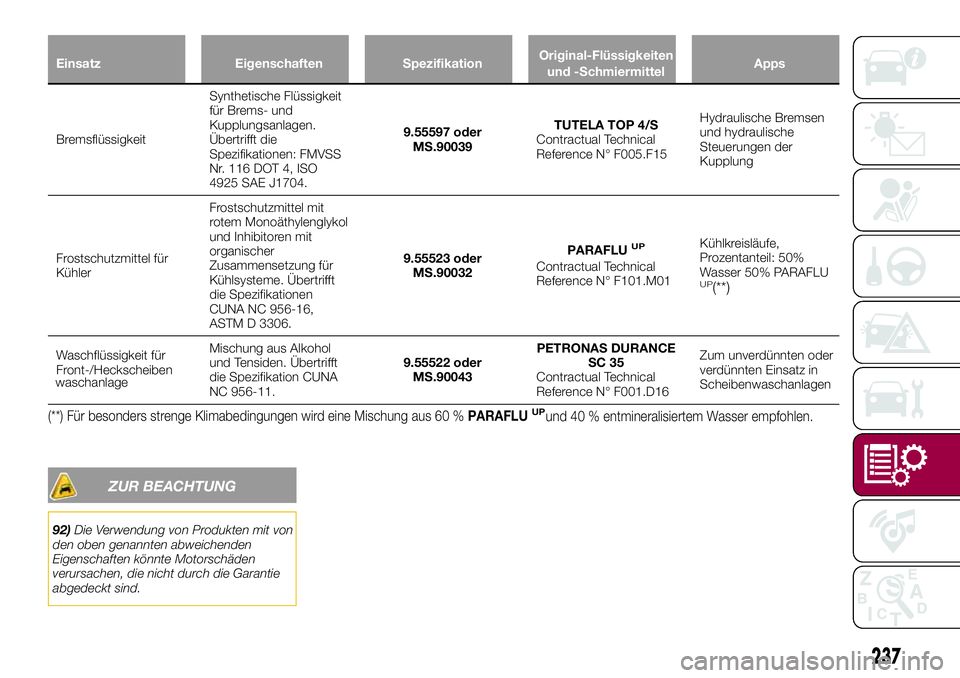

Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApps
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen.
Ãœbertrifft die
Spezifikationen: FMVSS
Nr. 116 DOT 4, ISO
4925 SAE J1704.9.55597 oder
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft
die Spezifikationen
CUNA NC 956-16,
ASTM D 3306.9.55523 oder
MS.90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Kühlkreisläufe,
Prozentanteil: 50%
Wasser 50% PARAFLU
UP(**)
Waschflüssigkeit für
Front-/HeckscheibenMischung aus Alkohol
und Tensiden. Ãœbertrifft
die Spezifikation CUNA
NC 956-11.9.55522 oder
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(**) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 %PARAFLUUP
ZUR BEACHTUNG
92)Die Verwendung von Produkten mit von
den oben genannten abweichenden
Eigenschaften könnte Motorschäden
verursachen, die nicht durch die Garantie
abgedeckt sind.
237
und 40 % entmineralisiertem Wasser empfohlen.
waschanlage

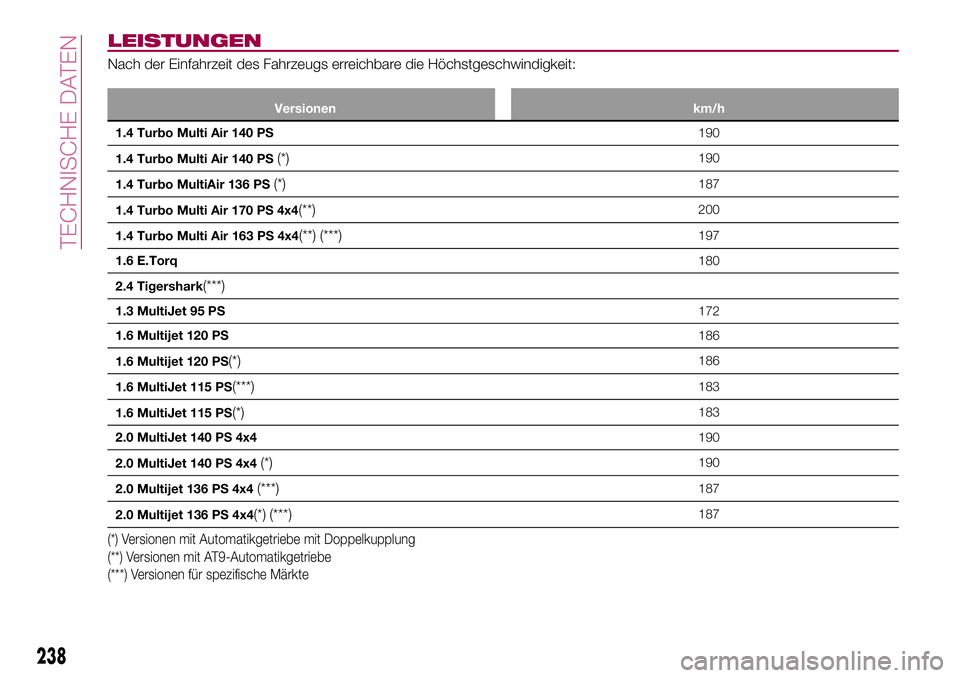

LEISTUNGEN
Nach der Einfahrzeit des Fahrzeugs erreichbare die Höchstgeschwindigkeit:
Versionen km/h
1.4 Turbo Multi Air 140 PS190
1.4 Turbo Multi Air 140 PS
(*)190
1.4 Turbo MultiAir 136 PS
(*)187
1.4 Turbo Multi Air 170 PS 4x4
(**)200
1.4 Turbo Multi Air 163 PS 4x4
(**) (***)197
1.6 E.Torq180
2.4 Tigershark
(***)
1.3 MultiJet 95 PS172
1.6 Multijet 120 PS186
1.6 Multijet 120 PS
(*)186
1.6 MultiJet 115 PS
(***)183
1.6 MultiJet 115 PS
(*)183
2.0 MultiJet 140 PS 4x4190
2.0 MultiJet 140 PS 4x4
(*)190
2.0 Multijet 136 PS 4x4
(***)187
2.0 Multijet 136 PS 4x4
(*) (***)187
(*) Versionen mit Automatikgetriebe mit Doppelkupplung
(**) Versionen mit AT9-Automatikgetriebe
(***) Versionen für spezifische Märkte
238
