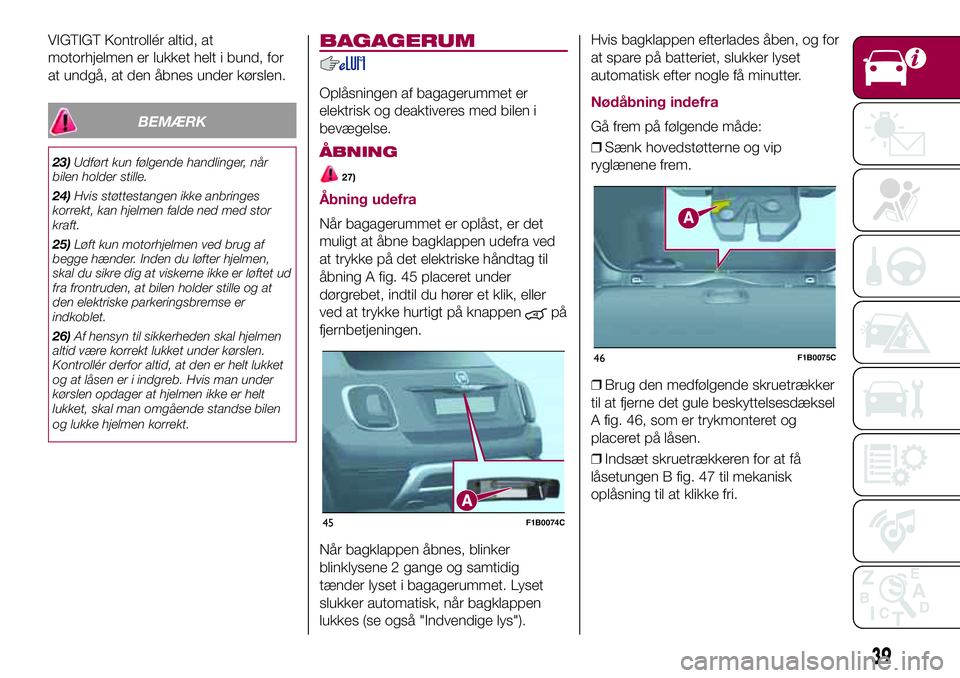

Page 41 of 264
VIGTIGT Kontrollér altid, at
motorhjelmen er lukket helt i bund, for
at undgå, at den åbnes under kørslen.
BEMÆRK
23)Udført kun følgende handlinger, når
bilen holder stille.
24)Hvis støttestangen ikke anbringes
korrekt, kan hjelmen falde ned med stor
kraft.
25)Løft kun motorhjelmen ved brug af
begge hænder. Inden du løfter hjelmen,
skal du sikre dig at viskerne ikke er løftet ud
fra frontruden, at bilen holder stille og at
den elektriske parkeringsbremse er
indkoblet.
26)Af hensyn til sikkerheden skal hjelmen
altid være korrekt lukket under kørslen.
Kontrollér derfor altid, at den er helt lukket
og at låsen er i indgreb. Hvis man under
kørslen opdager at hjelmen ikke er helt
lukket, skal man omgående standse bilen
og lukke hjelmen korrekt.
BAGAGERUM
Oplåsningen af bagagerummet er
elektrisk og deaktiveres med bilen i
bevægelse.
ÅBNING
27)
Åbning udefra
Når bagagerummet er oplåst, er det
muligt at åbne bagklappen udefra ved
at trykke på det elektriske håndtag til
åbning A fig. 45 placeret under
dørgrebet, indtil du hører et klik, eller
ved at trykke hurtigt på knappen
på
fjernbetjeningen.
Når bagklappen åbnes, blinker
blinklysene 2 gange og samtidig
tænder lyset i bagagerummet. Lyset
slukker automatisk, når bagklappen
lukkes (se også "Indvendige lys").Hvis bagklappen efterlades åben, og for
at spare på batteriet, slukker lyset
automatisk efter nogle få minutter.
Nødåbning indefra
Gå frem på følgende måde:
❒Sænk hovedstøtterne og vip
ryglænene frem.
❒Brug den medfølgende skruetrækker
til at fjerne det gule beskyttelsesdæksel
A fig. 46, som er trykmonteret og
placeret på låsen.
❒Indsæt skruetrækkeren for at få
låsetungen B fig. 47 til mekanisk
oplåsning til at klikke fri.
45F1B0074C
46F1B0075C
39

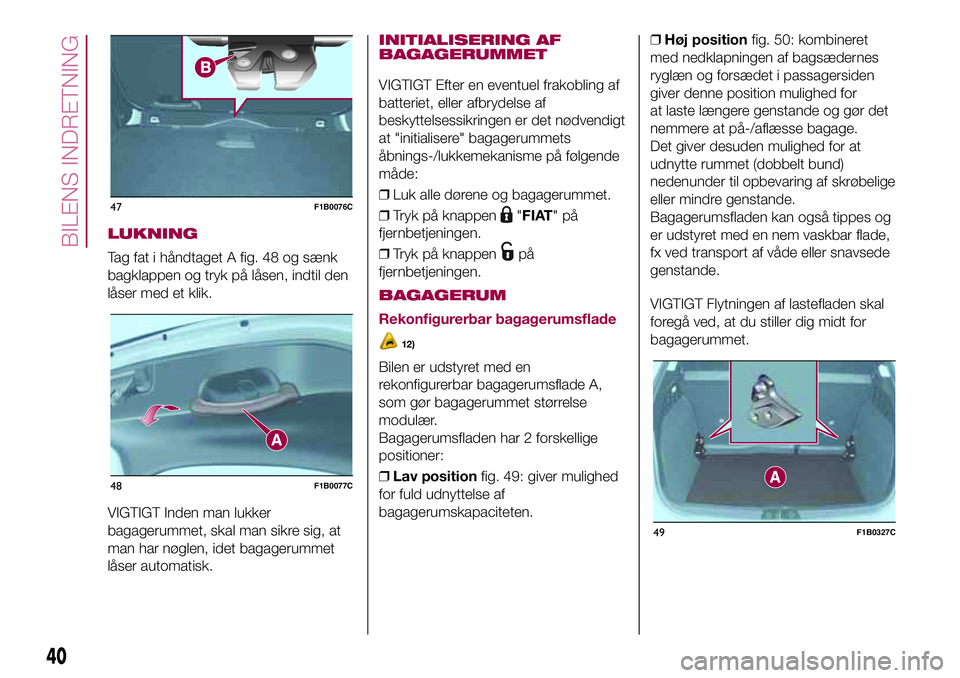

Page 42 of 264
LUKNING
Tag fat i håndtaget A fig. 48 og sænk
bagklappen og tryk på låsen, indtil den
låser med et klik.
VIGTIGT Inden man lukker
bagagerummet, skal man sikre sig, at
man har nøglen, idet bagagerummet
låser automatisk.
INITIALISERING AF
BAGAGERUMMET
VIGTIGT Efter en eventuel frakobling af
batteriet, eller afbrydelse af
beskyttelsessikringen er det nødvendigt
at "initialisere" bagagerummets
åbnings-/lukkemekanisme på følgende
måde:
❒Luk alle dørene og bagagerummet.
❒Tryk på knappen
"FIAT"på
fjernbetjeningen.
❒Tryk på knappen
på
fjernbetjeningen.
BAGAGERUM
Rekonfigurerbar bagagerumsflade
12)
Bilen er udstyret med en
rekonfigurerbar bagagerumsflade A,
som gør bagagerummet størrelse
modulær.
Bagagerumsfladen har 2 forskellige
positioner:
❒Lav positionfig. 49: giver mulighed
for fuld udnyttelse af
bagagerumskapaciteten.❒Høj positionfig. 50: kombineret
med nedklapningen af bagsædernes
ryglæn og forsædet i passagersiden
giver denne position mulighed for
at laste længere genstande og gør det
nemmere at på-/aflæsse bagage.
Det giver desuden mulighed for at
udnytte rummet (dobbelt bund)
nedenunder til opbevaring af skrøbelige
eller mindre genstande.
Bagagerumsfladen kan også tippes og
er udstyret med en nem vaskbar flade,
fx ved transport af våde eller snavsede
genstande.
VIGTIGT Flytningen af lastefladen skal
foregå ved, at du stiller dig midt for
bagagerummet.
47F1B0076C
48F1B0077C
49F1B0327C
40
BILENS INDRETNING

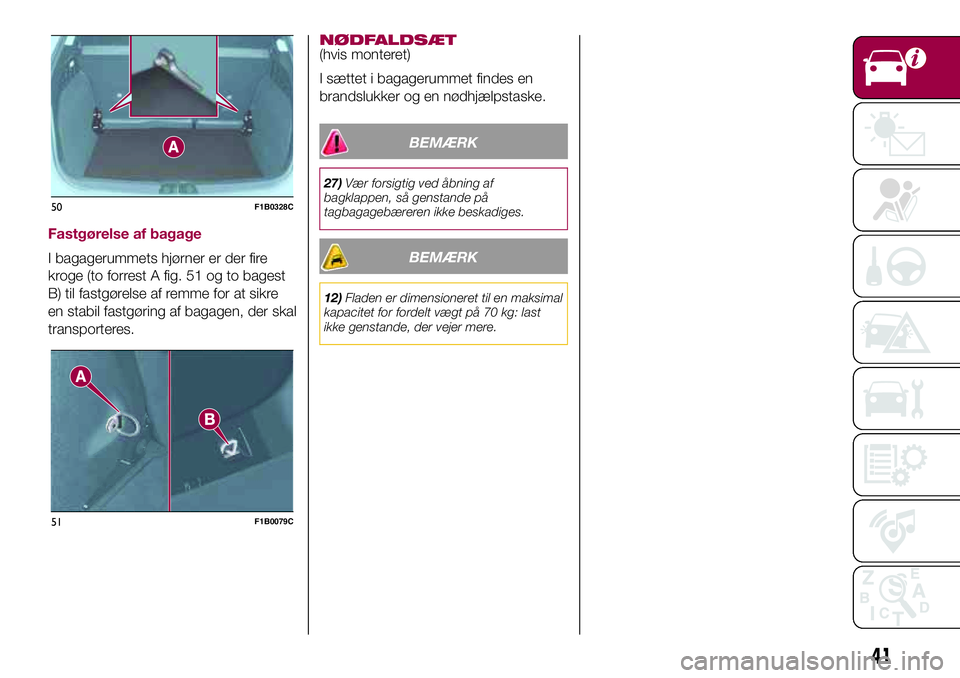

Page 43 of 264
Fastgørelse af bagage
I bagagerummets hjørner er der fire
kroge (to forrest A fig. 51 og to bagest
B) til fastgørelse af remme for at sikre
en stabil fastgøring af bagagen, der skal
transporteres.
NØDFALDSÆT(hvis monteret)
I sættet i bagagerummet findes en
brandslukker og en nødhjælpstaske.
BEMÆRK
27)Vær forsigtig ved åbning af
bagklappen, så genstande på
tagbagagebæreren ikke beskadiges.
BEMÆRK
12)Fladen er dimensioneret til en maksimal
kapacitet for fordelt vægt på 70 kg: last
ikke genstande, der vejer mere.
50F1B0328C
51F1B0079C
41

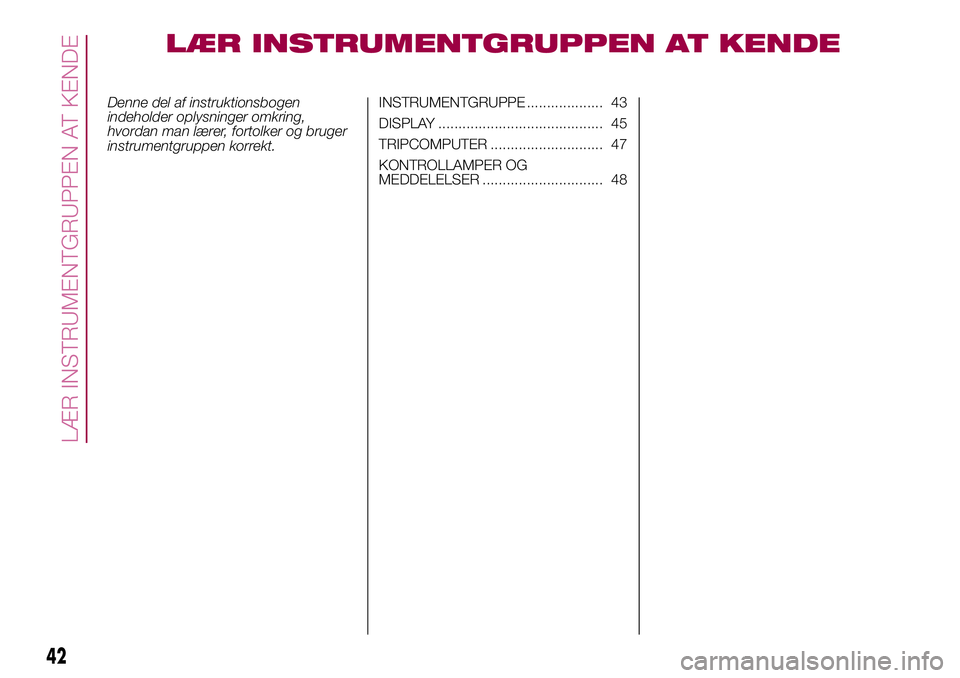

Page 44 of 264
LÆR INSTRUMENTGRUPPEN AT KENDE
Denne del af instruktionsbogen
indeholder oplysninger omkring,
hvordan man lærer, fortolker og bruger
instrumentgruppen korrekt.INSTRUMENTGRUPPE ................... 43
DISPLAY ......................................... 45
TRIPCOMPUTER ............................ 47
KONTROLLAMPER OG
MEDDELELSER .............................. 48
42
LÆR INSTRUMENTGRUPPEN AT KENDE

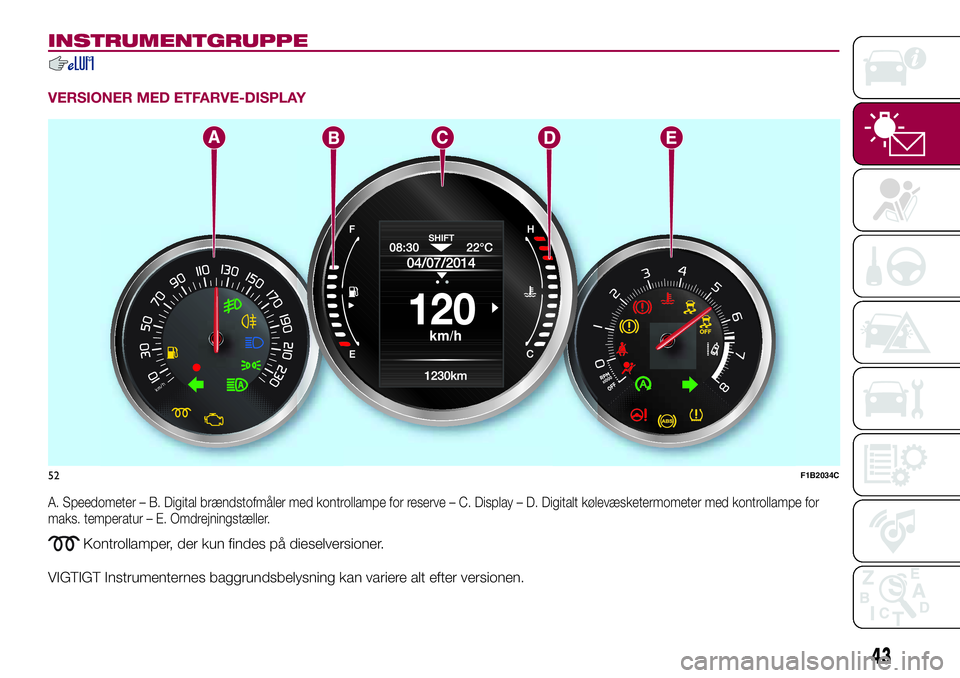

Page 45 of 264
INSTRUMENTGRUPPE
VERSIONER MED ETFARVE-DISPLAY
A. Speedometer – B. Digital brændstofmåler med kontrollampe for reserve – C. Display – D. Digitalt kølevæsketermometer med kontrollampe for
maks. temperatur – E. Omdrejningstæller.
Kontrollamper, der kun findes på dieselversioner.
VIGTIGT Instrumenternes baggrundsbelysning kan variere alt efter versionen.
km/h
52F1B2034C
43
Page 46 of 264

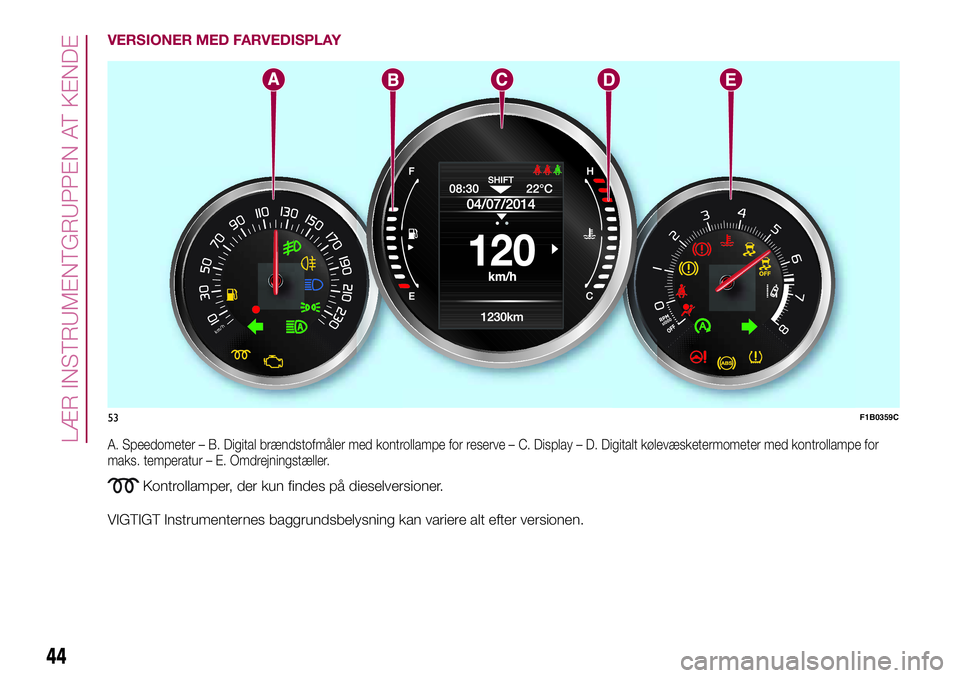

VERSIONER MED FARVEDISPLAY
A. Speedometer – B. Digital brændstofmåler med kontrollampe for reserve – C. Display – D. Digitalt kølevæsketermometer med kontrollampe for
maks. temperatur – E. Omdrejningstæller.
Kontrollamper, der kun findes på dieselversioner.
VIGTIGT Instrumenternes baggrundsbelysning kan variere alt efter versionen.
53F1B0359C
44
LÆR INSTRUMENTGRUPPEN AT KENDE

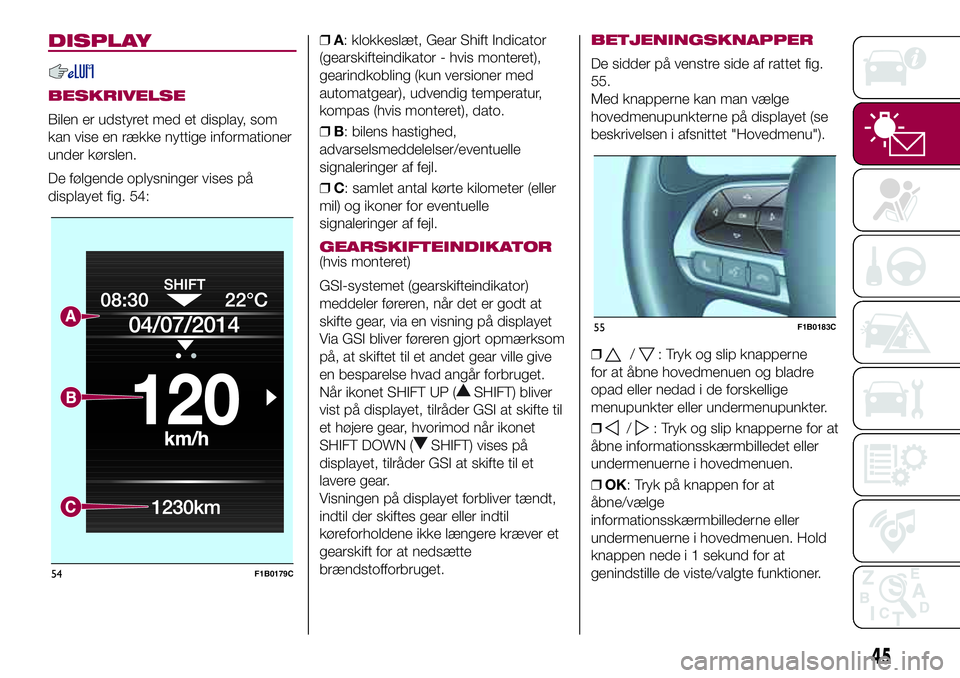

Page 47 of 264
DISPLAY
BESKRIVELSE
Bilen er udstyret med et display, som
kan vise en række nyttige informationer
under kørslen.
De følgende oplysninger vises på
displayet fig. 54:❒A: klokkeslæt, Gear Shift Indicator
(gearskifteindikator - hvis monteret),
gearindkobling (kun versioner med
automatgear), udvendig temperatur,
kompas (hvis monteret), dato.
❒B: bilens hastighed,
advarselsmeddelelser/eventuelle
signaleringer af fejl.
❒C: samlet antal kørte kilometer (eller
mil) og ikoner for eventuelle
signaleringer af fejl.
GEARSKIFTEINDIKATOR(hvis monteret)
GSI-systemet (gearskifteindikator)
meddeler føreren, når det er godt at
skifte gear, via en visning på displayet
Via GSI bliver føreren gjort opmærksom
på, at skiftet til et andet gear ville give
en besparelse hvad angår forbruget.
Når ikonet SHIFT UP (
SHIFT) bliver
vist på displayet, tilråder GSI at skifte til
et højere gear, hvorimod når ikonet
SHIFT DOWN (
SHIFT) vises på
displayet, tilråder GSI at skifte til et
lavere gear.
Visningen på displayet forbliver tændt,
indtil der skiftes gear eller indtil
køreforholdene ikke længere kræver et
gearskift for at nedsætte
brændstofforbruget.
BETJENINGSKNAPPER
De sidder på venstre side af rattet fig.
55.
Med knapperne kan man vælge
hovedmenupunkterne på displayet (se
beskrivelsen i afsnittet "Hovedmenu").
❒
/: Tryk og slip knapperne
for at åbne hovedmenuen og bladre
opad eller nedad i de forskellige
menupunkter eller undermenupunkter.
❒
/: Tryk og slip knapperne for at
åbne informationsskærmbilledet eller
undermenuerne i hovedmenuen.
❒OK: Tryk på knappen for at
åbne/vælge
informationsskærmbillederne eller
undermenuerne i hovedmenuen. Hold
knappen nede i 1 sekund for at
genindstille de viste/valgte funktioner.
54F1B0179C
55F1B0183C
45
Page 48 of 264

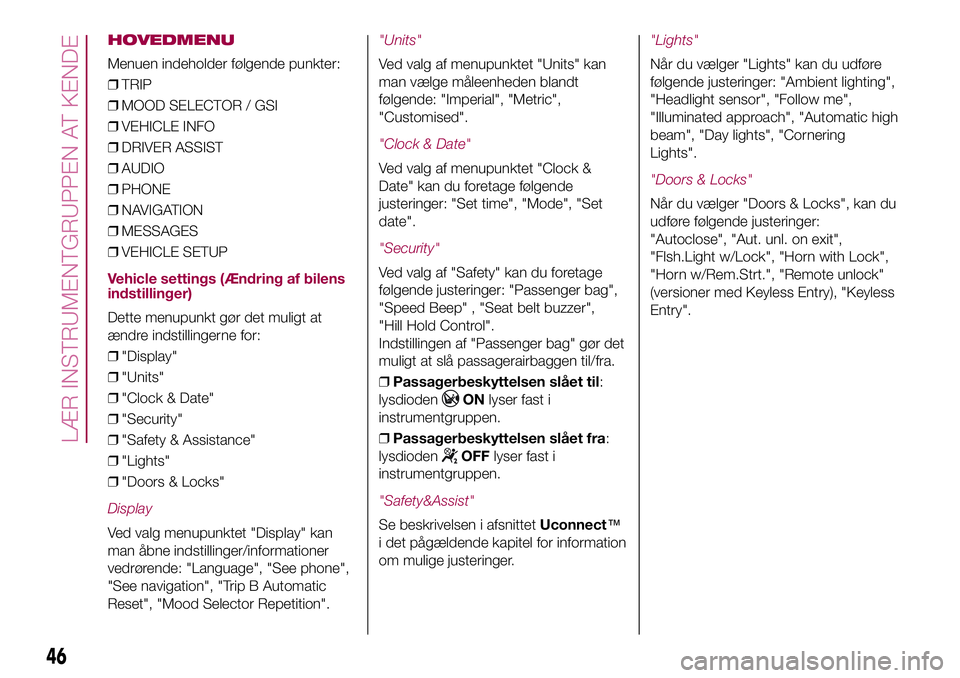

HOVEDMENU
Menuen indeholder følgende punkter:
❒TRIP
❒MOOD SELECTOR / GSI
❒VEHICLE INFO
❒DRIVER ASSIST
❒AUDIO
❒PHONE
❒NAVIGATION
❒MESSAGES
❒VEHICLE SETUP
Vehicle settings (Ændring af bilens
indstillinger)
Dette menupunkt gør det muligt at
ændre indstillingerne for:
❒"Display"
❒"Units"
❒"Clock & Date"
❒"Security"
❒"Safety & Assistance"
❒"Lights"
❒"Doors & Locks"
Display
Ved valg menupunktet "Display" kan
man åbne indstillinger/informationer
vedrørende: "Language", "See phone",
"See navigation", "Trip B Automatic
Reset", "Mood Selector Repetition".
"Units"
Ved valg af menupunktet "Units" kan
man vælge måleenheden blandt
følgende: "Imperial", "Metric",
"Customised".
"Clock & Date"
Ved valg af menupunktet "Clock &
Date" kan du foretage følgende
justeringer: "Set time", "Mode", "Set
date".
"Security"
Ved valg af "Safety" kan du foretage
følgende justeringer: "Passenger bag",
"Speed Beep" , "Seat belt buzzer",
"Hill Hold Control".
Indstillingen af "Passenger bag" gør det
muligt at slå passagerairbaggen til/fra.
❒Passagerbeskyttelsen slået til:
lysdioden
ONlyser fast i
instrumentgruppen.
❒Passagerbeskyttelsen slået fra:
lysdioden
OFFlyser fast i
instrumentgruppen.
"Safety&Assist"
Se beskrivelsen i afsnittetUconnect™
i det pågældende kapitel for information
om mulige justeringer.
"Lights"
Når du vælger "Lights" kan du udføre
følgende justeringer: "Ambient lighting",
"Headlight sensor", "Follow me",
"Illuminated approach", "Automatic high
beam", "Day lights", "Cornering
Lights".
"Doors & Locks"
Når du vælger "Doors & Locks", kan du
udføre følgende justeringer:
"Autoclose", "Aut. unl. on exit",
"Flsh.Light w/Lock", "Horn with Lock",
"Horn w/Rem.Strt.", "Remote unlock"
(versioner med Keyless Entry), "Keyless
Entry".
46
LÆR INSTRUMENTGRUPPEN AT KENDE

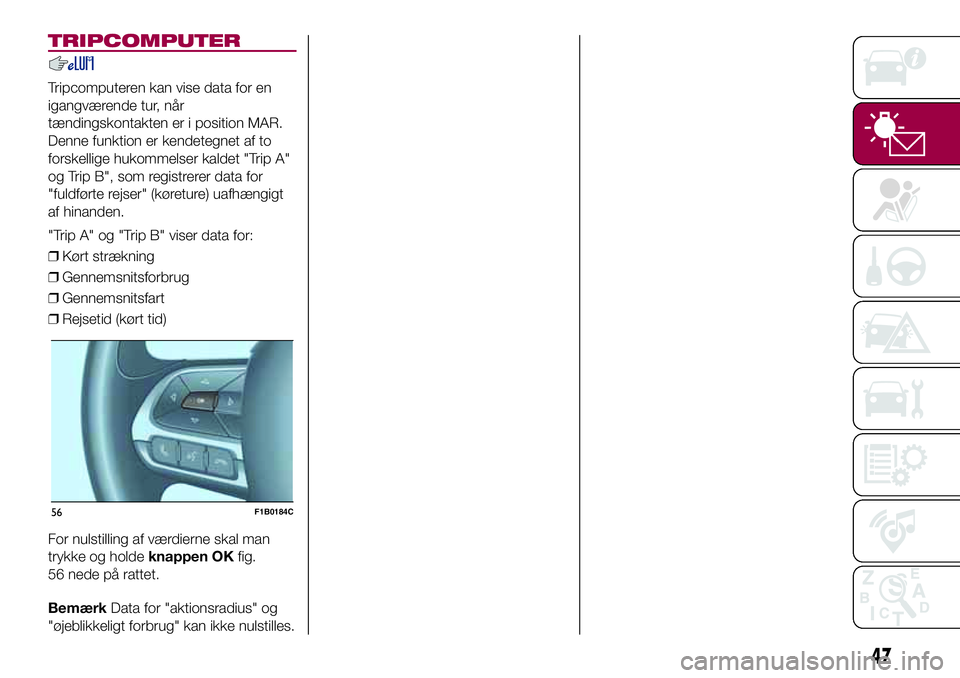

Page 49 of 264
TRIPCOMPUTER
Tripcomputeren kan vise data for en
igangværende tur, når
tændingskontakten er i position MAR.
Denne funktion er kendetegnet af to
forskellige hukommelser kaldet "Trip A"
og Trip B", som registrerer data for
"fuldførte rejser" (køreture) uafhængigt
af hinanden.
"Trip A" og "Trip B" viser data for:
❒Kørt strækning
❒Gennemsnitsforbrug
❒Gennemsnitsfart
❒Rejsetid (kørt tid)
For nulstilling af værdierne skal man
trykke og holdeknappen OKfig.
56 nede på rattet.
BemærkData for "aktionsradius" og
"øjeblikkeligt forbrug" kan ikke nulstilles.
56F1B0184C
47

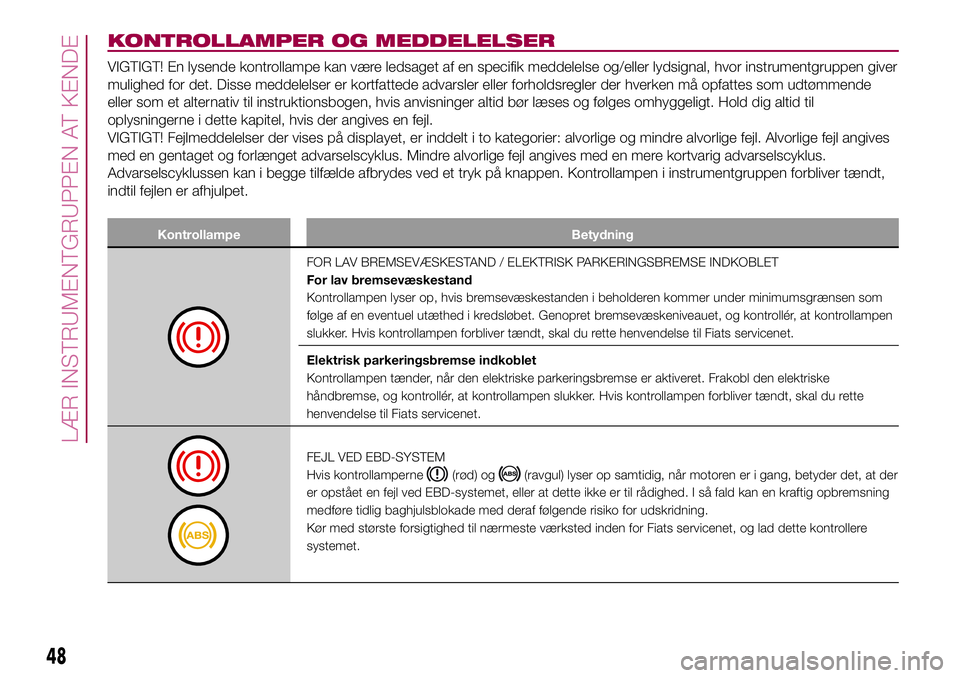

Page 50 of 264
KONTROLLAMPER OG MEDDELELSER
VIGTIGT! En lysende kontrollampe kan være ledsaget af en specifik meddelelse og/eller lydsignal, hvor instrumentgruppen giver
mulighed for det. Disse meddelelser er kortfattede advarsler eller forholdsregler der hverken må opfattes som udtømmende
eller som et alternativ til instruktionsbogen, hvis anvisninger altid bør læses og følges omhyggeligt. Hold dig altid til
oplysningerne i dette kapitel, hvis der angives en fejl.
VIGTIGT! Fejlmeddelelser der vises på displayet, er inddelt i to kategorier: alvorlige og mindre alvorlige fejl. Alvorlige fejl angives
med en gentaget og forlænget advarselscyklus. Mindre alvorlige fejl angives med en mere kortvarig advarselscyklus.
Advarselscyklussen kan i begge tilfælde afbrydes ved et tryk på knappen. Kontrollampen i instrumentgruppen forbliver tændt,
indtil fejlen er afhjulpet.
Kontrollampe Betydning
FOR LAV BREMSEVÆSKESTAND / ELEKTRISK PARKERINGSBREMSE INDKOBLET
For lav bremsevæskestand
Kontrollampen lyser op, hvis bremsevæskestanden i beholderen kommer under minimumsgrænsen som
følge af en eventuel utæthed i kredsløbet. Genopret bremsevæskeniveauet, og kontrollér, at kontrollampen
slukker. Hvis kontrollampen forbliver tændt, skal du rette henvendelse til Fiats servicenet.
Elektrisk parkeringsbremse indkoblet
Kontrollampen tænder, når den elektriske parkeringsbremse er aktiveret. Frakobl den elektriske
håndbremse, og kontrollér, at kontrollampen slukker. Hvis kontrollampen forbliver tændt, skal du rette
henvendelse til Fiats servicenet.
FEJL VED EBD-SYSTEM
Hvis kontrollamperne
(rød) og(ravgul) lyser op samtidig, når motoren er i gang, betyder det, at der
er opstået en fejl ved EBD-systemet, eller at dette ikke er til rådighed. I så fald kan en kraftig opbremsning
medføre tidlig baghjulsblokade med deraf følgende risiko for udskridning.
Kør med største forsigtighed til nærmeste værksted inden for Fiats servicenet, og lad dette kontrollere
systemet.
48
