Page 21 of 264

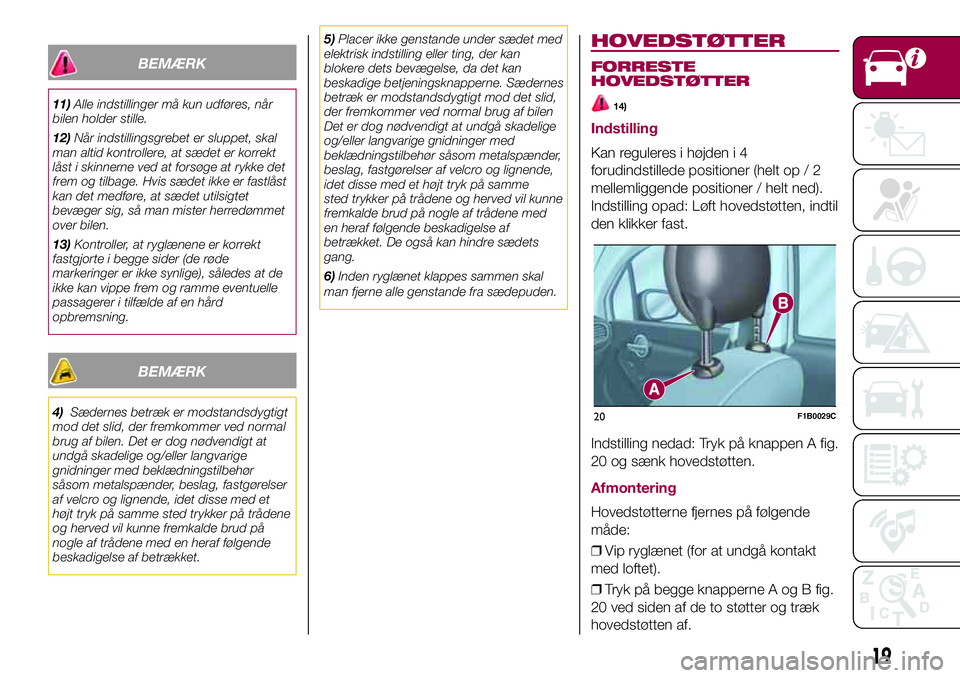

BEMÆRK
11)Alle indstillinger må kun udføres, når
bilen holder stille.
12)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i skinnerne ved at forsøge at rykke det
frem og tilbage. Hvis sædet ikke er fastlåst
kan det medføre, at sædet utilsigtet
bevæger sig, så man mister herredømmet
over bilen.
13)Kontroller, at ryglænene er korrekt
fastgjorte i begge sider (de røde
markeringer er ikke synlige), således at de
ikke kan vippe frem og ramme eventuelle
passagerer i tilfælde af en hård
opbremsning.
BEMÆRK
4)Sædernes betræk er modstandsdygtigt
mod det slid, der fremkommer ved normal
brug af bilen. Det er dog nødvendigt at
undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør
såsom metalspænder, beslag, fastgørelser
af velcro og lignende, idet disse med et
højt tryk på samme sted trykker på trådene
og herved vil kunne fremkalde brud på
nogle af trådene med en heraf følgende
beskadigelse af betrækket.5)Placer ikke genstande under sædet med
elektrisk indstilling eller ting, der kan
blokere dets bevægelse, da det kan
beskadige betjeningsknapperne. Sædernes
betræk er modstandsdygtigt mod det slid,
der fremkommer ved normal brug af bilen
Det er dog nødvendigt at undgå skadelige
og/eller langvarige gnidninger med
beklædningstilbehør såsom metalspænder,
beslag, fastgørelser af velcro og lignende,
idet disse med et højt tryk på samme
sted trykker på trådene og herved vil kunne
fremkalde brud på nogle af trådene med
en heraf følgende beskadigelse af
betrækket. De også kan hindre sædets
gang.
6)Inden ryglænet klappes sammen skal
man fjerne alle genstande fra sædepuden.
HOVEDSTØTTER
FORRESTE
HOVEDSTØTTER
14)
Indstilling
Kan reguleres i højden i 4
forudindstillede positioner (helt op / 2
mellemliggende positioner / helt ned).
Indstilling opad: Løft hovedstøtten, indtil
den klikker fast.
Indstilling nedad: Tryk på knappen A fig.
20 og sænk hovedstøtten.
Afmontering
Hovedstøtterne fjernes på følgende
måde:
❒Vip ryglænet (for at undgå kontakt
med loftet).
❒Tryk på begge knapperne A og B fig.
20 ved siden af de to støtter og træk
hovedstøtten af.
20F1B0029C
19
Page 22 of 264

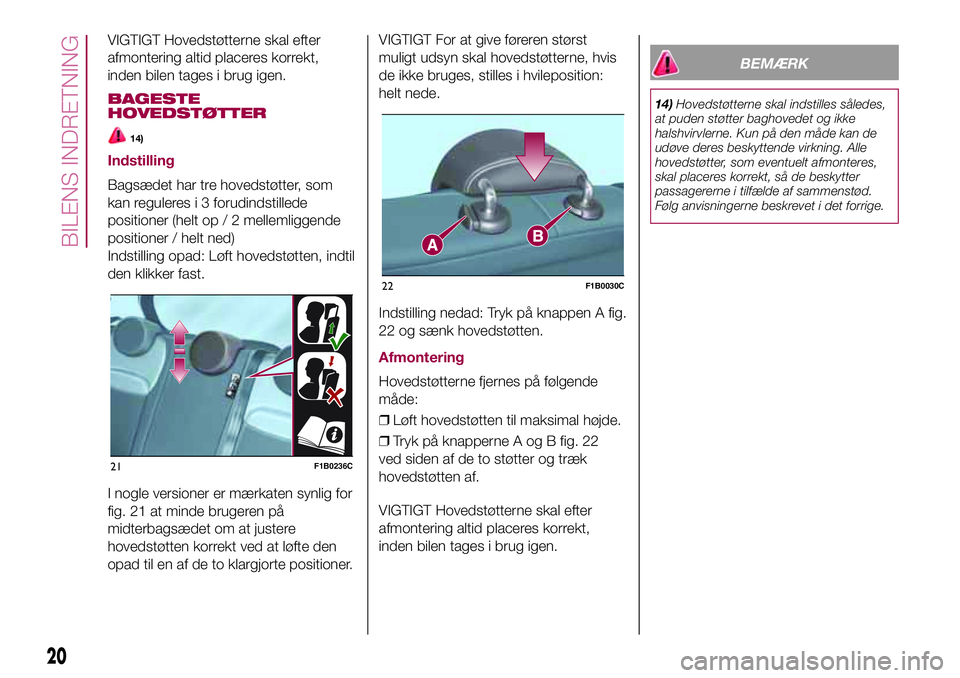

VIGTIGT Hovedstøtterne skal efter
afmontering altid placeres korrekt,
inden bilen tages i brug igen.
BAGESTE
HOVEDSTØTTER
14)
Indstilling
Bagsædet har tre hovedstøtter, som
kan reguleres i 3 forudindstillede
positioner (helt op / 2 mellemliggende
positioner / helt ned)
Indstilling opad: Løft hovedstøtten, indtil
den klikker fast.
I nogle versioner er mærkaten synlig for
fig. 21 at minde brugeren på
midterbagsædet om at justere
hovedstøtten korrekt ved at løfte den
opad til en af de to klargjorte positioner.VIGTIGT For at give føreren størst
muligt udsyn skal hovedstøtterne, hvis
de ikke bruges, stilles i hvileposition:
helt nede.
Indstilling nedad: Tryk på knappen A fig.
22 og sænk hovedstøtten.
Afmontering
Hovedstøtterne fjernes på følgende
måde:
❒Løft hovedstøtten til maksimal højde.
❒Tryk på knapperne A og B fig. 22
ved siden af de to støtter og træk
hovedstøtten af.
VIGTIGT Hovedstøtterne skal efter
afmontering altid placeres korrekt,
inden bilen tages i brug igen.
BEMÆRK
14)Hovedstøtterne skal indstilles således,
at puden støtter baghovedet og ikke
halshvirvlerne. Kun på den måde kan de
udøve deres beskyttende virkning. Alle
hovedstøtter, som eventuelt afmonteres,
skal placeres korrekt, så de beskytter
passagererne i tilfælde af sammenstød.
Følg anvisningerne beskrevet i det forrige.
21F1B0236C
22F1B0030C
20
BILENS INDRETNING
Page 23 of 264

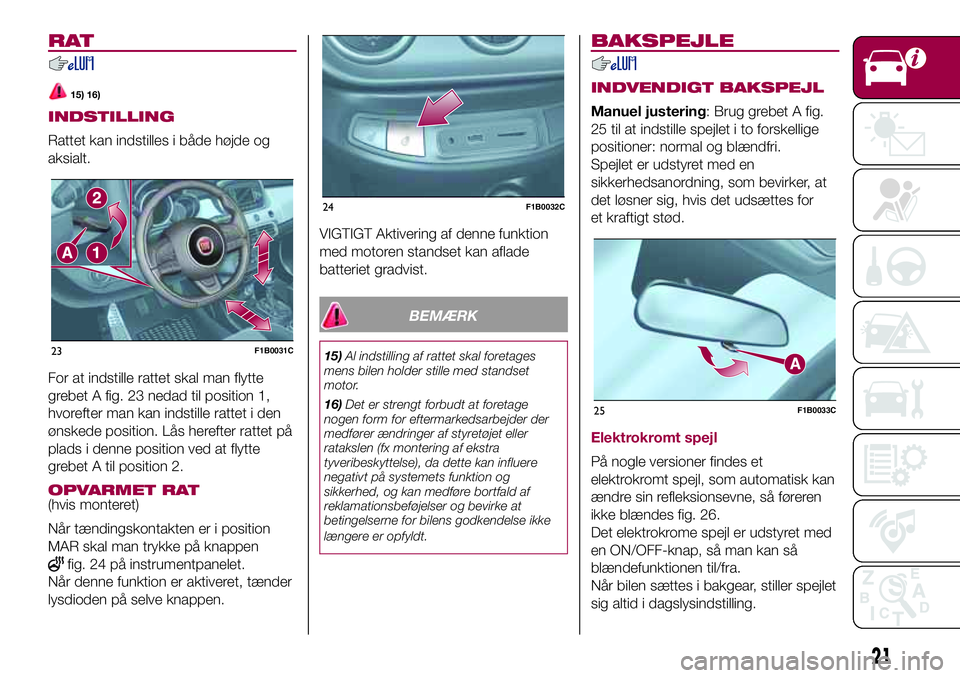

RAT
15) 16)
INDSTILLING
Rattet kan indstilles i både højde og
aksialt.
For at indstille rattet skal man flytte
grebet A fig. 23 nedad til position 1,
hvorefter man kan indstille rattet i den
ønskede position. Lås herefter rattet på
plads i denne position ved at flytte
grebet A til position 2.
OPVARMET RAT(hvis monteret)
Når tændingskontakten er i position
MAR skal man trykke på knappen
fig. 24 på instrumentpanelet.
Når denne funktion er aktiveret, tænder
lysdioden på selve knappen.VIGTIGT Aktivering af denne funktion
med motoren standset kan aflade
batteriet gradvist.
BEMÆRK
15)Al indstilling af rattet skal foretages
mens bilen holder stille med standset
motor.
16)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejder der
medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse), da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
reklamationsbeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
BAKSPEJLE
INDVENDIGT BAKSPEJL
Manuel justering: Brug grebet A fig.
25 til at indstille spejlet i to forskellige
positioner: normal og blændfri.
Spejlet er udstyret med en
sikkerhedsanordning, som bevirker, at
det løsner sig, hvis det udsættes for
et kraftigt stød.
Elektrokromt spejl
På nogle versioner findes et
elektrokromt spejl, som automatisk kan
ændre sin refleksionsevne, så føreren
ikke blændes fig. 26.
Det elektrokrome spejl er udstyret med
en ON/OFF-knap, så man kan så
blændefunktionen til/fra.
Når bilen sættes i bakgear, stiller spejlet
sig altid i dagslysindstilling.
23F1B0031C
24F1B0032C
25F1B0033C
21
Page 24 of 264

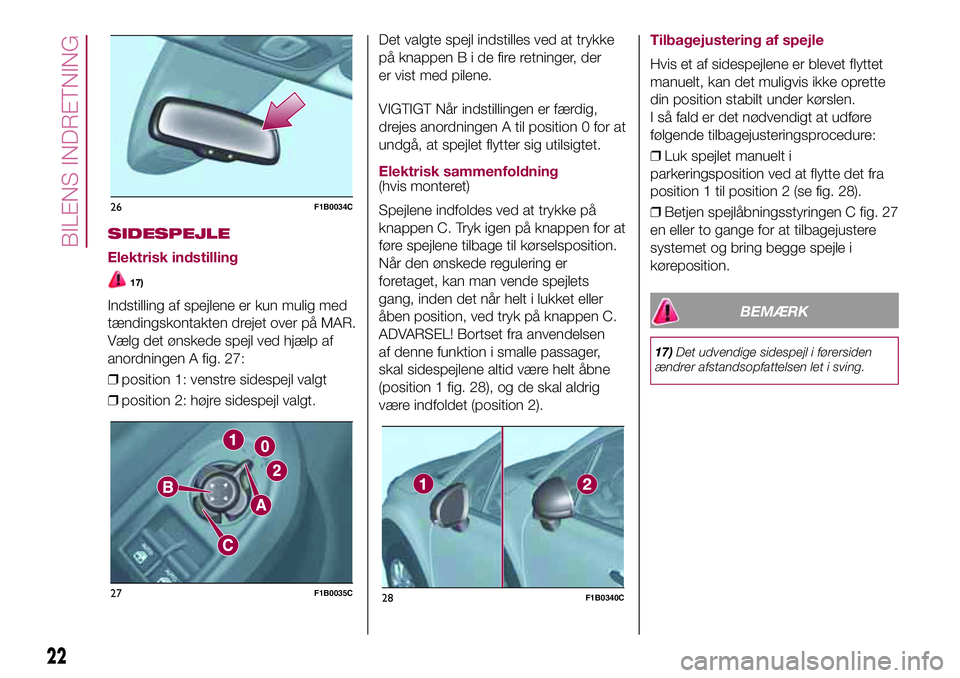

SIDESPEJLE
Elektrisk indstilling
17)
Indstilling af spejlene er kun mulig med
tændingskontakten drejet over på MAR.
Vælg det ønskede spejl ved hjælp af
anordningen A fig. 27:
❒position 1: venstre sidespejl valgt
❒position 2: højre sidespejl valgt.Det valgte spejl indstilles ved at trykke
på knappenBidefireretninger, der
er vist med pilene.
VIGTIGT Når indstillingen er færdig,
drejes anordningen A til position 0 for at
undgå, at spejlet flytter sig utilsigtet.
Elektrisk sammenfoldning(hvis monteret)
Spejlene indfoldes ved at trykke på
knappen C. Tryk igen på knappen for at
føre spejlene tilbage til kørselsposition.
Når den ønskede regulering er
foretaget, kan man vende spejlets
gang, inden det når helt i lukket eller
åben position, ved tryk på knappen C.
ADVARSEL! Bortset fra anvendelsen
af denne funktion i smalle passager,
skal sidespejlene altid være helt åbne
(position 1 fig. 28), og de skal aldrig
være indfoldet (position 2).
Tilbagejustering af spejle
Hvis et af sidespejlene er blevet flyttet
manuelt, kan det muligvis ikke oprette
din position stabilt under kørslen.
I så fald er det nødvendigt at udføre
følgende tilbagejusteringsprocedure:
❒Luk spejlet manuelt i
parkeringsposition ved at flytte det fra
position 1 til position 2 (se fig. 28).
❒Betjen spejlåbningsstyringen C fig. 27
en eller to gange for at tilbagejustere
systemet og bring begge spejle i
køreposition.
BEMÆRK
17)Det udvendige sidespejl i førersiden
ændrer afstandsopfattelsen let i sving.
26F1B0034C
27F1B0035C28F1B0340C
22
BILENS INDRETNING
Page 25 of 264

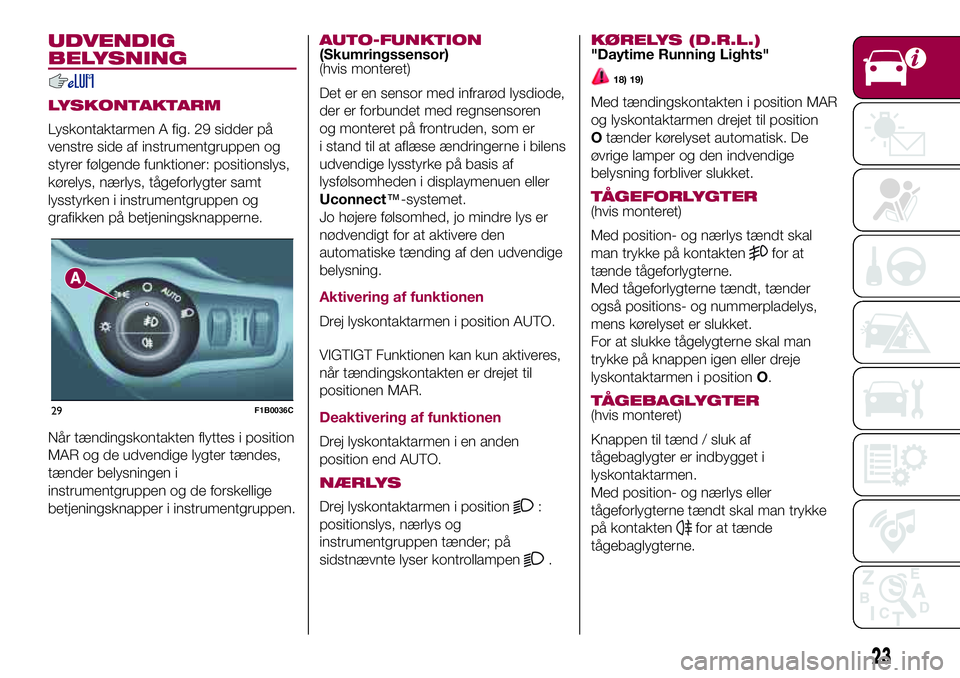

UDVENDIG
BELYSNING
LYSKONTAKTARM
Lyskontaktarmen A fig. 29 sidder på
venstre side af instrumentgruppen og
styrer følgende funktioner: positionslys,
kørelys, nærlys, tågeforlygter samt
lysstyrken i instrumentgruppen og
grafikken på betjeningsknapperne.
Når tændingskontakten flyttes i position
MAR og de udvendige lygter tændes,
tænder belysningen i
instrumentgruppen og de forskellige
betjeningsknapper i instrumentgruppen.
AUTO-FUNKTION(Skumringssensor)
(hvis monteret)
Det er en sensor med infrarød lysdiode,
der er forbundet med regnsensoren
og monteret på frontruden, som er
i stand til at aflæse ændringerne i bilens
udvendige lysstyrke på basis af
lysfølsomheden i displaymenuen eller
Uconnect™-systemet.
Jo højere følsomhed, jo mindre lys er
nødvendigt for at aktivere den
automatiske tænding af den udvendige
belysning.
Aktivering af funktionen
Drej lyskontaktarmen i position AUTO.
VIGTIGT Funktionen kan kun aktiveres,
når tændingskontakten er drejet til
positionen MAR.
Deaktivering af funktionen
Drej lyskontaktarmen i en anden
position end AUTO.
NÆRLYS
Drej lyskontaktarmen i position:
positionslys, nærlys og
instrumentgruppen tænder; på
sidstnævnte lyser kontrollampen
.
KØRELYS (D.R.L.)"Daytime Running Lights"
18) 19)
Med tændingskontakten i position MAR
og lyskontaktarmen drejet til position
Otænder kørelyset automatisk. De
øvrige lamper og den indvendige
belysning forbliver slukket.
TÅGEFORLYGTER(hvis monteret)
Med position- og nærlys tændt skal
man trykke på kontakten
for at
tænde tågeforlygterne.
Med tågeforlygterne tændt, tænder
også positions- og nummerpladelys,
mens kørelyset er slukket.
For at slukke tågelygterne skal man
trykke på knappen igen eller dreje
lyskontaktarmen i positionO.
TÅGEBAGLYGTER(hvis monteret)
Knappen til tænd / sluk af
tågebaglygter er indbygget i
lyskontaktarmen.
Med position- og nærlys eller
tågeforlygterne tændt skal man trykke
på kontakten
for at tænde
tågebaglygterne.
29F1B0036C
23
Page 26 of 264

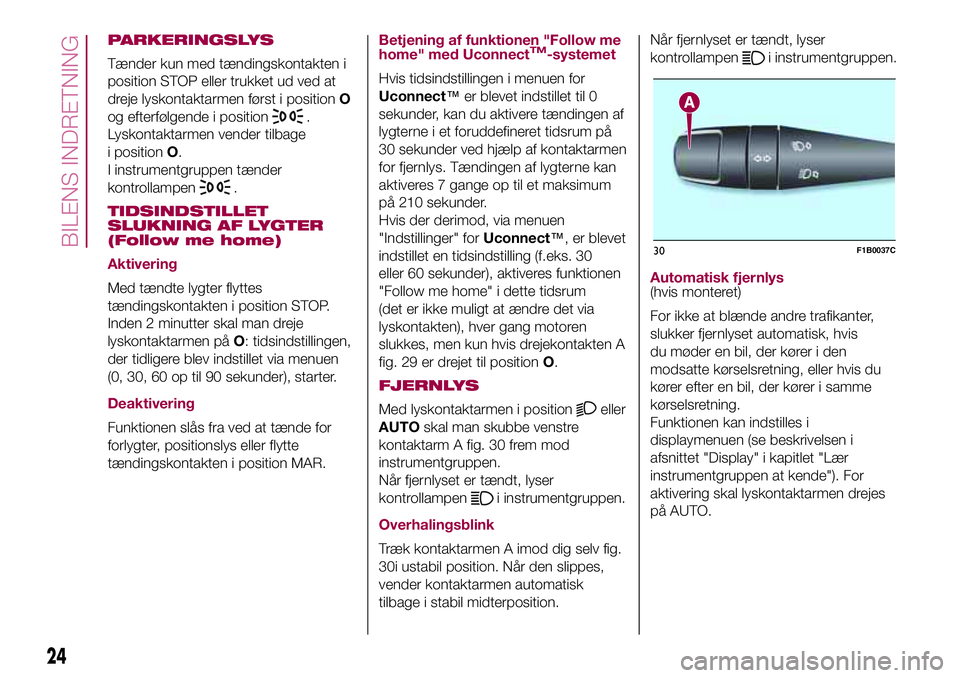

PARKERINGSLYS
Tænder kun med tændingskontakten i
position STOP eller trukket ud ved at
dreje lyskontaktarmen først i positionO
og efterfølgende i position
.
Lyskontaktarmen vender tilbage
i positionO.
I instrumentgruppen tænder
kontrollampen
.
TIDSINDSTILLET
SLUKNING AF LYGTER
(Follow me home)
Aktivering
Med tændte lygter flyttes
tændingskontakten i position STOP.
Inden 2 minutter skal man dreje
lyskontaktarmen påO: tidsindstillingen,
der tidligere blev indstillet via menuen
(0, 30, 60 op til 90 sekunder), starter.
Deaktivering
Funktionen slås fra ved at tænde for
forlygter, positionslys eller flytte
tændingskontakten i position MAR.
Betjening af funktionen "Follow me
home" med UconnectTM-systemet
Hvis tidsindstillingen i menuen for
Uconnect™er blevet indstillet til 0
sekunder, kan du aktivere tændingen af
lygterne i et foruddefineret tidsrum på
30 sekunder ved hjælp af kontaktarmen
for fjernlys. Tændingen af lygterne kan
aktiveres 7 gange op til et maksimum
på 210 sekunder.
Hvis der derimod, via menuen
"Indstillinger" forUconnect™, er blevet
indstillet en tidsindstilling (f.eks. 30
eller 60 sekunder), aktiveres funktionen
"Follow me home" i dette tidsrum
(det er ikke muligt at ændre det via
lyskontakten), hver gang motoren
slukkes, men kun hvis drejekontakten A
fig. 29 er drejet til positionO.
FJERNLYS
Med lyskontaktarmen i positioneller
AUTOskal man skubbe venstre
kontaktarm A fig. 30 frem mod
instrumentgruppen.
Når fjernlyset er tændt, lyser
kontrollampen
i instrumentgruppen.
Overhalingsblink
Træk kontaktarmen A imod dig selv fig.
30i ustabil position. Når den slippes,
vender kontaktarmen automatisk
tilbage i stabil midterposition.Når fjernlyset er tændt, lyser
kontrollampen
i instrumentgruppen.
Automatisk fjernlys(hvis monteret)
For ikke at blænde andre trafikanter,
slukker fjernlyset automatisk, hvis
du møder en bil, der kører i den
modsatte kørselsretning, eller hvis du
kører efter en bil, der kører i samme
kørselsretning.
Funktionen kan indstilles i
displaymenuen (se beskrivelsen i
afsnittet "Display" i kapitlet "Lær
instrumentgruppen at kende"). For
aktivering skal lyskontaktarmen drejes
på AUTO.
30F1B0037C
24
BILENS INDRETNING
Page 27 of 264

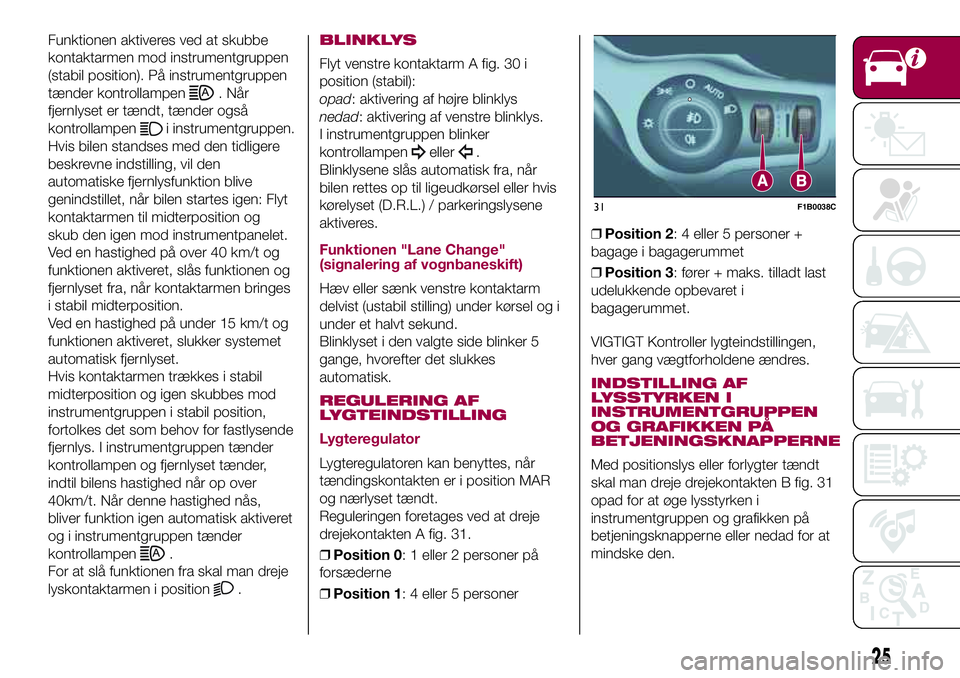

Funktionen aktiveres ved at skubbe
kontaktarmen mod instrumentgruppen
(stabil position). På instrumentgruppen
tænder kontrollampen
. Når
fjernlyset er tændt, tænder også
kontrollampen
i instrumentgruppen.
Hvis bilen standses med den tidligere
beskrevne indstilling, vil den
automatiske fjernlysfunktion blive
genindstillet, når bilen startes igen: Flyt
kontaktarmen til midterposition og
skub den igen mod instrumentpanelet.
Ved en hastighed på over 40 km/t og
funktionen aktiveret, slås funktionen og
fjernlyset fra, når kontaktarmen bringes
i stabil midterposition.
Ved en hastighed på under 15 km/t og
funktionen aktiveret, slukker systemet
automatisk fjernlyset.
Hvis kontaktarmen trækkes i stabil
midterposition og igen skubbes mod
instrumentgruppen i stabil position,
fortolkes det som behov for fastlysende
fjernlys. I instrumentgruppen tænder
kontrollampen og fjernlyset tænder,
indtil bilens hastighed når op over
40km/t. Når denne hastighed nås,
bliver funktion igen automatisk aktiveret
og i instrumentgruppen tænder
kontrollampen
.
For at slå funktionen fra skal man dreje
lyskontaktarmen i position
.
BLINKLYS
Flyt venstre kontaktarm A fig. 30 i
position (stabil):
opad: aktivering af højre blinklys
nedad: aktivering af venstre blinklys.
I instrumentgruppen blinker
kontrollampen
eller.
Blinklysene slås automatisk fra, når
bilen rettes op til ligeudkørsel eller hvis
kørelyset (D.R.L.) / parkeringslysene
aktiveres.
Funktionen "Lane Change"
(signalering af vognbaneskift)
Hæv eller sænk venstre kontaktarm
delvist (ustabil stilling) under kørsel og i
under et halvt sekund.
Blinklyset i den valgte side blinker 5
gange, hvorefter det slukkes
automatisk.
REGULERING AF
LYGTEINDSTILLING
Lygteregulator
Lygteregulatoren kan benyttes, når
tændingskontakten er i position MAR
og nærlyset tændt.
Reguleringen foretages ved at dreje
drejekontakten A fig. 31.
❒Position 0: 1 eller 2 personer på
forsæderne
❒Position 1: 4 eller 5 personer❒Position 2: 4 eller 5 personer +
bagage i bagagerummet
❒Position 3: fører + maks. tilladt last
udelukkende opbevaret i
bagagerummet.
VIGTIGT Kontroller lygteindstillingen,
hver gang vægtforholdene ændres.
INDSTILLING AF
LYSSTYRKEN I
INSTRUMENTGRUPPEN
OG GRAFIKKEN PÅ
BETJENINGSKNAPPERNE
Med positionslys eller forlygter tændt
skal man dreje drejekontakten B fig. 31
opad for at øge lysstyrken i
instrumentgruppen og grafikken på
betjeningsknapperne eller nedad for at
mindske den.
31F1B0038C
25
Page 28 of 264
BEMÆRK
18)Kørelyset er et alternativ til nærlyset
under kørsel om dagen, hvor det er
obligatorisk påkrævet, og tilladt, hvis det
ikke er påkrævet.
19)Kørelyset erstatter ikke nærlyset under
kørsel i tunneler eller i mørke. Brug af
kørelys skal ske i overensstemmelse med
færdselsloven i det land, hvor du kører.

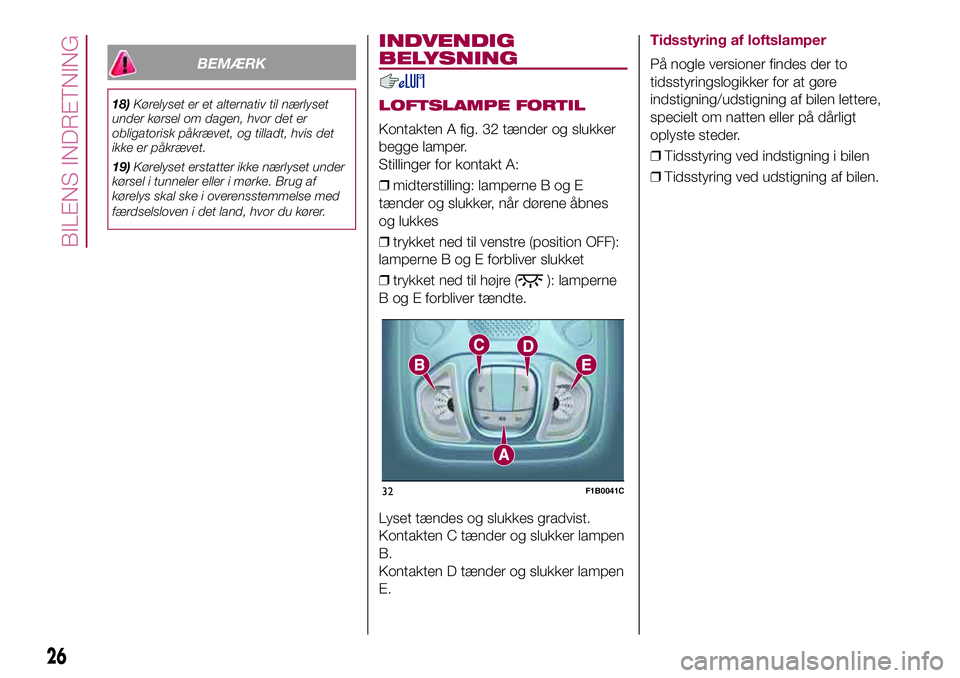

INDVENDIG
BELYSNING
LOFTSLAMPE FORTIL
Kontakten A fig. 32 tænder og slukker
begge lamper.
Stillinger for kontakt A:
❒midterstilling: lamperne B og E
tænder og slukker, når dørene åbnes
og lukkes
❒trykket ned til venstre (position OFF):
lamperne B og E forbliver slukket
❒trykket ned til højre (
): lamperne
B og E forbliver tændte.
Lyset tændes og slukkes gradvist.
Kontakten C tænder og slukker lampen
B.
Kontakten D tænder og slukker lampen
E.
Tidsstyring af loftslamper
På nogle versioner findes der to
tidsstyringslogikker for at gøre
indstigning/udstigning af bilen lettere,
specielt om natten eller på dårligt
oplyste steder.
❒Tidsstyring ved indstigning i bilen
❒Tidsstyring ved udstigning af bilen.
32F1B0041C
26
BILENS INDRETNING
Page 29 of 264

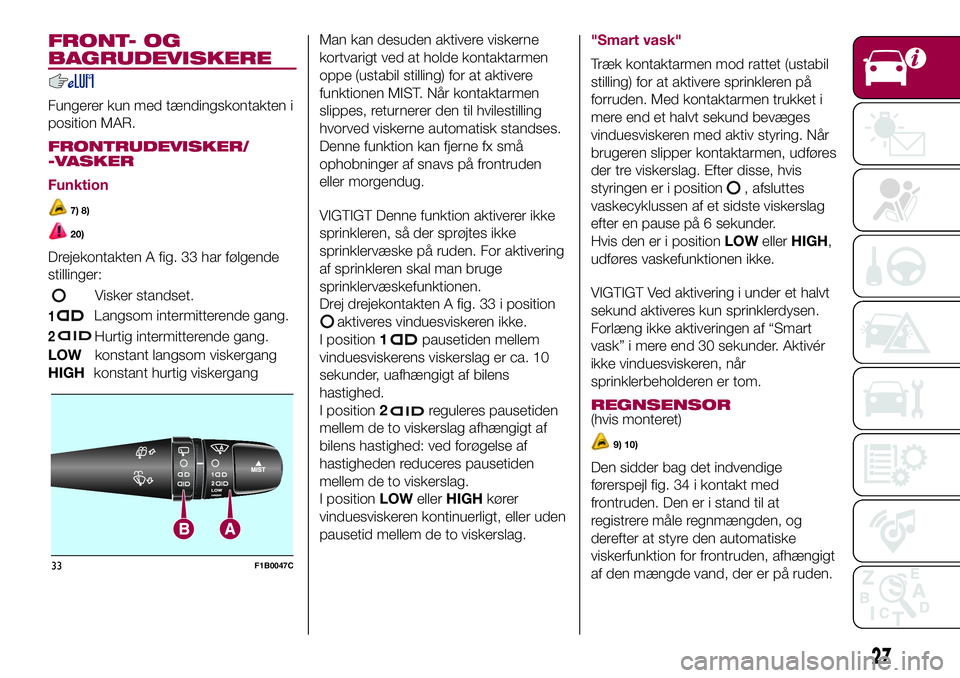

FRONT- OG
BAGRUDEVISKERE
Fungerer kun med tændingskontakten i
position MAR.
FRONTRUDEVISKER/
-VASKER
Funktion
7) 8)
20)
Drejekontakten A fig. 33 har følgende
stillinger:
Visker standset.
1Langsom intermitterende gang.
2Hurtig intermitterende gang.
LOWkonstant langsom viskergang
HIGHkonstant hurtig viskergangMan kan desuden aktivere viskerne
kortvarigt ved at holde kontaktarmen
oppe (ustabil stilling) for at aktivere
funktionen MIST. Når kontaktarmen
slippes, returnerer den til hvilestilling
hvorved viskerne automatisk standses.
Denne funktion kan fjerne fx små
ophobninger af snavs på frontruden
eller morgendug.
VIGTIGT Denne funktion aktiverer ikke
sprinkleren, så der sprøjtes ikke
sprinklervæske på ruden. For aktivering
af sprinkleren skal man bruge
sprinklervæskefunktionen.
Drej drejekontakten A fig. 33 i positionaktiveres vinduesviskeren ikke.
I position1
pausetiden mellem
vinduesviskerens viskerslag er ca. 10
sekunder, uafhængigt af bilens
hastighed.
I position2
reguleres pausetiden
mellem de to viskerslag afhængigt af
bilens hastighed: ved forøgelse af
hastigheden reduceres pausetiden
mellem de to viskerslag.
I positionLOWellerHIGHkører
vinduesviskeren kontinuerligt, eller uden
pausetid mellem de to viskerslag.
"Smart vask"
Træk kontaktarmen mod rattet (ustabil
stilling) for at aktivere sprinkleren på
forruden. Med kontaktarmen trukket i
mere end et halvt sekund bevæges
vinduesviskeren med aktiv styring. Når
brugeren slipper kontaktarmen, udføres
der tre viskerslag. Efter disse, hvis
styringen er i position
, afsluttes
vaskecyklussen af et sidste viskerslag
efter en pause på 6 sekunder.
Hvis den er i positionLOWellerHIGH,
udføres vaskefunktionen ikke.
VIGTIGT Ved aktivering i under et halvt
sekund aktiveres kun sprinklerdysen.
Forlæng ikke aktiveringen af “Smart
vask” i mere end 30 sekunder. Aktivér
ikke vinduesviskeren, når
sprinklerbeholderen er tom.
REGNSENSOR(hvis monteret)
9) 10)
Den sidder bag det indvendige
førerspejl fig. 34 i kontakt med
frontruden. Den er i stand til at
registrere måle regnmængden, og
derefter at styre den automatiske
viskerfunktion for frontruden, afhængigt
af den mængde vand, der er på ruden.MIST1
2LO
WHIGH
A
33F1B0047C
27
Page 30 of 264

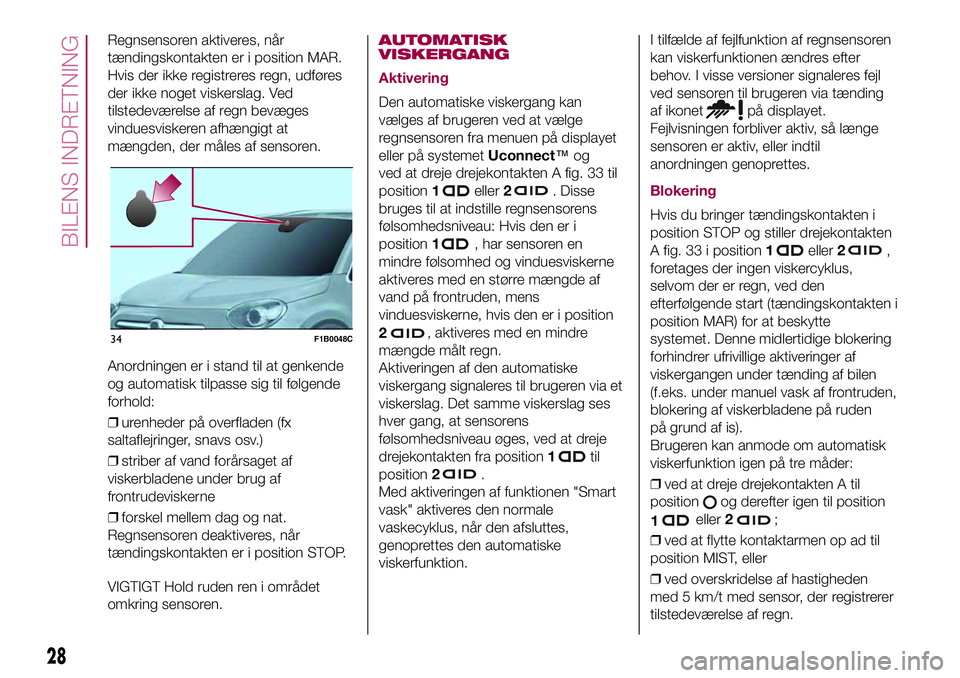

Regnsensoren aktiveres, når
tændingskontakten er i position MAR.
Hvis der ikke registreres regn, udføres
der ikke noget viskerslag. Ved
tilstedeværelse af regn bevæges
vinduesviskeren afhængigt at
mængden, der måles af sensoren.
Anordningen er i stand til at genkende
og automatisk tilpasse sig til følgende
forhold:
❒urenheder på overfladen (fx
saltaflejringer, snavs osv.)
❒striber af vand forårsaget af
viskerbladene under brug af
frontrudeviskerne
❒forskel mellem dag og nat.
Regnsensoren deaktiveres, når
tændingskontakten er i position STOP.
VIGTIGT Hold ruden ren i området
omkring sensoren.AUTOMATISK
VISKERGANG
Aktivering
Den automatiske viskergang kan
vælges af brugeren ved at vælge
regnsensoren fra menuen på displayet
eller på systemetUconnect™og
ved at dreje drejekontakten A fig. 33 til
position1
eller2. Disse
bruges til at indstille regnsensorens
følsomhedsniveau: Hvis den er i
position1
, har sensoren en
mindre følsomhed og vinduesviskerne
aktiveres med en større mængde af
vand på frontruden, mens
vinduesviskerne, hvis den er i position
2
, aktiveres med en mindre
mængde målt regn.
Aktiveringen af den automatiske
viskergang signaleres til brugeren via et
viskerslag. Det samme viskerslag ses
hver gang, at sensorens
følsomhedsniveau øges, ved at dreje
drejekontakten fra position1
til
position2
.
Med aktiveringen af funktionen "Smart
vask" aktiveres den normale
vaskecyklus, når den afsluttes,
genoprettes den automatiske
viskerfunktion.I tilfælde af fejlfunktion af regnsensoren
kan viskerfunktionen ændres efter
behov. I visse versioner signaleres fejl
ved sensoren til brugeren via tænding
af ikonet
på displayet.
Fejlvisningen forbliver aktiv, så længe
sensoren er aktiv, eller indtil
anordningen genoprettes.
Blokering
Hvis du bringer tændingskontakten i
position STOP og stiller drejekontakten
A fig. 33 i position1
eller2,
foretages der ingen viskercyklus,
selvom der er regn, ved den
efterfølgende start (tændingskontakten i
position MAR) for at beskytte
systemet. Denne midlertidige blokering
forhindrer ufrivillige aktiveringer af
viskergangen under tænding af bilen
(f.eks. under manuel vask af frontruden,
blokering af viskerbladene på ruden
på grund af is).
Brugeren kan anmode om automatisk
viskerfunktion igen på tre måder:
❒ved at dreje drejekontakten A til
position
og derefter igen til position
1
eller2;
❒ved at flytte kontaktarmen op ad til
position MIST, eller
❒ved overskridelse af hastigheden
med 5 km/t med sensor, der registrerer
tilstedeværelse af regn.
34F1B0048C
28
BILENS INDRETNING
