FIAT 500X 2017 Drift- och underhållshandbok (in Swedish)

❒Identifiera dimstrålkastarens
glödlampa,
❒Vrid lampenheten och lamphållaren
moturs och dra sedan ut den.
❒Lossa elkontakten.
❒Byt ut lampenheten och lamphållaren
B bild 111.
❒Återanslut det elektriska
kontaktdonet till den nya lampenheten/
lamphållaren. Sätt sedan in
lamphållaren och försäkra dig om att
den blockeras korrekt.
❒Sätt tillbaka lampenheten genom att
vrida den medurs och försäkra dig
om att den blir korrekt blockerad.
❒Återmontera slutligen
inspektionsluckan B bild 110 och
skruva åt klämskruvarna A ordentligt.

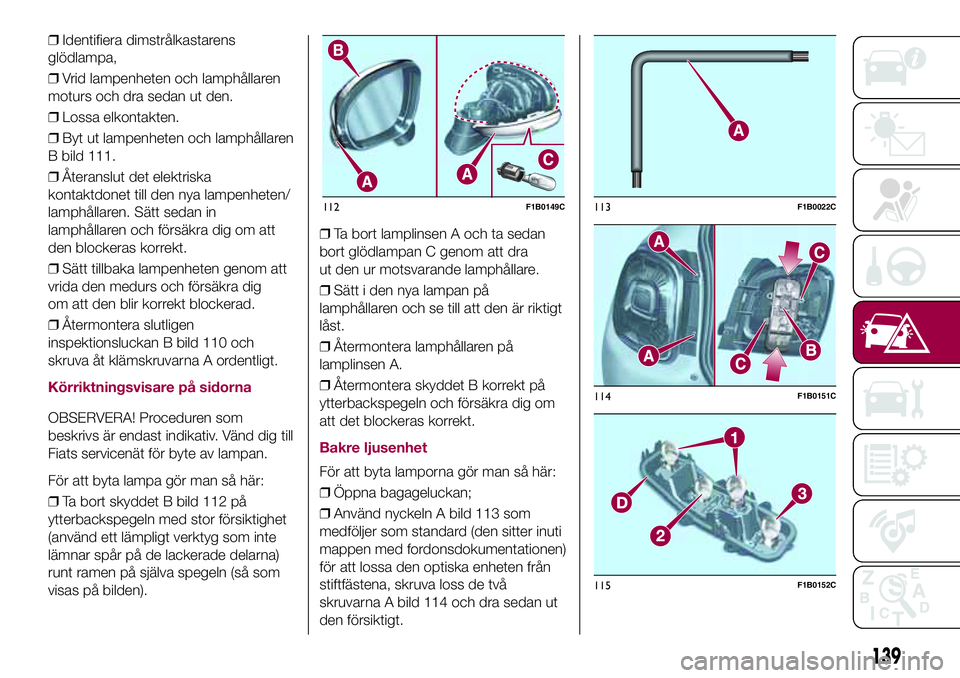

Körriktningsvisare på sidorna
OBSERVERA! Proceduren som
beskrivs är endast indikativ. Vänd dig till
Fiats servicenät för byte av lampan.
För att byta lampa gör man så här:
❒Ta bort skyddet B bild 112 på
ytterbackspegeln med stor försiktighet
(använd ett lämpligt verktyg som inte
lämnar spår på de lackerade delarna)
runt ramen på själva spegeln (så som
visas på bilden).❒Ta bort lamplinsen A och ta sedan
bort glödlampan C genom att dra
ut den ur motsvarande lamphållare.
❒Sätt i den nya lampan på
lamphållaren och se till att den är riktigt
låst.
❒Återmontera lamphållaren på
lamplinsen A.
❒Återmontera skyddet B korrekt på
ytterbackspegeln och försäkra dig om
att det blockeras korrekt.
Bakre ljusenhet
För att byta lamporna gör man så här:
❒Öppna bagageluckan;
❒Använd nyckeln A bild 113 som
medföljer som standard (den sitter inuti
mappen med fordonsdokumentationen)
för att lossa den optiska enheten från
stiftfästena, skruva loss de två
skruvarna A bild 114 och dra sedan ut
den försiktigt.
112F1B0149C113F1B0022C
114F1B0151C
115F1B0152C
139

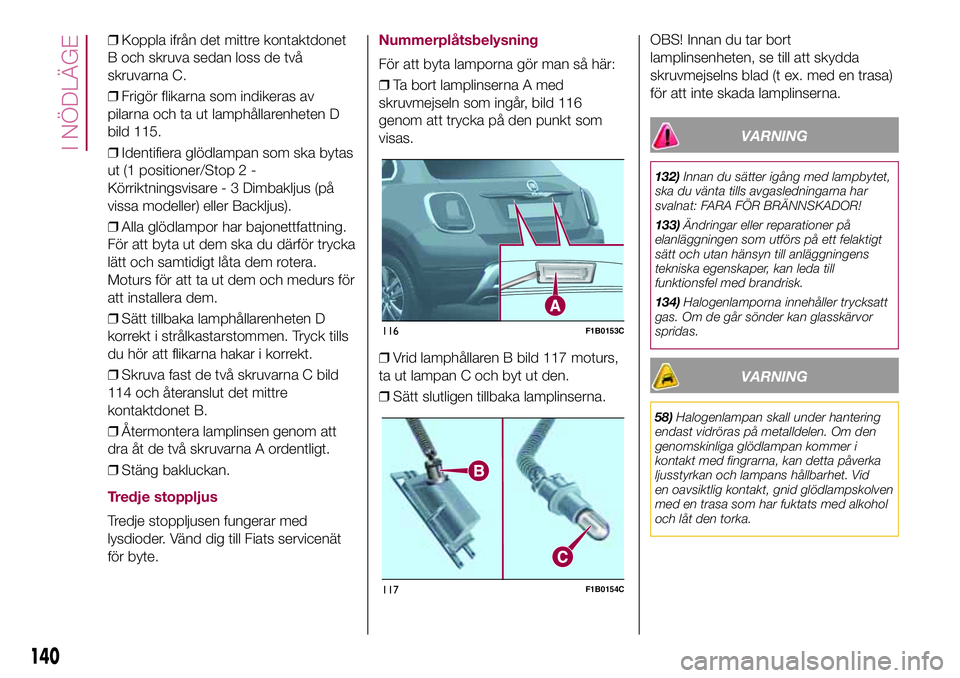

❒Koppla ifrån det mittre kontaktdonet
B och skruva sedan loss de två
skruvarna C.
❒Frigör flikarna som indikeras av
pilarna och ta ut lamphållarenheten D
bild 115.
❒Identifiera glödlampan som ska bytas
ut (1 positioner/Stop 2 -
Körriktningsvisare - 3 Dimbakljus (på
vissa modeller) eller Backljus).
❒Alla glödlampor har bajonettfattning.
För att byta ut dem ska du därför trycka
lätt och samtidigt låta dem rotera.
Moturs för att ta ut dem och medurs för
att installera dem.
❒Sätt tillbaka lamphållarenheten D
korrekt i strålkastarstommen. Tryck tills
du hör att flikarna hakar i korrekt.
❒Skruva fast de två skruvarna C bild
114 och återanslut det mittre
kontaktdonet B.
❒Återmontera lamplinsen genom att
dra åt de två skruvarna A ordentligt.
❒Stäng bakluckan.
Tredje stoppljus
Tredje stoppljusen fungerar med
lysdioder. Vänd dig till Fiats servicenät
för byte.
Nummerplåtsbelysning
För att byta lamporna gör man så här:
❒Ta bort lamplinserna A med
skruvmejseln som ingår, bild 116
genom att trycka på den punkt som
visas.
❒Vrid lamphållaren B bild 117 moturs,
ta ut lampan C och byt ut den.
❒Sätt slutligen tillbaka lamplinserna.OBS! Innan du tar bort
lamplinsenheten, se till att skydda
skruvmejselns blad (t ex. med en trasa)
för att inte skada lamplinserna.
VARNING
132)Innan du sätter igång med lampbytet,
ska du vänta tills avgasledningarna har
svalnat: FARA FÖR BRÄNNSKADOR!
133)Ändringar eller reparationer på
elanläggningen som utförs på ett felaktigt
sätt och utan hänsyn till anläggningens
tekniska egenskaper, kan leda till
funktionsfel med brandrisk.
134)Halogenlamporna innehåller trycksatt
gas. Om de går sönder kan glasskärvor
spridas.
VARNING
58)Halogenlampan skall under hantering
endast vidröras på metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid
en oavsiktlig kontakt, gnid glödlampskolven
med en trasa som har fuktats med alkohol
och låt den torka.
116F1B0153C
117F1B0154C
140
I NÖDLÄGE

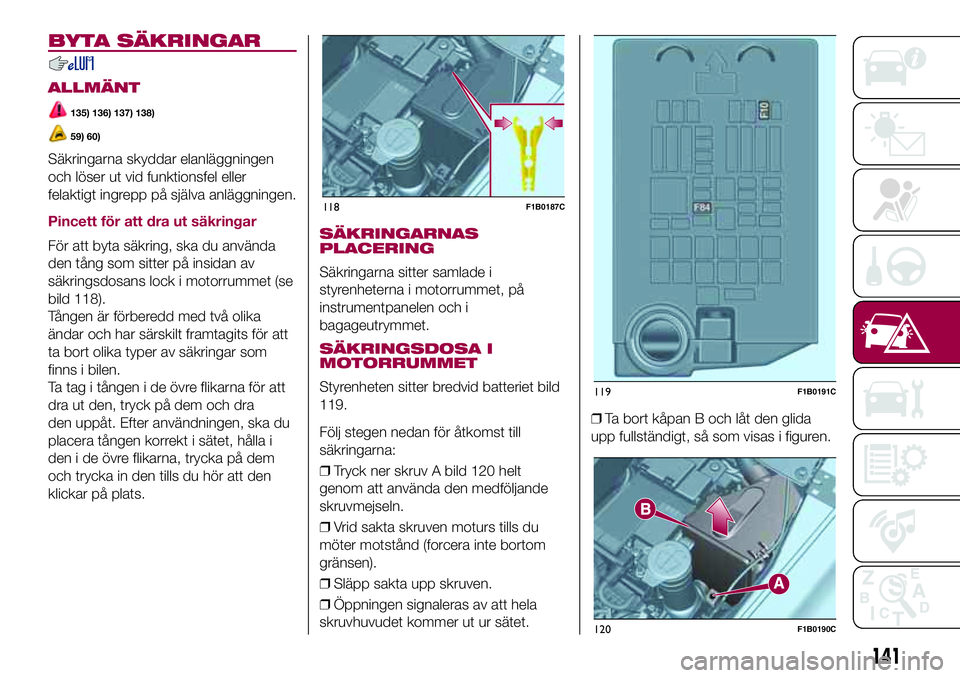

BYTA SÄKRINGAR
ALLMÄNT
135) 136) 137) 138)
59) 60)
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva anläggningen.
Pincett för att dra ut säkringar
För att byta säkring, ska du använda
den tång som sitter på insidan av
säkringsdosans lock i motorrummet (se
bild 118).
Tången är förberedd med två olika
ändar och har särskilt framtagits för att
ta bort olika typer av säkringar som
finns i bilen.
Ta tag i tången i de övre flikarna för att
dra ut den, tryck på dem och dra
den uppåt. Efter användningen, ska du
placera tången korrekt i sätet, hålla i
den i de övre flikarna, trycka på dem
och trycka in den tills du hör att den
klickar på plats.SÄKRINGARNAS
PLACERING
Säkringarna sitter samlade i
styrenheterna i motorrummet, på
instrumentpanelen och i
bagageutrymmet.
SÄKRINGSDOSA I
MOTORRUMMET
Styrenheten sitter bredvid batteriet bild
119.
Följ stegen nedan för åtkomst till
säkringarna:
❒Tryck ner skruv A bild 120 helt
genom att använda den medföljande
skruvmejseln.
❒Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
❒Släpp sakta upp skruven.
❒Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.❒Ta bort kåpan B och låt den glida
upp fullständigt, så som visas i figuren.
118F1B0187C
119F1B0191C
120F1B0190C
141

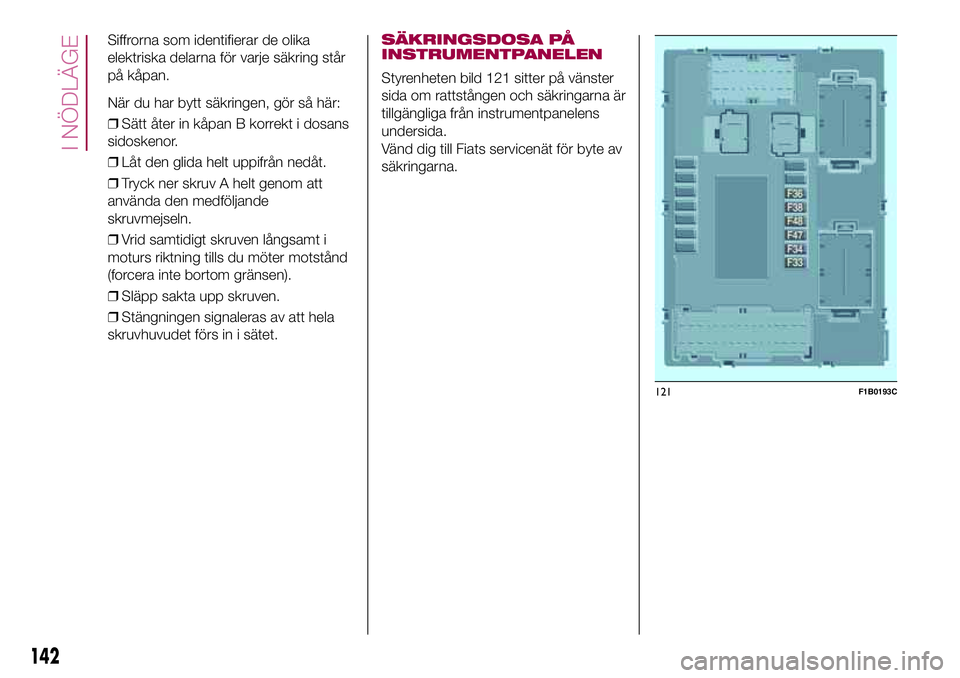

Siffrorna som identifierar de olika
elektriska delarna för varje säkring står
på kåpan.
När du har bytt säkringen, gör så här:
❒Sätt åter in kåpan B korrekt i dosans
sidoskenor.
❒Låt den glida helt uppifrån nedåt.
❒Tryck ner skruv A helt genom att
använda den medföljande
skruvmejseln.
❒Vrid samtidigt skruven långsamt i
moturs riktning tills du möter motstånd
(forcera inte bortom gränsen).
❒Släpp sakta upp skruven.
❒Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.SÄKRINGSDOSA PÅ
INSTRUMENTPANELEN
Styrenheten bild 121 sitter på vänster
sida om rattstången och säkringarna är
tillgängliga från instrumentpanelens
undersida.
Vänd dig till Fiats servicenät för byte av
säkringarna.
121F1B0193C
142
I NÖDLÄGE

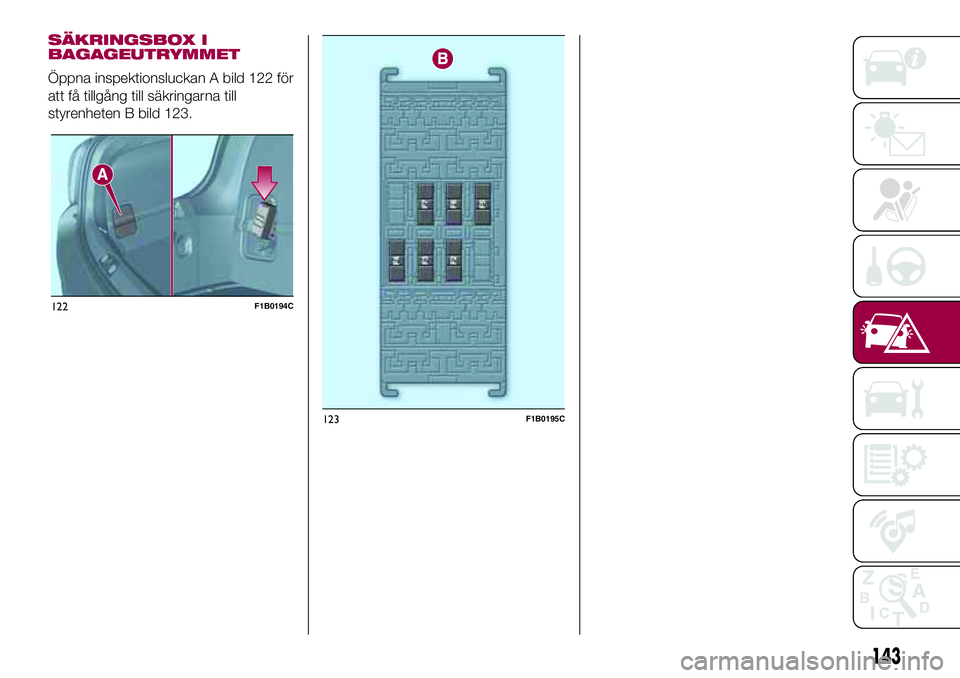

SÄKRINGSBOX I
BAGAGEUTRYMMET
Öppna inspektionsluckan A bild 122 för
att få tillgång till säkringarna till
styrenheten B bild 123.
122F1B0194C
123F1B0195C
143

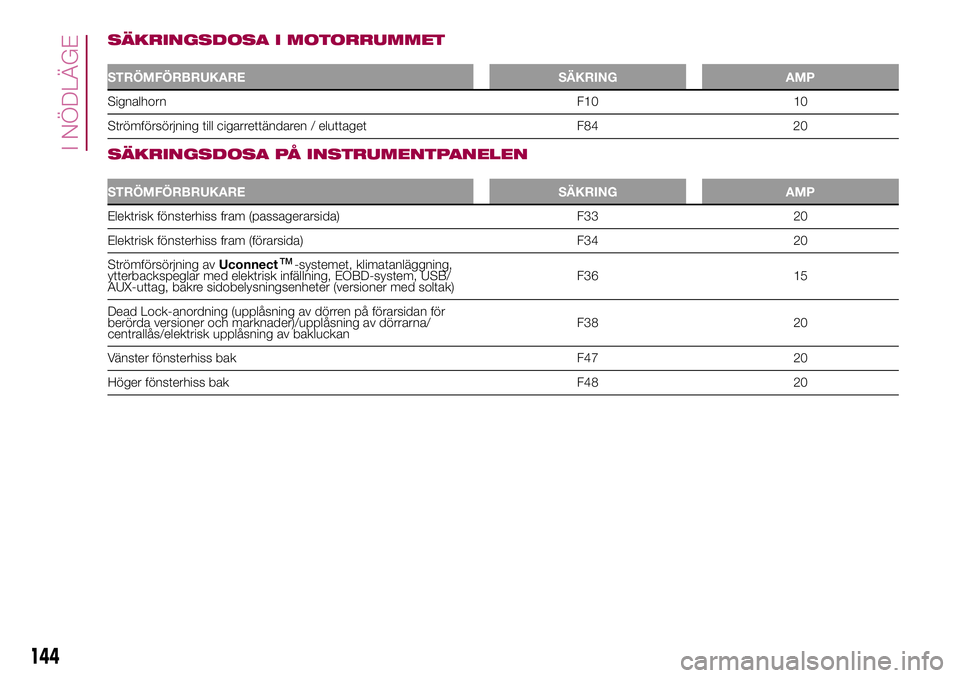

SÄKRINGSDOSA I MOTORRUMMET
STRÖMFÖRBRUKARE SÄKRING AMP
Signalhorn F10 10
Strömförsörjning till cigarrettändaren / eluttaget F84 20
.
SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
STRÖMFÖRBRUKARE SÄKRING AMP
Elektrisk fönsterhiss fram (passagerarsida) F33 20
Elektrisk fönsterhiss fram (förarsida) F34 20
Strömförsörjning avUconnect
™-systemet, klimatanläggning,
ytterbackspeglar med elektrisk infällning, EOBD-system, USB/
AUX-uttag, bakre sidobelysningsenheter (versioner med soltak)F36 15
Dead Lock-anordning (upplåsning av dörren på förarsidan för
berörda versioner och marknader)/upplåsning av dörrarna/
centrallås/elektrisk upplåsning av bakluckanF38 20
Vänster fönsterhiss bak F47 20
Höger fönsterhiss bak F48 20
144
I NÖDLÄGE

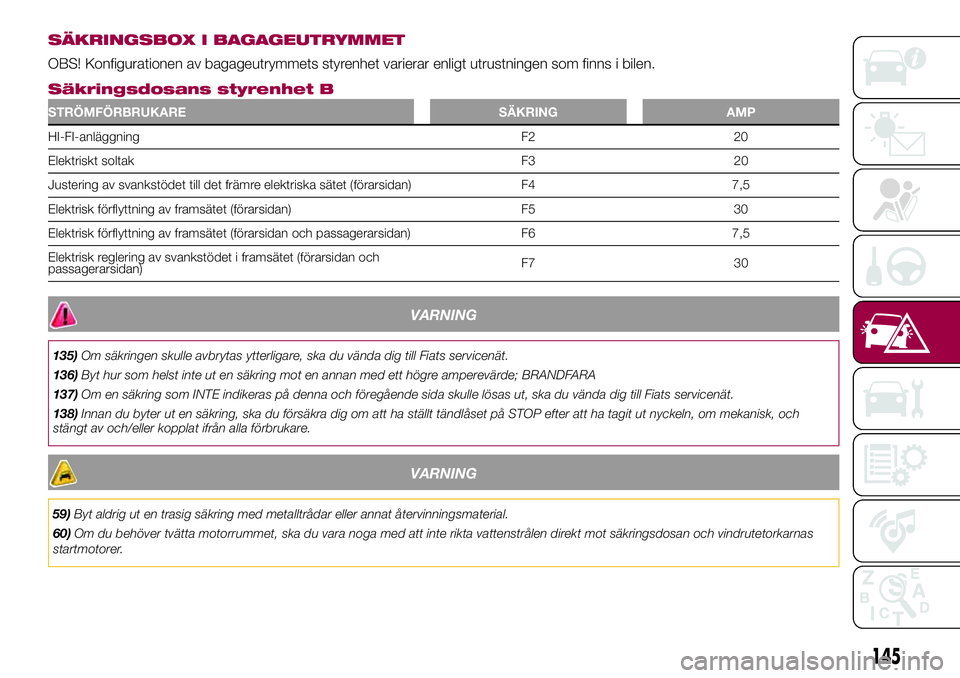

SÄKRINGSBOX I BAGAGEUTRYMMET
OBS! Konfigurationen av bagageutrymmets styrenhet varierar enligt utrustningen som finns i bilen.
Säkringsdosans styrenhet B
STRÖMFÖRBRUKARE SÄKRING AMP
HI-FI-anläggning F2 20
Elektriskt soltak F3 20
Justering av svankstödet till det främre elektriska sätet (förarsidan) F4 7,5
Elektrisk förflyttning av framsätet (förarsidan) F5 30
Elektrisk förflyttning av framsätet (förarsidan och passagerarsidan) F6 7,5
Elektrisk reglering av svankstödet i framsätet (förarsidan och
passagerarsidan)F7 30
VARNING
135)Om säkringen skulle avbrytas ytterligare, ska du vända dig till Fiats servicenät.
136)Byt hur som helst inte ut en säkring mot en annan med ett högre amperevärde; BRANDFARA
137)Om en säkring som INTE indikeras på denna och föregående sida skulle lösas ut, ska du vända dig till Fiats servicenät.
138)Innan du byter ut en säkring, ska du försäkra dig om att ha ställt tändlåset på STOP efter att ha tagit ut nyckeln, om mekanisk, och
stängt av och/eller kopplat ifrån alla förbrukare.
VARNING
59)Byt aldrig ut en trasig säkring med metalltrådar eller annat återvinningsmaterial.
60)Om du behöver tvätta motorrummet, ska du vara noga med att inte rikta vattenstrålen direkt mot säkringsdosan och vindrutetorkarnas
startmotorer.
145

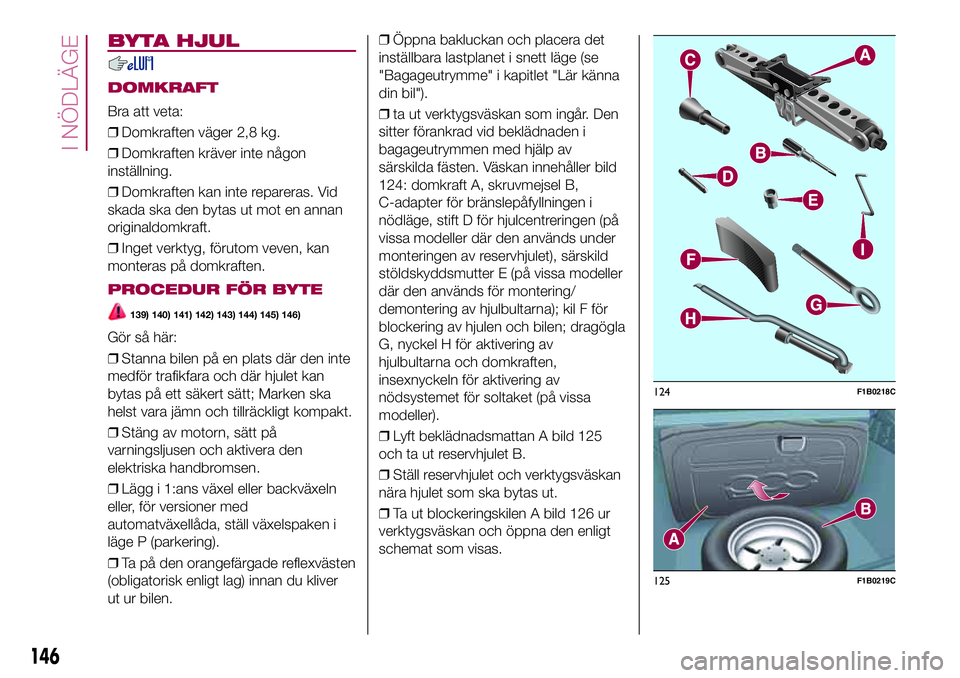

BYTA HJUL
DOMKRAFT
Bra att veta:
❒Domkraften väger 2,8 kg.
❒Domkraften kräver inte någon
inställning.
❒Domkraften kan inte repareras. Vid
skada ska den bytas ut mot en annan
originaldomkraft.
❒Inget verktyg, förutom veven, kan
monteras på domkraften.
PROCEDUR FÖR BYTE
139) 140) 141) 142) 143) 144) 145) 146)
Gör så här:
❒Stanna bilen på en plats där den inte
medför trafikfara och där hjulet kan
bytas på ett säkert sätt; Marken ska
helst vara jämn och tillräckligt kompakt.
❒Stäng av motorn, sätt på
varningsljusen och aktivera den
elektriska handbromsen.
❒Lägg i 1:ans växel eller backväxeln
eller, för versioner med
automatväxellåda, ställ växelspaken i
läge P (parkering).
❒Ta på den orangefärgade reflexvästen
(obligatorisk enligt lag) innan du kliver
ut ur bilen.❒Öppna bakluckan och placera det
inställbara lastplanet i snett läge (se
"Bagageutrymme" i kapitlet "Lär känna
din bil").
❒ta ut verktygsväskan som ingår. Den
sitter förankrad vid beklädnaden i
bagageutrymmen med hjälp av
särskilda fästen. Väskan innehåller bild
124: domkraft A, skruvmejsel B,
C-adapter för bränslepåfyllningen i
nödläge, stift D för hjulcentreringen (på
vissa modeller där den används under
monteringen av reservhjulet), särskild
stöldskyddsmutter E (på vissa modeller
där den används för montering/
demontering av hjulbultarna); kil F för
blockering av hjulen och bilen; dragögla
G, nyckel H för aktivering av
hjulbultarna och domkraften,
insexnyckeln för aktivering av
nödsystemet för soltaket (på vissa
modeller).
❒Lyft beklädnadsmattan A bild 125
och ta ut reservhjulet B.
❒Ställ reservhjulet och verktygsväskan
nära hjulet som ska bytas ut.
❒Ta ut blockeringskilen A bild 126 ur
verktygsväskan och öppna den enligt
schemat som visas.
124F1B0218C
125F1B0219C
146
I NÖDLÄGE

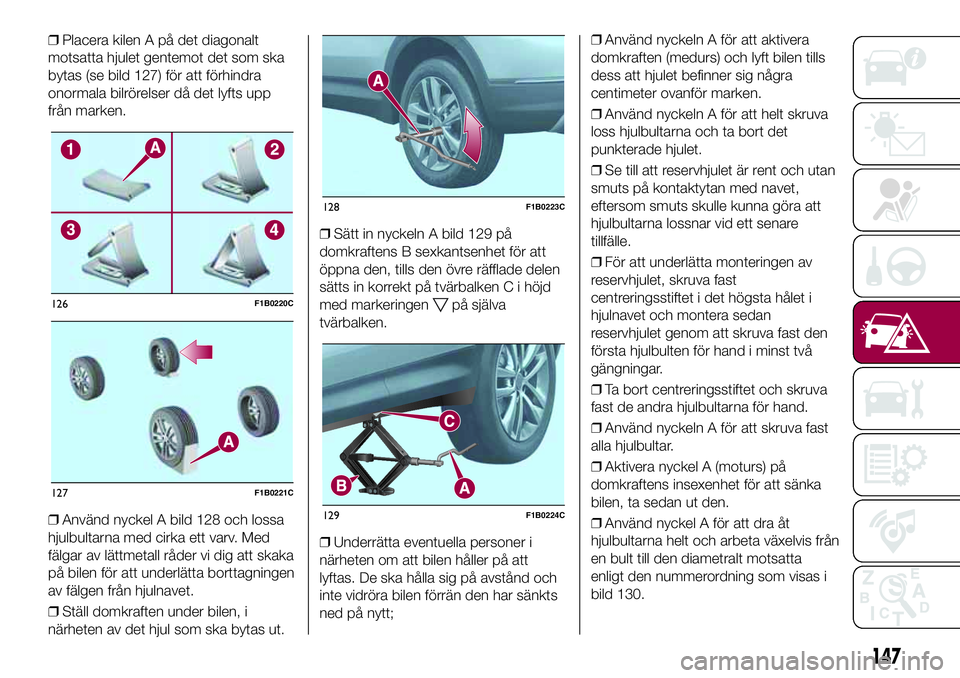

❒Placera kilen A på det diagonalt
motsatta hjulet gentemot det som ska
bytas (se bild 127) för att förhindra
onormala bilrörelser då det lyfts upp
från marken.
❒Använd nyckel A bild 128 och lossa
hjulbultarna med cirka ett varv. Med
fälgar av lättmetall råder vi dig att skaka
på bilen för att underlätta borttagningen
av fälgen från hjulnavet.
❒Ställ domkraften under bilen, i
närheten av det hjul som ska bytas ut.❒Sätt in nyckeln A bild 129 på
domkraftens B sexkantsenhet för att
öppna den, tills den övre räfflade delen
sätts in korrekt på tvärbalken C i höjd
med markeringen
på själva
tvärbalken.
❒Underrätta eventuella personer i
närheten om att bilen håller på att
lyftas. De ska hålla sig på avstånd och
inte vidröra bilen förrän den har sänkts
ned på nytt;❒Använd nyckeln A för att aktivera
domkraften (medurs) och lyft bilen tills
dess att hjulet befinner sig några
centimeter ovanför marken.
❒Använd nyckeln A för att helt skruva
loss hjulbultarna och ta bort det
punkterade hjulet.
❒Se till att reservhjulet är rent och utan
smuts på kontaktytan med navet,
eftersom smuts skulle kunna göra att
hjulbultarna lossnar vid ett senare
tillfälle.
❒För att underlätta monteringen av
reservhjulet, skruva fast
centreringsstiftet i det högsta hålet i
hjulnavet och montera sedan
reservhjulet genom att skruva fast den
första hjulbulten för hand i minst två
gängningar.
❒Ta bort centreringsstiftet och skruva
fast de andra hjulbultarna för hand.
❒Använd nyckeln A för att skruva fast
alla hjulbultar.
❒Aktivera nyckel A (moturs) på
domkraftens insexenhet för att sänka
bilen, ta sedan ut den.
❒Använd nyckel A för att dra åt
hjulbultarna helt och arbeta växelvis från
en bult till den diametralt motsatta
enligt den nummerordning som visas i
bild 130.126F1B0220C
127F1B0221C
128F1B0223C
129F1B0224C
147

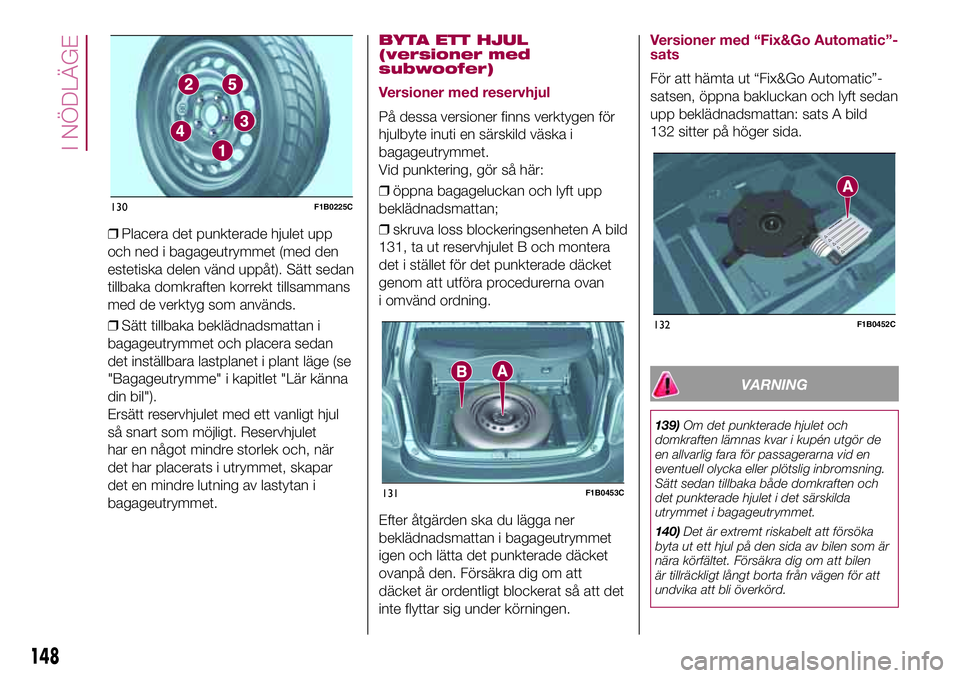

❒Placera det punkterade hjulet upp
och ned i bagageutrymmet (med den
estetiska delen vänd uppåt). Sätt sedan
tillbaka domkraften korrekt tillsammans
med de verktyg som används.
❒Sätt tillbaka beklädnadsmattan i
bagageutrymmet och placera sedan
det inställbara lastplanet i plant läge (se
"Bagageutrymme" i kapitlet "Lär känna
din bil").
Ersätt reservhjulet med ett vanligt hjul
så snart som möjligt. Reservhjulet
har en något mindre storlek och, när
det har placerats i utrymmet, skapar
det en mindre lutning av lastytan i
bagageutrymmet.
BYTA ETT HJUL
(versioner med
subwoofer)
Versioner med reservhjul
På dessa versioner finns verktygen för
hjulbyte inuti en särskild väska i
bagageutrymmet.
Vid punktering, gör så här:
❒öppna bagageluckan och lyft upp
beklädnadsmattan;
❒skruva loss blockeringsenheten A bild
131, ta ut reservhjulet B och montera
det i stället för det punkterade däcket
genom att utföra procedurerna ovan
i omvänd ordning.
Efter åtgärden ska du lägga ner
beklädnadsmattan i bagageutrymmet
igen och lätta det punkterade däcket
ovanpå den. Försäkra dig om att
däcket är ordentligt blockerat så att det
inte flyttar sig under körningen.
Versioner med “Fix&Go Automatic”-
sats
För att hämta ut “Fix&Go Automatic”-
satsen, öppna bakluckan och lyft sedan
upp beklädnadsmattan: sats A bild
132 sitter på höger sida.
VARNING
139)Om det punkterade hjulet och
domkraften lämnas kvar i kupén utgör de
en allvarlig fara för passagerarna vid en
eventuell olycka eller plötslig inbromsning.
Sätt sedan tillbaka både domkraften och
det punkterade hjulet i det särskilda
utrymmet i bagageutrymmet.
140)Det är extremt riskabelt att försöka
byta ut ett hjul på den sida av bilen som är
nära körfältet. Försäkra dig om att bilen
är tillräckligt långt borta från vägen för att
undvika att bli överkörd.
130F1B0225C
131F1B0453C
132F1B0452C
148
I NÖDLÄGE
