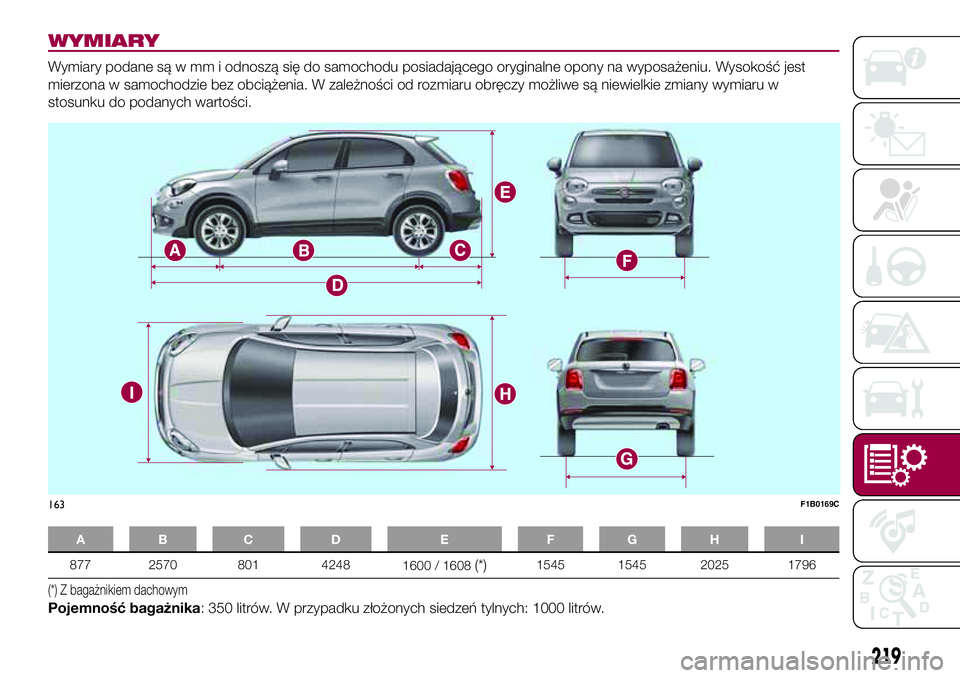

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w
stosunku do podanych wartości.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Z bagażnikiem dachowym
Pojemność bagażnika: 350 litrów. W przypadku złożonych siedzeń tylnych: 1000 litrów.
163F1B0169C
219

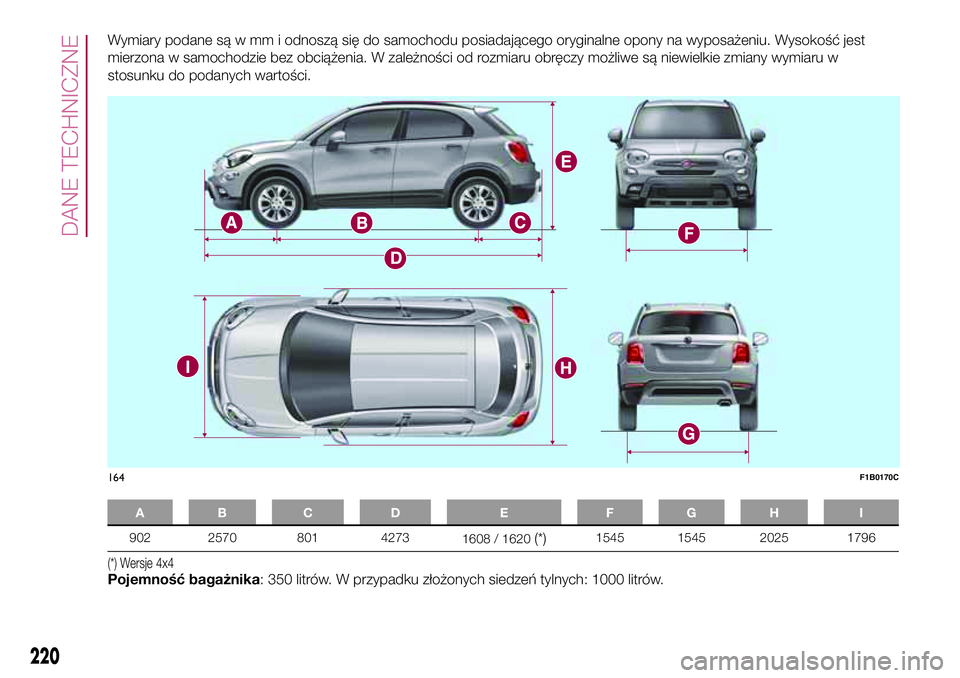

Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w
stosunku do podanych wartości.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Wersje 4x4Pojemność bagażnika: 350 litrów. W przypadku złożonych siedzeń tylnych: 1000 litrów.
164F1B0170C
220
DANE TECHNICZNE

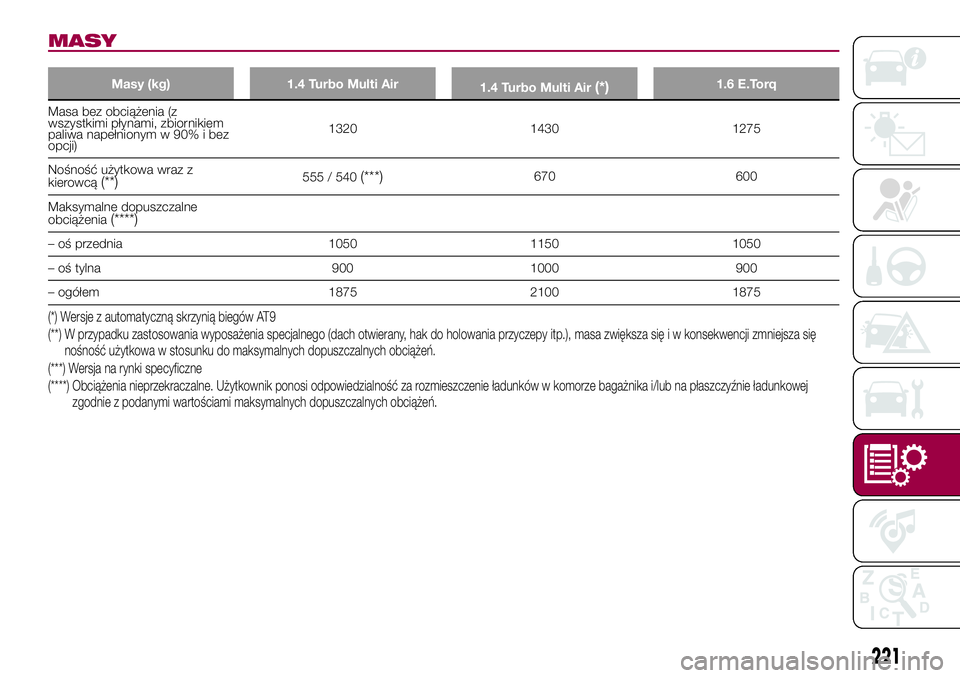

MASY
Masy (kg) 1.4 Turbo Multi Air
1.4 Turbo Multi Air(*)1.6 E.Torq
Masa bez obciążenia (z
wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez
opcji)1320 1430 1275
Nośność użytkowa wraz z
kierowcą
(**)555 / 540(***)670 600
Maksymalne dopuszczalne
obciążenia
(****)
– oś przednia 1050 1150 1050
– oś tylna 900 1000 900
– ogółem 1875 2100 1875
(*) Wersje z automatyczną skrzynią biegów AT9
(**) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(***) Wersja na rynki specyficzne
(****) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
221

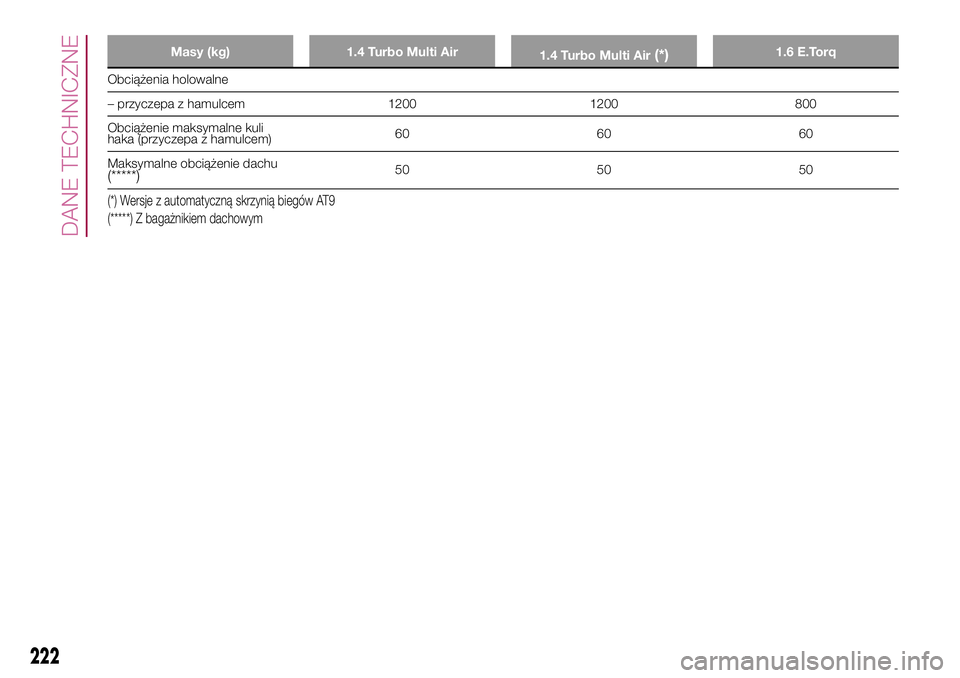

Masy (kg) 1.4 Turbo Multi Air
1.4 Turbo Multi Air(*)1.6 E.Torq
Obciążenia holowalne
– przyczepa z hamulcem 1200 1200 800
Obciążenie maksymalne kuli
haka (przyczepa z hamulcem)60 60 60
Maksymalne obciążenie dachu
(*****)50 50 50
(*) Wersje z automatyczną skrzynią biegów AT9
(*****) Z bagażnikiem dachowym
222
DANE TECHNICZNE

Masy (kg)
2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Masa bez obciążenia (z
wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez
opcji)1505 1320 1320
Nośność użytkowa wraz z
kierowcą
(**)595 555 555
Maksymalne dopuszczalne
obciążenia
(***)
– oś przednia 1150 1050 1050
– oś tylna 1000 900 900
– ogółem 2080 1875 1875
Obciążenia holowalne
– przyczepa z hamulcem 1000 1200
Obciążenie maksymalne kuli
haka (przyczepa z hamulcem)60 60 60
Maksymalne obciążenie dachu
(****)50 50 50
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(***) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
(****) Z bagażnikiem dachowym
223

Masy (kg)
2.0 Multijet(*)2.0 Multijet(**)
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1430 1495
Nośność użytkowa wraz z kierowcą
(***)620 605
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia 1150 1150
– oś tylna 1000 1000
– ogółem 2050 2100
Obciążenia holowalne
– przyczepa z hamulcem 1200 1200
Obciążenie maksymalne kuli haka (przyczepa
z hamulcem)60 60
Maksymalne obciążenie dachu
(*****)50 50
(*) Wersje z manualną skrzynią biegów
(**) Wersje z automatyczną skrzynią biegów AT9
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
(*****) Z bagażnikiem dachowym
224
DANE TECHNICZNE

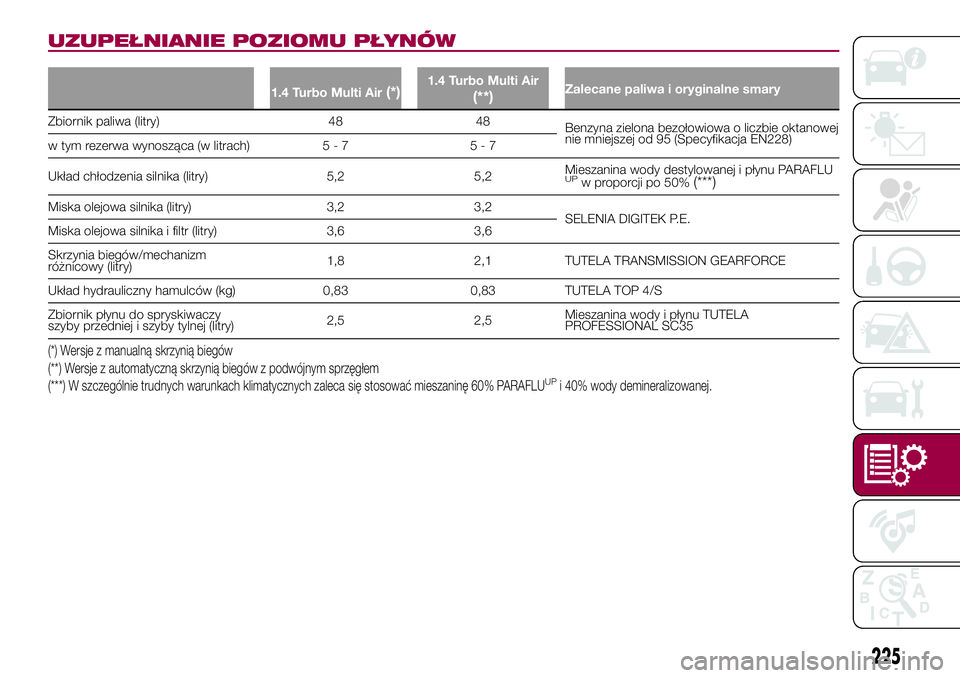

UZUPEŁNIANIE POZIOMU PŁYNÓW
1.4 Turbo Multi Air(*)1.4 Turbo Multi Air
(**)Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry) 48 48
Benzyna zielona bezołowiowa o liczbie oktanowej
nie mniejszej od 95 (Specyfikacja EN228)
w tym rezerwa wynosząca (w litrach) 5 - 7 5 - 7
Układ chłodzenia silnika (litry) 5,2 5,2Mieszanina wody destylowanej i płynu PARAFLU
UPw proporcji po 50%(***)
Miska olejowa silnika (litry) 3,2 3,2
SELENIA DIGITEK P.E.
Miska olejowa silnika i filtr (litry) 3,6 3,6
Skrzynia biegów/mechanizm
różnicowy (litry)1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców (kg) 0,83 0,83 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy
szyby przedniej i szyby tylnej (litry)2,5 2,5Mieszanina wody i płynu TUTELA
PROFESSIONAL SC35
(*) Wersje z manualną skrzynią biegów
(**) Wersje z automatyczną skrzynią biegów z podwójnym sprzęgłem
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody demineralizowanej.
225

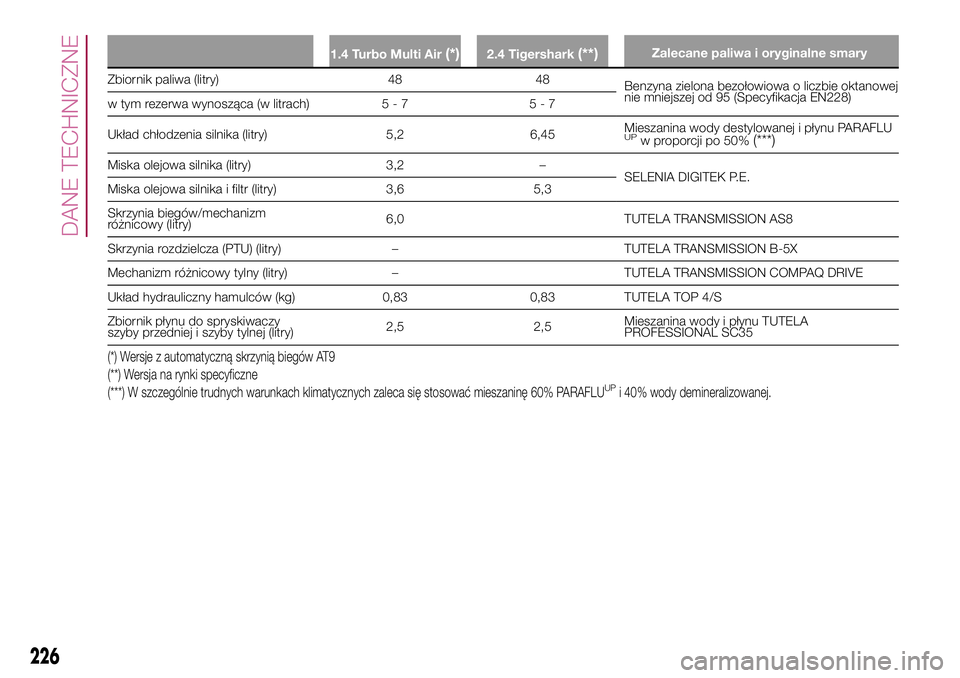

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry) 48 48
Benzyna zielona bezołowiowa o liczbie oktanowej
nie mniejszej od 95 (Specyfikacja EN228)
w tym rezerwa wynosząca (w litrach) 5 - 7 5 - 7
Układ chłodzenia silnika (litry) 5,2 6,45Mieszanina wody destylowanej i płynu PARAFLU
UPw proporcji po 50%(***)
Miska olejowa silnika (litry) 3,2 –
SELENIA DIGITEK P.E.
Miska olejowa silnika i filtr (litry) 3,6 5,3
Skrzynia biegów/mechanizm
różnicowy (litry)6,0 TUTELA TRANSMISSION AS8
Skrzynia rozdzielcza (PTU) (litry) – TUTELA TRANSMISSION B-5X
Mechanizm różnicowy tylny (litry) – TUTELA TRANSMISSION COMPAQ DRIVE
Układ hydrauliczny hamulców (kg) 0,83 0,83 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy
szyby przedniej i szyby tylnej (litry)2,5 2,5Mieszanina wody i płynu TUTELA
PROFESSIONAL SC35
(*) Wersje z automatyczną skrzynią biegów AT9
(**) Wersja na rynki specyficzne
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody demineralizowanej.
226
DANE TECHNICZNE

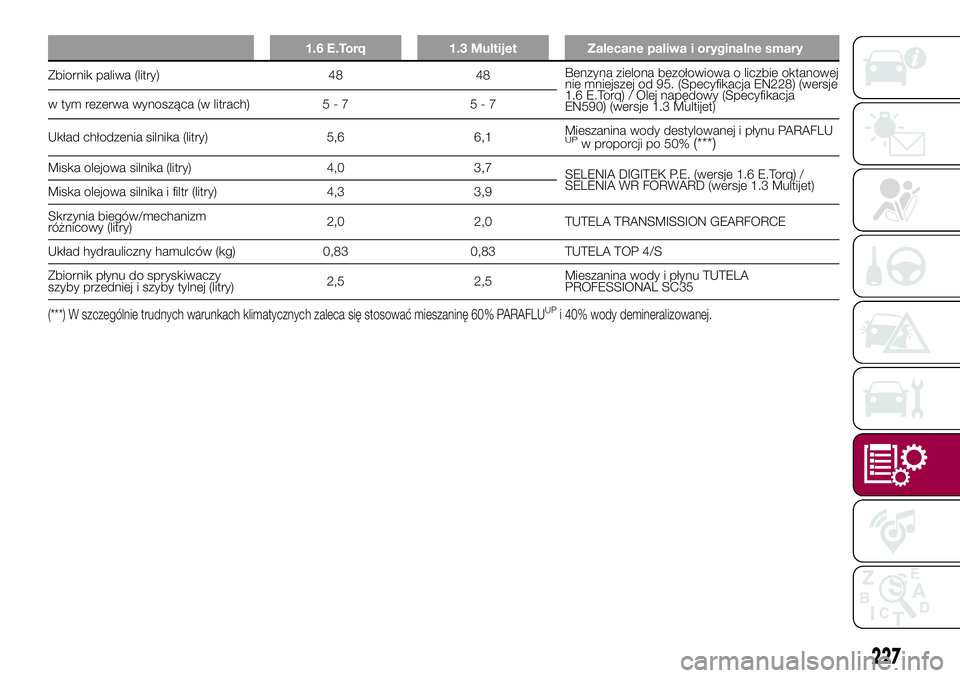

1.6 E.Torq 1.3 Multijet
Zbiornik paliwa (litry) 48 48Benzyna zielona bezołowiowa o liczbie oktanowej
nie mniejszej od 95. (Specyfikacja EN228) (wersje
1.6 E.Torq) / Olej napędowy (Specyfikacja
EN590) (wersje 1.3 Multijet) w tym rezerwa wynosząca (w litrach) 5 - 7 5 - 7
Układ chłodzenia silnika (litry) 5,6 6,1Mieszanina wody destylowanej i płynu PARAFLU
UPw proporcji po 50%(***)
Miska olejowa silnika (litry) 4,0 3,7
SELENIA DIGITEK P.E. (wersje 1.6 E.Torq) /
SELENIA WR FORWARD (wersje 1.3 Multijet)
Miska olejowa silnika i filtr (litry) 4,3 3,9
Skrzynia biegów/mechanizm
różnicowy (litry)2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców (kg) 0,83 0,83 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy
szyby przedniej i szyby tylnej (litry)2,5 2,5Mieszanina wody i płynu TUTELA
PROFESSIONAL SC35
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
227

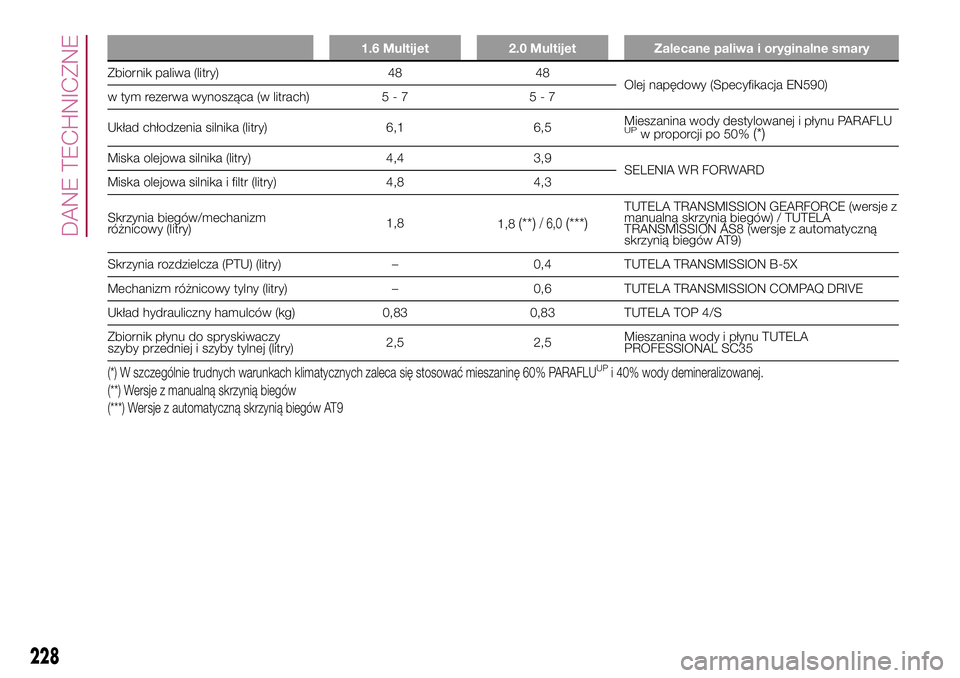

Zalecane paliwa i oryginalne smary

1.6 Multijet 2.0 Multijet
Zbiornik paliwa (litry) 48 48
Olej napędowy (Specyfikacja EN590)
w tym rezerwa wynosząca (w litrach) 5 - 7 5 - 7
Układ chłodzenia silnika (litry) 6,1 6,5Mieszanina wody destylowanej i płynu PARAFLU
UPw proporcji po 50%(*)
Miska olejowa silnika (litry) 4,4 3,9
SELENIA WR FORWARD
Miska olejowa silnika i filtr (litry) 4,8 4,3
Skrzynia biegów/mechanizm
różnicowy (litry)1,8
1,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE (wersje z
manualną skrzynią biegów) / TUTELA
TRANSMISSION AS8 (wersje z automatyczną
skrzynią biegów AT9)
Skrzynia rozdzielcza (PTU) (litry) – 0,4 TUTELA TRANSMISSION B-5X
Mechanizm różnicowy tylny (litry) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Układ hydrauliczny hamulców (kg) 0,83 0,83 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy
szyby przedniej i szyby tylnej (litry)2,5 2,5Mieszanina wody i płynu TUTELA
PROFESSIONAL SC35
(*) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
(**) Wersje z manualną skrzynią biegów
(***) Wersje z automatyczną skrzynią biegów AT9
228
DANE TECHNICZNE
Zalecane paliwa i oryginalne smary
