FIAT 500X 2017 Instrukcja obsługi (in Polish)

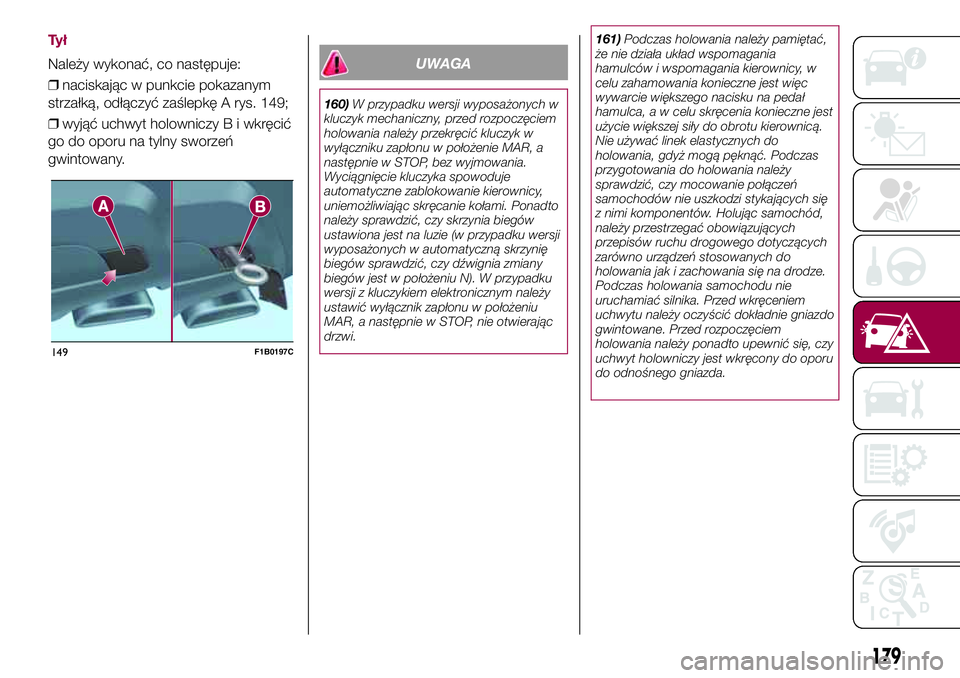

Ty ł
Należy wykonać, co następuje:
❒naciskając w punkcie pokazanym
strzałką, odłączyć zaślepkę A rys. 149;
❒wyjąć uchwyt holowniczy B i wkręcić
go do oporu na tylny sworzeń
gwintowany.UWAGA
160)W przypadku wersji wyposażonych w
kluczyk mechaniczny, przed rozpoczęciem
holowania należy przekręcić kluczyk w
wyłączniku zapłonu w położenie MAR, a
następnie w STOP, bez wyjmowania.
Wyciągnięcie kluczyka spowoduje
automatyczne zablokowanie kierownicy,
uniemożliwiając skręcanie kołami. Ponadto
należy sprawdzić, czy skrzynia biegów
ustawiona jest na luzie (w przypadku wersji
wyposażonych w automatyczną skrzynię
biegów sprawdzić, czy dźwignia zmiany
biegów jest w położeniu N). W przypadku
wersji z kluczykiem elektronicznym należy
ustawić wyłącznik zapłonu w położeniu
MAR, a następnie w STOP, nie otwierając
drzwi.161)Podczas holowania należy pamiętać,
że nie działa układ wspomagania
hamulców i wspomagania kierownicy, w
celu zahamowania konieczne jest więc
wywarcie większego nacisku na pedał
hamulca, a w celu skręcenia konieczne jest
użycie większej siły do obrotu kierownicą.
Nie używać linek elastycznych do
holowania, gdyż mogą pęknąć. Podczas
przygotowania do holowania należy
sprawdzić, czy mocowanie połączeń
samochodów nie uszkodzi stykających się
z nimi komponentów. Holując samochód,
należy przestrzegać obowiązujących
przepisów ruchu drogowego dotyczących
zarówno urządzeń stosowanych do
holowania jak i zachowania się na drodze.
Podczas holowania samochodu nie
uruchamiać silnika. Przed wkręceniem
uchwytu należy oczyścić dokładnie gniazdo
gwintowane. Przed rozpoczęciem
holowania należy ponadto upewnić się, czy
uchwyt holowniczy jest wkręcony do oporu
do odnośnego gniazda.
149F1B0197C
179

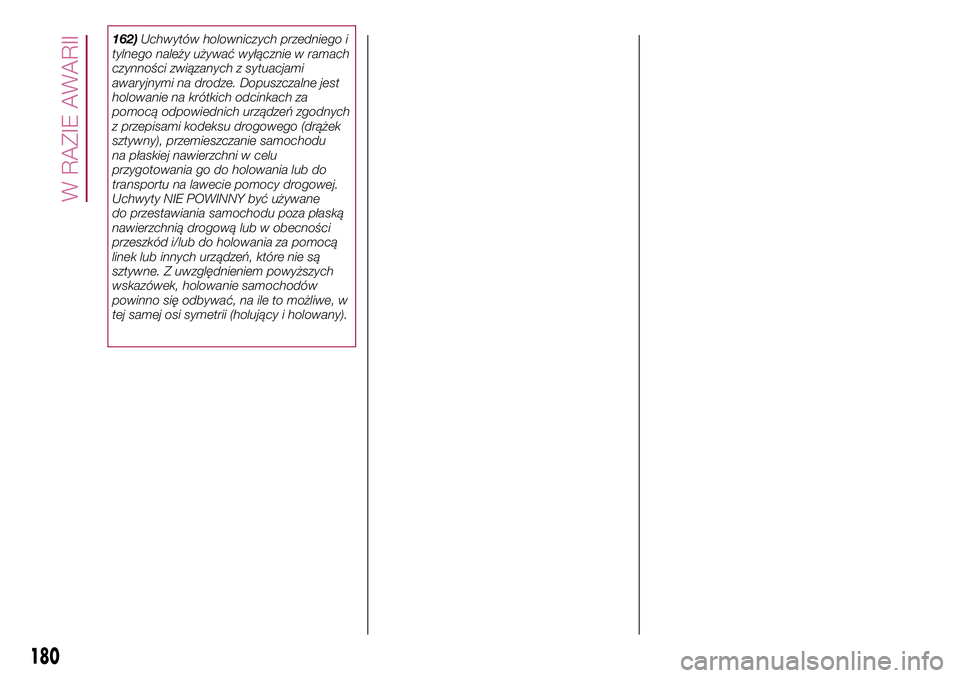

162)Uchwytów holowniczych przedniego i
tylnego należy używać wyłącznie w ramach
czynności związanych z sytuacjami
awaryjnymi na drodze. Dopuszczalne jest
holowanie na krótkich odcinkach za
pomocą odpowiednich urządzeń zgodnych
z przepisami kodeksu drogowego (drążek
sztywny), przemieszczanie samochodu
na płaskiej nawierzchni w celu
przygotowania go do holowania lub do
transportu na lawecie pomocy drogowej.
Uchwyty NIE POWINNY być używane
do przestawiania samochodu poza płaską
nawierzchnią drogową lub w obecności
przeszkód i/lub do holowania za pomocą
linek lub innych urządzeń, które nie są
sztywne. Z uwzględnieniem powyższych
wskazówek, holowanie samochodów
powinno się odbywać, na ile to możliwe, w
tej samej osi symetrii (holujący i holowany).
180
W RAZIE AWARII

OBSŁUGA I KONSERWACJA
Prawidłowa konserwacja pozwala na
zachowanie w czasie osiągów
samochodu, ograniczenie kosztów
eksploatacji i utrzymanie sprawności
systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak
przeprowadzać konserwację.PRZEGLĄD OKRESOWY ................182
KOMORA SILNIKA ..........................194
ŁADOWANIE AKUMULATORA ........203
PROCEDURY KONSERWACJI ........205
PODNOSZENIE SAMOCHODU .......208
KOŁA I OPONY ...............................209
KAROSERIA....................................210
WNĘTRZE.......................................212
181

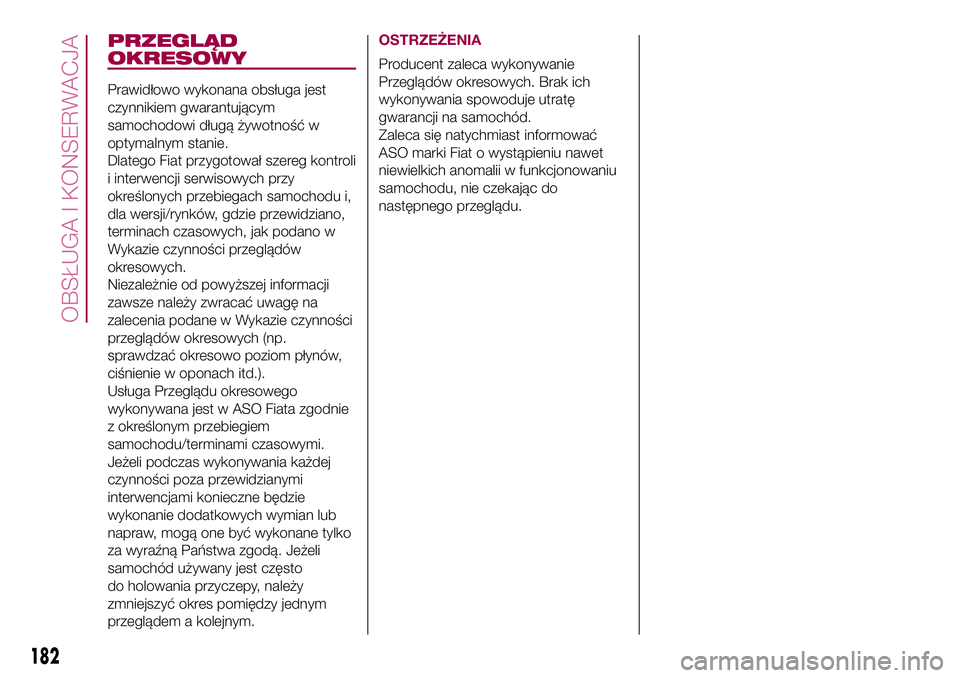

PRZEGLĄD
OKRESOWY
Prawidłowo wykonana obsługa jest
czynnikiem gwarantującym
samochodowi długą żywotność w
optymalnym stanie.
Dlatego Fiat przygotował szereg kontroli
i interwencji serwisowych przy
określonych przebiegach samochodu i,
dla wersji/rynków, gdzie przewidziano,
terminach czasowych, jak podano w
Wykazie czynności przeglądów
okresowych.
Niezależnie od powyższej informacji
zawsze należy zwracać uwagę na
zalecenia podane w Wykazie czynności
przeglądów okresowych (np.
sprawdzać okresowo poziom płynów,
ciśnienie w oponach itd.).
Usługa Przeglądu okresowego
wykonywana jest w ASO Fiata zgodnie
z określonym przebiegiem
samochodu/terminami czasowymi.
Jeżeli podczas wykonywania każdej
czynności poza przewidzianymi
interwencjami konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane tylko
za wyraźną Państwa zgodą. Jeżeli
samochód używany jest często
do holowania przyczepy, należy
zmniejszyć okres pomiędzy jednym
przeglądem a kolejnym.
OSTRZEŻENIA
Producent zaleca wykonywanie
Przeglądów okresowych. Brak ich
wykonywania spowoduje utratę
gwarancji na samochód.
Zaleca się natychmiast informować
ASO marki Fiat o wystąpieniu nawet
niewielkich anomalii w funkcjonowaniu
samochodu, nie czekając do
następnego przeglądu.
182
OBSŁUGA I KONSERWACJA

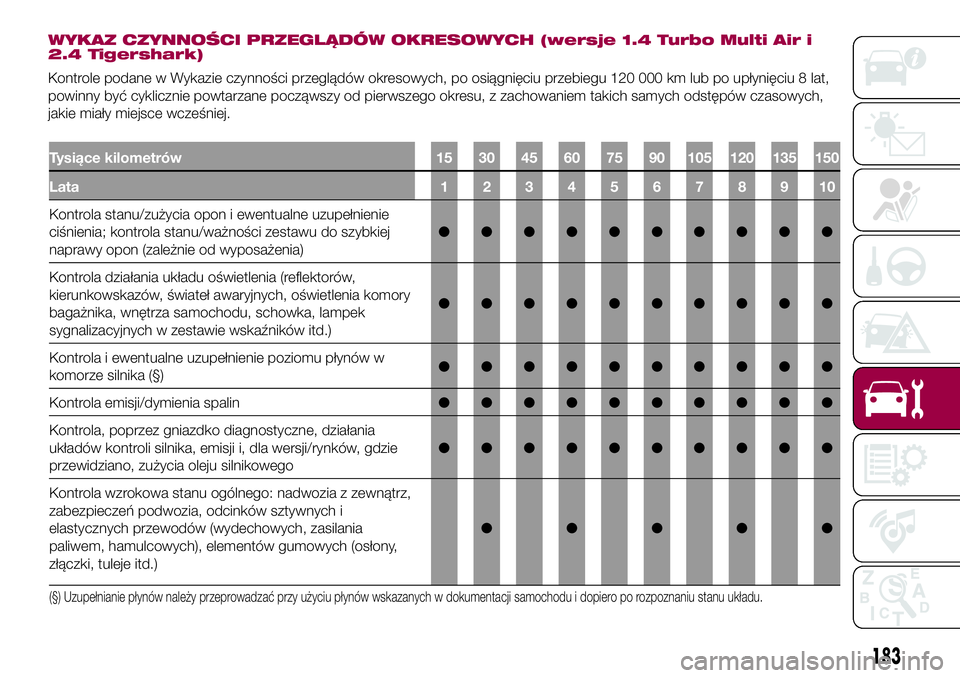

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje 1.4 Turbo Multi Air i
2.4 Tigershark)
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 8 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.
183
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów w
komorze silnika (§)●●●●●●●●●●
Kontrola emisji/dymienia spalin●●●●●●●●●●
Kontrola, poprzez gniazdko diagnostyczne, działania
układów kontroli silnika, emisji i, dla wersji/rynków, gdzie
przewidziano, zużycia oleju silnikowego●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i
elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)●●●●●
(§) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.

184
OBSŁUGA I KONSERWACJA

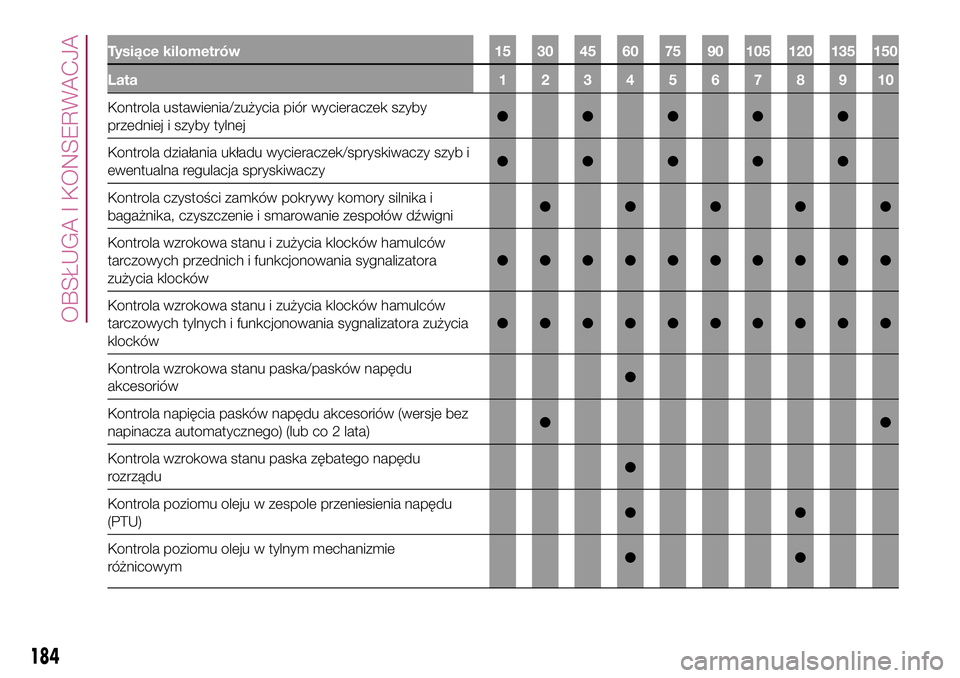

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika i
bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych tylnych i funkcjonowania sygnalizatora zużycia
klocków●●●●●●●●●●
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów●
Kontrola napięcia pasków napędu akcesoriów (wersje bez
napinacza automatycznego) (lub co 2 lata)●●
Kontrola wzrokowa stanu paska zębatego napędu
rozrządu●
Kontrola poziomu oleju w zespole przeniesienia napędu
(PTU)●●
Kontrola poziomu oleju w tylnym mechanizmie
różnicowym●●

185

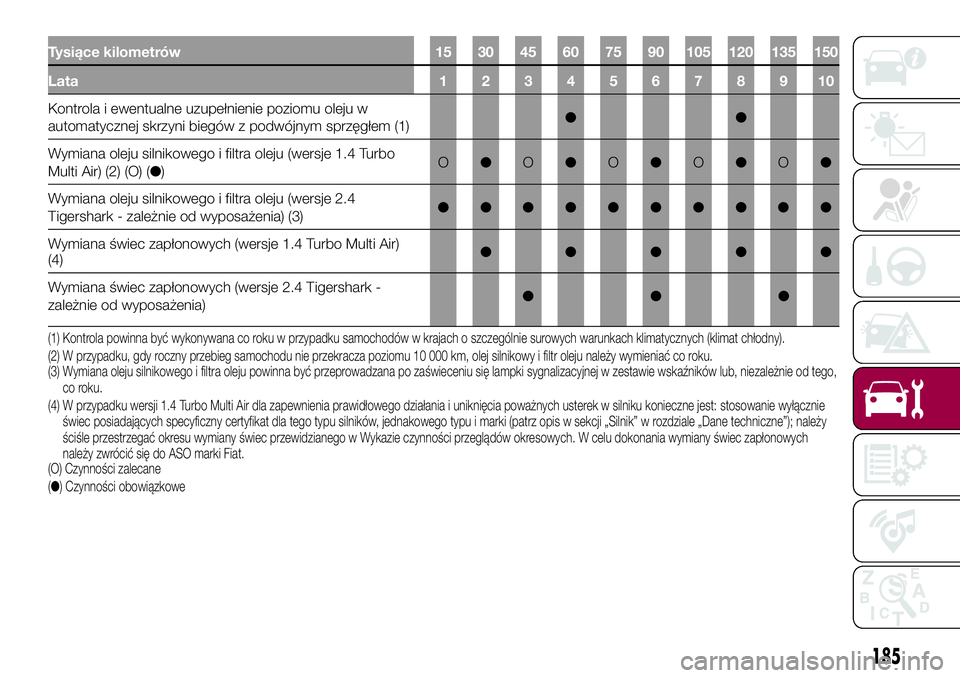

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola i ewentualne uzupełnienie poziomu oleju w
automatycznej skrzyni biegów z podwójnym sprzęgłem (1)●●
Wymiana oleju silnikowego i filtra oleju (wersje 1.4 Turbo
Multi Air) (2) (O) (●)O●O●O●O●O●
Wymiana oleju silnikowego i filtra oleju (wersje 2.4
Tigershark - zależnie od wyposażenia) (3)●●●●●●●●●●
Wymiana świec zapłonowych (wersje 1.4 Turbo Multi Air)
(4)●●●●●
Wymiana świec zapłonowych (wersje 2.4 Tigershark -
zależnie od wyposażenia)●●●
(1) Kontrola powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(2) W przypadku, gdy roczny przebieg samochodu nie przekracza poziomu 10 000 km, olej silnikowy i filtr oleju należy wymieniać co roku.
(O) Czynności zalecane
(●) Czynności obowiązkowe (3) Wymiana oleju silnikowego i filtra oleju powinna być przeprowadzana po zaświeceniu się lampki sygnalizacyjnej w zestawie wskaźników lub, niezależnie od tego,
co roku.
(4) W przypadku wersji 1.4 Turbo Multi Air dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku konieczne jest: stosowanie wyłącznie
świec posiadających specyficzny certyfikat dla tego typu silników, jednakowego typu i marki (patrz opis w sekcji „Silnik” w rozdziale „Dane techniczne”); należy
ściśle przestrzegać okresu wymiany świec przewidzianego w Wykazie czynności przeglądów okresowych. W celu dokonania wymiany świec zapłonowych
należy zwrócić się do ASO marki Fiat.

186
OBSŁUGA I KONSERWACJA

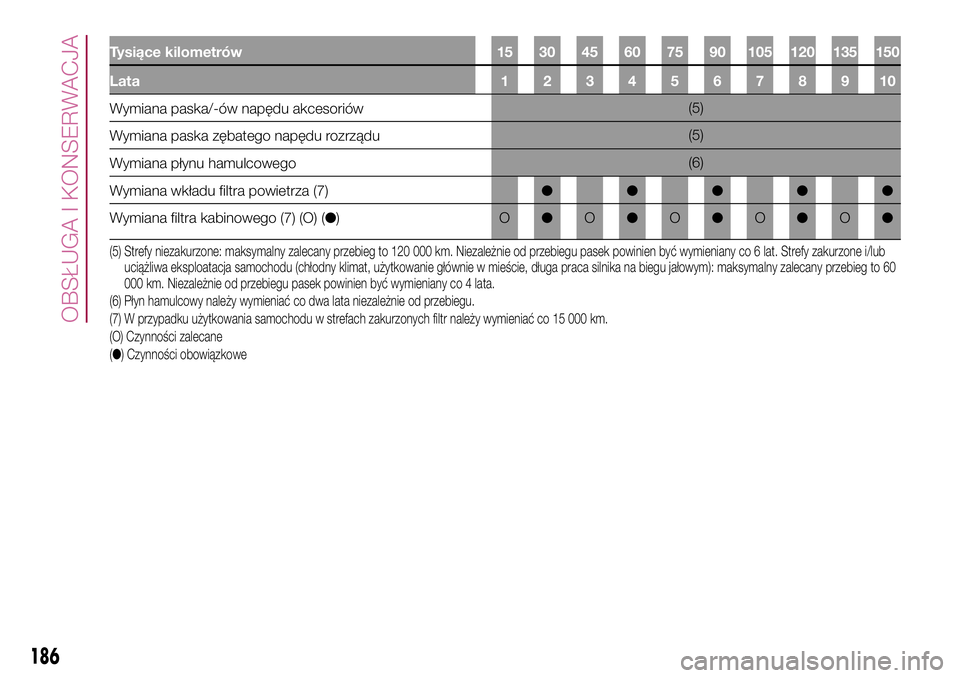

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana paska/-ów napędu akcesoriów(5)
Wymiana paska zębatego napędu rozrządu(5)
Wymiana płynu hamulcowego(6)
Wymiana wkładu filtra powietrza (7)●●●●●
Wymiana filtra kabinowego (7) (O) (●)O●O●O●O●O●
(5) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. Strefy zakurzone i/lub
uciążliwa eksploatacja samochodu (chłodny klimat, użytkowanie głównie w mieście, długa praca silnika na biegu jałowym): maksymalny zalecany przebieg to 60
000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
(6) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.
(7) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje 1.6 E.Torq)
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 8 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.
187
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów w
komorze silnika (1)●●●●●●●●●●
Kontrola emisji/dymienia spalin●●●●●●●●●●
Kontrola, poprzez gniazdko diagnostyczne, działania
układów kontroli silnika, emisji i, dla wersji/rynków, gdzie
przewidziano, zużycia oleju silnikowego●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i
elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)●●●●●
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.

188
OBSŁUGA I KONSERWACJA

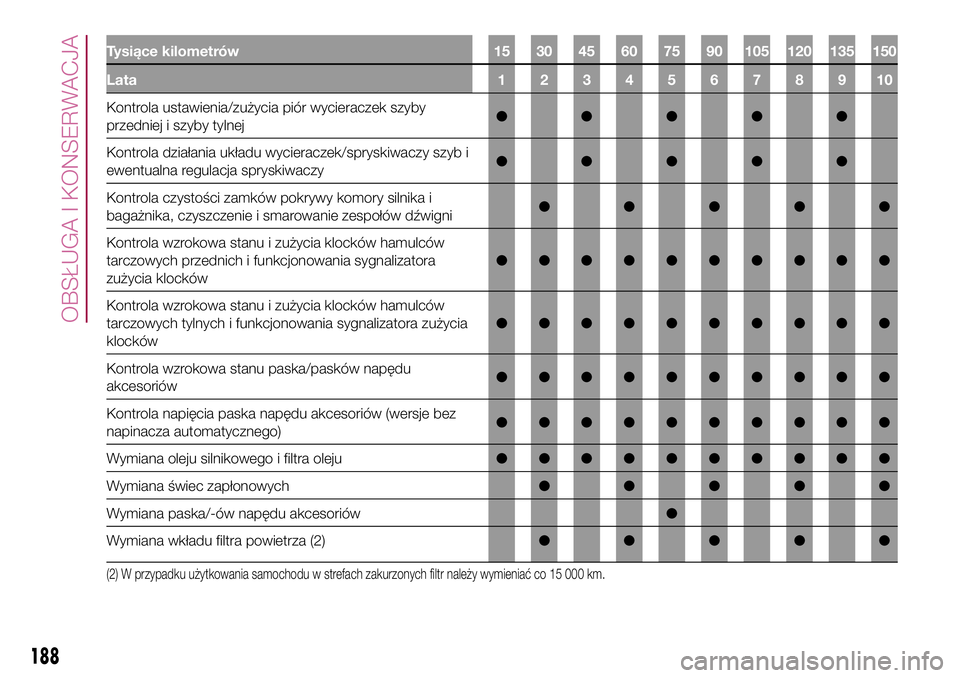

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika i
bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych tylnych i funkcjonowania sygnalizatora zużycia
klocków●●●●●●●●●●
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów●●●●●●●●●●
Kontrola napięcia paska napędu akcesoriów (wersje bez
napinacza automatycznego)●●●●●●●●●●
Wymiana oleju silnikowego i filtra oleju●●●●●●●●●●
Wymiana świec zapłonowych●●●●●
Wymiana paska/-ów napędu akcesoriów●
Wymiana wkładu filtra powietrza (2)●●●●●
(2) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
