189

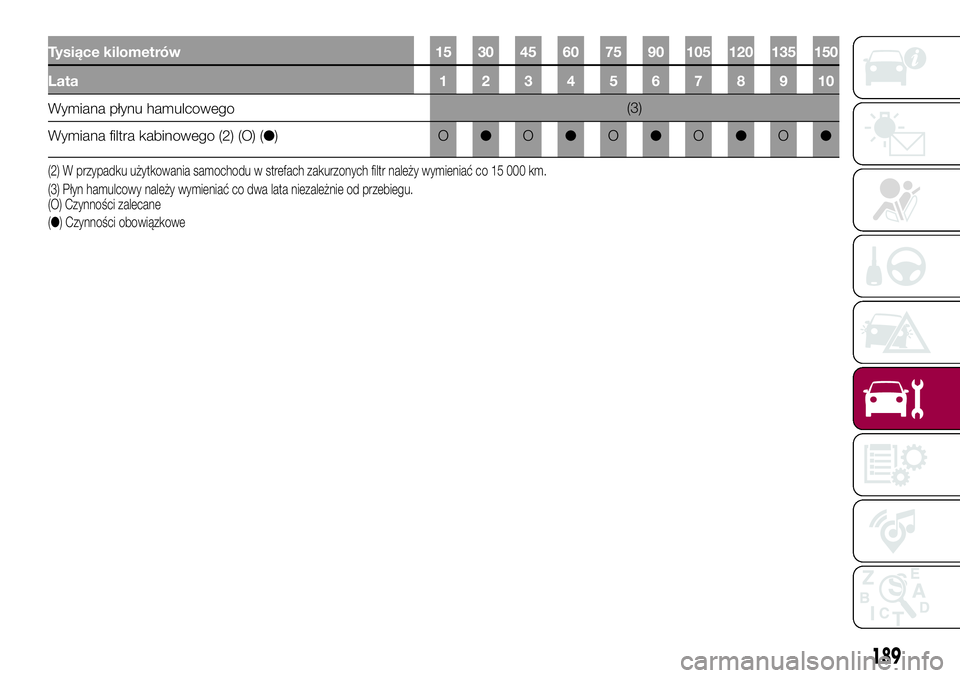

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana płynu hamulcowego(3)
Wymiana filtra kabinowego (2) (O) (●)O●O●O●O●O●
(2) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe (3) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.

190
OBSŁUGA I KONSERWACJA

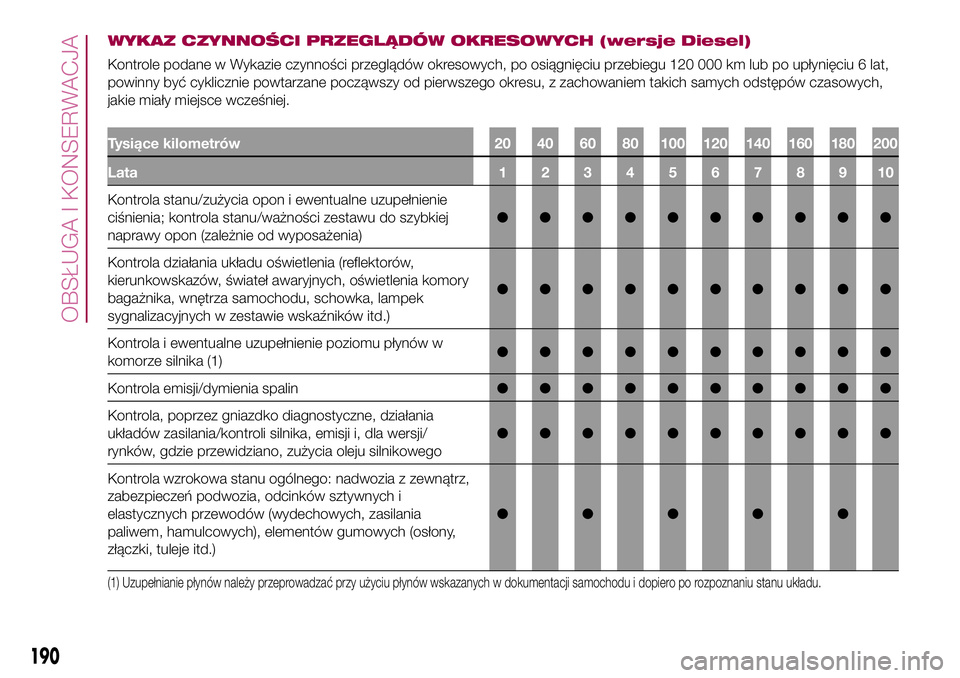

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje Diesel)
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 6 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.
Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów w
komorze silnika (1)●●●●●●●●●●
Kontrola emisji/dymienia spalin●●●●●●●●●●
Kontrola, poprzez gniazdko diagnostyczne, działania
układów zasilania/kontroli silnika, emisji i, dla wersji/
rynków, gdzie przewidziano, zużycia oleju silnikowego●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i
elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)●●●●●
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.

191
Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika i
bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych tylnych i funkcjonowania sygnalizatora zużycia
klocków●●●●●●●●●●
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów●
Kontrola napięcia paska napędu akcesoriów (wersje bez
napinacza automatycznego)●●
Kontrola wzrokowa stanu paska zębatego napędu
rozrządu (z wyjątkiem wersji 1.3 Multijet 16V)●●
Kontrola poziomu oleju w zespole przeniesienia napędu
(PTU) (wersje 4x4)●●
Kontrola poziomu oleju tylnego mechanizmu różnicowego
(wersje 4x4)●●

192
OBSŁUGA I KONSERWACJA

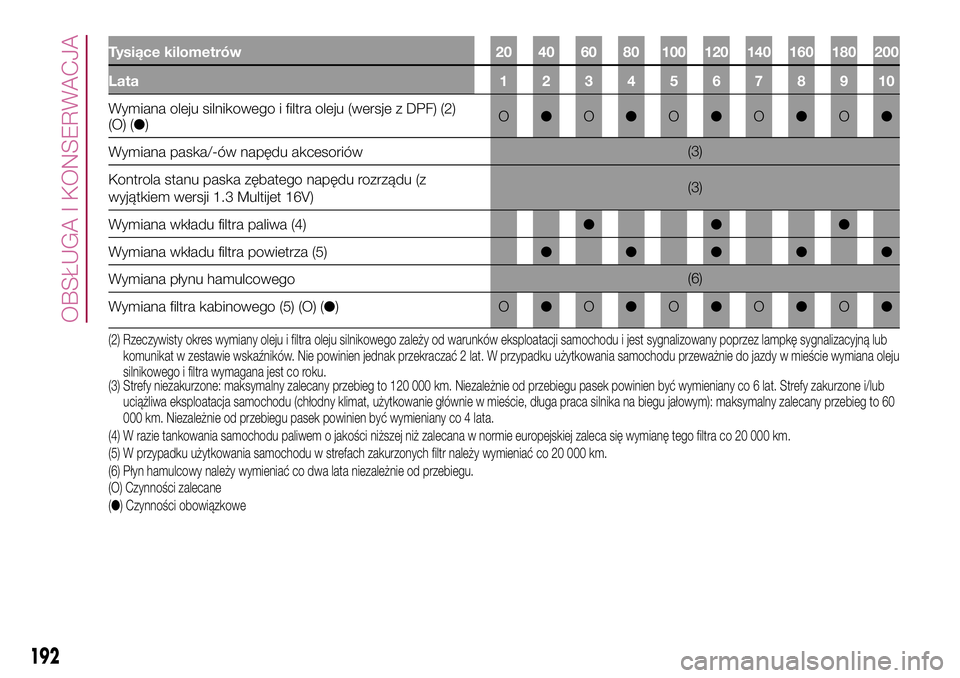

Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Wymiana oleju silnikowego i filtra oleju (wersje z DPF) (2)
(O) (●)O●O●O●O●O●
Wymiana paska/-ów napędu akcesoriów(3)
Kontrola stanu paska zębatego napędu rozrządu (z
wyjątkiem wersji 1.3 Multijet 16V)(3)
Wymiana wkładu filtra paliwa (4)●●●
Wymiana wkładu filtra powietrza (5)●●●●●
Wymiana płynu hamulcowego(6)
Wymiana filtra kabinowego (5) (O) (●)O●O●O●O●O●
(2) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu i jest sygnalizowany poprzez lampkę sygnalizacyjną lub
komunikat w zestawie wskaźników. Nie powinien jednak przekraczać 2 lat. W przypadku użytkowania samochodu przeważnie do jazdy w mieście wymiana oleju
silnikowego i filtra wymagana jest co roku.
(O) Czynności zalecane
(●) Czynności obowiązkowe (3) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. Strefy zakurzone i/lub
uciążliwa eksploatacja samochodu (chłodny klimat, użytkowanie głównie w mieście, długa praca silnika na biegu jałowym): maksymalny zalecany przebieg to 60
000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
(4) W razie tankowania samochodu paliwem o jakości niższej niż zalecana w normie europejskiej zaleca się wymianę tego filtra co 20 000 km.
(5) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 20 000 km.
(6) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.

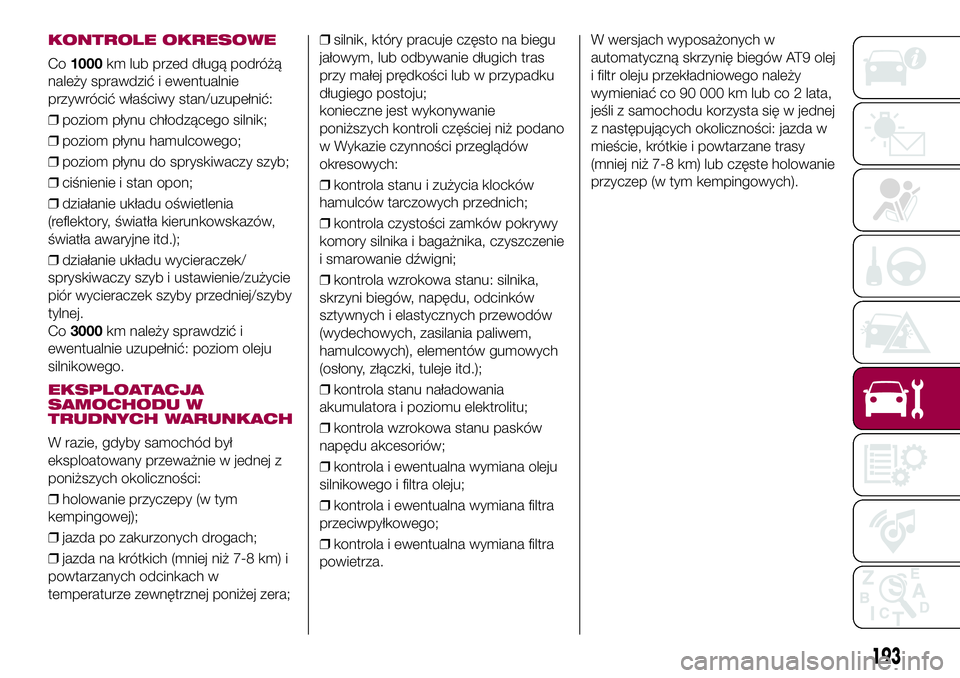

KONTROLE OKRESOWE
Co1000km lub przed długą podróżą
należy sprawdzić i ewentualnie
przywrócić właściwy stan/uzupełnić:
❒poziom płynu chłodzącego silnik;
❒poziom płynu hamulcowego;
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia
(reflektory, światła kierunkowskazów,
światła awaryjne itd.);
❒działanie układu wycieraczek/
spryskiwaczy szyb i ustawienie/zużycie
piór wycieraczek szyby przedniej/szyby
tylnej.
Co3000km należy sprawdzić i
ewentualnie uzupełnić: poziom oleju
silnikowego.
EKSPLOATACJA
SAMOCHODU W
TRUDNYCH WARUNKACH
W razie, gdyby samochód był
eksploatowany przeważnie w jednej z
poniższych okoliczności:
❒holowanie przyczepy (w tym
kempingowej);
❒jazda po zakurzonych drogach;
❒jazda na krótkich (mniej niż 7-8 km) i
powtarzanych odcinkach w
temperaturze zewnętrznej poniżej zera;❒silnik, który pracuje często na biegu
jałowym, lub odbywanie długich tras
przy małej prędkości lub w przypadku
długiego postoju;
konieczne jest wykonywanie
poniższych kontroli częściej niż podano
w Wykazie czynności przeglądów
okresowych:
❒kontrola stanu i zużycia klocków
hamulców tarczowych przednich;
❒kontrola czystości zamków pokrywy
komory silnika i bagażnika, czyszczenie
i smarowanie dźwigni;
❒kontrola wzrokowa stanu: silnika,
skrzyni biegów, napędu, odcinków
sztywnych i elastycznych przewodów
(wydechowych, zasilania paliwem,
hamulcowych), elementów gumowych
(osłony, złączki, tuleje itd.);
❒kontrola stanu naładowania
akumulatora i poziomu elektrolitu;
❒kontrola wzrokowa stanu pasków
napędu akcesoriów;
❒kontrola i ewentualna wymiana oleju
silnikowego i filtra oleju;
❒kontrola i ewentualna wymiana filtra
przeciwpyłkowego;
❒kontrola i ewentualna wymiana filtra
powietrza.W wersjach wyposażonych w
automatyczną skrzynię biegów AT9 olej
i filtr oleju przekładniowego należy
wymieniać co 90 000 km lub co 2 lata,
jeśli z samochodu korzysta się w jednej
z następujących okoliczności: jazda w
mieście, krótkie i powtarzane trasy
(mniej niż 7-8 km) lub częste holowanie
przyczep (w tym kempingowych).
193

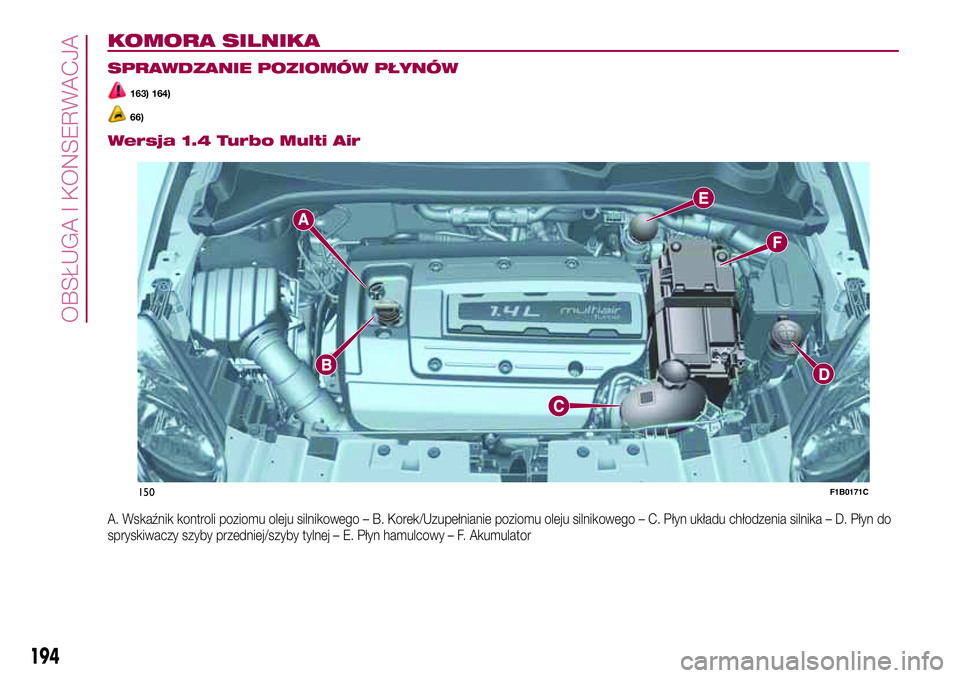

KOMORA SILNIKA.
SPRAWDZANIE POZIOMÓW PŁYNÓW
163) 164)
66).
Wersja 1.4 Turbo Multi Air
A. Wskaźnik kontroli poziomu oleju silnikowego – B. Korek/Uzupełnianie poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyby przedniej/szyby tylnej – E. Płyn hamulcowy – F. Akumulator
150F1B0171C
194
OBSŁUGA I KONSERWACJA

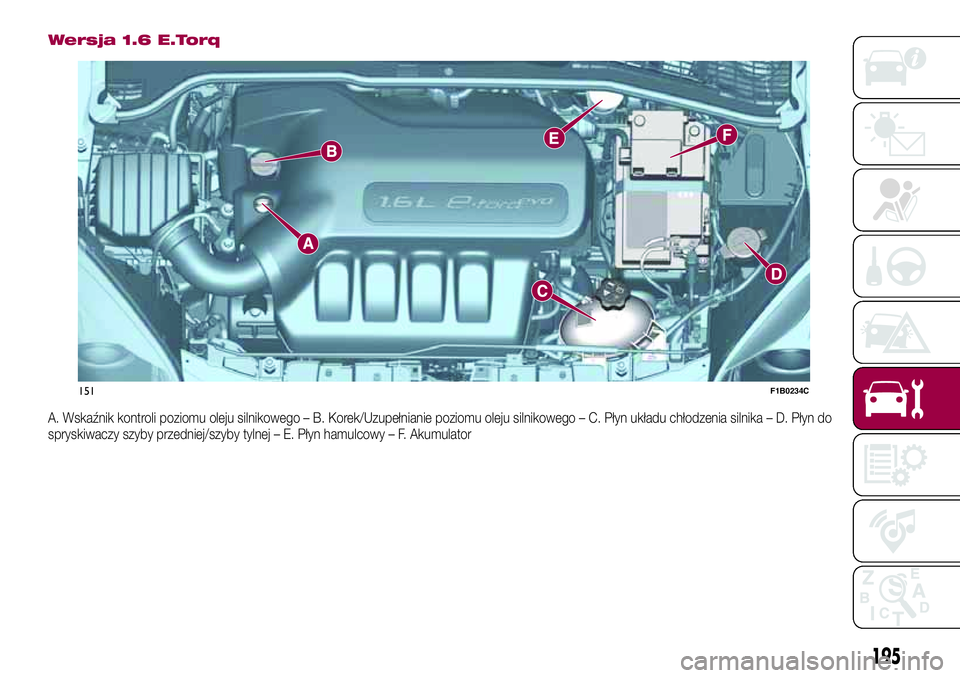

Wersja 1.6 E.Torq
A. Wskaźnik kontroli poziomu oleju silnikowego – B. Korek/Uzupełnianie poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyby przedniej/szyby tylnej – E. Płyn hamulcowy – F. Akumulator
151F1B0234C
195

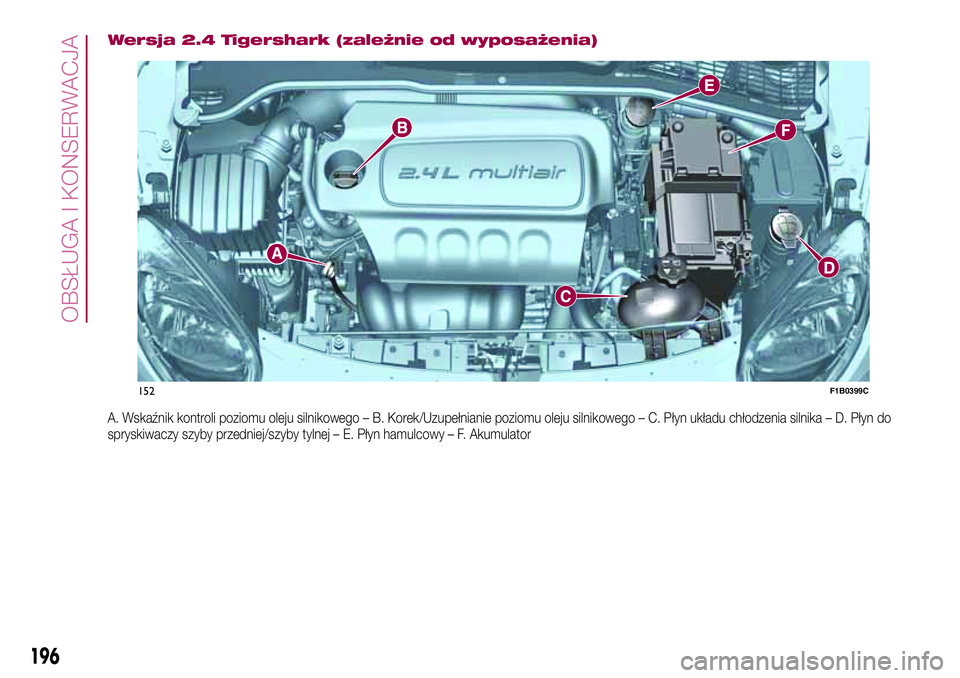

Wersja 2.4 Tigershark (zależnie od wyposażenia)
A. Wskaźnik kontroli poziomu oleju silnikowego – B. Korek/Uzupełnianie poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyby przedniej/szyby tylnej – E. Płyn hamulcowy – F. Akumulator
152F1B0399C
196
OBSŁUGA I KONSERWACJA

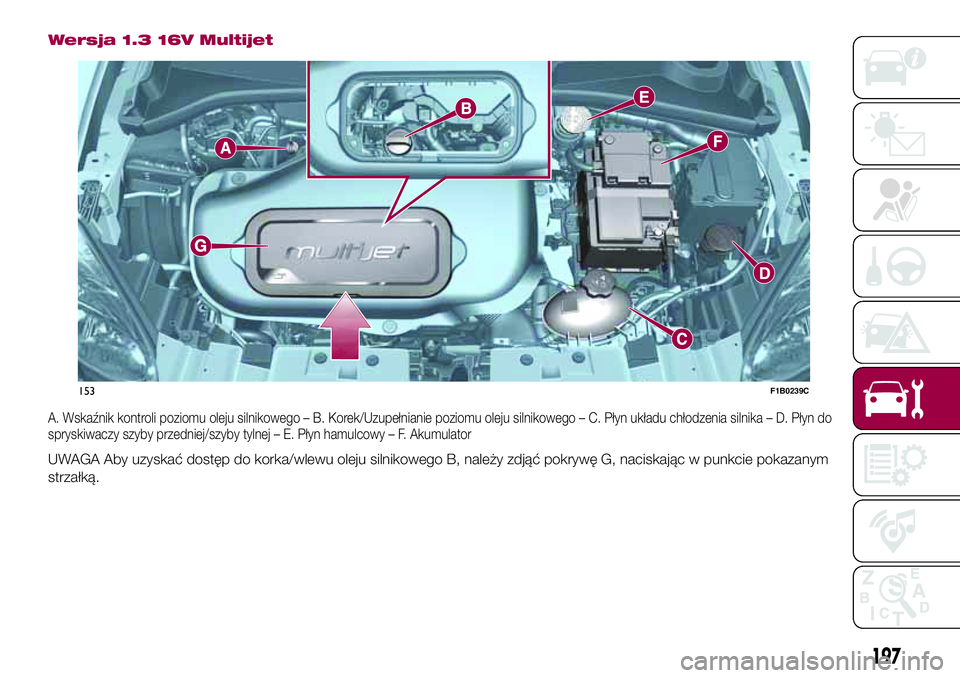

Wersja 1.3 16V Multijet
A. Wskaźnik kontroli poziomu oleju silnikowego – B. Korek/Uzupełnianie poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyby przedniej/szyby tylnej – E. Płyn hamulcowy – F. Akumulator
UWAGA Aby uzyskać dostęp do korka/wlewu oleju silnikowego B, należy zdjąć pokrywę G, naciskając w punkcie pokazanym
strzałką.
153F1B0239C
197

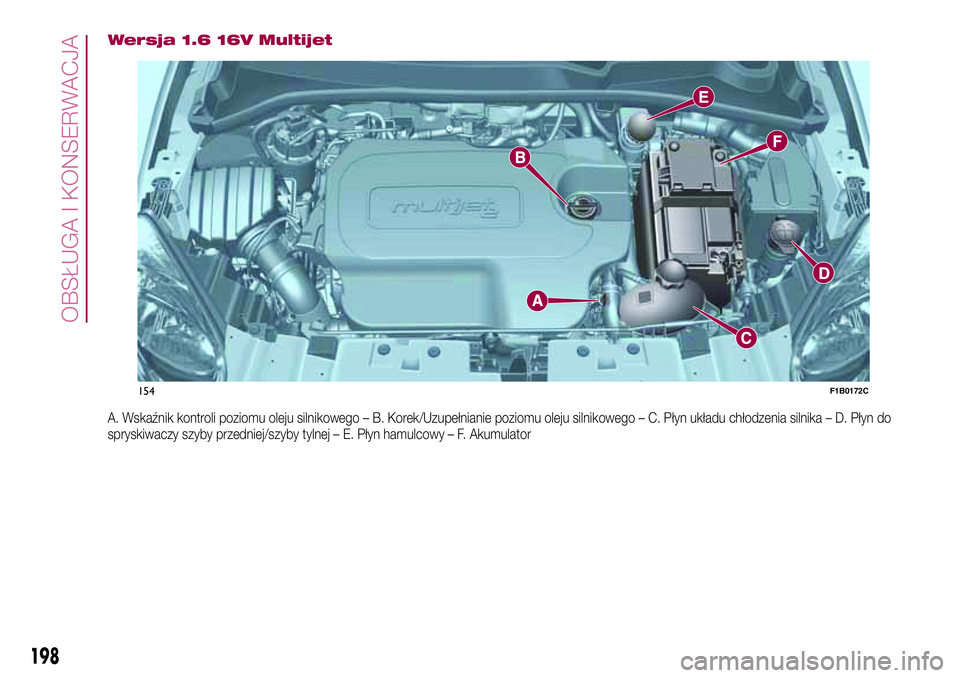

Wersja 1.6 16V Multijet
A. Wskaźnik kontroli poziomu oleju silnikowego – B. Korek/Uzupełnianie poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyby przedniej/szyby tylnej – E. Płyn hamulcowy – F. Akumulator
154F1B0172C
