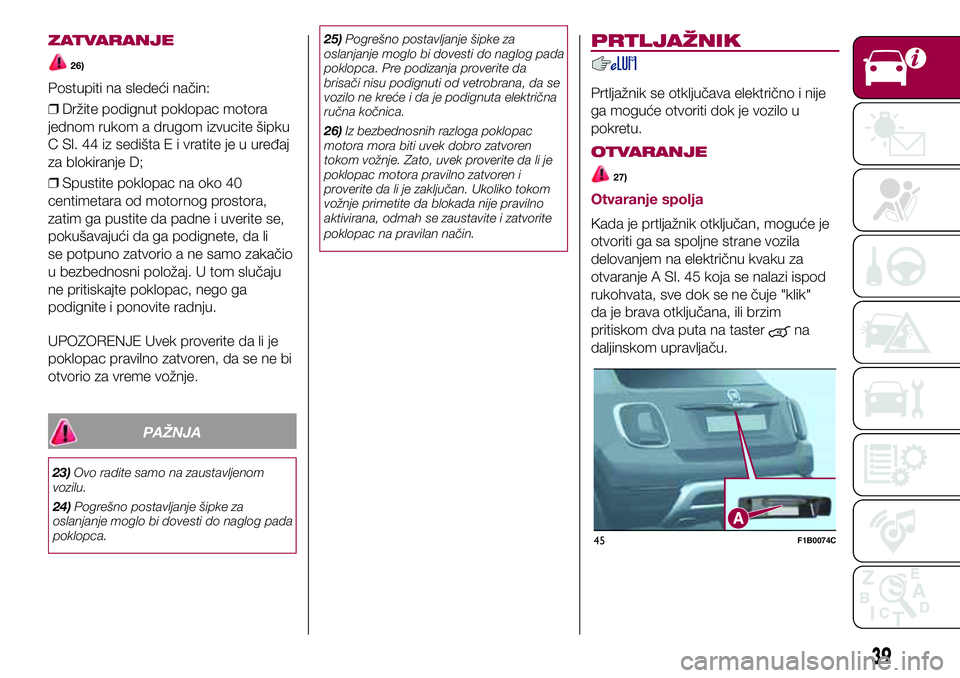

ZATVARANJE
26)
Postupiti na sledeći način:
❒Držite podignut poklopac motora
jednom rukom a drugom izvucite šipku
C Sl. 44 iz sedišta E i vratite je u uređaj
za blokiranje D;
❒Spustite poklopac na oko 40
centimetara od motornog prostora,
zatim ga pustite da padne i uverite se,
pokušavajući da ga podignete, da li
se potpuno zatvorio a ne samo zakačio
u bezbednosni položaj. U tom slučaju
ne pritiskajte poklopac, nego ga
podignite i ponovite radnju.
UPOZORENJE Uvek proverite da li je
poklopac pravilno zatvoren, da se ne bi
otvorio za vreme vožnje.
PAŽNJA
23)Ovo radite samo na zaustavljenom
vozilu.
24)Pogrešno postavljanje šipke za
oslanjanje moglo bi dovesti do naglog pada
poklopca.25)Pogrešno postavljanje šipke za
oslanjanje moglo bi dovesti do naglog pada
poklopca. Pre podizanja proverite da
brisači nisu podignuti od vetrobrana, da se
vozilo ne kreće i da je podignuta električna
ručna kočnica.
26)Iz bezbednosnih razloga poklopac
motora mora biti uvek dobro zatvoren
tokom vožnje. Zato, uvek proverite da li je
poklopac motora pravilno zatvoren i
proverite da li je zaključan. Ukoliko tokom
vožnje primetite da blokada nije pravilno
aktivirana, odmah se zaustavite i zatvorite
poklopac na pravilan način.
PRTLJAŽNIK
Prtljažnik se otključava električno i nije
ga moguće otvoriti dok je vozilo u
pokretu.
OTVARANJE
27)
Otvaranje spolja
Kada je prtljažnik otključan, moguće je
otvoriti ga sa spoljne strane vozila
delovanjem na električnu kvaku za
otvaranje A Sl. 45 koja se nalazi ispod
rukohvata, sve dok se ne čuje "klik"
da je brava otključana, ili brzim
pritiskom dva puta na taster
na
daljinskom upravljaču.
45F1B0074C
39

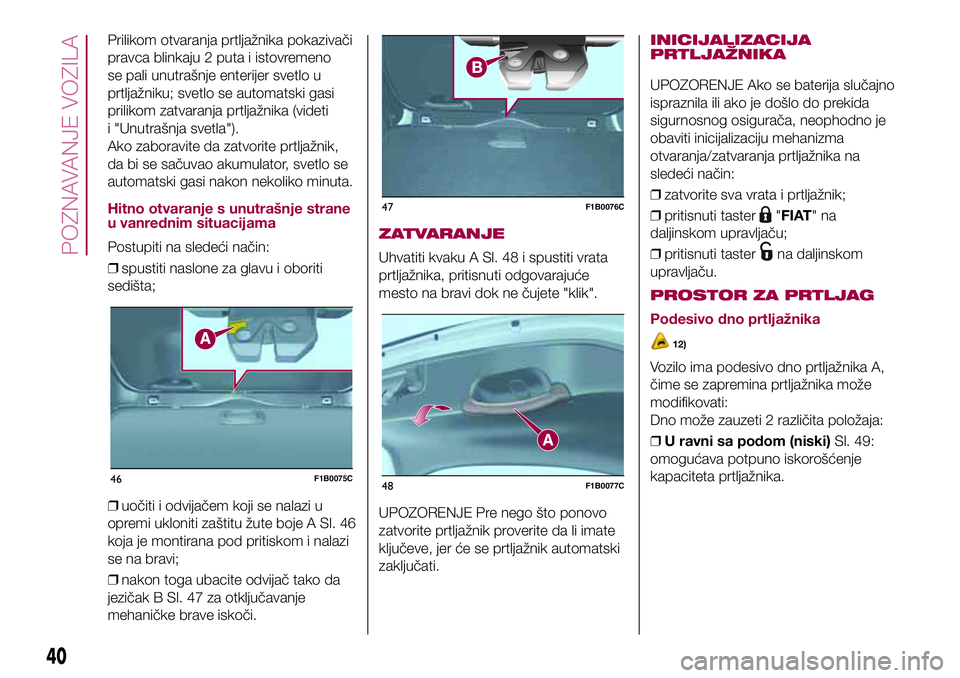

Prilikom otvaranja prtljažnika pokazivači
pravca blinkaju 2 puta i istovremeno
se pali unutrašnje enterijer svetlo u
prtljažniku; svetlo se automatski gasi
prilikom zatvaranja prtljažnika (videti
i "Unutrašnja svetla").
Ako zaboravite da zatvorite prtljažnik,
da bi se sačuvao akumulator, svetlo se
automatski gasi nakon nekoliko minuta.
Hitno otvaranje s unutrašnje strane
u vanrednim situacijama
Postupiti na sledeći način:
❒spustiti naslone za glavu i oboriti
sedišta;
❒uočiti i odvijačem koji se nalazi u
opremi ukloniti zaštitu žute boje A Sl. 46
koja je montirana pod pritiskom i nalazi
se na bravi;
❒nakon toga ubacite odvijač tako da
jezičak B Sl. 47 za otključavanje
mehaničke brave iskoči.ZATVARANJE
Uhvatiti kvaku A Sl. 48 i spustiti vrata
prtljažnika, pritisnuti odgovarajuće
mesto na bravi dok ne čujete "klik".
UPOZORENJE Pre nego što ponovo
zatvorite prtljažnik proverite da li imate
ključeve, jer će se prtljažnik automatski
zaključati.
INICIJALIZACIJA
PRTLJAŽNIKA
UPOZORENJE Ako se baterija slučajno
ispraznila ili ako je došlo do prekida
sigurnosnog osigurača, neophodno je
obaviti inicijalizaciju mehanizma
otvaranja/zatvaranja prtljažnika na
sledeći način:
❒zatvorite sva vrata i prtljažnik;
❒pritisnuti taster
"FIAT"na
daljinskom upravljaču;
❒pritisnuti taster
na daljinskom
upravljaču.
PROSTOR ZA PRTLJAG
Podesivo dno prtljažnika
12)
Vozilo ima podesivo dno prtljažnika A,
čime se zapremina prtljažnika može
modifikovati:
Dno može zauzeti 2 različita položaja:
❒U ravni sa podom (niski)Sl. 49:
omogućava potpuno iskorošćenje
kapaciteta prtljažnika.
46F1B0075C
47F1B0076C
48F1B0077C
40
POZNAVANJE VOZILA

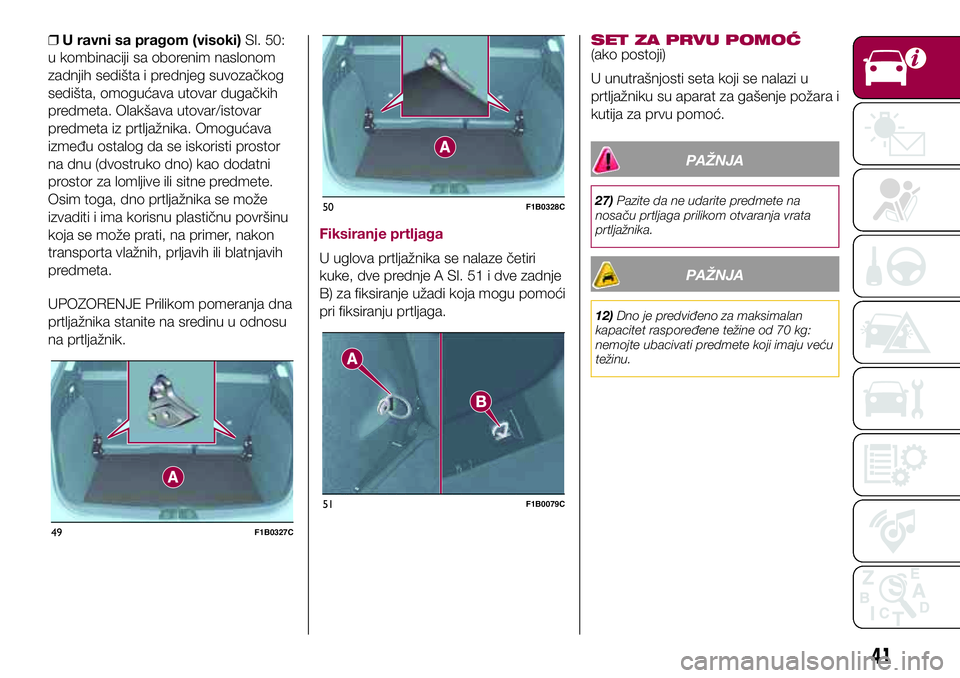

❒U ravni sa pragom (visoki)Sl. 50:
u kombinaciji sa oborenim naslonom
zadnjih sedišta i prednjeg suvozačkog
sedišta, omogućava utovar dugačkih
predmeta. Olakšava utovar/istovar
predmeta iz prtljažnika. Omogućava
između ostalog da se iskoristi prostor
na dnu (dvostruko dno) kao dodatni
prostor za lomljive ili sitne predmete.
Osim toga, dno prtljažnika se može
izvaditi i ima korisnu plastičnu površinu
koja se može prati, na primer, nakon
transporta vlažnih, prljavih ili blatnjavih
predmeta.
UPOZORENJE Prilikom pomeranja dna
prtljažnika stanite na sredinu u odnosu
na prtljažnik.
Fiksiranje prtljaga
U uglova prtljažnika se nalaze četiri
kuke, dve prednje A Sl. 51 i dve zadnje
B) za fiksiranje užadi koja mogu pomoći
pri fiksiranju prtljaga.
SET ZA PRVU POMOĆ(ako postoji)
U unutrašnjosti seta koji se nalazi u
prtljažniku su aparat za gašenje požara i
kutija za prvu pomoć.
PAŽNJA
27)Pazite da ne udarite predmete na
nosaču prtljaga prilikom otvaranja vrata
prtljažnika.
PAŽNJA
12)Dno je predviđeno za maksimalan
kapacitet raspoređene težine od 70 kg:
nemojte ubacivati predmete koji imaju veću
težinu.
49F1B0327C
50F1B0328C
51F1B0079C
41

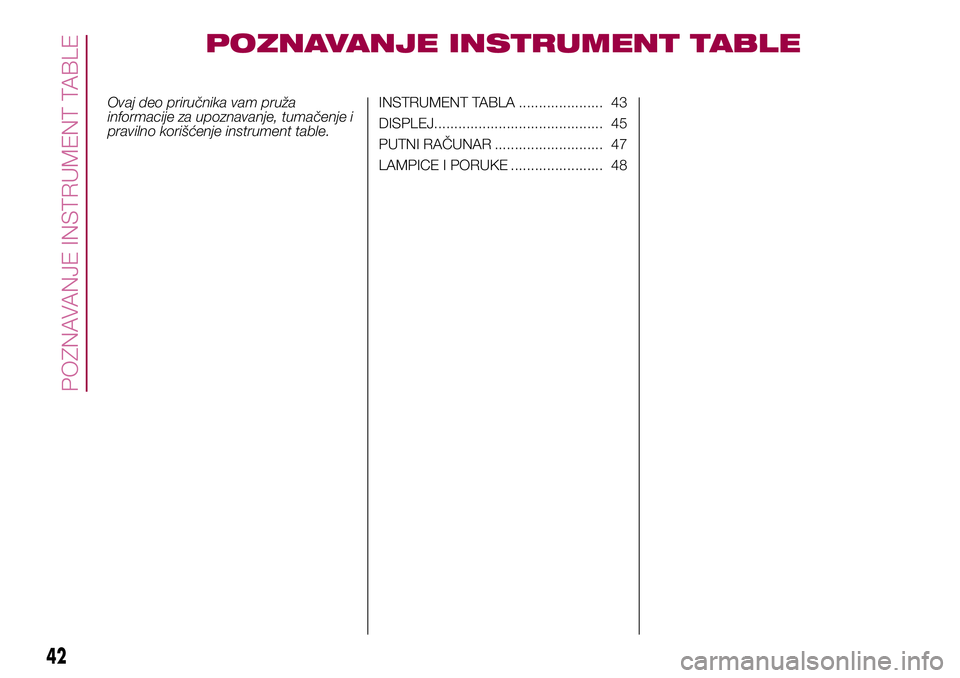

POZNAVANJE INSTRUMENT TABLE
Ovaj deo priručnika vam pruža
informacije za upoznavanje, tumačenje i
pravilno korišćenje instrument table.INSTRUMENT TABLA ..................... 43
DISPLEJ.......................................... 45
PUTNI RAČUNAR ........................... 47
LAMPICE I PORUKE ....................... 48
42
POZNAVANJE INSTRUMENT TABLE

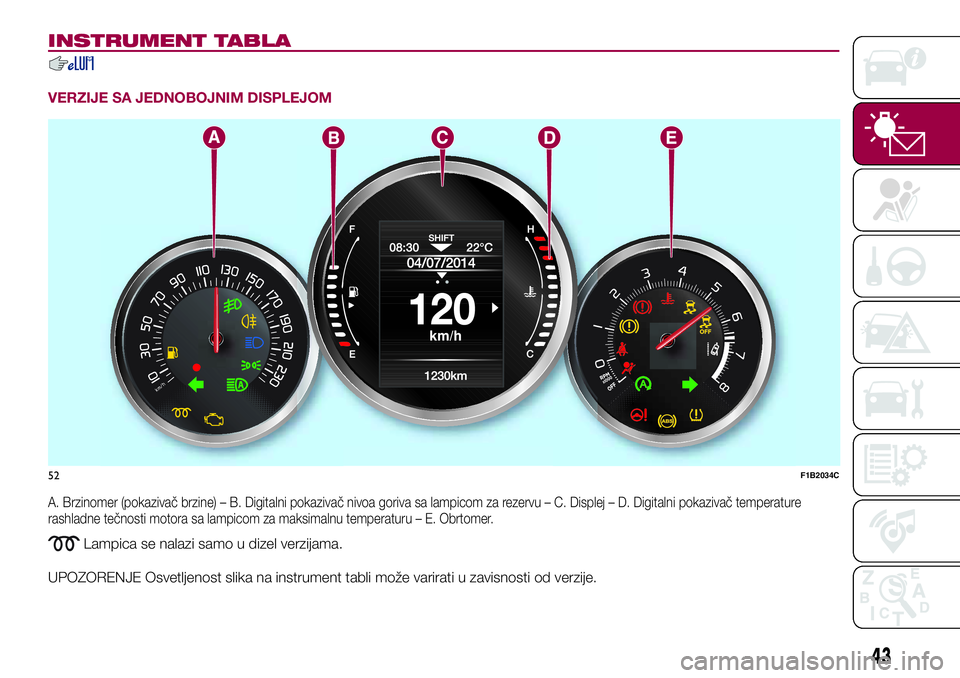

INSTRUMENT TABLA
VERZIJE SA JEDNOBOJNIM DISPLEJOM
A. Brzinomer (pokazivač brzine) – B. Digitalni pokazivač nivoa goriva sa lampicom za rezervu – C. Displej – D. Digitalni pokazivač temperature
rashladne tečnosti motora sa lampicom za maksimalnu temperaturu – E. Obrtomer.
Lampica se nalazi samo u dizel verzijama.
UPOZORENJE Osvetljenost slika na instrument tabli može varirati u zavisnosti od verzije.
km/h
52F1B2034C
43

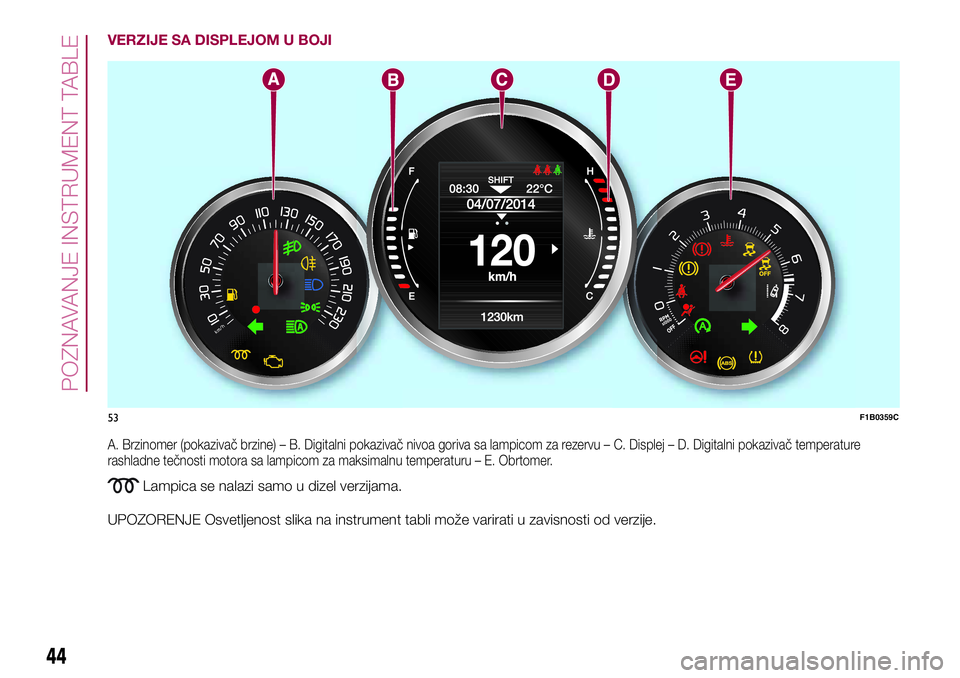

VERZIJE SA DISPLEJOM U BOJI
A. Brzinomer (pokazivač brzine) – B. Digitalni pokazivač nivoa goriva sa lampicom za rezervu – C. Displej – D. Digitalni pokazivač temperature
rashladne tečnosti motora sa lampicom za maksimalnu temperaturu – E. Obrtomer.
Lampica se nalazi samo u dizel verzijama.
UPOZORENJE Osvetljenost slika na instrument tabli može varirati u zavisnosti od verzije.
53F1B0359C
44
POZNAVANJE INSTRUMENT TABLE

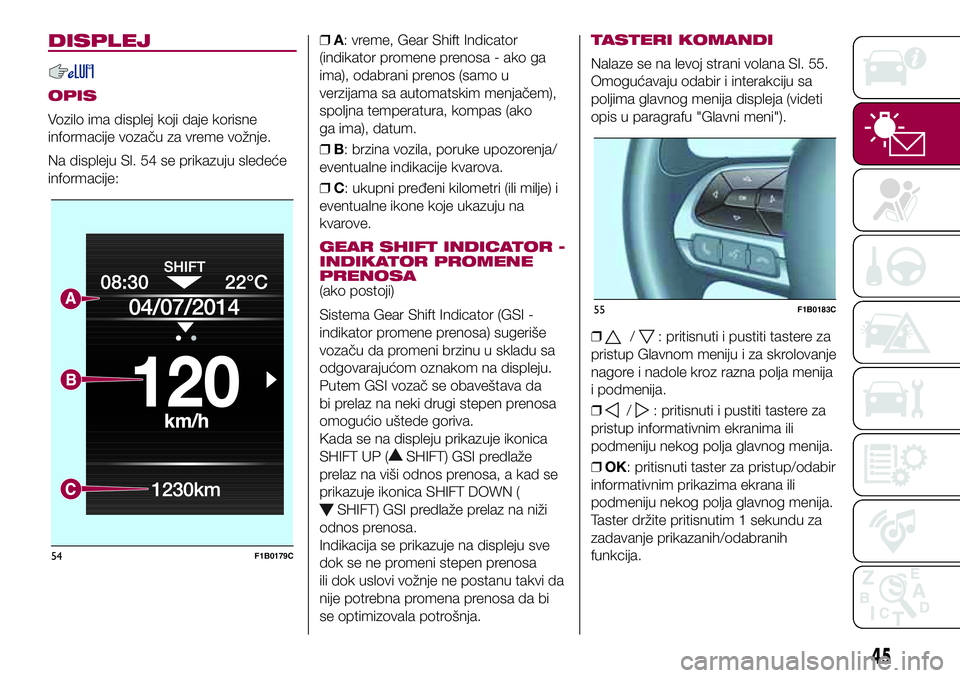

DISPLEJ
OPIS
Vozilo ima displej koji daje korisne
informacije vozaču za vreme vožnje.
Na displeju Sl. 54 se prikazuju sledeće
informacije:❒A: vreme, Gear Shift Indicator
(indikator promene prenosa - ako ga
ima), odabrani prenos (samo u
verzijama sa automatskim menjačem),
spoljna temperatura, kompas (ako
ga ima), datum.
❒B: brzina vozila, poruke upozorenja/
eventualne indikacije kvarova.
❒C: ukupni pređeni kilometri (ili milje) i
eventualne ikone koje ukazuju na
kvarove.
GEAR SHIFT INDICATOR -
INDIKATOR PROMENE
PRENOSA
(ako postoji)
Sistema Gear Shift Indicator (GSI -
indikator promene prenosa) sugeriše
vozaču da promeni brzinu u skladu sa
odgovarajućom oznakom na displeju.
Putem GSI vozač se obaveštava da
bi prelaz na neki drugi stepen prenosa
omogućio uštede goriva.
Kada se na displeju prikazuje ikonica
SHIFT UP (
SHIFT) GSI predlaže
prelaz na viši odnos prenosa, a kad se
prikazuje ikonica SHIFT DOWN (
SHIFT) GSI predlaže prelaz na niži
odnos prenosa.
Indikacija se prikazuje na displeju sve
dok se ne promeni stepen prenosa
ili dok uslovi vožnje ne postanu takvi da
nije potrebna promena prenosa da bi
se optimizovala potrošnja.
TASTERI KOMANDI
Nalaze se na levoj strani volana Sl. 55.
Omogućavaju odabir i interakciju sa
poljima glavnog menija displeja (videti
opis u paragrafu "Glavni meni").
❒
/: pritisnuti i pustiti tastere za
pristup Glavnom meniju i za skrolovanje
nagore i nadole kroz razna polja menija
i podmenija.
❒
/: pritisnuti i pustiti tastere za
pristup informativnim ekranima ili
podmeniju nekog polja glavnog menija.
❒OK: pritisnuti taster za pristup/odabir
informativnim prikazima ekrana ili
podmeniju nekog polja glavnog menija.
Taster držite pritisnutim 1 sekundu za
zadavanje prikazanih/odabranih
funkcija.
54F1B0179C
55F1B0183C
45

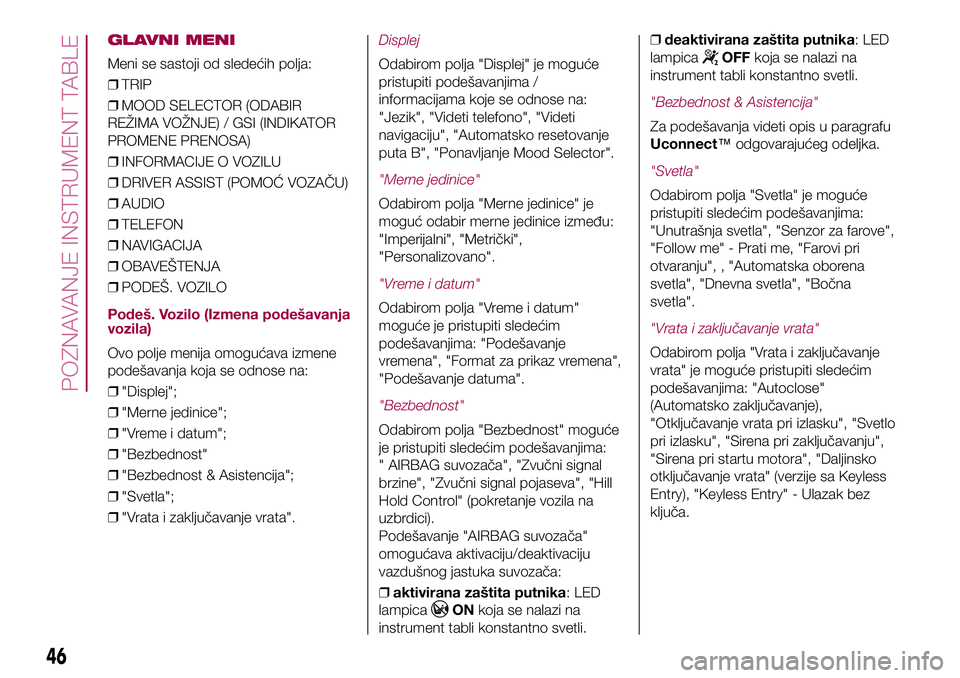

GLAVNI MENI
Meni se sastoji od sledećih polja:
❒TRIP
❒MOOD SELECTOR (ODABIR
REŽIMA VOŽNJE) / GSI (INDIKATOR
PROMENE PRENOSA)
❒INFORMACIJE O VOZILU
❒DRIVER ASSIST (POMOĆ VOZAČU)
❒AUDIO
❒TELEFON
❒NAVIGACIJA
❒OBAVEŠTENJA
❒PODEŠ. VOZILO
Podeš. Vozilo (Izmena podešavanja
vozila)
Ovo polje menija omogućava izmene
podešavanja koja se odnose na:
❒"Displej";
❒"Merne jedinice";
❒"Vreme i datum";
❒"Bezbednost"
❒"Bezbednost & Asistencija";
❒"Svetla";
❒"Vrata i zaključavanje vrata".
Displej
Odabirom polja "Displej" je moguće
pristupiti podešavanjima /
informacijama koje se odnose na:
"Jezik", "Videti telefono", "Videti
navigaciju", "Automatsko resetovanje
puta B", "Ponavljanje Mood Selector".
"Merne jedinice"
Odabirom polja "Merne jedinice" je
moguć odabir merne jedinice između:
"Imperijalni", "Metrički",
"Personalizovano".
"Vreme i datum"
Odabirom polja "Vreme i datum"
moguće je pristupiti sledećim
podešavanjima: "Podešavanje
vremena", "Format za prikaz vremena",
"Podešavanje datuma".
"Bezbednost"
Odabirom polja "Bezbednost" moguće
je pristupiti sledećim podešavanjima:
" AIRBAG suvozača", "Zvučni signal
brzine", "Zvučni signal pojaseva", "Hill
Hold Control" (pokretanje vozila na
uzbrdici).
Podešavanje "AIRBAG suvozača"
omogućava aktivaciju/deaktivaciju
vazdušnog jastuka suvozača:
❒aktivirana zaštita putnika: LED
lampica
ONkoja se nalazi na
instrument tabli konstantno svetli.❒deaktivirana zaštita putnika: LED
lampica
OFFkoja se nalazi na
instrument tabli konstantno svetli.
"Bezbednost & Asistencija"
Za podešavanja videti opis u paragrafu
Uconnect™odgovarajućeg odeljka.
"Svetla"
Odabirom polja "Svetla" je moguće
pristupiti sledećim podešavanjima:
"Unutrašnja svetla", "Senzor za farove",
"Follow me" - Prati me, "Farovi pri
otvaranju", , "Automatska oborena
svetla", "Dnevna svetla", "Bočna
svetla".
"Vrata i zaključavanje vrata"
Odabirom polja "Vrata i zaključavanje
vrata" je moguće pristupiti sledećim
podešavanjima: "Autoclose"
(Automatsko zaključavanje),
"Otključavanje vrata pri izlasku", "Svetlo
pri izlasku", "Sirena pri zaključavanju",
"Sirena pri startu motora", "Daljinsko
otključavanje vrata" (verzije sa Keyless
Entry), "Keyless Entry" - Ulazak bez
ključa.
46
POZNAVANJE INSTRUMENT TABLE

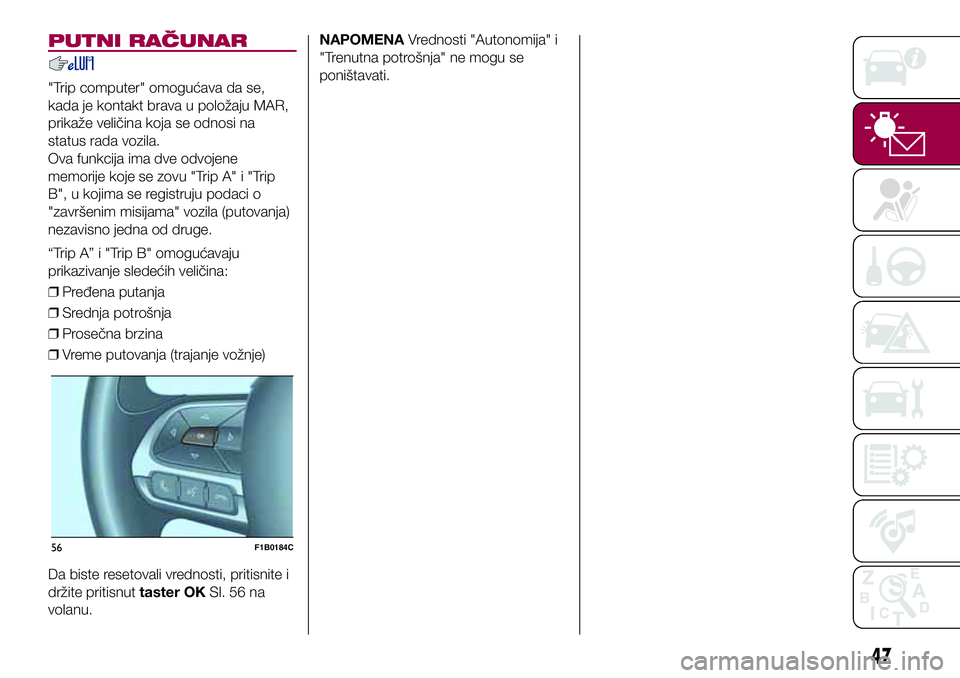

PUTNI RAČUNAR
"Trip computer" omogućava da se,
kada je kontakt brava u položaju MAR,
prikaže veličina koja se odnosi na
status rada vozila.
Ova funkcija ima dve odvojene
memorije koje se zovu "Trip A" i "Trip
B", u kojima se registruju podaci o
"završenim misijama" vozila (putovanja)
nezavisno jedna od druge.
“Trip A” i "Trip B" omogućavaju
prikazivanje sledećih veličina:
❒Pređena putanja
❒Srednja potrošnja
❒Prosečna brzina
❒Vreme putovanja (trajanje vožnje)
Da biste resetovali vrednosti, pritisnite i
držite pritisnuttaster OKSl. 56 na
volanu.NAPOMENAVrednosti "Autonomija" i
"Trenutna potrošnja" ne mogu se
poništavati.
56F1B0184C
47

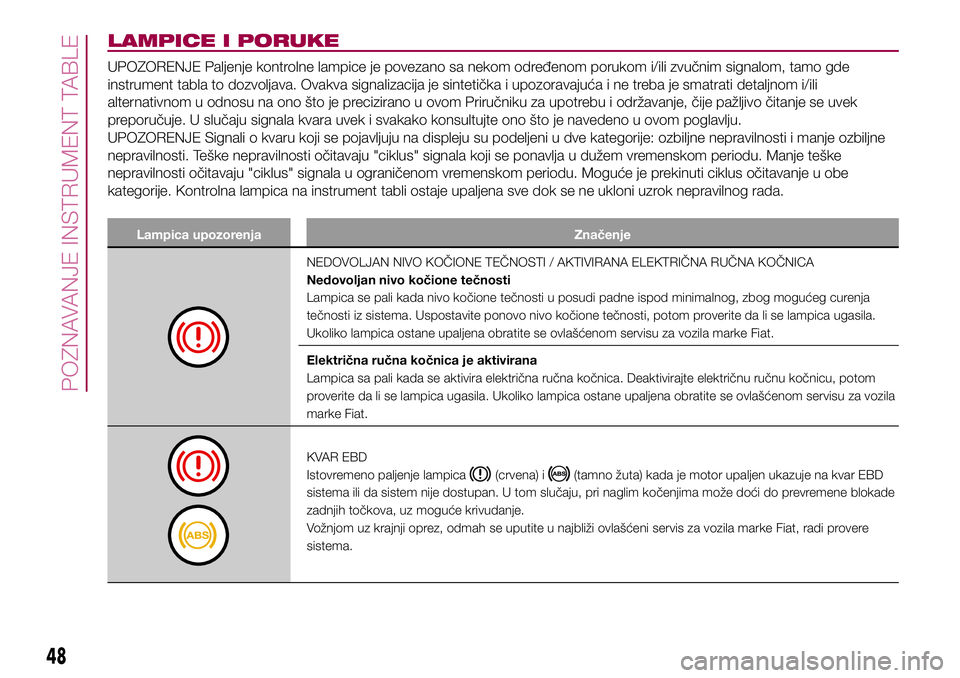

LAMPICE I PORUKE
UPOZORENJE Paljenje kontrolne lampice je povezano sa nekom određenom porukom i/ili zvučnim signalom, tamo gde
instrument tabla to dozvoljava. Ovakva signalizacija je sintetička i upozoravajuća i ne treba je smatrati detaljnom i/ili
alternativnom u odnosu na ono što je precizirano u ovom Priručniku za upotrebu i održavanje, čije pažljivo čitanje se uvek
preporučuje. U slučaju signala kvara uvek i svakako konsultujte ono što je navedeno u ovom poglavlju.
UPOZORENJE Signali o kvaru koji se pojavljuju na displeju su podeljeni u dve kategorije: ozbiljne nepravilnosti i manje ozbiljne
nepravilnosti. Teške nepravilnosti očitavaju "ciklus" signala koji se ponavlja u dužem vremenskom periodu. Manje teške
nepravilnosti očitavaju "ciklus" signala u ograničenom vremenskom periodu. Moguće je prekinuti ciklus očitavanje u obe
kategorije. Kontrolna lampica na instrument tabli ostaje upaljena sve dok se ne ukloni uzrok nepravilnog rada.
Lampica upozorenja Značenje
NEDOVOLJAN NIVO KOČIONE TEČNOSTI / AKTIVIRANA ELEKTRIČNA RUČNA KOČNICA
Nedovoljan nivo kočione tečnosti
Lampica se pali kada nivo kočione tečnosti u posudi padne ispod minimalnog, zbog mogućeg curenja
tečnosti iz sistema. Uspostavite ponovo nivo kočione tečnosti, potom proverite da li se lampica ugasila.
Ukoliko lampica ostane upaljena obratite se ovlašćenom servisu za vozila marke Fiat.
Električna ručna kočnica je aktivirana
Lampica sa pali kada se aktivira električna ručna kočnica. Deaktivirajte električnu ručnu kočnicu, potom
proverite da li se lampica ugasila. Ukoliko lampica ostane upaljena obratite se ovlašćenom servisu za vozila
marke Fiat.
KVAR EBD
Istovremeno paljenje lampica
(crvena) i(tamno žuta) kada je motor upaljen ukazuje na kvar EBD
sistema ili da sistem nije dostupan. U tom slučaju, pri naglim kočenjima može doći do prevremene blokade
zadnjih točkova, uz moguće krivudanje.
Vožnjom uz krajnji oprez, odmah se uputite u najbliži ovlašćeni servis za vozila marke Fiat, radi provere
sistema.
48
POZNAVANJE INSTRUMENT TABLE
