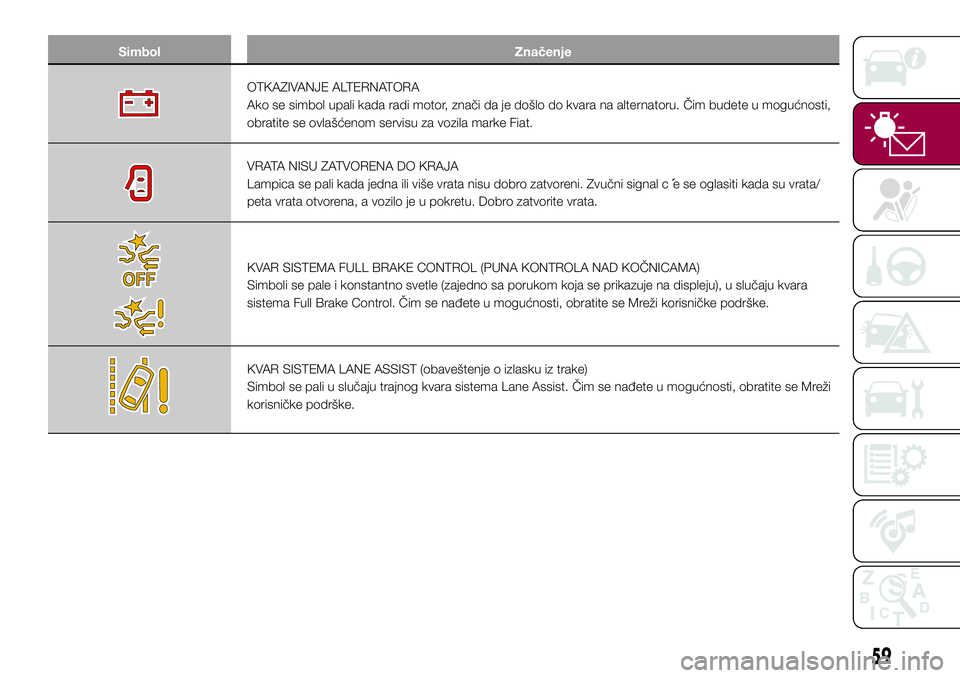

Simbol Značenje
OTKAZIVANJE ALTERNATORA
Ako se simbol upali kada radi motor, znači da je došlo do kvara na alternatoru. Čim budete u mogućnosti,
obratite se ovlašćenom servisu za vozila marke Fiat.
VRATA NISU ZATVORENA DO KRAJA
Lampica se pali kada jedna ili više vrata nisu dobro zatvoreni. Zvučni signal c´e se oglasiti kada su vrata/
peta vrata otvorena, a vozilo je u pokretu. Dobro zatvorite vrata.
KVAR SISTEMA FULL BRAKE CONTROL (PUNA KONTROLA NAD KOČNICAMA)
Simboli se pale i konstantno svetle (zajedno sa porukom koja se prikazuje na displeju), u slučaju kvara
sistema Full Brake Control. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške.
KVAR SISTEMA LANE ASSIST (obaveštenje o izlasku iz trake)
Simbol se pali u slučaju trajnog kvara sistema Lane Assist. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške.
59

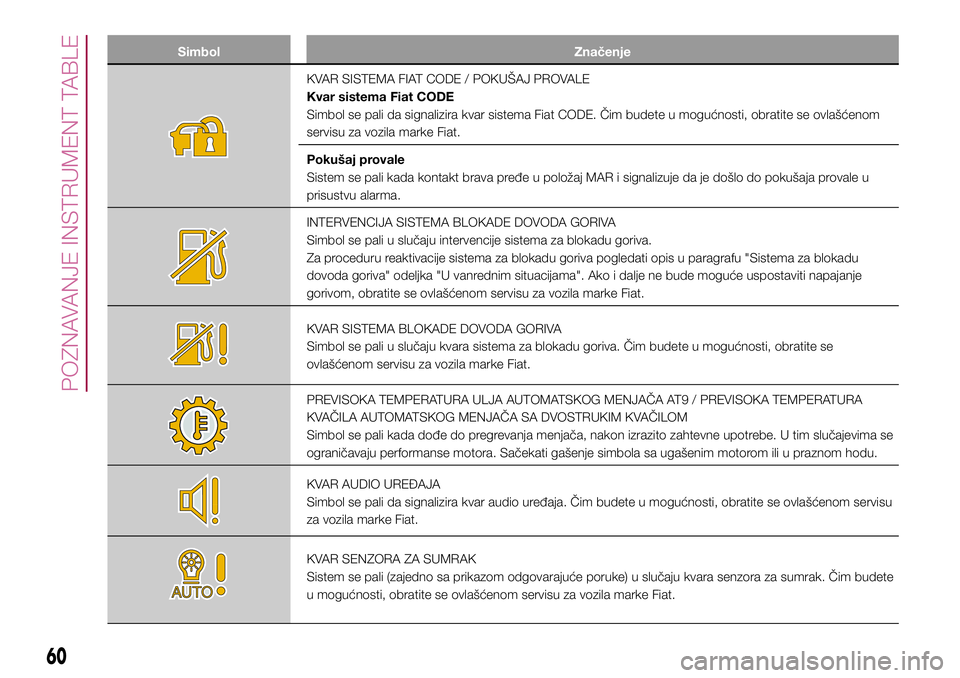

Simbol Značenje
KVAR SISTEMA FIAT CODE / POKUŠAJ PROVALE
Kvar sistema Fiat CODE
Simbol se pali da signalizira kvar sistema Fiat CODE. Čim budete u mogućnosti, obratite se ovlašćenom
servisu za vozila marke Fiat.
Pokušaj provale
Sistem se pali kada kontakt brava pređe u položaj MAR i signalizuje da je došlo do pokušaja provale u
prisustvu alarma.
INTERVENCIJA SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju intervencije sistema za blokadu goriva.
Za proceduru reaktivacije sistema za blokadu goriva pogledati opis u paragrafu "Sistema za blokadu
dovoda goriva" odeljka "U vanrednim situacijama". Ako i dalje ne bude moguće uspostaviti napajanje
gorivom, obratite se ovlašćenom servisu za vozila marke Fiat.
KVAR SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara sistema za blokadu goriva. Čim budete u mogućnosti, obratite se
ovlašćenom servisu za vozila marke Fiat.
PREVISOKA TEMPERATURA ULJA AUTOMATSKOG MENJAČA AT9 / PREVISOKA TEMPERATURA
KVAČILA AUTOMATSKOG MENJAČA SA DVOSTRUKIM KVAČILOM
Simbol se pali kada dođe do pregrevanja menjača, nakon izrazito zahtevne upotrebe. U tim slučajevima se
ograničavaju performanse motora. Sačekati gašenje simbola sa ugašenim motorom ili u praznom hodu.
KVAR AUDIO UREĐAJA
Simbol se pali da signalizira kvar audio uređaja. Čim budete u mogućnosti, obratite se ovlašćenom servisu
za vozila marke Fiat.
KVAR SENZORA ZA SUMRAK
Sistem se pali (zajedno sa prikazom odgovarajuće poruke) u slučaju kvara senzora za sumrak. Čim budete
u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
60
POZNAVANJE INSTRUMENT TABLE

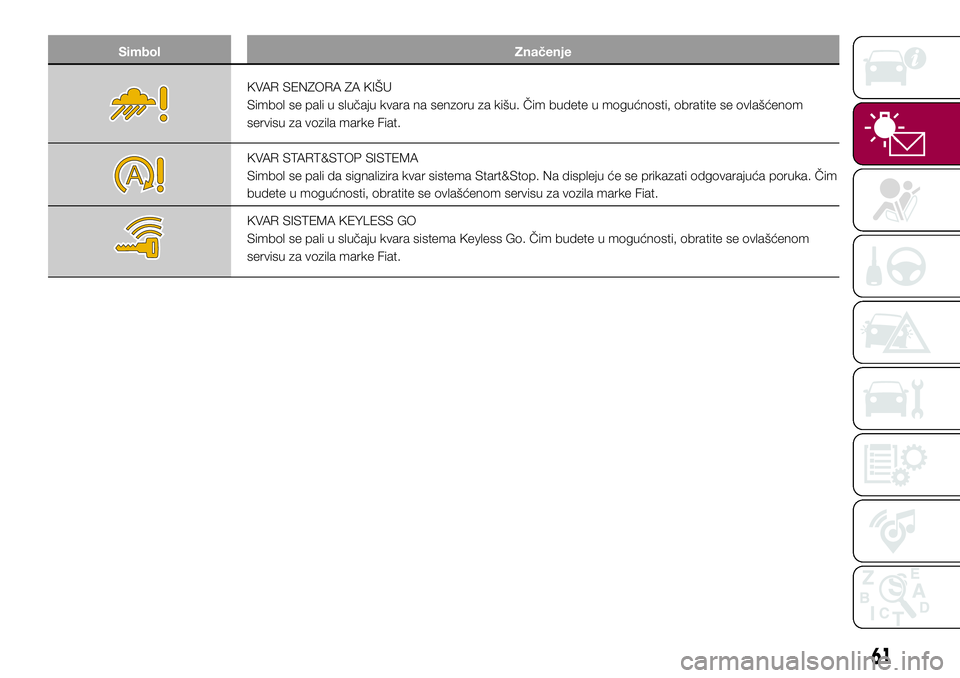

Simbol Značenje
KVAR SENZORA ZA KIŠU
Simbol se pali u slučaju kvara na senzoru za kišu. Čim budete u mogućnosti, obratite se ovlašćenom
servisu za vozila marke Fiat.
KVAR START&STOP SISTEMA
Simbol se pali da signalizira kvar sistema Start&Stop. Na displeju će se prikazati odgovarajuća poruka. Čim
budete u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
KVAR SISTEMA KEYLESS GO
Simbol se pali u slučaju kvara sistema Keyless Go. Čim budete u mogućnosti, obratite se ovlašćenom
servisu za vozila marke Fiat.
61

Simbol Značenje
MOGUĆ LED NA PUTU
Sistem se pali kada je spoljna temperatura manja ili jednaka 3°C.
UPOZORENJE U slučaju kvara senzora spoljne temperature, cifre koje označavaju njenu vrednost su
zamenjene crticama.
KVAR SPEED LIMITER-a (GRANIČNIKA BRZINE)
Simbol se pali kada dođe do kvara na uređaju Speed Limiter. Obratite se, što je pre moguće ovlašćenom
servisu za vozila marke Fiat kako bi se uklonio kvar.
KVAR SISTEMA POGONA NA ČETIRI TOČKA 4x4
Simbol se pali da bi označio da postoji kvar sistema za pogon na četiri točka. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
NEISPRAVNOST SPOLJAŠNJEG SVETLA
Simbol se pali da signalizira kvar sledećih svetala: dnevna svetla (DRL); svetla za parkiranje; poziciona
svetla, pokazivači pravca; zadnja svetla za maglu; rikverc svetlo; svetla registarskih tablica; stop svetla.
Nepravilnost može biti usled pregorevanja sijalice ili odgovarajućeg sigurnosnog osigurača ili prekida
električnog kola.
KVAR AUTOMATSKOG DUGOG SVETLA
Simbol se pali da signalizira kvar automatskog dugog svetla. Čim budete u mogućnosti, obratite se
ovlašćenom servisu za vozila marke Fiat.
62
POZNAVANJE INSTRUMENT TABLE

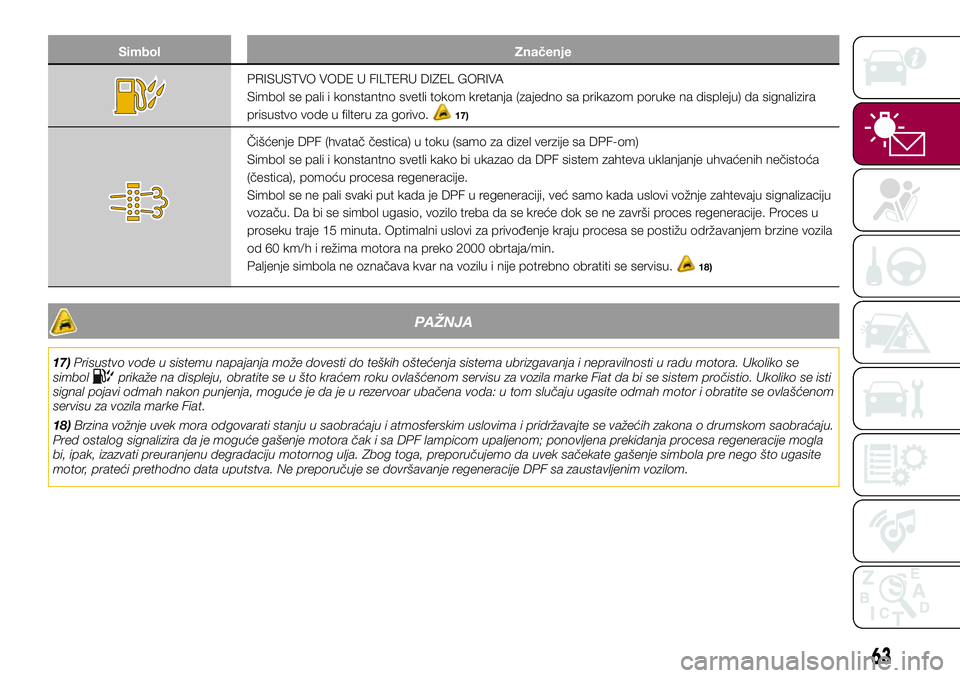

Simbol Značenje
PRISUSTVO VODE U FILTERU DIZEL GORIVA
Simbol se pali i konstantno svetli tokom kretanja (zajedno sa prikazom poruke na displeju) da signalizira
prisustvo vode u filteru za gorivo.
17)
Čišćenje DPF (hvatač čestica) u toku (samo za dizel verzije sa DPF-om)
Simbol se pali i konstantno svetli kako bi ukazao da DPF sistem zahteva uklanjanje uhvaćenih nečistoća
(čestica), pomoću procesa regeneracije.
Simbol se ne pali svaki put kada je DPF u regeneraciji, već samo kada uslovi vožnje zahtevaju signalizaciju
vozaču. Da bi se simbol ugasio, vozilo treba da se kreće dok se ne završi proces regeneracije. Proces u
proseku traje 15 minuta. Optimalni uslovi za privođenje kraju procesa se postižu održavanjem brzine vozila
od 60 km/h i režima motora na preko 2000 obrtaja/min.
Paljenje simbola ne označava kvar na vozilu i nije potrebno obratiti se servisu.
18)
PAŽNJA
17)Prisustvo vode u sistemu napajanja može dovesti do teških oštećenja sistema ubrizgavanja i nepravilnosti u radu motora. Ukoliko se
simbolprikaže na displeju, obratite se u što kraćem roku ovlašćenom servisu za vozila marke Fiat da bi se sistem pročistio. Ukoliko se isti
signal pojavi odmah nakon punjenja, moguće je da je u rezervoar ubačena voda: u tom slučaju ugasite odmah motor i obratite se ovlašćenom
servisu za vozila marke Fiat.
18)Brzina vožnje uvek mora odgovarati stanju u saobraćaju i atmosferskim uslovima i pridržavajte se važećih zakona o drumskom saobraćaju.
Pred ostalog signalizira da je moguće gašenje motora čak i sa DPF lampicom upaljenom; ponovljena prekidanja procesa regeneracije mogla
bi, ipak, izazvati preuranjenu degradaciju motornog ulja. Zbog toga, preporučujemo da uvek sačekate gašenje simbola pre nego što ugasite
motor, prateći prethodno data uputstva. Ne preporučuje se dovršavanje regeneracije DPF sa zaustavljenim vozilom.
63

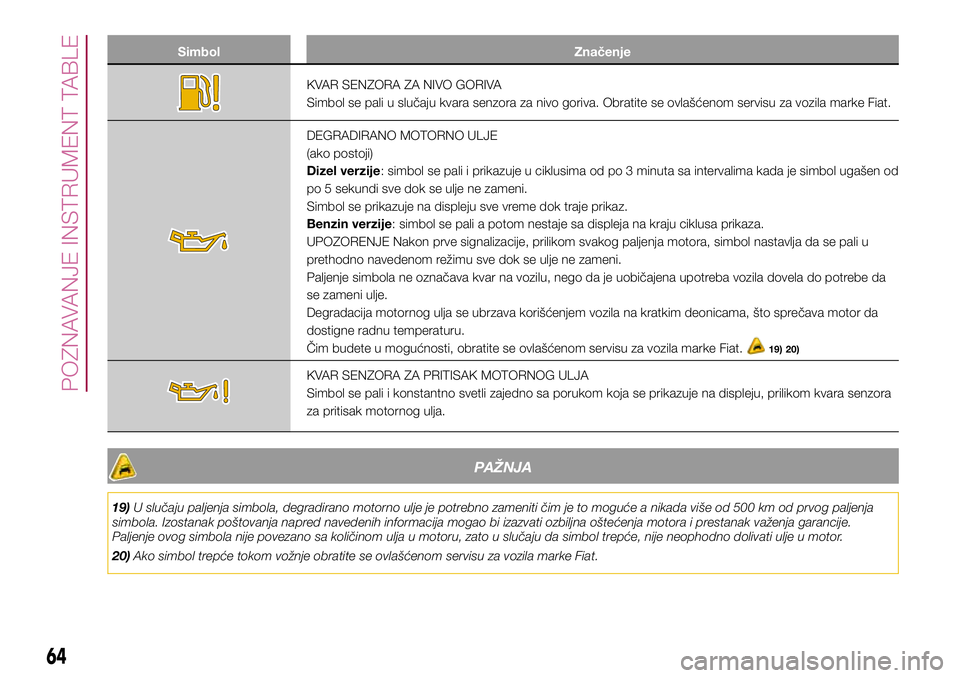

Simbol Značenje
KVAR SENZORA ZA NIVO GORIVA
Simbol se pali u slučaju kvara senzora za nivo goriva. Obratite se ovlašćenom servisu za vozila marke Fiat.
DEGRADIRANO MOTORNO ULJE
(ako postoji)
Dizel verzije: simbol se pali i prikazuje u ciklusima od po 3 minuta sa intervalima kada je simbol ugašen od
po 5 sekundi sve dok se ulje ne zameni.
Simbol se prikazuje na displeju sve vreme dok traje prikaz.
Benzin verzije: simbol se pali a potom nestaje sa displeja na kraju ciklusa prikaza.
UPOZORENJE Nakon prve signalizacije, prilikom svakog paljenja motora, simbol nastavlja da se pali u
prethodno navedenom režimu sve dok se ulje ne zameni.
Paljenje simbola ne označava kvar na vozilu, nego da je uobičajena upotreba vozila dovela do potrebe da
se zameni ulje.
Degradacija motornog ulja se ubrzava korišćenjem vozila na kratkim deonicama, što sprečava motor da
dostigne radnu temperaturu.
Čim budete u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
19) 20)
KVAR SENZORA ZA PRITISAK MOTORNOG ULJA
Simbol se pali i konstantno svetli zajedno sa porukom koja se prikazuje na displeju, prilikom kvara senzora
za pritisak motornog ulja.
PAŽNJA
19)U slučaju paljenja simbola, degradirano motorno ulje je potrebno zameniti čim je to moguće a nikada više od 500 km od prvog paljenja
simbola. Izostanak poštovanja napred navedenih informacija mogao bi izazvati ozbiljna oštećenja motora i prestanak važenja garancije.
Paljenje ovog simbola nije povezano sa količinom ulja u motoru, zato u slučaju da simbol trepće, nije neophodno dolivati ulje u motor.
20)Ako simbol trepće tokom vožnje obratite se ovlašćenom servisu za vozila marke Fiat.
64
POZNAVANJE INSTRUMENT TABLE

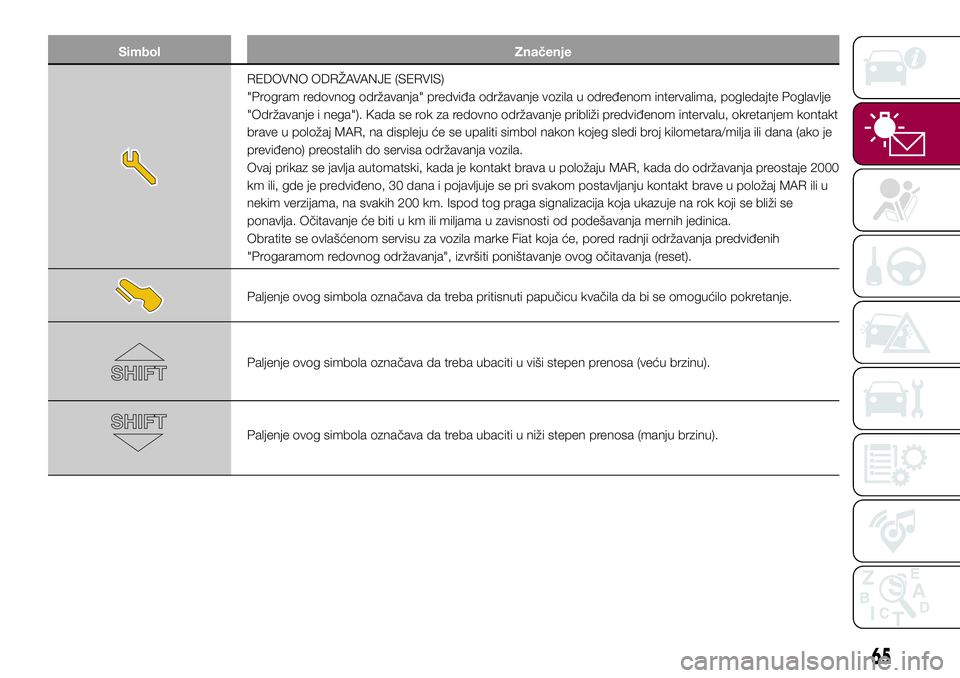

Simbol Značenje
REDOVNO ODRŽAVANJE (SERVIS)
"Program redovnog održavanja" predviđa održavanje vozila u određenom intervalima, pogledajte Poglavlje
"Održavanje i nega"). Kada se rok za redovno održavanje približi predviđenom intervalu, okretanjem kontakt
brave u položaj MAR, na displeju će se upaliti simbol nakon kojeg sledi broj kilometara/milja ili dana (ako je
previđeno) preostalih do servisa održavanja vozila.
Ovaj prikaz se javlja automatski, kada je kontakt brava u položaju MAR, kada do održavanja preostaje 2000
km ili, gde je predviđeno, 30 dana i pojavljuje se pri svakom postavljanju kontakt brave u položaj MAR ili u
nekim verzijama, na svakih 200 km. Ispod tog praga signalizacija koja ukazuje na rok koji se bliži se
ponavlja. Očitavanje će biti u km ili miljama u zavisnosti od podešavanja mernih jedinica.
Obratite se ovlašćenom servisu za vozila marke Fiat koja će, pored radnji održavanja predviđenih
"Progaramom redovnog održavanja", izvršiti poništavanje ovog očitavanja (reset).
Paljenje ovog simbola označava da treba pritisnuti papučicu kvačila da bi se omogućilo pokretanje.
Paljenje ovog simbola označava da treba ubaciti u viši stepen prenosa (veću brzinu).
Paljenje ovog simbola označava da treba ubaciti u niži stepen prenosa (manju brzinu).
65

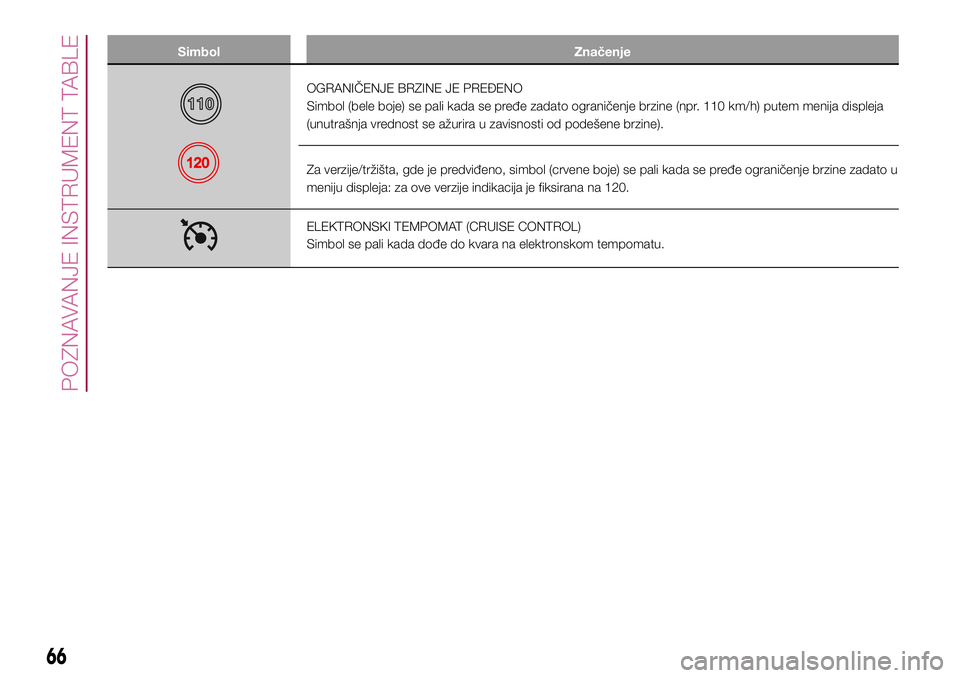

Simbol Značenje
OGRANIČENJE BRZINE JE PREĐENO
Simbol (bele boje) se pali kada se pređe zadato ograničenje brzine (npr. 110 km/h) putem menija displeja
(unutrašnja vrednost se ažurira u zavisnosti od podešene brzine).
Za verzije/tržišta, gde je predviđeno, simbol (crvene boje) se pali kada se pređe ograničenje brzine zadato u
meniju displeja: za ove verzije indikacija je fiksirana na 120.
ELEKTRONSKI TEMPOMAT (CRUISE CONTROL)
Simbol se pali kada dođe do kvara na elektronskom tempomatu.
66
POZNAVANJE INSTRUMENT TABLE

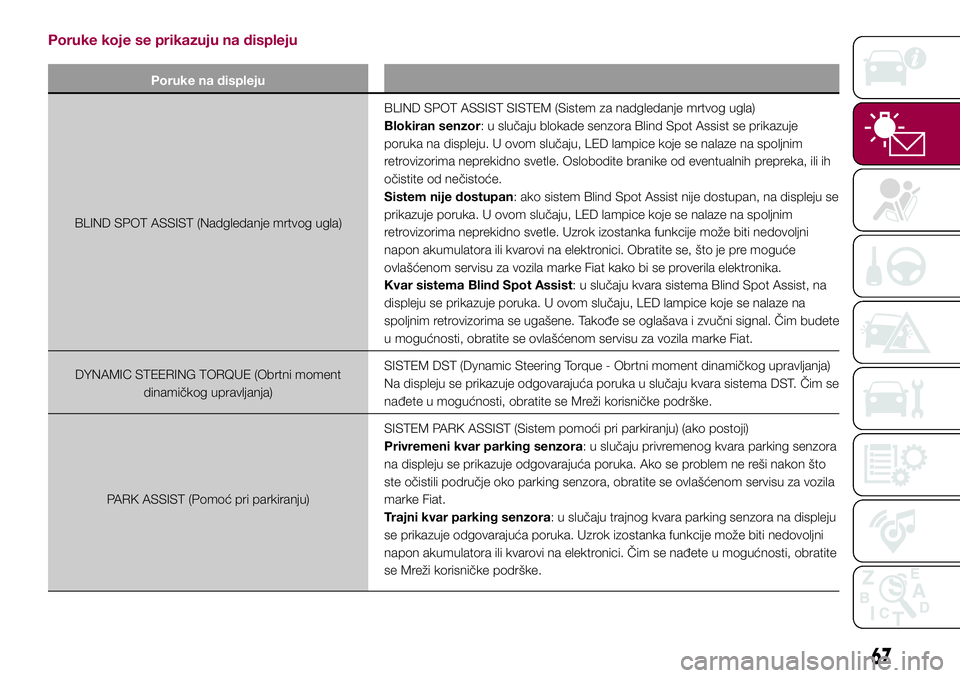

Poruke koje se prikazuju na displeju
Poruke na displeju
BLIND SPOT ASSIST (Nadgledanje mrtvog ugla)BLIND SPOT ASSIST SISTEM (Sistem za nadgledanje mrtvog ugla)
Blokiran senzor: u slučaju blokade senzora Blind Spot Assist se prikazuje
poruka na displeju. U ovom slučaju, LED lampice koje se nalaze na spoljnim
retrovizorima neprekidno svetle. Oslobodite branike od eventualnih prepreka, ili ih
očistite od nečistoće.
Sistem nije dostupan: ako sistem Blind Spot Assist nije dostupan, na displeju se
prikazuje poruka. U ovom slučaju, LED lampice koje se nalaze na spoljnim
retrovizorima neprekidno svetle. Uzrok izostanka funkcije može biti nedovoljni
napon akumulatora ili kvarovi na elektronici. Obratite se, što je pre moguće
ovlašćenom servisu za vozila marke Fiat kako bi se proverila elektronika.
Kvar sistema Blind Spot Assist: u slučaju kvara sistema Blind Spot Assist, na
displeju se prikazuje poruka. U ovom slučaju, LED lampice koje se nalaze na
spoljnim retrovizorima se ugašene. Takođe se oglašava i zvučni signal. Čim budete
u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
DYNAMIC STEERING TORQUE (Obrtni moment
dinamičkog upravljanja)SISTEM DST (Dynamic Steering Torque - Obrtni moment dinamičkog upravljanja)
Na displeju se prikazuje odgovarajuća poruka u slučaju kvara sistema DST. Čim se
nađete u mogućnosti, obratite se Mreži korisničke podrške.
PARK ASSIST (Pomoć pri parkiranju)SISTEM PARK ASSIST (Sistem pomoći pri parkiranju) (ako postoji)
Privremeni kvar parking senzora: u slučaju privremenog kvara parking senzora
na displeju se prikazuje odgovarajuća poruka. Ako se problem ne reši nakon što
ste očistili područje oko parking senzora, obratite se ovlašćenom servisu za vozila
marke Fiat.
Trajni kvar parking senzora: u slučaju trajnog kvara parking senzora na displeju
se prikazuje odgovarajuća poruka. Uzrok izostanka funkcije može biti nedovoljni
napon akumulatora ili kvarovi na elektronici. Čim se nađete u mogućnosti, obratite
se Mreži korisničke podrške.
67

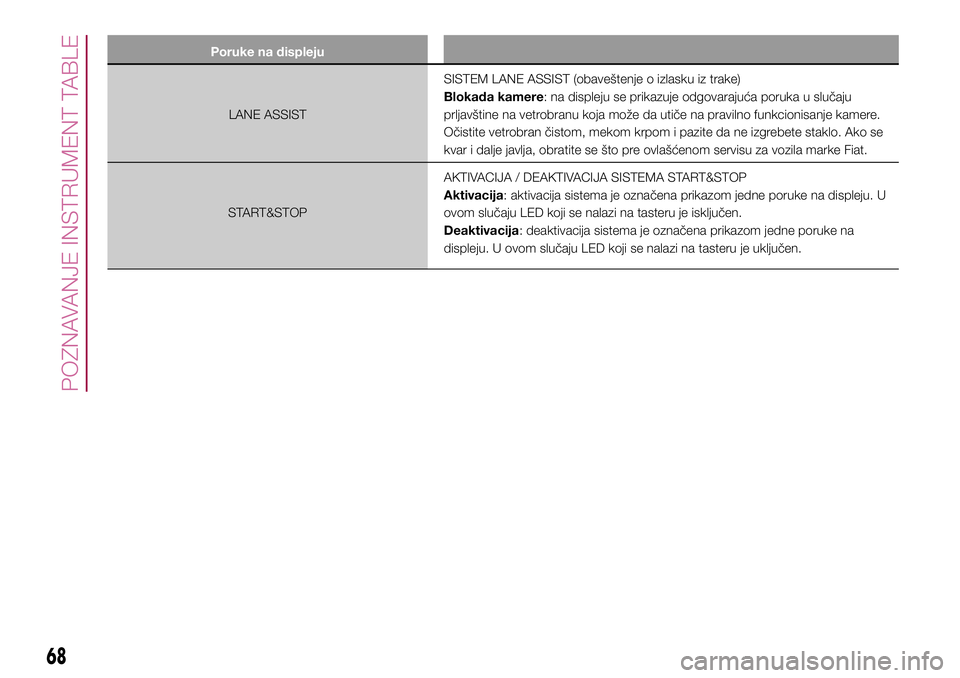

Poruke na displeju
LANE ASSISTSISTEM LANE ASSIST (obaveštenje o izlasku iz trake)
Blokada kamere: na displeju se prikazuje odgovarajuća poruka u slučaju
prljavštine na vetrobranu koja može da utiče na pravilno funkcionisanje kamere.
Očistite vetrobran čistom, mekom krpom i pazite da ne izgrebete staklo. Ako se
kvar i dalje javlja, obratite se što pre ovlašćenom servisu za vozila marke Fiat.
START&STOPAKTIVACIJA / DEAKTIVACIJA SISTEMA START&STOP
Aktivacija: aktivacija sistema je označena prikazom jedne poruke na displeju. U
ovom slučaju LED koji se nalazi na tasteru je isključen.
Deaktivacija: deaktivacija sistema je označena prikazom jedne poruke na
displeju. U ovom slučaju LED koji se nalazi na tasteru je uključen.
68
POZNAVANJE INSTRUMENT TABLE
