FIAT 500X 2017 Manual de Uso e Manutenção (in Portuguese)

Luz avisadora O que significa

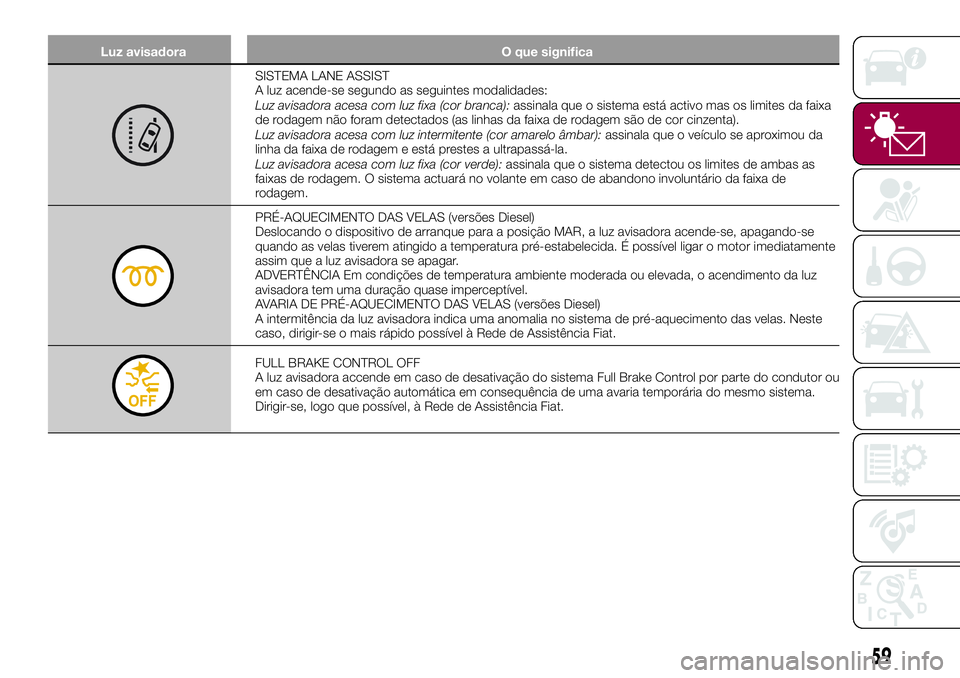

SISTEMA LANE ASSIST
A luz acende-se segundo as seguintes modalidades:
Luz avisadora acesa com luz fixa (cor branca):assinala que o sistema está activo mas os limites da faixa
de rodagem não foram detectados (as linhas da faixa de rodagem são de cor cinzenta).
Luz avisadora acesa com luz intermitente (cor amarelo âmbar):assinala que o veículo se aproximou da
linha da faixa de rodagem e está prestes a ultrapassá-la.
Luz avisadora acesa com luz fixa (cor verde):assinala que o sistema detectou os limites de ambas as
faixas de rodagem. O sistema actuará no volante em caso de abandono involuntário da faixa de
rodagem.
PRÉ-AQUECIMENTO DAS VELAS (versões Diesel)
Deslocando o dispositivo de arranque para a posição MAR, a luz avisadora acende-se, apagando-se
quando as velas tiverem atingido a temperatura pré-estabelecida. É possível ligar o motor imediatamente
assim que a luz avisadora se apagar.
ADVERTÊNCIA Em condições de temperatura ambiente moderada ou elevada, o acendimento da luz
avisadora tem uma duração quase imperceptível.
AVARIA DE PRÉ-AQUECIMENTO DAS VELAS (versões Diesel)
A intermitência da luz avisadora indica uma anomalia no sistema de pré-aquecimento das velas. Neste
caso, dirigir-se o mais rápido possível à Rede de Assistência Fiat.
FULL BRAKE CONTROL OFF
A luz avisadora accende em caso de desativação do sistema Full Brake Control por parte do condutor ou
em caso de desativação automática em consequência de uma avaria temporária do mesmo sistema.
Dirigir-se, logo que possível, à Rede de Assistência Fiat.
59

Luz avisadora O que significa
RESERVA DE COMBUSTÍVEL/AUTONOMIA LIMITADA
A luz avisadora ou o ícone no display acende-se quando no depósito restam cerca de5a7litros de
combustível.
14)
LUZES DE PRESENÇA E DOS MÉDIOS
A luz avisadora acende activando as luzes de presença ou as luzes dos médios.
Esta função permite manter as luzes acesas durante um período de 30, 60 ou 90 segundos após o
posicionamento do dispositivo de arranque na posição STOP (função "Follow me").
LUZES DE MÁXIMOS AUTOMÁTICAS
A luz avisadora acende-se activando as luzes de máximos automáticas.
LUZES DE NEVOEIRO
A luz avisadora acende-se quando se ligam os faróis de nevoeiro.
INDICADOR DE DIRECÇÃO ESQUERDO
A luz avisadora acende-se quando a alavanca de comando dos indicadores de direcção (piscas) é
deslocada para baixo ou, juntamente com o pisca direito, quando se carrega no botão das luzes de
emergência.
60
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luz avisadora O que significa

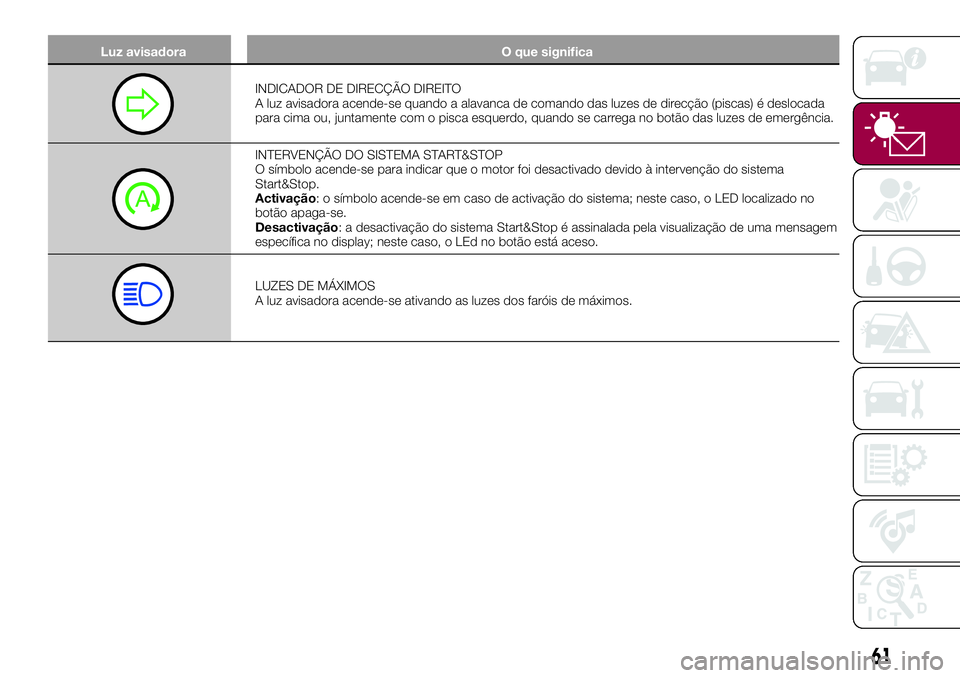

INDICADOR DE DIRECÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de comando das luzes de direcção (piscas) é deslocada
para cima ou, juntamente com o pisca esquerdo, quando se carrega no botão das luzes de emergência.
INTERVENÇÃO DO SISTEMA START&STOP
O símbolo acende-se para indicar que o motor foi desactivado devido à intervenção do sistema
Start&Stop.
Activação: o símbolo acende-se em caso de activação do sistema; neste caso, o LED localizado no
botão apaga-se.
Desactivação: a desactivação do sistema Start&Stop é assinalada pela visualização de uma mensagem
específica no display; neste caso, o LEd no botão está aceso.
LUZES DE MÁXIMOS
A luz avisadora acende-se ativando as luzes dos faróis de máximos.
61

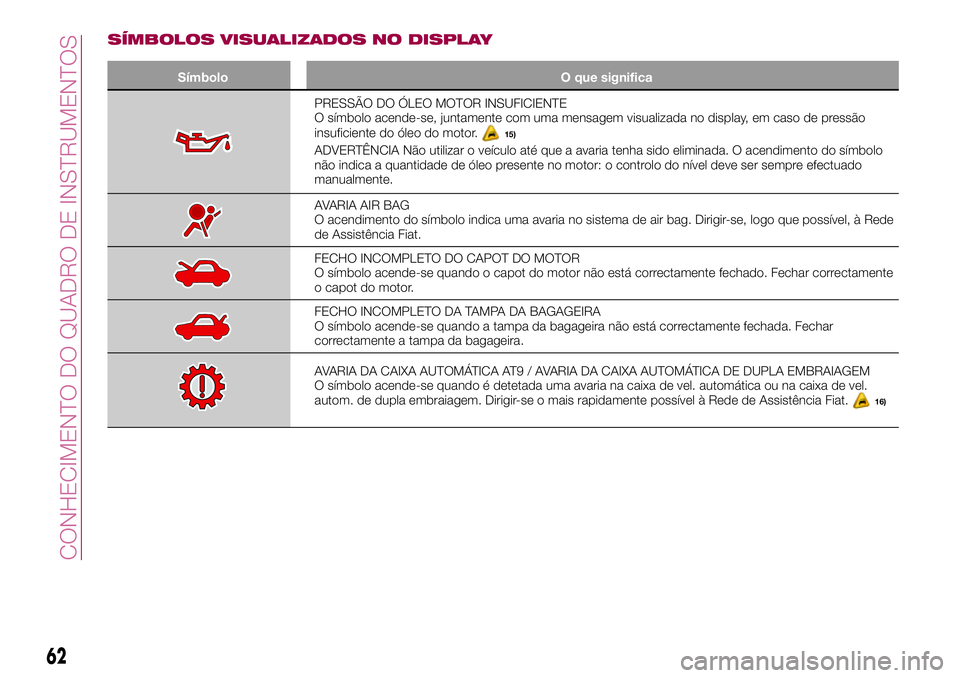

SÍMBOLOS VISUALIZADOS NO DISPLAY
Símbolo O que significa
PRESSÃO DO ÓLEO MOTOR INSUFICIENTE
O símbolo acende-se, juntamente com uma mensagem visualizada no display, em caso de pressão
insuficiente do óleo do motor.
15)
ADVERTÊNCIA Não utilizar o veículo até que a avaria tenha sido eliminada. O acendimento do símbolo
não indica a quantidade de óleo presente no motor: o controlo do nível deve ser sempre efectuado
manualmente.
AVARIA AIR BAG
O acendimento do símbolo indica uma avaria no sistema de air bag. Dirigir-se, logo que possível, à Rede
de Assistência Fiat.
FECHO INCOMPLETO DO CAPOT DO MOTOR
O símbolo acende-se quando o capot do motor não está correctamente fechado. Fechar correctamente
o capot do motor.
FECHO INCOMPLETO DA TAMPA DA BAGAGEIRA
O símbolo acende-se quando a tampa da bagageira não está correctamente fechada. Fechar
correctamente a tampa da bagageira.
AVARIA DA CAIXA AUTOMÁTICA AT9 / AVARIA DA CAIXA AUTOMÁTICA DE DUPLA EMBRAIAGEM
O símbolo acende-se quando é detetada uma avaria na caixa de vel. automática ou na caixa de vel.
autom. de dupla embraiagem. Dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
16)
62
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Símbolo O que significa

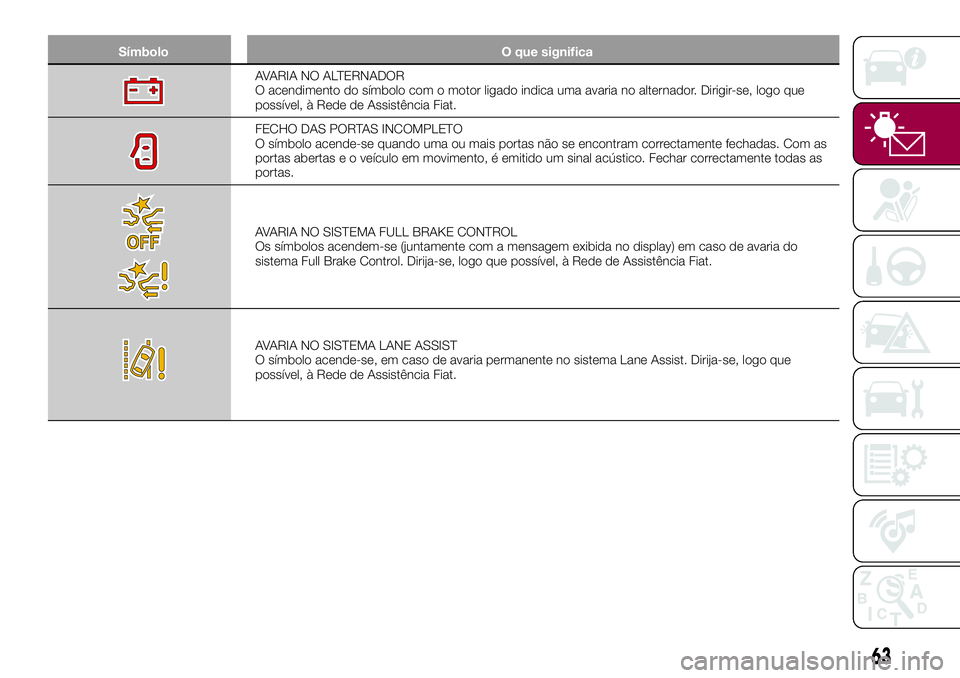

AVARIA NO ALTERNADOR
O acendimento do símbolo com o motor ligado indica uma avaria no alternador. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
FECHO DAS PORTAS INCOMPLETO
O símbolo acende-se quando uma ou mais portas não se encontram correctamente fechadas. Com as
portas abertas e o veículo em movimento, é emitido um sinal acústico. Fechar correctamente todas as
portas.
AVARIA NO SISTEMA FULL BRAKE CONTROL
Os símbolos acendem-se (juntamente com a mensagem exibida no display) em caso de avaria do
sistema Full Brake Control. Dirija-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO SISTEMA LANE ASSIST
O símbolo acende-se, em caso de avaria permanente no sistema Lane Assist. Dirija-se, logo que
possível, à Rede de Assistência Fiat.
63

Símbolo O que significa

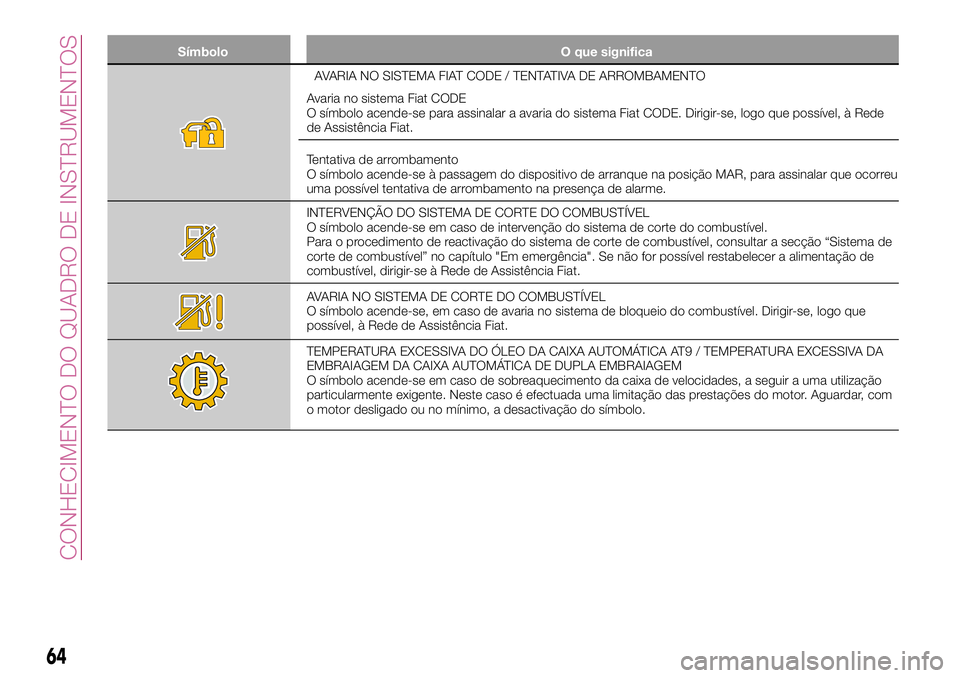

AVARIA NO SISTEMA FIAT CODE / TENTATIVA DE ARROMBAMENTO
Avaria no sistema Fiat CODE
O símbolo acende-se para assinalar a avaria do sistema Fiat CODE. Dirigir-se, logo que possível, à Rede
de Assistência Fiat.
Tentativa de arrombamento
O símbolo acende-se à passagem do dispositivo de arranque na posição MAR, para assinalar que ocorreu
uma possível tentativa de arrombamento na presença de alarme.
INTERVENÇÃO DO SISTEMA DE CORTE DO COMBUSTÍVEL
O símbolo acende-se em caso de intervenção do sistema de corte do combustível.
Para o procedimento de reactivação do sistema de corte de combustível, consultar a secção “Sistema de
corte de combustível” no capítulo "Em emergência". Se não for possível restabelecer a alimentação de
combustível, dirigir-se à Rede de Assistência Fiat.
AVARIA NO SISTEMA DE CORTE DO COMBUSTÍVEL
O símbolo acende-se, em caso de avaria no sistema de bloqueio do combustível. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
TEMPERATURA EXCESSIVA DO ÓLEO DA CAIXA AUTOMÁTICA AT9 / TEMPERATURA EXCESSIVA DA
EMBRAIAGEM DA CAIXA AUTOMÁTICA DE DUPLA EMBRAIAGEM
O símbolo acende-se em caso de sobreaquecimento da caixa de velocidades, a seguir a uma utilização
particularmente exigente. Neste caso é efectuada uma limitação das prestações do motor. Aguardar, com
o motor desligado ou no mínimo, a desactivação do símbolo.
64
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Símbolo O que significa

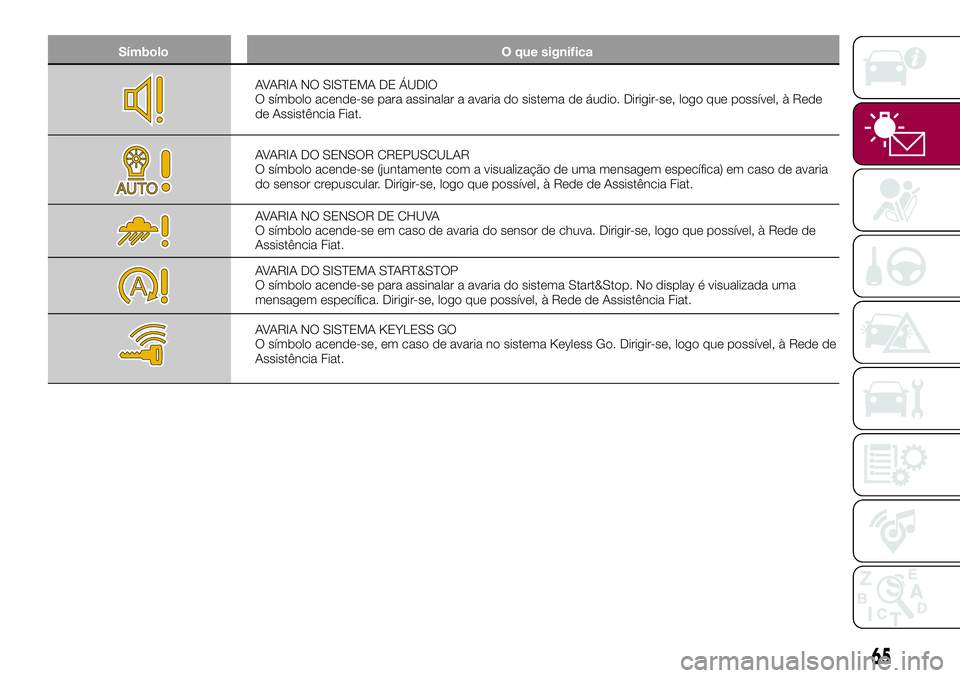

AVARIA NO SISTEMA DE ÁUDIO
O símbolo acende-se para assinalar a avaria do sistema de áudio. Dirigir-se, logo que possível, à Rede
de Assistência Fiat.
AVARIA DO SENSOR CREPUSCULAR
O símbolo acende-se (juntamente com a visualização de uma mensagem específica) em caso de avaria
do sensor crepuscular. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO SENSOR DE CHUVA
O símbolo acende-se em caso de avaria do sensor de chuva. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
AVARIA DO SISTEMA START&STOP
O símbolo acende-se para assinalar a avaria do sistema Start&Stop. No display é visualizada uma
mensagem específica. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO SISTEMA KEYLESS GO
O símbolo acende-se, em caso de avaria no sistema Keyless Go. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
65

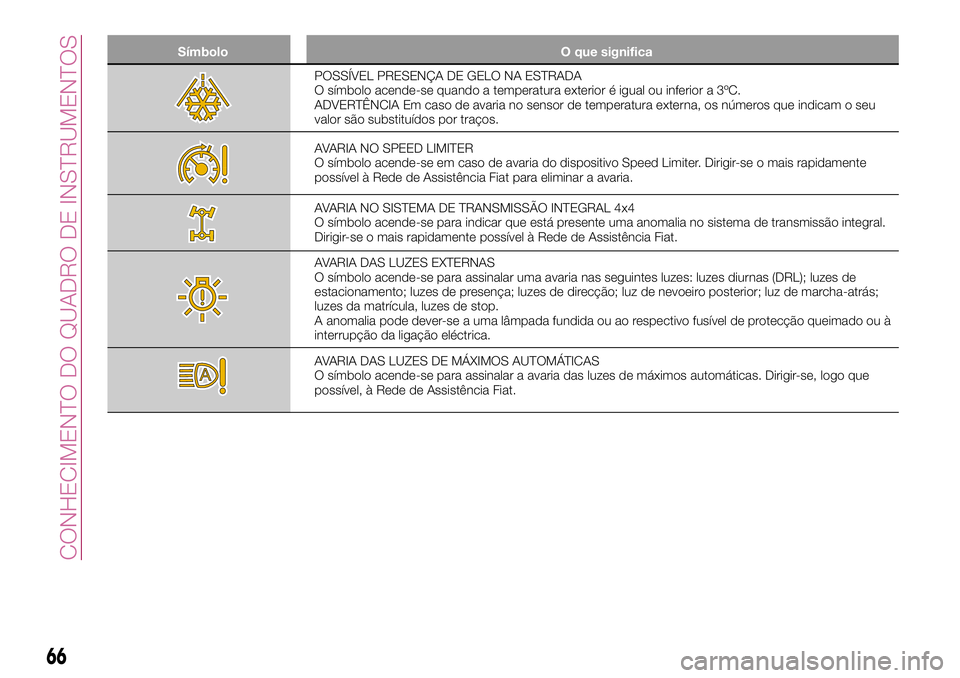

Símbolo O que significa
POSSÍVEL PRESENÇA DE GELO NA ESTRADA
O símbolo acende-se quando a temperatura exterior é igual ou inferior a 3ºC.
ADVERTÊNCIA Em caso de avaria no sensor de temperatura externa, os números que indicam o seu
valor são substituídos por traços.
AVARIA NO SPEED LIMITER
O símbolo acende-se em caso de avaria do dispositivo Speed Limiter. Dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat para eliminar a avaria.
AVARIA NO SISTEMA DE TRANSMISSÃO INTEGRAL 4x4
O símbolo acende-se para indicar que está presente uma anomalia no sistema de transmissão integral.
Dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
AVARIA DAS LUZES EXTERNAS
O símbolo acende-se para assinalar uma avaria nas seguintes luzes: luzes diurnas (DRL); luzes de
estacionamento; luzes de presença; luzes de direcção; luz de nevoeiro posterior; luz de marcha-atrás;
luzes da matrícula, luzes de stop.
A anomalia pode dever-se a uma lâmpada fundida ou ao respectivo fusível de protecção queimado ou à
interrupção da ligação eléctrica.
AVARIA DAS LUZES DE MÁXIMOS AUTOMÁTICAS
O símbolo acende-se para assinalar a avaria das luzes de máximos automáticas. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
66
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Símbolo O que significa

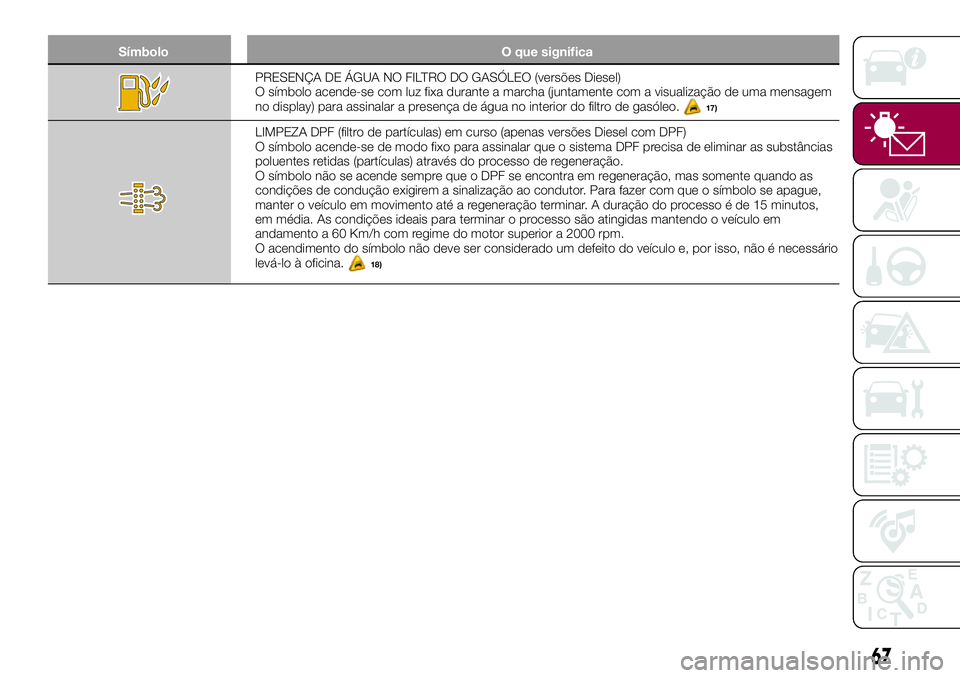

PRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO (versões Diesel)
O símbolo acende-se com luz fixa durante a marcha (juntamente com a visualização de uma mensagem
no display) para assinalar a presença de água no interior do filtro de gasóleo.
17)
LIMPEZA DPF (filtro de partículas) em curso (apenas versões Diesel com DPF)
O símbolo acende-se de modo fixo para assinalar que o sistema DPF precisa de eliminar as substâncias
poluentes retidas (partículas) através do processo de regeneração.
O símbolo não se acende sempre que o DPF se encontra em regeneração, mas somente quando as
condições de condução exigirem a sinalização ao condutor. Para fazer com que o símbolo se apague,
manter o veículo em movimento até a regeneração terminar. A duração do processo é de 15 minutos,
em média. As condições ideais para terminar o processo são atingidas mantendo o veículo em
andamento a 60 Km/h com regime do motor superior a 2000 rpm.
O acendimento do símbolo não deve ser considerado um defeito do veículo e, por isso, não é necessário
levá-lo à oficina.
18)
67

Símbolo O que significa

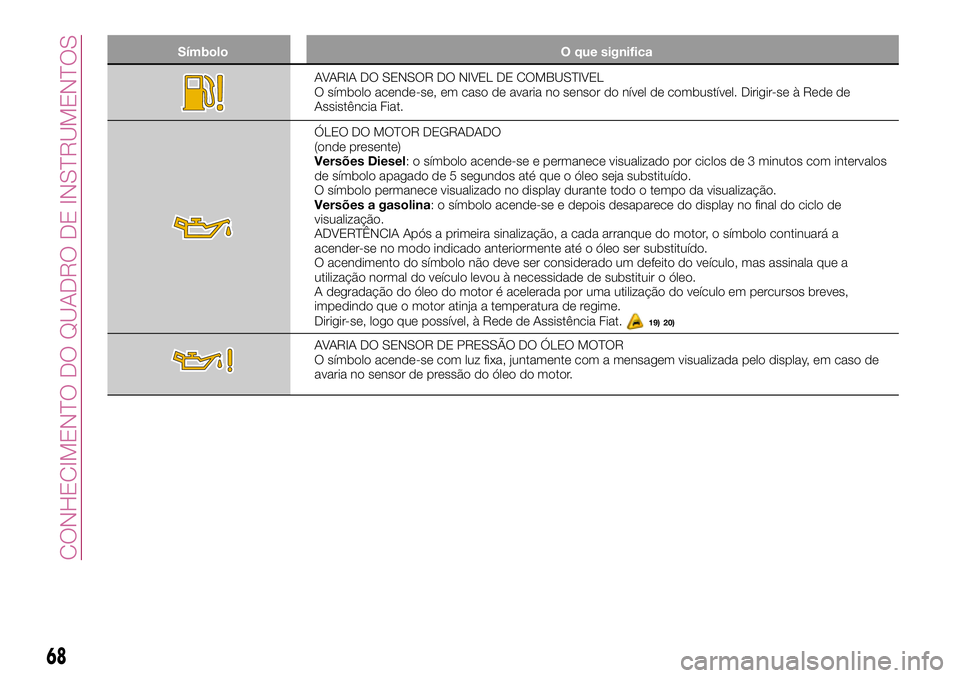

AVARIA DO SENSOR DO NIVEL DE COMBUSTIVEL
O símbolo acende-se, em caso de avaria no sensor do nível de combustível. Dirigir-se à Rede de
Assistência Fiat.
ÓLEO DO MOTOR DEGRADADO
(onde presente)
Versões Diesel: o símbolo acende-se e permanece visualizado por ciclos de 3 minutos com intervalos
de símbolo apagado de 5 segundos até que o óleo seja substituído.
O símbolo permanece visualizado no display durante todo o tempo da visualização.
Versões a gasolina: o símbolo acende-se e depois desaparece do display no final do ciclo de
visualização.
ADVERTÊNCIA Após a primeira sinalização, a cada arranque do motor, o símbolo continuará a
acender-se no modo indicado anteriormente até o óleo ser substituído.
O acendimento do símbolo não deve ser considerado um defeito do veículo, mas assinala que a
utilização normal do veículo levou à necessidade de substituir o óleo.
A degradação do óleo do motor é acelerada por uma utilização do veículo em percursos breves,
impedindo que o motor atinja a temperatura de regime.
Dirigir-se, logo que possível, à Rede de Assistência Fiat.
19) 20)
AVARIA DO SENSOR DE PRESSÃO DO ÓLEO MOTOR
O símbolo acende-se com luz fixa, juntamente com a mensagem visualizada pelo display, em caso de
avaria no sensor de pressão do óleo do motor.
68
