FIAT 500X 2017 Návod k použití a údržbě (in Czech)

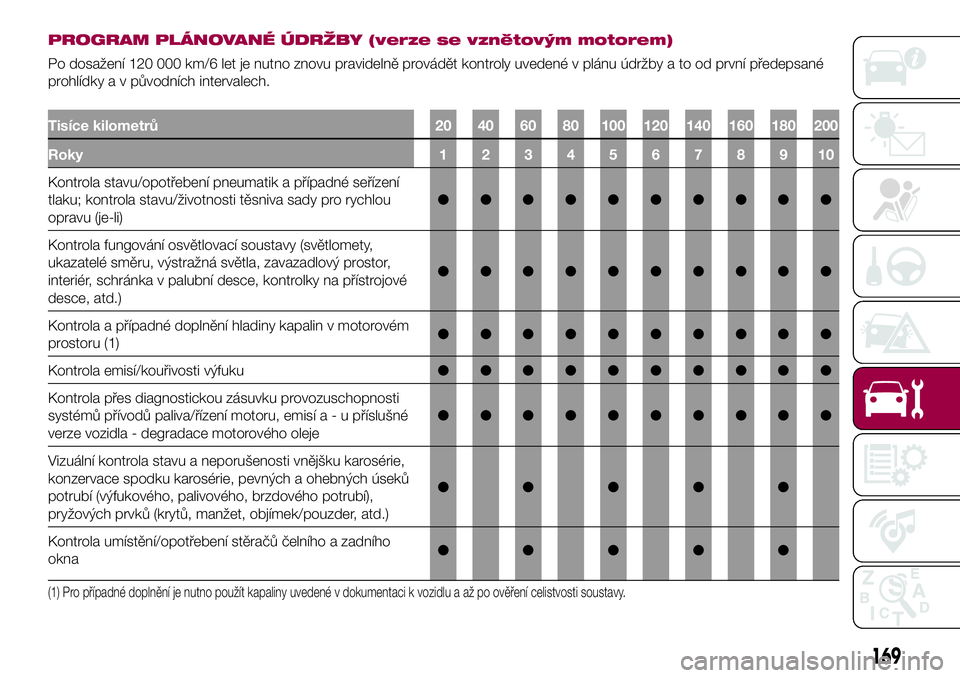

PROGRAM PLÁNOVANÉ ÚDRŽBY (verze se vznětovým motorem)
Po dosažení 120 000 km/6 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
169
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsniva sady pro rychlou
opravu (je-li)●●●●●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)●●●●●●●●●●
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisía-upříslušné
verze vozidla - degradace motorového oleje●●●●●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)●●●●●
Kontrola umístění/opotřebení stěračů čelního a zadního
okna●●●●●
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření celistvosti soustavy.

170
ÚDRŽBA A PÉČE
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek●●●●●
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů●●●●●
Vizuální kontrola stavu a opotřebení destiček předních
kotoučových brzd a fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení destiček zadních
kotoučových brzd a fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů●
Kontrola napnutí hnacího řemene příslušenství (verze bez
automatického napínače)●●
Vizuální kontrola stavu ozubeného rozvodového řemene
(kromě verzí 1.3 Multijet 16V)●●
Kontrola hladiny oleje v rozvodovce (PTU) (verze 4x4)●●
Kontrola hladiny oleje v zadním diferenciálu (verze 4x4)●●

171

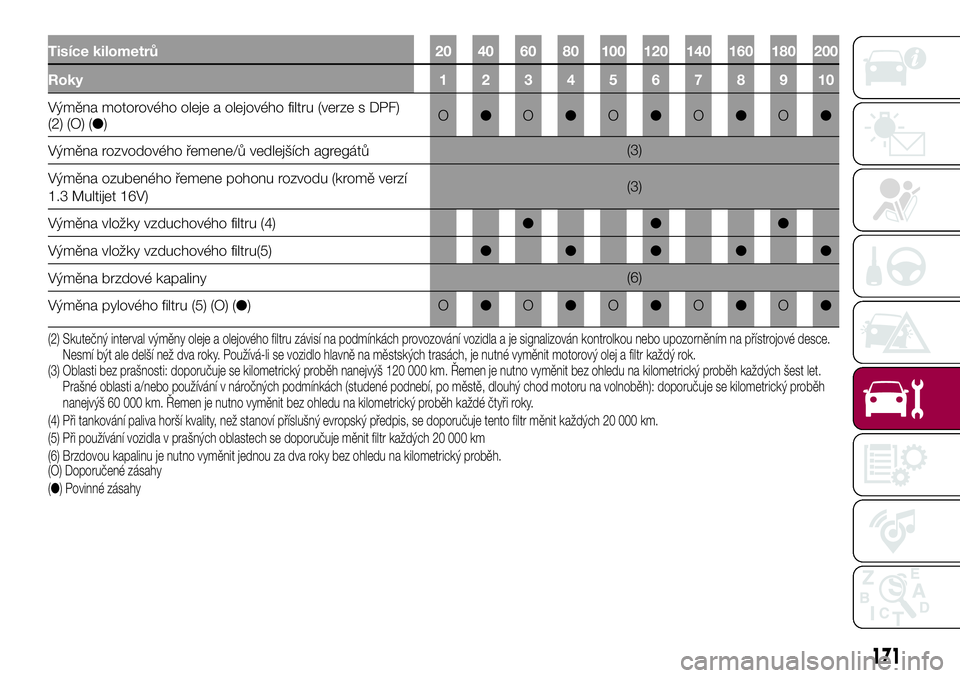

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Výměna motorového oleje a olejového filtru (verze s DPF)
(2) (O) (●)O●O●O●O●O●
Výměna rozvodového řemene/ů vedlejších agregátů(3)
Výměna ozubeného řemene pohonu rozvodu (kromě verzí
1.3 Multijet 16V)(3)
Výměna vložky vzduchového filtru (4)●●●
Výměna vložky vzduchového filtru(5)●●●●●
Výměna brzdové kapaliny(6)
Výměna pylového filtru (5) (O) (●)O●O●O●O●O●
(2) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky. Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
(O) Doporučené zásahy
(●) Povinné zásahy (3) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický proběh
nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(4) Při tankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km.
(5) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km
(6) Brzdovou kapalinu je nutno vyměnit jednou za dva roky bez ohledu na kilometrický proběh.

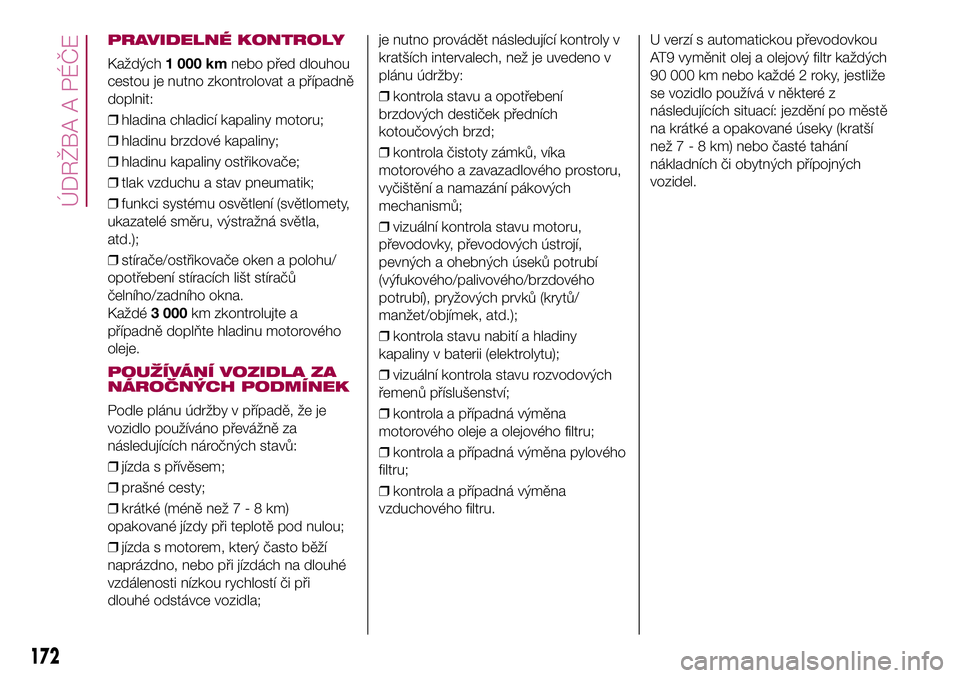

PRAVIDELNÉ KONTROLY
Každých1 000 kmnebo před dlouhou
cestou je nutno zkontrolovat a případně
doplnit:
❒hladina chladicí kapaliny motoru;
❒hladinu brzdové kapaliny;
❒hladinu kapaliny ostřikovače;
❒tlak vzduchu a stav pneumatik;
❒funkci systému osvětlení (světlomety,
ukazatelé směru, výstražná světla,
atd.);
❒stírače/ostřikovače oken a polohu/
opotřebení stíracích lišt stíračů
čelního/zadního okna.
Každé3 000km zkontrolujte a
případně doplňte hladinu motorového
oleje.
POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
❒jízda s přívěsem;
❒prašné cesty;
❒krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
❒jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při
dlouhé odstávce vozidla;je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
❒kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
❒kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
❒vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfukového/palivového/brzdového
potrubí), pryžových prvků (krytů/
manžet/objímek, atd.);
❒kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
❒vizuální kontrola stavu rozvodových
řemenů příslušenství;
❒kontrola a případná výměna
motorového oleje a olejového filtru;
❒kontrola a případná výměna pylového
filtru;
❒kontrola a případná výměna
vzduchového filtru.U verzí s automatickou převodovkou
AT9 vyměnit olej a olejový filtr každých
90 000 km nebo každé 2 roky, jestliže
se vozidlo používá v některé z
následujících situací: jezdění po městě
na krátké a opakované úseky (kratší
než7-8km)nebo časté tahání
nákladních či obytných přípojných
vozidel.
172
ÚDRŽBA A PÉČE

MOTOROVÝ PROSTOR.
KONTROLA HLADIN
163) 164)
66).
Verze 1.4 Turbo Multi Air
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního /
zadního okna – E. Brzdová kapalina – F. Baterie
150F1B0171C
173

Verze 1.6 E.Torq
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního /
zadního okna – E. Brzdová kapalina – F. Baterie
151F1B0234C
174
ÚDRŽBA A PÉČE

Verze 2.4 Tigershark (je-li)
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního /
zadního okna – E. Brzdová kapalina – F. Baterie
152F1B0399C
175

Verze 1.3 16V Multijet
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního /
zadního okna – E. Brzdová kapalina – F. Baterie
POZNÁMKA Pro přístup k zátce pro plnění motorového oleje B odstraňte víčko G působením v místě označeném šipkou.
153F1B0239C
176
ÚDRŽBA A PÉČE

Verze 1.6 16V Multijet
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního /
zadního okna – E. Brzdová kapalina – F. Baterie
154F1B0172C
177

Verze 2.0 16V Multijet
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního /
zadního okna – E. Brzdová kapalina – F. Baterie
155F1B0173C
178
