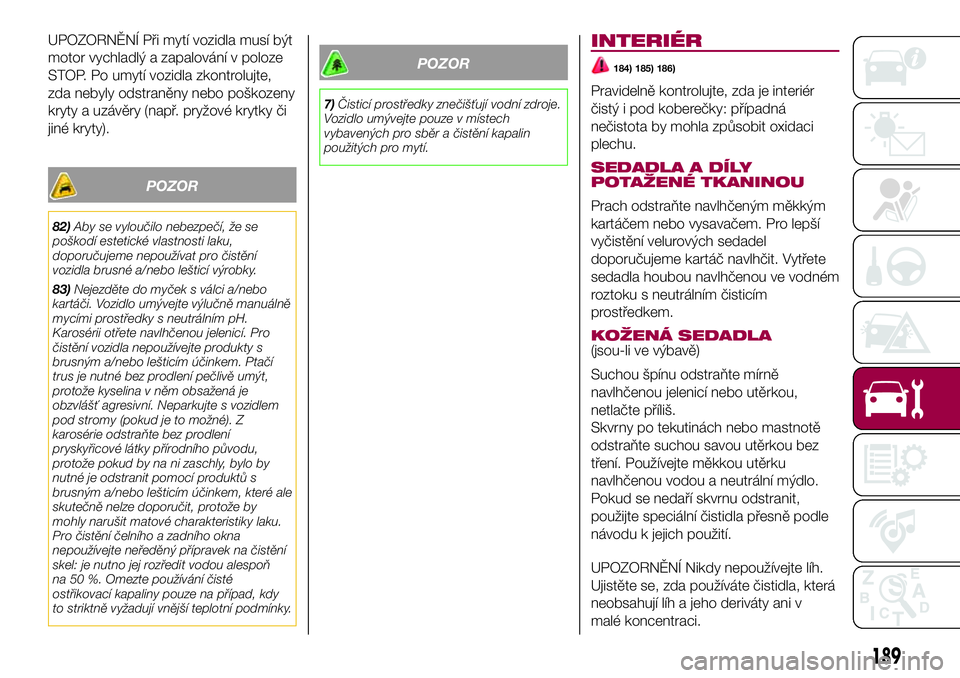

UPOZORNĚNÍ Při mytí vozidla musí být
motor vychladlý a zapalování v poloze
STOP. Po umytí vozidla zkontrolujte,
zda nebyly odstraněny nebo poškozeny
kryty a uzávěry (např. pryžové krytky či
jiné kryty).
POZOR
82)Aby se vyloučilo nebezpečí, že se
poškodí estetické vlastnosti laku,
doporučujeme nepoužívat pro čistění
vozidla brusné a/nebo lešticí výrobky.
83)Nejezděte do myček s válci a/nebo
kartáči. Vozidlo umývejte výlučně manuálně
mycími prostředky s neutrálním pH.
Karosérii otřete navlhčenou jelenicí. Pro
čistění vozidla nepoužívejte produkty s
brusným a/nebo lešticím účinkem. Ptačí
trus je nutné bez prodlení pečlivě umýt,
protože kyselina v něm obsažená je
obzvlášť agresivní. Neparkujte s vozidlem
pod stromy (pokud je to možné). Z
karosérie odstraňte bez prodlení
pryskyřicové látky přírodního původu,
protože pokud by na ni zaschly, bylo by
nutné je odstranit pomocí produktů s
brusným a/nebo lešticím účinkem, které ale
skutečně nelze doporučit, protože by
mohly narušit matové charakteristiky laku.
Pro čistění čelního a zadního okna
nepoužívejte neředěný přípravek na čistění
skel: je nutno jej rozředit vodou alespoň
na 50 %. Omezte používání čisté
ostřikovací kapaliny pouze na případ, kdy
to striktně vyžadují vnější teplotní podmínky.
POZOR
7)Čisticí prostředky znečišťují vodní zdroje.
Vozidlo umývejte pouze v místech
vybavených pro sběr a čistění kapalin
použitých pro mytí.
INTERIÉR
184) 185) 186)
Pravidelně kontrolujte, zda je interiér
čistý i pod koberečky: případná
nečistota by mohla způsobit oxidaci
plechu.
SEDADLA A DÍLY
POTAŽENÉ TKANINOU
Prach odstraňte navlhčeným měkkým
kartáčem nebo vysavačem. Pro lepší
vyčistění velurových sedadel
doporučujeme kartáč navlhčit. Vytřete
sedadla houbou navlhčenou ve vodném
roztoku s neutrálním čisticím
prostředkem.
KOŽENÁ SEDADLA(jsou-li ve výbavě)
Suchou špínu odstraňte mírně
navlhčenou jelenicí nebo utěrkou,
netlačte příliš.
Skvrny po tekutinách nebo mastnotě
odstraňte suchou savou utěrkou bez
tření. Používejte měkkou utěrku
navlhčenou vodou a neutrální mýdlo.
Pokud se nedaří skvrnu odstranit,
použijte speciální čistidla přesně podle
návodu k jejich použití.
UPOZORNĚNÍ Nikdy nepoužívejte líh.
Ujistěte se, zda používáte čistidla, která
neobsahují líh a jeho deriváty ani v
malé koncentraci.
189

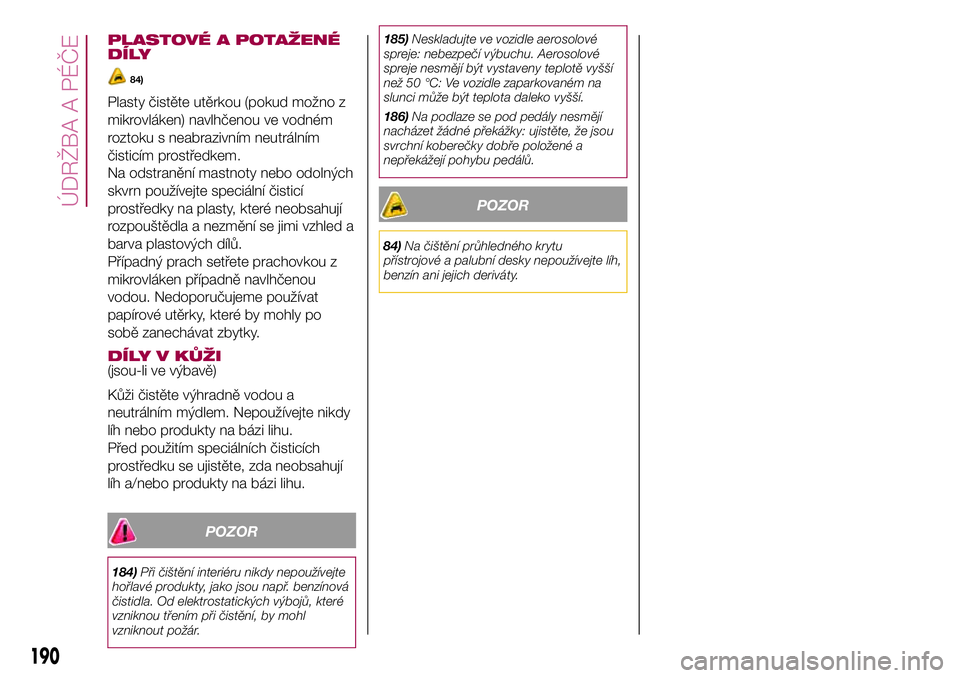

PLASTOVÉ A POTAŽENÉ
DÍLY
84)
Plasty čistěte utěrkou (pokud možno z
mikrovláken) navlhčenou ve vodném
roztoku s neabrazivním neutrálním
čisticím prostředkem.
Na odstranění mastnoty nebo odolných
skvrn používejte speciální čisticí
prostředky na plasty, které neobsahují
rozpouštědla a nezmění se jimi vzhled a
barva plastových dílů.
Případný prach setřete prachovkou z
mikrovláken případně navlhčenou
vodou. Nedoporučujeme používat
papírové utěrky, které by mohly po
sobě zanechávat zbytky.
DÍLY V KŮŽI(jsou-li ve výbavě)
Kůži čistěte výhradně vodou a
neutrálním mýdlem. Nepoužívejte nikdy
líh nebo produkty na bázi lihu.
Před použitím speciálních čisticích
prostředku se ujistěte, zda neobsahují
líh a/nebo produkty na bázi lihu.
POZOR
184)Při čištění interiéru nikdy nepoužívejte
hořlavé produkty, jako jsou např. benzínová
čistidla. Od elektrostatických výbojů, které
vzniknou třením při čistění, by mohl
vzniknout požár.185)Neskladujte ve vozidle aerosolové
spreje: nebezpečí výbuchu. Aerosolové
spreje nesmějí být vystaveny teplotě vyšší
než 50 °C: Ve vozidle zaparkovaném na
slunci může být teplota daleko vyšší.
186)Na podlaze se pod pedály nesmějí
nacházet žádné překážky: ujistěte, že jsou
svrchní koberečky dobře položené a
nepřekážejí pohybu pedálů.
POZOR
84)Na čištění průhledného krytu
přístrojové a palubní desky nepoužívejte líh,
benzín ani jejich deriváty.
190
ÚDRŽBA A PÉČE

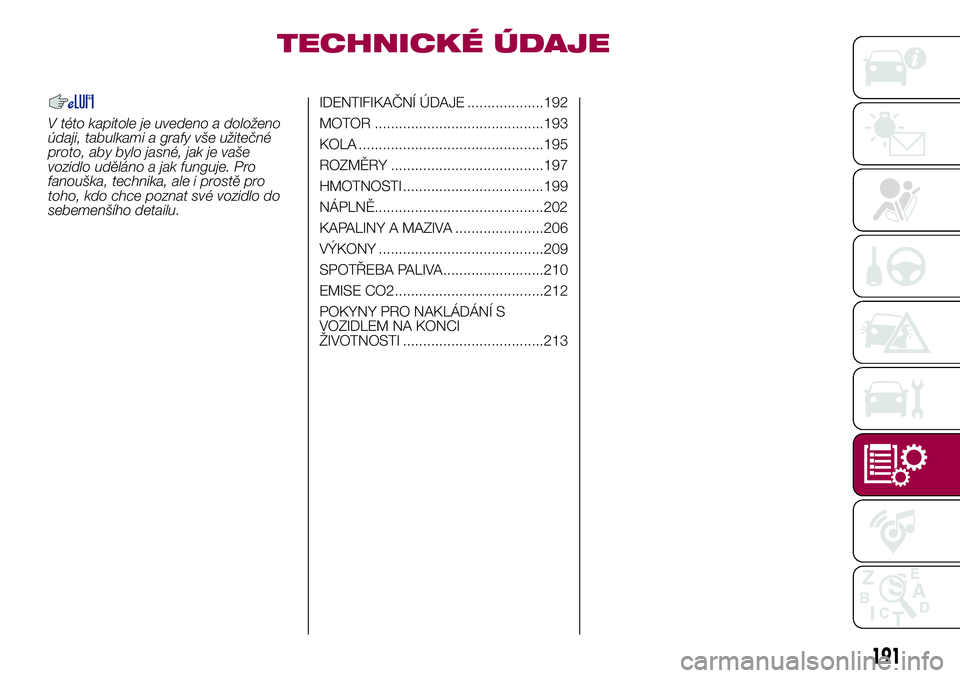

TECHNICKÉ ÚDAJE
V této kapitole je uvedeno a doloženo
údaji, tabulkami a grafy vše užitečné
proto, aby bylo jasné, jak je vaše
vozidlo uděláno a jak funguje. Pro
fanouška, technika, ale i prostě pro
toho, kdo chce poznat své vozidlo do
sebemenšího detailu.IDENTIFIKAČNÍ ÚDAJE ...................192
MOTOR ..........................................193
KOLA ..............................................195
ROZMĚRY ......................................197
HMOTNOSTI ...................................199
NÁPLNĚ..........................................202
KAPALINY A MAZIVA ......................206
VÝKONY .........................................209
SPOTŘEBA PALIVA.........................210
EMISE CO2.....................................212
POKYNY PRO NAKLÁDÁNÍ S
VOZIDLEM NA KONCI
ŽIVOTNOSTI ...................................213
191

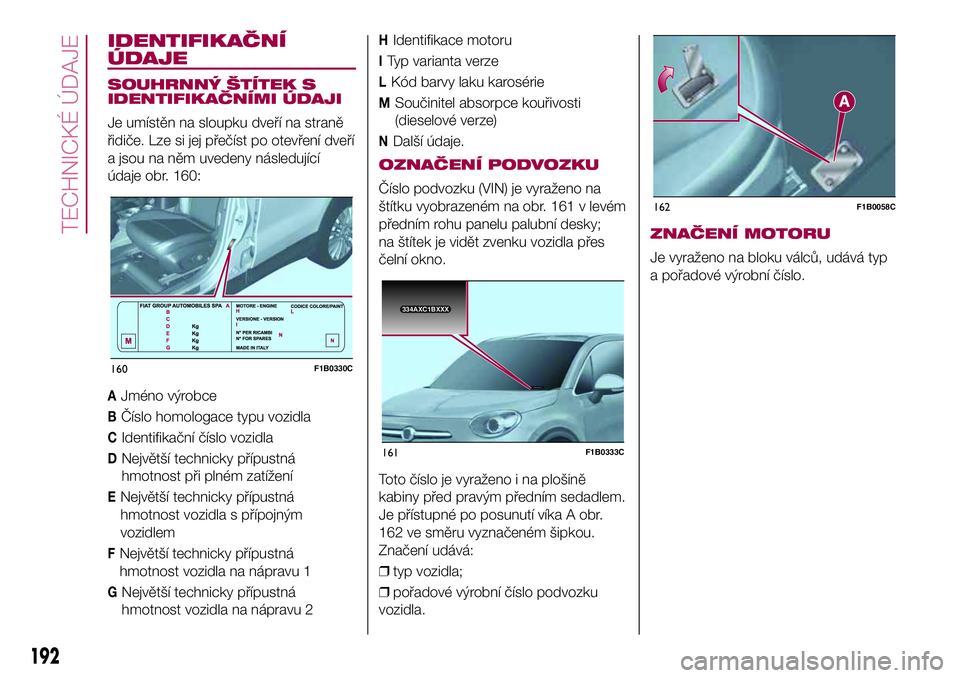

IDENTIFIKAČNÍ
ÚDAJE
SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI
Je umístěn na sloupku dveří na straně
řidiče. Lze si jej přečíst po otevření dveří
a jsou na něm uvedeny následující
údaje obr. 160:
AJméno výrobce
BČíslo homologace typu vozidla
CIdentifikační číslo vozidla
DNejvětší technicky přípustná
hmotnost při plném zatížení
ENejvětší technicky přípustná
hmotnost vozidla s přípojným
vozidlem
FNejvětší technicky přípustná
hmotnost vozidla na nápravu 1
GNejvětší technicky přípustná
hmotnost vozidla na nápravu 2
HIdentifikace motoru
ITyp varianta verze
LKód barvy laku karosérie
MSoučinitel absorpce kouřivosti
(dieselové verze)
NDalší údaje.
OZNAČENÍ PODVOZKU
Číslo podvozku (VIN) je vyraženo na
štítku vyobrazeném na obr. 161 v levém
předním rohu panelu palubní desky;
na štítek je vidět zvenku vozidla přes
čelní okno.
Toto číslo je vyraženo i na plošině
kabiny před pravým předním sedadlem.
Je přístupné po posunutí víka A obr.
162 ve směru vyznačeném šipkou.
Značení udává:
❒typ vozidla;
❒pořadové výrobní číslo podvozku
vozidla.
ZNAČENÍ MOTORU
Je vyraženo na bloku válců, udává typ
a pořadové výrobní číslo.
160F1B0330C
3
34
AXC1
BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
192
TECHNICKÉ ÚDAJE

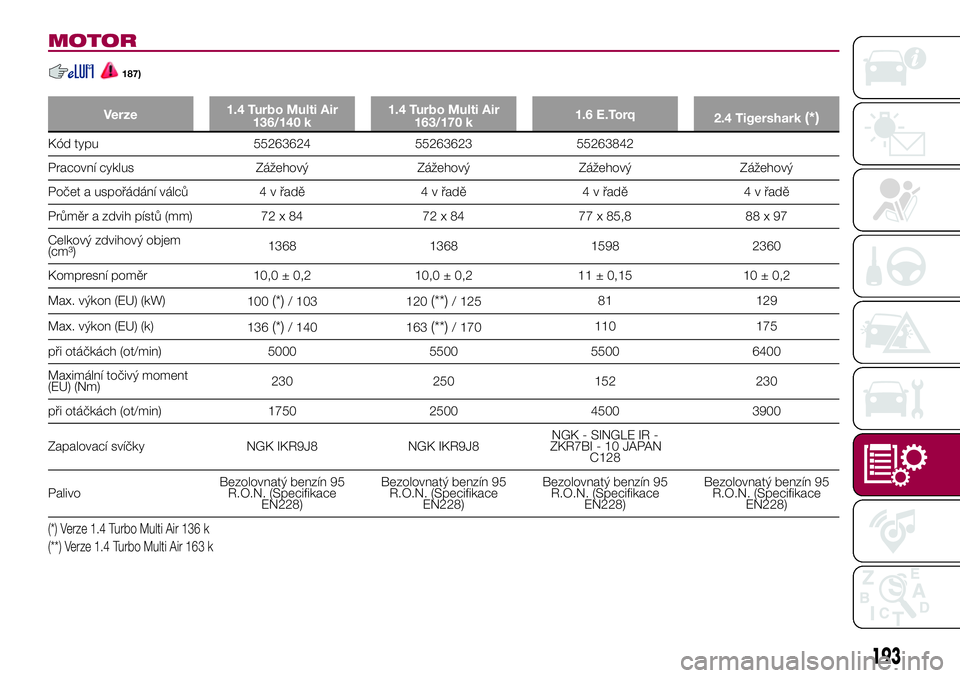

MOTOR
187)
Verze1.4 Turbo Multi Air
136/140 k1.4 Turbo Multi Air
163/170 k1.6 E.Torq
2.4 Tigershark(*)
Kód typu 55263624 55263623 55263842
Pracovní cyklus Zážehový Zážehový Zážehový Zážehový
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 72 x 84 72 x 84 77 x 85,8 88 x 97
Celkový zdvihový objem
(cm³)1368 1368 1598 2360
Kompresní poměr 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Max. výkon (EU) (kW)
100
(*)/ 103 120(**)/ 12581 129
Max. výkon (EU) (k)
136
(*)/ 140 163(**)/ 170110 175
při otáčkách (ot/min) 5000 5500 5500 6400
Maximální točivý moment
(EU) (Nm)230 250 152 230
při otáčkách (ot/min) 1750 2500 4500 3900
Zapalovací svíčky NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
PalivoBezolovnatý benzín 95
R.O.N. (Specifikace
EN228)Bezolovnatý benzín 95
R.O.N. (Specifikace
EN228)Bezolovnatý benzín 95
R.O.N. (Specifikace
EN228)Bezolovnatý benzín 95
R.O.N. (Specifikace
EN228)
(*) Verze 1.4 Turbo Multi Air 136 k
(**) Verze 1.4 Turbo Multi Air 163 k
193

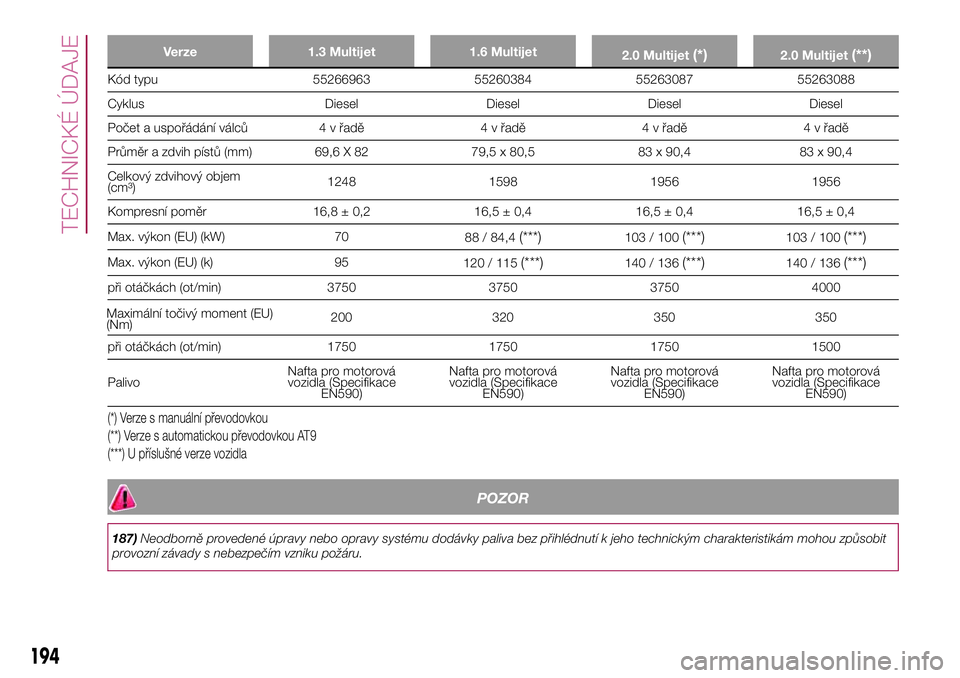

Verze 1.3 Multijet 1.6 Multijet
2.0 Multijet(*)2.0 Multijet(**)
Kód typu 55266963 55260384 55263087 55263088
Cyklus Diesel Diesel Diesel Diesel
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Celkový zdvihový objem
(cm³)1248 1598 1956 1956
Kompresní poměr 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Max. výkon (EU) (kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Max. výkon (EU) (k) 95
120 / 115(***)140 / 136(***)140 / 136(***)
při otáčkách (ot/min) 3750 3750 3750 4000
200 320 350 350
při otáčkách (ot/min) 1750 1750 1750 1500
PalivoNafta pro motorová
vozidla (Specifikace
EN590)Nafta pro motorová
vozidla (Specifikace
EN590)Nafta pro motorová
vozidla (Specifikace
EN590)Nafta pro motorová
vozidla (Specifikace
EN590)
(*) Verze s manuální převodovkou
(**) Verze s automatickou převodovkou AT9
(***) U příslušné verze vozidla
POZOR
187)Neodborně provedené úpravy nebo opravy systému dodávky paliva bez přihlédnutí k jeho technickým charakteristikám mohou způsobit
provozní závady s nebezpečím vzniku požáru.
194
TECHNICKÉ ÚDAJE
Maximální točivý moment (EU)
(Nm)

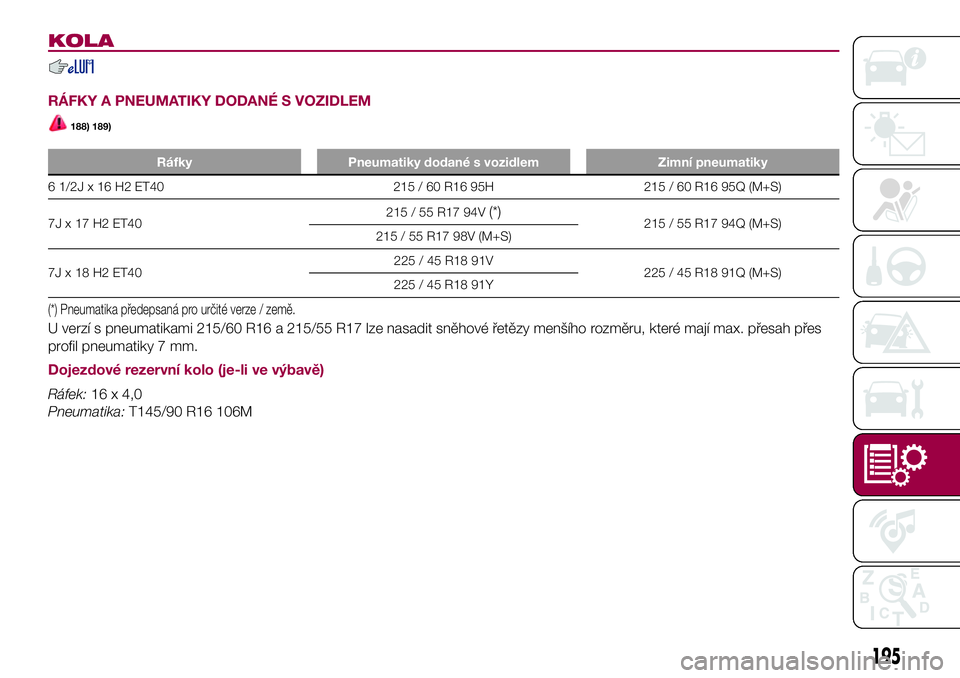

KOLA
RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
188) 189)
Ráfky Pneumatiky dodané s vozidlem Zimní pneumatiky
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Pneumatika předepsaná pro určité verze / země.
U verzí s pneumatikami 215/60 R16 a 215/55 R17 lze nasadit sněhové řetězy menšího rozměru, které mají max. přesah přes
profil pneumatiky 7 mm.
Dojezdové rezervní kolo (je-li ve výbavě)
Ráfek:16 x 4,0
Pneumatika:T145/90 R16 106M
195

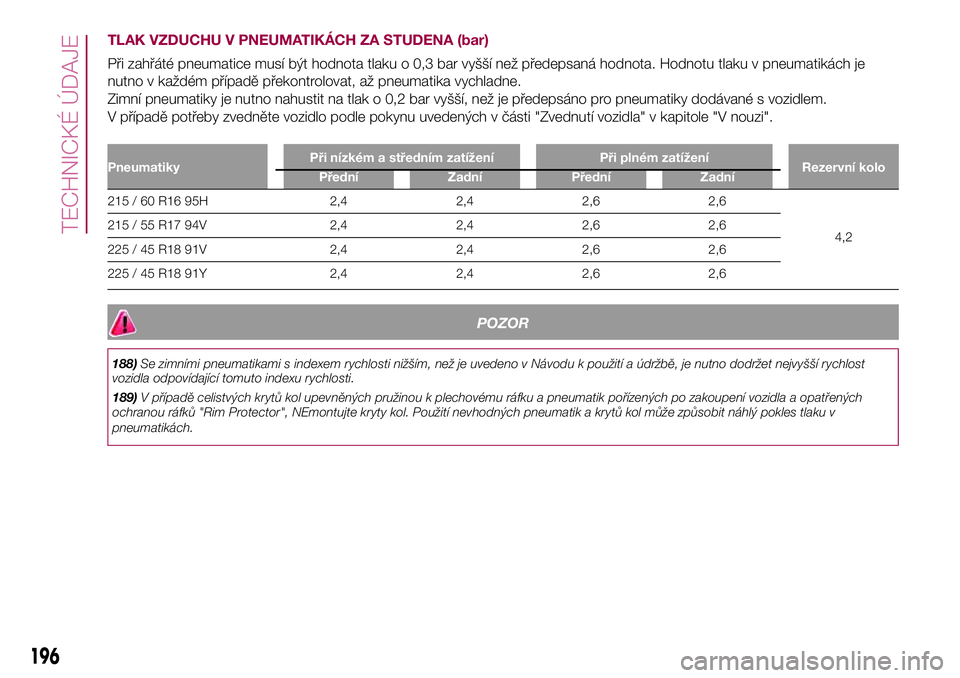

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Při zahřáté pneumatice musí být hodnota tlaku o 0,3 bar vyšší než předepsaná hodnota. Hodnotu tlaku v pneumatikách je
nutno v každém případě překontrolovat, až pneumatika vychladne.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s vozidlem.
V případě potřeby zvedněte vozidlo podle pokynu uvedených v části "Zvednutí vozidla" v kapitole "V nouzi".
PneumatikyPři nízkém a středním zatížení Při plném zatížení
Rezervní kolo
Přední Zadní Přední Zadní
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
POZOR
188)Se zimními pneumatikami s indexem rychlosti nižším, než je uvedeno v Návodu k použití a údržbě, je nutno dodržet nejvyšší rychlost
vozidla odpovídající tomuto indexu rychlosti.
189)V případě celistvých krytů kol upevněných pružinou k plechovému ráfku a pneumatik pořízených po zakoupení vozidla a opatřených
ochranou ráfků "Rim Protector", NEmontujte kryty kol. Použití nevhodných pneumatik a krytů kol může způsobit náhlý pokles tlaku v
pneumatikách.
196
TECHNICKÉ ÚDAJE

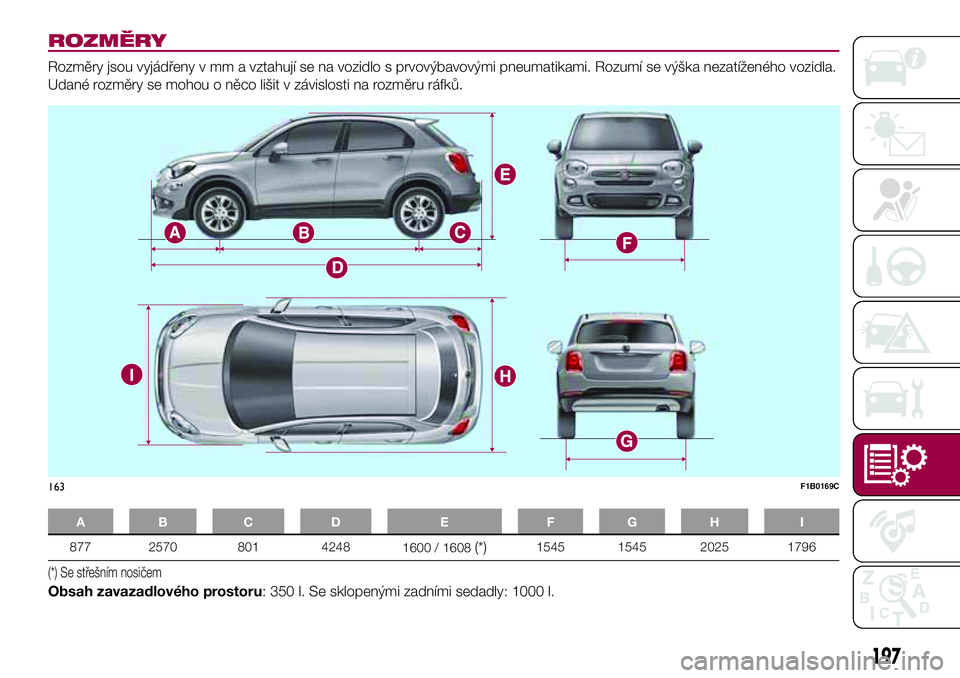

ROZMĚRY
Rozměry jsou vyjádřeny v mm a vztahují se na vozidlo s prvovýbavovými pneumatikami. Rozumí se výška nezatíženého vozidla.
Udané rozměry se mohou o něco lišit v závislosti na rozměru ráfků.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Se střešním nosičem
Obsah zavazadlového prostoru: 350 l. Se sklopenými zadními sedadly: 1000 l.
163F1B0169C
197

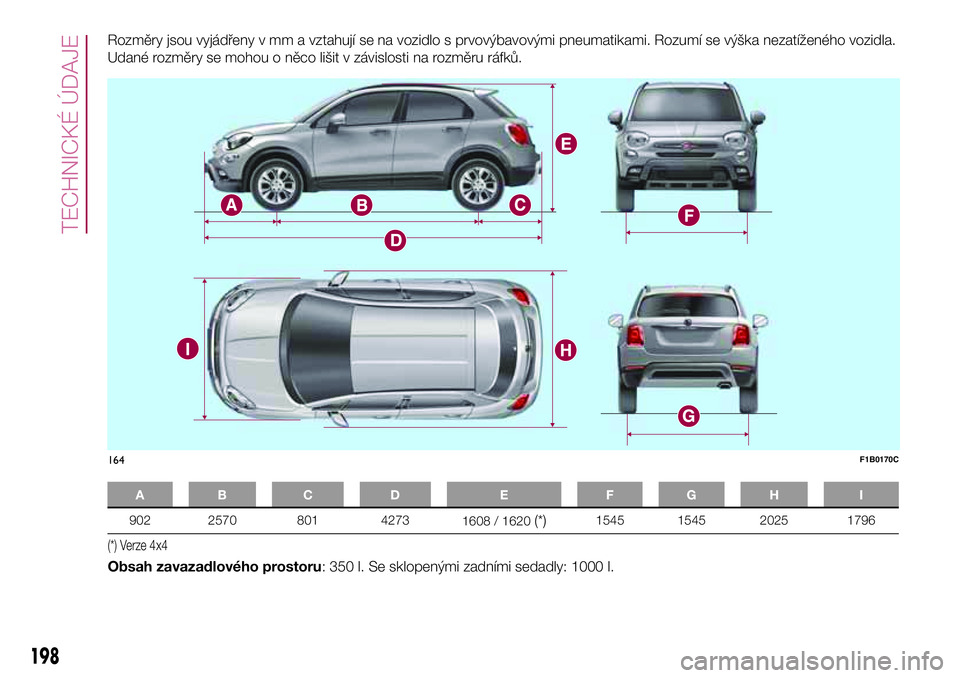

Rozměry jsou vyjádřeny v mm a vztahují se na vozidlo s prvovýbavovými pneumatikami. Rozumí se výška nezatíženého vozidla.
Udané rozměry se mohou o něco lišit v závislosti na rozměru ráfků.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Verze 4x4
Obsah zavazadlového prostoru: 350 l. Se sklopenými zadními sedadly: 1000 l.
164F1B0170C
198
