FIAT 500X 2018 Instrukcja obsługi (in Polish)

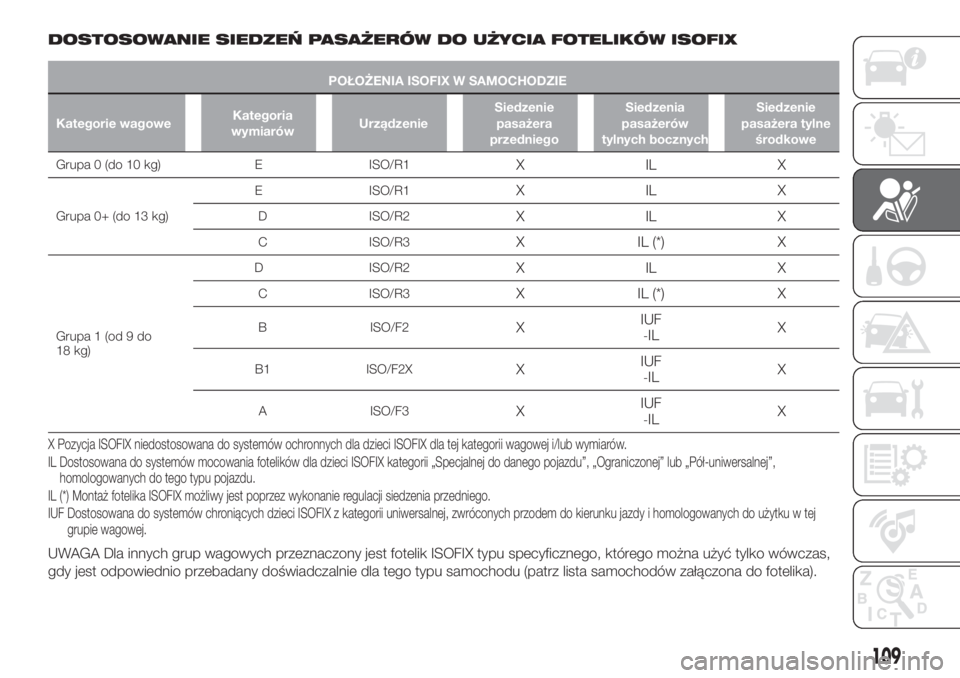

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
POŁOŻENIA ISOFIX W SAMOCHODZIE
Kategorie wagoweKategoria
wymiarówUrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów
tylnych bocznychSiedzenie
pasażera tylne
środkowe
Grupa 0 (do 10 kg) E ISO/R1XILX
Grupa 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupa 1 (od 9 do
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Pozycja ISOFIX niedostosowana do systemów ochronnych dla dzieci ISOFIX dla tej kategorii wagowej i/lub wymiarów.
IL Dostosowana do systemów mocowania fotelików dla dzieci ISOFIX kategorii „Specjalnej do danego pojazdu”, „Ograniczonej” lub „Pół-uniwersalnej”,
homologowanych do tego typu pojazdu.
IL (*) Montaż fotelika ISOFIX możliwy jest poprzez wykonanie regulacji siedzenia przedniego.
IUF Dostosowana do systemów chroniących dzieci ISOFIX z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku w tej
grupie wagowej.
UWAGA Dla innych grup wagowych przeznaczony jest fotelik ISOFIX typu specyficznego, którego można użyć tylko wówczas,
gdy jest odpowiednio przebadany doświadczalnie dla tego typu samochodu (patrz lista samochodów załączona do fotelika).
109

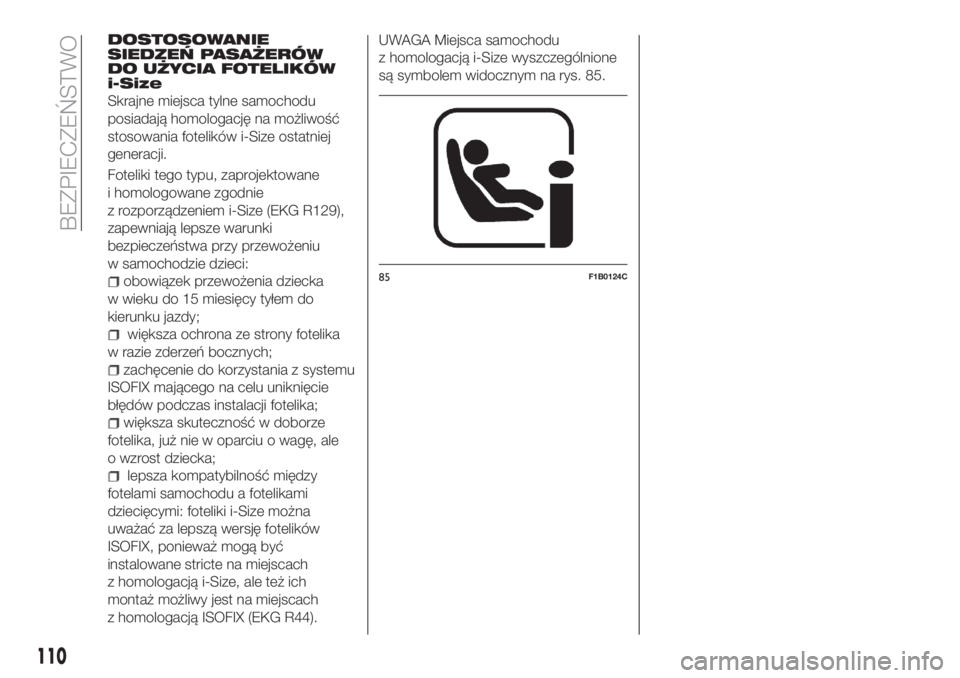

DOSTOSOWANIE
SIEDZEŃ PASAŻERÓW
DO UŻYCIA FOTELIKÓW
i-Size
Skrajne miejsca tylne samochodu
posiadają homologację na możliwość
stosowania fotelików i-Size ostatniej
generacji.
Foteliki tego typu, zaprojektowane
i homologowane zgodnie
z rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu
w samochodzie dzieci:
obowiązek przewożenia dziecka
w wieku do 15 miesięcy tyłem do
kierunku jazdy;
większa ochrona ze strony fotelika
w razie zderzeń bocznych;
zachęcenie do korzystania z systemu
ISOFIX mającego na celu uniknięcie
błędów podczas instalacji fotelika;
większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale
o wzrost dziecka;
lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można
uważać za lepszą wersję fotelików
ISOFIX, ponieważ mogą być
instalowane stricte na miejscach
z homologacją i-Size, ale też ich
montaż możliwy jest na miejscach
z homologacją ISOFIX (EKG R44).UWAGA Miejsca samochodu
z homologacją i-Size wyszczególnione
są symbolem widocznym na rys. 85.
85F1B0124C
110
BEZPIECZEŃSTWO

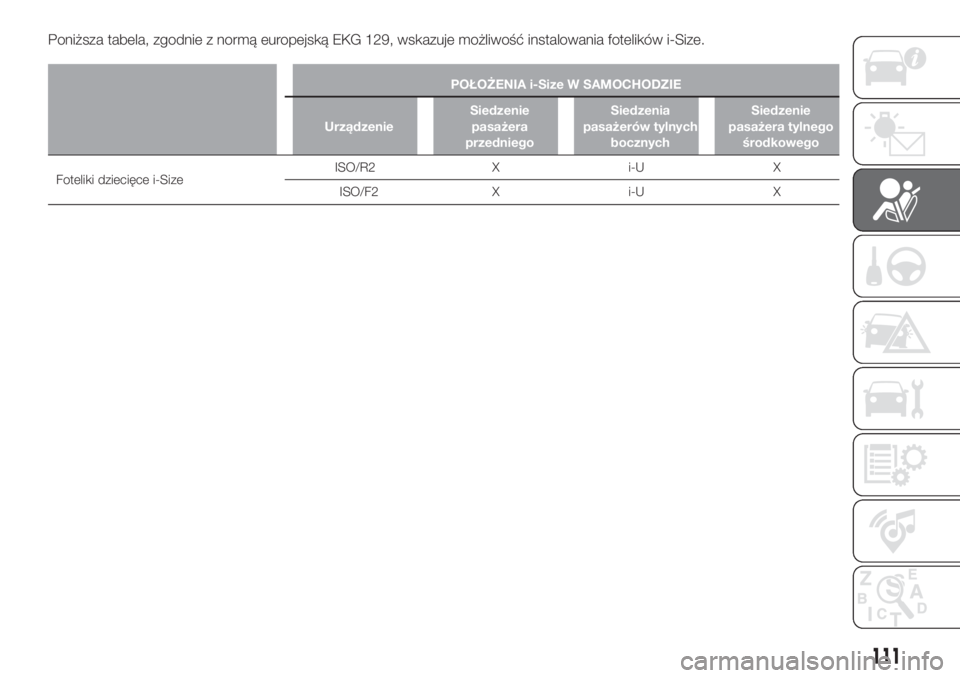

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie
pasażera tylnego
środkowego
Foteliki dziecięce i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
111

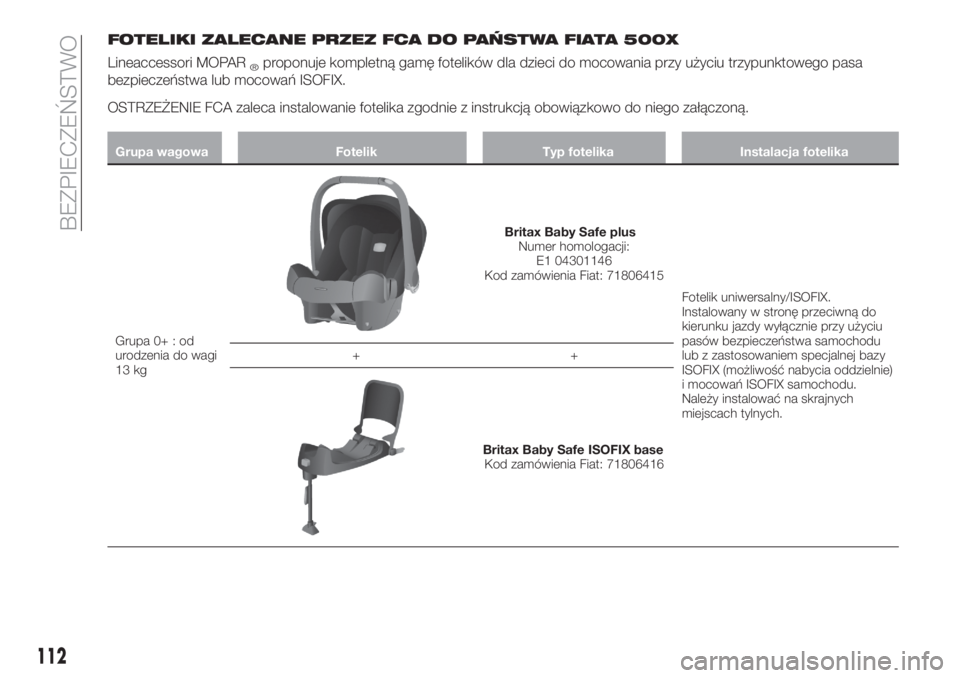

FOTELIKI ZALECANE PRZEZ FCA DO PAŃSTWA FIATA 500X
Lineaccessori MOPAR®proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.
OSTRZEŻENIE FCA zaleca instalowanie fotelika zgodnie z instrukcją obowiązkowo do niego załączoną.
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+ : od
urodzenia do wagi
13 kg
Britax Baby Safe plus
Numer homologacji:
E1 04301146
Kod zamówienia Fiat: 71806415
Fotelik uniwersalny/ISOFIX.
Instalowany w stronę przeciwną do
kierunku jazdy wyłącznie przy użyciu
pasów bezpieczeństwa samochodu
lub z zastosowaniem specjalnej bazy
ISOFIX (możliwość nabycia oddzielnie)
i mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych. ++
Britax Baby Safe ISOFIX base
Kod zamówienia Fiat: 71806416
112
BEZPIECZEŃSTWO

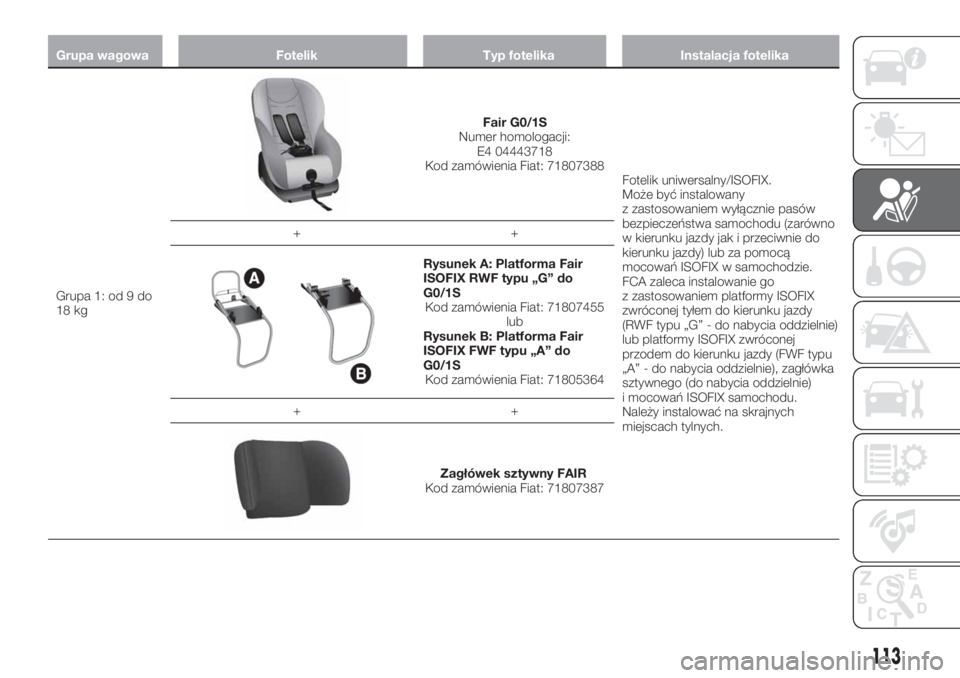

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 1: od 9 do
18 kg
Fair G0/1S
Numer homologacji:
E4 04443718
Kod zamówienia Fiat: 71807388
Fotelik uniwersalny/ISOFIX.
Może być instalowany
z zastosowaniem wyłącznie pasów
bezpieczeństwa samochodu (zarówno
w kierunku jazdy jak i przeciwnie do
kierunku jazdy) lub za pomocą
mocowań ISOFIX w samochodzie.
FCA zaleca instalowanie go
z zastosowaniem platformy ISOFIX
zwróconej tyłem do kierunku jazdy
(RWF typu „G” - do nabycia oddzielnie)
lub platformy ISOFIX zwróconej
przodem do kierunku jazdy (FWF typu
„A” - do nabycia oddzielnie), zagłówka
sztywnego (do nabycia oddzielnie)
i mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych. ++
Rysunek A: Platforma Fair
ISOFIX RWF typu „G” do
G0/1S
Kod zamówienia Fiat: 71807455
lub
Rysunek B: Platforma Fair
ISOFIX FWF typu „A” do
G0/1S
Kod zamówienia Fiat: 71805364
++
Zagłówek sztywny FAIR
Kod zamówienia Fiat: 71807387
113

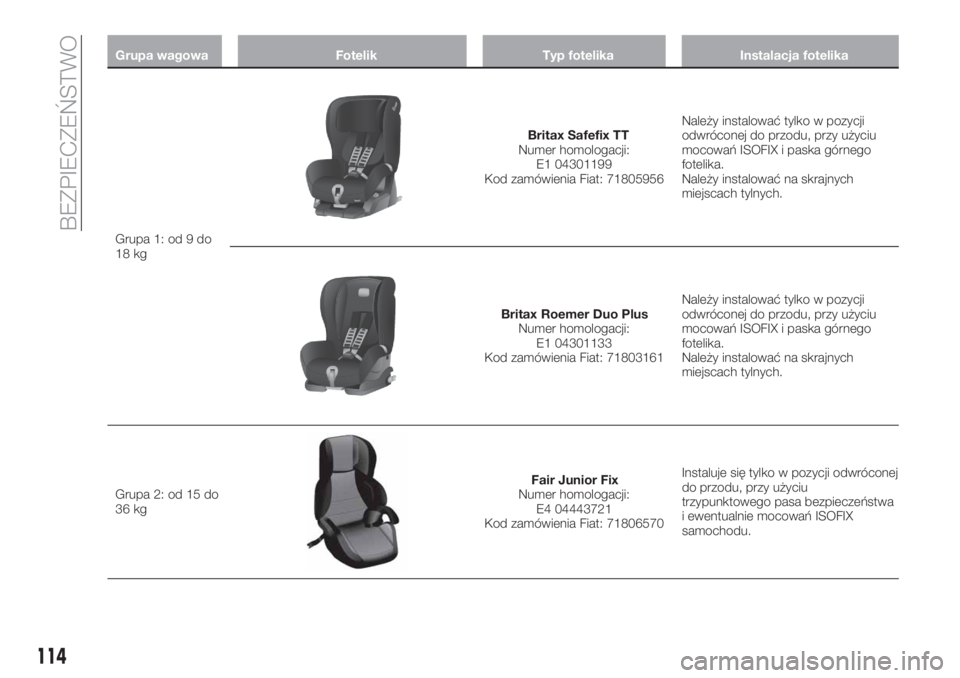

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 1: od 9 do
18 kg
Britax Safefix TT
Numer homologacji:
E1 04301199
Kod zamówienia Fiat: 71805956Należy instalować tylko w pozycji
odwróconej do przodu, przy użyciu
mocowań ISOFIX i paska górnego
fotelika.
Należy instalować na skrajnych
miejscach tylnych.
Britax Roemer Duo Plus
Numer homologacji:
E1 04301133
Kod zamówienia Fiat: 71803161Należy instalować tylko w pozycji
odwróconej do przodu, przy użyciu
mocowań ISOFIX i paska górnego
fotelika.
Należy instalować na skrajnych
miejscach tylnych.
Grupa 2: od 15 do
36 kg
Fair Junior Fix
Numer homologacji:
E4 04443721
Kod zamówienia Fiat: 71806570Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i ewentualnie mocowań ISOFIX
samochodu.
114
BEZPIECZEŃSTWO

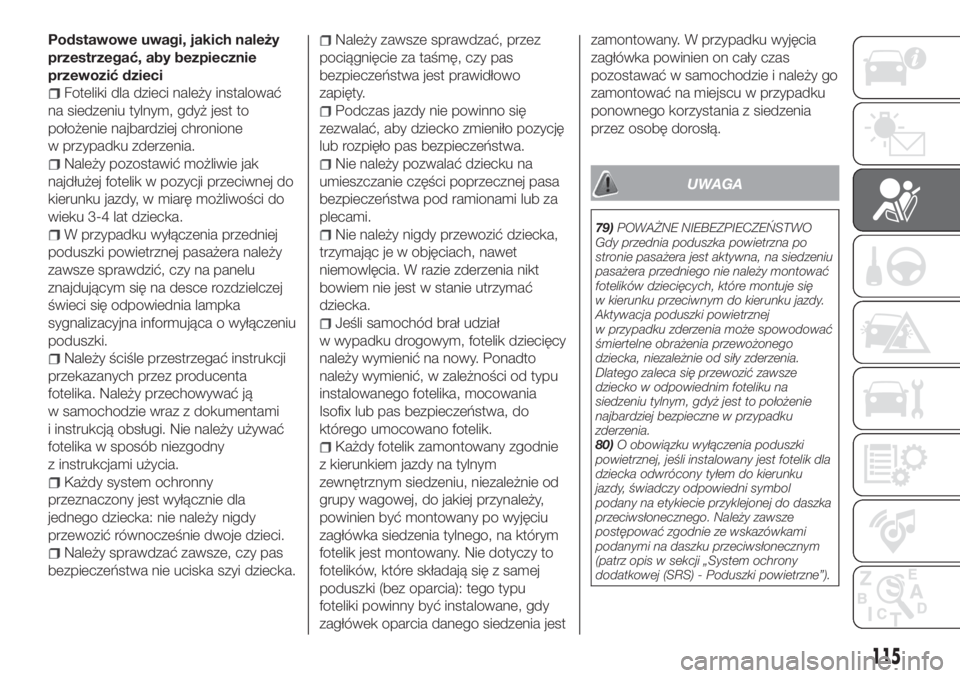

Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie
przewozić dzieci
Foteliki dla dzieci należy instalować
na siedzeniu tylnym, gdyż jest to
położenie najbardziej chronione
w przypadku zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
W przypadku wyłączenia przedniej
poduszki powietrznej pasażera należy
zawsze sprawdzić, czy na panelu
znajdującym się na desce rozdzielczej
świeci się odpowiednia lampka
sygnalizacyjna informująca o wyłączeniu
poduszki.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta
fotelika. Należy przechowywać ją
w samochodzie wraz z dokumentami
i instrukcją obsługi. Nie należy używać
fotelika w sposób niezgodny
z instrukcjami użycia.
Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje dzieci.
Należy sprawdzać zawsze, czy pas
bezpieczeństwa nie uciska szyi dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo
zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub za
plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
Jeśli samochód brał udział
w wypadku drogowym, fotelik dziecięcy
należy wymienić na nowy. Ponadto
należy wymienić, w zależności od typu
instalowanego fotelika, mocowania
Isofix lub pas bezpieczeństwa, do
którego umocowano fotelik.
Każdy fotelik zamontowany zgodnie
z kierunkiem jazdy na tylnym
zewnętrznym siedzeniu, niezależnie od
grupy wagowej, do jakiej przynależy,
powinien być montowany po wyjęciu
zagłówka siedzenia tylnego, na którym
fotelik jest montowany. Nie dotyczy to
fotelików, które składają się z samej
poduszki (bez oparcia): tego typu
foteliki powinny być instalowane, gdy
zagłówek oparcia danego siedzenia jestzamontowany. W przypadku wyjęcia
zagłówka powinien on cały czas
pozostawać w samochodzie i należy go
zamontować na miejscu w przypadku
ponownego korzystania z siedzenia
przez osobę dorosłą.
UWAGA
79)POWAŻNE NIEBEZPIECZEŃSTWO
Gdy przednia poduszka powietrzna po
stronie pasażera jest aktywna, na siedzeniu
pasażera przedniego nie należy montować
fotelików dziecięcych, które montuje się
w kierunku przeciwnym do kierunku jazdy.
Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka, niezależnie od siły zderzenia.
Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położenie
najbardziej bezpieczne w przypadku
zderzenia.
80)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik dla
dziecka odwrócony tyłem do kierunku
jazdy, świadczy odpowiedni symbol
podany na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
(patrz opis w sekcji „System ochrony
dodatkowej (SRS) - Poduszki powietrzne”).
115

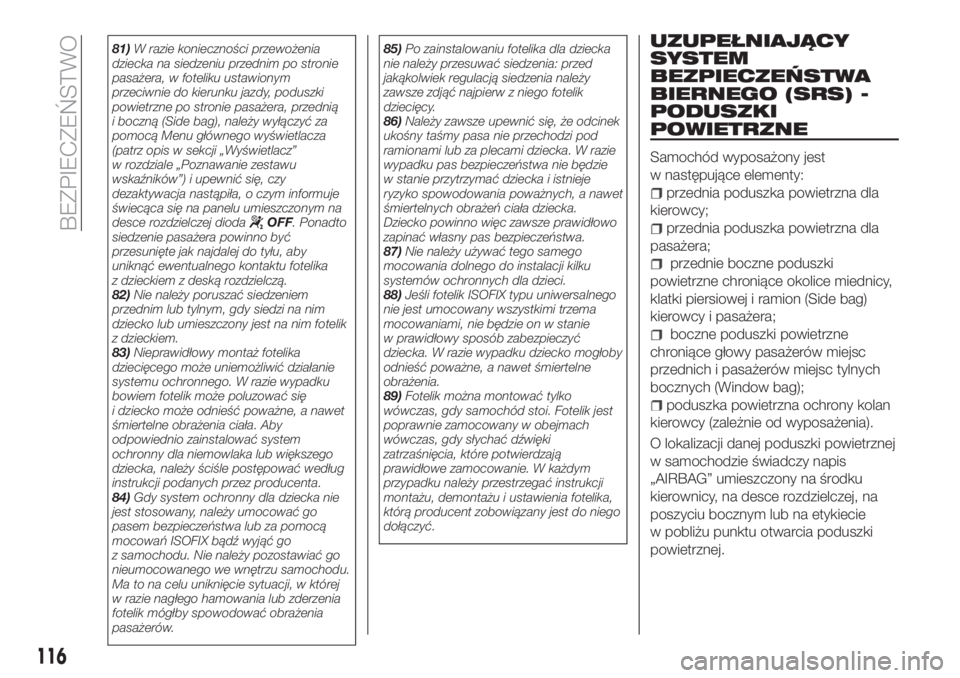

81)W razie konieczności przewożenia
dziecka na siedzeniu przednim po stronie
pasażera, w foteliku ustawionym
przeciwnie do kierunku jazdy, poduszki
powietrzne po stronie pasażera, przednią
i boczną (Side bag), należy wyłączyć za
pomocą Menu głównego wyświetlacza
(patrz opis w sekcji „Wyświetlacz”
w rozdziale „Poznawanie zestawu
wskaźników”) i upewnić się, czy
dezaktywacja nastąpiła, o czym informuje
świecąca się na panelu umieszczonym na
desce rozdzielczej dioda
OFF. Ponadto
siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby
uniknąć ewentualnego kontaktu fotelika
z dzieckiem z deską rozdzielczą.
82)Nie należy poruszać siedzeniem
przednim lub tylnym, gdy siedzi na nim
dziecko lub umieszczony jest na nim fotelik
z dzieckiem.
83)Nieprawidłowy montaż fotelika
dziecięcego może uniemożliwić działanie
systemu ochronnego. W razie wypadku
bowiem fotelik może poluzować się
i dziecko może odnieść poważne, a nawet
śmiertelne obrażenia ciała. Aby
odpowiednio zainstalować system
ochronny dla niemowlaka lub większego
dziecka, należy ściśle postępować według
instrukcji podanych przez producenta.
84)Gdy system ochronny dla dziecka nie
jest stosowany, należy umocować go
pasem bezpieczeństwa lub za pomocą
mocowań ISOFIX bądź wyjąć go
z samochodu. Nie należy pozostawiać go
nieumocowanego we wnętrzu samochodu.
Ma to na celu uniknięcie sytuacji, w której
w razie nagłego hamowania lub zderzenia
fotelik mógłby spowodować obrażenia
pasażerów.85)Po zainstalowaniu fotelika dla dziecka
nie należy przesuwać siedzenia: przed
jakąkolwiek regulacją siedzenia należy
zawsze zdjąć najpierw z niego fotelik
dziecięcy.
86)Należy zawsze upewnić się, że odcinek
ukośny taśmy pasa nie przechodzi pod
ramionami lub za plecami dziecka. W razie
wypadku pas bezpieczeństwa nie będzie
w stanie przytrzymać dziecka i istnieje
ryzyko spowodowania poważnych, a nawet
śmiertelnych obrażeń ciała dziecka.
Dziecko powinno więc zawsze prawidłowo
zapinać własny pas bezpieczeństwa.
87)Nie należy używać tego samego
mocowania dolnego do instalacji kilku
systemów ochronnych dla dzieci.
88)Jeśli fotelik ISOFIX typu uniwersalnego
nie jest umocowany wszystkimi trzema
mocowaniami, nie będzie on w stanie
w prawidłowy sposób zabezpieczyć
dziecka. W razie wypadku dziecko mogłoby
odnieść poważne, a nawet śmiertelne
obrażenia.
89)Fotelik można montować tylko
wówczas, gdy samochód stoi. Fotelik jest
poprawnie zamocowany w obejmach
wówczas, gdy słychać dźwięki
zatrzaśnięcia, które potwierdzają
prawidłowe zamocowanie. W każdym
przypadku należy przestrzegać instrukcji
montażu, demontażu i ustawienia fotelika,
którą producent zobowiązany jest do niego
dołączyć.
UZUPEŁNIAJĄCY
SYSTEM
BEZPIECZEŃSTWA
BIERNEGO (SRS) -
PODUSZKI
POWIETRZNE
Samochód wyposażony jest
w następujące elementy:
przednia poduszka powietrzna dla
kierowcy;
przednia poduszka powietrzna dla
pasażera;
przednie boczne poduszki
powietrzne chroniące okolice miednicy,
klatki piersiowej i ramion (Side bag)
kierowcy i pasażera;
boczne poduszki powietrzne
chroniące głowy pasażerów miejsc
przednich i pasażerów miejsc tylnych
bocznych (Window bag);
poduszka powietrzna ochrony kolan
kierowcy (zależnie od wyposażenia).
O lokalizacji danej poduszki powietrznej
w samochodzie świadczy napis
„AIRBAG” umieszczony na środku
kierownicy, na desce rozdzielczej, na
poszyciu bocznym lub na etykiecie
w pobliżu punktu otwarcia poduszki
powietrznej.
116
BEZPIECZEŃSTWO

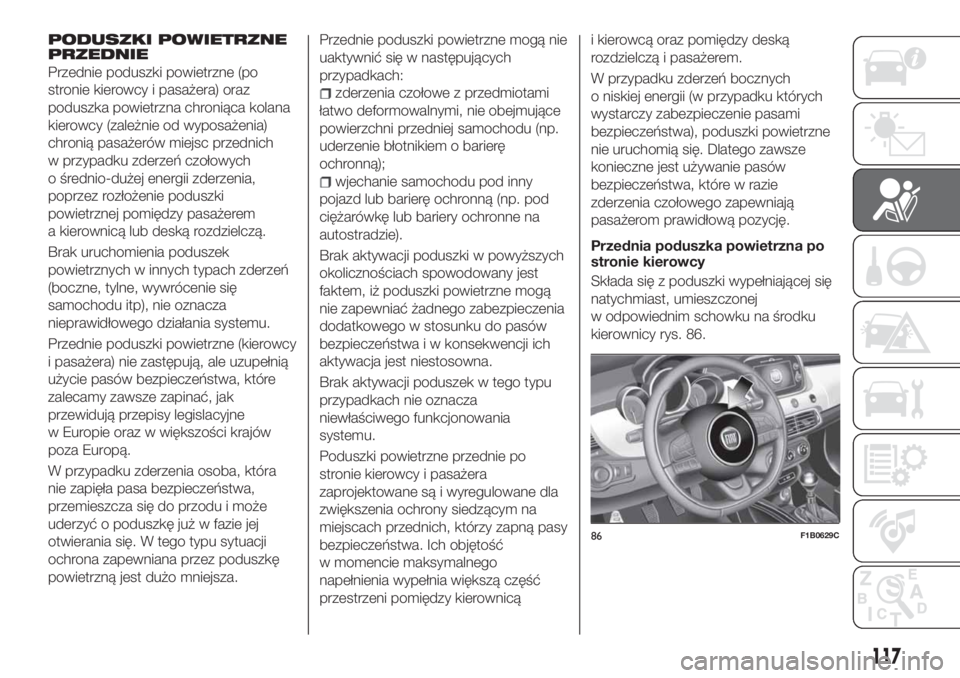

PODUSZKI POWIETRZNE
PRZEDNIE
Przednie poduszki powietrzne (po
stronie kierowcy i pasażera) oraz
poduszka powietrzna chroniąca kolana
kierowcy (zależnie od wyposażenia)
chronią pasażerów miejsc przednich
w przypadku zderzeń czołowych
o średnio-dużej energii zderzenia,
poprzez rozłożenie poduszki
powietrznej pomiędzy pasażerem
a kierownicą lub deską rozdzielczą.
Brak uruchomienia poduszek
powietrznych w innych typach zderzeń
(boczne, tylne, wywrócenie się
samochodu itp), nie oznacza
nieprawidłowego działania systemu.
Przednie poduszki powietrzne (kierowcy
i pasażera) nie zastępują, ale uzupełnią
użycie pasów bezpieczeństwa, które
zalecamy zawsze zapinać, jak
przewidują przepisy legislacyjne
w Europie oraz w większości krajów
poza Europą.
W przypadku zderzenia osoba, która
nie zapięła pasa bezpieczeństwa,
przemieszcza się do przodu i może
uderzyć o poduszkę już w fazie jej
otwierania się. W tego typu sytuacji
ochrona zapewniana przez poduszkę
powietrzną jest dużo mniejsza.Przednie poduszki powietrzne mogą nie
uaktywnić się w następujących
przypadkach:
zderzenia czołowe z przedmiotami
łatwo deformowalnymi, nie obejmujące
powierzchni przedniej samochodu (np.
uderzenie błotnikiem o barierę
ochronną);
wjechanie samochodu pod inny
pojazd lub barierę ochronną (np. pod
ciężarówkę lub bariery ochronne na
autostradzie).
Brak aktywacji poduszki w powyższych
okolicznościach spowodowany jest
faktem, iż poduszki powietrzne mogą
nie zapewniać żadnego zabezpieczenia
dodatkowego w stosunku do pasów
bezpieczeństwa i w konsekwencji ich
aktywacja jest niestosowna.
Brak aktywacji poduszek w tego typu
przypadkach nie oznacza
niewłaściwego funkcjonowania
systemu.
Poduszki powietrzne przednie po
stronie kierowcy i pasażera
zaprojektowane są i wyregulowane dla
zwiększenia ochrony siedzącym na
miejscach przednich, którzy zapną pasy
bezpieczeństwa. Ich objętość
w momencie maksymalnego
napełnienia wypełnia większą część
przestrzeni pomiędzy kierownicąi kierowcą oraz pomiędzy deską
rozdzielczą i pasażerem.
W przypadku zderzeń bocznych
o niskiej energii (w przypadku których
wystarczy zabezpieczenie pasami
bezpieczeństwa), poduszki powietrzne
nie uruchomią się. Dlatego zawsze
konieczne jest używanie pasów
bezpieczeństwa, które w razie
zderzenia czołowego zapewniają
pasażerom prawidłową pozycję.
Przednia poduszka powietrzna po
stronie kierowcy
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej
w odpowiednim schowku na środku
kierownicy rys. 86.
86F1B0629C
117

Przednia poduszka powietrzna po
stronie pasażera
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w specjalnej
wnęce w desce rozdzielczej rys. 87,
a jej objętość jest większa niż objętość
poduszki po stronie kierowcy.
Przednia poduszka powietrzna po
stronie pasażera a foteliki dla dzieci
Foteliki dziecięce montowane tyłem do
kierunku jazdy nie powinny byćNIGDY
montowane na siedzeniu przednim
z włączoną poduszką powietrzną
pasażera, ponieważ aktywacja
poduszki w razie zderzenia mogłaby
spowodować śmiertelne obrażenia
przewożonego dziecka.
Należy postępowaćZAWSZEzgodnie
z zaleceniami podanymi na etykiecie
umieszczonej na daszku
przeciwsłonecznym po stronie pasażera
rys. 88.Poduszka powietrzna ochrony
kolan kierowcy
(zależnie od wyposażenia)
Umieszczona jest w specjalnej wnęce
znajdującej się pod deską rozdzielczą
i przykryta odpowiednią pokrywą
rys. 89. Jest dodatkowym
zabezpieczeniem w przypadku
zderzenia czołowego.Wyłączanie poduszek powietrznych
po stronie pasażera: przedniej
i bocznej chroniącej okolice
miednicy, klatki piersiowej i ramion
W razie gdyby konieczne było
przewożenie dziecka na siedzeniu
przednim w foteliku odwróconym
przeciwnie do ruchu pojazdu, należy
bezwzględnie wyłączyć przednią
poduszkę powietrzną po stronie
pasażera i boczną przednią poduszkę
(Side Bag).
Poduszki powietrzne można wyłączyć
za pomocą menu wyświetlacza (patrz
opis w sekcji „Wyświetlacz” w rozdziale
„Znajomość zestawu wskaźników”).
W środkowej części deski rozdzielczej
rys. 90 znajdują się diody
OFFi
ON.87F1B0126C
88F1B0127C
89F1B0132C
90F1B0630C
118
BEZPIECZEŃSTWO
