Page 81 of 300
Komunikat na wyświetlaczu
LANE ASSISTSYSTEM LANE ASSIST
Zasłonięta kamera: specjalny komunikat pojawia się na wyświetlaczu
w przypadku występowania zabrudzeń na szybie przedniej, które mogą zakłócać
prawidłowe działanie kamery. Należy oczyścić szybę przednią miękką i czystą
szmatką, uważając, aby jej nie porysować. Gdyby jednak awaria nie ustępowała,
należy możliwie jak najszybciej zwrócić się do ASO marki Fiat.
START&STOPAKTYWACJA/DEZAKTYWACJA SYSTEMU START&STOP
Aktywacja: aktywacja systemu sygnalizowana jest przez pojawienie się na
wyświetlaczu odpowiedniego komunikatu. W takiej sytuacji dioda umieszczona na
przycisku jest zgaszona.
Dezaktywacja: dezaktywacja systemu sygnalizowana jest przez pojawienie się
na wyświetlaczu odpowiedniego komunikatu. W takiej sytuacji dioda umieszczona
na przycisku jest zaświecona.
79
Page 82 of 300
UWAGA
31)Jeżeli lampka sygnalizacyjnanie zaświeca się po ustawieniu wyłącznika zapłonu w położenie MAR lub świeci się podczas jazdy,
oznacza to, że prawdopodobnie wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki powietrzne lub napinacze mogą
nie uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed rozpoczęciem jazdy należy zwrócić
się do ASO marki Fiat, aby jak najszybciej skontrolować system.
32)O usterce lampki sygnalizacyjnej
informuje zaświecona na wyświetlaczu w zestawie wskaźników ikona. W tym przypadku lampka
sygnalizacyjna może nie sygnalizować ewentualnych anomalii systemów bezpieczeństwa. Przed rozpoczęciem jazdy należy zwrócić się do
ASO marki Fiat, aby jak najszybciej skontrolować system.
33)W przypadku występowania awarii i gwałtownego zahamowania może nastąpić zablokowanie kół tylnych, a w konsekwencji możliwość
„zarzucenia” samochodu.
OSTRZEŻENIE
24)Jeżeli, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjnanie zaświeca się lub podczas jazdy świeci się lub
miga (w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
25)Jeśli lampka sygnalizacyjna (lub ikona na wyświetlaczu) miga podczas jazdy, należy zwrócić się do ASO marki Fiat.
26)Jeżeli symbol ten zaświeci się podczas jazdy, należy natychmiast wyłączyć silnik i zwrócić się do ASO marki Fiat.
27)Jazda samochodem, gdy symbol ten jest zaświecony, może spowodować poważne uszkodzenia w skrzyni biegów, skutkujące jej awarią.
Można ponadto doprowadzić do przegrzania oleju: w razie ewentualnego wycieku oleju na gorący silnik i znajdujące się pod wysoką
temperaturą komponenty układu wydechowego może dojść do pożaru.
28)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolu
należy możliwie jak najszybciej zwrócić się do ASO marki Fiat w celu spuszczenia wody z układu.
Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda: należy
wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Fiat.
29)Kierowca powinien zawsze dostosowywać sposób jazdy do warunków panujących na drodze, widoczności, ruchu drogowego
i obowiązujących przepisów kodeksu drogowego. Ponadto należy pamiętać, że możliwe jest wyłączenie silnika również wtedy, gdy świeci się
lampka DPF; jednak powtarzające się przerywanie procesu regeneracyjnego może spowodować przedwczesne zużycie oleju silnikowego.
Z tego powodu zaleca się zawsze poczekać na zgaszenie symbolu przed wyłączeniem silnika, przestrzegając podanych wyżej zaleceń. Nie
zaleca się kończenia procesu regeneracji DPF w samochodzie zatrzymanym.
30)W przypadku zaświecenia się lampki sygnalizacyjnej
należy jak najszybciej wymienić zużyty olej silnikowy, nie przekraczając nigdy
500 km od pierwszego zaświecenia się lampki. Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika
oraz utratę gwarancji. Należy pamiętać, że zaświecenie się tej lampki nie jest związane z ilością oleju znajdującego się w silniku, dlatego
w przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
31)W razie, gdyby symbol migał podczas jazdy, należy zwrócić się do ASO marki Fiat.
80
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 83 of 300
BEZPIECZEŃSTWO
Niniejszy rozdział jest niezwykle ważny:
opisano w nim systemy
bezpieczeństwa, jakimi dysponuje
samochód, wraz z niezbędnymi
wskazówkami odnośnie do
prawidłowego ich użycia.SYSTEMY BEZPIECZEŃSTWA
AKTYWNEGO...............82
SYSTEMY WSPOMAGAJĄCE
JAZDĘ....................86
SYSTEMY ZABEZPIECZAJĄCE
PASAŻERÓW...............97
PASY BEZPIECZEŃSTWA.......97
SYSTEM SBR (Seat Belt Reminder) .99
NAPINACZE PASÓW
BEZPIECZEŃSTWA..........101
SYSTEMY OCHRONNE DLA
DZIECI...................104
UZUPEŁNIAJĄCY SYSTEM
BEZPIECZEŃSTWA BIERNEGO (SRS) -
PODUSZKI POWIETRZNE......116
81
Page 84 of 300
SYSTEMY
BEZPIECZEŃSTWA
AKTYWNEGO
W samochodzie znajdują się
następujące urządzenia z zakresu
bezpieczeństwa aktywnego:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
W celu zapoznania się z działaniem tych
systemów, patrz opis poniżej.
SYSTEM ABS (Anti-lock
Braking System)
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
blokowaniu się, a tym samym
poślizgowi jednego lub więcej kół,
zapewniając w ten sposób kontrolę nad
samochodem, a tym samym krótszą
drogę hamowania, nawet podczas
hamowania awaryjnego.System ten interweniuje podczas
hamowania, gdy koła są bliskie
zablokowania się, zwykle w przypadku
hamowania awaryjnego lub na
nawierzchni o niskiej przyczepności kół,
gdzie blokowanie się może mieć
miejsce częściej.
Ponadto system ten zwiększa
możliwość kontrolowania samochodu
oraz jego stabilność w razie, gdyby
hamowanie miało miejsce na
nawierzchni o różnej przyczepności kół
prawych i kół lewych bądź też na
zakręcie.
Uzupełnieniem układu jest system EBD
(Electronic Braking Force Distribution),
który umożliwia rozdział siły hamowania
pomiędzy koła przednie i tylne.
Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
34) 35) 36) 37) 38) 39) 40)
SYSTEM DTC (Drag
Torque Control)
System DTC (Drag Torque Control)
zapobiega możliwemu blokowaniu się
kół napędzanych, jakie mogłoby mieć
miejsce na przykład w przypadku
nagłego puszczenia pedałuprzyspieszenia lub nagłej redukcji
biegów w warunkach niskiej
przyczepności kół do podłoża. W takiej
sytuacji efekt hamowania silnikiem
mógłby spowodować poślizg kół
napędzanych, a w konsekwencji utratę
stabilności samochodu. W tego typu
sytuacjach system DTC interweniuje
poprzez zwiększanie momentu
obrotowego silnika w celu zapewnienia
stabilności i zwiększenia
bezpieczeństwa samochodu.
SYSTEM ESC (Electronic
Stability Control)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu
w różnych warunkach jazdy.
System ESC koryguje podsterowność
i nadsterowność samochodu,
rozdzielając we właściwy sposób siłę
hamowania kołami. Również moment
generowany przez silnik może być
ograniczany tak, aby zachować
kontrolę nad samochodem.
System ESC wykorzystuje czujniki
zainstalowane w samochodzie, które
interpretują trajektorię, zgodnie z którą
zamierza jechać kierowca i zestawiają ją
z rzeczywistą trajektorią samochodu.
82
BEZPIECZEŃSTWO
Page 85 of 300
Gdy rzeczywista i żądana trajektoria
różnią się od siebie, system ESC
interweniuje, korygując nadsterowność
lub podsterowność samochodu.
Nadsterowność: ma miejsce
wówczas, gdy samochód skręca
bardziej (pod większym kątem) niż żąda
kierowca obracający kierownicą.
Podsterowność: ma miejsce
wówczas, gdy samochód skręca mniej
(pod mniejszym kątem) niż żąda
kierowca obracający kierownicą.
Interwencja systemu
O interwencji systemu świadczy
migająca w zestawie wskaźników
lampka sygnalizacyjna
, informująca
kierowcę, że samochód znajduje się
w krytycznych warunkach stabilności
i przyczepności kół do drogi.
41) 42) 43) 44) 45)
SYSTEM TC (Traction
Control)
System ten interweniuje automatycznie
w przypadku poślizgu jednego lub kilku
kół napędzanych, utraty przyczepności
na mokrej nawierzchni (aquaplaning),
przyśpieszania na drogach o śliskiej
nawierzchni, drogach pokrytych
śniegiem lub oblodzonych itp.W zależności od warunków poślizgu
uaktywniane są dwie różne strategie
kontroli:
jeśli poślizg dotyczy obu kół
napędzanych, system ten interweniuje,
ograniczając moc przekazywaną przez
silnik;
jeśli poślizg dotyczy tylko jednego
koła napędzanego, uaktywnia się
funkcja BLD (Brake Limited Differential),
która automatycznie hamuje kołem,
które się ślizga (symulowane jest
zachowanie samoblokującego
mechanizmu różnicowego). Spowoduje
to zwiększenie przenoszenia momentu
napędowego do koła, które się nie
ślizga. Funkcja ta pozostaje aktywna
również w przypadku wybrania trybów
„Systemy częściowo wyłączone”
i „Systemy wyłączone” (patrz opis na
następnych stronach).
Interwencja systemu
O interwencji systemu świadczy
migająca w zestawie wskaźników
lampka sygnalizacyjna
, informująca
kierowcę, że samochód znajduje się
w krytycznych warunkach stabilności
i przyczepności kół do drogi.
46) 47) 48) 49) 50)
SYSTEM PBA (Panic
Brake Assist)
System PBA zaprojektowano w celu
zwiększenia skuteczności zatrzymania
samochodu podczas hamowania
awaryjnego.
System ten rozpoznaje hamowanie
awaryjne poprzez monitoring prędkości
i siły nacisku na pedał hamulca, po
czym zwiększa ciśnienie w układzie
hamulcowym. Pozwala to na skrócenie
drogi hamowania: system PBA stanowi
więc uzupełnienie systemu ABS.
System PBA działa skuteczniej przy
bardzo szybkim naciśnięciu na pedał
hamulca. Ponadto, aby zyskać
maksymalną funkcjonalność tego
systemu, konieczne jest stałe
naciskanie na pedał hamulca podczas
hamowania, a nie hamowanie
w sposób pulsacyjny. Pedał hamulca
należy naciskać tak długo, dopóki
hamowanie nie będzie już wymagane.
System PBA przestaje działać po
zdjęciu nogi z pedału hamulca.
51) 52) 53)
83
Page 86 of 300
SYSTEM HHC (Hill Hold
Control)
Stanowi integralną część systemu ESC
i ułatwia ruszanie pod górę, a uaktywnia
się automatycznie w następujących
okolicznościach:
na drodze pod górę: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca naciśnięty i skrzynia
biegów na luzie lub włączony bieg inny
niż wsteczny;
na drodze z góry: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca naciśnięty i włączony
bieg wsteczny.
W fazie ruszania centralka systemu
ESC utrzymuje ciśnienie hamowania
w kołach, do osiągnięcia przez silnik
momentu koniecznego do ruszenia lub
przez czas maksymalny 2 sekund,
umożliwiając przesunięcie nogi w prawo
z pedału hamulca na pedał
przyspieszenia. Po upływie 2 sekund,
bez wykonania ruszenia, system
dezaktywuje się automatycznie,
obniżając stopniowo ciśnienie
w układzie hamulcowym. W czasie tej
fazy możliwe jest usłyszenie typowego
odgłosu odblokowania mechanicznego
hamulców, wskazujące na mający
nastąpić ruch samochodu.
54) 55)
SYSTEM DST (Dynamic
Steering Torque)
Funkcja DST wykorzystuje integrację
systemu ESC z elektronicznym układem
wspomagania kierownicy, aby
zwiększyć poziom bezpieczeństwa
całego samochodu.
W sytuacjach krytycznych (hamowanie
na nawierzchniach o różnym stopniu
przyczepności), system ESC, poprzez
funkcję DST, nakazuje układowi
kierowniczemu przekazanie
dodatkowego momentu na kierownicę,
aby zachęcić kierowcę do wykonania
bardziej prawidłowego manewru.
Skoordynowane działanie hamulców
i układu kierowniczego zwiększa
poczucie bezpieczeństwa i kontroli nad
samochodem.
56)
SYSTEM ERM (Electronic
Rollover Mitigation)
System ten monitoruje tendencję do
podnoszenia się kół od podłoża
w przypadku, kiedy kierowca wykonuje
manewry nagłe, takie jak szybkie
uniknięcie przeszkody, przede
wszystkim w nieoptymalnych
warunkach drogowych.Jeśli mają miejsce tego typu
okoliczności, system - poprzez
interwencję w zakresie hamulców
i mocy silnika - ogranicza możliwość
podniesienia się kół od podłoża. Nie ma
jednak możliwości uniknięcia
wywrócenia się samochodu, jeśli
zjawisko to jest spowodowane takimi
sytuacjami jak jazda po wysokich
wzniesieniach bocznych, uderzenia
o obiekty lub inne samochody.
57)
SYSTEM TSC (Trailer
Sway Control)
System ten wykorzystuje szereg
czujników zamontowanych
w samochodzie do wykrywania sytuacji,
w których przyczepa zbyt mocno
kołysze się na boki i podejmowania
niezbędnych środków zaradczych, aby
tego uniknąć.
Aby zrównoważyć efekt przechylenia
przyczepy, system ten może ograniczyć
moc silnika i oddziaływać na
poszczególne koła. System TSC
uaktywnia się automatycznie
w momencie rozpoznania nadmiernego
kołysania przyczepy.
84
BEZPIECZEŃSTWO
Page 87 of 300

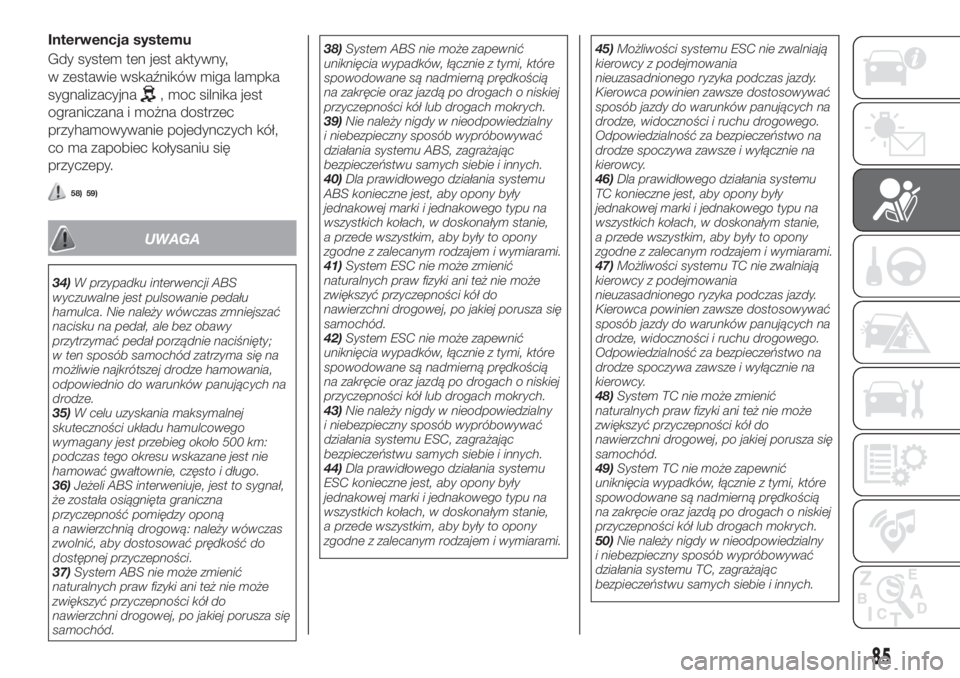

Interwencja systemu
Gdy system ten jest aktywny,
w zestawie wskaźników miga lampka
sygnalizacyjna
, moc silnika jest
ograniczana i można dostrzec
przyhamowywanie pojedynczych kół,
co ma zapobiec kołysaniu się
przyczepy.
58) 59)
UWAGA
34)W przypadku interwencji ABS
wyczuwalne jest pulsowanie pedału
hamulca. Nie należy wówczas zmniejszać
nacisku na pedał, ale bez obawy
przytrzymać pedał porządnie naciśnięty;
w ten sposób samochód zatrzyma się na
możliwie najkrótszej drodze hamowania,
odpowiednio do warunków panujących na
drodze.
35)W celu uzyskania maksymalnej
skuteczności układu hamulcowego
wymagany jest przebieg około 500 km:
podczas tego okresu wskazane jest nie
hamować gwałtownie, często i długo.
36)Jeżeli ABS interweniuje, jest to sygnał,
że została osiągnięta graniczna
przyczepność pomiędzy oponą
a nawierzchnią drogową: należy wówczas
zwolnić, aby dostosować prędkość do
dostępnej przyczepności.
37)System ABS nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do
nawierzchni drogowej, po jakiej porusza się
samochód.38)System ABS nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością
na zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
39)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ABS, zagrażając
bezpieczeństwu samych siebie i innych.
40)Dla prawidłowego działania systemu
ABS konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
41)System ESC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do
nawierzchni drogowej, po jakiej porusza się
samochód.
42)System ESC nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością
na zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
43)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ESC, zagrażając
bezpieczeństwu samych siebie i innych.
44)Dla prawidłowego działania systemu
ESC konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.45)Możliwości systemu ESC nie zwalniają
kierowcy z podejmowania
nieuzasadnionego ryzyka podczas jazdy.
Kierowca powinien zawsze dostosowywać
sposób jazdy do warunków panujących na
drodze, widoczności i ruchu drogowego.
Odpowiedzialność za bezpieczeństwo na
drodze spoczywa zawsze i wyłącznie na
kierowcy.
46)Dla prawidłowego działania systemu
TC konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
47)Możliwości systemu TC nie zwalniają
kierowcy z podejmowania
nieuzasadnionego ryzyka podczas jazdy.
Kierowca powinien zawsze dostosowywać
sposób jazdy do warunków panujących na
drodze, widoczności i ruchu drogowego.
Odpowiedzialność za bezpieczeństwo na
drodze spoczywa zawsze i wyłącznie na
kierowcy.
48)System TC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do
nawierzchni drogowej, po jakiej porusza się
samochód.
49)System TC nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością
na zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
50)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu TC, zagrażając
bezpieczeństwu samych siebie i innych.
85
Page 88 of 300

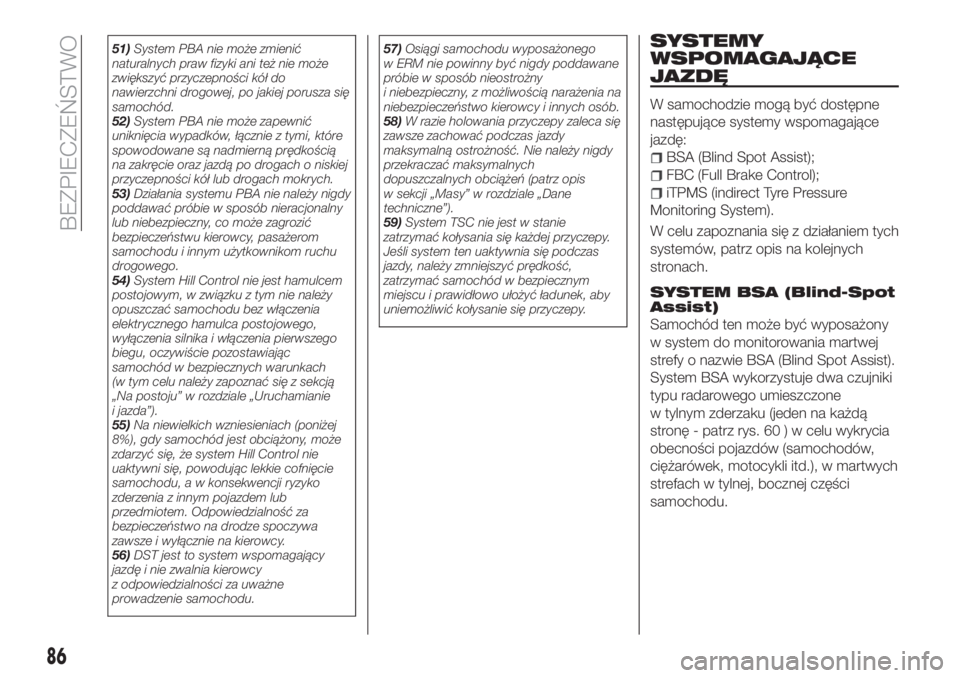

51)System PBA nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do
nawierzchni drogowej, po jakiej porusza się
samochód.
52)System PBA nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością
na zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
53)Działania systemu PBA nie należy nigdy
poddawać próbie w sposób nieracjonalny
lub niebezpieczny, co może zagrozić
bezpieczeństwu kierowcy, pasażerom
samochodu i innym użytkownikom ruchu
drogowego.
54)System Hill Control nie jest hamulcem
postojowym, w związku z tym nie należy
opuszczać samochodu bez włączenia
elektrycznego hamulca postojowego,
wyłączenia silnika i włączenia pierwszego
biegu, oczywiście pozostawiając
samochód w bezpiecznych warunkach
(w tym celu należy zapoznać się z sekcją
„Na postoju” w rozdziale „Uruchamianie
i jazda”).
55)Na niewielkich wzniesieniach (poniżej
8%), gdy samochód jest obciążony, może
zdarzyć się, że system Hill Control nie
uaktywni się, powodując lekkie cofnięcie
samochodu, a w konsekwencji ryzyko
zderzenia z innym pojazdem lub
przedmiotem. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
56)DST jest to system wspomagający
jazdę i nie zwalnia kierowcy
z odpowiedzialności za uważne
prowadzenie samochodu.57)Osiągi samochodu wyposażonego
w ERM nie powinny być nigdy poddawane
próbie w sposób nieostrożny
i niebezpieczny, z możliwością narażenia na
niebezpieczeństwo kierowcy i innych osób.
58)W razie holowania przyczepy zaleca się
zawsze zachować podczas jazdy
maksymalną ostrożność. Nie należy nigdy
przekraczać maksymalnych
dopuszczalnych obciążeń (patrz opis
w sekcji „Masy” w rozdziale „Dane
techniczne”).
59)System TSC nie jest w stanie
zatrzymać kołysania się każdej przyczepy.
Jeśli system ten uaktywnia się podczas
jazdy, należy zmniejszyć prędkość,
zatrzymać samochód w bezpiecznym
miejscu i prawidłowo ułożyć ładunek, aby
uniemożliwić kołysanie się przyczepy.SYSTEMY
WSPOMAGAJĄCE
JAZDĘ
W samochodzie mogą być dostępne
następujące systemy wspomagające
jazdę:
BSA (Blind Spot Assist);
FBC (Full Brake Control);
iTPMS (indirect Tyre Pressure
Monitoring System).
W celu zapoznania się z działaniem tych
systemów, patrz opis na kolejnych
stronach.
SYSTEM BSA (Blind-Spot
Assist)
Samochód ten może być wyposażony
w system do monitorowania martwej
strefy o nazwie BSA (Blind Spot Assist).
System BSA wykorzystuje dwa czujniki
typu radarowego umieszczone
w tylnym zderzaku (jeden na każdą
stronę - patrz rys. 60 ) w celu wykrycia
obecności pojazdów (samochodów,
ciężarówek, motocykli itd.), w martwych
strefach w tylnej, bocznej części
samochodu.
86
BEZPIECZEŃSTWO
Page 89 of 300

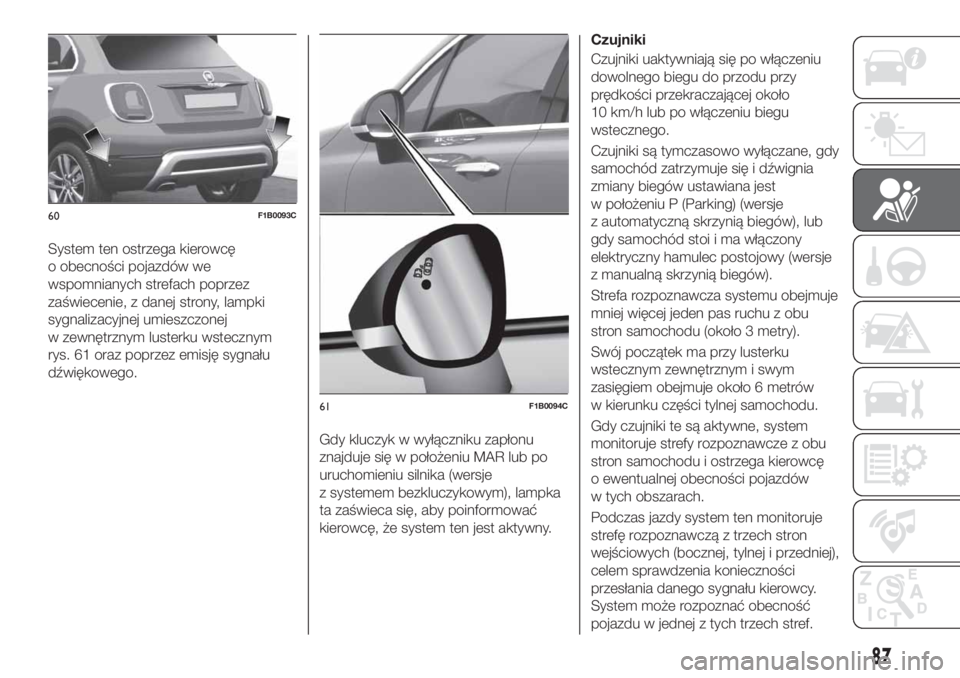

System ten ostrzega kierowcę
o obecności pojazdów we
wspomnianych strefach poprzez
zaświecenie, z danej strony, lampki
sygnalizacyjnej umieszczonej
w zewnętrznym lusterku wstecznym
rys. 61 oraz poprzez emisję sygnału
dźwiękowego.
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR lub po
uruchomieniu silnika (wersje
z systemem bezkluczykowym), lampka
ta zaświeca się, aby poinformować
kierowcę, że system ten jest aktywny.Czujniki
Czujniki uaktywniają się po włączeniu
dowolnego biegu do przodu przy
prędkości przekraczającej około
10 km/h lub po włączeniu biegu
wstecznego.
Czujniki są tymczasowo wyłączane, gdy
samochód zatrzymuje się i dźwignia
zmiany biegów ustawiana jest
w położeniu P (Parking) (wersje
z automatyczną skrzynią biegów), lub
gdy samochód stoi i ma włączony
elektryczny hamulec postojowy (wersje
z manualną skrzynią biegów).
Strefa rozpoznawcza systemu obejmuje
mniej więcej jeden pas ruchu z obu
stron samochodu (około 3 metry).
Swój początek ma przy lusterku
wstecznym zewnętrznym i swym
zasięgiem obejmuje około 6 metrów
w kierunku części tylnej samochodu.
Gdy czujniki te są aktywne, system
monitoruje strefy rozpoznawcze z obu
stron samochodu i ostrzega kierowcę
o ewentualnej obecności pojazdów
w tych obszarach.
Podczas jazdy system ten monitoruje
strefę rozpoznawczą z trzech stron
wejściowych (bocznej, tylnej i przedniej),
celem sprawdzenia konieczności
przesłania danego sygnału kierowcy.
System może rozpoznać obecność
pojazdu w jednej z tych trzech stref.
60F1B0093C
61F1B0094C
87
Page 90 of 300

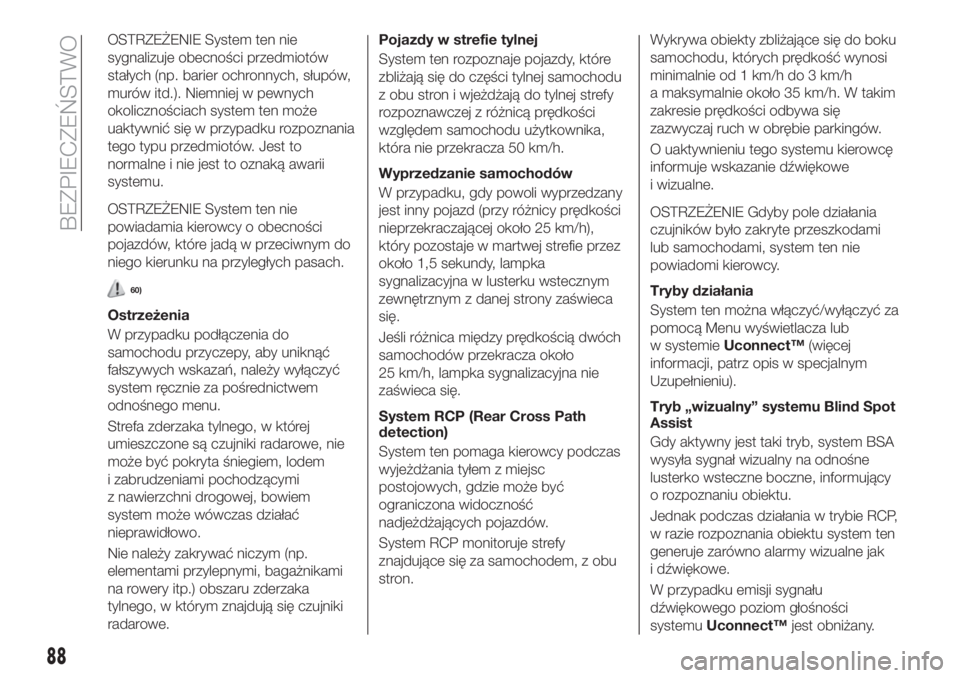

OSTRZEŻENIE System ten nie
sygnalizuje obecności przedmiotów
stałych (np. barier ochronnych, słupów,
murów itd.). Niemniej w pewnych
okolicznościach system ten może
uaktywnić się w przypadku rozpoznania
tego typu przedmiotów. Jest to
normalne i nie jest to oznaką awarii
systemu.
OSTRZEŻENIE System ten nie
powiadamia kierowcy o obecności
pojazdów, które jadą w przeciwnym do
niego kierunku na przyległych pasach.
60)
Ostrzeżenia
W przypadku podłączenia do
samochodu przyczepy, aby uniknąć
fałszywych wskazań, należy wyłączyć
system ręcznie za pośrednictwem
odnośnego menu.
Strefa zderzaka tylnego, w której
umieszczone są czujniki radarowe, nie
może być pokryta śniegiem, lodem
i zabrudzeniami pochodzącymi
z nawierzchni drogowej, bowiem
system może wówczas działać
nieprawidłowo.
Nie należy zakrywać niczym (np.
elementami przylepnymi, bagażnikami
na rowery itp.) obszaru zderzaka
tylnego, w którym znajdują się czujniki
radarowe.Pojazdy w strefie tylnej
System ten rozpoznaje pojazdy, które
zbliżają się do części tylnej samochodu
z obu stron i wjeżdżają do tylnej strefy
rozpoznawczej z różnicą prędkości
względem samochodu użytkownika,
która nie przekracza 50 km/h.
Wyprzedzanie samochodów
W przypadku, gdy powoli wyprzedzany
jest inny pojazd (przy różnicy prędkości
nieprzekraczającej około 25 km/h),
który pozostaje w martwej strefie przez
około 1,5 sekundy, lampka
sygnalizacyjna w lusterku wstecznym
zewnętrznym z danej strony zaświeca
się.
Jeśli różnica między prędkością dwóch
samochodów przekracza około
25 km/h, lampka sygnalizacyjna nie
zaświeca się.
System RCP (Rear Cross Path
detection)
System ten pomaga kierowcy podczas
wyjeżdżania tyłem z miejsc
postojowych, gdzie może być
ograniczona widoczność
nadjeżdżających pojazdów.
System RCP monitoruje strefy
znajdujące się za samochodem, z obu
stron.Wykrywa obiekty zbliżające się do boku
samochodu, których prędkość wynosi
minimalnie od 1 km/h do 3 km/h
a maksymalnie około 35 km/h. W takim
zakresie prędkości odbywa się
zazwyczaj ruch w obrębie parkingów.
O uaktywnieniu tego systemu kierowcę
informuje wskazanie dźwiękowe
i wizualne.
OSTRZEŻENIE Gdyby pole działania
czujników było zakryte przeszkodami
lub samochodami, system ten nie
powiadomi kierowcy.
Tryby działania
System ten można włączyć/wyłączyć za
pomocą Menu wyświetlacza lub
w systemieUconnect™(więcej
informacji, patrz opis w specjalnym
Uzupełnieniu).
Tryb „wizualny” systemu Blind Spot
Assist
Gdy aktywny jest taki tryb, system BSA
wysyła sygnał wizualny na odnośne
lusterko wsteczne boczne, informujący
o rozpoznaniu obiektu.
Jednak podczas działania w trybie RCP,
w razie rozpoznania obiektu system ten
generuje zarówno alarmy wizualne jak
i dźwiękowe.
W przypadku emisji sygnału
dźwiękowego poziom głośności
systemuUconnect™jest obniżany.
88
BEZPIECZEŃSTWO
