Prawidłową regulację uzyskuje się, gdy
taśma przechodzi mniej więcej
w połowie końcowego odcinka
ramienia i szyi.
UWAGA
71)Podczas jazdy nie należy naciskać
przycisku C.
72)Należy pamiętać, że w razie
gwałtownego zderzenia pasażerowie
siedzeń tylnych, którzy nie zapną pasów
bezpieczeństwa, poza tym że są narażeni
na obrażenia, stanowią poważne
zagrożenie dla pasażera i kierowcy na
siedzeniach przednich.
73)Regulację wysokości mocowania pasa
bezpieczeństwa należy wykonać
w samochodzie zatrzymanym.
74)Po wykonaniu regulacji wysokości
należy zawsze sprawdzić, czy uchwyt jest
prawidłowo zablokowany w jednym
z przewidzianych położeń. W tym celu
należy, przy zwolnionych przyciskach A,
wywrzeć dodatkowy nacisk w dół, aby
umożliwić zatrzaśnięcie mechanizmu
mocującego, gdyby to nie nastąpiło
w jednej z określonych pozycji.

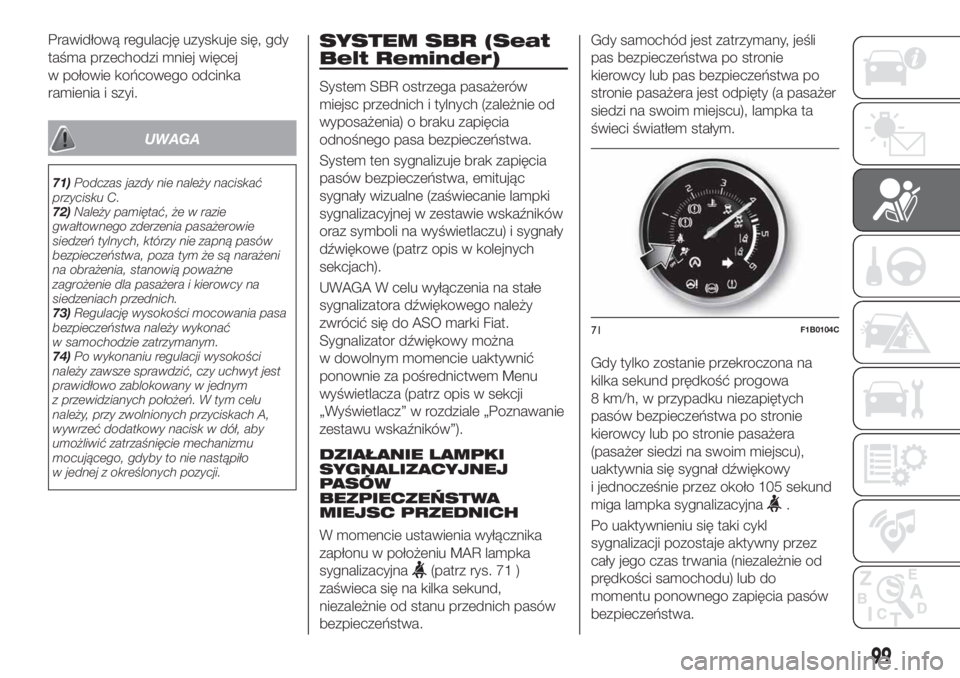

SYSTEM SBR (Seat
Belt Reminder)
System SBR ostrzega pasażerów
miejsc przednich i tylnych (zależnie od
wyposażenia) o braku zapięcia
odnośnego pasa bezpieczeństwa.
System ten sygnalizuje brak zapięcia
pasów bezpieczeństwa, emitując
sygnały wizualne (zaświecanie lampki
sygnalizacyjnej w zestawie wskaźników
oraz symboli na wyświetlaczu) i sygnały
dźwiękowe (patrz opis w kolejnych
sekcjach).
UWAGA W celu wyłączenia na stałe
sygnalizatora dźwiękowego należy
zwrócić się do ASO marki Fiat.
Sygnalizator dźwiękowy można
w dowolnym momencie uaktywnić
ponownie za pośrednictwem Menu
wyświetlacza (patrz opis w sekcji
„Wyświetlacz” w rozdziale „Poznawanie
zestawu wskaźników”).
DZIAŁANIE LAMPKI
SYGNALIZACYJNEJ
PASÓW
BEZPIECZEŃSTWA
MIEJSC PRZEDNICH
W momencie ustawienia wyłącznika
zapłonu w położeniu MAR lampka
sygnalizacyjna
(patrz rys. 71 )
zaświeca się na kilka sekund,
niezależnie od stanu przednich pasów
bezpieczeństwa.Gdy samochód jest zatrzymany, jeśli
pas bezpieczeństwa po stronie
kierowcy lub pas bezpieczeństwa po
stronie pasażera jest odpięty (a pasażer
siedzi na swoim miejscu), lampka ta
świeci światłem stałym.
Gdy tylko zostanie przekroczona na
kilka sekund prędkość progowa
8 km/h, w przypadku niezapiętych
pasów bezpieczeństwa po stronie
kierowcy lub po stronie pasażera
(pasażer siedzi na swoim miejscu),
uaktywnia się sygnał dźwiękowy
i jednocześnie przez około 105 sekund
miga lampka sygnalizacyjna
.
Po uaktywnieniu się taki cykl
sygnalizacji pozostaje aktywny przez
cały jego czas trwania (niezależnie od
prędkości samochodu) lub do
momentu ponownego zapięcia pasów
bezpieczeństwa.
71F1B0104C
99

W przypadku włączenia biegu
wstecznego podczas cyklu
powiadomień sygnalizacja dźwiękowa
jest wyłączana, a lampka sygnalizacyjna
świeci światłem stałym. Cykl
sygnalizacji zostanie uaktywniony
ponownie, gdy tylko prędkość
ponownie przekroczy 8 km/h.
DZIAŁANIE IKON PASÓW
BEZPIECZEŃSTWA
MIEJSC TYLNYCH

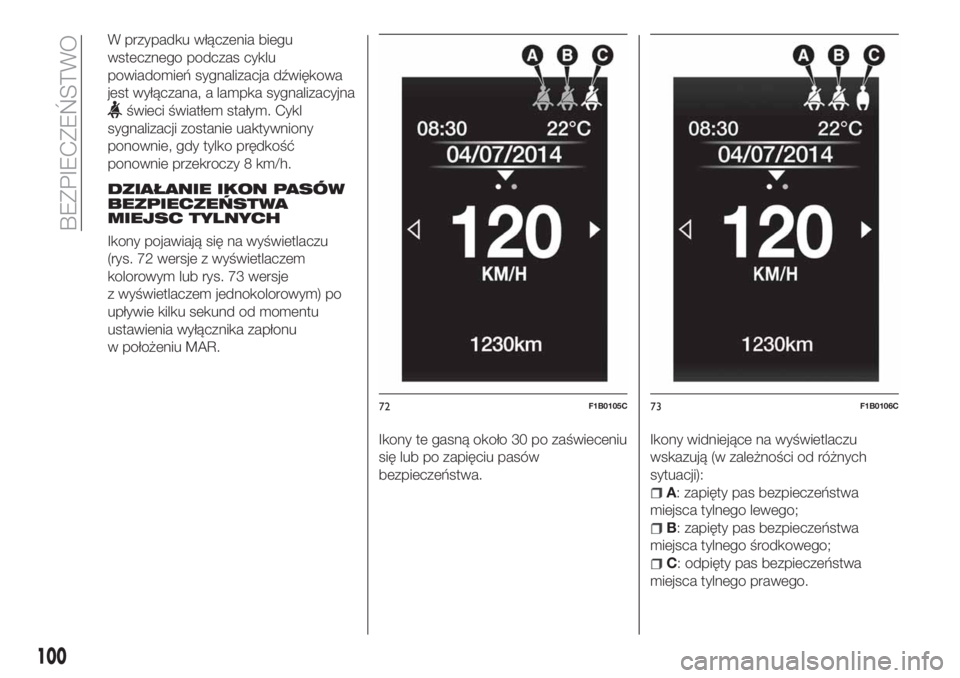

Ikony pojawiają się na wyświetlaczu
(rys. 72 wersje z wyświetlaczem
kolorowym lub rys. 73 wersje
z wyświetlaczem jednokolorowym) po
upływie kilku sekund od momentu
ustawienia wyłącznika zapłonu
w położeniu MAR.
Ikony te gasną około 30 po zaświeceniu
się lub po zapięciu pasów
bezpieczeństwa.Ikony widniejące na wyświetlaczu
wskazują (w zależności od różnych
sytuacji):
A: zapięty pas bezpieczeństwa
miejsca tylnego lewego;
B: zapięty pas bezpieczeństwa
miejsca tylnego środkowego;
C: odpięty pas bezpieczeństwa
miejsca tylnego prawego.
72F1B0105C73F1B0106C
100
BEZPIECZEŃSTWO

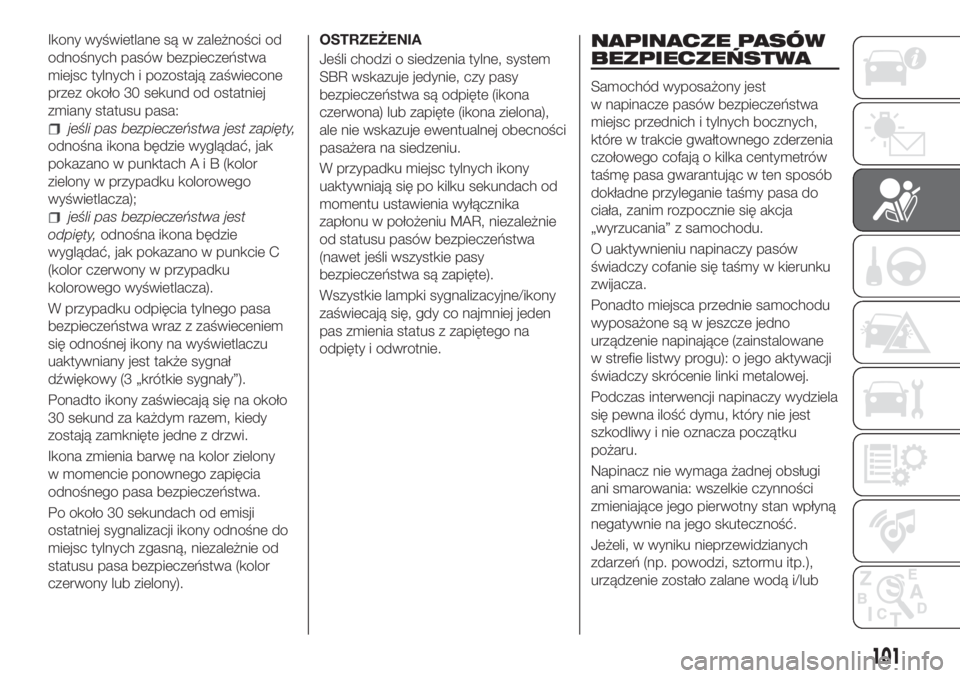

Ikony wyświetlane są w zależności od
odnośnych pasów bezpieczeństwa
miejsc tylnych i pozostają zaświecone
przez około 30 sekund od ostatniej
zmiany statusu pasa:
jeśli pas bezpieczeństwa jest zapięty,
odnośna ikona będzie wyglądać, jak
pokazano w punktachAiB(kolor
zielony w przypadku kolorowego
wyświetlacza);
jeśli pas bezpieczeństwa jest
odpięty,odnośna ikona będzie
wyglądać, jak pokazano w punkcie C
(kolor czerwony w przypadku
kolorowego wyświetlacza).
W przypadku odpięcia tylnego pasa
bezpieczeństwa wraz z zaświeceniem
się odnośnej ikony na wyświetlaczu
uaktywniany jest także sygnał
dźwiękowy (3 „krótkie sygnały”).
Ponadto ikony zaświecają się na około
30 sekund za każdym razem, kiedy
zostają zamknięte jedne z drzwi.
Ikona zmienia barwę na kolor zielony
w momencie ponownego zapięcia
odnośnego pasa bezpieczeństwa.
Po około 30 sekundach od emisji
ostatniej sygnalizacji ikony odnośne do
miejsc tylnych zgasną, niezależnie od
statusu pasa bezpieczeństwa (kolor
czerwony lub zielony).OSTRZEŻENIA
Jeśli chodzi o siedzenia tylne, system
SBR wskazuje jedynie, czy pasy
bezpieczeństwa są odpięte (ikona
czerwona) lub zapięte (ikona zielona),
ale nie wskazuje ewentualnej obecności
pasażera na siedzeniu.
W przypadku miejsc tylnych ikony
uaktywniają się po kilku sekundach od
momentu ustawienia wyłącznika
zapłonu w położeniu MAR, niezależnie
od statusu pasów bezpieczeństwa
(nawet jeśli wszystkie pasy
bezpieczeństwa są zapięte).
Wszystkie lampki sygnalizacyjne/ikony
zaświecają się, gdy co najmniej jeden
pas zmienia status z zapiętego na
odpięty i odwrotnie.
NAPINACZE PASÓW
BEZPIECZEŃSTWA
Samochód wyposażony jest
w napinacze pasów bezpieczeństwa
miejsc przednich i tylnych bocznych,
które w trakcie gwałtownego zderzenia
czołowego cofają o kilka centymetrów
taśmę pasa gwarantując w ten sposób
dokładne przyleganie taśmy pasa do
ciała, zanim rozpocznie się akcja
„wyrzucania” z samochodu.
O uaktywnieniu napinaczy pasów
świadczy cofanie się taśmy w kierunku
zwijacza.
Ponadto miejsca przednie samochodu
wyposażone są w jeszcze jedno
urządzenie napinające (zainstalowane
w strefie listwy progu): o jego aktywacji
świadczy skrócenie linki metalowej.
Podczas interwencji napinaczy wydziela
się pewna ilość dymu, który nie jest
szkodliwy i nie oznacza początku
pożaru.
Napinacz nie wymaga żadnej obsługi
ani smarowania: wszelkie czynności
zmieniające jego pierwotny stan wpłyną
negatywnie na jego skuteczność.
Jeżeli, w wyniku nieprzewidzianych
zdarzeń (np. powodzi, sztormu itp.),
urządzenie zostało zalane wodą i/lub
101

błotem, należy zwrócić się do ASO
marki Fiat w celu dokonania jego
wymiany.
OSTRZEŻENIE W celu zapewnienia
maksymalnej ochrony dzięki działaniu
napinacza należy ustawić taśmę pasa
bezpieczeństwa w taki sposób, aby
ściśle przylegała ona do klatki
piersiowej i do bioder.
OGRANICZNIKI
OBCIĄŻENIA
75)
41)
W celu zwiększenia ochrony dla
pasażerów w przypadku kolizji zwijacze
przednich pasów bezpieczeństwa
wyposażone są w urządzenia
wewnętrzne, które umożliwiają
odpowiednią regulację siły oddziałującej
na klatkę piersiową i na ramiona
podczas akcji przytrzymywania przez
pas, w przypadku zderzenia
czołowego.
OSTRZEŻENIA
DOTYCZĄCE UŻYCIA
PASÓW
BEZPIECZEŃSTWA
76) 77) 78)
Użycie pasów bezpieczeństwa jest
konieczne również w przypadku kobiet
w ciąży: zarówno dla osoby ciężarnej
jak i dla dziecka zagrożeniew przypadku zderzenia jest mniejsze,
jeżeli pas bezpieczeństwa będzie
zapięty.

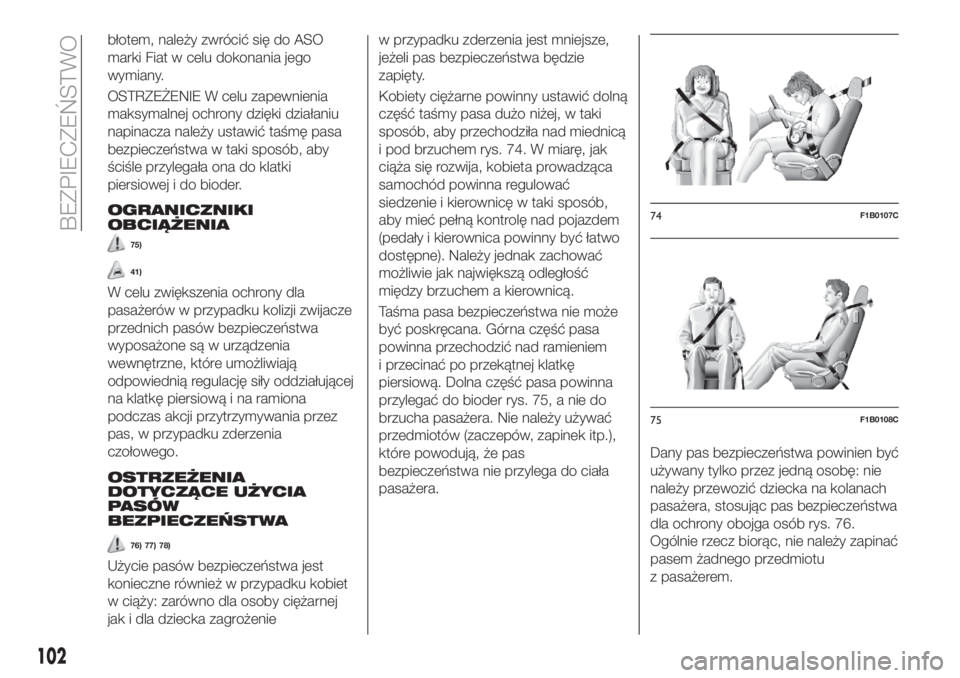

Kobiety ciężarne powinny ustawić dolną
część taśmy pasa dużo niżej, w taki
sposób, aby przechodziła nad miednicą
i pod brzuchem rys. 74. W miarę, jak
ciąża się rozwija, kobieta prowadząca
samochód powinna regulować
siedzenie i kierownicę w taki sposób,
aby mieć pełną kontrolę nad pojazdem
(pedały i kierownica powinny być łatwo
dostępne). Należy jednak zachować
możliwie jak największą odległość
między brzuchem a kierownicą.
Taśma pasa bezpieczeństwa nie może
być poskręcana. Górna część pasa
powinna przechodzić nad ramieniem
i przecinać po przekątnej klatkę
piersiową. Dolna część pasa powinna
przylegać do bioder rys. 75, a nie do
brzucha pasażera. Nie należy używać
przedmiotów (zaczepów, zapinek itp.),
które powodują, że pas
bezpieczeństwa nie przylega do ciała
pasażera.Dany pas bezpieczeństwa powinien być
używany tylko przez jedną osobę: nie
należy przewozić dziecka na kolanach
pasażera, stosując pas bezpieczeństwa
dla ochrony obojga osób rys. 76.
Ogólnie rzecz biorąc, nie należy zapinać
pasem żadnego przedmiotu
z pasażerem.
74F1B0107C
75F1B0108C
102
BEZPIECZEŃSTWO

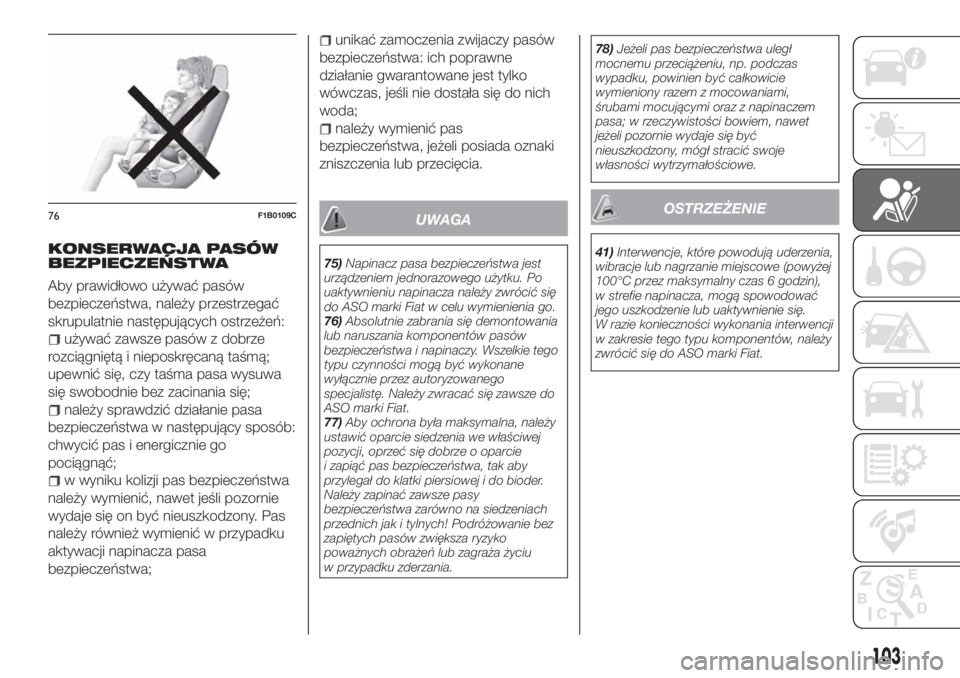

KONSERWACJA PASÓW
BEZPIECZEŃSTWA
Aby prawidłowo używać pasów
bezpieczeństwa, należy przestrzegać
skrupulatnie następujących ostrzeżeń:
używać zawsze pasów z dobrze
rozciągniętą i nieposkręcaną taśmą;
upewnić się, czy taśma pasa wysuwa
się swobodnie bez zacinania się;
należy sprawdzić działanie pasa
bezpieczeństwa w następujący sposób:
chwycić pas i energicznie go
pociągnąć;
w wyniku kolizji pas bezpieczeństwa
należy wymienić, nawet jeśli pozornie
wydaje się on być nieuszkodzony. Pas
należy również wymienić w przypadku
aktywacji napinacza pasa
bezpieczeństwa;
unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne
działanie gwarantowane jest tylko
wówczas, jeśli nie dostała się do nich
woda;
należy wymienić pas
bezpieczeństwa, jeżeli posiada oznaki
zniszczenia lub przecięcia.
UWAGA
75)Napinacz pasa bezpieczeństwa jest
urządzeniem jednorazowego użytku. Po
uaktywnieniu napinacza należy zwrócić się
do ASO marki Fiat w celu wymienienia go.
76)Absolutnie zabrania się demontowania
lub naruszania komponentów pasów
bezpieczeństwa i napinaczy. Wszelkie tego
typu czynności mogą być wykonane
wyłącznie przez autoryzowanego
specjalistę. Należy zwracać się zawsze do
ASO marki Fiat.
77)Aby ochrona była maksymalna, należy
ustawić oparcie siedzenia we właściwej
pozycji, oprzeć się dobrze o oparcie
i zapiąć pas bezpieczeństwa, tak aby
przylegał do klatki piersiowej i do bioder.
Należy zapinać zawsze pasy
bezpieczeństwa zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie bez
zapiętych pasów zwiększa ryzyko
poważnych obrażeń lub zagraża życiu
w przypadku zderzania.78)Jeżeli pas bezpieczeństwa uległ
mocnemu przeciążeniu, np. podczas
wypadku, powinien być całkowicie
wymieniony razem z mocowaniami,
śrubami mocującymi oraz z napinaczem
pasa; w rzeczywistości bowiem, nawet
jeżeli pozornie wydaje się być
nieuszkodzony, mógł stracić swoje
własności wytrzymałościowe.
OSTRZEŻENIE
41)Interwencje, które powodują uderzenia,
wibracje lub nagrzanie miejscowe (powyżej
100°C przez maksymalny czas 6 godzin),
w strefie napinacza, mogą spowodować
jego uszkodzenie lub uaktywnienie się.
W razie konieczności wykonania interwencji
w zakresie tego typu komponentów, należy
zwrócić się do ASO marki Fiat.
76F1B0109C
103

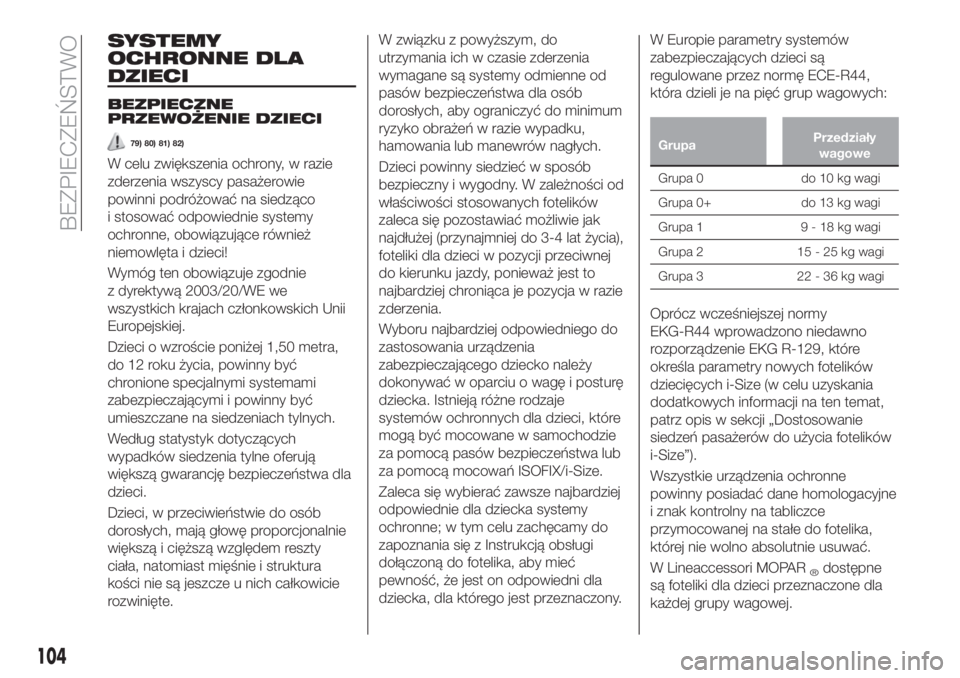

SYSTEMY
OCHRONNE DLA
DZIECI
BEZPIECZNE
PRZEWOŻENIE DZIECI
79) 80) 81) 82)
W celu zwiększenia ochrony, w razie
zderzenia wszyscy pasażerowie
powinni podróżować na siedząco
i stosować odpowiednie systemy
ochronne, obowiązujące również
niemowlęta i dzieci!
Wymóg ten obowiązuje zgodnie
z dyrektywą 2003/20/WE we
wszystkich krajach członkowskich Unii
Europejskiej.
Dzieci o wzroście poniżej 1,50 metra,
do 12 roku życia, powinny być
chronione specjalnymi systemami
zabezpieczającymi i powinny być
umieszczane na siedzeniach tylnych.
Według statystyk dotyczących
wypadków siedzenia tylne oferują
większą gwarancję bezpieczeństwa dla
dzieci.
Dzieci, w przeciwieństwie do osób
dorosłych, mają głowę proporcjonalnie
większą i cięższą względem reszty
ciała, natomiast mięśnie i struktura
kości nie są jeszcze u nich całkowicie
rozwinięte.W związku z powyższym, do
utrzymania ich w czasie zderzenia
wymagane są systemy odmienne od
pasów bezpieczeństwa dla osób
dorosłych, aby ograniczyć do minimum
ryzyko obrażeń w razie wypadku,
hamowania lub manewrów nagłych.
Dzieci powinny siedzieć w sposób
bezpieczny i wygodny. W zależności od
właściwości stosowanych fotelików
zaleca się pozostawiać możliwie jak
najdłużej (przynajmniej do 3-4 lat życia),
foteliki dla dzieci w pozycji przeciwnej
do kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia.
Wyboru najbardziej odpowiedniego do
zastosowania urządzenia
zabezpieczającego dziecko należy
dokonywać w oparciu o wagę i posturę
dziecka. Istnieją różne rodzaje
systemów ochronnych dla dzieci, które
mogą być mocowane w samochodzie
za pomocą pasów bezpieczeństwa lub
za pomocą mocowań ISOFIX/i-Size.
Zaleca się wybierać zawsze najbardziej
odpowiednie dla dziecka systemy
ochronne; w tym celu zachęcamy do
zapoznania się z Instrukcją obsługi
dołączoną do fotelika, aby mieć
pewność, że jest on odpowiedni dla
dziecka, dla którego jest przeznaczony.W Europie parametry systemów
zabezpieczających dzieci są
regulowane przez normę ECE-R44,
która dzieli je na pięć grup wagowych:
GrupaPrzedziały
wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9 - 18 kg wagi
Grupa 2 15 - 25 kg wagi
Grupa 3 22 - 36 kg wagi
Oprócz wcześniejszej normy
EKG-R44 wprowadzono niedawno
rozporządzenie EKG R-129, które
określa parametry nowych fotelików
dziecięcych i-Size (w celu uzyskania
dodatkowych informacji na ten temat,
patrz opis w sekcji „Dostosowanie
siedzeń pasażerów do użycia fotelików
i-Size”).
Wszystkie urządzenia ochronne
powinny posiadać dane homologacyjne
i znak kontrolny na tabliczce
przymocowanej na stałe do fotelika,
której nie wolno absolutnie usuwać.
W Lineaccessori MOPAR
®dostępne
są foteliki dla dzieci przeznaczone dla
każdej grupy wagowej.
104
BEZPIECZEŃSTWO

Zaleca się stosować te właśnie foteliki,
ponieważ zaprojektowane zostały
specjalnie dla samochodów marki Fiat.
OSTRZEŻENIE Niektóre foteliki
uniwersalne, aby można je było
prawidłowo zamontować
w samochodzie, wymagają
zastosowania produktu akcesoryjnego
(podstawy) sprzedawanego oddzielnie
przez producenta fotelika. Dlatego FCA
zaleca upewnić się u sprzedawcy co do
możliwości zainstalowania pożądanego
fotelika w posiadanym samochodzie
przed zakupieniem go, wykonując
próbę instalacji.
INSTALACJA FOTELIKA
DZIECIĘCEGO Z PASAMI
BEZPIECZEŃSTWA
Foteliki typu uniwersalnego, które
mocowane są tylko pasami
bezpieczeństwa, posiadają
homologację w oparciu o normę EKG
R44 i podzielone są na różne grupy
wagowe.
83) 84) 85) 86)
OSTRZEŻENIE Rysunki przedstawiono
jedynie orientacyjnie dla celów
montażowych. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.

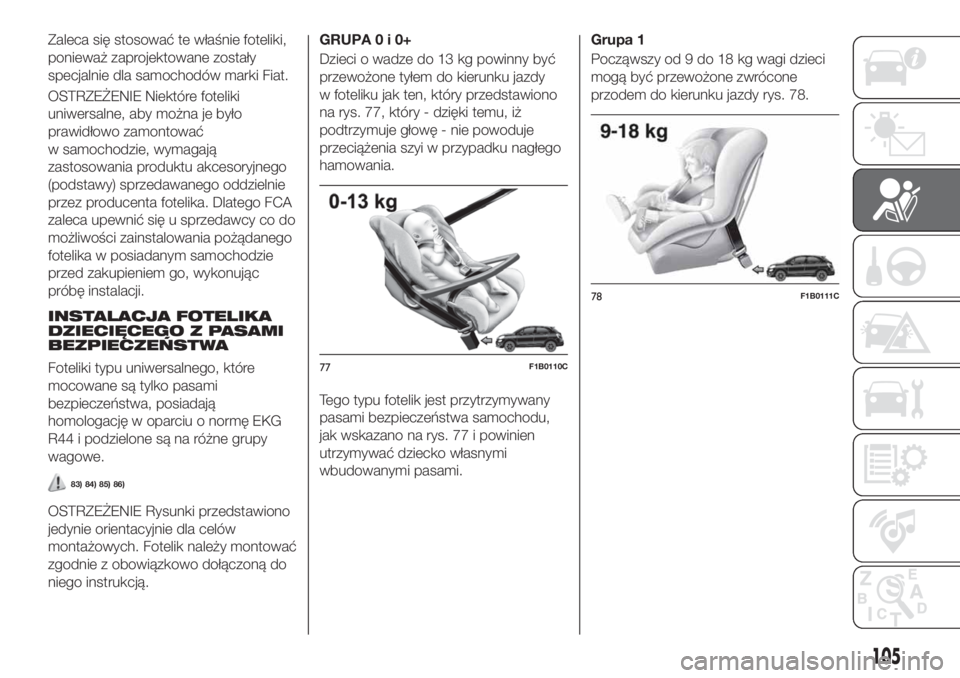

GRUPA0i0+
Dzieci o wadze do 13 kg powinny być
przewożone tyłem do kierunku jazdy
w foteliku jak ten, który przedstawiono
na rys. 77, który - dzięki temu, iż
podtrzymuje głowę - nie powoduje
przeciążenia szyi w przypadku nagłego
hamowania.
Tego typu fotelik jest przytrzymywany
pasami bezpieczeństwa samochodu,
jak wskazano na rys. 77 i powinien
utrzymywać dziecko własnymi
wbudowanymi pasami.Grupa 1
Począwszy od 9 do 18 kg wagi dzieci
mogą być przewożone zwrócone
przodem do kierunku jazdy rys. 78.
77F1B0110C
78F1B0111C
105

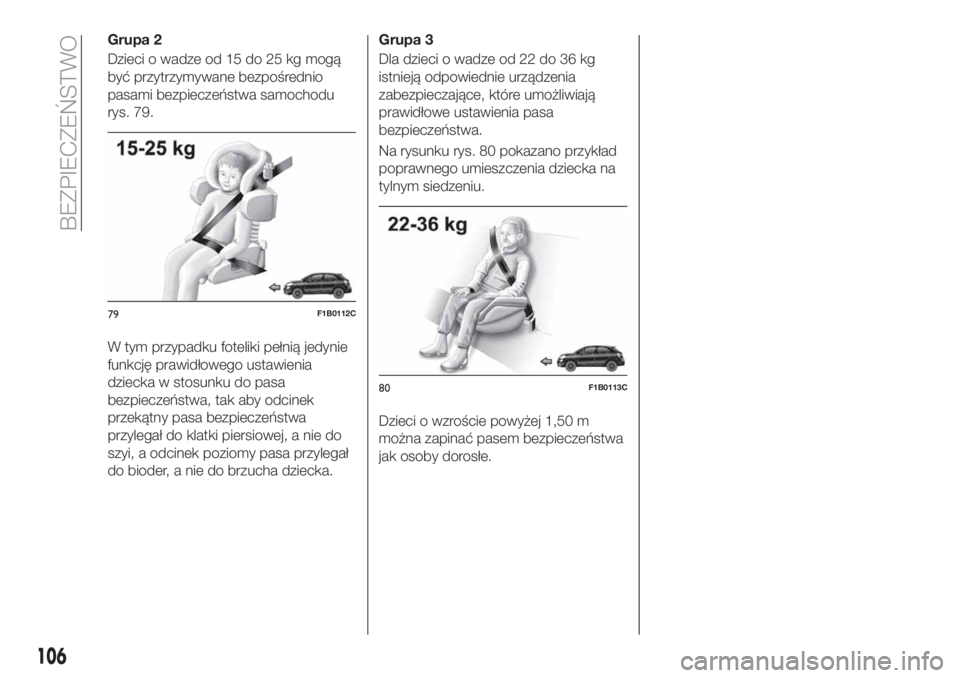

Grupa 2
Dzieci o wadze od 15 do 25 kg mogą
być przytrzymywane bezpośrednio
pasami bezpieczeństwa samochodu
rys. 79.
W tym przypadku foteliki pełnią jedynie
funkcję prawidłowego ustawienia
dziecka w stosunku do pasa
bezpieczeństwa, tak aby odcinek
przekątny pasa bezpieczeństwa
przylegał do klatki piersiowej, a nie do
szyi, a odcinek poziomy pasa przylegał
do bioder, a nie do brzucha dziecka.Grupa 3
Dla dzieci o wadze od 22 do 36 kg
istnieją odpowiednie urządzenia
zabezpieczające, które umożliwiają
prawidłowe ustawienia pasa
bezpieczeństwa.
Na rysunku rys. 80 pokazano przykład
poprawnego umieszczenia dziecka na
tylnym siedzeniu.
Dzieci o wzroście powyżej 1,50 m
można zapinać pasem bezpieczeństwa
jak osoby dorosłe.
79F1B0112C
80F1B0113C
106
BEZPIECZEŃSTWO

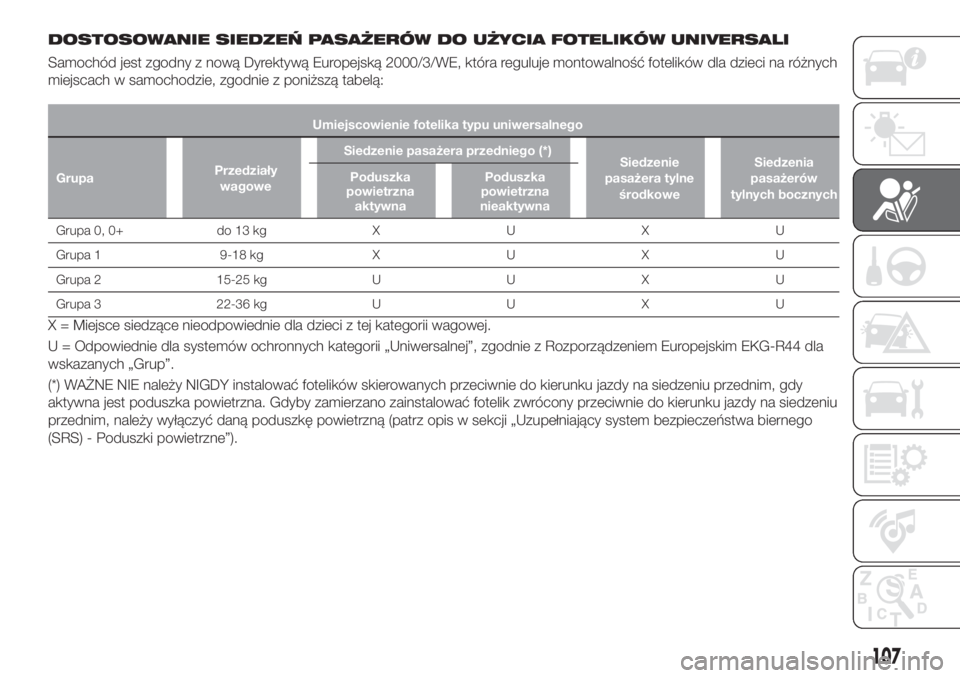

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW UNIVERSALI
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE, która reguluje montowalność fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą:
Umiejscowienie fotelika typu uniwersalnego
GrupaPrzedziały
wagoweSiedzenie pasażera przedniego (*)
Siedzenie
pasażera tylne
środkoweSiedzenia
pasażerów
tylnych bocznych Poduszka
powietrzna
aktywnaPoduszka
powietrzna
nieaktywna
Grupa 0, 0+ do 13 kg X U X U
Grupa 1 9-18 kg X U X U
Grupa 2 15-25 kg U U X U
Grupa 3 22-36 kg U U X U
X = Miejsce siedzące nieodpowiednie dla dzieci z tej kategorii wagowej.
U = Odpowiednie dla systemów ochronnych kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim EKG-R44 dla
wskazanych „Grup”.
(*) WAŻNE NIE należy NIGDY instalować fotelików skierowanych przeciwnie do kierunku jazdy na siedzeniu przednim, gdy
aktywna jest poduszka powietrzna. Gdyby zamierzano zainstalować fotelik zwrócony przeciwnie do kierunku jazdy na siedzeniu
przednim, należy wyłączyć daną poduszkę powietrzną (patrz opis w sekcji „Uzupełniający system bezpieczeństwa biernego
(SRS) - Poduszki powietrzne”).
107

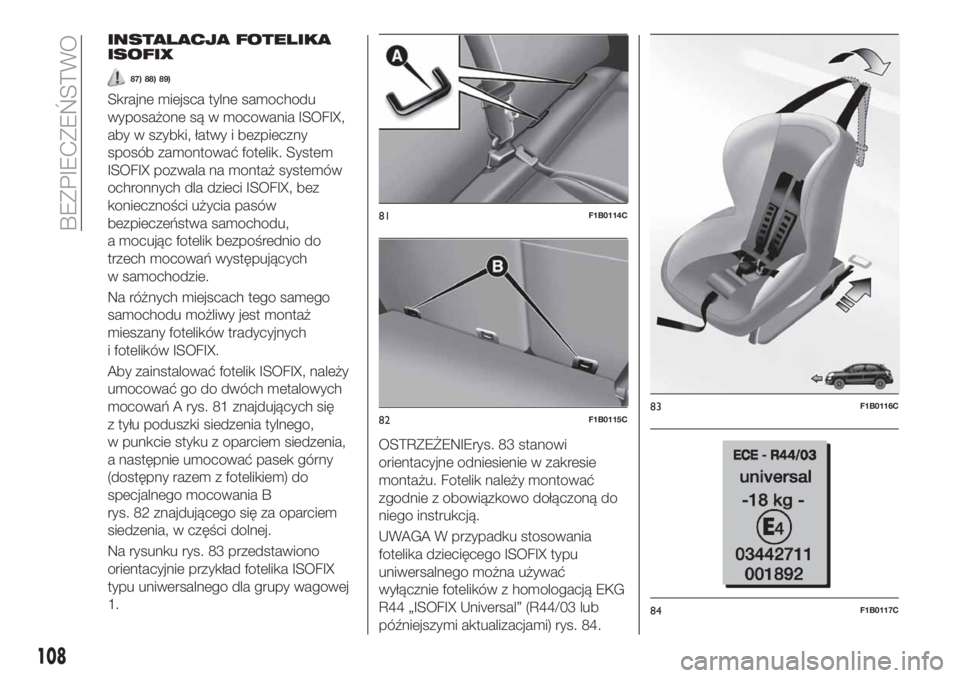

INSTALACJA FOTELIKA
ISOFIX
87) 88) 89)
Skrajne miejsca tylne samochodu
wyposażone są w mocowania ISOFIX,
aby w szybki, łatwy i bezpieczny
sposób zamontować fotelik. System
ISOFIX pozwala na montaż systemów
ochronnych dla dzieci ISOFIX, bez
konieczności użycia pasów
bezpieczeństwa samochodu,
a mocując fotelik bezpośrednio do
trzech mocowań występujących
w samochodzie.
Na różnych miejscach tego samego
samochodu możliwy jest montaż
mieszany fotelików tradycyjnych
i fotelików ISOFIX.
Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań A rys. 81 znajdujących się
z tyłu poduszki siedzenia tylnego,
w punkcie styku z oparciem siedzenia,
a następnie umocować pasek górny
(dostępny razem z fotelikiem) do
specjalnego mocowania B
rys. 82 znajdującego się za oparciem
siedzenia, w części dolnej.
Na rysunku rys. 83 przedstawiono
orientacyjnie przykład fotelika ISOFIX
typu uniwersalnego dla grupy wagowej
1.
OSTRZEŻENIErys. 83 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
UWAGA W przypadku stosowania
fotelika dziecięcego ISOFIX typu
uniwersalnego można używać
wyłącznie fotelików z homologacją EKG
R44 „ISOFIX Universal” (R44/03 lub
późniejszymi aktualizacjami) rys. 84.
81F1B0114C
82F1B0115C83F1B0116C
84F1B0117C
108
BEZPIECZEŃSTWO
