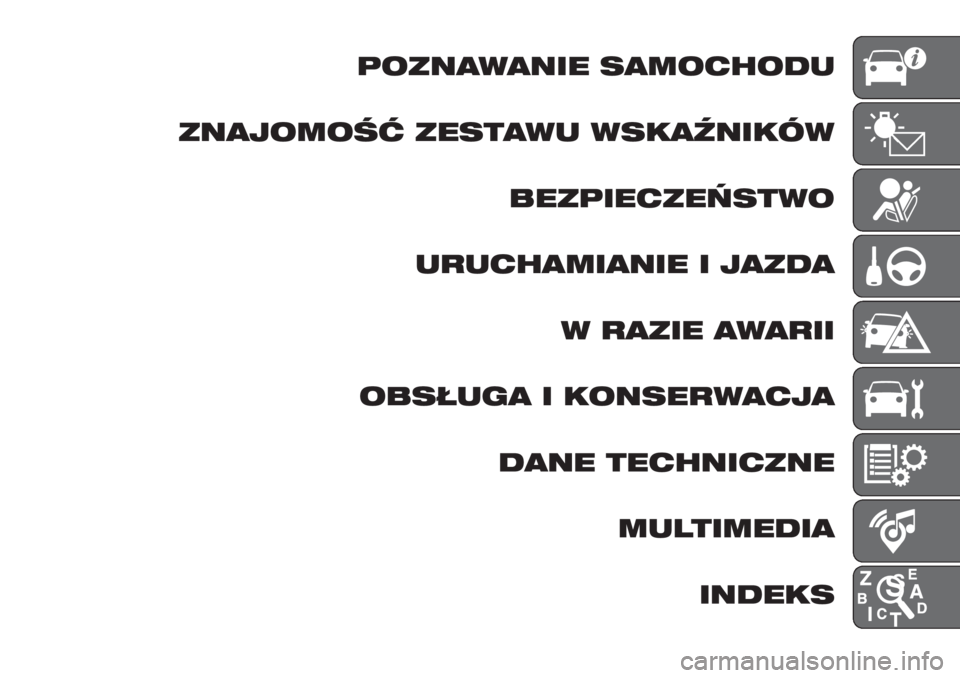

FIAT 500X 2018 Instrukcja obsługi (in Polish)

POZNAWANIE SAMOCHODU
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
BEZPIECZEŃSTWO
URUCHAMIANIE I JAZDA
W RAZIE AWARII
OBSŁUGA I KONSERWACJA
DANE TECHNICZNE
MULTIMEDIA
INDEKS

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja
w łatwy i bezpośredni sposób opisuje,
jak jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje pojazdu.DESKA ROZDZIELCZA.........12
KLUCZYKI.................13
WYŁĄCZNIK ZAPŁONU.........14
FIAT CODE.................16

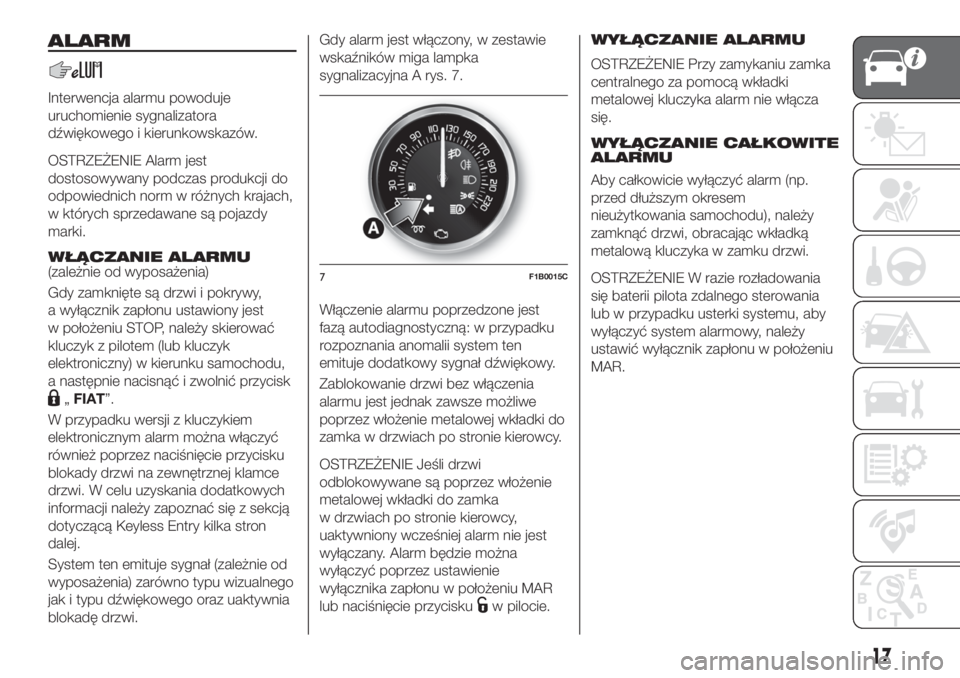

ALARM...................17

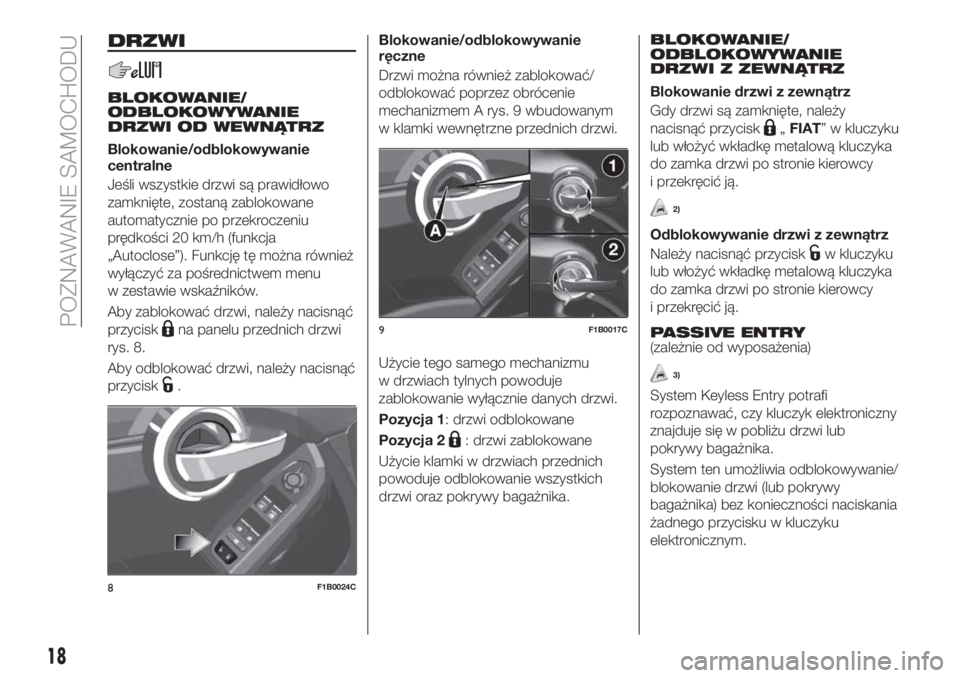

DRZWI....................18
SIEDZENIA.................21
ZAGŁÓWKI.................24
KIEROWNICA...............25
LUSTERKA WSTECZNE........26
ŚWIATŁA ZEWNĘTRZNE........28
OŚWIETLENIE WNĘTRZA.......32
WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY TYLNEJ.....33
KLIMATYZACJA..............37
ELEKTRYCZNE PODNOŚNIKI
SZYB....................42
ELEKTRYCZNIE STEROWANY
DACH OTWIERANY...........44
POKRYWA KOMORY SILNIKA....46
BAGAŻNIK.................47
WERSJA Z INSTALACJĄ LPG.....49
11

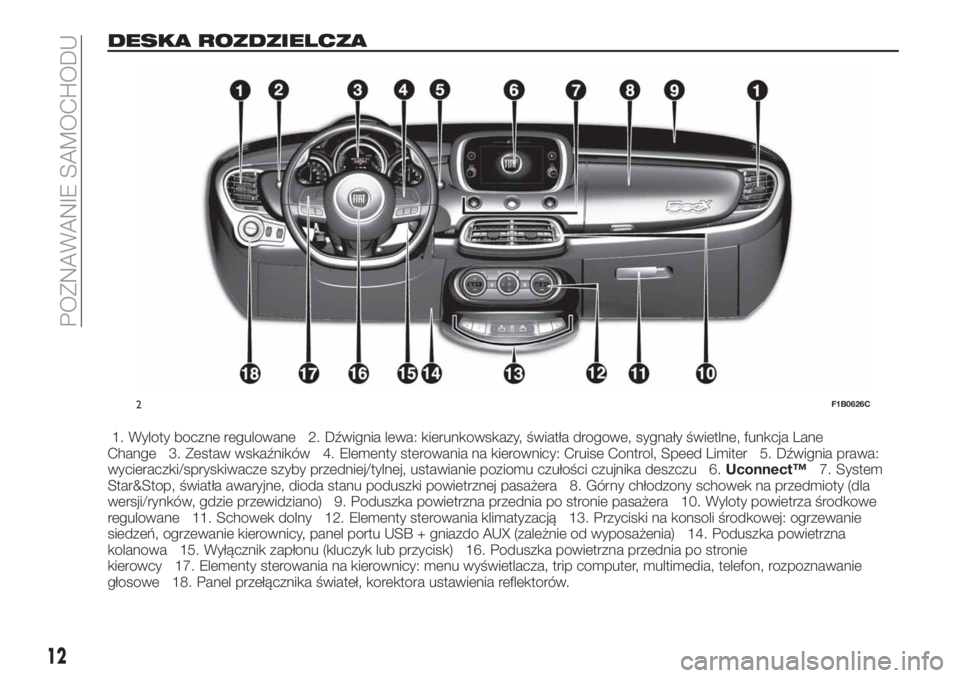

DESKA ROZDZIELCZA
1. Wyloty boczne regulowane 2. Dźwignia lewa: kierunkowskazy, światła drogowe, sygnały świetlne, funkcja Lane
Change 3. Zestaw wskaźników 4. Elementy sterowania na kierownicy: Cruise Control, Speed Limiter 5. Dźwignia prawa:
wycieraczki/spryskiwacze szyby przedniej/tylnej, ustawianie poziomu czułości czujnika deszczu 6.Uconnect™7. System
Star&Stop, światła awaryjne, dioda stanu poduszki powietrznej pasażera 8. Górny chłodzony schowek na przedmioty (dla
wersji/rynków, gdzie przewidziano) 9. Poduszka powietrzna przednia po stronie pasażera 10. Wyloty powietrza środkowe
regulowane 11. Schowek dolny 12. Elementy sterowania klimatyzacją 13. Przyciski na konsoli środkowej: ogrzewanie
siedzeń, ogrzewanie kierownicy, panel portu USB + gniazdo AUX (zależnie od wyposażenia) 14. Poduszka powietrzna
kolanowa 15. Wyłącznik zapłonu (kluczyk lub przycisk) 16. Poduszka powietrzna przednia po stronie
kierowcy 17. Elementy sterowania na kierownicy: menu wyświetlacza, trip computer, multimedia, telefon, rozpoznawanie
głosowe 18. Panel przełącznika świateł, korektora ustawienia reflektorów.
2F1B0626C
12
POZNAWANIE SAMOCHODU

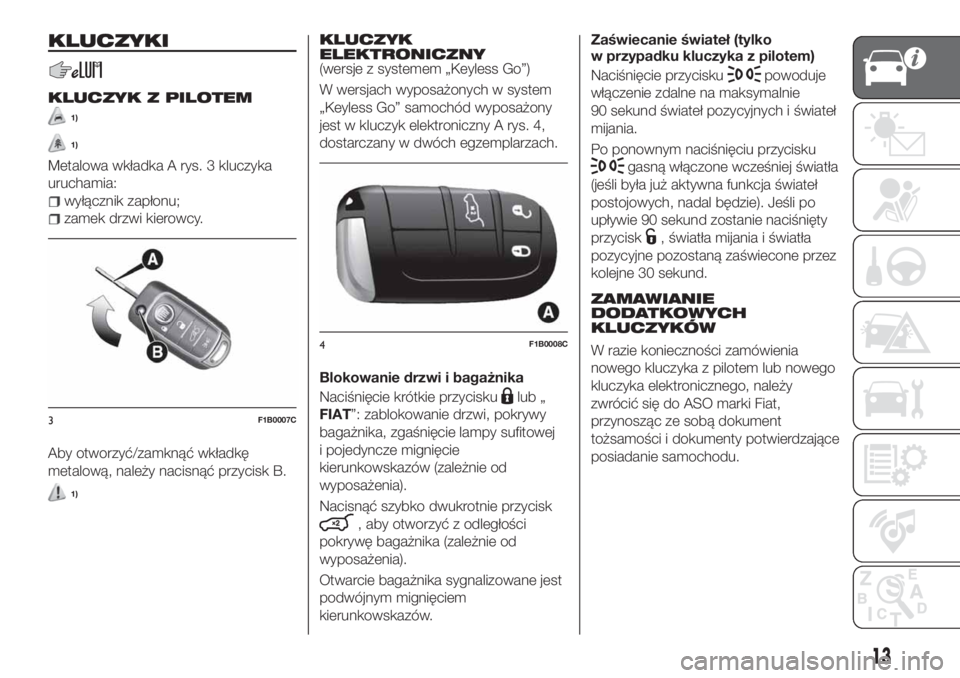

KLUCZYKI
KLUCZYK Z PILOTEM
1)
1)
Metalowa wkładka A rys. 3 kluczyka
uruchamia:
wyłącznik zapłonu;
zamek drzwi kierowcy.
Aby otworzyć/zamknąć wkładkę
metalową, należy nacisnąć przycisk B.
1)
KLUCZYK
ELEKTRONICZNY
(wersje z systemem „Keyless Go”)
W wersjach wyposażonych w system
„Keyless Go” samochód wyposażony
jest w kluczyk elektroniczny A rys. 4,
dostarczany w dwóch egzemplarzach.
Blokowanie drzwi i bagażnika
Naciśnięcie krótkie przycisku
lub „
FIAT”: zablokowanie drzwi, pokrywy
bagażnika, zgaśnięcie lampy sufitowej
i pojedyncze mignięcie
kierunkowskazów (zależnie od
wyposażenia).
Nacisnąć szybko dwukrotnie przycisk
, aby otworzyć z odległości
pokrywę bagażnika (zależnie od
wyposażenia).
Otwarcie bagażnika sygnalizowane jest
podwójnym mignięciem
kierunkowskazów.Zaświecanie świateł (tylko
w przypadku kluczyka z pilotem)
Naciśnięcie przycisku
powoduje
włączenie zdalne na maksymalnie
90 sekund świateł pozycyjnych i świateł
mijania.
Po ponownym naciśnięciu przycisku
gasną włączone wcześniej światła
(jeśli była już aktywna funkcja świateł
postojowych, nadal będzie). Jeśli po
upływie 90 sekund zostanie naciśnięty
przycisk
, światła mijania i światła
pozycyjne pozostaną zaświecone przez
kolejne 30 sekund.
ZAMAWIANIE
DODATKOWYCH
KLUCZYKÓW
W razie konieczności zamówienia
nowego kluczyka z pilotem lub nowego
kluczyka elektronicznego, należy
zwrócić się do ASO marki Fiat,
przynosząc ze sobą dokument
tożsamości i dokumenty potwierdzające
posiadanie samochodu.
3F1B0007C
4F1B0008C
13

UWAGA
1)Przycisk B należy naciskać tylko
wówczas, gdy kluczyk znajduje się
w pewnej odległości od ciała,
a w szczególności od oczu i od
przedmiotów mogących ulec zniszczeniu
(np. ubranie). Nie należy pozostawiać
kluczyka bez nadzoru, aby uniknąć sytuacji,
w których ktokolwiek, szczególnie dzieci,
mógłby się nim bawić i nacisnąć
niespodziewanie przycisk.
OSTRZEŻENIE
1)Mocne uderzenia mogą uszkodzić
komponent elektroniczne znajdujące się
w kluczyku. Dla zapewnienia skuteczności
urządzeń elektronicznych wewnątrz
kluczyka nie należy wystawiać go na
działanie promieni słonecznych.
OSTRZEŻENIE
1)Rozładowane baterie mogą być
szkodliwe dla środowiska, jeśli nie są
właściwie utylizowane; dlatego powinny być
gromadzone w odpowiednich pojemnikach
zgodnie z obowiązującymi przepisami, bądź
też można je dostarczyć do ASO marki Fiat,
która zajmuje się ich złomowaniem.

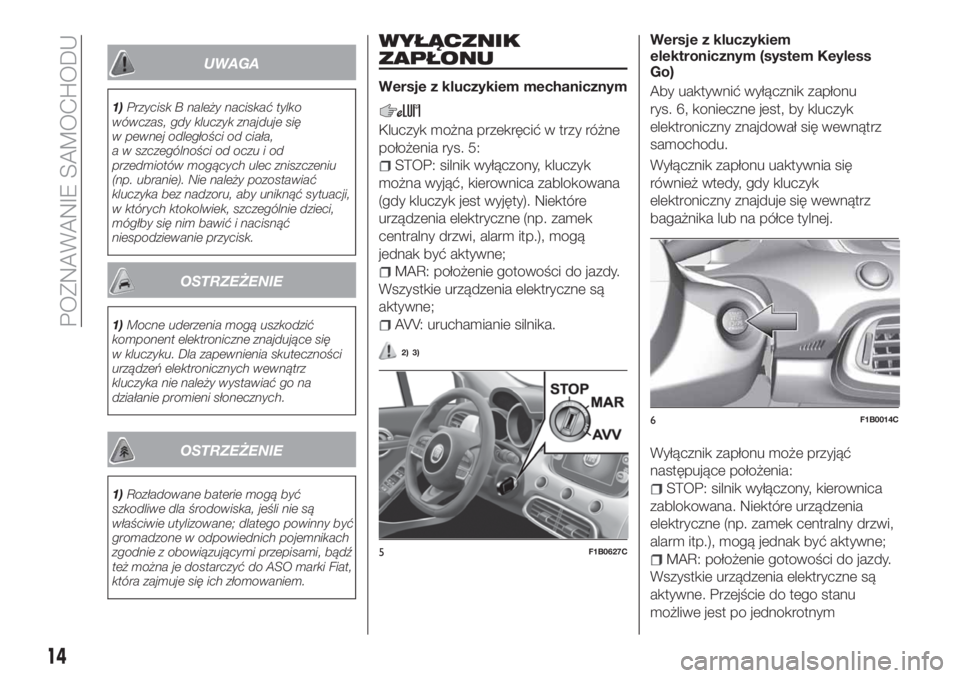

WYŁĄCZNIK
ZAPŁONU
Wersje z kluczykiem mechanicznym
Kluczyk można przekręcić w trzy różne
położenia rys. 5:
STOP: silnik wyłączony, kluczyk
można wyjąć, kierownica zablokowana
(gdy kluczyk jest wyjęty). Niektóre
urządzenia elektryczne (np. zamek
centralny drzwi, alarm itp.), mogą
jednak być aktywne;
MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne są
aktywne;
AVV: uruchamianie silnika.
2) 3)
Wersje z kluczykiem
elektronicznym (system Keyless
Go)
Aby uaktywnić wyłącznik zapłonu
rys. 6, konieczne jest, by kluczyk
elektroniczny znajdował się wewnątrz
samochodu.
Wyłącznik zapłonu uaktywnia się
również wtedy, gdy kluczyk
elektroniczny znajduje się wewnątrz
bagażnika lub na półce tylnej.
Wyłącznik zapłonu może przyjąć
następujące położenia:
STOP: silnik wyłączony, kierownica
zablokowana. Niektóre urządzenia
elektryczne (np. zamek centralny drzwi,
alarm itp.), mogą jednak być aktywne;
MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne są
aktywne. Przejście do tego stanu
możliwe jest po jednokrotnym5F1B0627C
6F1B0014C
14
POZNAWANIE SAMOCHODU

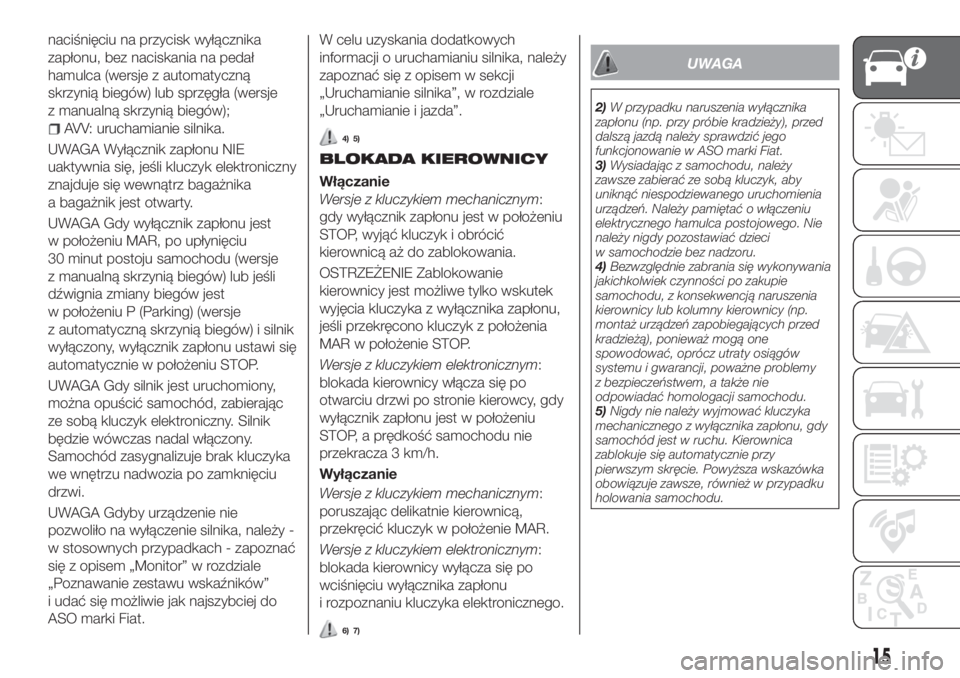

naciśnięciu na przycisk wyłącznika
zapłonu, bez naciskania na pedał
hamulca (wersje z automatyczną
skrzynią biegów) lub sprzęgła (wersje
z manualną skrzynią biegów);
AVV: uruchamianie silnika.
UWAGA Wyłącznik zapłonu NIE
uaktywnia się, jeśli kluczyk elektroniczny
znajduje się wewnątrz bagażnika
a bagażnik jest otwarty.
UWAGA Gdy wyłącznik zapłonu jest
w położeniu MAR, po upłynięciu
30 minut postoju samochodu (wersje
z manualną skrzynią biegów) lub jeśli
dźwignia zmiany biegów jest
w położeniu P (Parking) (wersje
z automatyczną skrzynią biegów) i silnik
wyłączony, wyłącznik zapłonu ustawi się
automatycznie w położeniu STOP.
UWAGA Gdy silnik jest uruchomiony,
można opuścić samochód, zabierając
ze sobą kluczyk elektroniczny. Silnik
będzie wówczas nadal włączony.
Samochód zasygnalizuje brak kluczyka
we wnętrzu nadwozia po zamknięciu
drzwi.
UWAGA Gdyby urządzenie nie
pozwoliło na wyłączenie silnika, należy -
w stosownych przypadkach - zapoznać
się z opisem „Monitor” w rozdziale
„Poznawanie zestawu wskaźników”
i udać się możliwie jak najszybciej do
ASO marki Fiat.W celu uzyskania dodatkowych
informacji o uruchamianiu silnika, należy
zapoznać się z opisem w sekcji
„Uruchamianie silnika”, w rozdziale
„Uruchamianie i jazda”.4) 5)
BLOKADA KIEROWNICY
Włączanie
Wersje z kluczykiem mechanicznym:
gdy wyłącznik zapłonu jest w położeniu
STOP, wyjąć kluczyk i obrócić
kierownicą aż do zablokowania.
OSTRZEŻENIE Zablokowanie
kierownicy jest możliwe tylko wskutek
wyjęcia kluczyka z wyłącznika zapłonu,
jeśli przekręcono kluczyk z położenia
MAR w położenie STOP.
Wersje z kluczykiem elektronicznym:
blokada kierownicy włącza się po
otwarciu drzwi po stronie kierowcy, gdy
wyłącznik zapłonu jest w położeniu
STOP, a prędkość samochodu nie
przekracza 3 km/h.
Wyłączanie
Wersje z kluczykiem mechanicznym:
poruszając delikatnie kierownicą,
przekręcić kluczyk w położenie MAR.
Wersje z kluczykiem elektronicznym:
blokada kierownicy wyłącza się po
wciśnięciu wyłącznika zapłonu
i rozpoznaniu kluczyka elektronicznego.
6) 7)
UWAGA
2)W przypadku naruszenia wyłącznika
zapłonu (np. przy próbie kradzieży), przed
dalszą jazdą należy sprawdzić jego
funkcjonowanie w ASO marki Fiat.
3)Wysiadając z samochodu, należy
zawsze zabierać ze sobą kluczyk, aby
uniknąć niespodziewanego uruchomienia
urządzeń. Należy pamiętać o włączeniu
elektrycznego hamulca postojowego. Nie
należy nigdy pozostawiać dzieci
w samochodzie bez nadzoru.
4)Bezwzględnie zabrania się wykonywania
jakichkolwiek czynności po zakupie
samochodu, z konsekwencją naruszenia
kierownicy lub kolumny kierownicy (np.
montaż urządzeń zapobiegających przed
kradzieżą), ponieważ mogą one
spowodować, oprócz utraty osiągów
systemu i gwarancji, poważne problemy
z bezpieczeństwem, a także nie
odpowiadać homologacji samochodu.
5)Nigdy nie należy wyjmować kluczyka
mechanicznego z wyłącznika zapłonu, gdy
samochód jest w ruchu. Kierownica
zablokuje się automatycznie przy
pierwszym skręcie. Powyższa wskazówka
obowiązuje zawsze, również w przypadku
holowania samochodu.
15

6)Przed opuszczeniem samochodu należy
włączyć ZAWSZE hamulec postojowy,
skręcić kołami, włączyć pierwszy bieg na
drodze „pod górę” lub wsteczny na drodze
„z góry”, w wersjach z automatyczną
skrzynią biegów ustawić dźwignię zmiany
biegów w położeniu P (Parking),
a następnie ustawić wyłącznik zapłonu
w położeniu STOP. W razie pozostawiania
samochodu na drodze o dużym stopniu
nachylenia należy przed kołami ustawić
kliny lub kamienie. W momencie
opuszczania samochodu należy
zablokować zawsze wszystkie drzwi,
naciskając specjalny przycisk na klamce
(patrz opis pod pozycją „Passive Entry”
w sekcji „Drzwi”).
7)W przypadku wersji wyposażonych
w system Full Keyless System nie należy
pozostawiać kluczyka elektronicznego
wewnątrz lub w pobliżu samochodu lub
w miejscu, do którego dostęp mają dzieci.
Nie należy pozostawiać samochodu
z wyłącznikiem zapłonu w położeniu MAR.
Dziecko mogłoby uruchomić elektryczne
podnośniki szyb, inne elementy sterowania

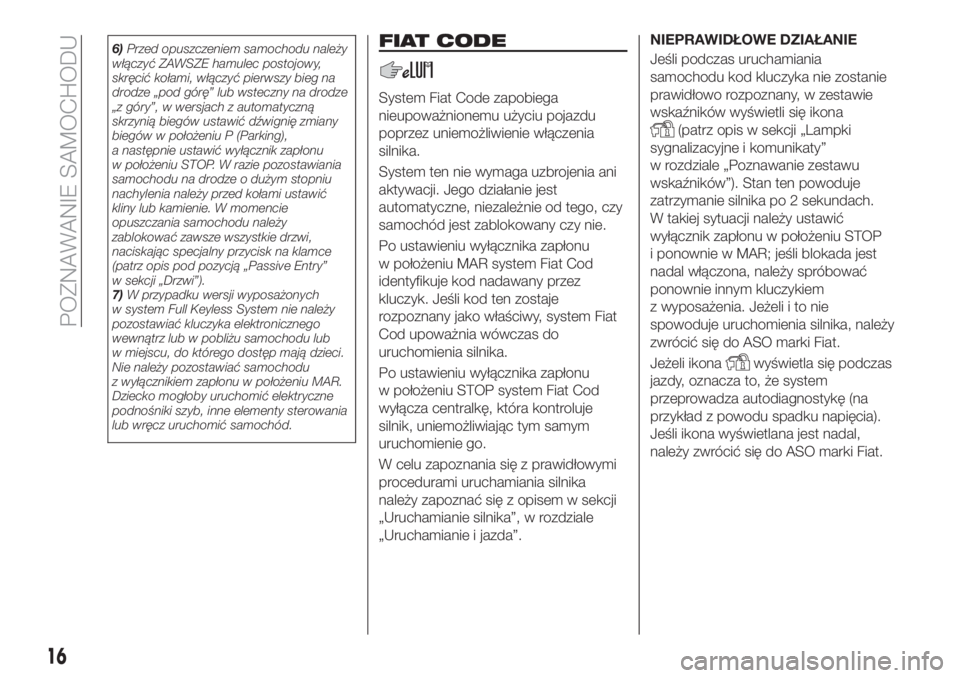

lub wręcz uruchomić samochód.FIAT CODE
System Fiat Code zapobiega
nieupoważnionemu użyciu pojazdu
poprzez uniemożliwienie włączenia
silnika.
System ten nie wymaga uzbrojenia ani
aktywacji. Jego działanie jest
automatyczne, niezależnie od tego, czy
samochód jest zablokowany czy nie.
Po ustawieniu wyłącznika zapłonu
w położeniu MAR system Fiat Cod
identyfikuje kod nadawany przez
kluczyk. Jeśli kod ten zostaje
rozpoznany jako właściwy, system Fiat
Cod upoważnia wówczas do
uruchomienia silnika.
Po ustawieniu wyłącznika zapłonu
w położeniu STOP system Fiat Cod
wyłącza centralkę, która kontroluje
silnik, uniemożliwiając tym samym
uruchomienie go.
W celu zapoznania się z prawidłowymi
procedurami uruchamiania silnika
należy zapoznać się z opisem w sekcji
„Uruchamianie silnika”, w rozdziale
„Uruchamianie i jazda”.NIEPRAWIDŁOWE DZIAŁANIE
Jeśli podczas uruchamiania
samochodu kod kluczyka nie zostanie
prawidłowo rozpoznany, w zestawie
wskaźników wyświetli się ikona
(patrz opis w sekcji „Lampki
sygnalizacyjne i komunikaty”
w rozdziale „Poznawanie zestawu
wskaźników”). Stan ten powoduje
zatrzymanie silnika po 2 sekundach.
W takiej sytuacji należy ustawić
wyłącznik zapłonu w położeniu STOP
i ponownie w MAR; jeśli blokada jest
nadal włączona, należy spróbować
ponownie innym kluczykiem
z wyposażenia. Jeżeli i to nie
spowoduje uruchomienia silnika, należy
zwrócić się do ASO marki Fiat.
Jeżeli ikona
wyświetla się podczas
jazdy, oznacza to, że system
przeprowadza autodiagnostykę (na
przykład z powodu spadku napięcia).
Jeśli ikona wyświetlana jest nadal,
należy zwrócić się do ASO marki Fiat.
16
POZNAWANIE SAMOCHODU

ALARM
Interwencja alarmu powoduje
uruchomienie sygnalizatora
dźwiękowego i kierunkowskazów.
OSTRZEŻENIE Alarm jest
dostosowywany podczas produkcji do
odpowiednich norm w różnych krajach,
w których sprzedawane są pojazdy
marki.
WŁĄCZANIE ALARMU
(zależnie od wyposażenia)
Gdy zamknięte są drzwi i pokrywy,
a wyłącznik zapłonu ustawiony jest
w położeniu STOP, należy skierować
kluczyk z pilotem (lub kluczyk
elektroniczny) w kierunku samochodu,
a następnie nacisnąć i zwolnić przycisk
„FIAT”.
W przypadku wersji z kluczykiem
elektronicznym alarm można włączyć
również poprzez naciśnięcie przycisku
blokady drzwi na zewnętrznej klamce
drzwi. W celu uzyskania dodatkowych
informacji należy zapoznać się z sekcją
dotyczącą Keyless Entry kilka stron
dalej.
System ten emituje sygnał (zależnie od
wyposażenia) zarówno typu wizualnego
jak i typu dźwiękowego oraz uaktywnia
blokadę drzwi.Gdy alarm jest włączony, w zestawie
wskaźników miga lampka
sygnalizacyjna A rys. 7.
Włączenie alarmu poprzedzone jest
fazą autodiagnostyczną: w przypadku
rozpoznania anomalii system ten
emituje dodatkowy sygnał dźwiękowy.
Zablokowanie drzwi bez włączenia
alarmu jest jednak zawsze możliwe
poprzez włożenie metalowej wkładki do
zamka w drzwiach po stronie kierowcy.
OSTRZEŻENIE Jeśli drzwi
odblokowywane są poprzez włożenie
metalowej wkładki do zamka
w drzwiach po stronie kierowcy,
uaktywniony wcześniej alarm nie jest
wyłączany. Alarm będzie można
wyłączyć poprzez ustawienie
wyłącznika zapłonu w położeniu MAR
lub naciśnięcie przycisku
w pilocie.WYŁĄCZANIE ALARMU
OSTRZEŻENIE Przy zamykaniu zamka
centralnego za pomocą wkładki
metalowej kluczyka alarm nie włącza
się.
WYŁĄCZANIE CAŁKOWITE
ALARMU
Aby całkowicie wyłączyć alarm (np.
przed dłuższym okresem
nieużytkowania samochodu), należy
zamknąć drzwi, obracając wkładką
metalową kluczyka w zamku drzwi.
OSTRZEŻENIE W razie rozładowania
się baterii pilota zdalnego sterowania
lub w przypadku usterki systemu, aby
wyłączyć system alarmowy, należy
ustawić wyłącznik zapłonu w położeniu
MAR.7F1B0015C
17

DRZWI
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI OD WEWNĄTRZ
Blokowanie/odblokowywanie
centralne
Jeśli wszystkie drzwi są prawidłowo
zamknięte, zostaną zablokowane
automatycznie po przekroczeniu
prędkości 20 km/h (funkcja
„Autoclose”). Funkcję tę można również
wyłączyć za pośrednictwem menu
w zestawie wskaźników.
Aby zablokować drzwi, należy nacisnąć
przycisk
na panelu przednich drzwi
rys. 8.
Aby odblokować drzwi, należy nacisnąć
przycisk
.Blokowanie/odblokowywanie
ręczne
Drzwi można również zablokować/
odblokować poprzez obrócenie
mechanizmem A rys. 9 wbudowanym
w klamki wewnętrzne przednich drzwi.
Użycie tego samego mechanizmu
w drzwiach tylnych powoduje
zablokowanie wyłącznie danych drzwi.
Pozycja 1: drzwi odblokowane
Pozycja 2
: drzwi zablokowane
Użycie klamki w drzwiach przednich
powoduje odblokowanie wszystkich
drzwi oraz pokrywy bagażnika.
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI Z ZEWNĄTRZ
Blokowanie drzwi z zewnątrz
Gdy drzwi są zamknięte, należy
nacisnąć przycisk
„FIAT” w kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy
i przekręcić ją.
2)
Odblokowywanie drzwi z zewnątrz
Należy nacisnąć przycisk
w kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy
i przekręcić ją.
PASSIVE ENTRY(zależnie od wyposażenia)
3)
System Keyless Entry potrafi
rozpoznawać, czy kluczyk elektroniczny
znajduje się w pobliżu drzwi lub
pokrywy bagażnika.
System ten umożliwia odblokowywanie/
blokowanie drzwi (lub pokrywy
bagażnika) bez konieczności naciskania
żadnego przycisku w kluczyku
elektronicznym.
8F1B0024C
9F1B0017C
18
POZNAWANIE SAMOCHODU
