Wersje 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Kod typu 55266963 55260384 55263087 55263088
Cykl Diesel Diesel Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków
(mm)69,6 X 82 79,5 x 80.5 83 x 90.4 83 x 90.4
Całkowita pojemność
skokowa (cm³)1248 1598 1956 1956
Stopień sprężania 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Moc maksymalna (CEE)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Moc maksymalna (CEE)
(KM)95
120 / 115(***)140 / 136(***)140 / 136(***)
odnośna prędkość
obrotowa (obr./min)3750 3750 3750 4000
Moment maksymalny
(CEE) (Nm)200 320 350 350
odnośna prędkość
obrotowa (obr./min)1750 1750 1750 1500
PaliwoOlej napędowy
(Specyfikacja EN590)Olej napędowy
(Specyfikacja EN590)Olej napędowy
(Specyfikacja EN590)Olej napędowy
(Specyfikacja EN590)
(*) Wersje z manualną skrzynią biegów
(**) Wersje z automatyczną skrzynią biegów AT9
(***) Wersja na rynki specyficzne
UWAGA
189)Zmiany lub naprawy układu zasilania, wykonane niewłaściwie i bez uwzględnienia właściwości technicznych układu, mogą spowodować
uszkodzenia w funkcjonowaniu z ryzykiem pożaru.
229

KOŁA
OBRĘCZE I OPONY NA WYPOSAŻENIU
190) 191)
Obręcze ze stopów lekkich lub ze stali tłoczonej. Opony radialne bezdętkowe (Tubeless). W Wyciągu ze świadectwa
homologacji podane są wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnej niezgodności pomiędzy informacjami podanymi w „Instrukcji Obsługi” a tymi, które
podano w „Wyciągu ze świadectwa homologacji”, należy brać pod uwagę tylko dane podane w tym ostatnim. Dla zapewnienia
bezpiecznej jazdy niezbędne jest, aby samochód wyposażony był w opony tej samej marki i tego samego typu na wszystkich
kołach.
OSTRZEŻENIE W oponach bezdętkowych (Tubeless) nie należy stosować dętek.
Obręcze Opony na wyposażeniu Opony zimowe
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Opona obowiązkowa w przypadku niektórych specyficznych wersji/rynków.
W wersjach z oponami 215/60 R16 i 215/55 R17 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych
rozmiarach, wystające poza profil opony maksymalnie 7 mm.
Wersje ECO PACK (1.3 Multijet 95 KM / 1.6 Multijet 115/120 KM)
Obręcze Opony na wyposażeniu Opony zimowe
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Zapasowe koło dojazdowe (zależnie od wyposażenia)
Obręcz:4,0x16/Opona:T145/90 R16 106M
230
DANE TECHNICZNE

CIŚNIENIE POMPOWANIA OPON ZIMNYCH (bar)
W nagrzanych oponach wartość ciśnienia powinna być większa o + 0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku do wymaganej wartości dla opon na
wyposażeniu.
W razie konieczności podniesienia samochodu, należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
OponyBez obciążenia i z obciążeniem
średnimZ pełnym obciążeniem
Zapasowe koło
dojazdowe
Przód Tył Przód Tył
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
UWAGA
190)W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa homologacji nie należy
przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
191)W przypadku użycia kołpaków kół, mocowanych (za pomocą sprężyn), na obręczy stalowej i opon nie z pierwszego montażu,
zakupionych w Posprzedaży, wyposażonych w „Rim Protector”, NIE należy montować kołpaka koła. Użycie nieodpowiednich opon i kołpaków
kół może spowodować spadek ciśnienia w oponie.
231

WYMIARY

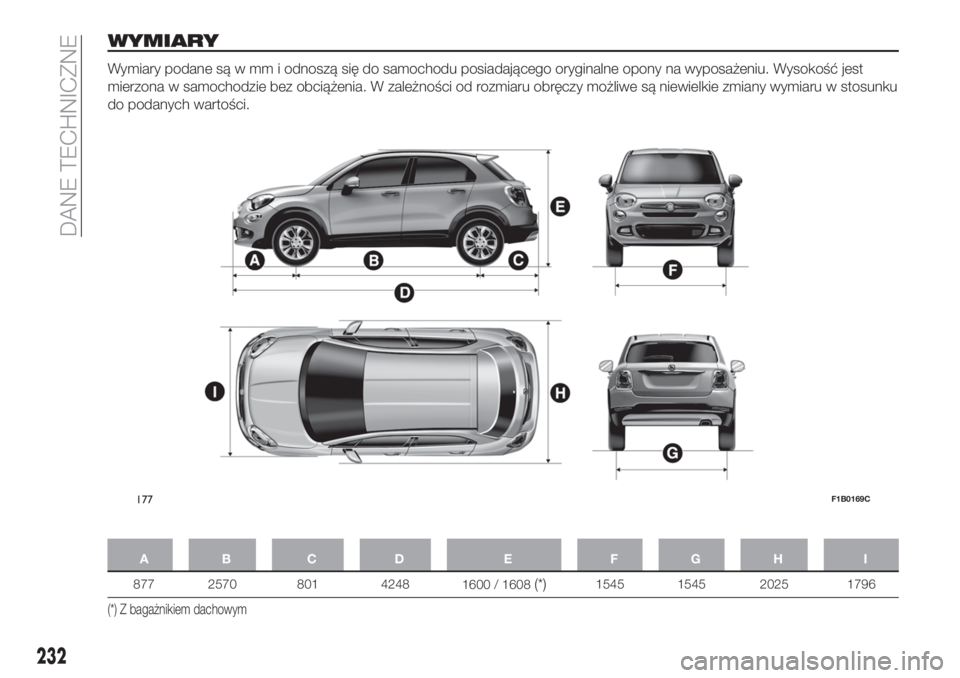

Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku
do podanych wartości.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Z bagażnikiem dachowym
177F1B0169C
232
DANE TECHNICZNE

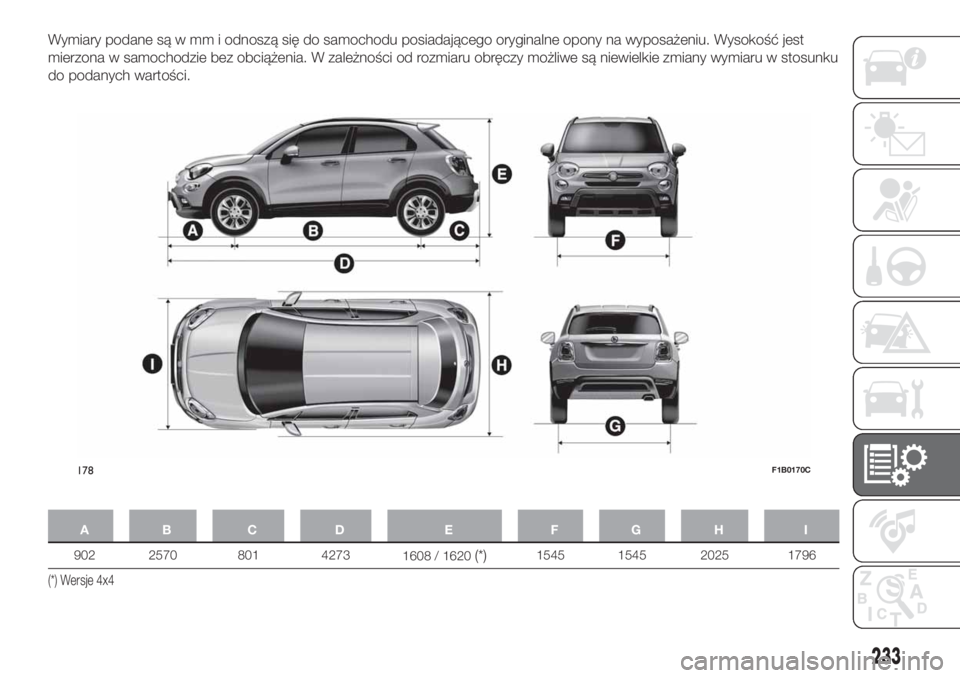

Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku
do podanych wartości.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Wersje 4x4
178F1B0170C
233

MASY
Masy (kg) 1.4 T-Jet LPG 120 KM 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Masa bez obciążenia
(z wszystkimi płynami,
zbiornikiem paliwa
napełnionym w 90%
i bez opcji)1320 1320 1430
1275 / 1320
(**)
Nośność użytkowa wraz
z kierowcą(*)555
555 / 540(**)670
600 / 555(**)
Maksymalne
dopuszczalne
obciążenia
(***)
– oś przednia 1050 1050 1150 1050
– oś tylna 930 900 1000 900
– ogółem 1875 1875 2100 1875
(°°) Wersje z manualną skrzynią biegów i z automatyczną dwusprzęgłową skrzynią biegów
(°) Wersje z automatyczną skrzynią biegów AT9
(**) Wersja na rynki specyficzne
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(***) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
234
DANE TECHNICZNE

Masy (kg) 1.4 T-Jet LPG 120 KM 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Maksymalna masa
holowanej przyczepy
– przyczepa
z hamulcem900 1200 1200 800
Obciążenie maksymalne
kuli haka (przyczepa
z hamulcem)60
(*****)60 60 60
Maksymalne obciążenie
dachu
(****)50 50 50 50
(°°) Wersje z manualną skrzynią biegów i z automatyczną dwusprzęgłową skrzynią biegów
(°) Wersje z automatyczną skrzynią biegów AT9
(*****) W przypadku niektórych wersji/rynków nie dopuszcza się holowania przyczep, w związku z czym nie przewiduje się montażu haka holowniczego.
(****) Z bagażnikiem dachowym
235

Masy (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Masa bez obciążenia
(z wszystkimi płynami,
zbiornikiem paliwa napełnionym
w 90% i bez opcji)1505 1320 1320
Nośność użytkowa wraz
z kierowcą
(**)595 555
555 / 580(*****)
Maksymalne dopuszczalne
obciążenia(***)
– oś przednia 1150 1050 1050
– oś tylna 1000 900 900
– ogółem 2080 1875
1875 / 1900
(*****)
Maksymalna masa holowanej
przyczepy
– przyczepa z hamulcem
1200
(°)/ 900(°°)1000
1200 / 900(*****)
Obciążenie maksymalne kuli
haka (przyczepa z hamulcem)60 60 60
Maksymalne obciążenie
dachu
(****)50 50 50
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(*****) Wersje z automatyczną dwusprzęgłową skrzynią biegów
(***) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
(°) Wersja 4x4
(°°) Wersja 4x2
(****) Z bagażnikiem dachowym
236
DANE TECHNICZNE

Masy (kg) 2.0 Multijet(*)2.0 Multijet(**)
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90%
i bez opcji)1430 1495
Nośność użytkowa wraz z kierowcą
(***)620 605
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia 1150 1150
– oś tylna 1000 1000
– ogółem 2050 2100
Maksymalna masa holowanej przyczepy
– przyczepa z hamulcem 1200 1200
Obciążenie maksymalne kuli haka
(przyczepa z hamulcem)60 60
Maksymalne obciążenie dachu
(*****)50 50
(*) Wersje z manualną skrzynią biegów
(**) Wersje z automatyczną skrzynią biegów AT9
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
(*****) Z bagażnikiem dachowym
237

UZUPEŁNIANIE POZIOMU PŁYNÓW
1.4 T-Jet
LPG 120 KM1.4 Turbo
Multi Air(*)1.4 Turbo
Multi Air(**)Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry) 48 48 48
Benzyna zielona bezołowiowa o liczbie oktanowej
nie mniejszej od 95 (Specyfikacja EN228) w tym rezerwa wynosząca
(w litrach)5-7 5-7 5-7
Zbiornik paliwa (LPG) (litry) 38 – –LPG do napędów samochodowych (Specyfikacja
EN589)
Układ chłodzenia silnika (litry) 5,2 5,2 5,2Mieszanka wody destylowanej i płynu
PARAFLU
UP
po 50%(***)
Miska olejowa silnika (litry)– 3,2 3,2 SELENIA DIGITEK P.E.
2,95 – – SELENIA Multipower GAS
Miska olejowa silnika i filtr (litry)– 3,6 3,6 SELENIA DIGITEK P.E.
3,25 – – SELENIA Multipower GAS
Skrzynia biegów/mechanizm
różnicowy (litry)2,0 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców (kg) 0,83 0,83 0,83 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy
szyby przedniej i szyby tylnej (litry)2,5 2,5 2,5Mieszanina wody i płynu PETRONAS DURANCE
SC35
(*) Wersje z manualną skrzynią biegów
(**) Wersje z automatyczną dwusprzęgłową skrzynią biegów
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody demineralizowanej.
238
