FIAT 500X 2018 Kezelési és karbantartási útmutató (in Hungarian)

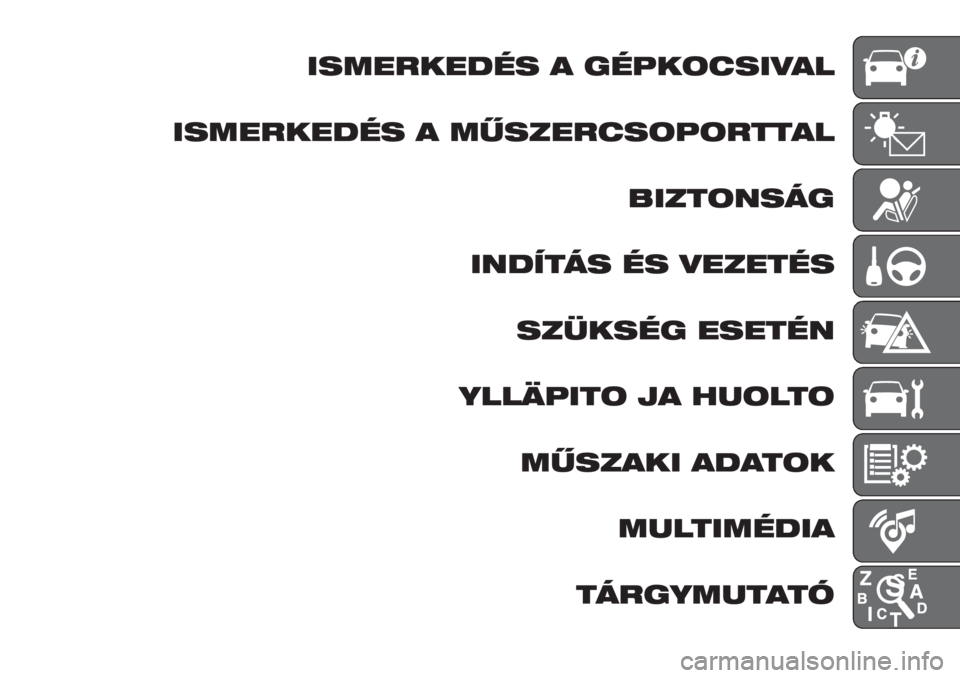

ISMERKEDÉS A GÉPKOCSIVAL
ISMERKEDÉS A MŰSZERCSOPORTTAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
YLLÄPITO JA HUOLTO
MŰSZAKI ADATOK
MULTIMÉDIA
TÁRGYMUTATÓ

ISMERKEDÉS A GÉPKOCSIVAL
Itt kezdődik az Ön új gépkocsijával való
közelebbi ismerkedés.
Ez az útmutató egyszerűen és
közvetlenül mutatja be a gépkocsi
felépítését és működését.
Ezért azt tanácsoljuk Önnek, hogy
helyezkedjen el kényelmesen a
gépkocsiban, hogy azonnal
ellenőrizhesse az olvasottakat.MŰSZERFAL................12
A KULCSOK................13
GYÚJTÁSKAPCSOLÓ..........14
FIAT CODE.................16
RIASZTÓBERENDEZÉS.........17
AJTÓK....................18
ÜLÉSEK...................21
FEJTÁMLÁK................24
KORMÁNYKERÉK............25
VISSZAPILLANTÓ TÜKRÖK......26
KÜLSŐ VILÁGÍTÁS............27
BELSŐ VILÁGÍTÁS............31
SZÉLVÉDŐ- ÉS HÁTSÓ
ABLAKTÖRLŐ...............32
LÉGKONDICIONÁLÁS..........36
ELEKTROMOS ABLAKEMELŐK . . .41
ELEKTROMOS NAPFÉNYTETŐ....42
MOTORHÁZTETŐ............44
CSOMAGTÉR...............46
LPG BERENDEZÉSSEL ELLÁTOTT
FELSZERELTSÉG.............48
11

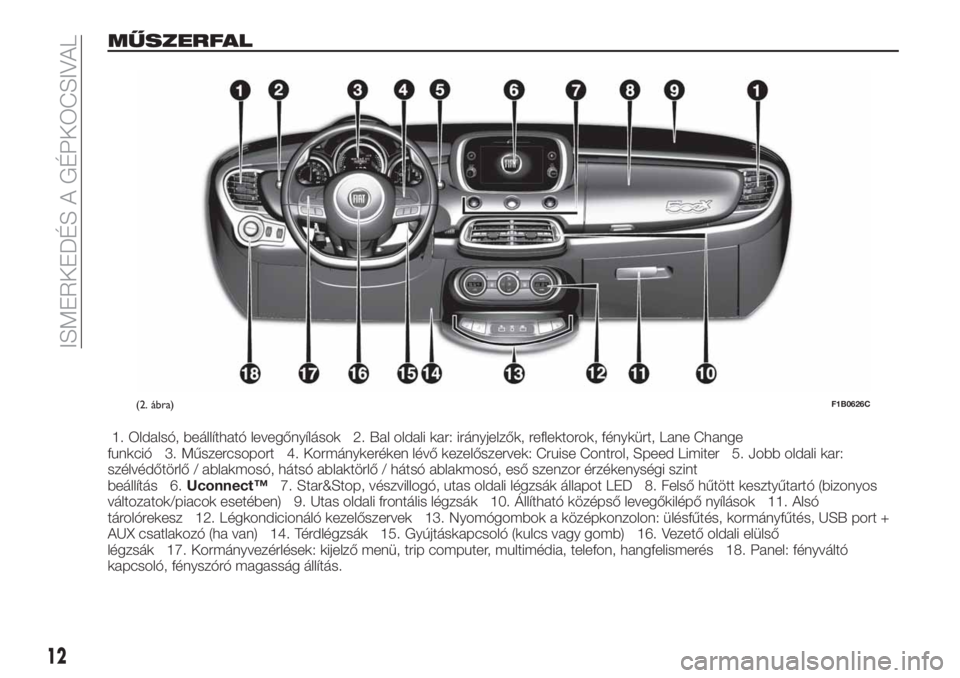

MŰSZERFAL
1. Oldalsó, beállítható levegőnyílások 2. Bal oldali kar: irányjelzők, reflektorok, fénykürt, Lane Change
funkció 3. Műszercsoport 4. Kormánykeréken lévő kezelőszervek: Cruise Control, Speed Limiter 5. Jobb oldali kar:
szélvédőtörlő / ablakmosó, hátsó ablaktörlő / hátsó ablakmosó, eső szenzor érzékenységi szint
beállítás 6.Uconnect™7. Star&Stop, vészvillogó, utas oldali légzsák állapot LED 8. Felső hűtött kesztyűtartó (bizonyos
változatok/piacok esetében) 9. Utas oldali frontális légzsák 10. Állítható középső levegőkilépő nyílások 11. Alsó
tárolórekesz 12. Légkondicionáló kezelőszervek 13. Nyomógombok a középkonzolon: ülésfűtés, kormányfűtés, USB port +
AUX csatlakozó (ha van) 14. Térdlégzsák 15. Gyújtáskapcsoló (kulcs vagy gomb) 16. Vezető oldali elülső
légzsák 17. Kormányvezérlések: kijelző menü, trip computer, multimédia, telefon, hangfelismerés 18. Panel: fényváltó
kapcsoló, fényszóró magasság állítás.
(2. ábra)F1B0626C
12
ISMERKEDÉS A GÉPKOCSIVAL

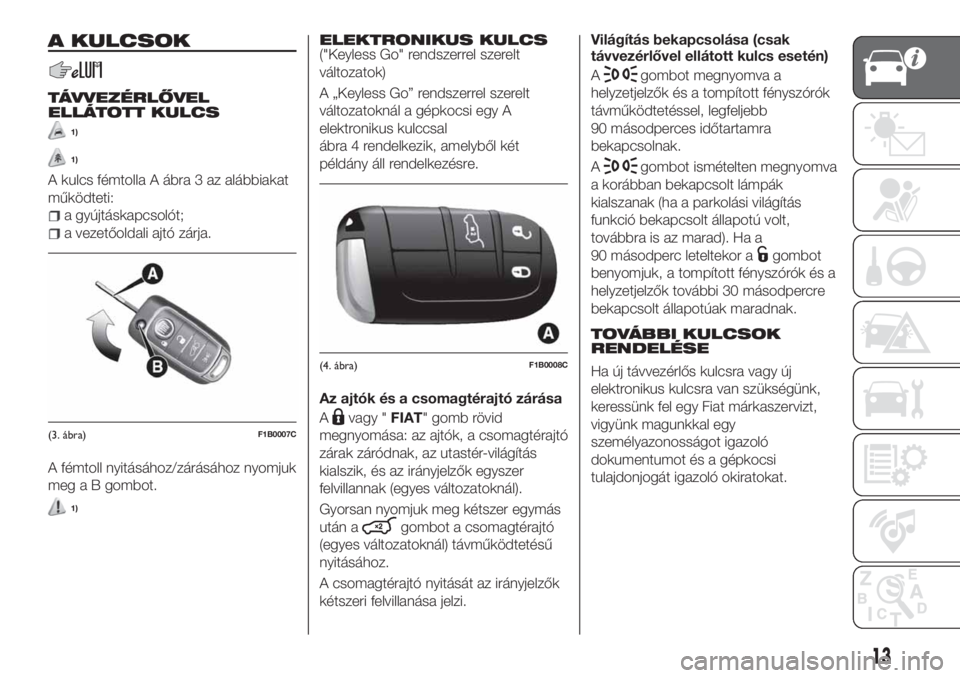

A KULCSOK
TÁVVEZÉRLŐVEL
ELLÁTOTT KULCS
1)
1)
A kulcs fémtolla A ábra 3 az alábbiakat
működteti:
a gyújtáskapcsolót;
a vezetőoldali ajtó zárja.
A fémtoll nyitásához/zárásához nyomjuk
meg a B gombot.
1)
ELEKTRONIKUS KULCS("Keyless Go" rendszerrel szerelt
változatok)
A „Keyless Go” rendszerrel szerelt
változatoknál a gépkocsi egy A
elektronikus kulccsal
ábra 4 rendelkezik, amelyből két
példány áll rendelkezésre.
Az ajtók és a csomagtérajtó zárása
A
vagy "FIAT" gomb rövid
megnyomása: az ajtók, a csomagtérajtó
zárak záródnak, az utastér-világítás
kialszik, és az irányjelzők egyszer
felvillannak (egyes változatoknál).
Gyorsan nyomjuk meg kétszer egymás
után a
gombot a csomagtérajtó
(egyes változatoknál) távműködtetésű
nyitásához.
A csomagtérajtó nyitását az irányjelzők
kétszeri felvillanása jelzi.Világítás bekapcsolása (csak
távvezérlővel ellátott kulcs esetén)
A
gombot megnyomva a
helyzetjelzők és a tompított fényszórók
távműködtetéssel, legfeljebb
90 másodperces időtartamra
bekapcsolnak.
A
gombot ismételten megnyomva
a korábban bekapcsolt lámpák
kialszanak (ha a parkolási világítás
funkció bekapcsolt állapotú volt,
továbbra is az marad). Ha a
90 másodperc leteltekor a
gombot
benyomjuk, a tompított fényszórók és a
helyzetjelzők további 30 másodpercre
bekapcsolt állapotúak maradnak.
TOVÁBBI KULCSOK
RENDELÉSE
Ha új távvezérlős kulcsra vagy új
elektronikus kulcsra van szükségünk,
keressünk fel egy Fiat márkaszervizt,
vigyünk magunkkal egy
személyazonosságot igazoló
dokumentumot és a gépkocsi
tulajdonjogát igazoló okiratokat.
(3. ábra)F1B0007C
(4. ábra)F1B0008C
13

FIGYELMEZTETÉS
1)Csak akkor nyomjuk meg a B gombot,
amikor a kulcs távol van a testtől,
különösen a szemtől és a károsítható
tárgyaktól (pl. ruházat). Ne hagyjuk a
kulcsot felügyelet nélkül, nehogy valaki,
különösen gyermekek véletlenül
megnyomják a gombot.
FIGYELMEZTETÉS
1)Ha a kulcsot erős ütés éri, a beépített
elektronikus alkatrészek károsodhatnak. A
beépített elektronikus alkatrészek
kifogástalan működése érdekében soha ne
tegyük ki a kulcsot közvetlen napsugárzás
hatásának.
FIGYELMEZTETÉS
1)A nem megfelelően megsemmisített
kimerült elemek eldobása veszélyes a
környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben kell
gyűjteni, vagy le kell adni egy Fiat
márkaszervizben, ahol gondoskodnak a
megfelelő kezelésükről.

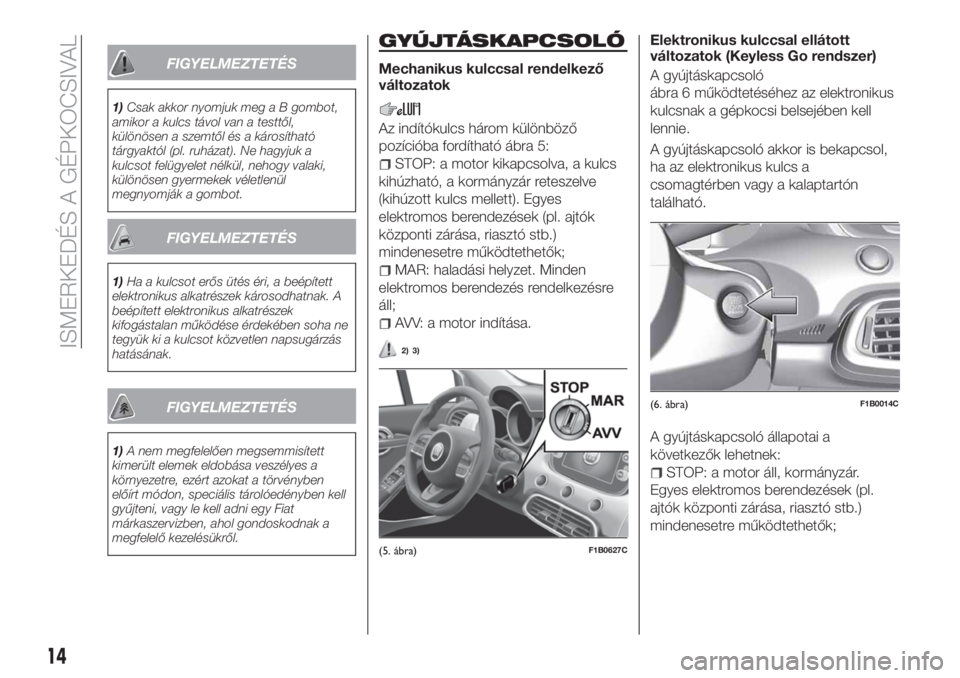

GYÚJTÁSKAPCSOLÓ
Mechanikus kulccsal rendelkező
változatok
Az indítókulcs három különböző
pozícióba fordítható ábra 5:
STOP: a motor kikapcsolva, a kulcs
kihúzható, a kormányzár reteszelve
(kihúzott kulcs mellett). Egyes
elektromos berendezések (pl. ajtók
központi zárása, riasztó stb.)
mindenesetre működtethetők;
MAR: haladási helyzet. Minden
elektromos berendezés rendelkezésre
áll;
AVV: a motor indítása.
2) 3)
Elektronikus kulccsal ellátott
változatok (Keyless Go rendszer)
A gyújtáskapcsoló
ábra 6 működtetéséhez az elektronikus
kulcsnak a gépkocsi belsejében kell
lennie.
A gyújtáskapcsoló akkor is bekapcsol,
ha az elektronikus kulcs a
csomagtérben vagy a kalaptartón
található.
A gyújtáskapcsoló állapotai a
következők lehetnek:
STOP: a motor áll, kormányzár.
Egyes elektromos berendezések (pl.
ajtók központi zárása, riasztó stb.)
mindenesetre működtethetők;
(5. ábra)F1B0627C
(6. ábra)F1B0014C
14
ISMERKEDÉS A GÉPKOCSIVAL

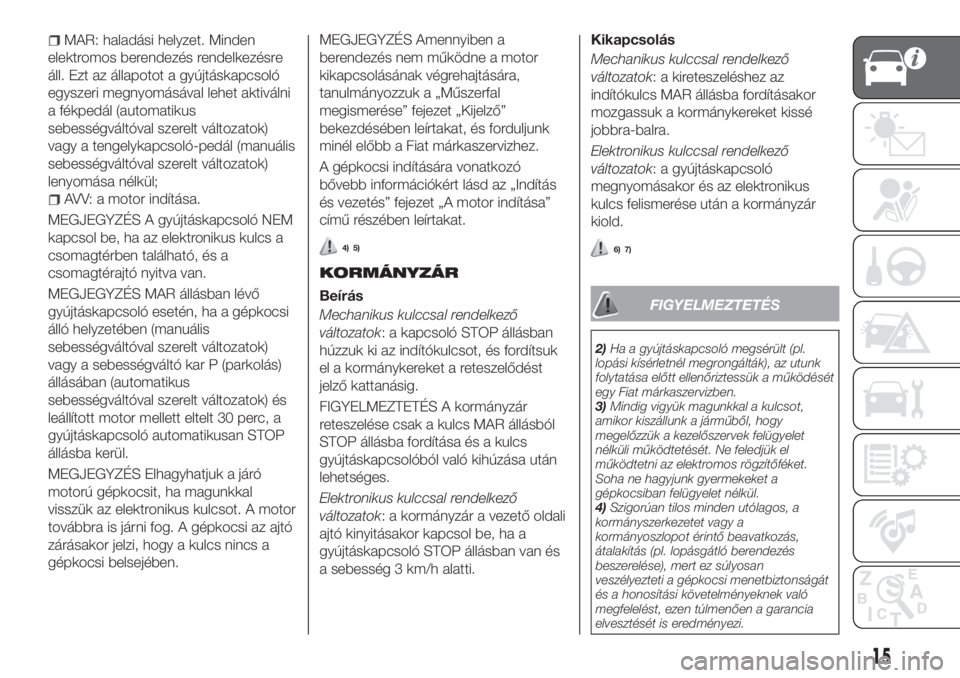

MAR: haladási helyzet. Minden
elektromos berendezés rendelkezésre
áll. Ezt az állapotot a gyújtáskapcsoló
egyszeri megnyomásával lehet aktiválni
a fékpedál (automatikus
sebességváltóval szerelt változatok)
vagy a tengelykapcsoló-pedál (manuális
sebességváltóval szerelt változatok)
lenyomása nélkül;
AVV: a motor indítása.
MEGJEGYZÉS A gyújtáskapcsoló NEM
kapcsol be, ha az elektronikus kulcs a
csomagtérben található, és a
csomagtérajtó nyitva van.
MEGJEGYZÉS MAR állásban lévő
gyújtáskapcsoló esetén, ha a gépkocsi
álló helyzetében (manuális
sebességváltóval szerelt változatok)
vagy a sebességváltó kar P (parkolás)
állásában (automatikus
sebességváltóval szerelt változatok) és
leállított motor mellett eltelt 30 perc, a
gyújtáskapcsoló automatikusan STOP
állásba kerül.
MEGJEGYZÉS Elhagyhatjuk a járó
motorú gépkocsit, ha magunkkal
visszük az elektronikus kulcsot. A motor
továbbra is járni fog. A gépkocsi az ajtó
zárásakor jelzi, hogy a kulcs nincs a
gépkocsi belsejében.MEGJEGYZÉS Amennyiben a
berendezés nem működne a motor
kikapcsolásának végrehajtására,
tanulmányozzuk a „Műszerfal
megismerése” fejezet „Kijelző”
bekezdésében leírtakat, és forduljunk
minél előbb a Fiat márkaszervizhez.
A gépkocsi indítására vonatkozó
bővebb információkért lásd az „Indítás
és vezetés” fejezet „A motor indítása”
című részében leírtakat.
4) 5)
KORMÁNYZÁR
Beírás
Mechanikus kulccsal rendelkező
változatok: a kapcsoló STOP állásban
húzzuk ki az indítókulcsot, és fordítsuk
el a kormánykereket a reteszelődést
jelző kattanásig.
FIGYELMEZTETÉS A kormányzár
reteszelése csak a kulcs MAR állásból
STOP állásba fordítása és a kulcs
gyújtáskapcsolóból való kihúzása után
lehetséges.
Elektronikus kulccsal rendelkező
változatok: a kormányzár a vezető oldali
ajtó kinyitásakor kapcsol be, ha a
gyújtáskapcsoló STOP állásban van és
a sebesség 3 km/h alatti.Kikapcsolás
Mechanikus kulccsal rendelkező
változatok: a kireteszeléshez az
indítókulcs MAR állásba fordításakor
mozgassuk a kormánykereket kissé
jobbra-balra.
Elektronikus kulccsal rendelkező
változatok: a gyújtáskapcsoló
megnyomásakor és az elektronikus
kulcs felismerése után a kormányzár
kiold.
6) 7)
FIGYELMEZTETÉS
2)Ha a gyújtáskapcsoló megsérült (pl.
lopási kísérletnél megrongálták), az utunk
folytatása előtt ellenőriztessük a működését
egy Fiat márkaszervizben.
3)Mindig vigyük magunkkal a kulcsot,
amikor kiszállunk a járműből, hogy
megelőzzük a kezelőszervek felügyelet
nélküli működtetését. Ne feledjük el
működtetni az elektromos rögzítőféket.
Soha ne hagyjunk gyermekeket a
gépkocsiban felügyelet nélkül.
4)Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan
veszélyezteti a gépkocsi menetbiztonságát
és a honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia
elvesztését is eredményezi.
15

5)Soha ne húzzuk ki a mechanikus kulcsot
a gépkocsi mozgása közben. A kormányzár
az első kormánymozdulatra, automatikusan
reteszeli a kormánykereket. Ugyanez
vonatkozik a gépkocsi vontatásának
esetére is.
6)A gépkocsi elhagyása előtt MINDIG
működtessük a rögzítőféket, kormányozzuk
a kerekeket a járdaszegély felé, emelkedőn
kapcsoljunk 1. sebességfokozatba vagy
lejtőn hátramenetbe, automata
sebességváltó esetén kapcsoljuk a
sebességváltó kart P (parkolás) helyzetbe,
a STOP állásba kapcsoláshoz nyomjuk
meg a gyújtáskapcsolót. Meredek lejtőn
alkalmazzunk éket vagy követ a kerekek
kitámasztására. A gépkocsi elhagyásakor a
kilincsen lévő megfelelő gomb
megnyomásával zárjuk be az összes ajtót
(lásd a „Keyless Entry” című részt az „Ajtók”
fejezetben).
7)A Full Keyless System rendszerrel szerelt
változatoknál ne hagyjuk az elektronikus
kulcsot a gépkocsi belsejében vagy a
gépkocsi közelében, illetve gyermekek által
hozzáférhető helyen. Ne hagyjuk el úgy a
gépkocsit, hogy a gyújtáskapcsoló MAR
állásban van. Egy gyermek működtetheti az
elektromos ablaküvegeket, egyéb
kezelőszerveket, vagy akár be is indíthatja a
gépkocsit.FIAT CODE
A Fiat Code rendszer letiltja a motor
beindítását, és ezzel megakadályozza a
gépkocsi illetéktelen használatát.
A rendszert nem kell élesíteni vagy
aktiválni: működése automatikus, és
független a gépkocsi ajtajainak bezárt
vagy nyitott állapotától.
A gyújtáskapcsoló MAR állásba
kapcsolásakor a Fiat Code rendszer
azonosítja a kulcs által küldött kódot.
Ha a kódot érvényesként ismeri fel, a
Fiat Code rendszer engedélyezi a motor
indítását.
A gyújtáskapcsoló ismételt STOP
állásba kapcsolása után a Fiat Code
rendszer letiltja a motor vezérlőegység
működését, megakadályozva így az
indítást.
A gépkocsi indítására vonatkozó
megfelelő eljárásokat az „Indítás és
vezetés” fejezet „A motor indítása” című
részében leírtak ismertetik.MŰKÖDÉSI RENDELLENESSÉG
Ha a motor indításakor a kulcs
kódjának felismerése nem történt meg,
a műszercsoportban megjelenik aikon (lásd az „Ismerkedés a
műszercsoporttal” című fejezet
„Figyelmeztető lámpák és üzenetek”
részét). Ilyen körülmény esetén a
rendszer két másodperc után leállítja a
motort. Ebben az esetben állítsuk a
gyújtáskapcsolót STOP állásba, majd
ismét a MAR állásba; ha a motor
továbbra sem indul, ismételjük meg az
indítást a gépkocsihoz kapott másik
kulcsokkal. Ha ezek után sem sikerül
beindítani a motort, lépjünk kapcsolatba
egy Fiat márkaszervizzel.
A
ikon menet közben történő
felgyulladása azt jelenti, hogy a
rendszer éppen öndiagnózist folytat (pl.
feszültségesés miatt). Ha a kijelzés
továbbra is látható, forduljunk egy Fiat
márkaszervizhez.
16
ISMERKEDÉS A GÉPKOCSIVAL

RIASZTÓBE-
RENDEZÉS
A bekövetkező riasztás működésbe
hozza a kürtöt és az irányjelzőket.
FIGYELMEZTETÉS A
riasztóberendezést a Gyártó
eredendően hozzáigazítja a jármű
értékesítésében résztvevő különböző
országok jogszabályaihoz.
A RIASZTÓBERENDEZÉS
BEKAPCSOLÁSA
(egyes változatoknál)
Az ajtók és a fedelek becsukott
állapotában, a gyújtáskapcsoló STOP
állásában irányítsuk a távvezérlős
kulcsot vagy elektronikus kulcsot a
gépkocsi felé, majd nyomjuk meg és
engedjük el a
"FIAT" gombot.
Elektronikus kulccsal ellátott
változatoknál a riasztó bekapcsolása
elvégezhető az ajtó külső kilincsén
elhelyezkedő „ajtózáró gomb”
megnyomásával is. További
információkért lásd a Keyless Entry
című részében leírtakat néhány oldallal
később.
A riasztórendszer a bekapcsolást egy
fény- és hangjelzéssel (egyes
változatoknál) és az ajtók bezárásával
nyugtázza.A bekapcsolt riasztóberendezést a
műszercsoport villogó A lámpája
ábra 7 jelzi.
A riasztó aktiválását megelőzi egy
autódiagnózis fázis: rendellenesség
esetén a rendszer egy további
hangjelzést ad.
A riasztóberendezés bekapcsolása
nélküli ajtóreteszelés ezen felül mindig
lehetséges a fémkulcs segítségével,
annak a vezetőoldali ajtó zárjába
helyezésével.
FIGYELMEZTETÉS Ha az ajtók kioldása
a vezetőoldali ajtó zárjába helyezett fém
kulcs segítségével történik, az előzőleg
aktivált riasztóberendezés nem kapcsol
ki. A riasztóberendezés kikapcsolás az
indítóberendezés MAR helyzetbe
állításával vagy a távirányító
gombjának megnyomásával
történhet.A RIASZTÓBERENDEZÉS
KIKAPCSOLÁSA
FIGYELMEZTETÉS Ha a központi zár
kireteszelése az indítókulcs
elfordításával történt, a
riasztóberendezés nem kapcsol ki.
A RIASZTÓBERENDEZÉS
KIKAPCSOLÁSA
A riasztóberendezés teljes kiiktatásához
(pl. a gépkocsi hosszabb idejű
leállításakor) egyszerűen zárjuk be az
ajtókat a távvezérlős kulcs fémtollának
az ajtózárban való elfordításával.
FIGYELMEZTETÉS A távvezérlős kulcs
elemeinek lemerülése vagy a rendszer
üzemzavara esetén a riasztó
kikapcsolásához állítsuk a
gyújtáskapcsolót MAR helyzetbe.
(7. ábra)F1B0015C
17

AJTÓK
AZ AJTÓK ZÁRÁSA/
NYITÁSA BELÜLRŐL
Központi zárás/nyitás
Ha az összes ajtó megfelelően csukott
állapotban van, az ajtózárak
automatikusan reteszelődnek, ha a
gépkocsi sebessége meghaladja a
20 km/h értéket („Autoclose” funkció).
Ez a funkció a műszerfali menüben ki is
kapcsolható.
Az ajtók reteszelésének
végrehajtásához nyomjuk meg az első
ajtók betétjén elhelyezett
nyomógombot ábra 8.
Az ajtók kioldásának végrehajtásához
nyomjuk meg a következő
nyomógombot
.Manuális zárás/nyitás
Az ajtók zárása / nyitása elvégezhető
továbbá az első ajtók belső kilincseibe
integrált kar A ábra 9 elforgatásával is.
A hátsó ajtók berendezésének
használata csak az adott ajtózár
reteszelését eredményezi.
1. pozíció: Ajtózár kireteszelve
2. pozíció: Ajtó reteszelve
Az első ajtók kilincsének működtetése
az összes ajtó és a csomagtérajtó
kireteszelését eredményezi.
AZ AJTÓK ZÁRÁSA/
NYITÁSA KÍVÜLRŐL
Ajtók lezárása kívülről
Bezárt ajtóknál nyomjuk meg a kulcson
a
"FIAT" nyomógombot, vagy
illesszük be és forgassuk el a vezető
oldali ajtó zárjában a kulcs fémbetétjét.
2)
Ajtók nyitása kívülről
Nyomjuk meg a kulcson a
nyomógombot, vagy illesszük be és
forgassuk el a vezető oldali ajtó
zárjában a kulcs fémbetétjét.
PASSIVE ENTRY(egyes változatoknál)
3)
A Keyless Entry rendszer képes arra,
hogy azonosítsa egy elektronikus kulcs
jelenlétét az ajtók és a csomagtérajtó
közelében.
A rendszer anélkül teszi lehetővé az
ajtók (vagy a csomagtérajtó)
nyitását/zárását, hogy meg kellene
nyomni az elektronikus kulcs bármelyik
gombját.
Ha a rendszer a gépkocsin kívül észlelt
elektronikus kulcsot érvényesként
azonosítja, akkor a riasztó
kikapcsolásához és az ajtók, valamint a
csomagtérajtó zárszerkezetének
kinyitásához elegendő, ha a kulcs
birtokosa megfogja az egyik első ajtó
kilincsét.
Ahol a funkció rendelkezésre áll, a
vezetőajtó kilincsének megfogásával (a
kijelző menüjén keresztül vagy a
Uconnect™rendszer segítségével
beállított üzemmódtól függően)
lehetséges csak a vezetőajtó vagy az
összes ajtó zárszerkezetének
kireteszelése.
(8. ábra)F1B0024C
(9. ábra)F1B0017C
18
ISMERKEDÉS A GÉPKOCSIVAL
