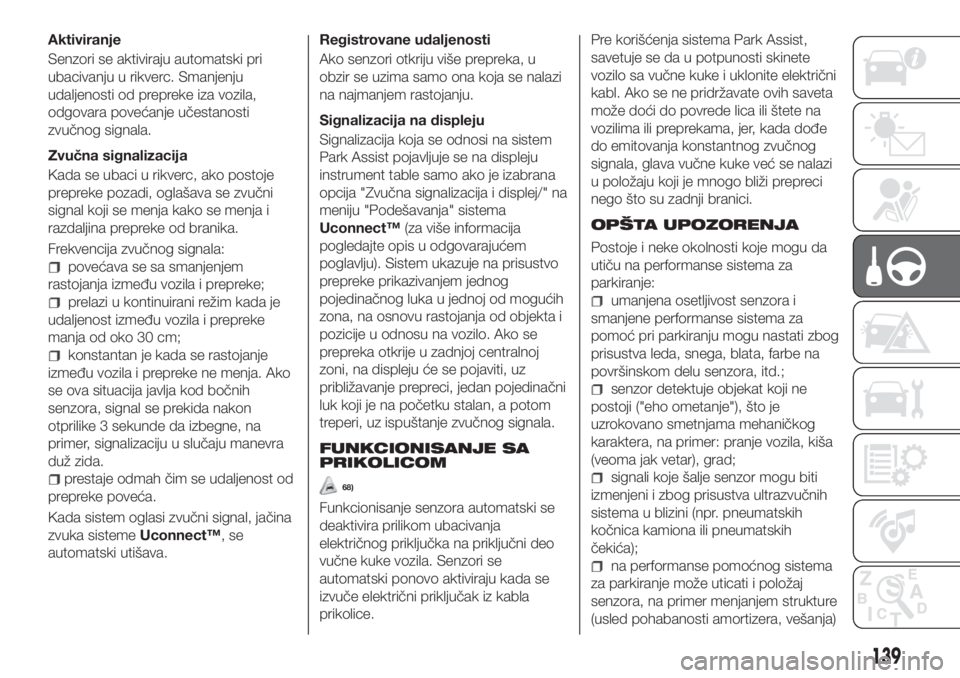

Aktiviranje
Senzori se aktiviraju automatski pri
ubacivanju u rikverc. Smanjenju
udaljenosti od prepreke iza vozila,
odgovara povećanje učestanosti
zvučnog signala.
Zvučna signalizacija
Kada se ubaci u rikverc, ako postoje
prepreke pozadi, oglašava se zvučni
signal koji se menja kako se menja i
razdaljina prepreke od branika.
Frekvencija zvučnog signala:
povećava se sa smanjenjem
rastojanja između vozila i prepreke;
prelazi u kontinuirani režim kada je
udaljenost između vozila i prepreke
manja od oko 30 cm;
konstantan je kada se rastojanje
između vozila i prepreke ne menja. Ako
se ova situacija javlja kod bočnih
senzora, signal se prekida nakon
otprilike 3 sekunde da izbegne, na
primer, signalizaciju u slučaju manevra
duž zida.
prestaje odmah čim se udaljenost od
prepreke poveća.
Kada sistem oglasi zvučni signal, jačina
zvuka sistemeUconnect™,se
automatski utišava.Registrovane udaljenosti
Ako senzori otkriju više prepreka, u
obzir se uzima samo ona koja se nalazi
na najmanjem rastojanju.
Signalizacija na displeju
Signalizacija koja se odnosi na sistem
Park Assist pojavljuje se na displeju
instrument table samo ako je izabrana
opcija "Zvučna signalizacija i displej/" na
meniju "Podešavanja" sistema
Uconnect™(za više informacija
pogledajte opis u odgovarajućem
poglavlju). Sistem ukazuje na prisustvo
prepreke prikazivanjem jednog
pojedinačnog luka u jednoj od mogućih
zona, na osnovu rastojanja od objekta i
pozicije u odnosu na vozilo. Ako se
prepreka otkrije u zadnjoj centralnoj
zoni, na displeju će se pojaviti, uz
približavanje prepreci, jedan pojedinačni
luk koji je na početku stalan, a potom
treperi, uz ispuštanje zvučnog signala.
FUNKCIONISANJE SA
PRIKOLICOM
68)
Funkcionisanje senzora automatski se
deaktivira prilikom ubacivanja
električnog priključka na priključni deo
vučne kuke vozila. Senzori se
automatski ponovo aktiviraju kada se
izvuče električni priključak iz kabla
prikolice.Pre korišćenja sistema Park Assist,
savetuje se da u potpunosti skinete
vozilo sa vučne kuke i uklonite električni
kabl. Ako se ne pridržavate ovih saveta
može doći do povrede lica ili štete na
vozilima ili preprekama, jer, kada dođe
do emitovanja konstantnog zvučnog
signala, glava vučne kuke već se nalazi
u položaju koji je mnogo bliži prepreci
nego što su zadnji branici.
OPŠTA UPOZORENJA
Postoje i neke okolnosti koje mogu da
utiču na performanse sistema za
parkiranje:
umanjena osetljivost senzora i
smanjene performanse sistema za
pomoć pri parkiranju mogu nastati zbog
prisustva leda, snega, blata, farbe na
površinskom delu senzora, itd.;
senzor detektuje objekat koji ne
postoji ("eho ometanje"), što je
uzrokovano smetnjama mehaničkog
karaktera, na primer: pranje vozila, kiša
(veoma jak vetar), grad;
signali koje šalje senzor mogu biti
izmenjeni i zbog prisustva ultrazvučnih
sistema u blizini (npr. pneumatskih
kočnica kamiona ili pneumatskih
čekića);
na performanse pomoćnog sistema
za parkiranje može uticati i položaj
senzora, na primer menjanjem strukture
(usled pohabanosti amortizera, vešanja)
139

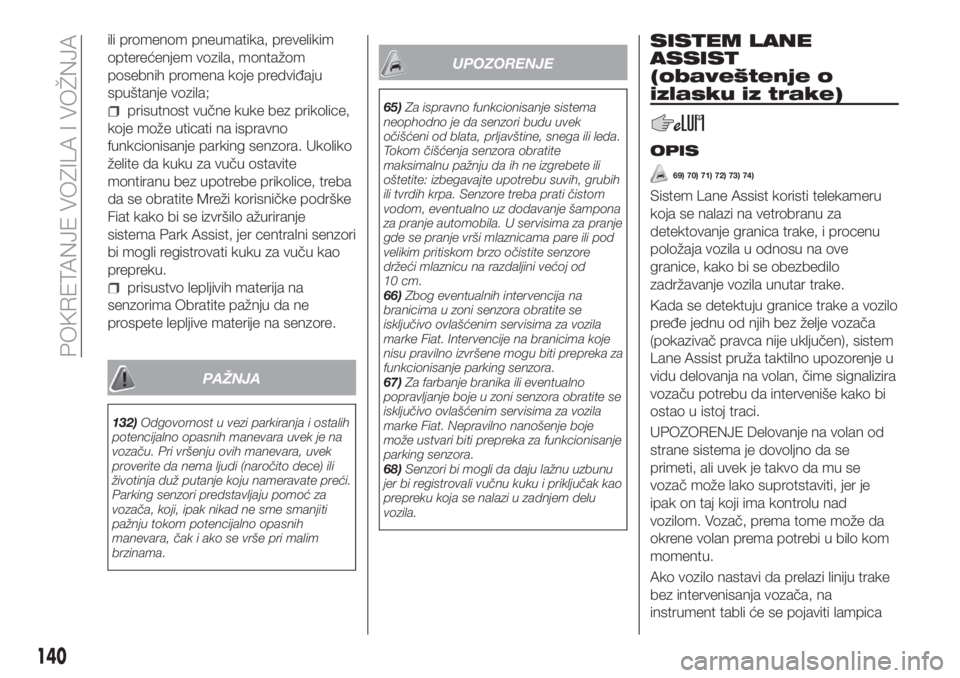

ili promenom pneumatika, prevelikim
opterećenjem vozila, montažom
posebnih promena koje predviđaju
spuštanje vozila;
prisutnost vučne kuke bez prikolice,
koje može uticati na ispravno
funkcionisanje parking senzora. Ukoliko
želite da kuku za vuču ostavite
montiranu bez upotrebe prikolice, treba
da se obratite Mreži korisničke podrške
Fiat kako bi se izvršilo ažuriranje
sistema Park Assist, jer centralni senzori
bi mogli registrovati kuku za vuču kao
prepreku.
prisustvo lepljivih materija na
senzorima Obratite pažnju da ne
prospete lepljive materije na senzore.
PAŽNJA
132)Odgovornost u vezi parkiranja i ostalih
potencijalno opasnih manevara uvek je na
vozaču. Pri vršenju ovih manevara, uvek
proverite da nema ljudi (naročito dece) ili
životinja duž putanje koju nameravate preći.
Parking senzori predstavljaju pomoć za
vozača, koji, ipak nikad ne sme smanjiti
pažnju tokom potencijalno opasnih
manevara, čak i ako se vrše pri malim
brzinama.
UPOZORENJE
65)Za ispravno funkcionisanje sistema
neophodno je da senzori budu uvek
očišćeni od blata, prljavštine, snega ili leda.
Tokom čišćenja senzora obratite
maksimalnu pažnju da ih ne izgrebete ili
oštetite: izbegavajte upotrebu suvih, grubih
ili tvrdih krpa. Senzore treba prati čistom
vodom, eventualno uz dodavanje šampona
za pranje automobila. U servisima za pranje
gde se pranje vrši mlaznicama pare ili pod
velikim pritiskom brzo očistite senzore
držeći mlaznicu na razdaljini većoj od
10 cm.
66)Zbog eventualnih intervencija na
branicima u zoni senzora obratite se
isključivo ovlašćenim servisima za vozila
marke Fiat. Intervencije na branicima koje
nisu pravilno izvršene mogu biti prepreka za
funkcionisanje parking senzora.
67)Za farbanje branika ili eventualno
popravljanje boje u zoni senzora obratite se
isključivo ovlašćenim servisima za vozila
marke Fiat. Nepravilno nanošenje boje
može ustvari biti prepreka za funkcionisanje
parking senzora.
68)Senzori bi mogli da daju lažnu uzbunu
jer bi registrovali vučnu kuku i priključak kao
prepreku koja se nalazi u zadnjem delu
vozila.
SISTEM LANE
ASSIST
(obaveštenje o
izlasku iz trake)
OPIS
69) 70) 71) 72) 73) 74)
Sistem Lane Assist koristi telekameru
koja se nalazi na vetrobranu za
detektovanje granica trake, i procenu
položaja vozila u odnosu na ove
granice, kako bi se obezbedilo
zadržavanje vozila unutar trake.
Kada se detektuju granice trake a vozilo
pređe jednu od njih bez želje vozača
(pokazivač pravca nije uključen), sistem
Lane Assist pruža taktilno upozorenje u
vidu delovanja na volan, čime signalizira
vozaču potrebu da interveniše kako bi
ostao u istoj traci.
UPOZORENJE Delovanje na volan od
strane sistema je dovoljno da se
primeti, ali uvek je takvo da mu se
vozač može lako suprotstaviti, jer je
ipak on taj koji ima kontrolu nad
vozilom. Vozač, prema tome može da
okrene volan prema potrebi u bilo kom
momentu.

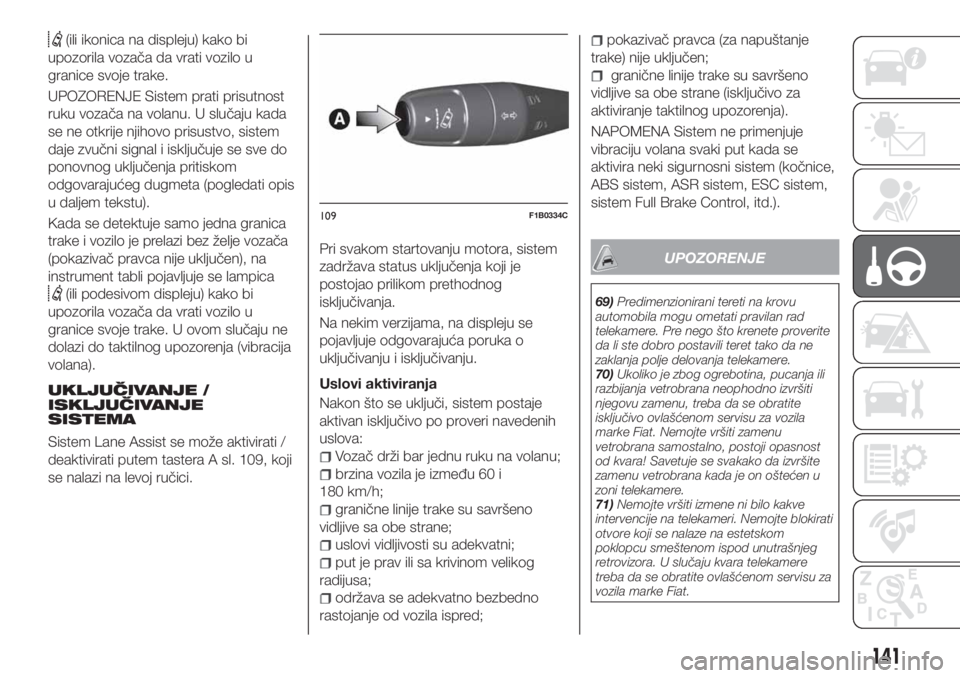

Ako vozilo nastavi da prelazi liniju trake
bez intervenisanja vozača, na
instrument tabli će se pojaviti lampica
140
POKRETANJE VOZILA I VOŽNJA

(ili ikonica na displeju) kako bi
upozorila vozača da vrati vozilo u
granice svoje trake.
UPOZORENJE Sistem prati prisutnost
ruku vozača na volanu. U slučaju kada
se ne otkrije njihovo prisustvo, sistem
daje zvučni signal i isključuje se sve do
ponovnog uključenja pritiskom
odgovarajućeg dugmeta (pogledati opis
u daljem tekstu).
Kada se detektuje samo jedna granica
trake i vozilo je prelazi bez želje vozača
(pokazivač pravca nije uključen), na
instrument tabli pojavljuje se lampica
(ili podesivom displeju) kako bi
upozorila vozača da vrati vozilo u
granice svoje trake. U ovom slučaju ne
dolazi do taktilnog upozorenja (vibracija
volana).
UKLJUČIVANJE /
ISKLJUČIVANJE
SISTEMA
Sistem Lane Assist se može aktivirati /
deaktivirati putem tastera A sl. 109, koji
se nalazi na levoj ručici.Pri svakom startovanju motora, sistem
zadržava status uključenja koji je
postojao prilikom prethodnog
isključivanja.
Na nekim verzijama, na displeju se
pojavljuje odgovarajuća poruka o
uključivanju i isključivanju.
Uslovi aktiviranja
Nakon što se uključi, sistem postaje
aktivan isključivo po proveri navedenih
uslova:Vozač drži bar jednu ruku na volanu;
brzina vozila je između 60 i
180 km/h;
granične linije trake su savršeno
vidljive sa obe strane;
uslovi vidljivosti su adekvatni;
put je prav ili sa krivinom velikog
radijusa;
održava se adekvatno bezbedno
rastojanje od vozila ispred;
pokazivač pravca (za napuštanje
trake) nije uključen;
granične linije trake su savršeno
vidljive sa obe strane (isključivo za
aktiviranje taktilnog upozorenja).
NAPOMENA Sistem ne primenjuje
vibraciju volana svaki put kada se
aktivira neki sigurnosni sistem (kočnice,
ABS sistem, ASR sistem, ESC sistem,
sistem Full Brake Control, itd.).
UPOZORENJE
69)Predimenzionirani tereti na krovu
automobila mogu ometati pravilan rad
telekamere. Pre nego što krenete proverite
da li ste dobro postavili teret tako da ne
zaklanja polje delovanja telekamere.
70)Ukoliko je zbog ogrebotina, pucanja ili
razbijanja vetrobrana neophodno izvršiti
njegovu zamenu, treba da se obratite
isključivo ovlašćenom servisu za vozila
marke Fiat. Nemojte vršiti zamenu
vetrobrana samostalno, postoji opasnost
od kvara! Savetuje se svakako da izvršite
zamenu vetrobrana kada je on oštećen u
zoni telekamere.
71)Nemojte vršiti izmene ni bilo kakve
intervencije na telekameri. Nemojte blokirati
otvore koji se nalaze na estetskom
poklopcu smeštenom ispod unutrašnjeg
retrovizora. U slučaju kvara telekamere
treba da se obratite ovlašćenom servisu za
vozila marke Fiat.
109F1B0334C
141

72)Nemojte prekrivati polje delovanja
telekamere lepilima ili drugim objektima.
Obratite pažnju i na objekte koji se nalaze
na haubi vozila (npr. sloj snega) i pobrinite
se da ne ometaju telekameru.
73)Telekamera može imati ograničenu
funkcionalnost ili biti van funkcije usled
atmosferskih prilika, kao što su jaka kiša,
grad, gusta magla, obilan sneg, stvaranje
slojeva leda na vetrobranu.
74)Na funkcionalnost telekamere mogu,
osim toga, uticati prisustvo prašine,
kondenzacije, prljavštine ili leda na
vetrobranu, uslovi u saobraćaju (npr. vozila
koja pri kretanju nisu u ravni sa vašim
vozilom, vozila koja se kreću poprečno ili u
suprotnom smeru u istoj traci, krivina sa
malim radijusom zakrivljenosti), uslovi stanja
puta i uslovi vožnje (npr. vožnja van
kolovoza). Pobrinite se ipak da vam
vetrobran bude uvek čist. Da biste izbegli
grebanje vetrobrana koristite posebne
deterdženata i čiste krpe. Osim toga,
funkcionalnost telekamere može biti
ograničena ili onemogućena u nekim

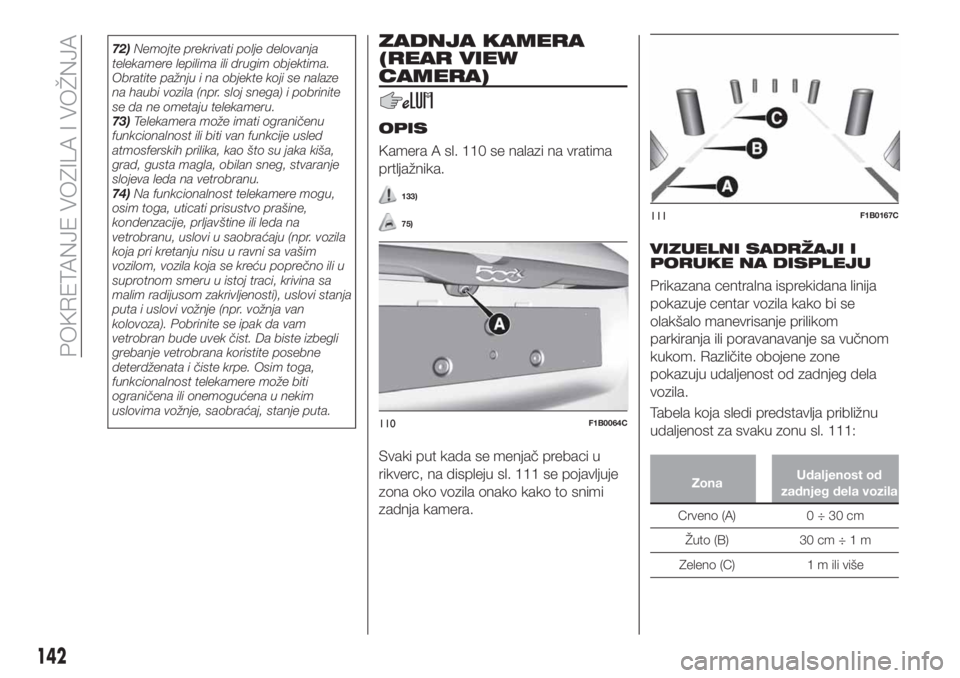

uslovima vožnje, saobraćaj, stanje puta.ZADNJA KAMERA
(REAR VIEW
CAMERA)
OPIS
Kamera A sl. 110 se nalazi na vratima
prtljažnika.
133)
75)
Svaki put kada se menjač prebaci u
rikverc, na displeju sl. 111 se pojavljuje
zona oko vozila onako kako to snimi
zadnja kamera.
VIZUELNI SADRŽAJI I
PORUKE NA DISPLEJU
Prikazana centralna isprekidana linija
pokazuje centar vozila kako bi se
olakšalo manevrisanje prilikom
parkiranja ili poravanavanje sa vučnom
kukom. Različite obojene zone
pokazuju udaljenost od zadnjeg dela
vozila.
Tabela koja sledi predstavlja približnu
udaljenost za svaku zonu sl. 111:
ZonaUdaljenost od
zadnjeg dela vozila
Crveno (A) 0 ÷ 30 cm
Žuto (B) 30 cm÷1m
Zeleno (C) 1 m ili više
110F1B0064C
111F1B0167C
142
POKRETANJE VOZILA I VOŽNJA

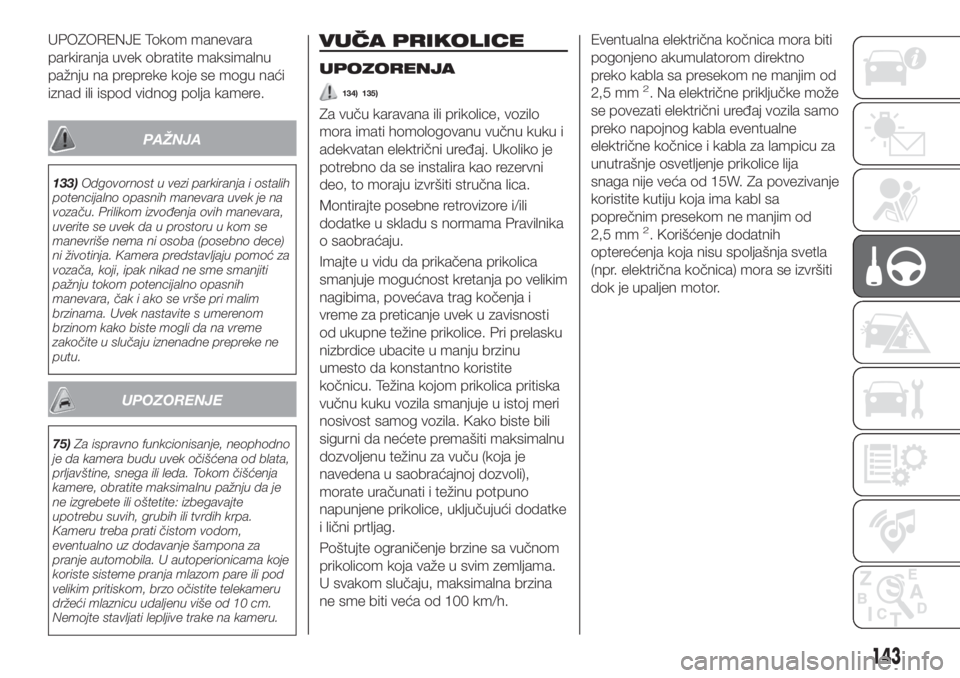

UPOZORENJE Tokom manevara
parkiranja uvek obratite maksimalnu
pažnju na prepreke koje se mogu naći
iznad ili ispod vidnog polja kamere.
PAŽNJA
133)Odgovornost u vezi parkiranja i ostalih
potencijalno opasnih manevara uvek je na
vozaču. Prilikom izvođenja ovih manevara,
uverite se uvek da u prostoru u kom se
manevriše nema ni osoba (posebno dece)
ni životinja. Kamera predstavljaju pomoć za
vozača, koji, ipak nikad ne sme smanjiti
pažnju tokom potencijalno opasnih
manevara, čak i ako se vrše pri malim
brzinama. Uvek nastavite s umerenom
brzinom kako biste mogli da na vreme
zakočite u slučaju iznenadne prepreke ne
putu.
UPOZORENJE
75)Za ispravno funkcionisanje, neophodno
je da kamera budu uvek očišćena od blata,
prljavštine, snega ili leda. Tokom čišćenja
kamere, obratite maksimalnu pažnju da je
ne izgrebete ili oštetite: izbegavajte
upotrebu suvih, grubih ili tvrdih krpa.
Kameru treba prati čistom vodom,
eventualno uz dodavanje šampona za
pranje automobila. U autoperionicama koje
koriste sisteme pranja mlazom pare ili pod
velikim pritiskom, brzo očistite telekameru
držeći mlaznicu udaljenu više od 10 cm.
Nemojte stavljati lepljive trake na kameru.
VUČA PRIKOLICE
UPOZORENJA
134) 135)
Za vuču karavana ili prikolice, vozilo
mora imati homologovanu vučnu kuku i
adekvatan električni uređaj. Ukoliko je
potrebno da se instalira kao rezervni
deo, to moraju izvršiti stručna lica.
Montirajte posebne retrovizore i/ili
dodatke u skladu s normama Pravilnika
o saobraćaju.
Imajte u vidu da prikačena prikolica
smanjuje mogućnost kretanja po velikim
nagibima, povećava trag kočenja i
vreme za preticanje uvek u zavisnosti
od ukupne težine prikolice. Pri prelasku
nizbrdice ubacite u manju brzinu
umesto da konstantno koristite
kočnicu. Težina kojom prikolica pritiska
vučnu kuku vozila smanjuje u istoj meri
nosivost samog vozila. Kako biste bili
sigurni da nećete premašiti maksimalnu
dozvoljenu težinu za vuču (koja je
navedena u saobraćajnoj dozvoli),
morate uračunati i težinu potpuno
napunjene prikolice, uključujući dodatke
i lični prtljag.
Poštujte ograničenje brzine sa vučnom
prikolicom koja važe u svim zemljama.
U svakom slučaju, maksimalna brzina
ne sme biti veća od 100 km/h.Eventualna električna kočnica mora biti
pogonjeno akumulatorom direktno
preko kabla sa presekom ne manjim od
2,5 mm
2. Na električne priključke može
se povezati električni uređaj vozila samo
preko napojnog kabla eventualne
električne kočnice i kabla za lampicu za
unutrašnje osvetljenje prikolice lija
snaga nije veća od 15W. Za povezivanje
koristite kutiju koja ima kabl sa
poprečnim presekom ne manjim od
2,5 mm
2. Korišćenje dodatnih
opterećenja koja nisu spoljašnja svetla
(npr. električna kočnica) mora se izvršiti
dok je upaljen motor.
143

POSTAVLJANJE VUČNE
KUKE
Uređaj za vuču treba da bude fiksiran
na karoseriju od strane stručnog
osoblja, koje mora da poštuje
eventualne dodatne informacije koje
daje proizvođač uređaja. Treba da
poštuje i važeće normative sa
referencama u direktivi 94/20/CEE i
naredne amandmane.
Za sve verzije važi da treba koristiti
uređaj za vuču koji odgovara vučnoj
masi vozila na osnovu koje se nastavlja
instalacija.
Za električno povezivanje mora se
postaviti jedan standardni spoj, koji se
najčešće postavlja na odgovarajuću
sponu koja se, po pravilu, nalazi na
samom uređaju za vuču, i mora se
instalirati na vozilo jedna posebna kutija
za rad spoljašnjih svetala prikolice.
Električna povezivanja moraju se izvesti
sa spojevima sa 7 ili 13 polova od
12VDC (norme CUNA/UNI i ISO/DIN) u
skladu s onim što je napisano u
napomenama proizvođača vozila i/ili
proizvođača vučne kuke.
144
POKRETANJE VOZILA I VOŽNJA

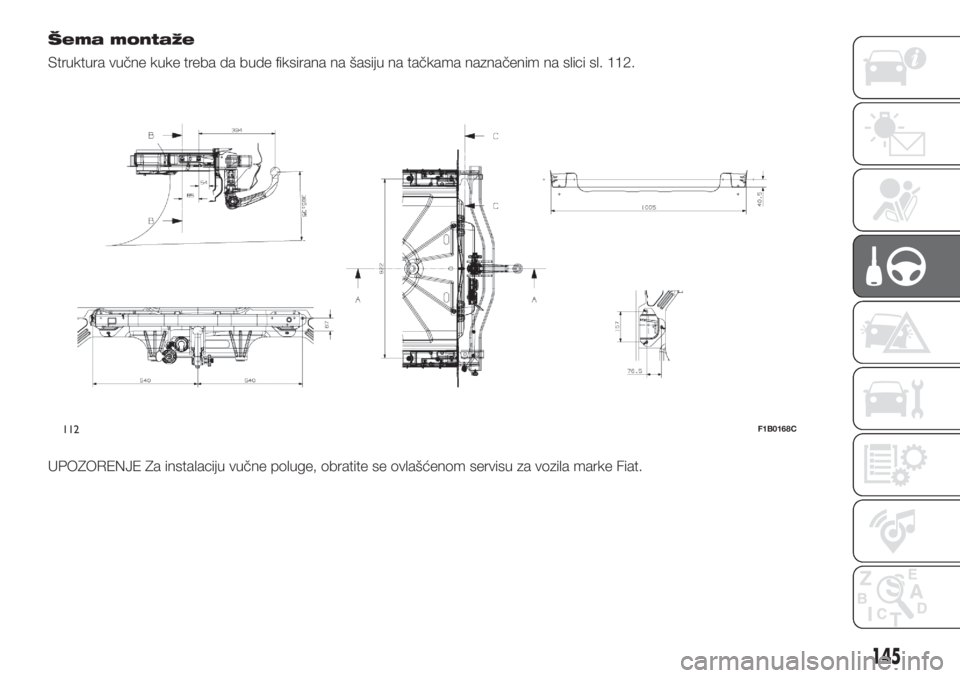

Šema montaže
Struktura vučne kuke treba da bude fiksirana na šasiju na tačkama naznačenim na slici sl. 112.
UPOZORENJE Za instalaciju vučne poluge, obratite se ovlašćenom servisu za vozila marke Fiat.
145
112F1B0168C

PAŽNJA
134)ABS sistem, kojim je opremljeno
vozilo, ne kontroliše kočioni sistem
prikolice. Iz tog razloga je potrebno da
budete vrlo oprezni na klizavim površinama.
135)Najstrože je zabranjeno vršiti izmene
na kočionom uređaju za upravljanje
kočnicom prikolice. Kočioni sistem prikolice
mora biti potpuno nezavistan od
hidrauličnog uređaja vozila.
DOPUNA GORIVA
136) 137) 138)
BENZINSKI MOTORI
Koristiti isključivo bezolovni benzin sa
brojem oktana (R.O.N.) ne manjim od
95 (Specifikacija EN228).
UPOZORENJE Nemojte nikada, čak ni
u hitnim slučajevima, sipati u rezervoar
ni najmanju količinu benzina sa olovom;
može doći do oštećenja katalizatora,
koji postaje nepopravljivo neefikasan.
DIZEL MOTORI
76)
Koristiti isključivo dizel gorivo za
motorna vozila (po Specifikaciji EN590)
U slučaju dužeg mirovanja/upotrebe
vozila u planinskim/hladnim predelima
preporučujemo da sipate gorivo koje je
dostupno na licu mesta. U tom slučaju
preporučujemo da u rezervoaru
održavate količinu goriva na više od
50% korisne zapremine rezervoara.
MOTORI NA PLIN
Otvor za dopunu plina se nalazi pored
poklopca otvora za benzin. Ima
bespovratni ventil u samom telu otvora.
Da biste pristupili punjaču LPG goriva,
otvorite pristupni poklopac Asl. 113i
odvrnite čep B.Tokom dopune, obratite pažnju na
sledeće:
ugasite motor;
aktivirajte električnu ručnu kočnicu;
postavite kontakt bravu na poziciju
STOP;
ne pušite;
dostavite odgovarajući adapter za
dopunu A sl. 114soblju zaduženom za
dopunu LPG-a.
113F1B0614C
146
POKRETANJE VOZILA I VOŽNJA

UPOZORENJE U zavisnosti od tržišta
postoje različiti tipovi adaptera za
pumpe za dopunu LPG-a. Sa vozilom
se isporučuje adapter za dopunu A
sl. 114, koji se nalazi u odgovarajućoj
kutiji, specifičan za tržište na kom se
prodaje vozilo. U slučaju odlaska u
drugu državu, potrebno je informisati se
o vrsti adaptera koje treba koristiti.UPOZORENJE Oni koji vrše punjenje
LPG-a, pre nego što nastave sa
punjenjem, moraju da provere da li je
adapter za dopunu pravilno usmeren na
otvoru.
UPOZORENJE Vodite računa o
adapteru za punjenje LPG-a da se ne bi
oštetio.
UPOZORENJE Koristite samo LPG
namenjen za vozila.
UPOZORENJE Obavezno koristiti
adapter koji se dobija uz vozilo s
obzirom da ima odgovarajući predfilter
za gorivo.
PROCEDURA SIPANJA
GORIVA
"Capless Fuel" je uređaj koji se nalazi na
ulazu rezervoara za gorivo; automatski
se otvara i zatvara prilikom ubacivanja /
izvlačenja pištolja za gorivo.
"Capless Fuel" ima inhibitor koji
sprečava punjenje neadekvatnog
goriva.
Otvaranje vratanca
Za dopunu goriva uradite sledeće:
otovorite vrata A sl. 115 nakon što ih
otključate pritiskom na naznačeno
mesto;
ubacite pištolj za gorivo u otvor za
gorivo i počnite dolivanje;
nakon završenog dolivanja, pre nego
što izvadite pištolj, sačekajte najmanje
10 sekundi da bi gorivo oteklo u
rezervoar;
potom izvucite pištolj z otvora za
gorivo a nakon toga zatvorite vratanca
A.
Vrata imaju poklopac protiv prašine B
koji, kada su vrata zatvorena, sprečava
taloženje prljavštine i prašine una
krajevima otvora.
Sipanje goriva u hitnim slučajevima
Postupiti na sledeći način:
otvorite prtljažnik i uzmite
odgovarajući adapter C sl. 116, koji se
nalazi u kutiji za alat ili, u zavisnosti od
verzije, u kutiji Fix&Go;
otvorite vrata A sl. 115, kako je
prethodno opisano;
ubaciti adapter u otvor za gorivo kao
što je prikazano i počnite dolivanje;
114F1B0615C
115F1B0164C
147

nakon završenog dolivanja, skinuti
adapter i zatvoriti vratanca;
na kraju vratite adapter u prtljažnik.
Goriva - identifikacija
kompatibilnosti vozila -
Grafički simbol za
izražavanje informacija
za potrošače u skladu
sa standardom
EN16942
Sledeći simboli olakšavaju
prepoznavanje pravilne vrste goriva koje
treba koristiti u vozilu.
Pre sipanja goriva, proverite simbole koji
se nalaze na unutrašnjem delu
poklopca otvora za sipanje goriva (ako
postoji) i uporedite ih sa simbolom na
odgovarajućoj pumpi (ako postoji).Simboli za benzinska vozila
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228
Simboli za dizel vozila
B7: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
7% (V/V) u skladu sa standardom
EN590
B10: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
10% (V/V) u skladu sa standardom
EN16734Simboli za vozila sa duplim
napajanjem na benzin - LPG
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228
LPG: LPG za motorna vozila u skladu
sa standardomEN589
PAŽNJA
136)Na krajeve otvora nemojte stavljati
nikakav predmet/čep prema onome što je
predviđeno za vozilo. Korišćenje
neodgovarajućih predmeta/čepova može
izazvati povećanje pritiska u unutrašnjosti
rezervoara i izazvati opasnost.
137)Nemojte se približavati otvoru
rezervoara koji sa otvorenim plamenom ili
zapaljenim cigaretama: opasnost od
požara. Izbegavajte još i da previše
približavate lice otvoru rezervoara, da ne
biste udahnuli štetna isparenja.
116F1B0165C
148
POKRETANJE VOZILA I VOŽNJA
