FIAT 500X 2018 Knjižica za upotrebu i održavanje (in Serbian)

Lampica Značenje
žutaSISTEM ESC (Electronic Stability Control - Sistem kontrole stabilnosti vozila)
Intervencija ESC sistema
Intervencija sistema je označena paljenjem lampice: signalizacija intervencije označava da je vozilo u stanju
ugrožene stabilnosti i kritičnog prijanjanja.
Kvar ESC sistema
Ako se lampica ne ugasi, ili ako ostane upaljena kada radi motor, to znači da je došlo do kvara na sistemu
ESC. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
Kvar sistema Hill Hold Control (Pokretanje vozila na uzbrdici)
Istovremeno paljenje lampice i prikazivanje odgovarajuće poruke na displeju označava da je došlo do kvara
na sistemu Hill Hold Control. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
žutaDELIMIČNO / TOTALNO DEAKTIVIRANJE AKTIVNIH SIGURNOSNIH SISTEMA
Paljenje lampice signalizira da su neki sigurnosni sistemi delimično deaktivirani na zahtev vozača.
žutaZADNJA SVETLA ZA MAGLU
Lampica se pali aktiviranjem zadnjeg svetla za maglu.
žutaKVAR ELEKTRIČNE RUČNE KOČNICE
Kontrolna lampica se pali kada se otkrije kvar električne ručne kočnice. Čim se nađete u mogućnosti,
obratite se Mreži korisničke podrške Fiat.
33)
59

Lampica Značenje

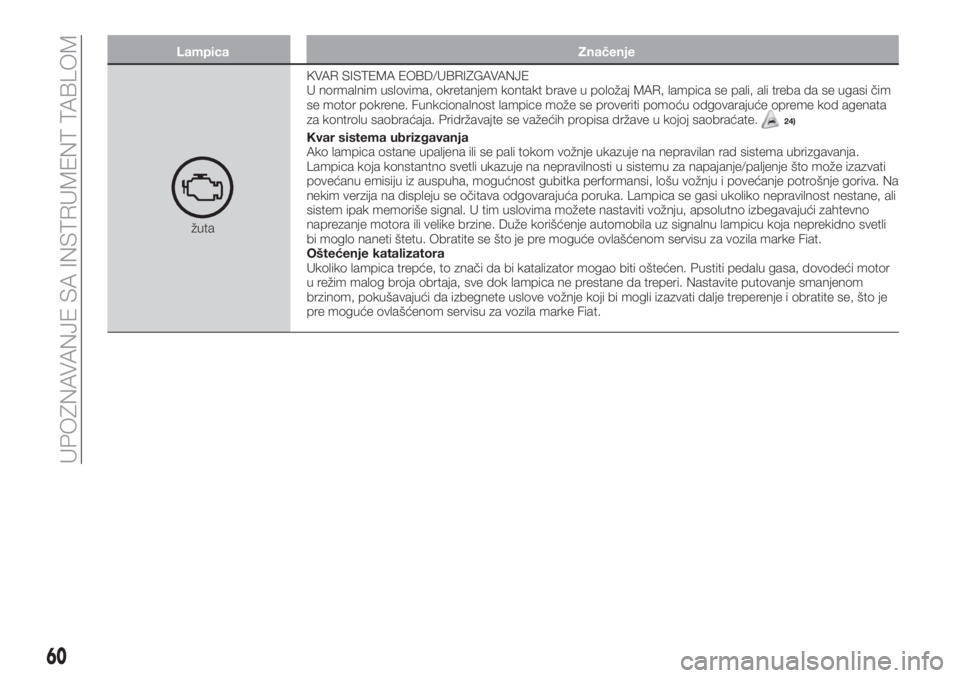

žutaKVAR SISTEMA EOBD/UBRIZGAVANJE
U normalnim uslovima, okretanjem kontakt brave u položaj MAR, lampica se pali, ali treba da se ugasi čim
se motor pokrene. Funkcionalnost lampice može se proveriti pomoću odgovarajuće opreme kod agenata
za kontrolu saobraćaja. Pridržavajte se važećih propisa države u kojoj saobraćate.
24)
Kvar sistema ubrizgavanja
Ako lampica ostane upaljena ili se pali tokom vožnje ukazuje na nepravilan rad sistema ubrizgavanja.
Lampica koja konstantno svetli ukazuje na nepravilnosti u sistemu za napajanje/paljenje što može izazvati
povećanu emisiju iz auspuha, mogućnost gubitka performansi, lošu vožnju i povećanje potrošnje goriva. Na
nekim verzija na displeju se očitava odgovarajuća poruka. Lampica se gasi ukoliko nepravilnost nestane, ali
sistem ipak memoriše signal. U tim uslovima možete nastaviti vožnju, apsolutno izbegavajući zahtevno
naprezanje motora ili velike brzine. Duže korišćenje automobila uz signalnu lampicu koja neprekidno svetli
bi moglo naneti štetu. Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
Oštećenje katalizatora
Ukoliko lampica trepće, to znači da bi katalizator mogao biti oštećen. Pustiti pedalu gasa, dovodeći motor
u režim malog broja obrtaja, sve dok lampica ne prestane da treperi. Nastavite putovanje smanjenom
brzinom, pokušavajući da izbegnete uslove vožnje koji bi mogli izazvati dalje treperenje i obratite se, što je
pre moguće ovlašćenom servisu za vozila marke Fiat.
60
UPOZNAVANJE SA INSTRUMENT TABLOM

Lampica Značenje
žutaSISTEM LANE ASSIST (Upozorenje za održavanje trake)
Lampica se pali u sledećim režimima:
Lampica konstantno svetli (bela boja):označava da je sistem aktivan ali granice trake nisu utvrđene (linije
trake su sive boje).
Lampica trepće (tamno žuta boja):označava da se vozilo približilo liniji trake i da će je uskoro preći.
Lampica konstantno svetli (zelena boja):označava da je sistem utvrdio granice obe trake. Sistem će
delovati na volan ukoliko dođe do nenamernog napuštanja trake.
žutaPRED-ZAGREVANJE SVEĆICA (dizel verzije)
Postavljanjem kontakt brave u položaj MAR lampica se gasi kada grejači dostignu predviđenu temperaturu.
Motor se može upaliti odmah nakon gašenja lampice.
UPOZORENJE Kod umerenih ili visokih temperatura ambijenta, paljenje lampice je jedva primetno.
KVAR PRED-ZAGREVANJA SVEĆICA (dizel verzije)
Treptanje lampice označava kvar na uređaju za pred-zagrevanje svećica. U ovom slučaju, što je pre
moguće obratite se ovlašćenom servisu za vozila marke Fiat.
žutaFULL BRAKE CONTROL OFF
Ova lampica se pali kada vozač isključi sistem Full Brake Control ili kada se automatski isključi usled
privremenog kvara na sistemu. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
61

Lampica Značenje

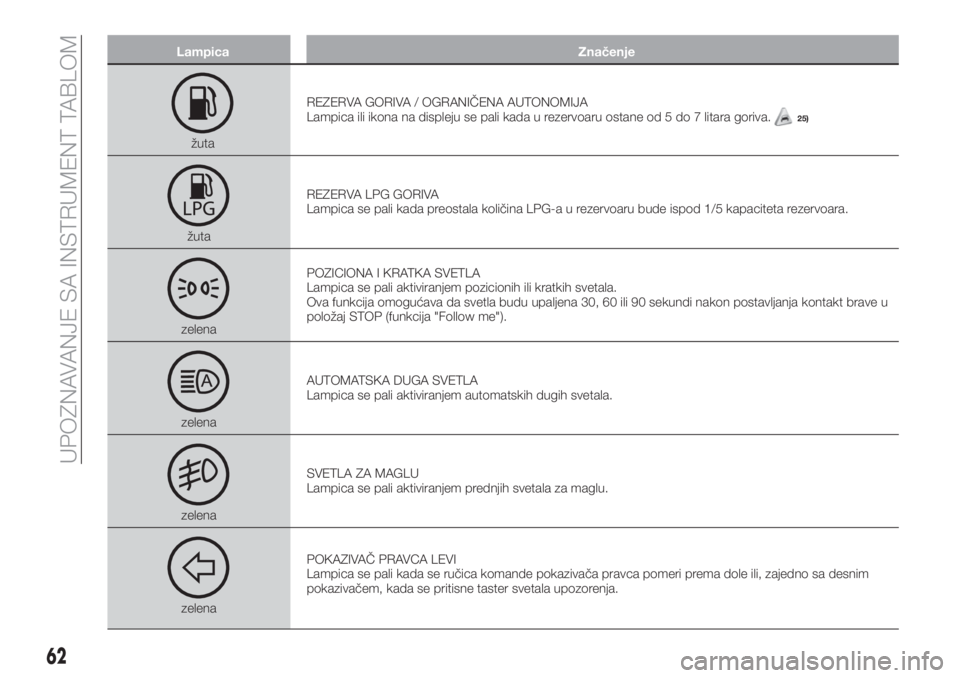

žutaREZERVA GORIVA / OGRANIČENA AUTONOMIJA
Lampica ili ikona na displeju se pali kada u rezervoaru ostane od 5 do 7 litara goriva.
25)
žutaREZERVA LPG GORIVA
Lampica se pali kada preostala količina LPG-a u rezervoaru bude ispod 1/5 kapaciteta rezervoara.
zelenaPOZICIONA I KRATKA SVETLA
Lampica se pali aktiviranjem pozicionih ili kratkih svetala.
Ova funkcija omogućava da svetla budu upaljena 30, 60 ili 90 sekundi nakon postavljanja kontakt brave u
položaj STOP (funkcija "Follow me").
zelenaAUTOMATSKA DUGA SVETLA
Lampica se pali aktiviranjem automatskih dugih svetala.
zelenaSVETLA ZA MAGLU
Lampica se pali aktiviranjem prednjih svetala za maglu.
zelenaPOKAZIVAČ PRAVCA LEVI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema dole ili, zajedno sa desnim
pokazivačem, kada se pritisne taster svetala upozorenja.
62
UPOZNAVANJE SA INSTRUMENT TABLOM

Lampica Značenje
zelenaPOKAZIVAČ PRAVCA DESNI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema gore ili, zajedno sa levim
pokazivačem, kada se pritisne taster svetala upozorenja.
zelenaINTERVENCIJA START&STOP SISTEMA
Simbol se pali da bi označio da je motor isključen usled intervencije Start&Stop sistema.
Aktivacija: simbol se pali u slučaju aktivacije sistema; u ovom slučaju, LED koji se nalazi na tasteru je
isključen.
Deaktivacija: deaktivacija sistema Start&Stop označena je pojavljivanjem odgovarajuće poruke na
displeju; u ovom slučaju LED na tasteru je uključen.
zelenaPOGON NA BENZIN
Lampica se pali za vreme vožnje sa pogonom na benzin.
plavaDUGA SVETLA
Lampica se pali aktiviranjem dugih svetala.
belaSENZOR OSVETLJENOST
Meri osvetljenje u unutrašnjosti kabine i samostalno podešava osvetljenost instrument table.
63

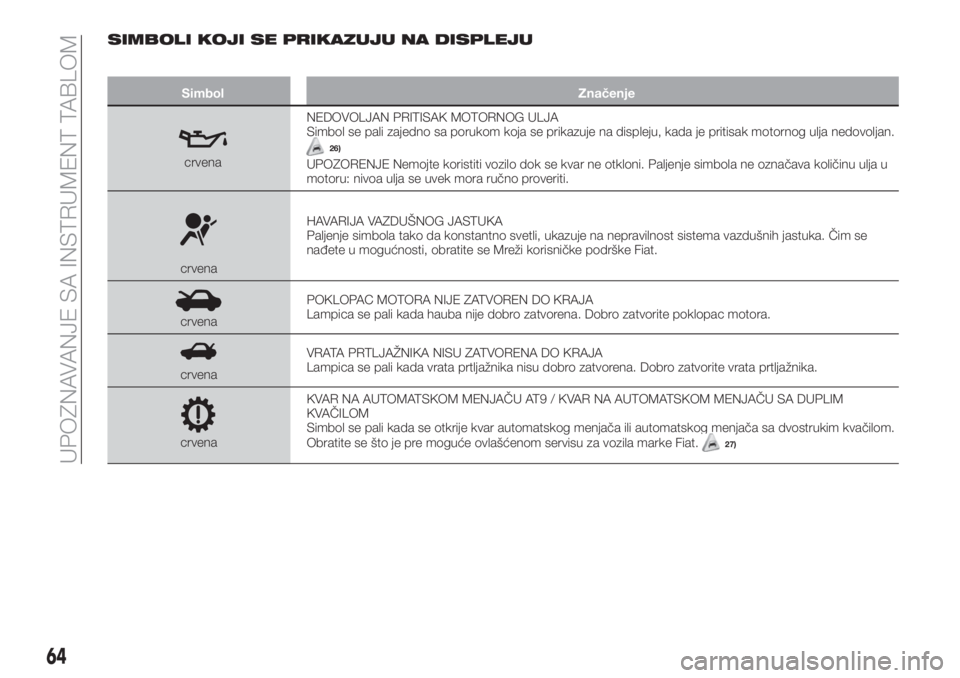

SIMBOLI KOJI SE PRIKAZUJU NA DISPLEJU
Simbol Značenje
crvenaNEDOVOLJAN PRITISAK MOTORNOG ULJA
Simbol se pali zajedno sa porukom koja se prikazuje na displeju, kada je pritisak motornog ulja nedovoljan.26)
UPOZORENJE Nemojte koristiti vozilo dok se kvar ne otkloni. Paljenje simbola ne označava količinu ulja u
motoru: nivoa ulja se uvek mora ručno proveriti.
crvenaHAVARIJA VAZDUŠNOG JASTUKA
Paljenje simbola tako da konstantno svetli, ukazuje na nepravilnost sistema vazdušnih jastuka. Čim se
nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
crvenaPOKLOPAC MOTORA NIJE ZATVOREN DO KRAJA
Lampica se pali kada hauba nije dobro zatvorena. Dobro zatvorite poklopac motora.
crvenaVRATA PRTLJAŽNIKA NISU ZATVORENA DO KRAJA
Lampica se pali kada vrata prtljažnika nisu dobro zatvorena. Dobro zatvorite vrata prtljažnika.
crvenaKVAR NA AUTOMATSKOM MENJAČU AT9 / KVAR NA AUTOMATSKOM MENJAČU SA DUPLIM
KVAČILOM
Simbol se pali kada se otkrije kvar automatskog menjača ili automatskog menjača sa dvostrukim kvačilom.
Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.27)
64
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje

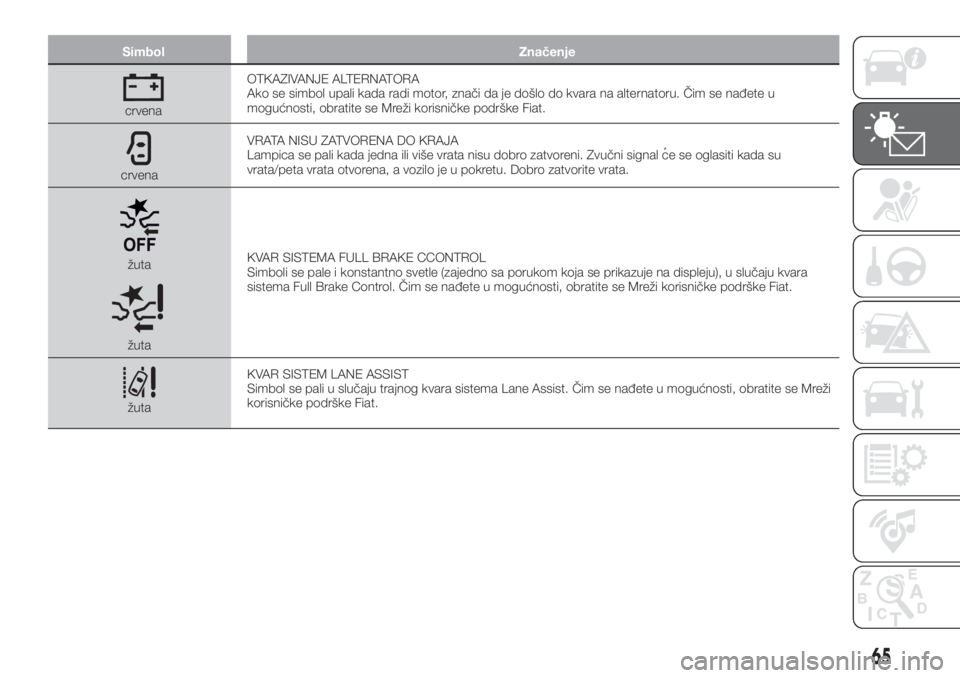

crvenaOTKAZIVANJE ALTERNATORA
Ako se simbol upali kada radi motor, znači da je došlo do kvara na alternatoru. Čim se nađete u
mogućnosti, obratite se Mreži korisničke podrške Fiat.
crvenaVRATA NISU ZATVORENA DO KRAJA
Lampica se pali kada jedna ili više vrata nisu dobro zatvoreni. Zvučni signal ce se oglasiti kada su
vrata/peta vrata otvorena, a vozilo je u pokretu. Dobro zatvorite vrata.
žuta
žutaKVAR SISTEMA FULL BRAKE CCONTROL
Simboli se pale i konstantno svetle (zajedno sa porukom koja se prikazuje na displeju), u slučaju kvara
sistema Full Brake Control. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
žutaKVAR SISTEM LANE ASSIST
Simbol se pali u slučaju trajnog kvara sistema Lane Assist. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
65

Simbol Značenje

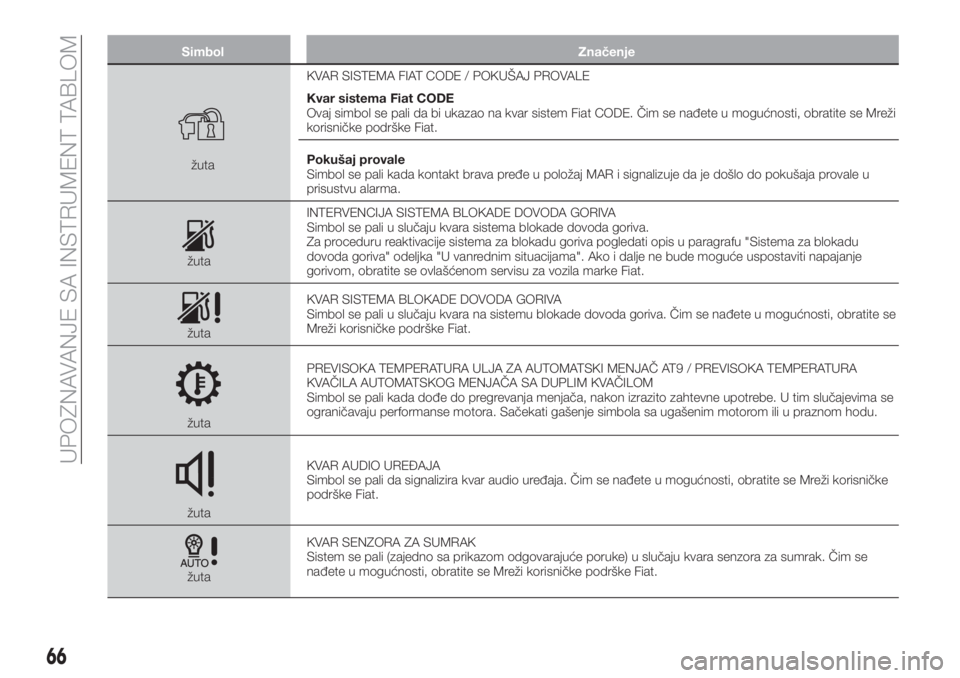

žutaKVAR SISTEMA FIAT CODE / POKUŠAJ PROVALE
Kvar sistema Fiat CODE
Ovaj simbol se pali da bi ukazao na kvar sistem Fiat CODE. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
Pokušaj provale
Simbol se pali kada kontakt brava pređe u položaj MAR i signalizuje da je došlo do pokušaja provale u
prisustvu alarma.
žutaINTERVENCIJA SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara sistema blokade dovoda goriva.
Za proceduru reaktivacije sistema za blokadu goriva pogledati opis u paragrafu "Sistema za blokadu
dovoda goriva" odeljka "U vanrednim situacijama". Ako i dalje ne bude moguće uspostaviti napajanje
gorivom, obratite se ovlašćenom servisu za vozila marke Fiat.
žutaKVAR SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara na sistemu blokade dovoda goriva. Čim se nađete u mogućnosti, obratite se
Mreži korisničke podrške Fiat.
žutaPREVISOKA TEMPERATURA ULJA ZA AUTOMATSKI MENJAČ AT9 / PREVISOKA TEMPERATURA
KVAČILA AUTOMATSKOG MENJAČA SA DUPLIM KVAČILOM
Simbol se pali kada dođe do pregrevanja menjača, nakon izrazito zahtevne upotrebe. U tim slučajevima se
ograničavaju performanse motora. Sačekati gašenje simbola sa ugašenim motorom ili u praznom hodu.
žutaKVAR AUDIO UREĐAJA
Simbol se pali da signalizira kvar audio uređaja. Čim se nađete u mogućnosti, obratite se Mreži korisničke
podrške Fiat.
žutaKVAR SENZORA ZA SUMRAK
Sistem se pali (zajedno sa prikazom odgovarajuće poruke) u slučaju kvara senzora za sumrak. Čim se
nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
66
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje

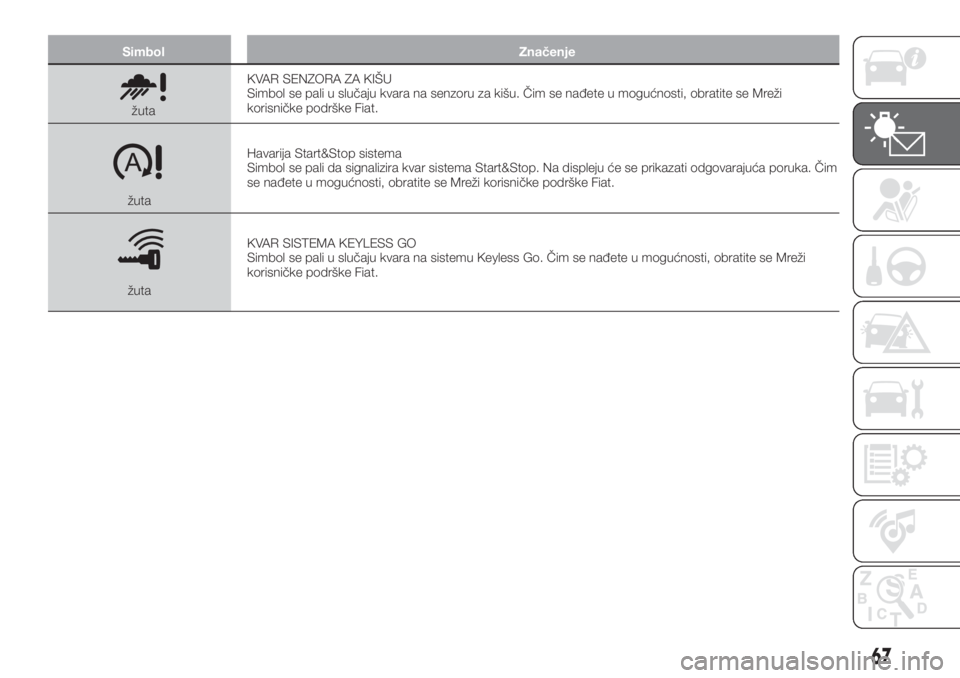

žutaKVAR SENZORA ZA KIŠU
Simbol se pali u slučaju kvara na senzoru za kišu. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
žutaHavarija Start&Stop sistema
Simbol se pali da signalizira kvar sistema Start&Stop. Na displeju će se prikazati odgovarajuća poruka. Čim
se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
žutaKVAR SISTEMA KEYLESS GO
Simbol se pali u slučaju kvara na sistemu Keyless Go. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
67

Simbol Značenje

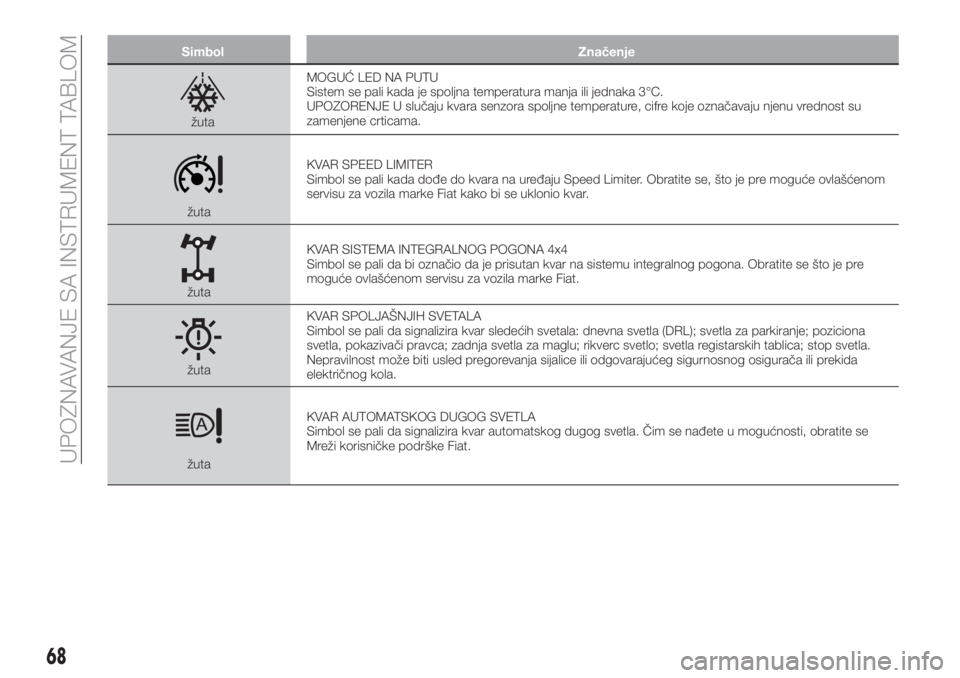

žutaMOGUĆ LED NA PUTU
Sistem se pali kada je spoljna temperatura manja ili jednaka 3°C.
UPOZORENJE U slučaju kvara senzora spoljne temperature, cifre koje označavaju njenu vrednost su
zamenjene crticama.
žutaKVAR SPEED LIMITER
Simbol se pali kada dođe do kvara na uređaju Speed Limiter. Obratite se, što je pre moguće ovlašćenom
servisu za vozila marke Fiat kako bi se uklonio kvar.
žutaKVAR SISTEMA INTEGRALNOG POGONA 4x4
Simbol se pali da bi označio da je prisutan kvar na sistemu integralnog pogona. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
žutaKVAR SPOLJAŠNJIH SVETALA
Simbol se pali da signalizira kvar sledećih svetala: dnevna svetla (DRL); svetla za parkiranje; poziciona
svetla, pokazivači pravca; zadnja svetla za maglu; rikverc svetlo; svetla registarskih tablica; stop svetla.
Nepravilnost može biti usled pregorevanja sijalice ili odgovarajućeg sigurnosnog osigurača ili prekida
električnog kola.
žutaKVAR AUTOMATSKOG DUGOG SVETLA
Simbol se pali da signalizira kvar automatskog dugog svetla. Čim se nađete u mogućnosti, obratite se
Mreži korisničke podrške Fiat.
68
UPOZNAVANJE SA INSTRUMENT TABLOM
