FIAT 500X 2018 Manual de Empleo y Cuidado (in Spanish)

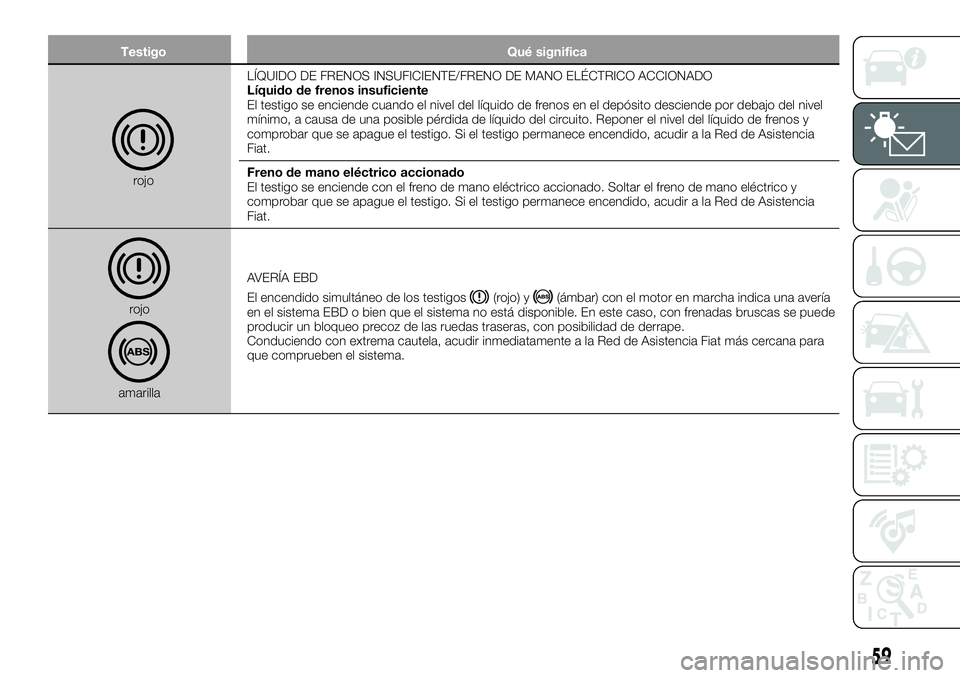

TestigoQué significa
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ELÉCTRICO ACCIONADO
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
Freno de mano eléctrico accionado
El testigo se enciende con el freno de mano eléctrico accionado. Soltar el freno de mano eléctrico y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
rojo
amarilla AVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor en marcha indica una avería
en el sistema EBD o bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede
producir un bloqueo precoz de las ruedas traseras, con posibilidad de derrape.
Conduciendo con extrema cautela, acudir inmediatamente a la Red de Asistencia Fiat más cercana para
que comprueben el sistema.
59

TestigoQué significa

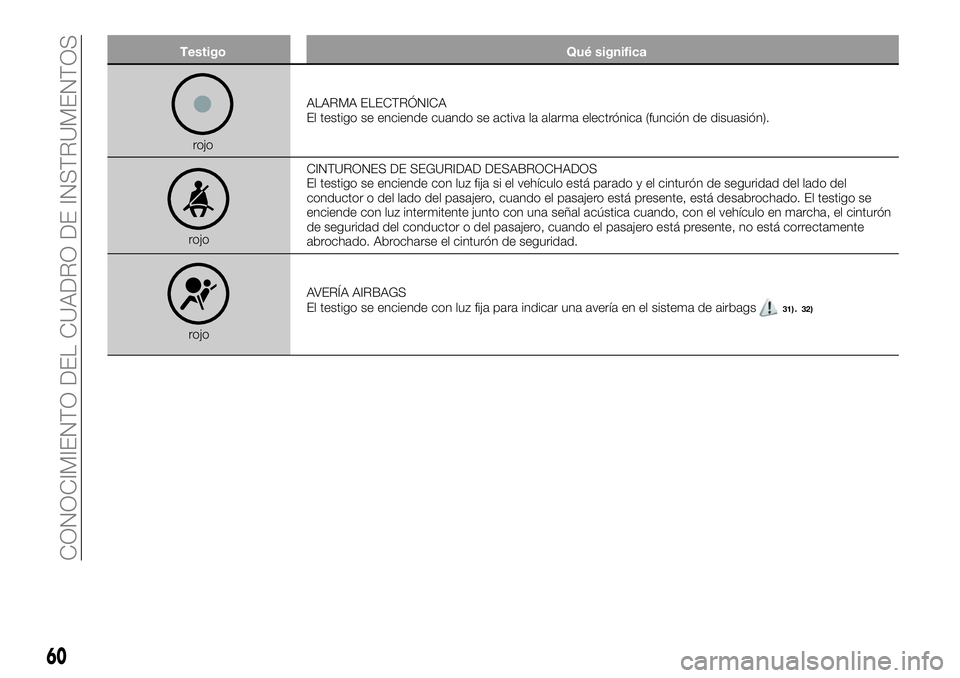

rojoALARMA ELECTRÓNICA
El testigo se enciende cuando se activa la alarma electrónica (función de disuasión).
rojo CINTURONES DE SEGURIDAD DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero, cuando el pasajero está presente, está desabrochado. El testigo se
enciende con luz intermitente junto con una señal acústica cuando, con el vehículo en marcha, el cinturón
de seguridad del conductor o del pasajero, cuando el pasajero está presente, no está correctamente
abrochado. Abrocharse el cinturón de seguridad.
rojo
AVERÍA AIRBAGS
El testigo se enciende con luz fija para indicar una avería en el sistema de airbags
31).32)
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

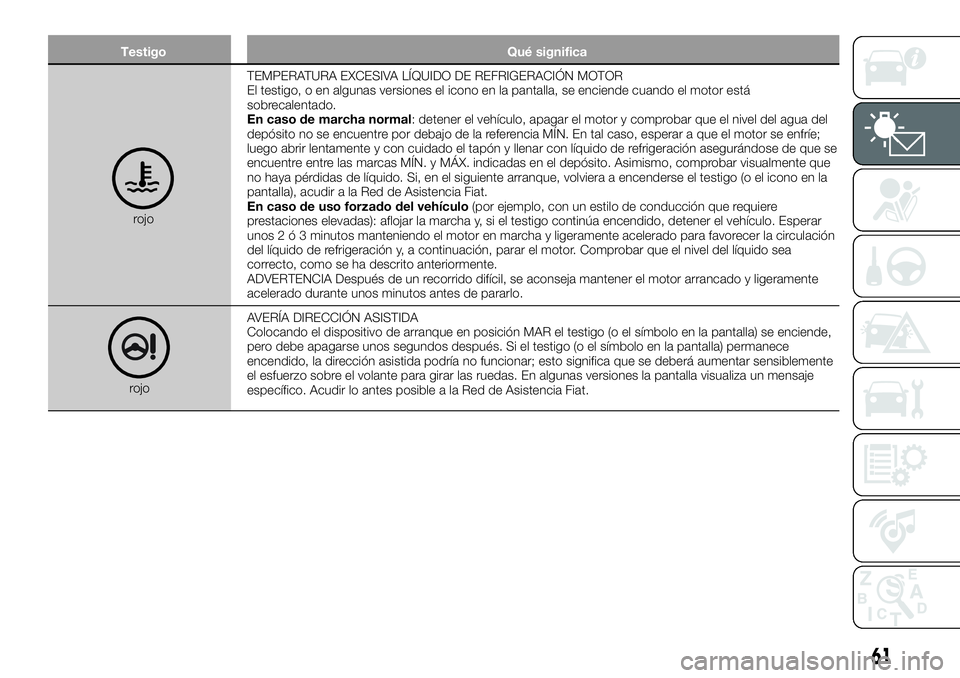

rojoTEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
El testigo, o en algunas versiones el icono en la pantalla, se enciende cuando el motor está
sobrecalentado.
En caso de marcha normal: detener el vehículo, apagar el motor y comprobar que el nivel del agua del
depósito no se encuentre por debajo de la referencia MÍN. En tal caso, esperar a que el motor se enfríe;
luego abrir lentamente y con cuidado el tapón y llenar con líquido de refrigeración asegurándose de que se
encuentre entre las marcas MÍN. y MÁX. indicadas en el depósito. Asimismo, comprobar visualmente que
no haya pérdidas de líquido. Si, en el siguiente arranque, volviera a encenderse el testigo (o el icono en la
pantalla), acudir a la Red de Asistencia Fiat.
En caso de uso forzado del vehículo
(por ejemplo, con un estilo de conducción que requiere
prestaciones elevadas): aflojar la marcha y, si el testigo continúa encendido, detener el vehículo. Esperar
unos2ó3minutos manteniendo el motor en marcha y ligeramente acelerado para favorecer la circulación
del líquido de refrigeración y, a continuación, parar el motor. Comprobar que el nivel del líquido sea
correcto, como se ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se aconseja mantener el motor arrancado y ligeramente
acelerado durante unos minutos antes de pararlo.
rojo AVERÍA DIRECCIÓN ASISTIDA
Colocando el dispositivo de arranque en posición MAR el testigo (o el símbolo en la pantalla) se enciende,
pero debe apagarse unos segundos después. Si el testigo (o el símbolo en la pantalla) permanece
encendido, la dirección asistida podría no funcionar; esto significa que se deberá aumentar sensiblemente
el esfuerzo sobre el volante para girar las ruedas. En algunas versiones la pantalla visualiza un mensaje
específico. Acudir lo antes posible a la Red de Asistencia Fiat.
61

TestigoQué significa

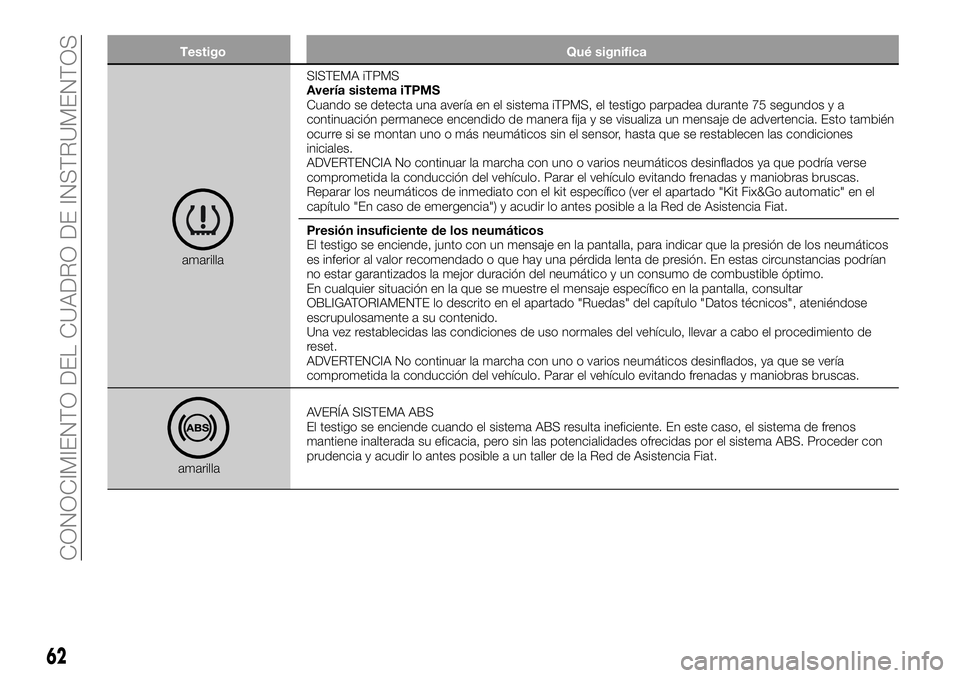

amarillaSISTEMA iTPMS
Avería sistema iTPMS
Cuando se detecta una avería en el sistema iTPMS, el testigo parpadea durante 75 segundos y a
continuación permanece encendido de manera fija y se visualiza un mensaje de advertencia. Esto también
ocurre si se montan uno o más neumáticos sin el sensor, hasta que se restablecen las condiciones
iniciales.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados ya que podría verse
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
Reparar los neumáticos de inmediato con el kit específico (ver el apartado "Kit Fix&Go automatic" en el
capítulo "En caso de emergencia") y acudir lo antes posible a la Red de Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende, junto con un mensaje en la pantalla, para indicar que la presión de los neumáticos
es inferior al valor recomendado o que hay una pérdida lenta de presión. En estas circunstancias podrían
no estar garantizados la mejor duración del neumático y un consumo de combustible óptimo.
En cualquier situación en la que se muestre el mensaje específico en la pantalla, consultar
OBLIGATORIAMENTE lo descrito en el apartado "Ruedas" del capítulo "Datos técnicos", ateniéndose
escrupulosamente a su contenido.
Una vez restablecidas las condiciones de uso normales del vehículo, llevar a cabo el procedimiento de
reset.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
amarilla
AVERÍA SISTEMA ABS
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Proceder con
prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

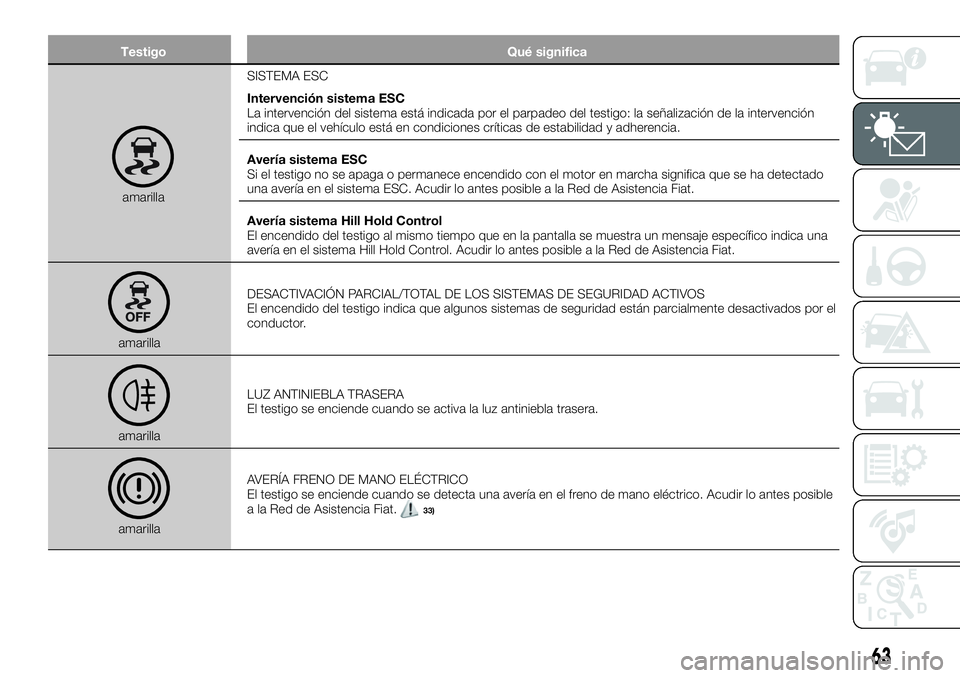

amarillaSISTEMA ESC
Intervención sistema ESC
La intervención del sistema está indicada por el parpadeo del testigo: la señalización de la intervención
indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería sistema ESC
Si el testigo no se apaga o permanece encendido con el motor en marcha significa que se ha detectado
una avería en el sistema ESC. Acudir lo antes posible a la Red de Asistencia Fiat.
Avería sistema Hill Hold Control
El encendido del testigo al mismo tiempo que en la pantalla se muestra un mensaje específico indica una
avería en el sistema Hill Hold Control. Acudir lo antes posible a la Red de Asistencia Fiat.
amarilla
DESACTIVACIÓN PARCIAL/TOTAL DE LOS SISTEMAS DE SEGURIDAD ACTIVOS
El encendido del testigo indica que algunos sistemas de seguridad están parcialmente desactivados por el
conductor.
amarilla
LUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
amarillaAVERÍA FRENO DE MANO ELÉCTRICO
El testigo se enciende cuando se detecta una avería en el freno de mano eléctrico. Acudir lo antes posible
a la Red de Asistencia Fiat.
33)
63

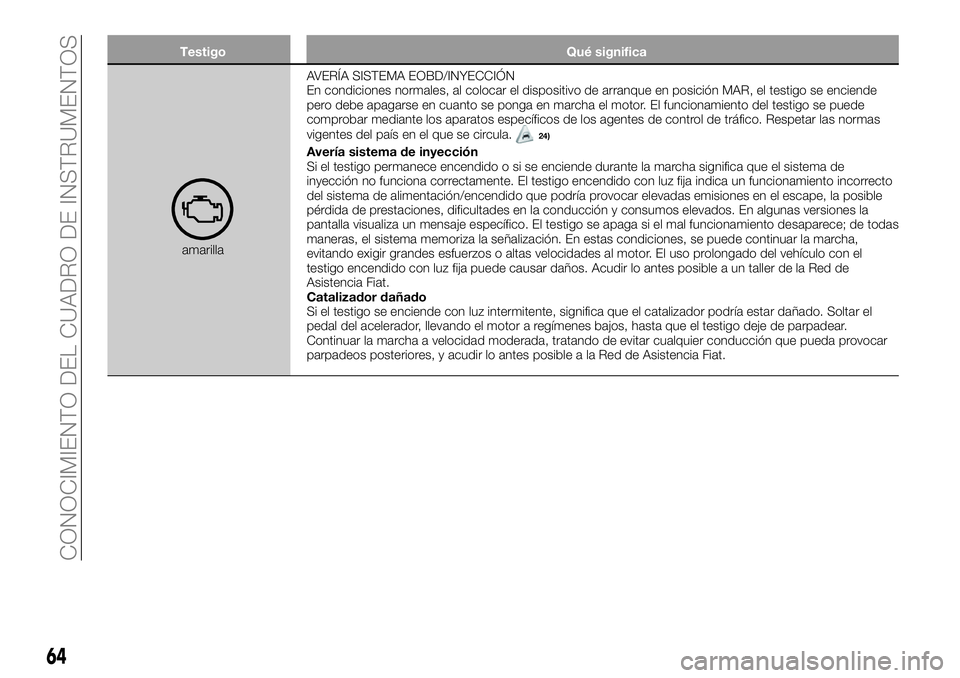

TestigoQué significa
amarillaAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al colocar el dispositivo de arranque en posición MAR, el testigo se enciende
pero debe apagarse en cuanto se ponga en marcha el motor. El funcionamiento del testigo se puede
comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las normas
vigentes del país en el que se circula.
24)
Avería sistema de inyección
Si el testigo permanece encendido o si se enciende durante la marcha significa que el sistema de
inyección no funciona correctamente. El testigo encendido con luz fija indica un funcionamiento incorrecto
del sistema de alimentación/encendido que podría provocar elevadas emisiones en el escape, la posible
pérdida de prestaciones, dificultades en la conducción y consumos elevados. En algunas versiones la
pantalla visualiza un mensaje específico. El testigo se apaga si el mal funcionamiento desaparece; de todas
maneras, el sistema memoriza la señalización. En estas condiciones, se puede continuar la marcha,
evitando exigir grandes esfuerzos o altas velocidades al motor. El uso prolongado del vehículo con el
testigo encendido con luz fija puede causar daños. Acudir lo antes posible a un taller de la Red de
Asistencia Fiat.
Catalizador dañado
Si el testigo se enciende con luz intermitente, significa que el catalizador podría estar dañado. Soltar el
pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear.
Continuar la marcha a velocidad moderada, tratando de evitar cualquier conducción que pueda provocar
parpadeos posteriores, y acudir lo antes posible a la Red de Asistencia Fiat.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

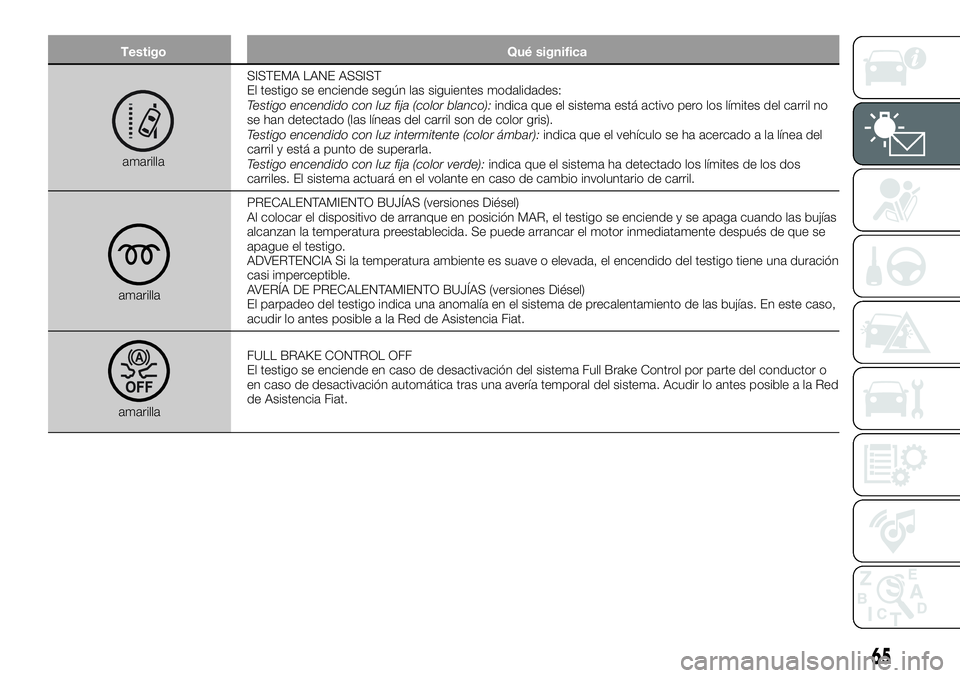

amarillaSISTEMA LANE ASSIST
El testigo se enciende según las siguientes modalidades:
Testigo encendido con luz fija (color blanco):
indica que el sistema está activo pero los límites del carril no
se han detectado (las líneas del carril son de color gris).
Testigo encendido con luz intermitente (color ámbar): indica que el vehículo se ha acercado a la línea del
carril y está a punto de superarla.
Testigo encendido con luz fija (color verde): indica que el sistema ha detectado los límites de los dos
carriles. El sistema actuará en el volante en caso de cambio involuntario de carril.
amarilla PRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición MAR, el testigo se enciende y se apaga cuando las bujías
alcanzan la temperatura preestablecida. Se puede arrancar el motor inmediatamente después de que se
apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una duración
casi imperceptible.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías. En este caso,
acudir lo antes posible a la Red de Asistencia Fiat.
amarilla
FULL BRAKE CONTROL OFF
El testigo se enciende en caso de desactivación del sistema Full Brake Control por parte del conductor o
en caso de desactivación automática tras una avería temporal del sistema. Acudir lo antes posible a la Red
de Asistencia Fiat.
65

TestigoQué significa
amarillaRESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo o el icono en la pantalla se enciende cuando en el depósito quedan de5a7litros de
combustible.
25)
amarilla RESERVA DE COMBUSTIBLE GLP
El testigo se enciende cuando la cantidad restante de GLP en el depósito desciende por debajo de 1/5 de
la capacidad del depósito.
verdeLUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende al activar las luces de posición o las de cruce.
Esta función permite mantener encendidas las luces durante 30, 60 ó 90 segundos después de colocar el
dispositivo de arranque en posición STOP (función "Follow me").
verde
LUCES DE CARRETERA AUTOMÁTICAS
El testigo se enciende al activar las luces de carretera automáticas.
verdeLUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

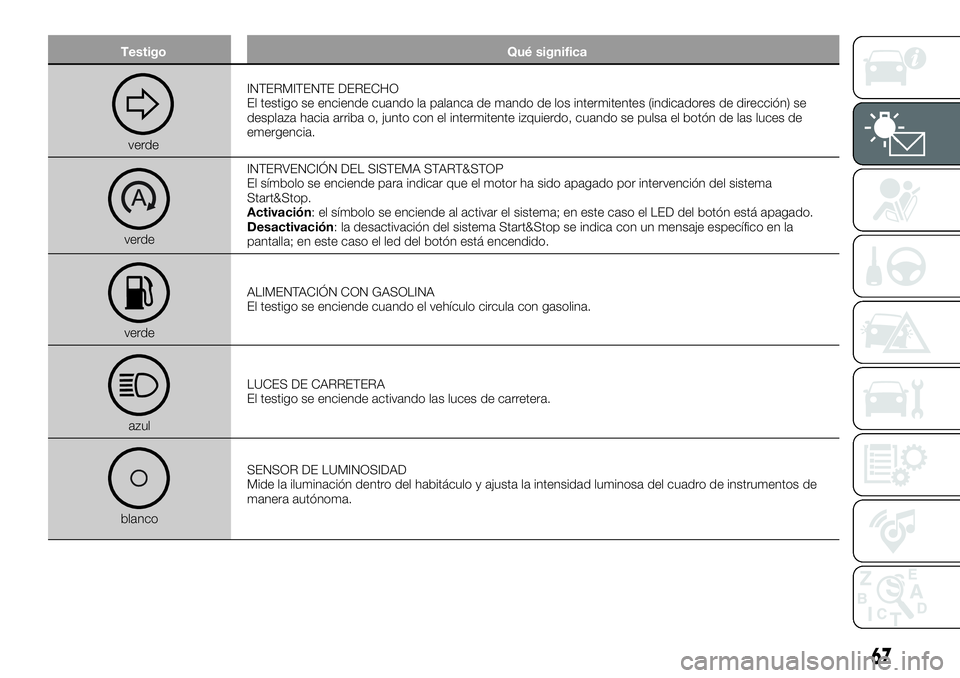

verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
verde INTERVENCIÓN DEL SISTEMA START&STOP
El símbolo se enciende para indicar que el motor ha sido apagado por intervención del sistema
Start&Stop.
Activación: el símbolo se enciende al activar el sistema; en este caso el LED del botón está apagado.
Desactivación: la desactivación del sistema Start&Stop se indica con un mensaje específico en la
pantalla; en este caso el led del botón está encendido.
verde
ALIMENTACIÓN CON GASOLINA
El testigo se enciende cuando el vehículo circula con gasolina.
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
blanco SENSOR DE LUMINOSIDAD
Mide la iluminación dentro del habitáculo y ajusta la intensidad luminosa del cuadro de instrumentos de
manera autónoma.
67

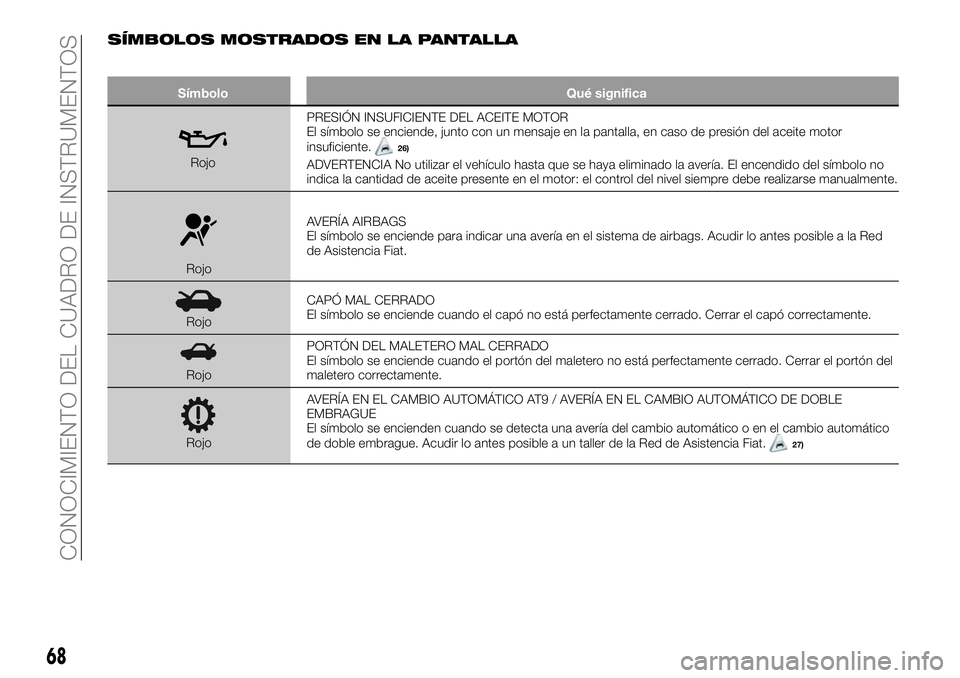

SÍMBOLOS MOSTRADOS EN LA PANTALLA
SímboloQué significa
RojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El símbolo se enciende, junto con un mensaje en la pantalla, en caso de presión del aceite motor
insuficiente.26)
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
Rojo AVERÍA AIRBAGS
El símbolo se enciende para indicar una avería en el sistema de airbags. Acudir lo antes posible a la Red
de Asistencia Fiat.
Rojo
CAPÓ MAL CERRADO
El símbolo se enciende cuando el capó no está perfectamente cerrado. Cerrar el capó correctamente.
RojoPORTÓN DEL MALETERO MAL CERRADO
El símbolo se enciende cuando el portón del maletero no está perfectamente cerrado. Cerrar el portón del
maletero correctamente.
RojoAVERÍA EN EL CAMBIO AUTOMÁTICO AT9 / AVERÍA EN EL CAMBIO AUTOMÁTICO DE DOBLE
EMBRAGUE
El símbolo se encienden cuando se detecta una avería del cambio automático o en el cambio automático
de doble embrague. Acudir lo antes posible a un taller de la Red de Asistencia Fiat.27)
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
