FIAT 500X 2019 Instrukcja obsługi (in Polish)

155)Korbką należy obracać ostrożnie,
sprawdzając czy obrót odbywa się
swobodnie i nie istnieje ryzyko otarcia ręką
o podłoże. Również elementy ruchome
podnośnika („ślimak” i przeguby), mogą
spowodować obrażenia: należy unikać
kontaktu z nimi. W razie ubrudzenia się
smarem, oczyścić dokładnie zabrudzone
miejsce.ZESTAW FIX&GO
(zależnie od wyposażenia)
156) 157)
75)
OPIS
Zestaw
szybkiej
naprawy
opon
Fix&Go

rys.
145
znajduje
się
w
bagażniku,
w
specjalnym
pojemniku,
a
składa
się

z
następujących
elementów:
wkład
1
zawierający
płynny

uszczelniacz,
wyposażony
w
przeźroczysty
przewód
do

wtryskiwania
płynu
uszczelniającego

4
oraz
naklejkę
3
zawierającą
napis
„Max
80
km/h”,
do
umieszczenia
w
dobrze
widocznym
miejscu
(np.
na

desce
rozdzielczej),
po

naprawieniu

opony;
kompresor
2;




para
rękawic
znajdujących
się
we

wnęce
na
przewód
wkładu
4.
PROCEDURY NAPRAWY
Należy wykonać, co następuje:
zatrzymać samochód w miejscu,
które nie stanowi niebezpieczeństwa
dla ruchu drogowego, a umożliwia
bezpieczne wykonanie tej procedury.
Teren powinien być możliwie płaski
i wystarczająco twardy;
wyłączyć silnik, włączyć światła
awaryjne i hamulec postojowy;
przed wyjściem z samochodu ubrać
kamizelkę odblaskową (należy zawsze
przestrzegać przepisów
obowiązujących w kraju, w którym się
podróżuje);
włożyć wkład 1 z uszczelniaczem do
specjalnego gniazda w kompresorze 2,
dociskając mocno w dół rys. 145.
Odkleić naklejkę dotyczącą prędkości
3 i nakleić ją w dobrze widocznym
miejscu rys. 146;
145P2000158
189

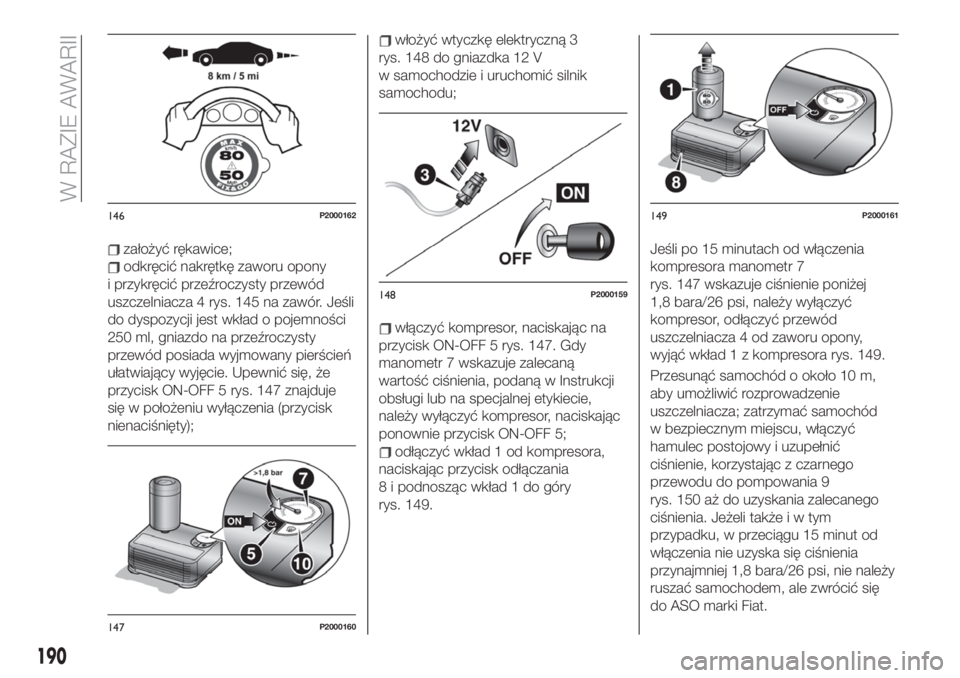

założyć rękawice;
odkręcić nakrętkę zaworu opony
i przykręcić przeźroczysty przewód
uszczelniacza 4 rys. 145 na zawór. Jeśli
do dyspozycji jest wkład o pojemności
250 ml, gniazdo na przeźroczysty
przewód posiada wyjmowany pierścień
ułatwiający wyjęcie. Upewnić się, że
przycisk ON-OFF 5 rys. 147 znajduje
się w położeniu wyłączenia (przycisk
nienaciśnięty);
włożyć wtyczkę elektryczną 3
rys. 148 do gniazdka 12 V
w samochodzie i uruchomić silnik
samochodu;
włączyć kompresor, naciskając na
przycisk ON-OFF 5 rys. 147. Gdy
manometr 7 wskazuje zalecaną
wartość ciśnienia, podaną w Instrukcji
obsługi lub na specjalnej etykiecie,
należy wyłączyć kompresor, naciskając
ponownie przycisk ON-OFF 5;
odłączyć wkład 1 od kompresora,
naciskając przycisk odłączania
8 i podnosząc wkład 1 do góry
rys. 149.Jeśli po 15 minutach od włączenia
kompresora manometr 7
rys. 147 wskazuje ciśnienie poniżej
1,8 bara/26 psi, należy wyłączyć
kompresor, odłączyć przewód
uszczelniacza 4 od zaworu opony,
wyjąć wkład 1 z kompresora rys. 149.
Przesunąć samochód o około 10 m,
aby umożliwić rozprowadzenie
uszczelniacza; zatrzymać samochód
w bezpiecznym miejscu, włączyć
hamulec postojowy i uzupełnić
ciśnienie, korzystając z czarnego
przewodu do pompowania 9
rys. 150 aż do uzyskania zalecanego
ciśnienia. Jeżeli takżeiwtym
przypadku, w przeciągu 15 minut od
włączenia nie uzyska się ciśnienia
przynajmniej 1,8 bara/26 psi, nie należy
ruszać samochodem, ale zwrócić się
do ASO marki Fiat.
146P2000162
147P2000160
148P2000159
149P2000161
190
W RAZIE AWARII

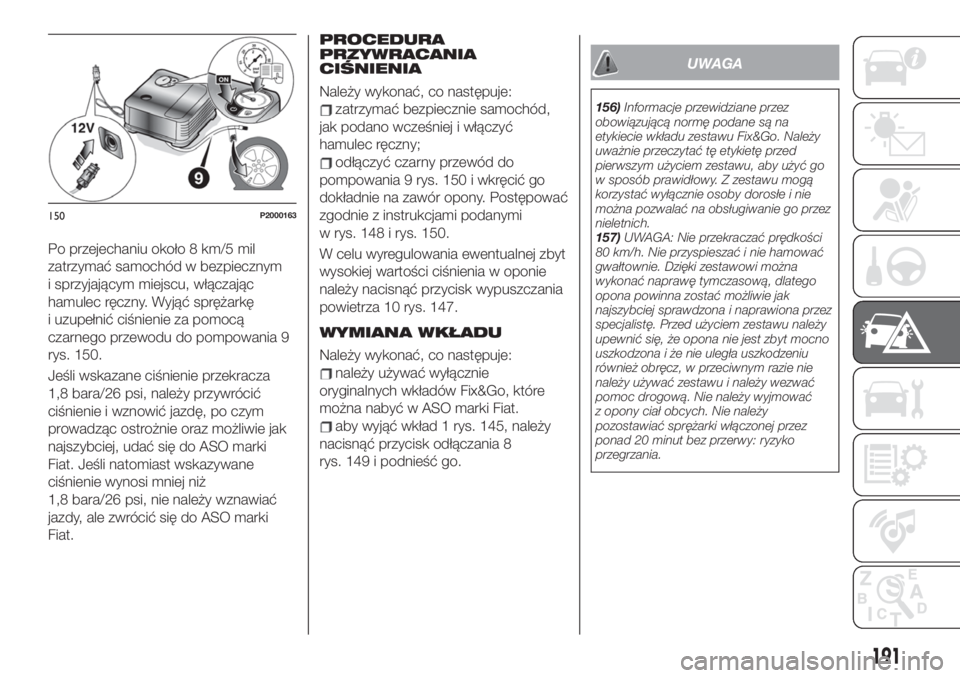

Po przejechaniu około 8 km/5 mil
zatrzymać samochód w bezpiecznym
i sprzyjającym miejscu, włączając
hamulec ręczny. Wyjąć sprężarkę
i uzupełnić ciśnienie za pomocą
czarnego przewodu do pompowania 9
rys. 150.
Jeśli wskazane ciśnienie przekracza
1,8 bara/26 psi, należy przywrócić
ciśnienie i wznowić jazdę, po czym
prowadząc ostrożnie oraz możliwie jak
najszybciej, udać się do ASO marki
Fiat. Jeśli natomiast wskazywane
ciśnienie wynosi mniej niż
1,8 bara/26 psi, nie należy wznawiać
jazdy, ale zwrócić się do ASO marki
Fiat.
PROCEDURA
PRZYWRACANIA
CIŚNIENIA
Należy wykonać, co następuje:
zatrzymać bezpiecznie samochód,
jak podano wcześniej i włączyć
hamulec ręczny;
odłączyć czarny przewód do
pompowania 9 rys. 150 i wkręcić go
dokładnie na zawór opony. Postępować
zgodnie z instrukcjami podanymi
w rys. 148 i rys. 150.
W celu wyregulowania ewentualnej zbyt
wysokiej wartości ciśnienia w oponie
należy nacisnąć przycisk wypuszczania
powietrza 10 rys. 147.
WYMIANA WKŁADU
Należy wykonać, co następuje:
należy używać wyłącznie
oryginalnych wkładów Fix&Go, które
można nabyć w ASO marki Fiat.
aby wyjąć wkład 1 rys. 145, należy
nacisnąć przycisk odłączania 8
rys. 149 i podnieść go.
UWAGA
156)Informacje przewidziane przez
obowiązującą normę podane są na
etykiecie wkładu zestawu Fix&Go. Należy
uważnie przeczytać tę etykietę przed
pierwszym użyciem zestawu, aby użyć go
w sposób prawidłowy. Z zestawu mogą
korzystać wyłącznie osoby dorosłe i nie
można pozwalać na obsługiwanie go przez
nieletnich.
157)UWAGA: Nie przekraczać prędkości
80 km/h. Nie przyspieszać i nie hamować
gwałtownie. Dzięki zestawowi można
wykonać naprawę tymczasową, dlatego
opona powinna zostać możliwie jak
najszybciej sprawdzona i naprawiona przez
specjalistę. Przed użyciem zestawu należy
upewnić się, że opona nie jest zbyt mocno
uszkodzona i że nie uległa uszkodzeniu
również obręcz, w przeciwnym razie nie
należy używać zestawu i należy wezwać
pomoc drogową. Nie należy wyjmować
z opony ciał obcych. Nie należy
pozostawiać sprężarki włączonej przez
ponad 20 minut bez przerwy: ryzyko
przegrzania.
150P2000163
191

OSTRZEŻENIE
75)Płyn uszczelniający jest skuteczny przy
temperaturach zewnętrznych od - 40°C do
+ 55°C. Płynny uszczelniacz posiada datę
przydatności. Można naprawiać opony
z uszkodzeniem bieżnika o maksymalnej
średnicy 6 mm. Wkład i etykietę należy
przekazać osobie, która będzie naprawiała
oponę usprawnioną zestawem do szybkiej
naprawy opon.
URUCHAMIANIE
AWARYJNE
76)
W przypadku rozładowania
akumulatora samochód można
uruchomić awaryjnie, wykorzystując
przewody rozruchowe i akumulator
w innym pojeździe lub akumulator
pomocniczy. We wszystkich
przypadkach stosowany akumulator
powinien mieć pojemność równą lub
niewiele wyższą od pojemności
akumulatora rozładowanego.
OSTRZEŻENIA
Nie należy używać akumulatorów
pomocniczych lub innych źródeł
wspomagania o napięciu układu
wyższym niż 12 V, gdyż może dojść do
uszkodzenia akumulatora, rozrusznika,
alternatora albo instalacji elektrycznej
samochodu.
Nie należy podejmować prób
uruchamiania awaryjnego w przypadku
zamarznięcia akumulatora. Może to
doprowadzić do jego pęknięcia lub
rozerwania!
URUCHAMIANIE SILNIKA
PRZY POMOCY
AKUMULATORA
POMOCNICZEGO
Akumulator samochodu znajduje się
w komorze silnika, za lewym zespołem
optycznym.
158) 159) 160) 161)
OSTRZEŻENIE Dodatni biegun
akumulatora (+) jest zabezpieczony
elementem ochronnym. Należy
podnieść go, aby uzyskać dostęp do
bieguna.
Należy wykonać, co następuje:
włączyć hamulec postojowy, ustawić
dźwignię automatycznej skrzyni biegów
w położeniu P (Parking), a dźwignię
manualnej skrzyni biegów na luzie
i ustawić wyłącznik zapłonu w położeniu
STOP;
wyłączyć wszystkie występujące
w samochodzie akcesoria elektryczne;
w przypadku korzystania
z akumulatora innego pojazdu należy
zaparkować taki pojazd w zasięgu
przewodów stosowanych do łączenia,
włączyć w nim hamulec postojowy
i upewnić się, że zapłon jest w nim
wyłączony.
OSTRZEŻENIE Niewłaściwe wykonanie
opisanej poniżej procedury może
spowodować poważne obrażenia ciał
osób lub uszkodzenia układu ładowania
192
W RAZIE AWARII

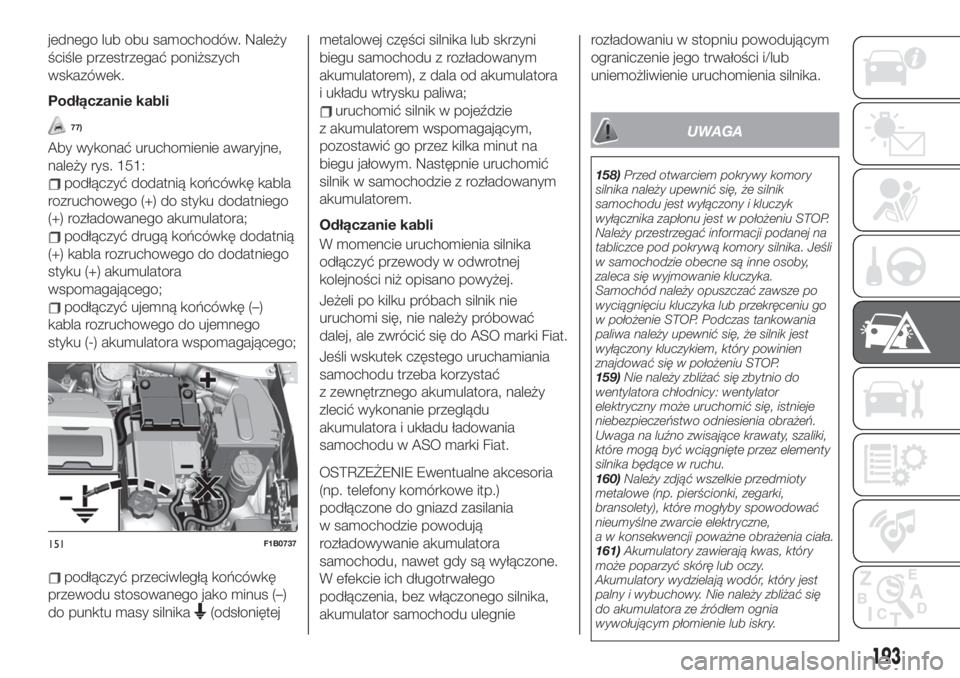

jednego lub obu samochodów. Należy
ściśle przestrzegać poniższych
wskazówek.
Podłączanie kabli
77)
Aby wykonać uruchomienie awaryjne,
należy rys. 151:
podłączyć dodatnią końcówkę kabla
rozruchowego (+) do styku dodatniego
(+) rozładowanego akumulatora;
podłączyć drugą końcówkę dodatnią
(+) kabla rozruchowego do dodatniego
styku (+) akumulatora
wspomagającego;
podłączyć ujemną końcówkę (–)
kabla rozruchowego do ujemnego
styku (-) akumulatora wspomagającego;
podłączyć przeciwległą końcówkę
przewodu stosowanego jako minus (–)
do punktu masy silnika
(odsłoniętejmetalowej części silnika lub skrzyni
biegu samochodu z rozładowanym
akumulatorem), z dala od akumulatora
i układu wtrysku paliwa;
uruchomić silnik w pojeździe
z akumulatorem wspomagającym,
pozostawić go przez kilka minut na
biegu jałowym. Następnie uruchomić
silnik w samochodzie z rozładowanym
akumulatorem.
Odłączanie kabli
W momencie uruchomienia silnika
odłączyć przewody w odwrotnej
kolejności niż opisano powyżej.
Jeżeli po kilku próbach silnik nie
uruchomi się, nie należy próbować
dalej, ale zwrócić się do ASO marki Fiat.
Jeśli wskutek częstego uruchamiania
samochodu trzeba korzystać
z zewnętrznego akumulatora, należy
zlecić wykonanie przeglądu
akumulatora i układu ładowania
samochodu w ASO marki Fiat.
OSTRZEŻENIE Ewentualne akcesoria
(np. telefony komórkowe itp.)
podłączone do gniazd zasilania
w samochodzie powodują
rozładowywanie akumulatora
samochodu, nawet gdy są wyłączone.
W efekcie ich długotrwałego
podłączenia, bez włączonego silnika,
akumulator samochodu ulegnierozładowaniu w stopniu powodującym
ograniczenie jego trwałości i/lub
uniemożliwienie uruchomienia silnika.
UWAGA
158)Przed otwarciem pokrywy komory
silnika należy upewnić się, że silnik
samochodu jest wyłączony i kluczyk
wyłącznika zapłonu jest w położeniu STOP.
Należy przestrzegać informacji podanej na
tabliczce pod pokrywą komory silnika. Jeśli
w samochodzie obecne są inne osoby,
zaleca się wyjmowanie kluczyka.
Samochód należy opuszczać zawsze po
wyciągnięciu kluczyka lub przekręceniu go
w położenie STOP. Podczas tankowania
paliwa należy upewnić się, że silnik jest
wyłączony kluczykiem, który powinien
znajdować się w położeniu STOP.
159)Nie należy zbliżać się zbytnio do
wentylatora chłodnicy: wentylator
elektryczny może uruchomić się, istnieje
niebezpieczeństwo odniesienia obrażeń.
Uwaga na luźno zwisające krawaty, szaliki,
które mogą być wciągnięte przez elementy
silnika będące w ruchu.
160)Należy zdjąć wszelkie przedmioty
metalowe (np. pierścionki, zegarki,
bransolety), które mogłyby spowodować
nieumyślne zwarcie elektryczne,
a w konsekwencji poważne obrażenia ciała.
161)Akumulatory zawierają kwas, który
może poparzyć skórę lub oczy.
Akumulatory wydzielają wodór, który jest
palny i wybuchowy. Nie należy zbliżać się
do akumulatora ze źródłem ognia
wywołującym płomienie lub iskry.
151F1B0737
193

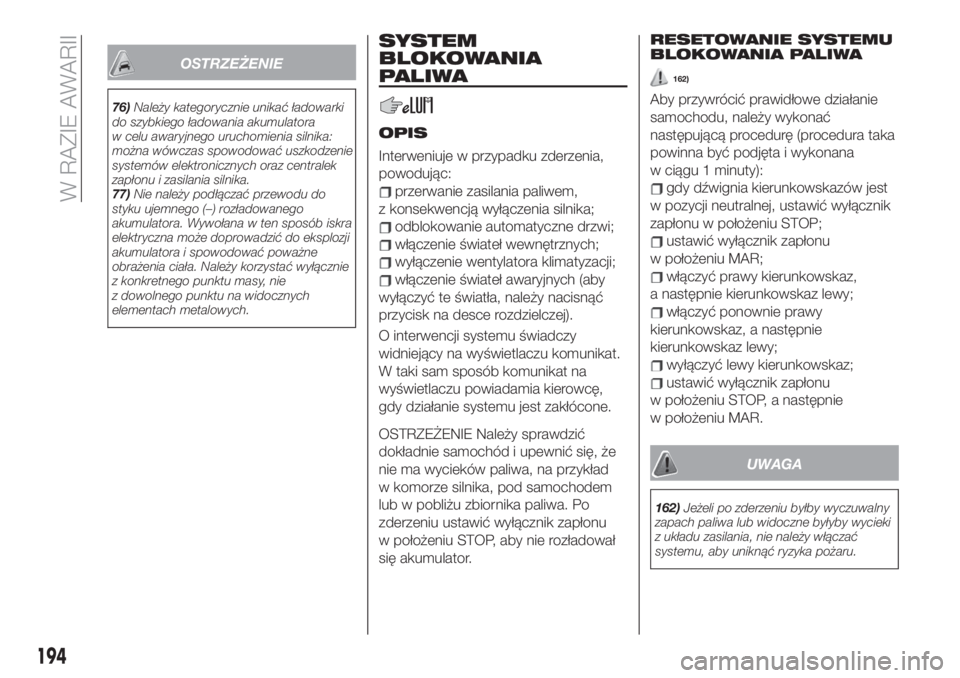

OSTRZEŻENIE
76)Należy kategorycznie unikać ładowarki
do szybkiego ładowania akumulatora
w celu awaryjnego uruchomienia silnika:
można wówczas spowodować uszkodzenie
systemów elektronicznych oraz centralek
zapłonu i zasilania silnika.
77)Nie należy podłączać przewodu do
styku ujemnego (–) rozładowanego
akumulatora. Wywołana w ten sposób iskra
elektryczna może doprowadzić do eksplozji
akumulatora i spowodować poważne
obrażenia ciała. Należy korzystać wyłącznie
z konkretnego punktu masy, nie
z dowolnego punktu na widocznych
elementach metalowych.
SYSTEM
BLOKOWANIA
PALIWA
OPIS
Interweniuje w przypadku zderzenia,
powodując:
przerwanie zasilania paliwem,
z konsekwencją wyłączenia silnika;
odblokowanie automatyczne drzwi;
włączenie świateł wewnętrznych;
wyłączenie wentylatora klimatyzacji;
włączenie świateł awaryjnych (aby
wyłączyć te światła, należy nacisnąć
przycisk na desce rozdzielczej).
O interwencji systemu świadczy
widniejący na wyświetlaczu komunikat.
W taki sam sposób komunikat na
wyświetlaczu powiadamia kierowcę,
gdy działanie systemu jest zakłócone.
OSTRZEŻENIE Należy sprawdzić
dokładnie samochód i upewnić się, że
nie ma wycieków paliwa, na przykład
w komorze silnika, pod samochodem
lub w pobliżu zbiornika paliwa. Po
zderzeniu ustawić wyłącznik zapłonu
w położeniu STOP, aby nie rozładował
się akumulator.RESETOWANIE SYSTEMU
BLOKOWANIA PALIWA
162)
Aby przywrócić prawidłowe działanie
samochodu, należy wykonać
następującą procedurę (procedura taka
powinna być podjęta i wykonana
w ciągu 1 minuty):
gdy dźwignia kierunkowskazów jest
w pozycji neutralnej, ustawić wyłącznik
zapłonu w położeniu STOP;
ustawić wyłącznik zapłonu
w położeniu MAR;
włączyć prawy kierunkowskaz,
a następnie kierunkowskaz lewy;
włączyć ponownie prawy
kierunkowskaz, a następnie
kierunkowskaz lewy;
wyłączyć lewy kierunkowskaz;
ustawić wyłącznik zapłonu
w położeniu STOP, a następnie
w położeniu MAR.
UWAGA
162)Jeżeli po zderzeniu byłby wyczuwalny
zapach paliwa lub widoczne byłyby wycieki
z układu zasilania, nie należy włączać
systemu, aby uniknąć ryzyka pożaru.
194
W RAZIE AWARII

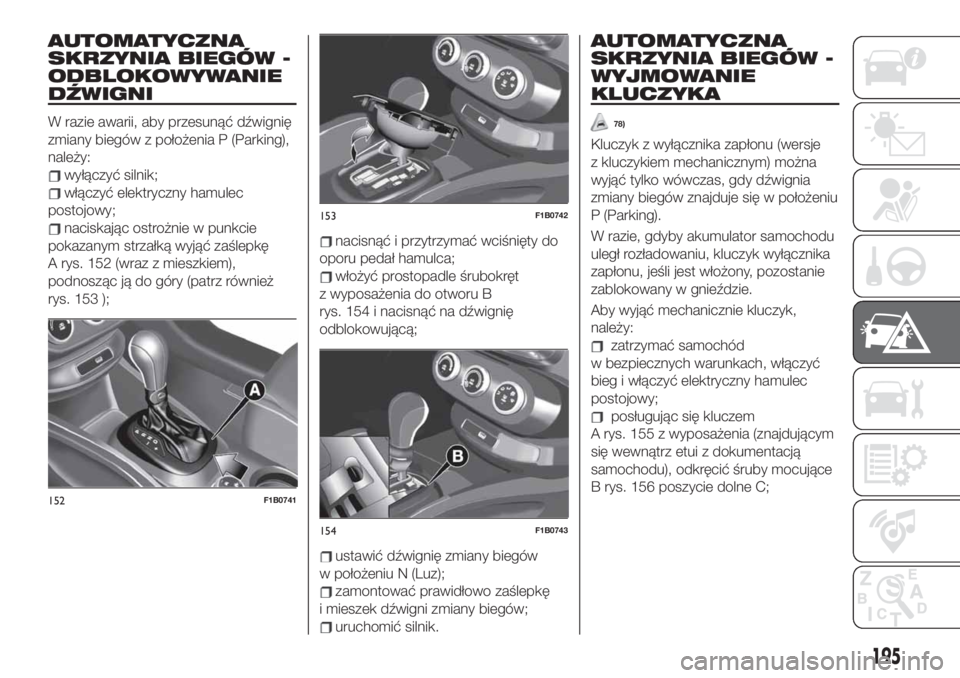

AUTOMATYCZNA
SKRZYNIA BIEGÓW -
ODBLOKOWYWANIE
DŹWIGNI
W razie awarii, aby przesunąć dźwignię
zmiany biegów z położenia P (Parking),
należy:
wyłączyć silnik;
włączyć elektryczny hamulec
postojowy;
naciskając ostrożnie w punkcie
pokazanym strzałką wyjąć zaślepkę
A rys. 152 (wraz z mieszkiem),
podnosząc ją do góry (patrz również
rys. 153 );nacisnąć i przytrzymać wciśnięty do
oporu pedał hamulca;
włożyć prostopadle śrubokręt
z wyposażenia do otworu B
rys. 154 i nacisnąć na dźwignię
odblokowującą;
ustawić dźwignię zmiany biegów
w położeniu N (Luz);
zamontować prawidłowo zaślepkę
i mieszek dźwigni zmiany biegów;
uruchomić silnik.
AUTOMATYCZNA
SKRZYNIA BIEGÓW -
WYJMOWANIE
KLUCZYKA
78)
Kluczyk z wyłącznika zapłonu (wersje
z kluczykiem mechanicznym) można
wyjąć tylko wówczas, gdy dźwignia
zmiany biegów znajduje się w położeniu
P (Parking).
W razie, gdyby akumulator samochodu
uległ rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe.
Aby wyjąć mechanicznie kluczyk,
należy:
zatrzymać samochód
w bezpiecznych warunkach, włączyć
bieg i włączyć elektryczny hamulec
postojowy;
posługując się kluczem
A rys. 155 z wyposażenia (znajdującym
się wewnątrz etui z dokumentacją
samochodu), odkręcić śruby mocujące
B rys. 156 poszycie dolne C;
152F1B0741
153F1B0742
154F1B0743
195

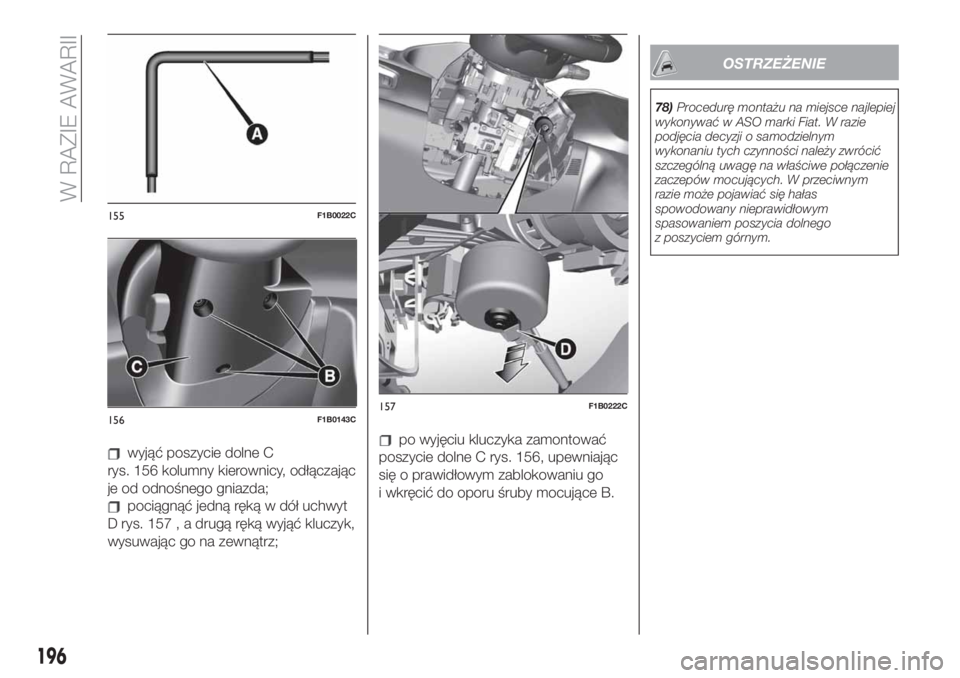

wyjąć poszycie dolne C
rys. 156 kolumny kierownicy, odłączając
je od odnośnego gniazda;
pociągnąć jedną ręką w dół uchwyt
D rys. 157 , a drugą ręką wyjąć kluczyk,
wysuwając go na zewnątrz;
po wyjęciu kluczyka zamontować
poszycie dolne C rys. 156, upewniając
się o prawidłowym zablokowaniu go
i wkręcić do oporu śruby mocujące B.
OSTRZEŻENIE
78)Procedurę montażu na miejsce najlepiej
wykonywać w ASO marki Fiat. W razie
podjęcia decyzji o samodzielnym
wykonaniu tych czynności należy zwrócić
szczególną uwagę na właściwe połączenie
zaczepów mocujących. W przeciwnym
razie może pojawiać się hałas
spowodowany nieprawidłowym
spasowaniem poszycia dolnego
z poszyciem górnym.
155F1B0022C
156F1B0143C157F1B0222C
196
W RAZIE AWARII

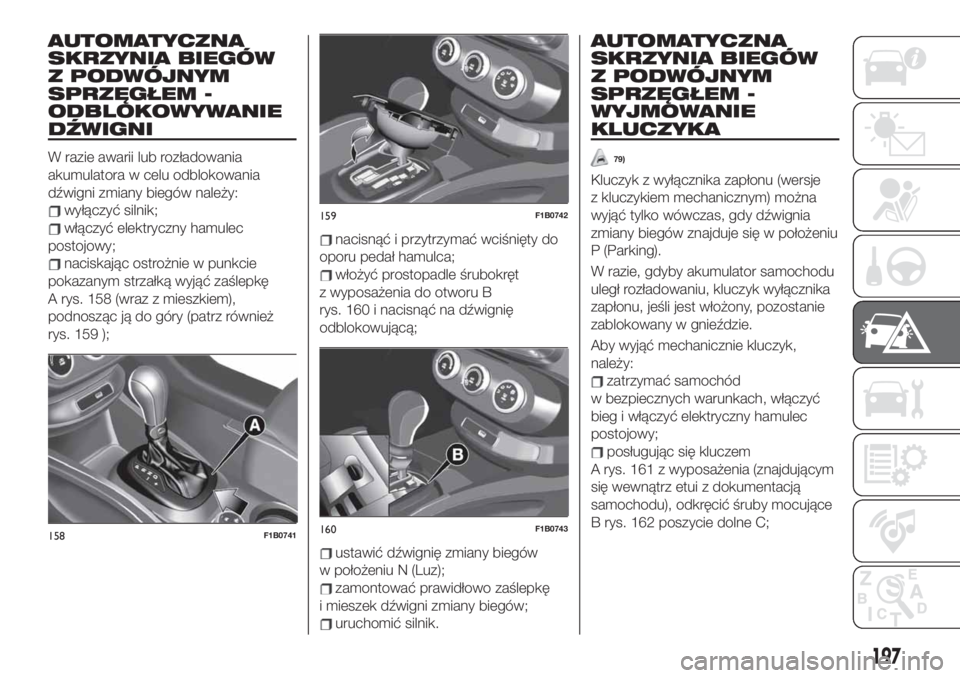

AUTOMATYCZNA
SKRZYNIA BIEGÓW
Z PODWÓJNYM
SPRZĘGŁEM -
ODBLOKOWYWANIE
DŹWIGNI
W razie awarii lub rozładowania
akumulatora w celu odblokowania
dźwigni zmiany biegów należy:
wyłączyć silnik;
włączyć elektryczny hamulec
postojowy;
naciskając ostrożnie w punkcie
pokazanym strzałką wyjąć zaślepkę
A rys. 158 (wraz z mieszkiem),
podnosząc ją do góry (patrz również
rys. 159 );
nacisnąć i przytrzymać wciśnięty do
oporu pedał hamulca;
włożyć prostopadle śrubokręt
z wyposażenia do otworu B
rys. 160 i nacisnąć na dźwignię
odblokowującą;
ustawić dźwignię zmiany biegów
w położeniu N (Luz);
zamontować prawidłowo zaślepkę
i mieszek dźwigni zmiany biegów;
uruchomić silnik.
AUTOMATYCZNA
SKRZYNIA BIEGÓW
Z PODWÓJNYM
SPRZĘGŁEM -
WYJMOWANIE
KLUCZYKA
79)
Kluczyk z wyłącznika zapłonu (wersje
z kluczykiem mechanicznym) można
wyjąć tylko wówczas, gdy dźwignia
zmiany biegów znajduje się w położeniu
P (Parking).
W razie, gdyby akumulator samochodu
uległ rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe.
Aby wyjąć mechanicznie kluczyk,
należy:
zatrzymać samochód
w bezpiecznych warunkach, włączyć
bieg i włączyć elektryczny hamulec
postojowy;
posługując się kluczem
A rys. 161 z wyposażenia (znajdującym
się wewnątrz etui z dokumentacją
samochodu), odkręcić śruby mocujące
B rys. 162 poszycie dolne C;
158F1B0741
159F1B0742
160F1B0743
197

wyjąć poszycie dolne C
rys. 162 kolumny kierownicy, odłączając
je od odnośnego gniazda;
pociągnąć jedną ręką w dół uchwyt
D rys. 163, a drugą ręką wyjąć kluczyk,
wysuwając go na zewnątrz;
po wyjęciu kluczyka zamontować
poszycie dolne C rys. 162, upewniając
się o prawidłowym zablokowaniu go
i wkręcić do oporu śruby mocujące B.
OSTRZEŻENIE
79)Procedurę montażu na miejsce najlepiej
wykonywać w ASO marki Fiat. W razie
podjęcia decyzji o samodzielnym
wykonaniu tych czynności należy zwrócić
szczególną uwagę na właściwe połączenie
zaczepów mocujących. W przeciwnym
razie może pojawiać się hałas
spowodowany nieprawidłowym
spasowaniem poszycia dolnego
z poszyciem górnym.
161F1B0022C
162F1B0143C163F1B0222C
198
W RAZIE AWARII
