FIAT 500X 2019 Instrukcja obsługi (in Polish)

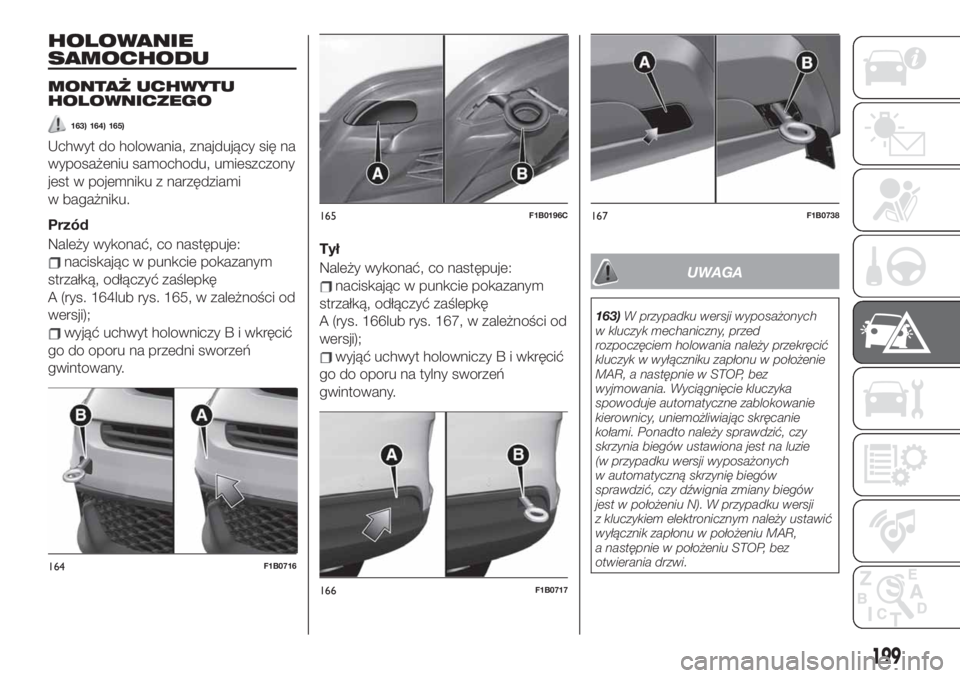

HOLOWANIE
SAMOCHODU
MONTAŻ UCHWYTU
HOLOWNICZEGO
163) 164) 165)
Uchwyt do holowania, znajdujący się na
wyposażeniu samochodu, umieszczony
jest w pojemniku z narzędziami
w bagażniku.
Przód
Należy wykonać, co następuje:
naciskając w punkcie pokazanym
strzałką, odłączyć zaślepkę
A (rys. 164lub rys. 165, w zależności od
wersji);
wyjąć uchwyt holowniczy B i wkręcić
go do oporu na przedni sworzeń
gwintowany.Tył
Należy wykonać, co następuje:
naciskając w punkcie pokazanym
strzałką, odłączyć zaślepkę
A (rys. 166lub rys. 167, w zależności od
wersji);
wyjąć uchwyt holowniczy B i wkręcić
go do oporu na tylny sworzeń
gwintowany.
UWAGA
163)W przypadku wersji wyposażonych
w kluczyk mechaniczny, przed
rozpoczęciem holowania należy przekręcić
kluczyk w wyłączniku zapłonu w położenie
MAR, a następnie w STOP, bez
wyjmowania. Wyciągnięcie kluczyka
spowoduje automatyczne zablokowanie
kierownicy, uniemożliwiając skręcanie
kołami. Ponadto należy sprawdzić, czy
skrzynia biegów ustawiona jest na luzie
(w przypadku wersji wyposażonych
w automatyczną skrzynię biegów
sprawdzić, czy dźwignia zmiany biegów
jest w położeniu N). W przypadku wersji
z kluczykiem elektronicznym należy ustawić
wyłącznik zapłonu w położeniu MAR,
a następnie w położeniu STOP, bez
otwierania drzwi.
164F1B0716
165F1B0196C
166F1B0717
167F1B0738
199

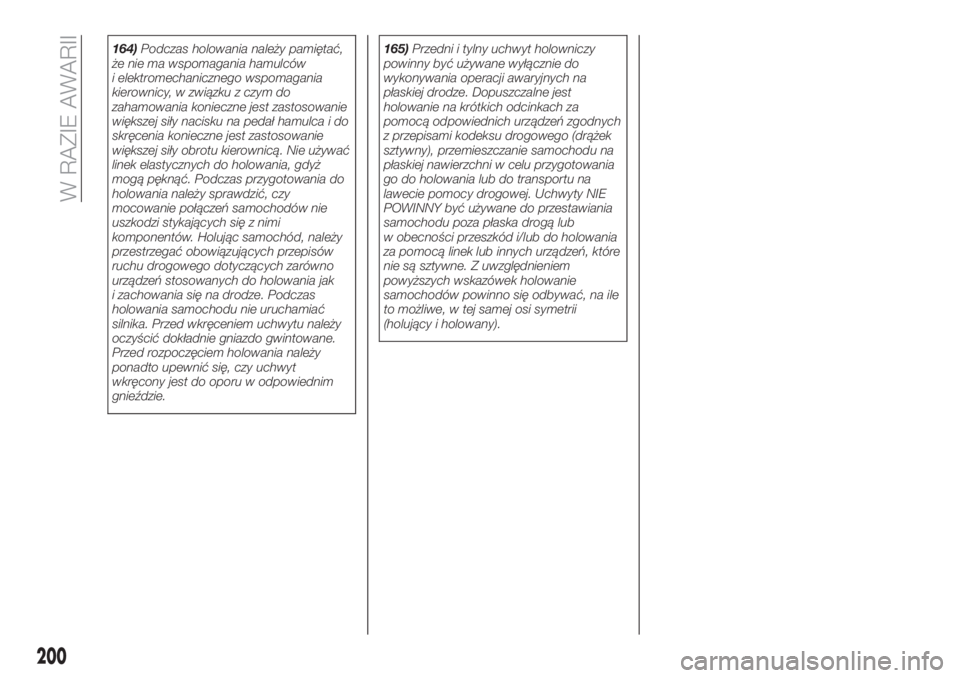

164)Podczas holowania należy pamiętać,
że nie ma wspomagania hamulców
i elektromechanicznego wspomagania
kierownicy, w związku z czym do
zahamowania konieczne jest zastosowanie
większej siły nacisku na pedał hamulca i do
skręcenia konieczne jest zastosowanie
większej siły obrotu kierownicą. Nie używać
linek elastycznych do holowania, gdyż
mogą pęknąć. Podczas przygotowania do
holowania należy sprawdzić, czy
mocowanie połączeń samochodów nie
uszkodzi stykających się z nimi
komponentów. Holując samochód, należy
przestrzegać obowiązujących przepisów
ruchu drogowego dotyczących zarówno
urządzeń stosowanych do holowania jak
i zachowania się na drodze. Podczas
holowania samochodu nie uruchamiać
silnika. Przed wkręceniem uchwytu należy
oczyścić dokładnie gniazdo gwintowane.
Przed rozpoczęciem holowania należy
ponadto upewnić się, czy uchwyt
wkręcony jest do oporu w odpowiednim
gnieździe.165)Przedni i tylny uchwyt holowniczy
powinny być używane wyłącznie do
wykonywania operacji awaryjnych na
płaskiej drodze. Dopuszczalne jest
holowanie na krótkich odcinkach za
pomocą odpowiednich urządzeń zgodnych
z przepisami kodeksu drogowego (drążek
sztywny), przemieszczanie samochodu na
płaskiej nawierzchni w celu przygotowania
go do holowania lub do transportu na
lawecie pomocy drogowej. Uchwyty NIE
POWINNY być używane do przestawiania
samochodu poza płaska drogą lub
w obecności przeszkód i/lub do holowania
za pomocą linek lub innych urządzeń, które
nie są sztywne. Z uwzględnieniem
powyższych wskazówek holowanie
samochodów powinno się odbywać, na ile
to możliwe, w tej samej osi symetrii
(holujący i holowany).
200
W RAZIE AWARII

OBSŁUGA I KONSERWACJA
Prawidłowa konserwacja pozwala na
zachowanie w czasie osiągów
samochodu, ograniczenie kosztów
eksploatacji i utrzymanie sprawności
systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak
przeprowadzać konserwację.PRZEGLĄDY OKRESOWE......202
KOMORA SILNIKA...........215
ŁADOWANIE AKUMULATORA. . . .226
PROCEDURY KONSERWACJI. . . .227
PODNOSZENIE SAMOCHODU . . .231
KOŁA I OPONY.............231
KAROSERIA...............232
WNĘTRZE................234
201

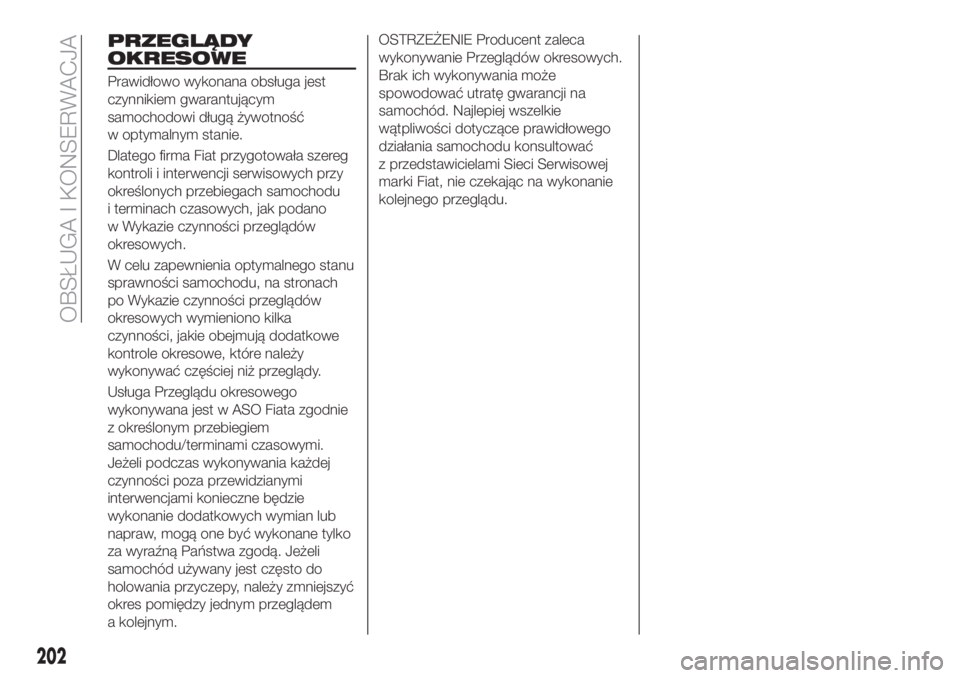

PRZEGLĄDY
OKRESOWE
Prawidłowo wykonana obsługa jest
czynnikiem gwarantującym
samochodowi długą żywotność
w optymalnym stanie.
Dlatego firma Fiat przygotowała szereg
kontroli i interwencji serwisowych przy
określonych przebiegach samochodu
i terminach czasowych, jak podano
w Wykazie czynności przeglądów
okresowych.
W celu zapewnienia optymalnego stanu
sprawności samochodu, na stronach
po Wykazie czynności przeglądów
okresowych wymieniono kilka
czynności, jakie obejmują dodatkowe
kontrole okresowe, które należy
wykonywać częściej niż przeglądy.
Usługa Przeglądu okresowego
wykonywana jest w ASO Fiata zgodnie
z określonym przebiegiem
samochodu/terminami czasowymi.
Jeżeli podczas wykonywania każdej
czynności poza przewidzianymi
interwencjami konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane tylko
za wyraźną Państwa zgodą. Jeżeli
samochód używany jest często do
holowania przyczepy, należy zmniejszyć
okres pomiędzy jednym przeglądem
a kolejnym.
OSTRZEŻENIE Producent zaleca
wykonywanie Przeglądów okresowych.
Brak ich wykonywania może
spowodować utratę gwarancji na
samochód. Najlepiej wszelkie
wątpliwości dotyczące prawidłowego
działania samochodu konsultować
z przedstawicielami Sieci Serwisowej
marki Fiat, nie czekając na wykonanie
kolejnego przeglądu.
202
OBSŁUGA I KONSERWACJA

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje 1.0, 1.3 i 1.4 Turbo
Multi Air)
OSTRZEŻENIE: Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie
z częstotliwością przewidzianą przez wykaz, którą wskazują kropki lub specjalne uwagi dotyczące każdej czynności.
Uwaga: wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!

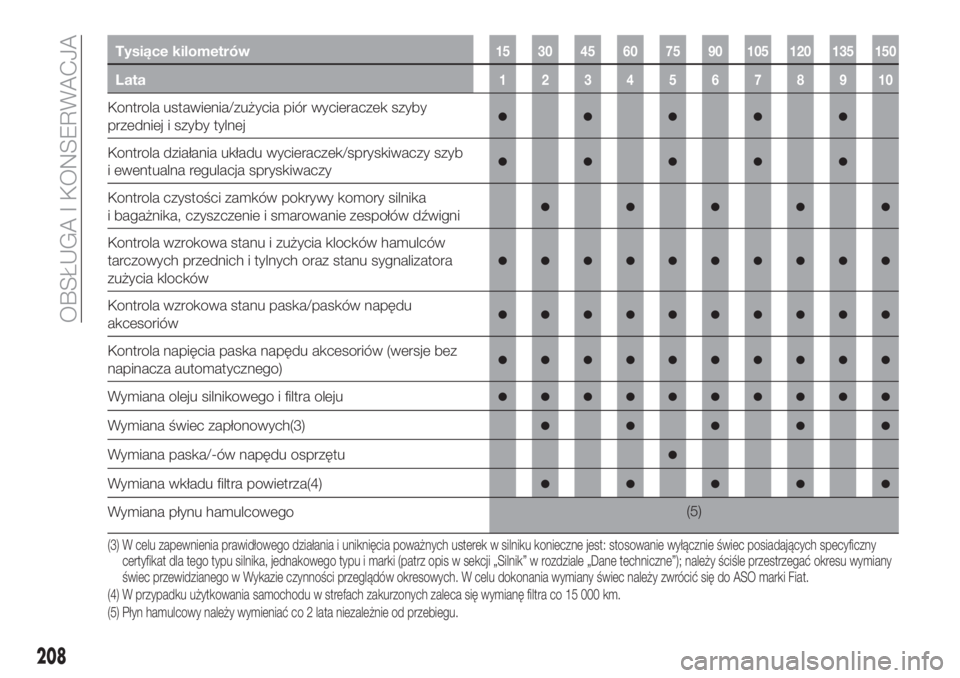

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)
●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, lampek sygnalizacyjnych
w zestawie wskaźników itd.)
●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów
w komorze silnika(1)●●●●●●●●●●
Sprawdzenie, poprzez gniazdko diagnostyczne, działania
układów zasilania/kontroli silnika, emisji, zużycia oleju
silnikowego (zależnie od wyposażenia)(2)
●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych
i elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)
●●●●●
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.
(2) Jeśli jakość oleju sprawdzona przez układ diagnostyczny pojazdu okazuje się niższa lub równa 20%, zaleca się dokonanie wymiany oleju silnikowego i filtra oleju,
aby uniknąć kolejnych czynności serwisowych w krótkim czasie.
203

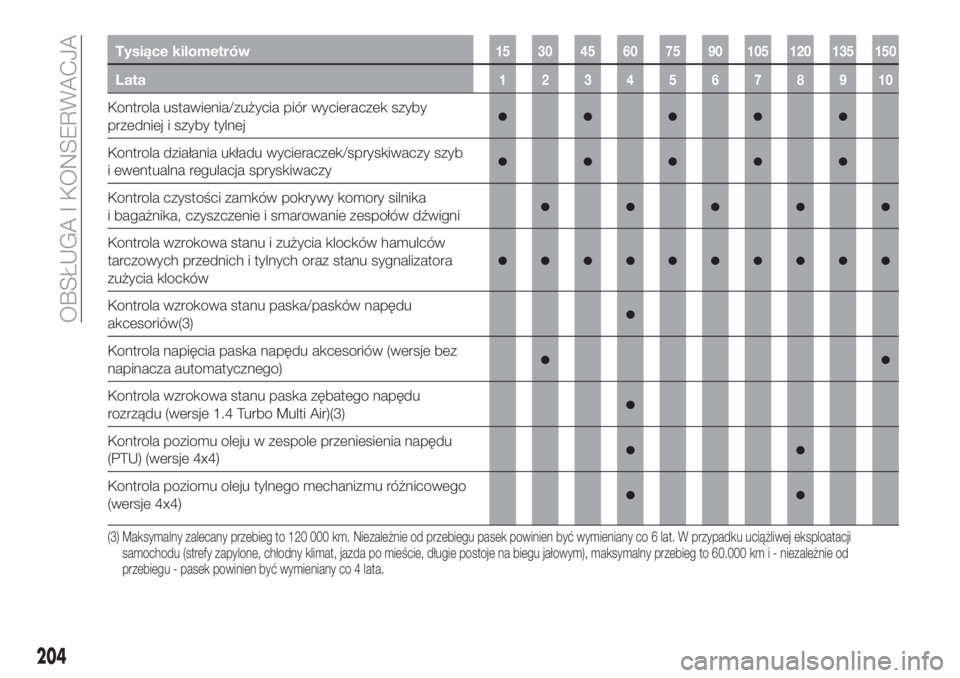

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb
i ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika
i bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i tylnych oraz stanu sygnalizatora
zużycia klocków
●●●●●●●●●●
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów(3)●
Kontrola napięcia paska napędu akcesoriów (wersje bez
napinacza automatycznego)●●
Kontrola wzrokowa stanu paska zębatego napędu
rozrządu (wersje 1.4 Turbo Multi Air)(3)●
Kontrola poziomu oleju w zespole przeniesienia napędu
(PTU) (wersje 4x4)●●
Kontrola poziomu oleju tylnego mechanizmu różnicowego
(wersje 4x4)●●
(3) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, chłodny klimat, jazda po mieście, długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od
przebiegu - pasek powinien być wymieniany co 4 lata.
204
OBSŁUGA I KONSERWACJA

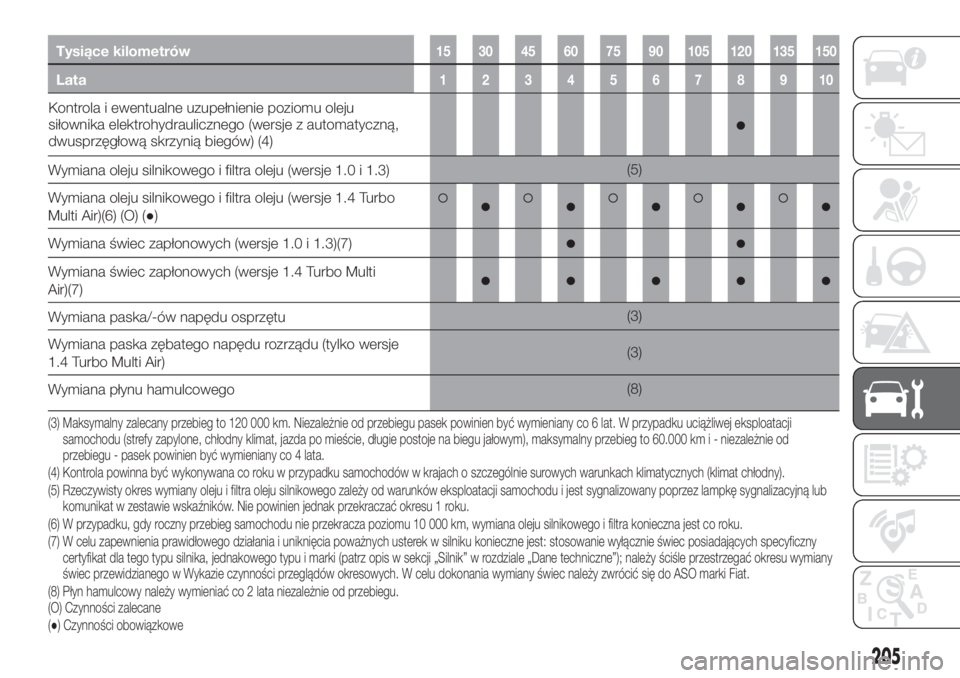

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
●
Wymiana oleju silnikowego i filtra oleju (wersje 1.0 i 1.3)(5)
Wymiana oleju silnikowego i filtra oleju (wersje 1.4 Turbo
Multi Air)(6) (O) (●)
●●●●●
Wymiana świec zapłonowych (wersje 1.0 i 1.3)(7)●●
Wymiana świec zapłonowych (wersje 1.4 Turbo Multi
Air)(7)●●●●●
Wymiana paska/-ów napędu osprzętu(3)
Wymiana paska zębatego napędu rozrządu (tylko wersje
1.4 Turbo Multi Air)(3)
Wymiana płynu hamulcowego(8)
(4) Kontrola powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(5) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu i jest sygnalizowany poprzez lampkę sygnalizacyjną lub
komunikat w zestawie wskaźników. Nie powinien jednak przekraczać okresu 1 roku.
(6) W przypadku, gdy roczny przebieg samochodu nie przekracza poziomu 10 000 km, wymiana oleju silnikowego i filtra konieczna jest co roku.
(O) Czynności zalecane
(●) Czynności obowiązkowe (7) W celu zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku konieczne jest: stosowanie wyłącznie świec posiadających specyficzny
certyfikat dla tego typu silnika, jednakowego typu i marki (patrz opis w sekcji „Silnik” w rozdziale „Dane techniczne”); należy ściśle przestrzegaćokresu wymiany
świec przewidzianego w Wykazie czynności przeglądów okresowych. W celu dokonania wymiany świec należy zwrócić się do ASO marki Fiat. (3) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, chłodny klimat, jazda po mieście, długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od
przebiegu - pasek powinien być wymieniany co 4 lata.
(8) Płyn hamulcowy należy wymieniać co 2 lata niezależnie od przebiegu.
205
Kontrola i ewentualne uzupełnienie poziomu oleju
siłownika elektrohydraulicznego (wersje z automatyczną,
dwusprzęgłową skrzynią biegów) (4)

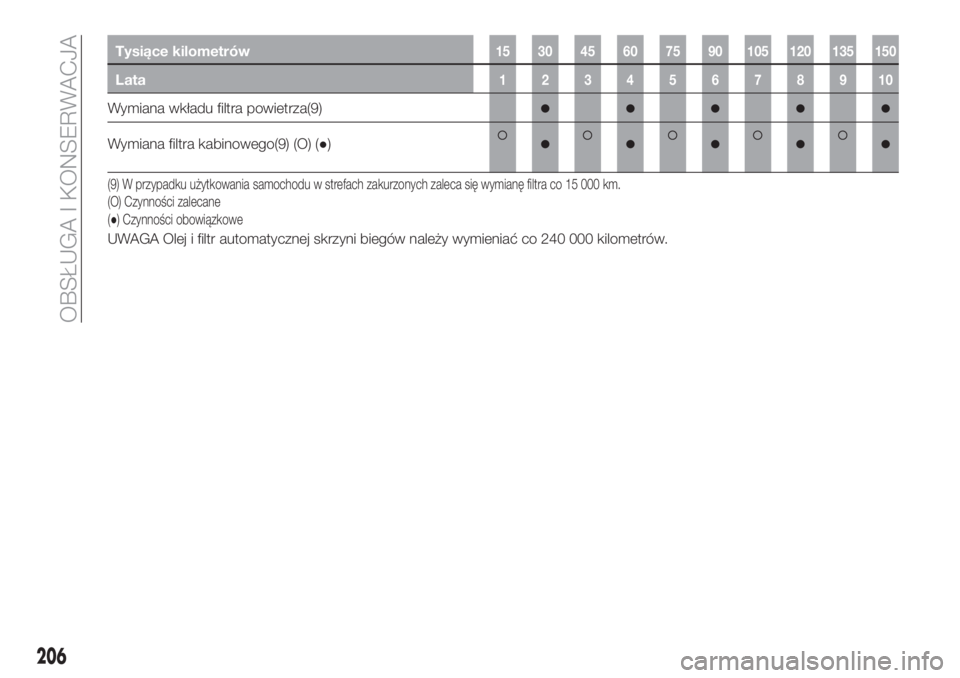

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana wkładu filtra powietrza(9)●●●●●
Wymiana filtra kabinowego(9) (O) (●)●●●●●
(9) W przypadku użytkowania samochodu w strefach zakurzonych zaleca się wymianę filtra co 15 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe
UWAGA Olej i filtr automatycznej skrzyni biegów należy wymieniać co 240 000 kilometrów.
206
OBSŁUGA I KONSERWACJA

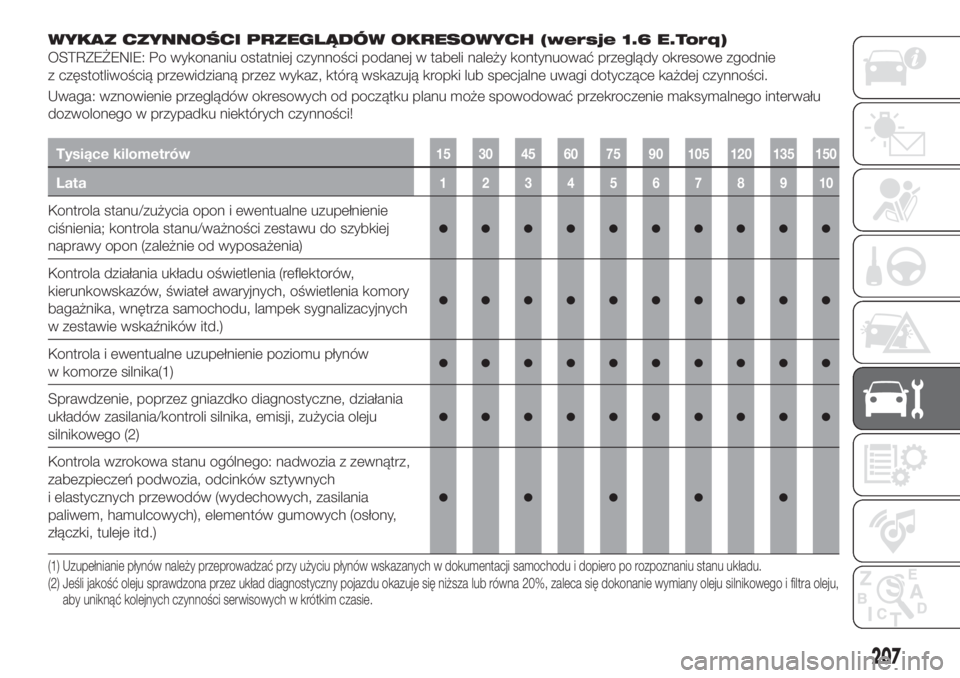

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje 1.6 E.Torq)
OSTRZEŻENIE: Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie
z częstotliwością przewidzianą przez wykaz, którą wskazują kropki lub specjalne uwagi dotyczące każdej czynności.
Uwaga: wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!
Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)
●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, lampek sygnalizacyjnych
w zestawie wskaźników itd.)
●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów
w komorze silnika(1)●●●●●●●●●●
Sprawdzenie, poprzez gniazdko diagnostyczne, działania
układów zasilania/kontroli silnika, emisji, zużycia oleju
silnikowego (2)
●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych
i elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)
●●●●●
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.
(2) Jeśli jakość oleju sprawdzona przez układ diagnostyczny pojazdu okazuje się niższa lub równa 20%, zaleca się dokonanie wymiany oleju silnikowego i filtra oleju,
aby uniknąć kolejnych czynności serwisowych w krótkim czasie.
207

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb
i ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika
i bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i tylnych oraz stanu sygnalizatora
zużycia klocków
●●●●●●●●●●
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów●●●●●●●●●●
Kontrola napięcia paska napędu akcesoriów (wersje bez
napinacza automatycznego)●●●●●●●●●●
Wymiana oleju silnikowego i filtra oleju●●●●●●●●●●
Wymiana świec zapłonowych(3)●●●●●
Wymiana paska/-ów napędu osprzętu●
Wymiana wkładu filtra powietrza(4)●●●●●
Wymiana płynu hamulcowego(5)
(3) W celu zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku konieczne jest: stosowanie wyłącznie świec posiadających specyficzny
certyfikat dla tego typu silnika, jednakowego typu i marki (patrz opis w sekcji „Silnik” w rozdziale „Dane techniczne”); należy ściśle przestrzegaćokresu wymiany
świec przewidzianego w Wykazie czynności przeglądów okresowych. W celu dokonania wymiany świec należy zwrócić się do ASO marki Fiat.
(4) W przypadku użytkowania samochodu w strefach zakurzonych zaleca się wymianę filtra co 15 000 km.
(5) Płyn hamulcowy należy wymieniać co 2 lata niezależnie od przebiegu.
208
OBSŁUGA I KONSERWACJA
