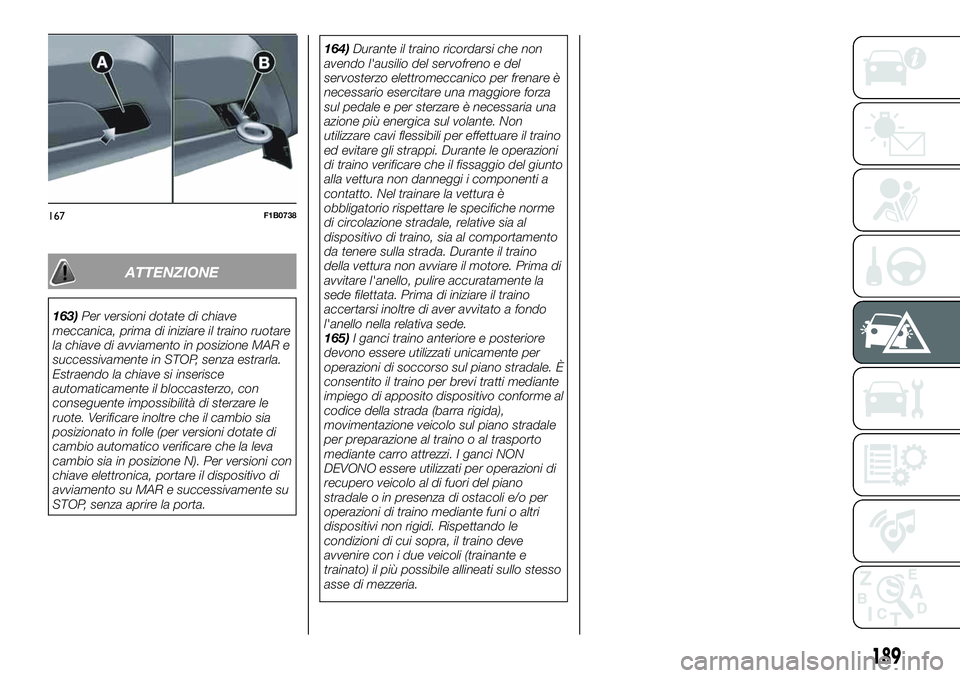

ATTENZIONE
163)Per versioni dotate di chiave
meccanica, prima di iniziare il traino ruotare
la chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote. Verificare inoltre che il cambio sia
posizionato in folle (per versioni dotate di
cambio automatico verificare che la leva
cambio sia in posizione N). Per versioni con
chiave elettronica, portare il dispositivo di
avviamento su MAR e successivamente su
STOP, senza aprire la porta.164)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e del
servosterzo elettromeccanico per frenare è
necessario esercitare una maggiore forza
sul pedale e per sterzare è necessaria una
azione più energica sul volante. Non
utilizzare cavi flessibili per effettuare il traino
ed evitare gli strappi. Durante le operazioni
di traino verificare che il fissaggio del giunto
alla vettura non danneggi i componenti a
contatto. Nel trainare la vettura è
obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento
da tenere sulla strada. Durante il traino
della vettura non avviare il motore. Prima di
avvitare l'anello, pulire accuratamente la
sede filettata. Prima di iniziare il traino
accertarsi inoltre di aver avvitato a fondo
l'anello nella relativa sede.
165)I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme al
codice della strada (barra rigida),
movimentazione veicolo sul piano stradale
per preparazione al traino o al trasporto
mediante carro attrezzi. I ganci NON
DEVONO essere utilizzati per operazioni di
recupero veicolo al di fuori del piano
stradale o in presenza di ostacoli e/o per
operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
167F1B0738
189

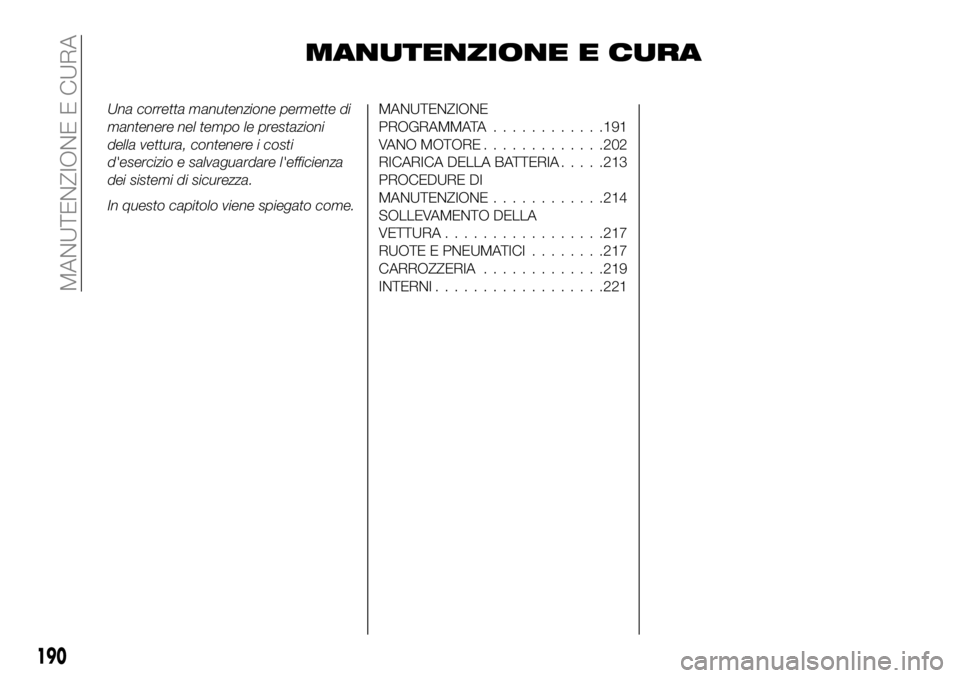

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
della vettura, contenere i costi
d'esercizio e salvaguardare l'efficienza
dei sistemi di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA............191
VANO MOTORE.............202
RICARICA DELLA BATTERIA.....213
PROCEDURE DI
MANUTENZIONE............214
SOLLEVAMENTO DELLA
VETTURA.................217
RUOTE E PNEUMATICI........217
CARROZZERIA.............219
INTERNI..................221
190
MANUTENZIONE E CURA

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione a cadenze chilometriche
e/o temporali prestabilite, come
descritto nel Piano di Manutenzione
Programmata.
Per garantire lo stato ottimale di
efficienza della vettura, nelle pagine
successive al Piano Manutenzione
Programmata vengono elencati alcuni
controlli periodici aggiuntivi, da
effettuarsi più frequentemente rispetto
alla normale cadenza dei tagliandi.
Il servizio di Manutenzione
Programmata viene effettuato dalla
Rete Assistenziale Fiat a tempi oppure
chilometri/miglia prefissati. Se durante
l’effettuazione di ciascun intervento,
oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori
sostituzioni o riparazioni, queste
potranno venire eseguite solo con il Suo
esplicito accordo. Utilizzando
frequentemente la vettura per il traino di
rimorchi, ridurre l’intervallo tra una
manutenzione programmata e l’altra.
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
il decadimento della garanzia. Si
consiglia di condividere con la Rete
Assistenziale Fiat qualsiasi dubbio in
merito al corretto funzionamento della
vettura, senza attendere l'esecuzione
del successivo tagliando.
191

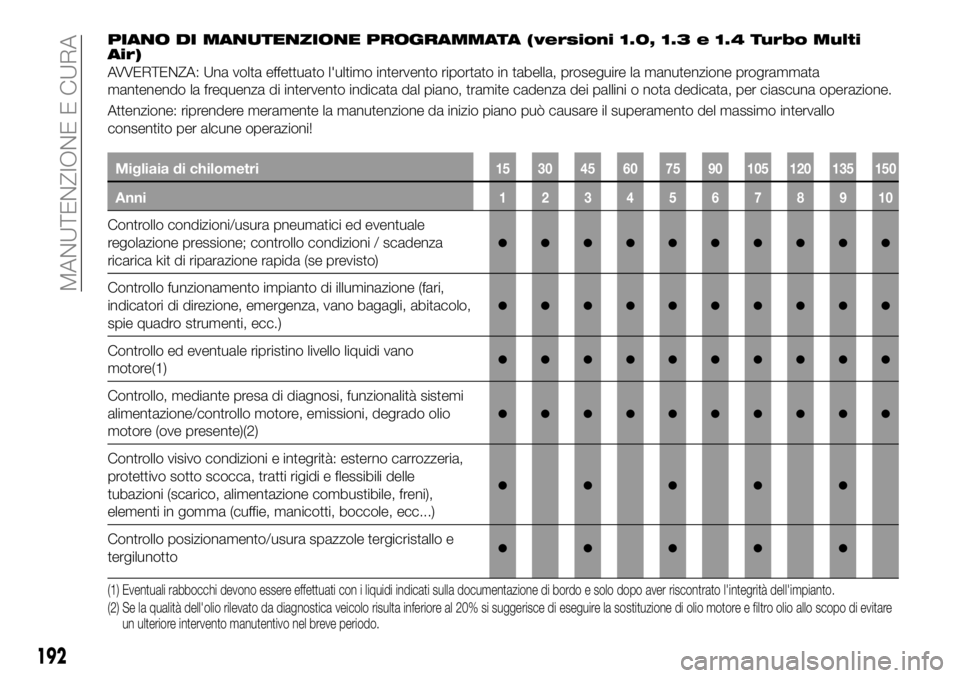

PIANO DI MANUTENZIONE PROGRAMMATA (versioni 1.0, 1.3 e 1.4 Turbo Multi
Air)
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni / scadenza
ricarica kit di riparazione rapida (se previsto)
●●●●●●●●●●
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
spie quadro strumenti, ecc.)
●●●●●●●●●●
Controllo ed eventuale ripristino livello liquidi vano
motore(1)●●●●●●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni, degrado olio
motore (ove presente)(2)
●●●●●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
●●●●●
Controllo posizionamento/usura spazzole tergicristallo e
tergilunotto●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
(2) Se la qualità dell'olio rilevato da diagnostica veicolo risulta inferiore al 20% si suggerisce di eseguire la sostituzione di olio motore e filtroolio allo scopo di evitare
un ulteriore intervento manutentivo nel breve periodo.
192
MANUTENZIONE E CURA

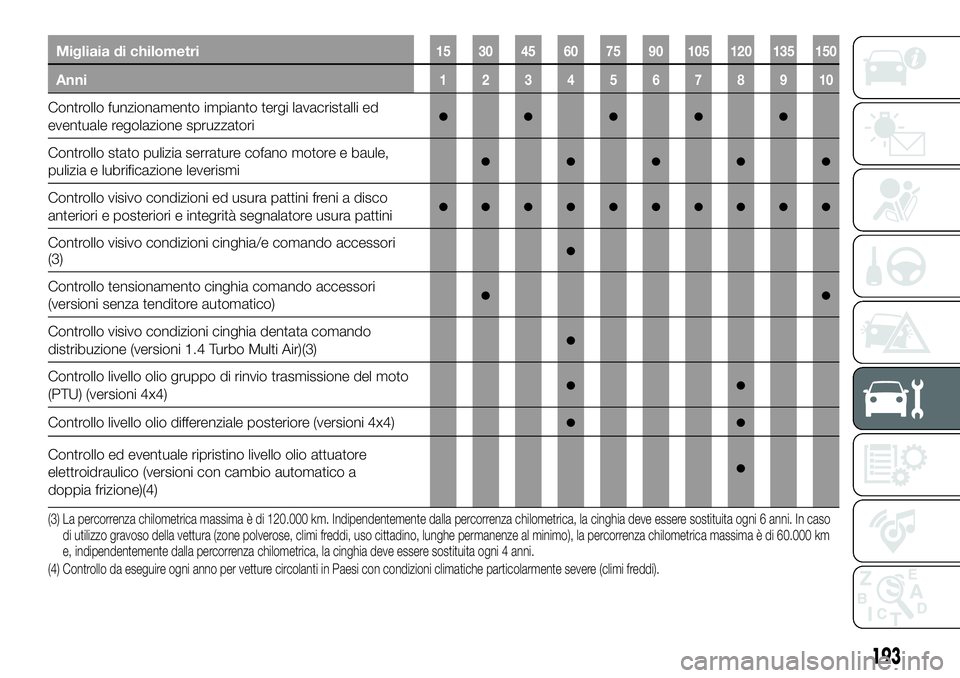

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori●●●●●
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi●●●●●
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e posteriori e integrità segnalatore usura pattini●●●●●●●●●●
Controllo visivo condizioni cinghia/e comando accessori
(3)●
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)●●
Controllo visivo condizioni cinghia dentata comando
distribuzione (versioni 1.4 Turbo Multi Air)(3)●
Controllo livello olio gruppo di rinvio trasmissione del moto
(PTU) (versioni 4x4)●●
Controllo livello olio differenziale posteriore (versioni 4x4)●●
Controllo
ed
eventuale
ripristino
livello
olio
attuatore

elettroidraulico
(versioni
con
cambio
automatico
a

doppia
frizione)(4)●
(3) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(4) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
193

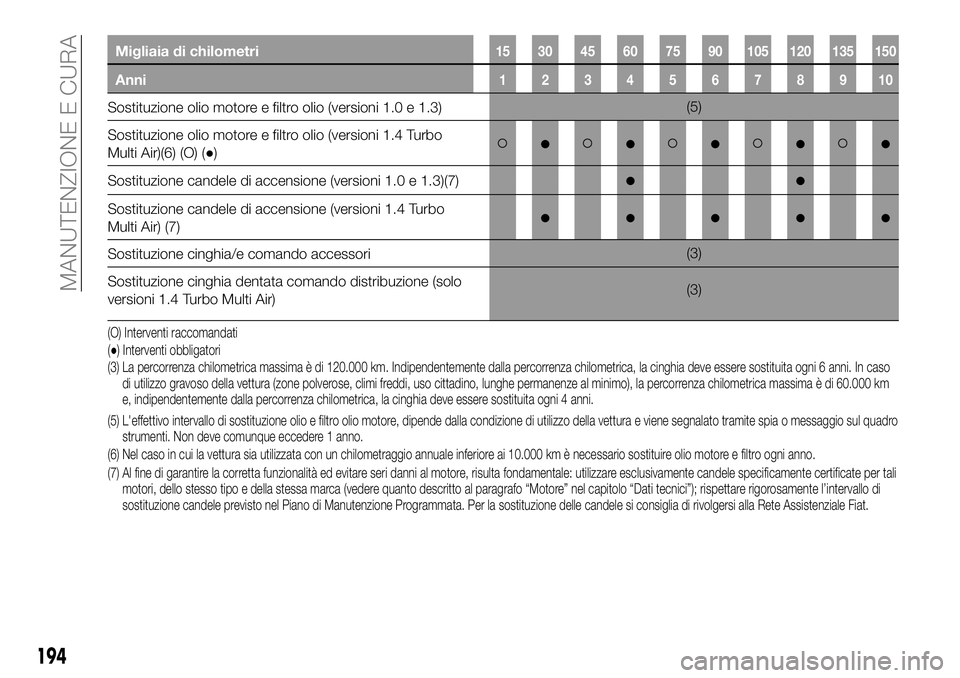

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione olio motore e filtro olio (versioni 1.0 e 1.3)(5)
Sostituzione olio motore e filtro olio (versioni 1.4 Turbo
Multi Air)(6) (O) (●)
●●●●●
Sostituzione candele di accensione (versioni 1.0 e 1.3)(7)●●
Sostituzione candele di accensione (versioni 1.4 Turbo
Multi Air) (7)●●●●●
Sostituzione cinghia/e comando accessori(3)
Sostituzione cinghia dentata comando distribuzione (solo
versioni 1.4 Turbo Multi Air)(3)
(5) L'effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o messaggio sul quadro
strumenti. Non deve comunque eccedere 1 anno.
(6) Nel caso in cui la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni anno. (O) Interventi raccomandati
(●) Interventi obbligatori
(7) Al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare esclusivamente candele specificamente certificate per tali
motori, dello stesso tipo e della stessa marca (vedere quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”); rispettare rigorosamente l’intervallo di
sostituzione candele previsto nel Piano di Manutenzione Programmata. Per la sostituzione delle candele si consiglia di rivolgersi alla Rete Assistenziale Fiat. (3) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
194
MANUTENZIONE E CURA

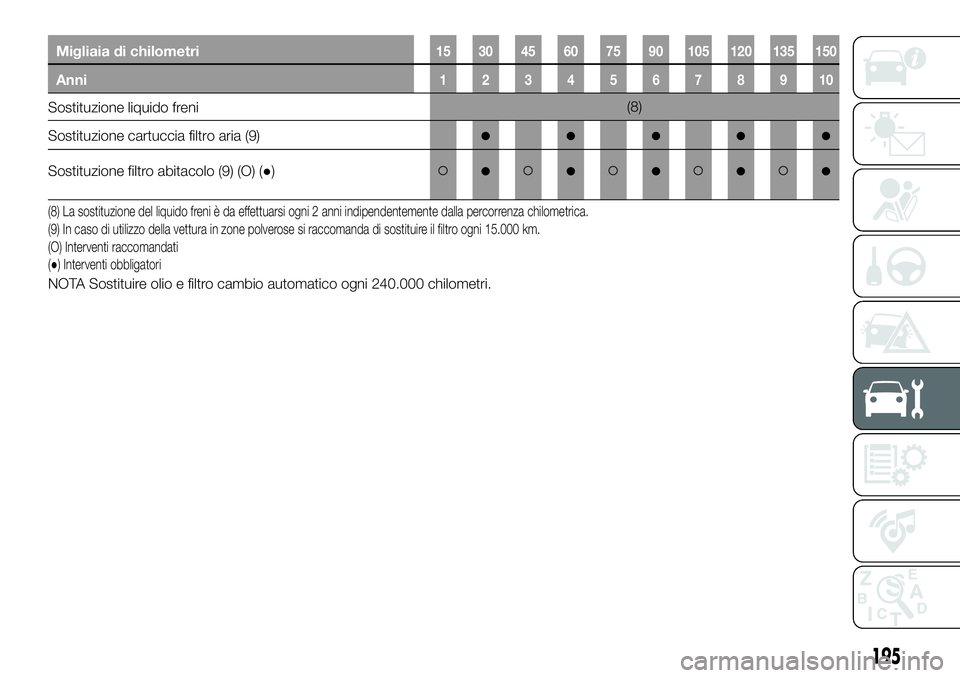

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione liquido freni(8)
Sostituzione cartuccia filtro aria (9)
●●●●●
Sostituzione filtro abitacolo (9) (O) (●)●●●●●
(8) La sostituzione del liquido freni è da effettuarsi ogni 2 anni indipendentemente dalla percorrenza chilometrica.
(9) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 15.000 km.
(O) Interventi raccomandati
(●) Interventi obbligatori
NOTA Sostituire olio e filtro cambio automatico ogni 240.000 chilometri.
195

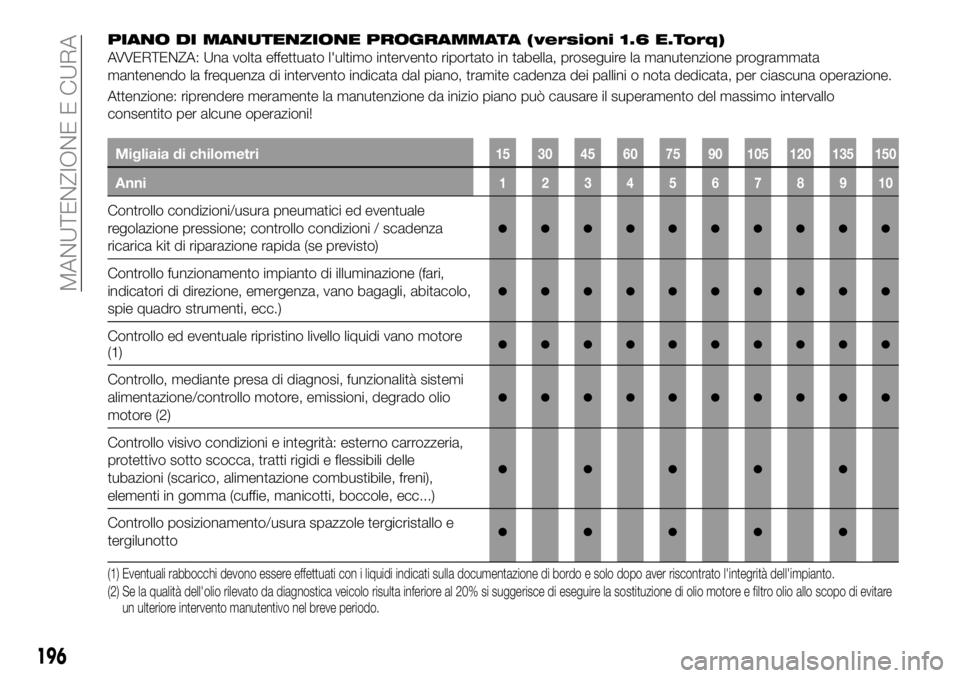

PIANO DI MANUTENZIONE PROGRAMMATA (versioni 1.6 E.Torq)
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni / scadenza
ricarica kit di riparazione rapida (se previsto)
●●●●●●●●●●
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
spie quadro strumenti, ecc.)
●●●●●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore
(1)●●●●●●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni, degrado olio
motore (2)
●●●●●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
●●●●●
Controllo posizionamento/usura spazzole tergicristallo e
tergilunotto●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
(2) Se la qualità dell'olio rilevato da diagnostica veicolo risulta inferiore al 20% si suggerisce di eseguire la sostituzione di olio motore e filtroolio allo scopo di evitare
un ulteriore intervento manutentivo nel breve periodo.
196
MANUTENZIONE E CURA

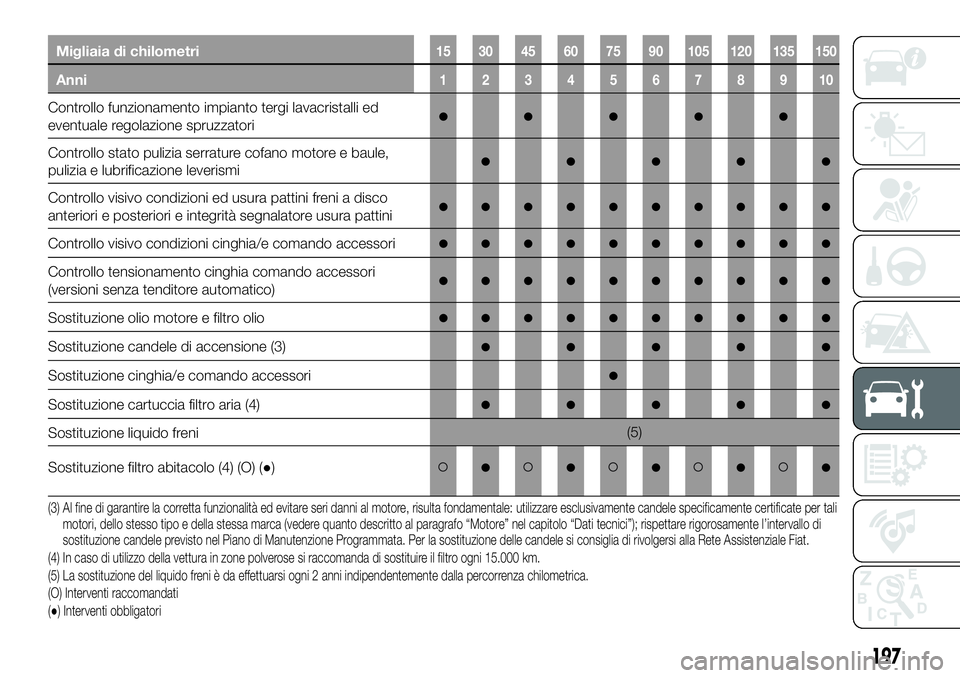

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori●●●●●
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi●●●●●
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e posteriori e integrità segnalatore usura pattini●●●●●●●●●●
Controllo visivo condizioni cinghia/e comando accessori●●●●●●●●●●
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)●●●●●●●●●●
Sostituzione olio motore e filtro olio●●●●●●●●●●
Sostituzione candele di accensione (3)●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cartuccia filtro aria (4)●●●●●
Sostituzione liquido freni(5)
Sostituzione filtro abitacolo (4) (O) (●)
●●●●●
(3) Al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare esclusivamente candele specificamente certificate per tali
motori, dello stesso tipo e della stessa marca (vedere quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”); rispettare rigorosamente l’intervallo di
sostituzione candele previsto nel Piano di Manutenzione Programmata. Per la sostituzione delle candele si consiglia di rivolgersi alla Rete Assistenziale Fiat.
(4) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 15.000 km.
(5) La sostituzione del liquido freni è da effettuarsi ogni 2 anni indipendentemente dalla percorrenza chilometrica.
(O) Interventi raccomandati
(●) Interventi obbligatori
197

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel)
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni / scadenza
ricarica kit di riparazione rapida (se previsto)
●●●●●●●●●●
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
spie quadro strumenti, ecc.)
●●●●●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore
(1) (2)●●●●●●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni, degrado olio
motore (3)
●●●●●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
(2) Il consumo di additivo per emissioni AdBlue® (UREA) dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia e messaggio sul quadro
strumenti (per versioni/mercati, dove previsto).
(3) Se la qualità dell'olio rilevato da diagnostica veicolo risulta inferiore al 20% si suggerisce di eseguire la sostituzione di olio motore e filtroolio allo scopo di evitare
un ulteriore intervento manutentivo nel breve periodo.
198
MANUTENZIONE E CURA
