FIAT DOBLO COMBI 2010 Instrukcja obsługi (in Polish)

120

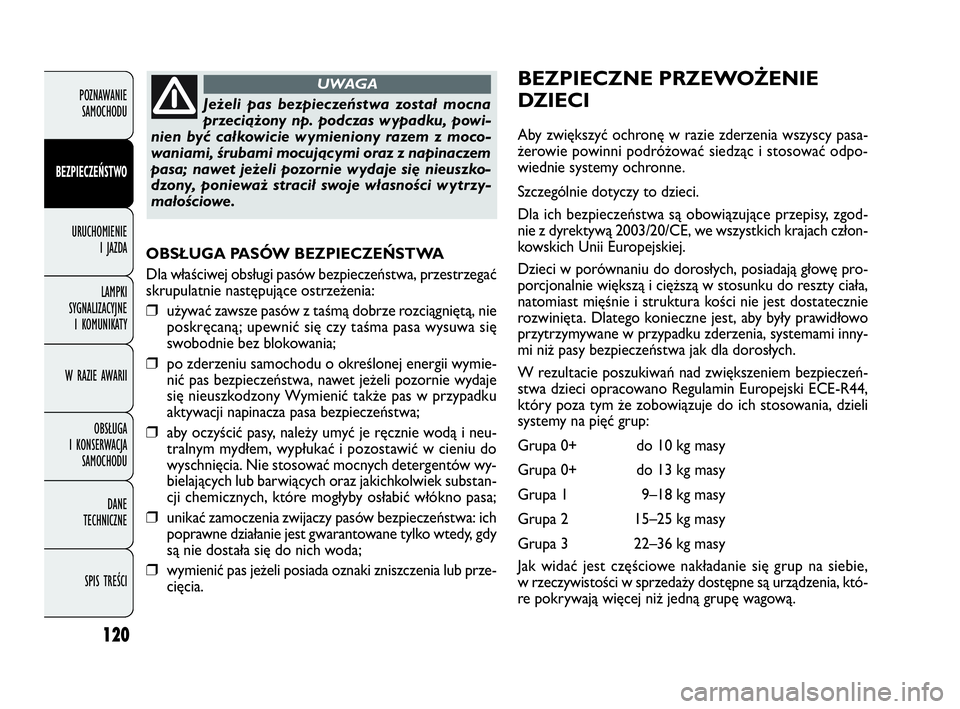

OBSŁUGA PASÓW BEZPIECZEŃSTWA
Dla właściwej obsługi pasów bezpieczeństwa, przestrzegać
skrupulatnie następujące ostrzeżenia:
❒używać zawsze pasów z taśmą dobrze rozciągniętą, nie
poskręcaną; upewnić się czy taśma pasa wysuwa się
swobodnie bez blokowania;
❒po zderzeniu samochodu o określonej energii wymie-
nić pas bezpieczeństwa, nawet jeżeli pozornie wydaje
się nieuszkodzony Wymienić także pas w przypadku
aktywacji napinacza pasa bezpieczeństwa;
❒aby oczyścić pasy, należy umyć je ręcznie wodą i neu-
tralnym mydłem, wypłukać i pozostawić w cieniu do
wyschnięcia. Nie stosować mocnych detergentów wy-
bielających lub barwiących oraz jakichkolwiek substan-
cji chemicznych, które mogłyby osłabić włókno pasa;
❒unikać zamoczenia zwijaczy pasów bezpieczeństwa: ich
poprawne działanie jest gwarantowane tylko wtedy, gdy
są nie dostała się do nich woda;
❒wymienić pas jeżeli posiada oznaki zniszczenia lub prze-
cięcia.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Jeżeli pas bezpieczeństwa został mocna
przeciążony np. podczas wypadku, powi-
nien być całkowicie wymieniony razem z moco-
waniami, śrubami mocującymi oraz z napinaczem
pasa; nawet jeżeli pozornie wydaje się nieuszko-
dzony, ponieważ stracił swoje własności wytrzy-
małościowe.
UWAGABEZPIECZNE PRZEWOŻENIE
DZIECI
Aby zwiększyć ochronę w razie zderzenia wszyscy pasa-
żerowie powinni podróżować siedząc i stosować odpo-
wiednie systemy ochronne.
Szczególnie dotyczy to dzieci.
Dla ich bezpieczeństwa są obowiązujące przepisy, zgod-
nie z dyrektywą 2003/20/CE, we wszystkich krajach człon-
kowskich Unii Europejskiej.
Dzieci w porównaniu do dorosłych, posiadają głowę pro-
porcjonalnie większą i cięższą w stosunku do reszty ciała,
natomiast mięśnie i struktura kości nie jest dostatecznie
rozwinięta. Dlatego konieczne jest, aby były prawidłowo
przytrzymywane w przypadku zderzenia, systemami inny-
mi niż pasy bezpieczeństwa jak dla dorosłych.
W rezultacie poszukiwań nad zwiększeniem bezpieczeń-
stwa dzieci opracowano Regulamin Europejski ECE-R44,
który poza tym że zobowiązuje do ich stosowania, dzieli
systemy na pięć grup:
Grupa 0+ do 10 kg masy
Grupa 0+ do 13 kg masy
Grupa 1 9–18 kg masy
Grupa 2 15–25 kg masy
Grupa 3 22–36 kg masy
Jak widać jest częściowe nakładanie się grup na siebie,
w rzeczywistości w sprzedaży dostępne są urządzenia, któ-
re pokrywają więcej niż jedną grupę wagową.
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 120

121
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

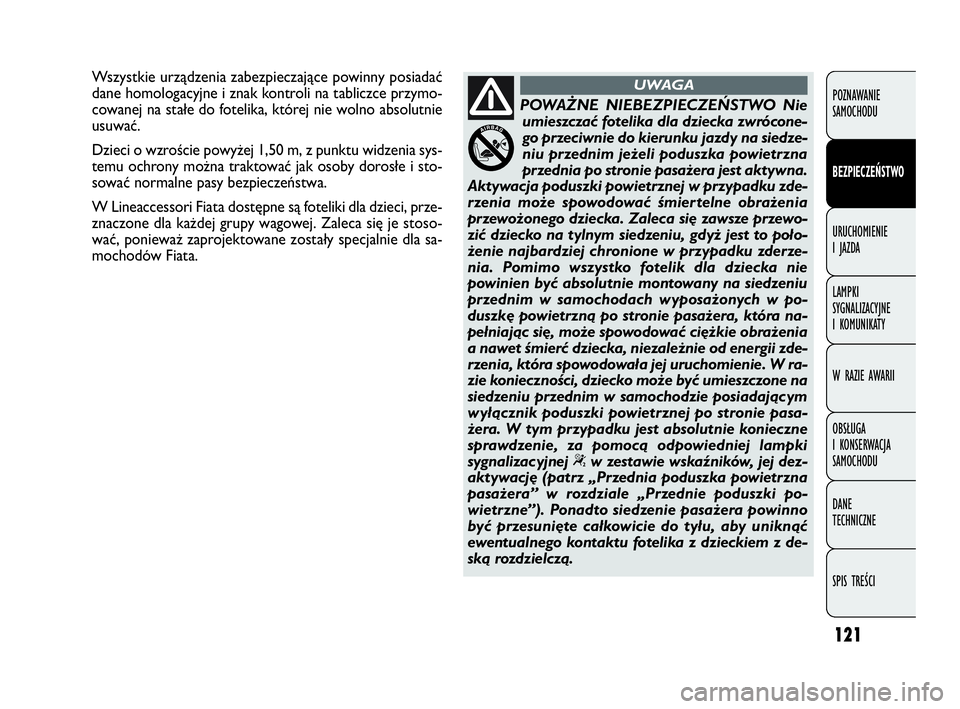

POWAŻNE NIEBEZPIECZEŃSTWO Nie
umieszczać fotelika dla dziecka zwrócone-
go przeciwnie do kierunku jazdy na siedze-
niu przednim jeżeli poduszka powietrzna
przednia po stronie pasażera jest aktywna.
Aktywacja poduszki powietrznej w przypadku zde-
rzenia może spowodować śmiertelne obrażenia
przewożonego dziecka. Zaleca się zawsze przewo-
zić dziecko na tylnym siedzeniu, gdyż jest to poło-
żenie najbardziej chronione w przypadku zderze-
nia. Pomimo wszystko fotelik dla dziecka nie
powinien być absolutnie montowany na siedzeniu
przednim w samochodach wyposażonych w po-
duszkę powietrzną po stronie pasażera, która na-
pełniając się, może spowodować ciężkie obrażenia
a nawet śmierć dziecka, niezależnie od energii zde-
rzenia, która spowodowała jej uruchomienie. W ra-
zie konieczności, dziecko może być umieszczone na
siedzeniu przednim w samochodzie posiadającym
wyłącznik poduszki powietrznej po stronie pasa-
żera. W tym przypadku jest absolutnie konieczne
sprawdzenie, za pomocą odpowiedniej lampki
sygnalizacyjnej “w zestawie wskaźników, jej dez-
aktywację (patrz „Przednia poduszka powietrzna
pasażera” w rozdziale „Przednie poduszki po-
wietrzne”). Ponadto siedzenie pasażera powinno
być przesunięte całkowicie do tyłu, aby uniknąć
ewentualnego kontaktu fotelika z dzieckiem z de-
ską rozdzielczą.
UWAGAWszystkie urządzenia zabezpieczające powinny posiadać
dane homologacyjne i znak kontroli na tabliczce przymo-
cowanej na stałe do fotelika, której nie wolno absolutnie
usuwać.
Dzieci o wzroście powyżej 1,50 m, z punktu widzenia sys-
temu ochrony można traktować jak osoby dorosłe i sto-
sować normalne pasy bezpieczeństwa.
W Lineaccessori Fiata dostępne są foteliki dla dzieci, prze-
znaczone dla każdej grupy wagowej. Zaleca się je stoso-
wać, ponieważ zaprojektowane zostały specjalnie dla sa-
mochodów Fiata.
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 121

122
F0V0109mrys. 116F0V0196mrys. 117

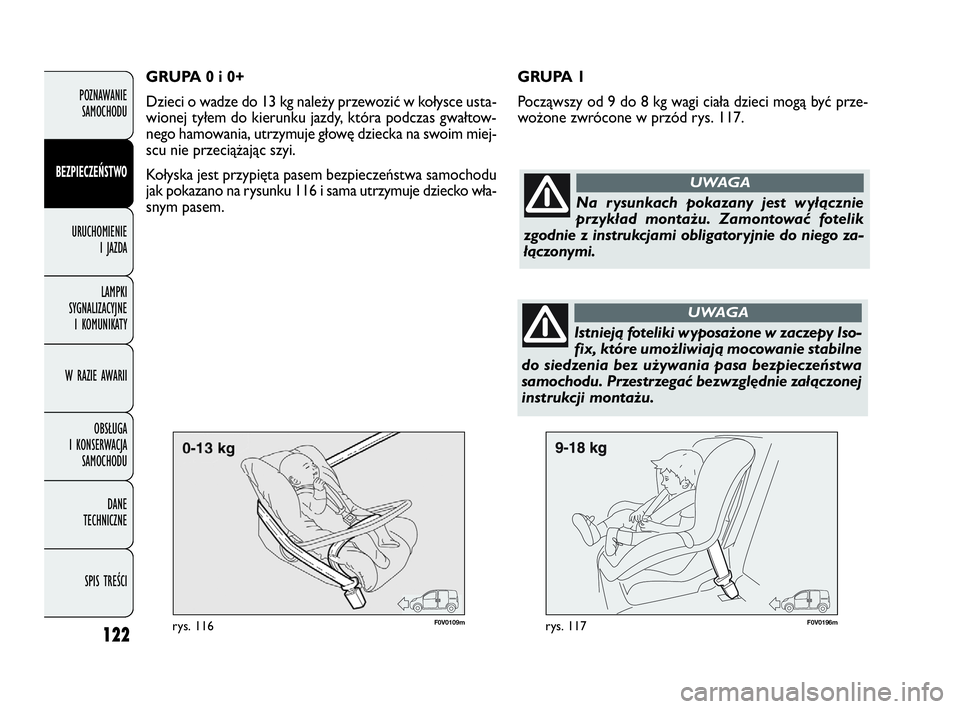

GRUPA 1
Począwszy od 9 do 8 kg wagi ciała dzieci mogą być prze-
wożone zwrócone w przód rys. 117.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
GRUPA 0 i 0+
Dzieci o wadze do 13 kg należy przewozić w kołysce usta-
wionej tyłem do kierunku jazdy, która podczas gwałtow-
nego hamowania, utrzymuje głowę dziecka na swoim miej-
scu nie przeciążając szyi.
Kołyska jest przypięta pasem bezpieczeństwa samochodu
jak pokazano na rysunku 116 i sama utrzymuje dziecko wła-
snym pasem.
Na rysunkach pokazany jest wyłącznie
przykład montażu. Zamontować fotelik
zgodnie z instrukcjami obligatoryjnie do niego za-
łączonymi.
UWAGA
Istnieją foteliki wyposażone w zaczepy Iso-
fix, które umożliwiają mocowanie stabilne
do siedzenia bez używania pasa bezpieczeństwa
samochodu. Przestrzegać bezwzględnie załączonej
instrukcji montażu.
UWAGA
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 122

123
F0V0111mrys. 118F0V0112mrys. 119

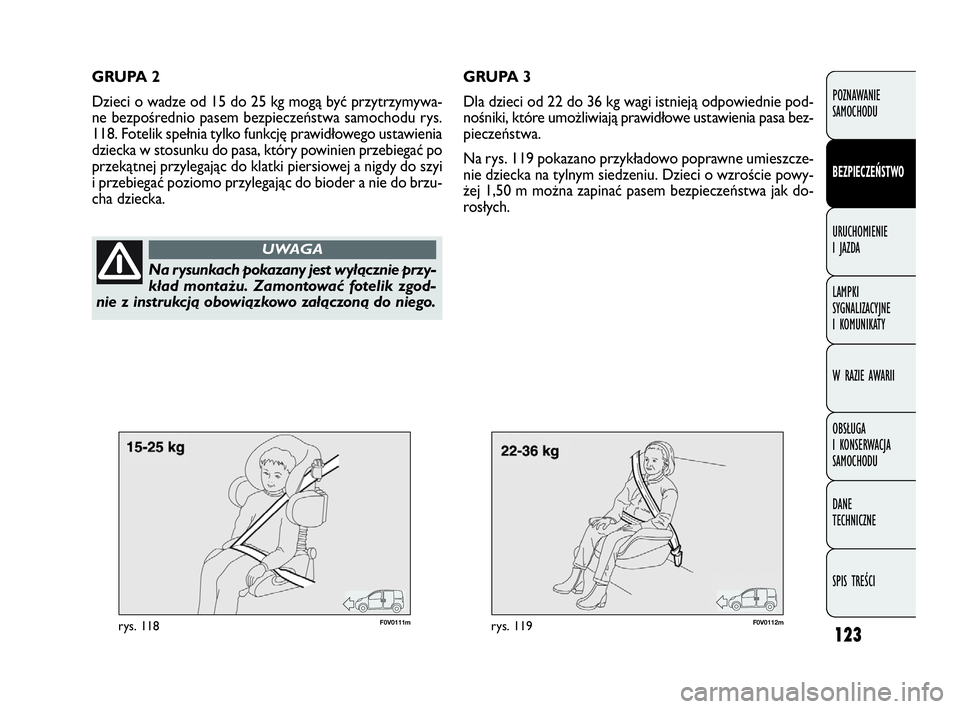

GRUPA 3
Dla dzieci od 22 do 36 kg wagi istnieją odpowiednie pod-
nośniki, które umożliwiają prawidłowe ustawienia pasa bez-
pieczeństwa.
Na rys. 119 pokazano przykładowo poprawne umieszcze-
nie dziecka na tylnym siedzeniu. Dzieci o wzroście powy-
żej 1,50 m można zapinać pasem bezpieczeństwa jak do-
rosłych. GRUPA 2
Dzieci o wadze od 15 do 25 kg mogą być przytrzymywa-
ne bezpośrednio pasem bezpieczeństwa samochodu rys.
118. Fotelik spełnia tylko funkcję prawidłowego ustawienia
dziecka w stosunku do pasa, który powinien przebiegać po
przekątnej przylegając do klatki piersiowej a nigdy do szyi
i przebiegać poziomo przylegając do bioder a nie do brzu-
cha dziecka.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Na rysunkach pokazany jest wyłącznie przy-
kład montażu. Zamontować fotelik zgod-
nie z instrukcją obowiązkowo załączoną do niego.
UWAGA
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 123

124
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

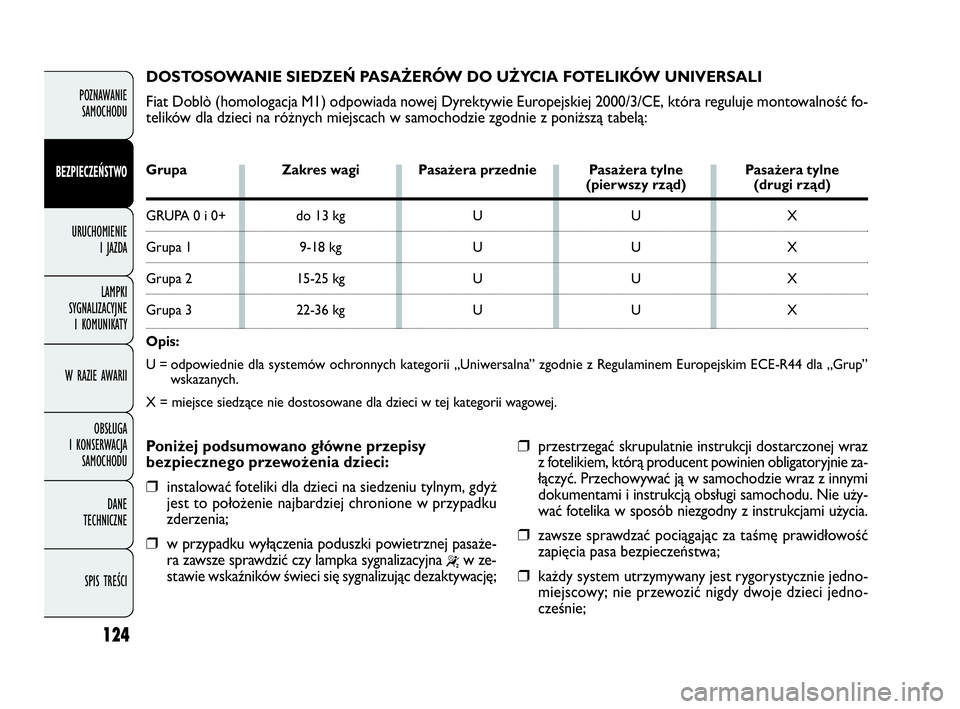

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW UNIVERSALI
Fiat Doblò (homologacja M1) odpowiada nowej Dyrektywie Europejskiej 2000/3/CE, która reguluje montowalność fo-
telików dla dzieci na różnych miejscach w samochodzie zgodnie z poniższą tabelą:
Poniżej podsumowano główne przepisy
bezpiecznego przewożenia dzieci:
❒instalować foteliki dla dzieci na siedzeniu tylnym, gdyż
jest to położenie najbardziej chronione w przypadku
zderzenia;
❒w przypadku wyłączenia poduszki powietrznej pasaże-
ra zawsze sprawdzić czy lampka sygnalizacyjna
“w ze-
stawie wskaźników świeci się sygnalizując dezaktywację;
❒przestrzegać skrupulatnie instrukcji dostarczonej wraz
z fotelikiem, którą producent powinien obligatoryjnie za-
łączyć. Przechowywać ją w samochodzie wraz z innymi
dokumentami i instrukcją obsługi samochodu. Nie uży-
wać fotelika w sposób niezgodny z instrukcjami użycia.
❒zawsze sprawdzać pociągając za taśmę prawidłowość
zapięcia pasa bezpieczeństwa;
❒każdy system utrzymywany jest rygorystycznie jedno-
miejscowy; nie przewozić nigdy dwoje dzieci jedno-
cześnie;
Grupa Zakres wagi Pasażera przednie Pasażera tylne Pasażera tylne(pierwszy rząd) (drugi rząd)
GRUPA 0 i 0+ do 13 kg U U X
Grupa 1 9-18 kg U U X
Grupa 2 15-25 kg U U X
Grupa 3 22-36 kg U U X
Opis:
U = odpowiednie dla systemów ochronnych kategorii „Uniwersalna” zgodnie z Regulaminem Europejskim ECE-R44 dla „Grup”
wskazanych.
X = miejsce siedzące nie dostosowane dla dzieci w tej kategorii wagowej.
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 124

125
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

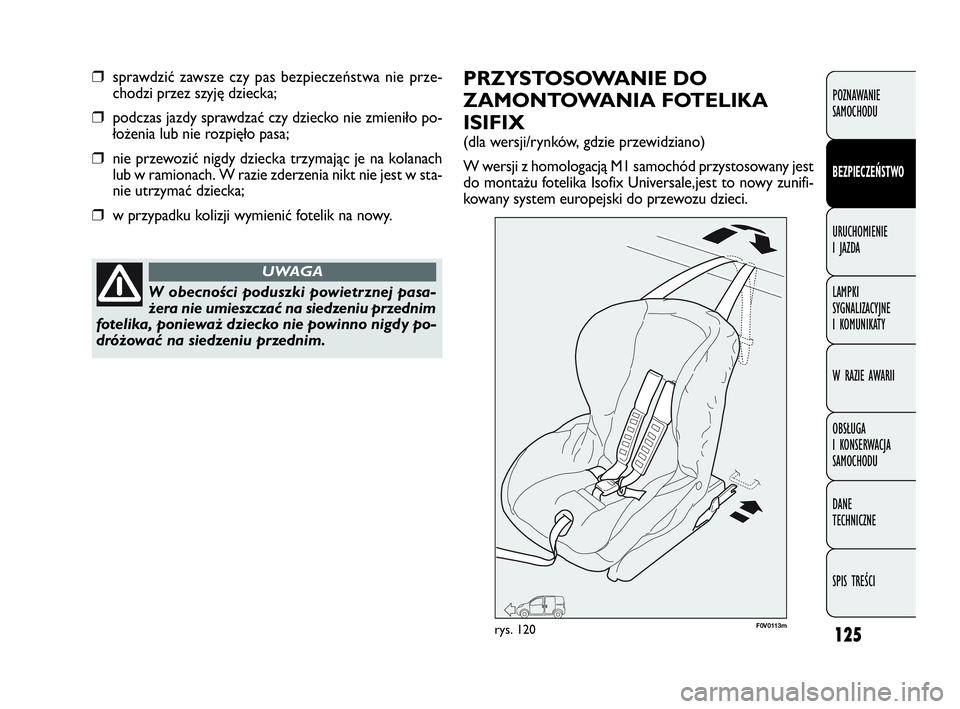

❒sprawdzić zawsze czy pas bezpieczeństwa nie prze-
chodzi przez szyję dziecka;
❒podczas jazdy sprawdzać czy dziecko nie zmieniło po-
łożenia lub nie rozpięło pasa;
❒nie przewozić nigdy dziecka trzymając je na kolanach
lub w ramionach. W razie zderzenia nikt nie jest w sta-
nie utrzymać dziecka;
❒w przypadku kolizji wymienić fotelik na nowy.
W obecności poduszki powietrznej pasa-
żera nie umieszczać na siedzeniu przednim
fotelika, ponieważ dziecko nie powinno nigdy po-
dróżować na siedzeniu przednim.
UWAGA
F0V0113mrys. 120
PRZYSTOSOWANIE DO
ZAMONTOWANIA FOTELIKA
ISIFIX
(dla wersji/rynków, gdzie przewidziano)
W wersji z homologacją M1 samochód przystosowany jest
do montażu fotelika Isofix Universale,jest to nowy zunifi-
kowany system europejski do przewozu dzieci.
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 125

126
F0V0128mrys. 121F0V0129mrys. 122
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

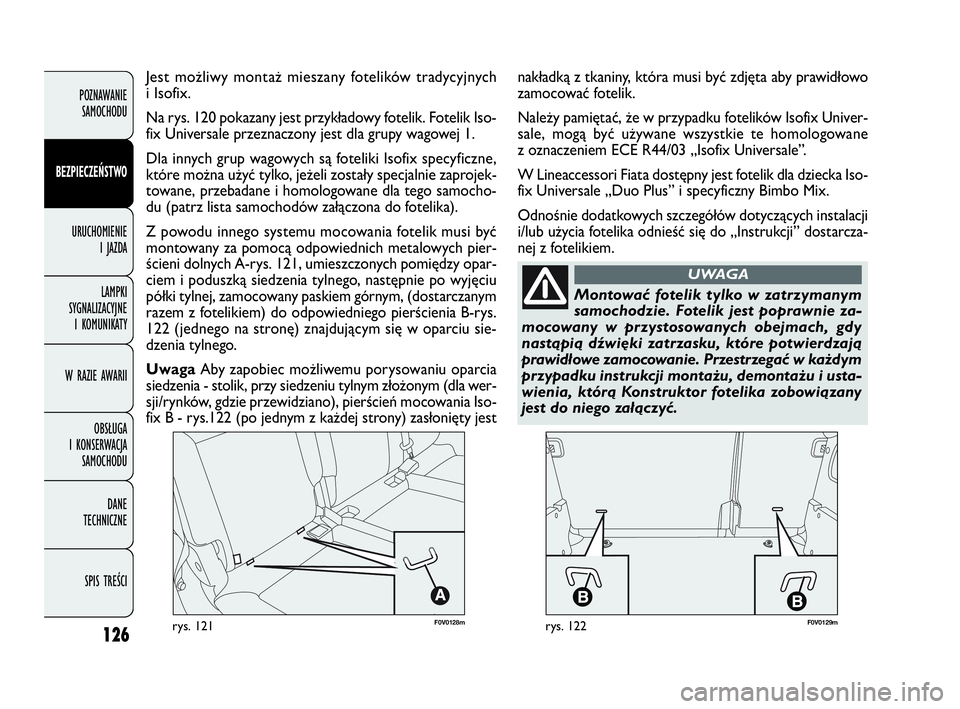

Jest możliwy montaż mieszany fotelików tradycyjnych
i Isofix.
Na rys. 120 pokazany jest przykładowy fotelik. Fotelik Iso-
fix Universale przeznaczony jest dla grupy wagowej 1.
Dla innych grup wagowych są foteliki Isofix specyficzne,
które można użyć tylko, jeżeli zostały specjalnie zaprojek-
towane, przebadane i homologowane dla tego samocho-
du (patrz lista samochodów załączona do fotelika).
Z powodu innego systemu mocowania fotelik musi być
montowany za pomocą odpowiednich metalowych pier-
ścieni dolnych A-rys. 121, umieszczonych pomiędzy opar-
ciem i poduszką siedzenia tylnego, następnie po wyjęciu
półki tylnej, zamocowany paskiem górnym, (dostarczanym
razem z fotelikiem) do odpowiedniego pierścienia B-rys.
122 (jednego na stronę) znajdującym się w oparciu sie-
dzenia tylnego.
UwagaAby zapobiec możliwemu porysowaniu oparcia
siedzenia - stolik, przy siedzeniu tylnym złożonym (dla wer-
sji/rynków, gdzie przewidziano), pierścień mocowania Iso-
fix B - rys.122 (po jednym z każdej strony) zasłonięty jestnakładką z tkaniny, która musi być zdjęta aby prawidłowo
zamocować fotelik.
Należy pamiętać, że w przypadku fotelików Isofix Univer-
sale, mogą być używane wszystkie te homologowane
z oznaczeniem ECE R44/03 „Isofix Universale”.
W Lineaccessori Fiata dostępny jest fotelik dla dziecka Iso-
fix Universale „Duo Plus” i specyficzny Bimbo Mix.
Odnośnie dodatkowych szczegółów dotyczących instalacji
i/lub użycia fotelika odnieść się do „Instrukcji” dostarcza-
nej z fotelikiem.
Montować fotelik tylko w zatrzymanym
samochodzie. Fotelik jest poprawnie za-
mocowany w przystosowanych obejmach, gdy
nastąpią dźwięki zatrzasku, które potwierdzają
prawidłowe zamocowanie. Przestrzegać w każdym
przypadku instrukcji montażu, demontażu i usta-
wienia, którą Konstruktor fotelika zobowiązany
jest do niego załączyć.
UWAGA
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 126

127
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

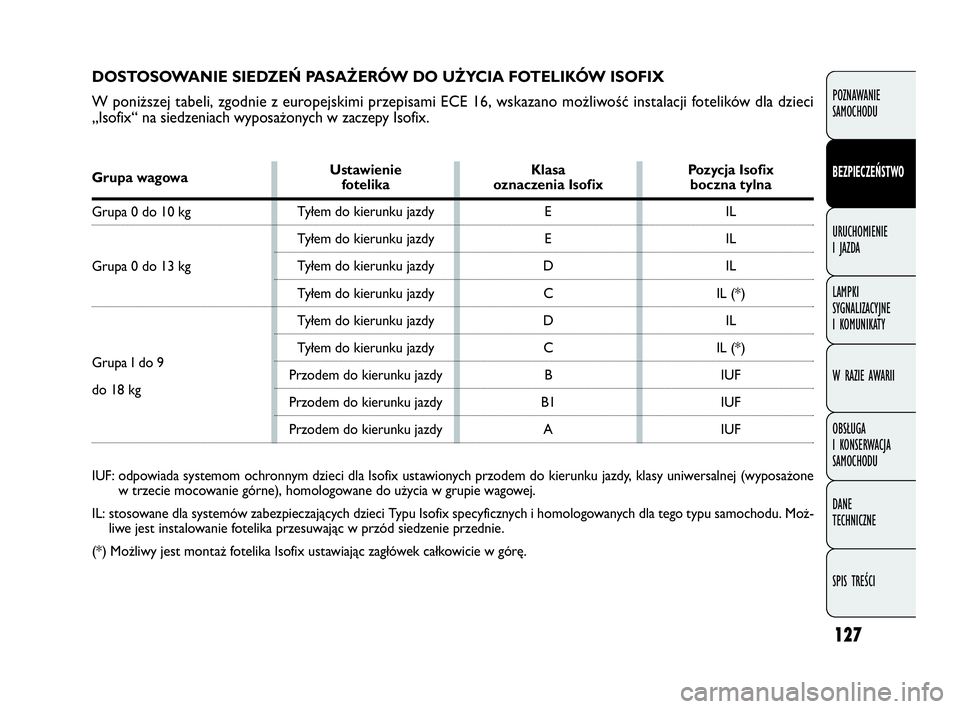

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
W poniższej tabeli, zgodnie z europejskimi przepisami ECE 16, wskazano możliwość instalacji fotelików dla dzieci
„Isofix“ na siedzeniach wyposażonych w zaczepy Isofix.
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL (*)
IL
IL (*)
IUF
IUF
IUF Grupa wagowaUstawienie Klasa Pozycja Isofix
fotelika oznaczenia Isofix boczna tylna
Grupa 0 do 10 kg
Grupa 0 do 13 kg
Grupa I do 9
do 18 kg
IUF: odpowiada systemom ochronnym dzieci dla Isofix ustawionych przodem do kierunku jazdy, klasy uniwersalnej (wyposażone
w trzecie mocowanie górne), homologowane do użycia w grupie wagowej.
IL: stosowane dla systemów zabezpieczających dzieci Typu Isofix specyficznych i homologowanych dla tego typu samochodu. Moż-
liwe jest instalowanie fotelika przesuwając w przód siedzenie przednie.
(*) Możliwy jest montaż fotelika Isofix ustawiając zagłówek całkowicie w górę.Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 127

128
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

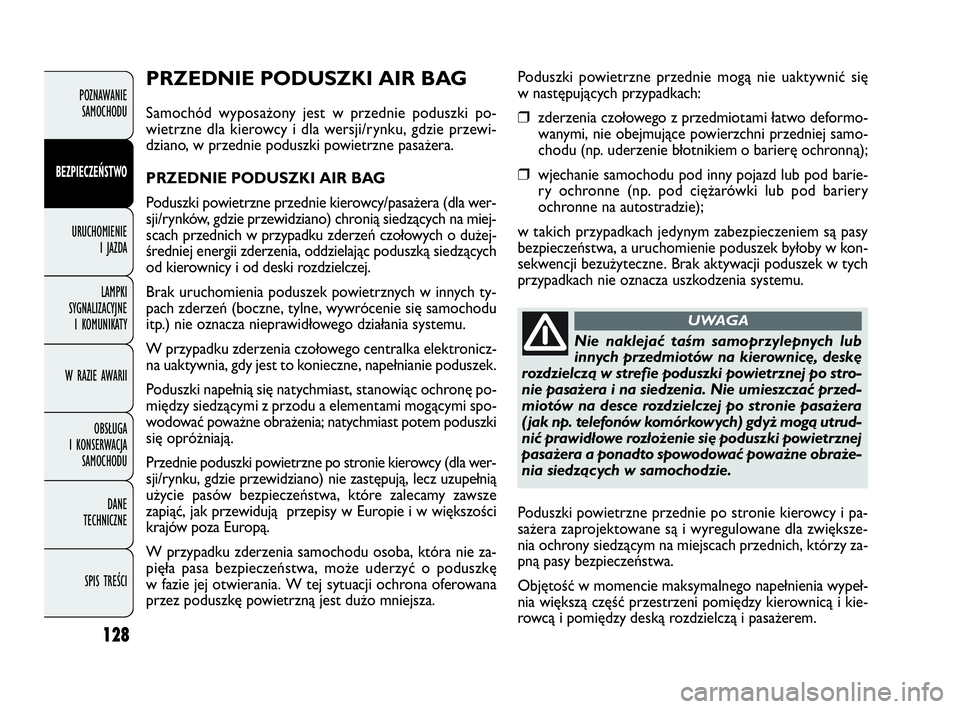

PRZEDNIE PODUSZKI AIR BAG
Samochód wyposażony jest w przednie poduszki po-
wietrzne dla kierowcy i dla wersji/rynku, gdzie przewi-
dziano, w przednie poduszki powietrzne pasażera.
PRZEDNIE PODUSZKI AIR BAG
Poduszki powietrzne przednie kierowcy/pasażera (dla wer-
sji/rynków, gdzie przewidziano) chronią siedzących na miej-
scach przednich w przypadku zderzeń czołowych o dużej-
średniej energii zderzenia, oddzielając poduszką siedzących
od kierownicy i od deski rozdzielczej.
Brak uruchomienia poduszek powietrznych w innych ty-
pach zderzeń (boczne, tylne, wywrócenie się samochodu
itp.) nie oznacza nieprawidłowego działania systemu.
W przypadku zderzenia czołowego centralka elektronicz-
na uaktywnia, gdy jest to konieczne, napełnianie poduszek.
Poduszki napełnią się natychmiast, stanowiąc ochronę po-
między siedzącymi z przodu a elementami mogącymi spo-
wodować poważne obrażenia; natychmiast potem poduszki
się opróżniają.
Przednie poduszki powietrzne po stronie kierowcy (dla wer-
sji/rynku, gdzie przewidziano) nie zastępują, lecz uzupełnią
użycie pasów bezpieczeństwa, które zalecamy zawsze
zapiąć, jak przewidują przepisy w Europie i w większości
krajów poza Europą.
W przypadku zderzenia samochodu osoba, która nie za-
pięła pasa bezpieczeństwa, może uderzyć o poduszkę
w fazie jej otwierania. W tej sytuacji ochrona oferowana
przez poduszkę powietrzną jest dużo mniejsza.Poduszki powietrzne przednie mogą nie uaktywnić się
w następujących przypadkach:❒zderzenia czołowego z przedmiotami łatwo deformo-
wanymi, nie obejmujące powierzchni przedniej samo-
chodu (np. uderzenie błotnikiem o barierę ochronną);
❒wjechanie samochodu pod inny pojazd lub pod barie-
ry ochronne (np. pod ciężarówki lub pod bariery
ochronne na autostradzie);
w takich przypadkach jedynym zabezpieczeniem są pasy
bezpieczeństwa, a uruchomienie poduszek byłoby w kon-
sekwencji bezużyteczne. Brak aktywacji poduszek w tych
przypadkach nie oznacza uszkodzenia systemu.
Nie naklejać taśm samoprzylepnych lub
innych przedmiotów na kierownicę, deskę
rozdzielczą w strefie poduszki powietrznej po stro-
nie pasażera i na siedzenia. Nie umieszczać przed-
miotów na desce rozdzielczej po stronie pasażera
( jak np. telefonów komórkowych) gdyż mogą utrud-
nić prawidłowe rozłożenie się poduszki powietrznej
pasażera a ponadto spowodować poważne obraże-
nia siedzących w samochodzie.
UWAGA
Poduszki powietrzne przednie po stronie kierowcy i pa-
sażera zaprojektowane są i wyregulowane dla zwiększe-
nia ochrony siedzącym na miejscach przednich, którzy za-
pną pasy bezpieczeństwa.
Objętość w momencie maksymalnego napełnienia wypeł-
nia większą część przestrzeni pomiędzy kierownicą i kie-
rowcą i pomiędzy deską rozdzielczą i pasażerem.
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 128

129
F0V0024mrys. 123F0V0025mrys. 124
W przypadku zderzeń czołowych o niskiej energii (dla któ-
rych wystarczy zabezpieczenie pasami bezpieczeństwa) po-
duszki powietrzne nie uruchomią się. Dlatego, należy mieć
zawsze zapięte pasy bezpieczeństwa, które w razie zde-
rzenia czołowego zapewniają prawidłową pozycję osoby na
siedzeniu.
PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE KIEROWCY rys. 123
Składa się z poduszki wypełniającej się natychmiast umiesz-
czonej w odpowiednim miejscu w środku w kierownicy.
PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE PASAŻERA rys. 124
(dla wersji/rynków, gdzie przewidziano)
Składa się z poduszki wypełniającej się natychmiast, umiesz-
czonej w odpowiednim gnieździe w desce rozdzielczej
i posiada objętość większą niż poduszka po stronie kie-
rowcy.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nie umieszczać fotelika dla dziecka zwró-
conego przeciwnie do kierunku jazdy na
siedzeniu przednim jeżeli poduszka po-
wietrzna przednia po stronie pasażera jest
aktywna. Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować śmier-
telne obrażenia przewożonego dziecka. W razie
konieczności umieszczenia dziecka na siedzeniu
przednim, wyłączyć zawsze poduszkę powietrzną
po stronie pasażera. Ponadto siedzenia pasażera
powinno być przesunięte jak najdalej do tyłu, aby
uniknąć ewentualnego kontaktu fotelika z dziec-
kiem z deską rozdzielczą. Nawet , jeżeli nie ma od-
powiednich obowiązujących przepisów, zaleca się
dla zwiększenia ochrony dorosłych, reaktywować
natychmiast poduszkę powietrzną, gdy przewoże-
nie dziecka nie będzie już konieczne.
UWAGA
115-132 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 129
