FIAT DOBLO COMBI 2010 Instrukcja obsługi (in Polish)
Manufacturer: FIAT, Model Year: 2010, Model line: DOBLO COMBI, Model: FIAT DOBLO COMBI 2010Pages: 274, PDF Size: 6.51 MB
Page 211 of 274

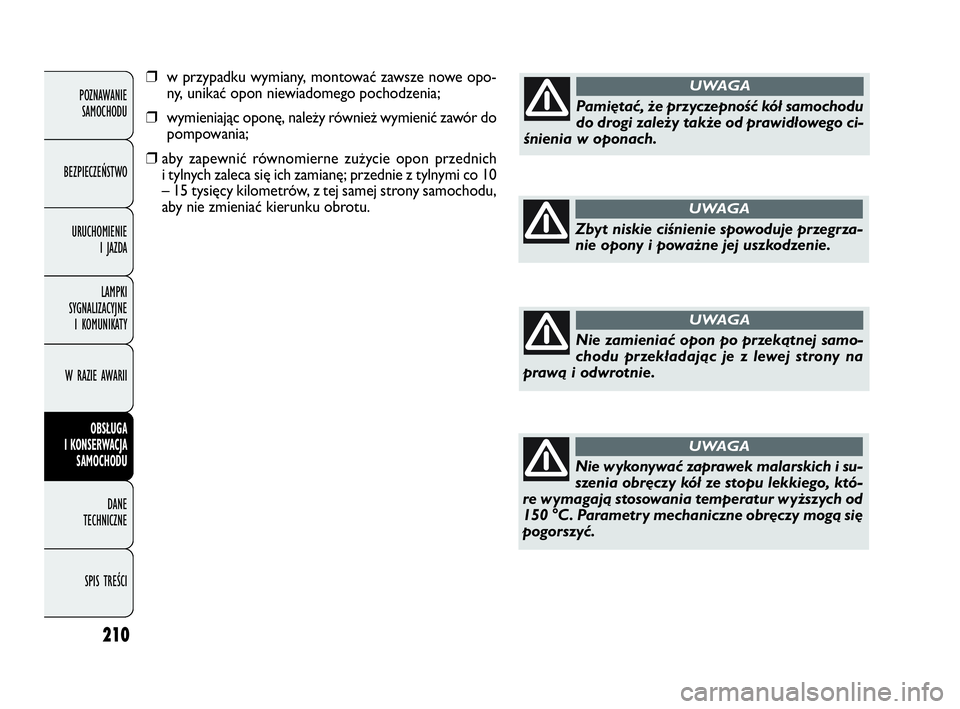

210
❒w przypadku wymiany, montować zawsze nowe opo-
ny, unikać opon niewiadomego pochodzenia;
❒wymieniając oponę, należy również wymienić zawór do
pompowania;
❒aby zapewnić równomierne zużycie opon przednich
i tylnych zaleca się ich zamianę; przednie z tylnymi co 10
– 15 tysięcy kilometrów, z tej samej strony samochodu,
aby nie zmieniać kierunku obrotu.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Pamiętać, że przyczepność kół samochodu
do drogi zależy także od prawidłowego ci-
śnienia w oponach.
UWAGA
Zbyt niskie ciśnienie spowoduje przegrza-
nie opony i poważne jej uszkodzenie.
UWAGA
Nie zamieniać opon po przekątnej samo-
chodu przekładając je z lewej strony na
prawą i odwrotnie.
UWAGA
Nie wykonywać zaprawek malarskich i su-
szenia obręczy kół ze stopu lekkiego, któ-
re wymagają stosowania temperatur wyższych od
150 °C. Parametry mechaniczne obręczy mogą się
pogorszyć.
UWAGA
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 210
Page 212 of 274

211

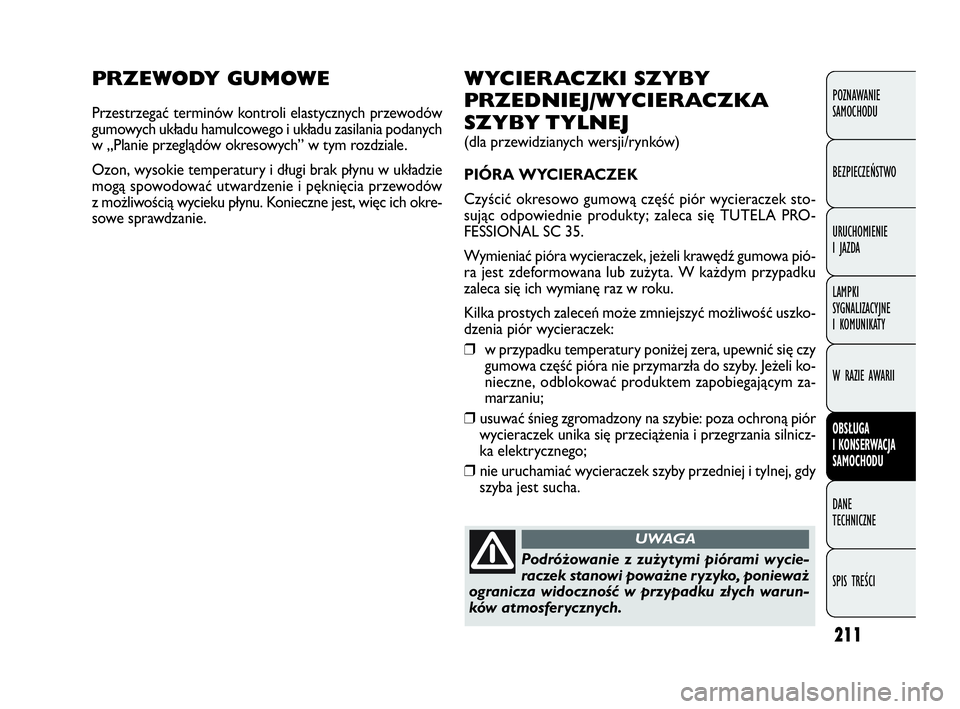

PRZEWODY GUMOWE
Przestrzegać terminów kontroli elastycznych przewodów
gumowych układu hamulcowego i układu zasilania podanych
w „Planie przeglądów okresowych” w tym rozdziale.
Ozon, wysokie temperatury i długi brak płynu w układzie
mogą spowodować utwardzenie i pęknięcia przewodów
z możliwością wycieku płynu. Konieczne jest, więc ich okre-
sowe sprawdzanie.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
WYCIERACZKI SZYBY
PRZEDNIEJ/WYCIERACZKA
SZYBY TYLNEJ
(dla przewidzianych wersji/rynków)
PIÓRA WYCIERACZEK
Czyścić okresowo gumową część piór wycieraczek sto-
sując odpowiednie produkty; zaleca się TUTELA PRO-
FESSIONAL SC 35.
Wymieniać pióra wycieraczek, jeżeli krawędź gumowa pió-
ra jest zdeformowana lub zużyta. W każdym przypadku
zaleca się ich wymianę raz w roku.
Kilka prostych zaleceń może zmniejszyć możliwość uszko-
dzenia piór wycieraczek:
❒w przypadku temperatury poniżej zera, upewnić się czy
gumowa część pióra nie przymarzła do szyby. Jeżeli ko-
nieczne, odblokować produktem zapobiegającym za-
marzaniu;
❒usuwać śnieg zgromadzony na szybie: poza ochroną piór
wycieraczek unika się przeciążenia i przegrzania silnicz-
ka elektrycznego;
❒nie uruchamiać wycieraczek szyby przedniej i tylnej, gdy
szyba jest sucha.
Podróżowanie z zużytymi piórami wycie-
raczek stanowi poważne ryzyko, ponieważ
ogranicza widoczność w przypadku złych warun-
ków atmosferycznych.
UWAGA
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 211
Page 213 of 274

212
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

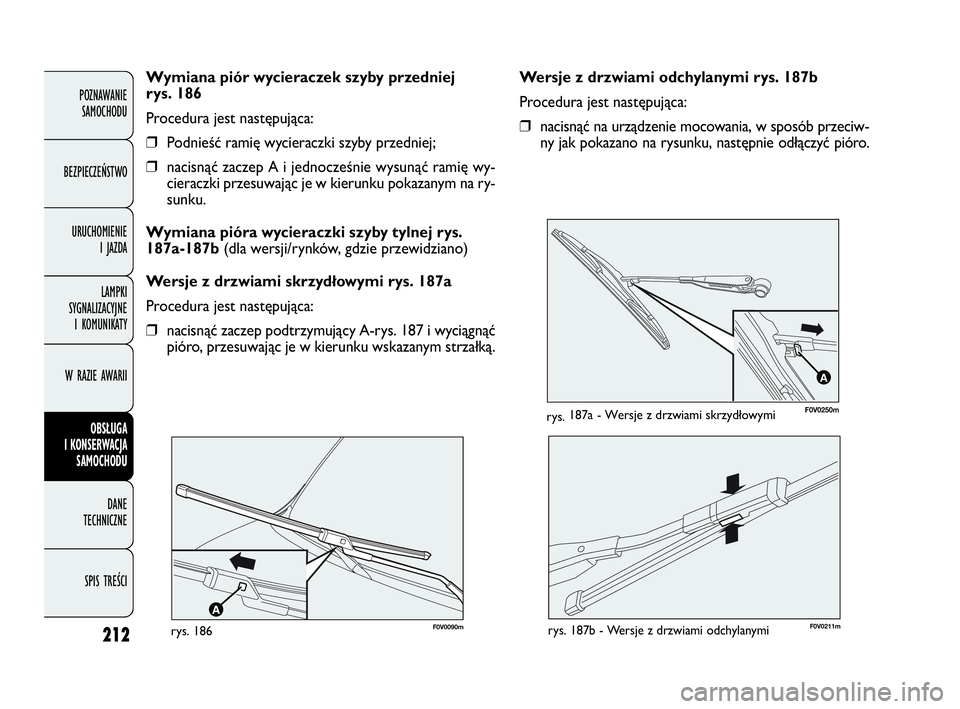

Wersje z drzwiami odchylanymi rys. 187b
Procedura jest następująca:
❒nacisnąć na urządzenie mocowania, w sposób przeciw-
ny jak pokazano na rysunku, następnie odłączyć pióro. Wymiana piór wycieraczek szyby przedniej
rys. 186
Procedura jest następująca:
❒Podnieść ramię wycieraczki szyby przedniej;
❒nacisnąć zaczep A i jednocześnie wysunąć ramię wy-
cieraczki przesuwając je w kierunku pokazanym na ry-
sunku.
Wymiana pióra wycieraczki szyby tylnej rys.
187a-187b (dla wersji/rynków, gdzie przewidziano)
Wersje z drzwiami skrzydłowymi rys. 187a
Procedura jest następująca:
❒nacisnąć zaczep podtrzymujący A-rys. 187 i wyciągnąć
pióro, przesuwając je w kierunku wskazanym strzałką.
F0V0090mrys. 186F0V0211mrys. 187b - Wersje z drzwiami odchylanymi
A
F0V0250mrys. 187a - Wersje z drzwiami skrzydłowymi
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 212
Page 214 of 274

213

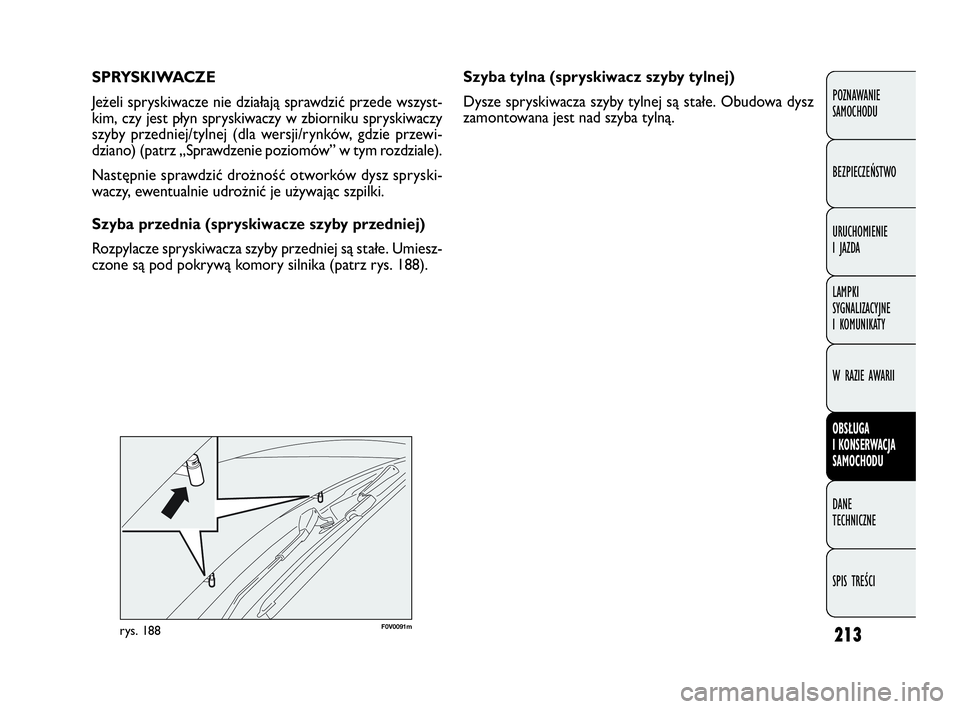

Szyba tylna (spryskiwacz szyby tylnej)
Dysze spryskiwacza szyby tylnej są stałe. Obudowa dysz
zamontowana jest nad szyba tylną. SPRYSKIWACZE
Jeżeli spryskiwacze nie działają sprawdzić przede wszyst-
kim, czy jest płyn spryskiwaczy w zbiorniku spryskiwaczy
szyby przedniej/tylnej (dla wersji/rynków, gdzie przewi-
dziano) (patrz „Sprawdzenie poziomów” w tym rozdziale).
Następnie sprawdzić drożność otworków dysz spryski-
waczy, ewentualnie udrożnić je używając szpilki.
Szyba przednia (spryskiwacze szyby przedniej)
Rozpylacze spryskiwacza szyby przedniej są stałe. Umiesz-
czone są pod pokrywą komory silnika (patrz rys. 188).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0091mrys. 188
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 213
Page 215 of 274

214

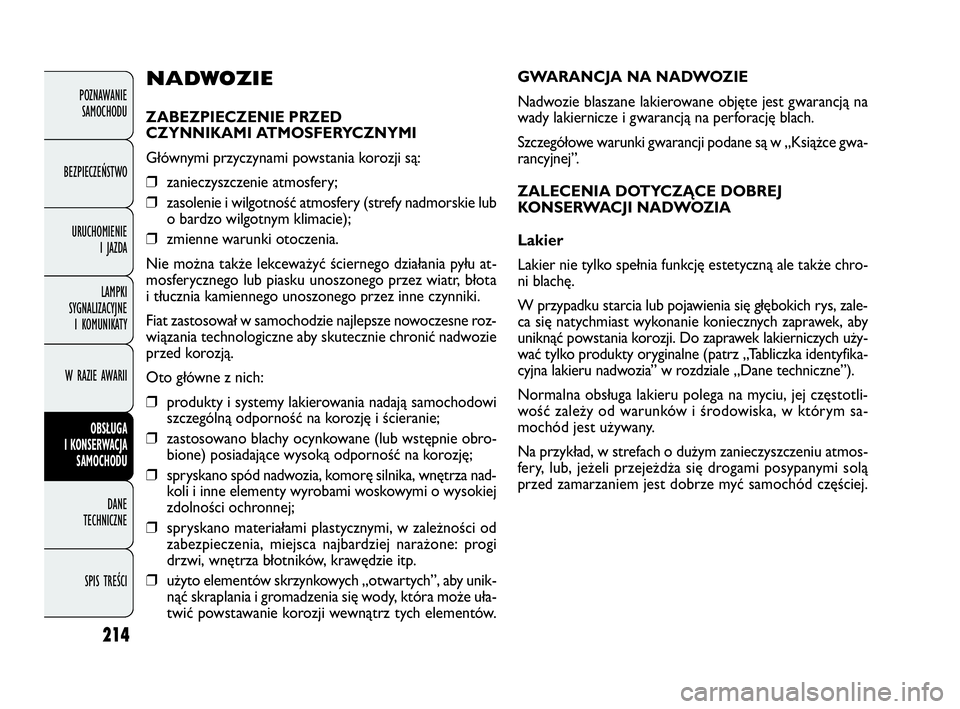

GWARANCJA NA NADWOZIE
Nadwozie blaszane lakierowane objęte jest gwarancją na
wady lakiernicze i gwarancją na perforację blach.
Szczegółowe warunki gwarancji podane są w „Książce gwa-
rancyjnej”.
ZALECENIA DOTYCZĄCE DOBREJ
KONSERWACJI NADWOZIA
Lakier
Lakier nie tylko spełnia funkcję estetyczną ale także chro-
ni blachę.
W przypadku starcia lub pojawienia się głębokich rys, zale-
ca się natychmiast wykonanie koniecznych zaprawek, aby
uniknąć powstania korozji. Do zaprawek lakierniczych uży-
wać tylko produkty oryginalne (patrz „Tabliczka identyfika-
cyjna lakieru nadwozia” w rozdziale „Dane techniczne”).
Normalna obsługa lakieru polega na myciu, jej częstotli-
wość zależy od warunków i środowiska, w którym sa-
mochód jest używany.
Na przykład, w strefach o dużym zanieczyszczeniu atmos-
fery, lub, jeżeli przejeżdża się drogami posypanymi solą
przed zamarzaniem jest dobrze myć samochód częściej.NADWOZIE
ZABEZPIECZENIE PRZED
CZYNNIKAMI ATMOSFERYCZNYMI
Głównymi przyczynami powstania korozji są:
❒zanieczyszczenie atmosfery;
❒zasolenie i wilgotność atmosfery (strefy nadmorskie lub
o bardzo wilgotnym klimacie);
❒zmienne warunki otoczenia.
Nie można także lekceważyć ściernego działania pyłu at-
mosferycznego lub piasku unoszonego przez wiatr, błota
i tłucznia kamiennego unoszonego przez inne czynniki.
Fiat zastosował w samochodzie najlepsze nowoczesne roz-
wiązania technologiczne aby skutecznie chronić nadwozie
przed korozją.
Oto główne z nich:
❒produkty i systemy lakierowania nadają samochodowi
szczególną odporność na korozję i ścieranie;
❒zastosowano blachy ocynkowane (lub wstępnie obro-
bione) posiadające wysoką odporność na korozję;
❒spryskano spód nadwozia, komorę silnika, wnętrza nad-
koli i inne elementy wyrobami woskowymi o wysokiej
zdolności ochronnej;
❒spryskano materiałami plastycznymi, w zależności od
zabezpieczenia, miejsca najbardziej narażone: progi
drzwi, wnętrza błotników, krawędzie itp.
❒użyto elementów skrzynkowych „otwartych”, aby unik-
nąć skraplania i gromadzenia się wody, która może uła-
twić powstawanie korozji wewnątrz tych elementów.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 214
Page 216 of 274

215

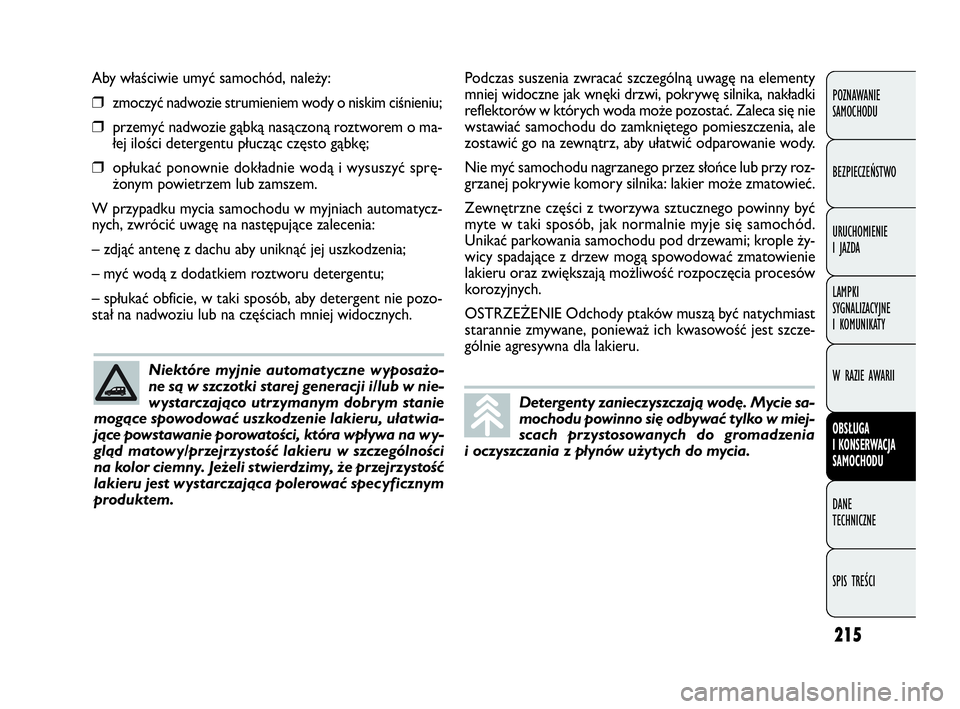

Aby właściwie umyć samochód, należy:
❒zmoczyć nadwozie strumieniem wody o niskim ciśnieniu;
❒przemyć nadwozie gąbką nasączoną roztworem o ma-
łej ilości detergentu płucząc często gąbkę;
❒opłukać ponownie dokładnie wodą i wysuszyć sprę-
żonym powietrzem lub zamszem.
W przypadku mycia samochodu w myjniach automatycz-
nych, zwrócić uwagę na następujące zalecenia:
– zdjąć antenę z dachu aby uniknąć jej uszkodzenia;
– myć wodą z dodatkiem roztworu detergentu;
– spłukać obficie, w taki sposób, aby detergent nie pozo-
stał na nadwoziu lub na częściach mniej widocznych.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Niektóre myjnie automatyczne wyposażo-
ne są w szczotki starej generacji i/lub w nie-
wystarczająco utrzymanym dobrym stanie
mogące spowodować uszkodzenie lakieru, ułatwia-
jące powstawanie porowatości, która wpływa na wy-
gląd matowy/przejrzystość lakieru w szczególności
na kolor ciemny. Jeżeli stwierdzimy, że przejrzystość
lakieru jest wystarczająca polerować specyficznym
produktem.
Podczas suszenia zwracać szczególną uwagę na elementy
mniej widoczne jak wnęki drzwi, pokrywę silnika, nakładki
reflektorów w których woda może pozostać. Zaleca się nie
wstawiać samochodu do zamkniętego pomieszczenia, ale
zostawić go na zewnątrz, aby ułatwić odparowanie wody.
Nie myć samochodu nagrzanego przez słońce lub przy roz-
grzanej pokrywie komory silnika: lakier może zmatowieć.
Zewnętrzne części z tworzywa sztucznego powinny być
myte w taki sposób, jak normalnie myje się samochód.
Unikać parkowania samochodu pod drzewami; krople ży-
wicy spadające z drzew mogą spowodować zmatowienie
lakieru oraz zwiększają możliwość rozpoczęcia procesów
korozyjnych.
OSTRZEŻENIE Odchody ptaków muszą być natychmiast
starannie zmywane, ponieważ ich kwasowość jest szcze-
gólnie agresywna dla lakieru.
Detergenty zanieczyszczają wodę. Mycie sa-
mochodu powinno się odbywać tylko w miej-
scach przystosowanych do gromadzenia
i oczyszczania z płynów użytych do mycia.
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 215
Page 217 of 274

216

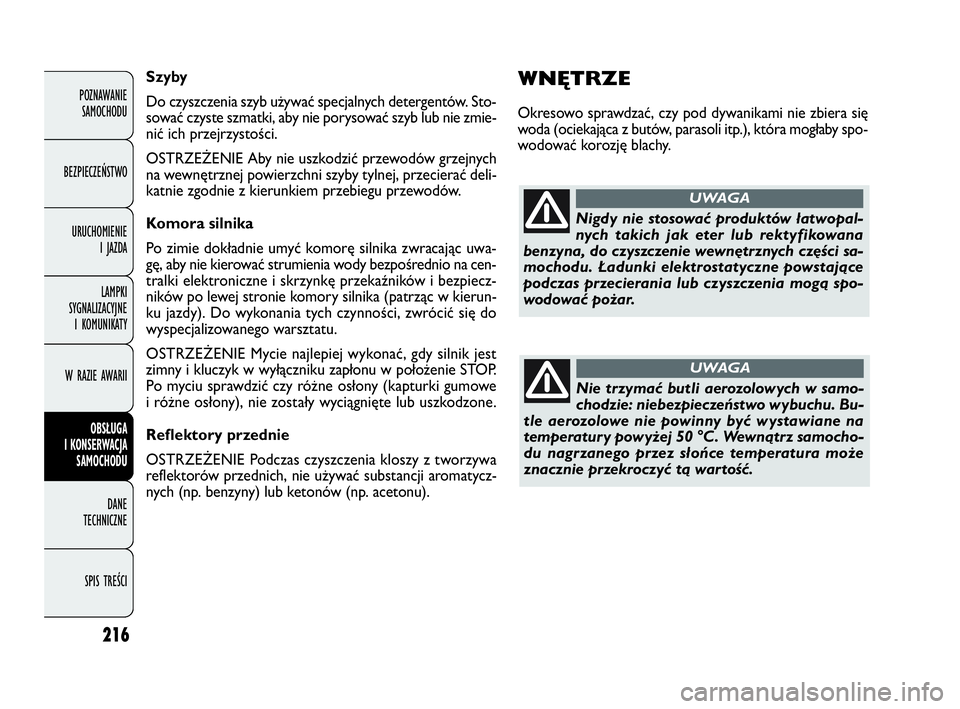

WNĘTRZE
Okresowo sprawdzać, czy pod dywanikami nie zbiera się
woda (ociekająca z butów, parasoli itp.), która mogłaby spo-
wodować korozję blachy. Szyby
Do czyszczenia szyb używać specjalnych detergentów. Sto-
sować czyste szmatki, aby nie porysować szyb lub nie zmie-
nić ich przejrzystości.
OSTRZEŻENIE Aby nie uszkodzić przewodów grzejnych
na wewnętrznej powierzchni szyby tylnej, przecierać deli-
katnie zgodnie z kierunkiem przebiegu przewodów.
Komora silnika
Po zimie dokładnie umyć komorę silnika zwracając uwa-
gę, aby nie kierować strumienia wody bezpośrednio na cen-
tralki elektroniczne i skrzynkę przekaźników i bezpiecz-
ników po lewej stronie komory silnika (patrząc w kierun-
ku jazdy). Do wykonania tych czynności, zwrócić się do
wyspecjalizowanego warsztatu.
OSTRZEŻENIE Mycie najlepiej wykonać, gdy silnik jest
zimny i kluczyk w wyłączniku zapłonu w położenie STOP.
Po myciu sprawdzić czy różne osłony (kapturki gumowe
i różne osłony), nie zostały wyciągnięte lub uszkodzone.
Reflektory przednie
OSTRZEŻENIE Podczas czyszczenia kloszy z tworzywa
reflektorów przednich, nie używać substancji aromatycz-
nych (np. benzyny) lub ketonów (np. acetonu).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nigdy nie stosować produktów łatwopal-
nych takich jak eter lub rektyfikowana
benzyna, do czyszczenie wewnętrznych części sa-
mochodu. Ładunki elektrostatyczne powstające
podczas przecierania lub czyszczenia mogą spo-
wodować pożar.
UWAGA
Nie trzymać butli aerozolowych w samo-
chodzie: niebezpieczeństwo wybuchu. Bu-
tle aerozolowe nie powinny być wystawiane na
temperatury powyżej 50 °C. Wewnątrz samocho-
du nagrzanego przez słońce temperatura może
znacznie przekroczyć tą wartość.
UWAGA
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 216
Page 218 of 274

217

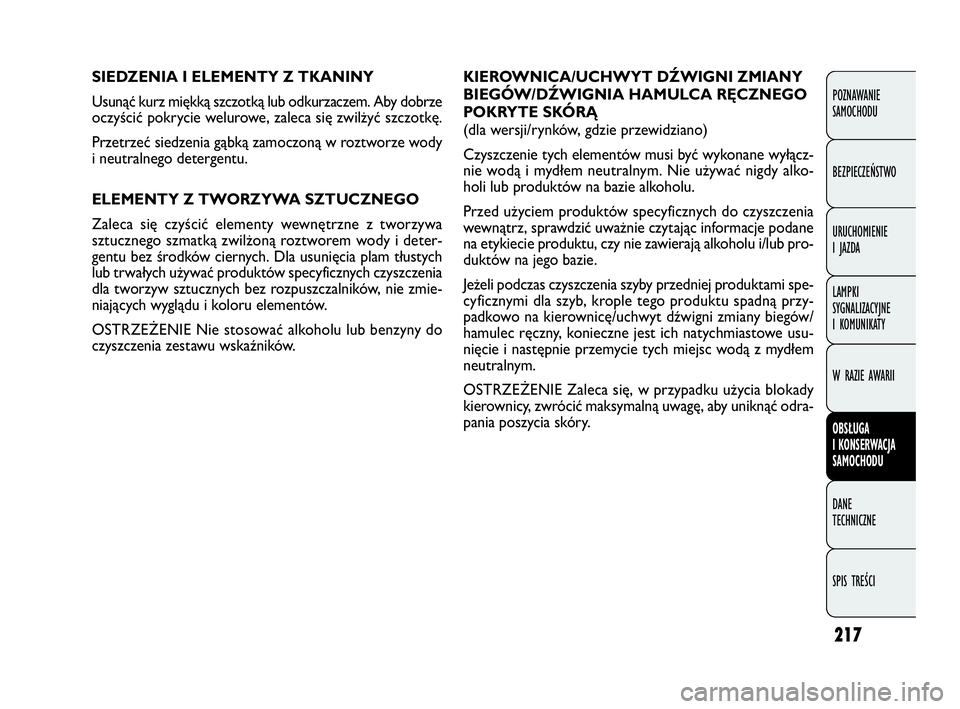

KIEROWNICA/UCHWYT DŹWIGNI ZMIANY
BIEGÓW/DŹWIGNIA HAMULCA RĘCZNEGO
POKRYTE SKÓRĄ
(dla wersji/rynków, gdzie przewidziano)
Czyszczenie tych elementów musi być wykonane wyłącz-
nie wodą i mydłem neutralnym. Nie używać nigdy alko-
holi lub produktów na bazie alkoholu.
Przed użyciem produktów specyficznych do czyszczenia
wewnątrz, sprawdzić uważnie czytając informacje podane
na etykiecie produktu, czy nie zawierają alkoholu i/lub pro-
duktów na jego bazie.
Jeżeli podczas czyszczenia szyby przedniej produktami spe-
cyficznymi dla szyb, krople tego produktu spadną przy-
padkowo na kierownicę/uchwyt dźwigni zmiany biegów/
hamulec ręczny, konieczne jest ich natychmiastowe usu-
nięcie i następnie przemycie tych miejsc wodą z mydłem
neutralnym.
OSTRZEŻENIE Zaleca się, w przypadku użycia blokady
kierownicy, zwrócić maksymalną uwagę, aby uniknąć odra-
pania poszycia skóry. SIEDZENIA I ELEMENTY Z TKANINY
Usunąć kurz miękką szczotką lub odkurzaczem. Aby dobrze
oczyścić pokrycie welurowe, zaleca się zwilżyć szczotkę.
Przetrzeć siedzenia gąbką zamoczoną w roztworze wody
i neutralnego detergentu.
ELEMENTY Z TWORZYWA SZTUCZNEGO
Zaleca się czyścić elementy wewnętrzne z tworzywa
sztucznego szmatką zwilżoną roztworem wody i deter-
gentu bez środków ciernych. Dla usunięcia plam tłustych
lub trwałych używać produktów specyficznych czyszczenia
dla tworzyw sztucznych bez rozpuszczalników, nie zmie-
niających wyglądu i koloru elementów.
OSTRZEŻENIE Nie stosować alkoholu lub benzyny do
czyszczenia zestawu wskaźników.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 217
Page 219 of 274

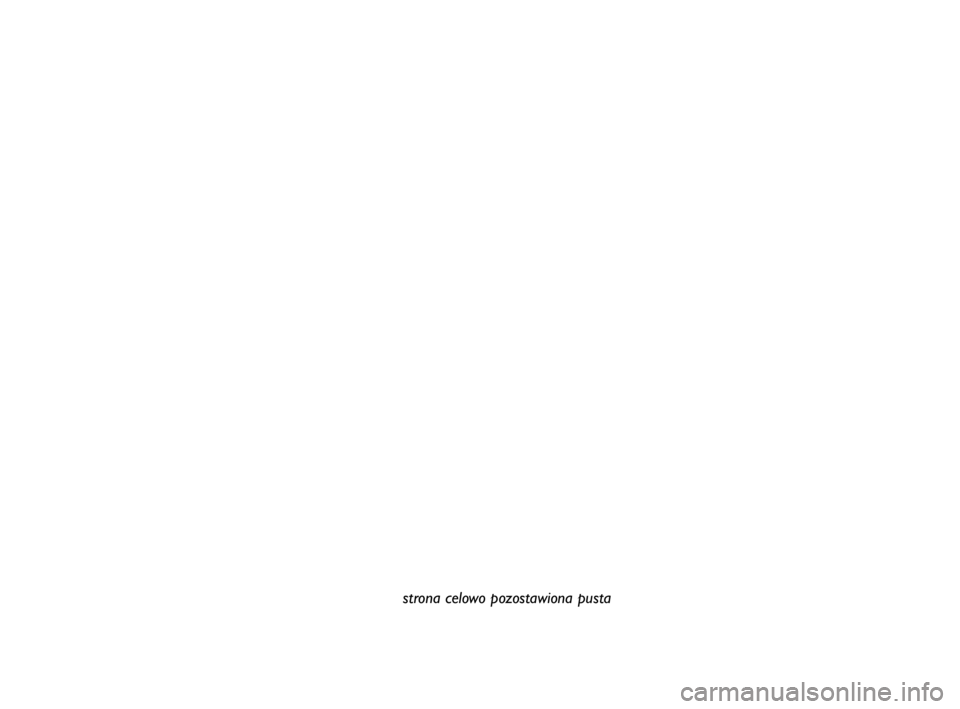

strona celowo pozostawiona pusta
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 218
Page 220 of 274

219
F0V0115mrys. 189
H Maksymalna dopuszczalna masa na drugiej osi
(tylnej).
I Typ silnika.
L Kod wersji nadwozia.
M Numer na części zamienne.
N Skorygowana wartość współczynnika dymienia.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

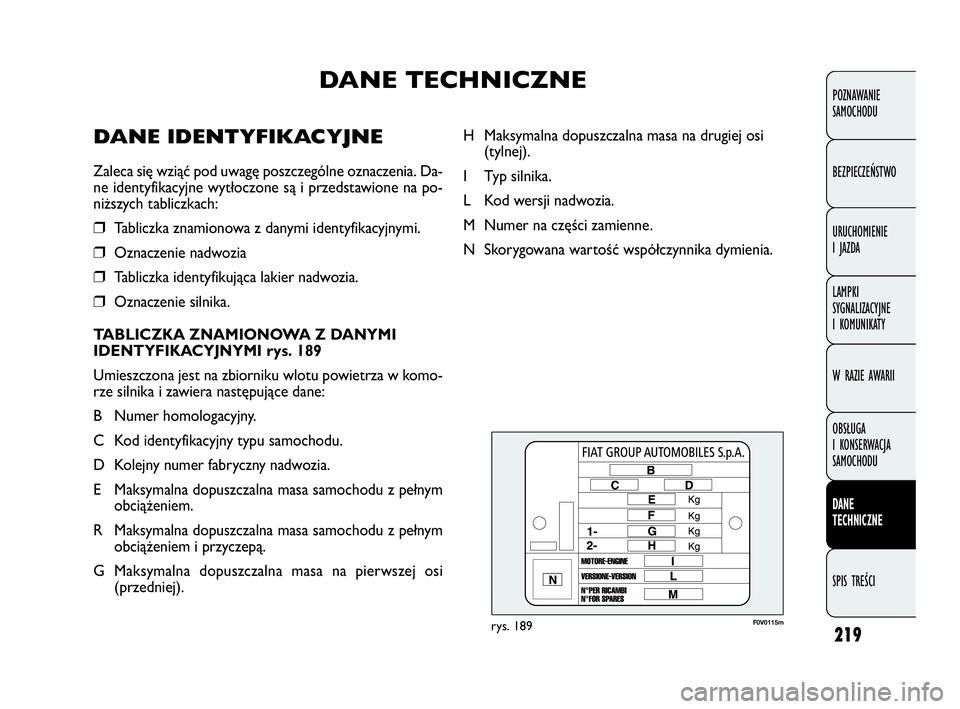

DANE TECHNICZNE
DANE IDENTYFIKACYJNE
Zaleca się wziąć pod uwagę poszczególne oznaczenia. Da-
ne identyfikacyjne wytłoczone są i przedstawione na po-
niższych tabliczkach:
❒Tabliczka znamionowa z danymi identyfikacyjnymi.
❒Oznaczenie nadwozia
❒Tabliczka identyfikująca lakier nadwozia.
❒Oznaczenie silnika.
TABLICZKA ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI rys. 189
Umieszczona jest na zbiorniku wlotu powietrza w komo-
rze silnika i zawiera następujące dane:
B Numer homologacyjny.
C Kod identyfikacyjny typu samochodu.
D Kolejny numer fabryczny nadwozia.
E Maksymalna dopuszczalna masa samochodu z pełnym
obciążeniem.
R Maksymalna dopuszczalna masa samochodu z pełnym
obciążeniem i przyczepą.
G Maksymalna dopuszczalna masa na pierwszej osi
(przedniej).
219-260 DOBLO LUM PL 2e 28-05-2010 15:59 Pagina 219
