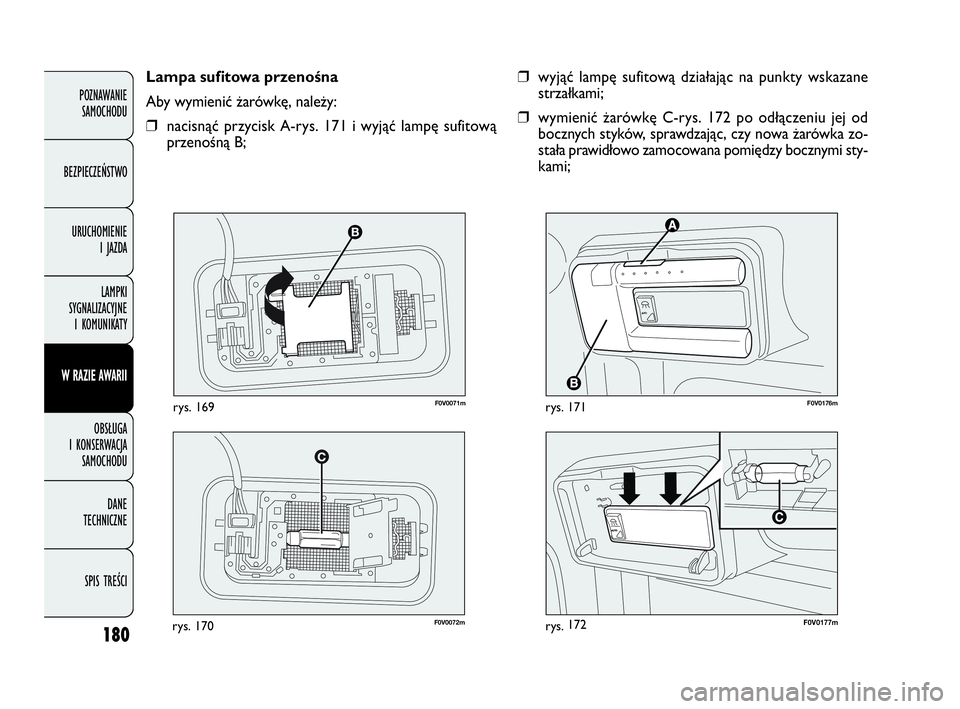

❒wyjąć lampę sufitową działając na punkty wskazane
strzałkami;
❒wymienić żarówkę C-rys. 172 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka zo-
stała prawidłowo zamocowana pomiędzy bocznymi sty-
kami; Lampa sufitowa przenośna
Aby wymienić żarówkę, należy:
❒nacisnąć przycisk A-rys. 171 i wyjąć lampę sufitową
przenośną B;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0071mrys. 169
F0V0177mrys.172
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 180

181
F0V0088mrys. 173
WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki chronią instalację elektryczną interweniują
w przypadku awarii lub nieprawidłowego działania tej in-
stalacji.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczający: element prze-
wodzący A-rys. 173 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony bez-
piecznik na nowy o tej samej wartości prądowej (tego sa-
mego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzącym przepalonym.
Aby wymienić bezpiecznik użyć szczypiec D umieszczo-
nych w torbie z narzędziami lub w pojemniku Fix&Go (dla
wersji/rynków, gdzie przewidziano).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
W przypadku ponownego przepalenia się
bezpiecznika, zwrócić się do ASO Fiata.
UWAGA
Jeżeli bezpiecznik główny systemu bezpie-
czeństwa (system air bag, układu hamul-
cowego), systemu zespołu napędowego (układ sil-
nika, skrzyni biegów) lub układu przekładni kie-
rowniczej interweniuje zwrócić się do ASO Fiata.
UWAGA
Nigdy nie zastępować bezpiecznika drutem
lub innym materiałem przewodzącym.
Nie zamieniać bezpiecznika na inny o wyż-
szej wartości prądowej. NIEBEZPIECZEŃ-
STWO POŻARU.
Jeżeli przepali się bezpiecznik główny (MEGA-FU-
SE, MIDI-FUSE, MAXI-FUSE) zwrócić się do ASO
Fiata.
Przed wymianą bezpiecznika upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorni-
ki elektryczne.
UWAGA
Aby określić bezpiecznik, odnieść się do tabeli podanej
na stronach następnych.
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 181

182
F0V0081mrys. 174
F0V0089mrys. 175

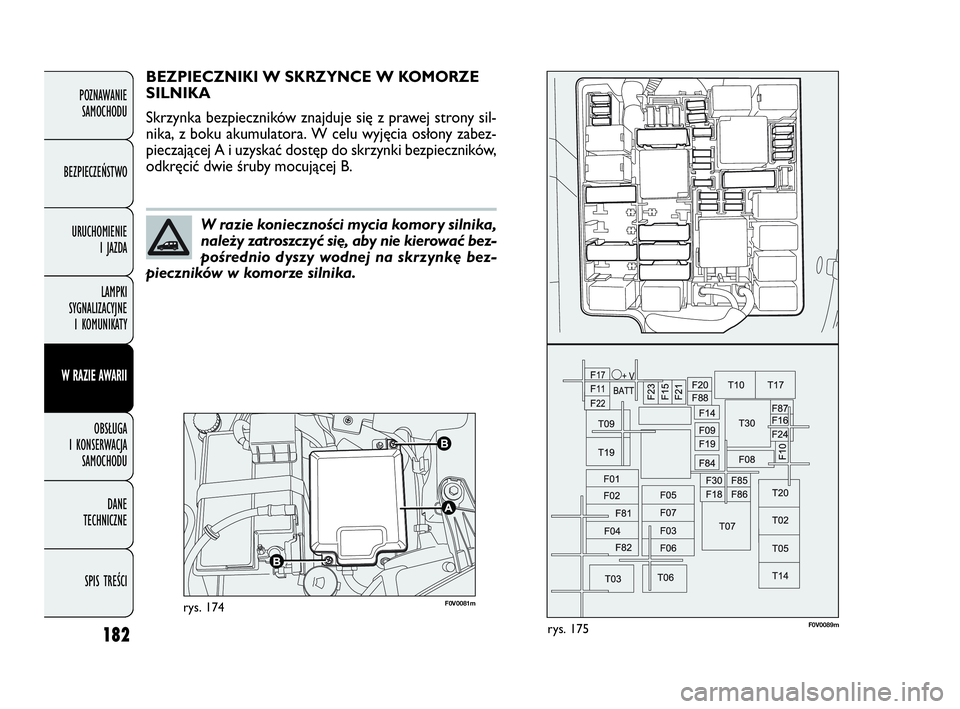

BEZPIECZNIKI W SKRZYNCE W KOMORZE
SILNIKA
Skrzynka bezpieczników znajduje się z prawej strony sil-
nika, z boku akumulatora. W celu wyjęcia osłony zabez-
pieczającej A i uzyskać dostęp do skrzynki bezpieczników,
odkręcić dwie śruby mocującej B.
W razie konieczności mycia komory silnika,
należy zatroszczyć się, aby nie kierować bez-
pośrednio dyszy wodnej na skrzynkę bez-
pieczników w komorze silnika.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 182

183
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Centralka Body Computer BCM F01 60 175
Podnośnik szyby tylny po stronie kierownicy z manualną skrzynią biegów
(wersje Doblò/Doblò Combi) F02 20 175
Wyłącznik zapłonu F03 20 175
Centralka kontroli systemu hamulcowego BSM (pompa elektryczna) F04 40 175
Nagrzewnica dodatkowa PTC2 (silniki diesel) F05 50 175
Elektrowentylator chłodnicy (niska prędkość) F06 30 175
Elektrowentylator chłodnicy (wysoka prędkość) 187/300/350 W) F07 40 175
Elektrowentylator chłodnicy (wysoka prędkość, 500 W) F07 60 175
Elektrowentylator wnętrza samochodu F08 40 175
Przekaźnik otwierania drzwi przechylnych (wersja Cargo) F09 10 175
Sygnał dźwiękowy jednotonowy F10 10 175
Obciążenia wtórne systemu kontroli silnika F11 10 175
Światła drogowe F14 15 175
Nagrzewnica dodatkowa PTC1 (silniki diesel) F15 30 175
Centralka kontroli silnika ECM, przekaźnik 1 sterowania uruchomieniem
z systemem Start&Stop F16 7,5 175
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 183

184
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

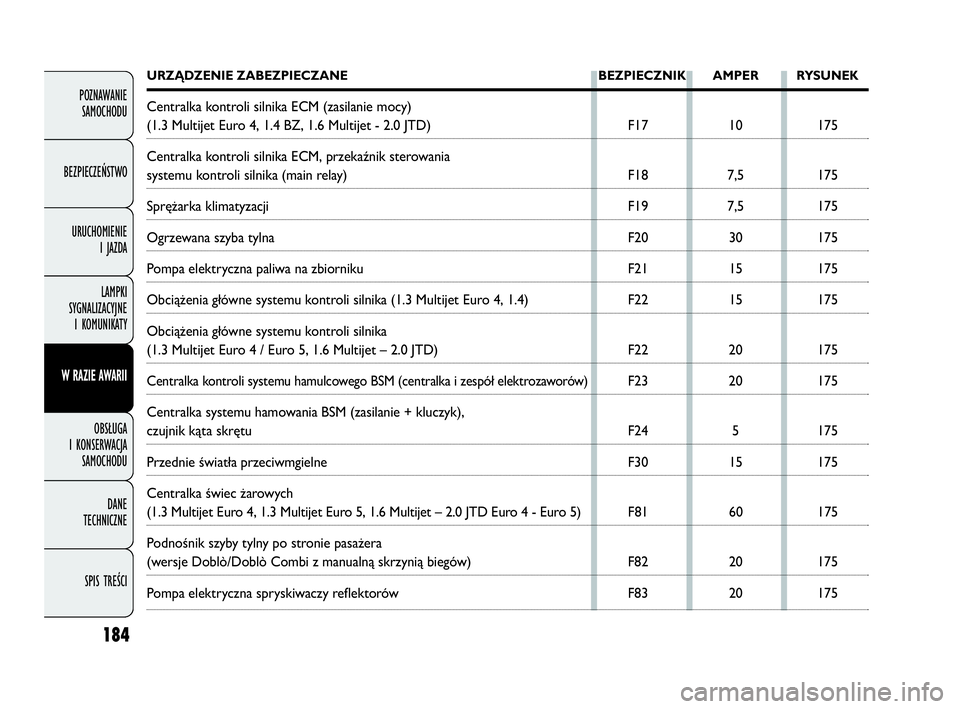

URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Centralka kontroli silnika ECM (zasilanie mocy)
(1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet - 2.0 JTD) F17 10 175
Centralka kontroli silnika ECM, przekaźnik sterowania
systemu kontroli silnika (main relay) F18 7,5 175
Sprężarka klimatyzacji F19 7,5 175
Ogrzewana szyba tylna F20 30 175
Pompa elektryczna paliwa na zbiorniku F21 15 175
Obciążenia główne systemu kontroli silnika (1.3 Multijet Euro 4, 1.4) F22 15 175
Obciążenia główne systemu kontroli silnika
(1.3 Multijet Euro 4 / Euro 5, 1.6 Multijet – 2.0 JTD) F22 20 175
Centralka kontroli systemu hamulcowego BSM (centralka i zespół elektrozaworów)F23 20 175
Centralka systemu hamowania BSM (zasilanie + kluczyk),
czujnik kąta skrętu F24 5 175
Przednie światła przeciwmgielne F30 15 175
Centralka świec żarowych
(1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 - Euro 5) F81 60 175
Podnośnik szyby tylny po stronie pasażera
(wersje Doblò/Doblò Combi z manualną skrzynią biegów) F82 20 175
Pompa elektryczna spryskiwaczy reflektorów F83 20 175
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 184

185
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Gniazdko prądowe wewnątrz samochodu, gniazdko prądowe tylne F85 30 175
Zapalnika, siedzenia ogrzewane F86 30 175
Czujnik stanu naładowania akumulatora IBS dla systemu Start&Stop F87 5 175
Podgrzewanie lusterek zewnętrznych F88 7,5 175
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 185

186
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0082mrys. 176F0V0083mrys. 177

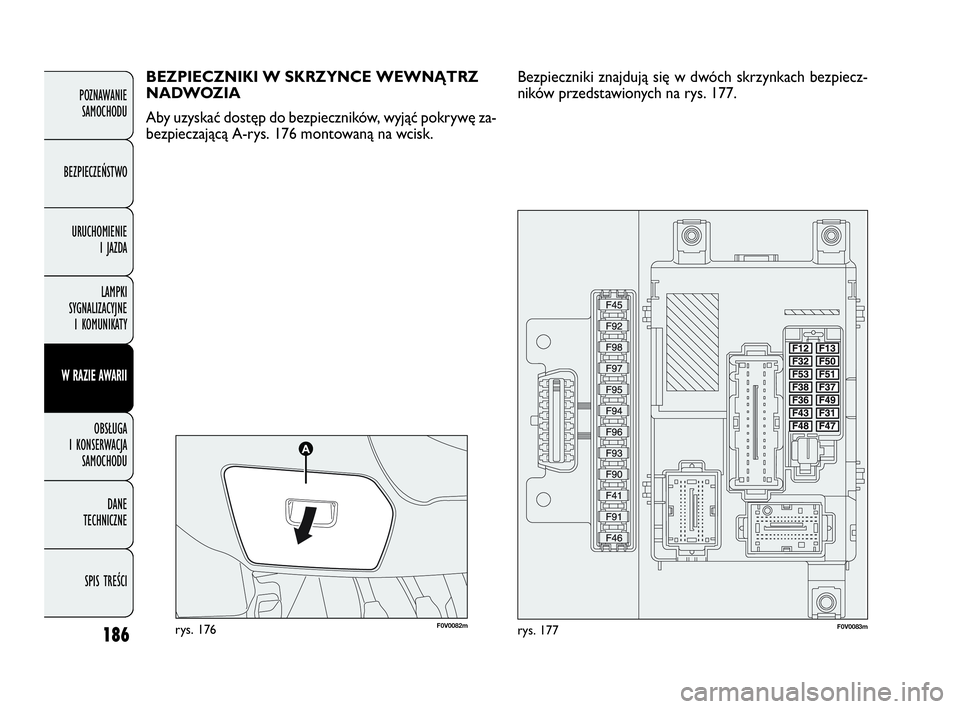

BEZPIECZNIKI W SKRZYNCE WEWNĄTRZ

NADWOZIA
Aby uzyskać dostęp do bezpieczników, wyjąć pokrywę za-
bezpieczającą A-rys. 176 montowaną na wcisk.Bezpieczniki znajdują się w dwóch skrzynkach bezpiecz-
ników przedstawionych na rys. 177.
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 186

187
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Światła mijania prawe F12 7,5 177
Przednia lampa sufitowa, tylna lampa sufitowa, lampy w daszkach przeciwsłonecznych,
lampy w drzwiach, lampa oświetlenia bagażnika F32 7,5 177
Zestaw wskaźników F53 5 177
Silniki blokowania/odblokowania drzwi, silniki uruchomienia dead lock,
silnik odblokowania pokrywy bagażnika F38 20 177
Zasilanie + akumulatora gniazdka diagnostycznego EOBD, centralki klimatyzacji
automatycznej, syreny alarmu, radioodtwarzacza, centralki convergence Blue&Me™,
centralki rozpoznania ciśnienia w oponach F36 10 177
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej F43 15 177
Silnik podnośnika szyby w drzwiach przednich po stronie pasażera F48 20 177
Światło mijania lewe, korektor ustawienia reflektora F13 7,5 177
Centralka air bag F50 7,5 177
Zasilanie przekaźnika wyłącznika pedału hamulca,
wyłącznika pedału sprzęgła, zespołu nagrzewnicy wewnętrznej,
centralki convergence Blue&Me™, systemu przystosowania do radioodtwarzacza F51 7,5 177
Zasilanie przekaźnika zestawu wskaźników, wyłącznika pedału hamulca,
trzeciego światła stop F37 5 177
Zasilanie przekaźnika podświetlenia zespołu wyłączników, centralki parkowania,
centralki rozpoznania ciśnienia w oponach, przesuwania lusterek wstecznych
elektrycznych zewnętrznych, czujnika deszczu, centralki dachu elektrycznego,
gniazdko infotelematyczne my-port F49 5 177
Zasilanie cewek przekaźników w skrzynce bezpieczników w komorze silnika
i cewek przekaźników w centralce body computer F31 5 177
Silnik podnośnika szyby w drzwiach przednich po stronie kierowcy F47 20 177
Tylne gniazdko prądowe F94 15 177
Zapalniczka/Gniazdko prądowe F95 15 177
Zapalniczka/Gniazdko prądowe F96 15 177
Siedzenie ogrzewane po stronie kierowcy F97 10 177
Siedzenie ogrzewane po stronie pasażera F98 10 177
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 187

188
DOŁADOWANIE AKUMULATORA
OSTRZEŻENIE Opis procedury doładowania akumula-
tora przedstawiono wyłącznie informacyjnie. Aby wyko-
nać te czynności, zalecamy zwrócić się do ASO Fiata.
Zaleca się doładowywać akumulator wolno prądem o ni-
skim natężeniu przez około 24 godziny. Doładowywanie
akumulatora przez dłuższy czas może spowodować jego
uszkodzenie.
Aby doładować, należy:
BEZ SYSTEMU START&STOP
❒Odłączyć zacisk od bieguna ujemnego akumulatora;
❒połączyć bieguny akumulatora z przewodami prostow-
nika, przestrzegając biegunowości;
❒włączyć prostownik;
❒po zakończeniu doładowania wyłączyć prostownik
przed odłączeniem go od akumulatora;
❒połączyć zacisk z biegunem ujemnym akumulatora.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0209mrys. 177b
JEŻELI JEST SYSTEM START&STOP
Wersje z sztucznym biegunem rys. 177b
❒odłączyć z zacisku ujemnego szybko złączkę A od do-
datkowego bieguna ujemnego B, ponieważ na biegu-
nie ujemnym C akumulatora zainstalowany jest czujnik
D monitorujący stan akumulatora, który nie może być
nigdy odłączony, za wyjątkiem przypadku wymiany aku-
mulatora;
❒połączyć przewód dodatni prostownika z biegunem do-
datnim akumulatora i przewód ujemny z dodatkowym
biegunem B;
❒włączyć prostownik;
❒po zakończeniu doładowania, wyłączyć prostownik
przed odłączeniem;
❒po odłączeniu prostownika, połączyć zacisk ujemny
szybko złączki A z dodatkowym biegunem B.
Wersje bez sztucznego bieguna rys. 177c
❒Odłączyć konektor A (po naciśnięciu przycisku B) od
Czujnika C monitorującego stan akumulatora zainsta-
lowanego na biegunie ujemnym D tego akumulatora;
❒połączyć przewód dodatni prostownika z biegunem do-
datnim akumulatora E i przewód ujemny z zaciskiem
Czujnika F jak na rys. 177c;
❒włączyć prostownik;
❒po zakończeniu doładowania, wyłączyć prostownik;
❒po odłączeniu prostownika, połączyć konektor A z
Czujnikiem C jak na rys. 177c.
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 188

189
PODNOSZENIE SAMOCHODU
W razie konieczności podniesienia samochodu, zwrócić
się do ASO Fiata, która wyposażona jest w podnośniki ko-
lumnowe lub podnośniki warsztatowe.
HOLOWANIE SAMOCHODU
Uchwyt do holowania, dostarczony w wyposażeniu sa-
mochodu jest umieszczony w pokrowcu z narzędziami za
oparciem siedzenia po stronie lewej (wersje Cargo) lub
w bagażniku (wersje do Doblò/Doblò Combi).
ZAMONTOWANIE UCHWYTU DO
HOLOWANIA rys. 178-179
Procedura jest następująca:
❒wyjąć zaślepkę A;
❒wyjąć uchwyt do holowania B z torby z narzędziami;
❒wkręcić do oporu uchwyt w sworzeń gwintowany tyl-
ny lub przedni.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Elektrolit w akumulatorze powoduje ko-
rozję i jest żrący, unikać kontaktu ze skó-
rą i oczami. Doładowanie akumulatora powinno
być wykonane w pomieszczeniu wietrzonym, z da-
la od otwartego ognia i źródeł iskrzenia, aby unik-
nąć niebezpieczeństwa wybuchu i pożaru.
UWAGA
Nie próbować doładowywać akumulato-
ra zamarzniętego: należy go najpierw od-
mrozić, uniknie się ryzyka wybuchu. Jeżeli aku-
mulator zamarzł, przed doładowaniem należy
sprawdzić przez specjalistę, przede wszystkim czy
elementy wewnętrzne nie są uszkodzone i czy obu-
dowa nie jest pęknięta, może wypłynąć elektro-
lit , który jest trujący i powoduje korozję.
UWAGA
F0V0050mrys.178F0V0213mrys.177c
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 189
