FIAT DOBLO COMBI 2011 Drift- och underhållshandbok (in Swedish)

210
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

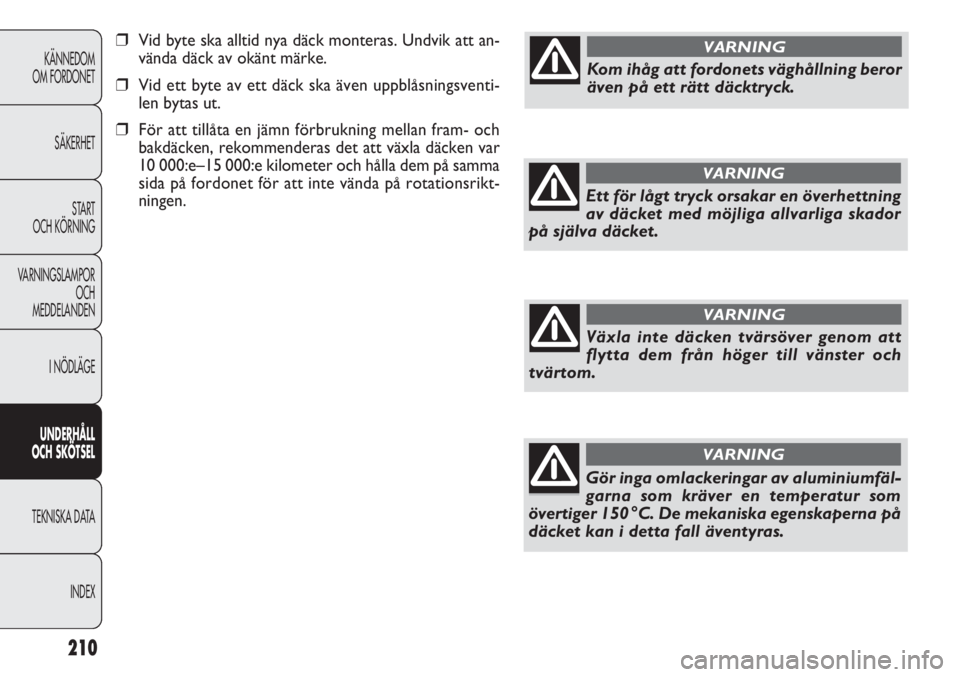

❒Vid byte ska alltid nya däck monteras. Undvik att an-
vända däck av okänt märke.
❒Vid ett byte av ett däck ska även uppblåsningsventi-
len bytas ut.
❒För att tillåta en jämn förbrukning mellan fram- och
bakdäcken, rekommenderas det att växla däcken var
10 000:e–15 000:e kilometer och hålla dem på samma
sida på fordonet för att inte vända på rotationsrikt-
ningen.
Kom ihåg att fordonets väghållning beror
även på ett rätt däcktryck.
VARNING
Ett för lågt tryck orsakar en överhettning
av däcket med möjliga allvarliga skador
på själva däcket.
VARNING
Växla inte däcken tvärsöver genom att
flytta dem från höger till vänster och
tvärtom.
VARNING
Gör inga omlackeringar av aluminiumfäl-
garna som kräver en temperatur som
övertiger 150 °C. De mekaniska egenskaperna på
däcket kan i detta fall äventyras.
VARNING

211
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

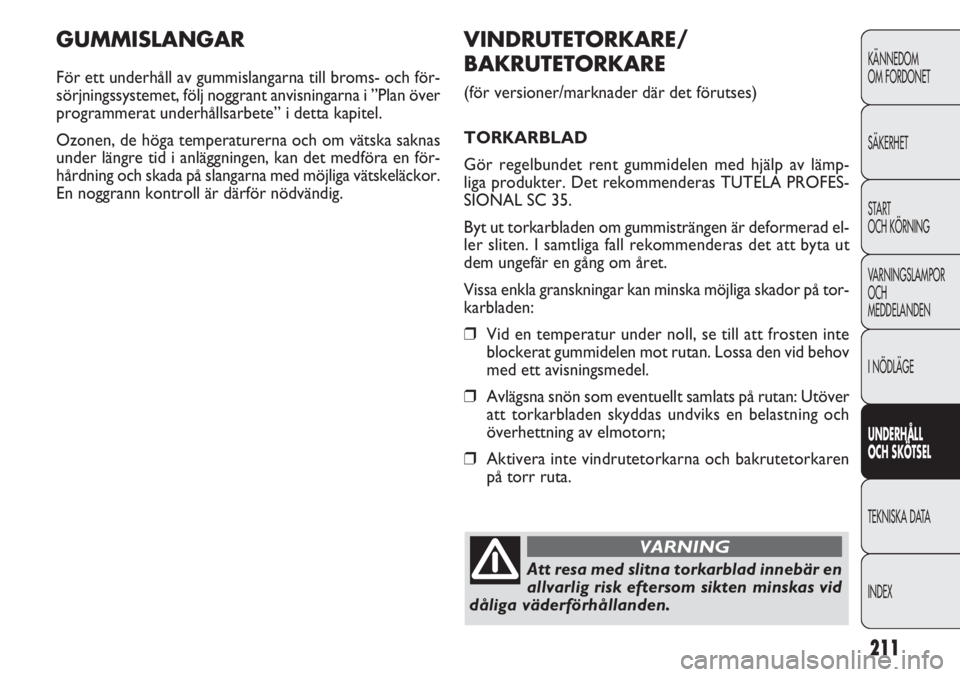

GUMMISLANGAR
För ett underhåll av gummislangarna till broms- och för-
sörjningssystemet, följ noggrant anvisningarna i ”Plan över
programmerat underhållsarbete” i detta kapitel.
Ozonen, de höga temperaturerna och om vätska saknas
under längre tid i anläggningen, kan det medföra en för-
hårdning och skada på slangarna med möjliga vätskeläckor.
En noggrann kontroll är därför nödvändig.
VINDRUTETORKARE/
BAKRUTETORKARE
(för versioner/mark nader där det förutses)
TORKARBLAD
Gör regelbundet rent gummidelen med hjälp av lämp-
liga produkter. Det rekommenderas TUTELA PROFES-
SIONAL SC 35.
Byt ut torkarbladen om gummisträngen är deformerad el-
ler sliten. I samtliga fall rekommenderas det att byta ut
dem ungefär en gång om året.
Vissa enkla granskningar kan minska möjliga skador på tor-
karbladen:
❒Vid en temperatur under noll, se till att frosten inte
blockerat gummidelen mot rutan. Lossa den vid behov
med ett avisningsmedel.
❒Avlägsna snön som eventuellt samlats på rutan: Utöver
att torkarbladen skyddas undviks en belastning och
överhettning av elmotorn;
❒Aktivera inte vindrutetorkarna och bakrutetorkaren
på torr ruta.
Att resa med slitna torkarblad innebär en
allvarlig risk eftersom sikten minskas vid
dåliga väderförhållanden.
VARNING

212
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

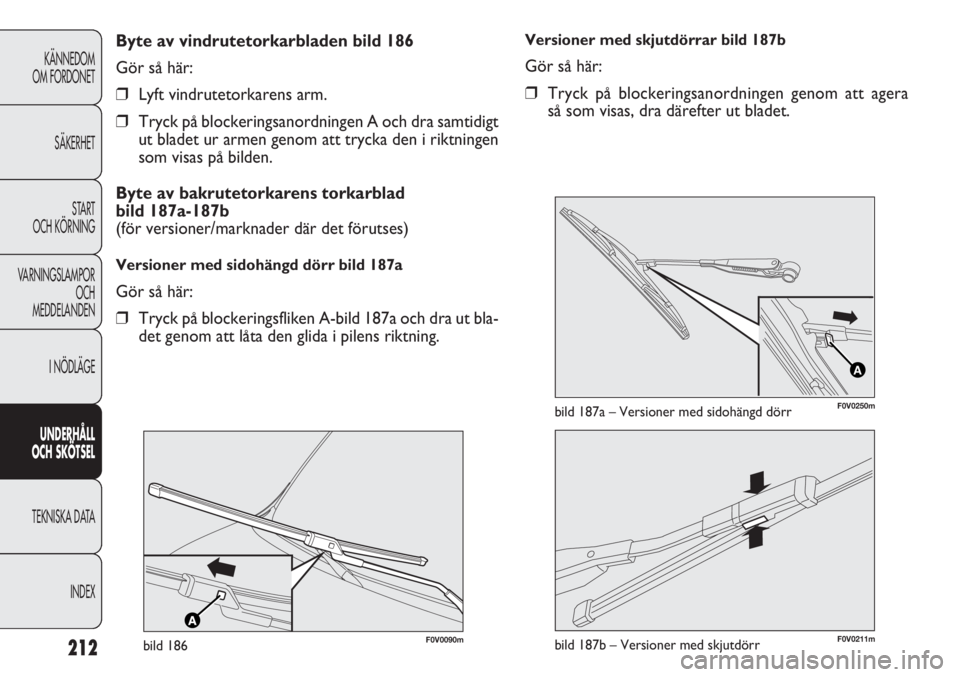

Versioner med skjutdörrar bild 187b
Gör så här:
❒Tryck på blockeringsanordningen genom att agera
så som visas, dra därefter ut bladet. Byte av vindrutetorkarbladen bild 186
Gör så här:
❒Lyft vindrutetorkarens arm.
❒Tryck på blockeringsanordningen A och dra samtidigt
ut bladet ur armen genom att trycka den i riktningen
som visas på bilden.
Byte av bakrutetorkarens torkarblad
bild 187a-187b
(för versioner/mark nader där det förutses)
Versioner med sidohängd dörr bild 187a
Gör så här:
❒Tryck på blockeringsfliken A-bild 187a och dra ut bla-
det genom att låta den glida i pilens riktning.
F0V0090mbild 186F0V0211mbild 187b – Versioner med skjutdörr
A
F0V0250mbild 187a – Versioner med sidohängd dörr

213
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

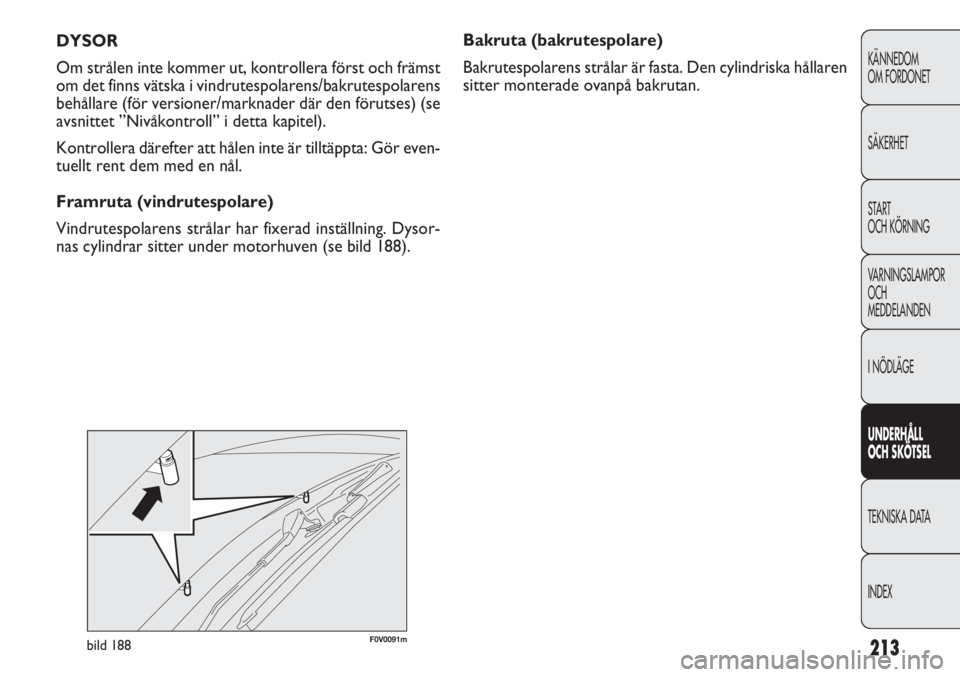

Bakruta (bakrutespolare)
Bakrutespolarens strålar är fasta. Den cylindriska hållaren
sitter monterade ovanpå bakrutan. DYSOR
Om strålen inte kommer ut, kontrollera först och främst
om det finns vätska i vindrutespolarens/bakrutespolarens
behållare (för versioner/marknader där den förutses) (se
avsnittet ”Nivåkontroll” i detta kapitel).
Kontrollera därefter att hålen inte är tilltäppta: Gör even-
tuellt rent dem med en nål.
Framruta (vindrutespolare)
Vindrutespolarens strålar har fixerad inställning. Dysor-
nas cylindrar sitter under motorhuven (se bild 188).
F0V0091mbild 188

214
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
GARANTI AV FORDONETS UTSIDA
OCH UNDER KAROSSEN
Fordonet har förutsetts med en garanti mot perforering,
på grund av korrosion, av vilken som helst original del
på strukturen eller karossen.
För denna garantins allmänna villkor, se Garantihäftet.
RÅD FÖR EN BRA BEVARING
AV KAROSSERIET
Lack
Lacken har inte bara en estetisk funktion utan ska även
skydda plåten.
Vid nötningar eller djupa repor, rekommenderas det att
omedelbart förutse och utföra nödvändiga retuscheringar
för att undvika rostbildningar. För retuscheringar av
lacken, använd endast originalprodukter (se ”Märkskylt för
karosseriets lack” i kapitlet ”Tekniska specifikationer”).
Det normala underhållet av lacken består i en tvätt som
ska utföras beroende på villkoren och miljön i vilken den
används.
Till exempel, i områden med hög luftförorening, eller vid
körning på vägar som saltats ska fordonet tvättas oftare.KAROSS
SKYDD MOT VITTRINGSÄMNEN
De huvudsakliga orsakerna till rost beror på:
❒Luftförorening.
❒Salt och fukt i atmosfären (havsområden eller varmt
fuktigt klimat).
❒Miljövillkor under olika säsonger.
Underskatta inte nötningseffekten som luftdamm och
sand som vind för med sig har samt lera och småstenar
som övriga fordon lyfter upp.
Fiat har tillämpat de bästa teknologiska lösningarna för ditt
fordon för att effektivt skydda karosseriet mot korrosion.
Här följer de viktigaste:
❒Produkter och lackeringssystem som ger ett speciellt
motstånd mot korrosion och nötning.
❒Förzinkade plåtar (eller förbehandlade), med hög kor-
rosionsbeständighet.
❒Sprutning under karossen, motorrummet, hjulhusens
invändiga sidor och andra delar med vaxprodukter
med hög skyddseffekt.
❒Sprutning av plastmaterial, med skyddsfunktion, på mer
utsatta punkter: under dörrarna, invändigt på stöt-
fångarna, kanter osv.
❒Användning av ”öppna” höljen för att undvika kondens
och samlat vatten som kan medföra rost invändigt.

215
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

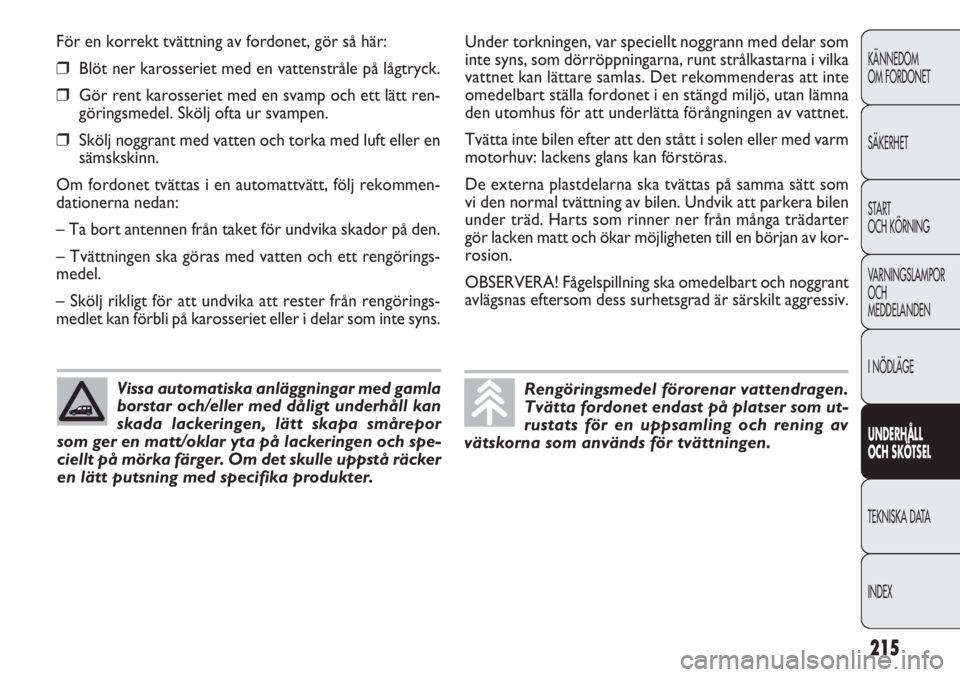

För en korrekt tvättning av fordonet, gör så här:
❒Blöt ner karosseriet med en vattenstråle på lågtryck.
❒Gör rent karosseriet med en svamp och ett lätt ren-
göringsmedel. Skölj ofta ur svampen.
❒Skölj noggrant med vatten och torka med luft eller en
sämskskinn.
Om fordonet tvättas i en automattvätt, följ rekommen-
dationerna nedan:
– Ta bort antennen från taket för undvika skador på den.
– Tvättningen ska göras med vatten och ett rengörings-
medel.
– Skölj rikligt för att undvika att rester från rengörings-
medlet kan förbli på karosseriet eller i delar som inte syns.
Vissa automatiska anläggningar med gamla
borstar och/eller med dåligt underhåll kan
skada lackeringen, lätt skapa smårepor
som ger en matt/oklar yta på lackeringen och spe-
ciellt på mörka färger. Om det skulle uppstå räcker
en lätt putsning med specifika produkter.
Under torkningen, var speciellt noggrann med delar som
inte syns, som dörröppningarna, runt strålkastarna i vilka
vattnet kan lättare samlas. Det rekommenderas att inte
omedelbart ställa fordonet i en stängd miljö, utan lämna
den utomhus för att underlätta förångningen av vattnet.
Tvätta inte bilen efter att den stått i solen eller med varm
motorhuv: lackens glans kan förstöras.
De externa plastdelarna ska tvättas på samma sätt som
vi den normal tvättning av bilen. Undvik att parkera bilen
under träd. Harts som rinner ner från många trädarter
gör lacken matt och ökar möjligheten till en början av kor-
rosion.
OBSERVERA! Fågelspillning ska omedelbart och noggrant
avlägsnas eftersom dess surhetsgrad är särskilt aggressiv.
Rengöringsmedel förorenar vattendragen.
Tvätta fordonet endast på platser som ut-
rustats för en uppsamling och rening av
vätskorna som används för tvättningen.

216
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

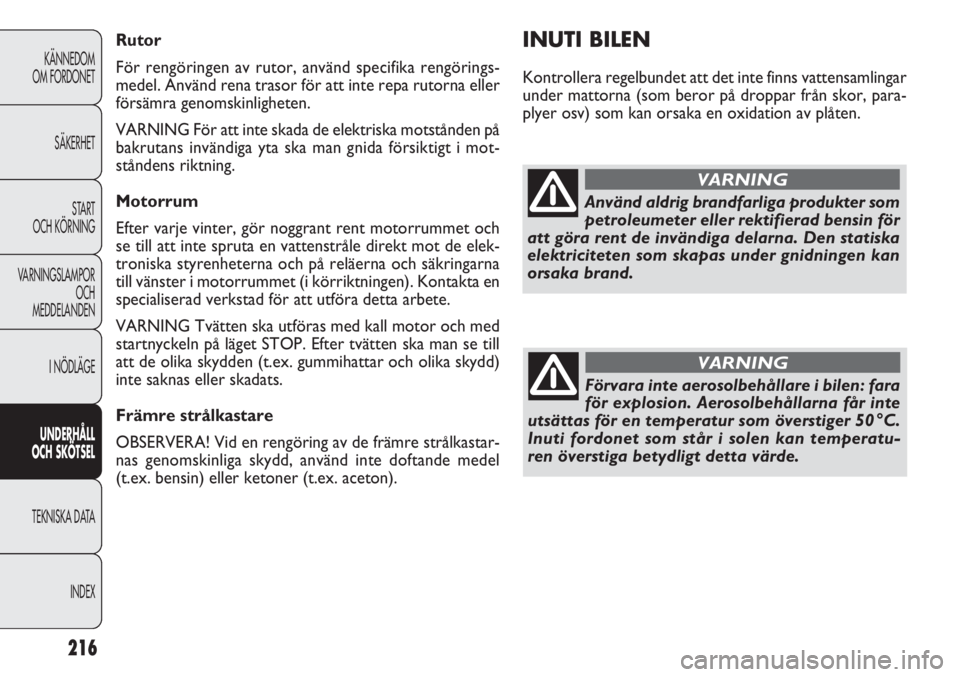

INUTI BILEN
Kontrollera regelbundet att det inte finns vattensamlingar
under mattorna (som beror på droppar från skor, para-
plyer osv) som kan orsaka en oxidation av plåten. Rutor
För rengöringen av rutor, använd specifika rengörings-
medel. Använd rena trasor för att inte repa rutorna eller
försämra genomskinligheten.
VARNING För att inte skada de elektriska motstånden på
bakrutans invändiga yta ska man gnida försiktigt i mot-
ståndens riktning.
Motorrum
Efter varje vinter, gör noggrant rent motorrummet och
se till att inte spruta en vattenstråle direkt mot de elek-
troniska styrenheterna och på reläerna och säkringarna
till vänster i motorrummet (i körriktningen). Kontakta en
specialiserad verkstad för att utföra detta arbete.
VARNING Tvätten ska utföras med kall motor och med
startnyckeln på läget STOP. Efter tvätten ska man se till
att de olika skydden (t.ex. gummihattar och olika skydd)
inte saknas eller skadats.
Främre strålkastare
OBSERVERA! Vid en rengöring av de främre strålkastar-
nas genomskinliga skydd, använd inte doftande medel
(t.ex. bensin) eller ketoner (t.ex. aceton).
Använd aldrig brandfarliga produkter som
petroleumeter eller rektifierad bensin för
att göra rent de invändiga delarna. Den statiska
elektriciteten som skapas under gnidningen kan
orsaka brand.
VARNING
Förvara inte aerosolbehållare i bilen: fara
för explosion. Aerosolbehållarna får inte
utsättas för en temperatur som överstiger 50 °C.
Inuti fordonet som står i solen kan temperatu-
ren överstiga betydligt detta värde.
VARNING

217
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

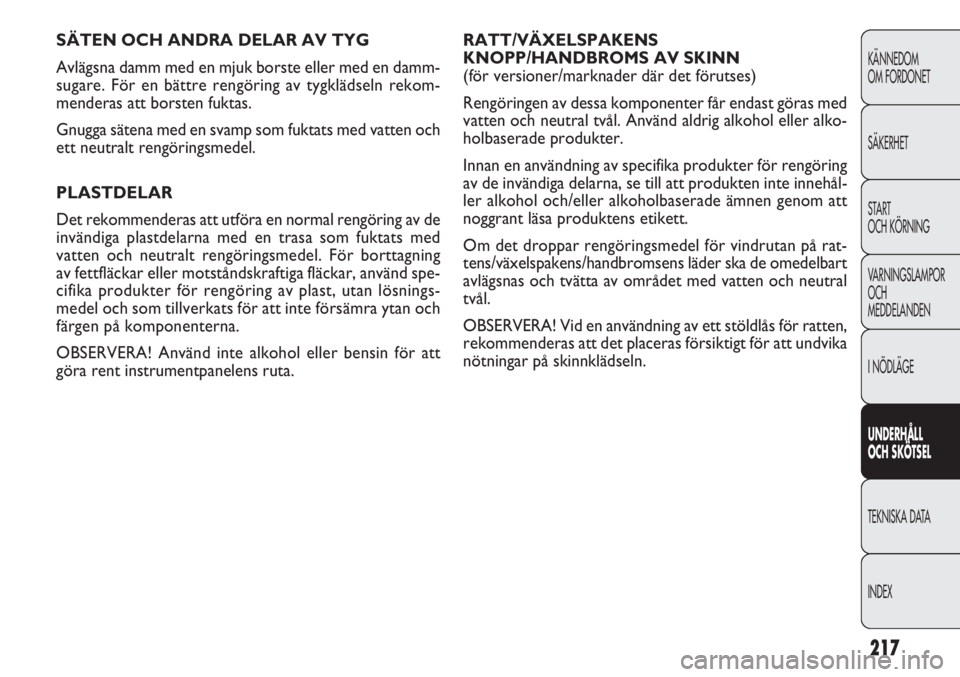

RATT/VÄXELSPAKENS
KNOPP/HANDBROMS AV SKINN
(för versioner/mark nader där det förutses)
Rengöringen av dessa komponenter får endast göras med
vatten och neutral tvål. Använd aldrig alkohol eller alko-
holbaserade produkter.
Innan en användning av specifika produkter för rengöring
av de invändiga delarna, se till att produkten inte innehål-
ler alkohol och/eller alkoholbaserade ämnen genom att
noggrant läsa produktens etikett.
Om det droppar rengöringsmedel för vindrutan på rat-
tens/växelspakens/handbromsens läder ska de omedelbart
avlägsnas och tvätta av området med vatten och neutral
tvål.
OBSERVERA! Vid en användning av ett stöldlås för ratten,
rekommenderas att det placeras försiktigt för att undvika
nötningar på skinnklädseln. SÄTEN OCH ANDRA DELAR AV TYG
Avlägsna damm med en mjuk borste eller med en damm-
sugare. För en bättre rengöring av tygklädseln rekom-
menderas att borsten fuktas.
Gnugga sätena med en svamp som fuktats med vatten och
ett neutralt rengöringsmedel.
PLASTDELAR
Det rekommenderas att utföra en normal rengöring av de
invändiga plastdelarna med en trasa som fuktats med
vatten och neutralt rengöringsmedel. För borttagning
av fettfläckar eller motståndskraftiga fläckar, använd spe-
cifika produkter för rengöring av plast, utan lösnings-
medel och som tillverkats för att inte försämra ytan och
färgen på komponenterna.
OBSERVERA! Använd inte alkohol eller bensin för att
göra rent instrumentpanelens ruta.

denna sida har avsiktligt lämnats tom

219
KÄNNEDOM
OM FORDONET
SÄKERHET
START
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
F0V0115mbild 189
H Max. tillåten vikt på den andra axeln (bak).
I Motortyp.
L Karosskod.
M Reservdelsnummer.
N Korrekt värde för rökkoefficienten.
TEKNISKA DATA
ID-DATA
Det rekommenderas att skriva ner beteckningarna för
identifikation. Identifikationsdata som är inpräglad och
står på skyltarna är:
❒Märkskylt med identifikationsdata
❒Märkning av bilchassit.
❒Märkplåt för karossens lack.
❒Märkning av motorn.

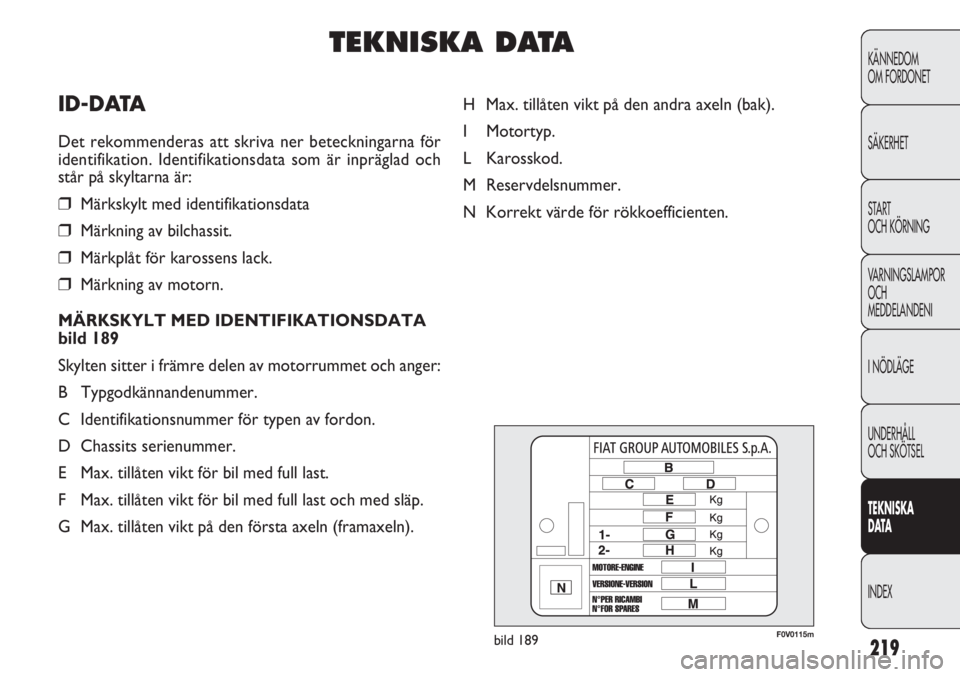

MÄRKSKYLT MED IDENTIFIKATIONSDATA
bild 189
Skylten sitter i främre delen av motorrummet och anger:
B Typgodkännandenummer.
C Identifikationsnummer för typen av fordon.
D Chassits serienummer.
E Max. tillåten vikt för bil med full last.
F Max. tillåten vikt för bil med full last och med släp.
G Max. tillåten vikt på den första axeln (framaxeln).
