FIAT DOBLO COMBI 2012 Knjižica s uputama za uporabu i održavanje (in Croatian)

SVJETLA I
PORUKE
UPOZORENJA
U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKSUPOZNAJTE
VAŠE
VOZILO
POKRETANJE
I
VOŽNJA
SIGURNOST

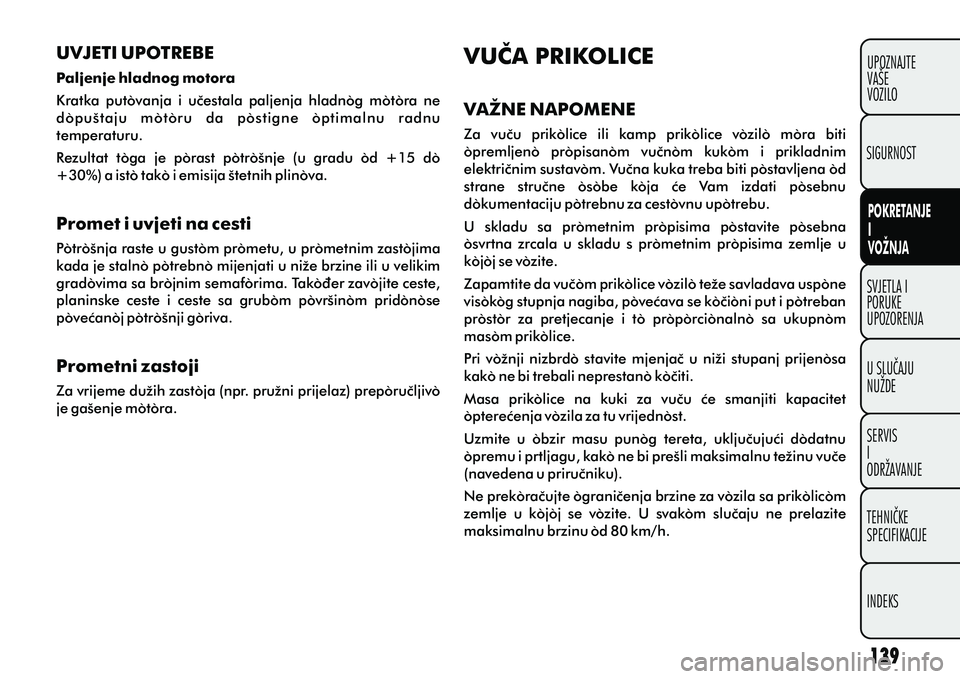

UVJETI UPOTREBE
Paljenje hladnog motora
Kratka putovanja i uèestala paljenja hladnog motora ne
dopuštaju motoru da postigne optimalnu radnu
temperaturu.
Rezultat toga je porast potrošnje (u gradu od +15 do
+30%) a isto tako i emisija štetnih plinova.
Promet i uvjeti na cesti
Potrošnja raste u gustom prometu, u prometnim zastojima
kada je stalno potrebno mijenjati u niže brzine ili u velikim
gradovima sa brojnim semaforima. Takoðer zavojite ceste,
planinske ceste i ceste sa grubom površinom pridonose
poveæanoj potrošnji goriva.
Prometni zastoji
Za vrijeme dužih zastoja (npr. pružni prijelaz) preporuèljivo
je gašenje motora. VUÈA PRIKOLICE
VAŽNE NAPOMENE
Za vuèu prikolice ili kamp prikolice vozilo mora biti
opremljeno propisanom vuènom kukom i prikladnim
elektriènim sustavom. Vuèna kuka treba biti postavljena od
strane struène osobe koja æe Vam izdati posebnu
dokumentaciju potrebnu za cestovnu upotrebu.
U skladu sa prometnim propisima postavite posebna
osvrtna zrcala u skladu s prometnim propisima zemlje u
kojoj se vozite.
Zapamtite da vuèom prikolice vozilo teže savladava uspone
visokog stupnja nagiba, poveæava se koèioni put i potreban
prostor za pretjecanje i to proporcionalno sa ukupnom
masom prikolice.
Pri vožnji nizbrdo stavite mjenjaè u niži stupanj prijenosa
kako ne bi trebali neprestano koèiti.
Masa prikolice na kuki za vuèu æe smanjiti kapacitet
optereæenja vozila za tu vrijednost.
Uzmite u obzir masu punog tereta, ukljuèujuæi dodatnu
opremu i prtljagu, kako ne bi prešli maksimalnu težinu vuèe
(navedena u priruèniku).
Ne prekoraèujte ogranièenja brzine za vozila sa prikolicom
zemlje u kojoj se vozite. U svakom sluèaju ne prelazite
maksimalnu brzinu od 80 km/h.

SVJETLA IPORUKE
UPOZORENJA
U SLUÈAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
POKRETANJE
I
VOŽNJA
SIGURNOST
UPOZORENJE

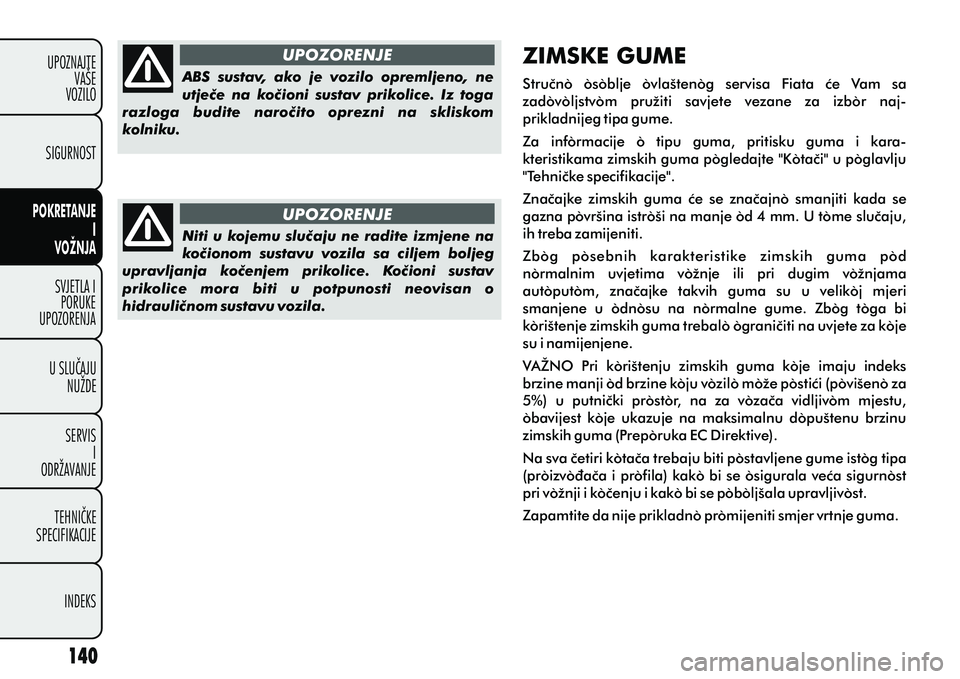

UPOZORENJE ZIMSKE GUME
Struèno osoblje ovlaštenog servisa Fiata æe Vam sa
zadovoljstvom pružiti savjete vezane za izbor naj-
prikladnijeg tipa gume.
Za informacije o tipu guma, pritisku guma i kara-
kteristikama zimskih guma pogledajte "Kotaèi" u poglavlju
"Tehnièke specifikacije".
Znaèajke zimskih guma æe se znaèajno smanjiti kada se
gazna površina istroši na manje od 4 mm. U tome sluèaju,
ih treba zamijeniti.
Zbog posebnih karakteristike zimskih guma pod
normalnim uvjetima vožnje ili pri dugim vožnjama
autoputom, znaèajke takvih guma su u velikoj mjeri
smanjene u odnosu na normalne gume. Zbog toga bi
korištenje zimskih guma trebalo ogranièiti na uvjete za koje
su i namijenjene.
VAŽNO Pri korištenju zimskih guma koje imaju indeks
brzine manji od brzine koju vozilo može postiæi (povišeno za
5%) u putnièki prostor, na za vozaèa vidljivom mjestu,
obavijest koje ukazuje na maksimalnu dopuštenu brzinu
zimskih guma (Preporuka EC Direktive).
Na sva èetiri kotaèa trebaju biti postavljene gume istog tipa
(proizvoðaèa i profila) kako bi se osigurala veæa sigurnost
pri vožnji i koèenju i kako bi se poboljšala upravljivost.
Zapamtite da nije prikladno promijeniti smjer vrtnje guma.
ABS sustav, ako je vozilo opremljeno, ne
utjeèe na koèioni sustav prikolice. Iz toga
razloga budite naroèito oprezni na skliskom
kolniku.
Niti u kojemu sluèaju ne radite izmjene na
koèionom sustavu vozila sa ciljem boljeg
upravljanja koèenjem prikolice. Koèioni sustav
prikolice mora biti u potpunosti neovisan o
hidrauliènom sustavu vozila.

SVJETLA I
PORUKE
UPOZORENJA
U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKSUPOZNAJTE
VAŠE
VOZILO
POKRETANJE
I
VOŽNJA
SIGURNOST
UPOZORENJE

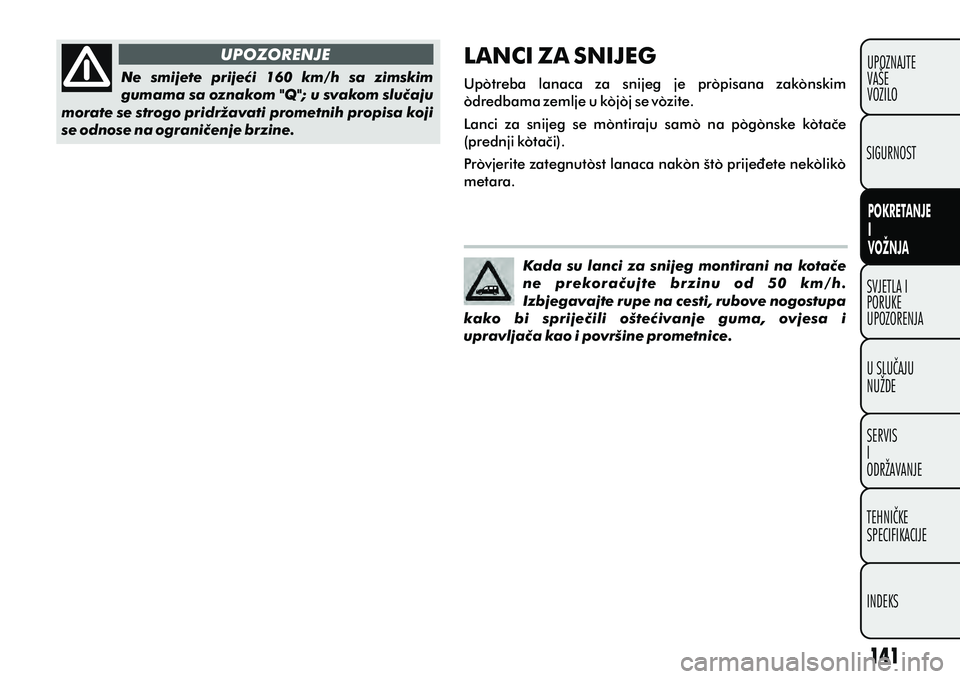

Ne smijete prijeæi 160 km/h sa zimskim
gumama sa oznakom "Q"; u svakom sluèaju
morate se strogo pridržavati prometnih propisa koji
se odnose na ogranièenje brzine. Kada su lanci za snijeg montirani na kotaèe
n e p r e k o r a è u j t e b r z i n u o d 5 0 k m / h .
Izbjegavajte rupe na cesti, rubove nogostupa
kako bi sprijeèili ošteæivanje guma, ovjesa i
upravljaèa kao i površine prometnice.
LANCI ZA SNIJEG
Upotreba lanaca za snijeg je propisana zakonskim
odredbama zemlje u kojoj se vozite.
Lanci za snijeg se montiraju samo na pogonske kotaèe
(prednji kotaèi).
Provjerite zategnutost lanaca nakon što prijeðete nekoliko
metara.

SVJETLA IPORUKE
UPOZORENJA
U SLUÈAJU NUŽDE
SERVIS I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
POKRETANJE
I
VOŽNJA
SIGURNOST

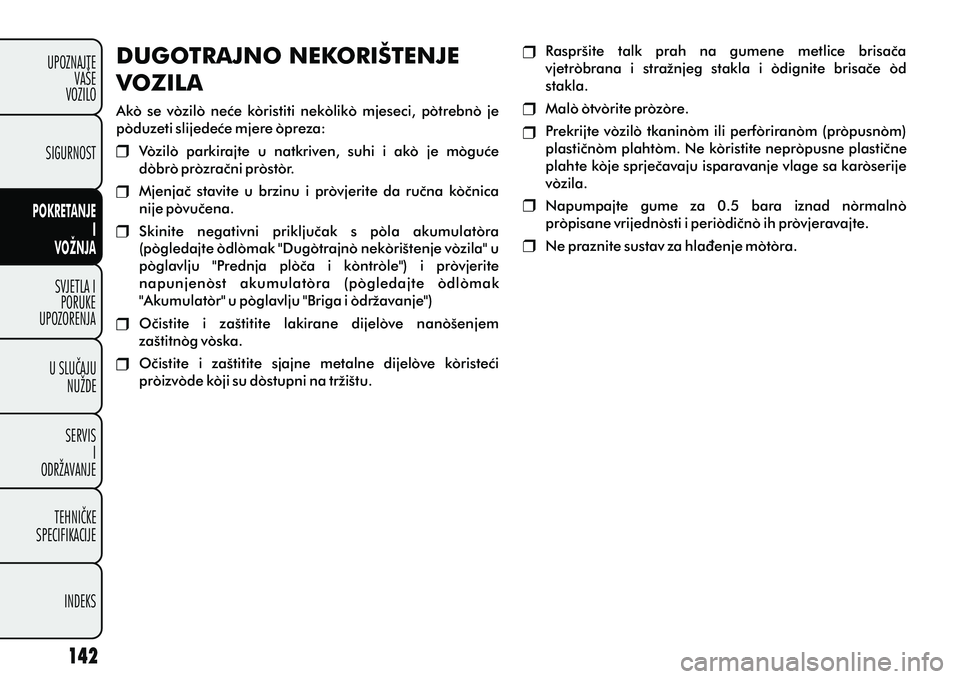

DUGOTRAJNO NEKORIŠTENJE
VOZILA
Ako se vozilo neæe koristiti nekoliko mjeseci, potrebno je
poduzeti slijedeæe mjere opreza:
Vozilo parkirajte u natkriven, suhi i ako je moguæe
dobro prozraèni prostor.
Mjenjaè stavite u brzinu i provjerite da ruèna koènica
nije povuèena.
Skinite negativni prikljuèak s pola akumulatora
(pogledajte odlomak "Dugotrajno nekorištenje vozila" u
poglavlju "Prednja ploèa i kontrole") i provjerite
napunjenost akumulatora (pogledajte odlomak
"Akumulator" u poglavlju "Briga i održavanje")
Oèistite i zaštitite lakirane dijelove nanošenjem
zaštitnog voska.
Oèistite i zaštitite sjajne metalne dijelove koristeæi
proizvode koji su dostupni na tržištu. Raspršite talk prah na gumene metlice brisaèa
vjetrobrana i stražnjeg stakla i odignite brisaèe od
stakla.
Malo otvorite prozore.
Prekrijte vozilo tkaninom ili perforiranom (propusnom)
plastiènom plahtom. Ne koristite nepropusne plastiène
plahte koje sprjeèavaju isparavanje vlage sa karoserije
vozila.
Napumpajte gume za 0.5 bara iznad normalno
propisane vrijednosti i periodièno ih provjeravajte.
Ne praznite sustav za hlaðenje motora.

U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKSUPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA
UPOZORENJE

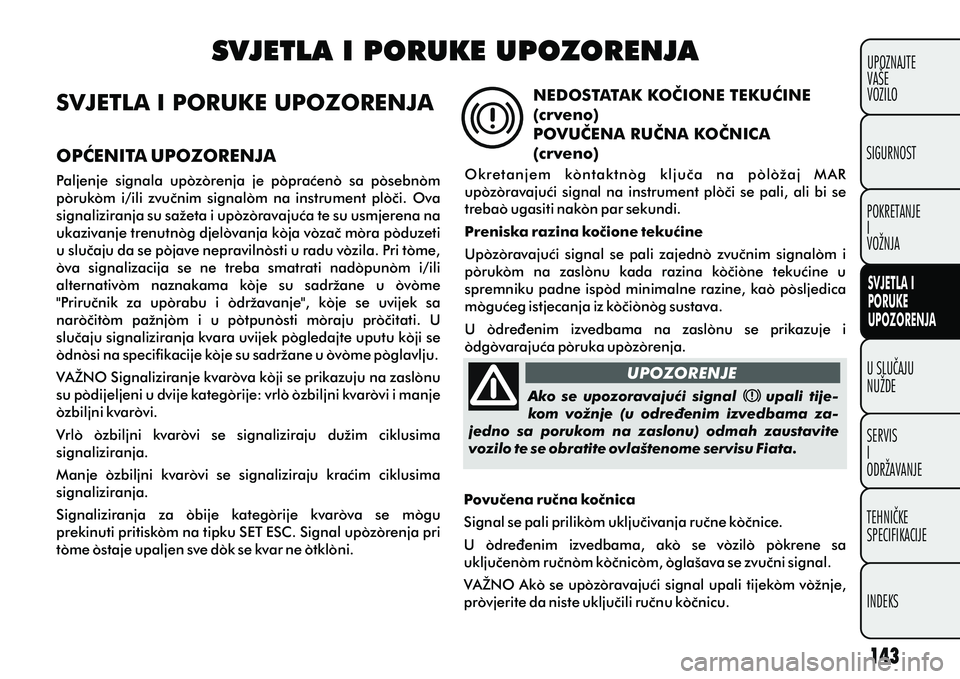

SVJETLA I PORUKE UPOZORENJA
Ako se upozoravajuæi signal upali tije-
kom vožnje (u odreðenim izvedbama za-
jedno sa porukom na zaslonu) odmah zaustavite
vozilo te se obratite ovlaštenome servisu Fiata. Povuèena ruèna koènica
Signal se pali prilikom ukljuèivanja ruène koènice.
U odreðenim izvedbama, ako se vozilo pokrene sa
ukljuèenom ruènom koènicom, oglašava se zvuèni signal.
VAŽNO Ako se upozoravajuæi signal upali tijekom vožnje,
provjerite da niste ukljuèili ruènu koènicu.
SVJETLA I PORUKE UPOZORENJA
OPÆENITA UPOZORENJA
Paljenje signala upozorenja je popraæeno sa posebnom
porukom i/ili zvuènim signalom na instrument ploèi. Ova
signaliziranja su sažeta i upozoravajuæa te su usmjerena na
ukazivanje trenutnog djelovanja koja vozaè mora poduzeti
u sluèaju da se pojave nepravilnosti u radu vozila. Pri tome,
ova signalizacija se ne treba smatrati nadopunom i/ili
alternativom naznakama koje su sadržane u ovome
"Priruènik za uporabu i održavanje", koje se uvijek sa
naroèitom pažnjom i u potpunosti moraju proèitati. U
sluèaju signaliziranja kvara uvijek pogledajte uputu koji se
odnosi na specifikacije koje su sadržane u ovome poglavlju.
VAŽNO Signaliziranje kvarova koji se prikazuju na zaslonu
su podijeljeni u dvije kategorije: vrlo ozbiljni kvarovi i manje
ozbiljni kvarovi.
Vrlo ozbiljni kvarovi se signaliziraju dužim ciklusima
signaliziranja.
Manje ozbiljni kvarovi se signaliziraju kraæim ciklusima
signaliziranja.
Signaliziranja za obije kategorije kvarova se mogu
prekinuti pritiskom na tipku SET ESC. Signal upozorenja pri
tome ostaje upaljen sve dok se kvar ne otkloni. NEDOSTATAK KOÈIONE TEKUÆINE
(crveno)
POVUÈENA RUÈNA KOÈNICA
(crveno)
O k r e t a n j e m k o n t a k t n o g k l j u è a n a p o l o ž a j M A R
upozoravajuæi signal na instrument ploèi se pali, ali bi se
trebao ugasiti nakon par sekundi.
Preniska razina koèione tekuæine
Upozoravajuæi signal se pali zajedno zvuènim signalom i
porukom na zaslonu kada razina koèione tekuæine u
spremniku padne ispod minimalne razine, kao posljedica
moguæeg istjecanja iz koèionog sustava.
U odreðenim izvedbama na zaslonu se prikazuje i
odgovarajuæa poruka upozorenja.

U SLUÈAJUNUŽDE
SERVIS I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I

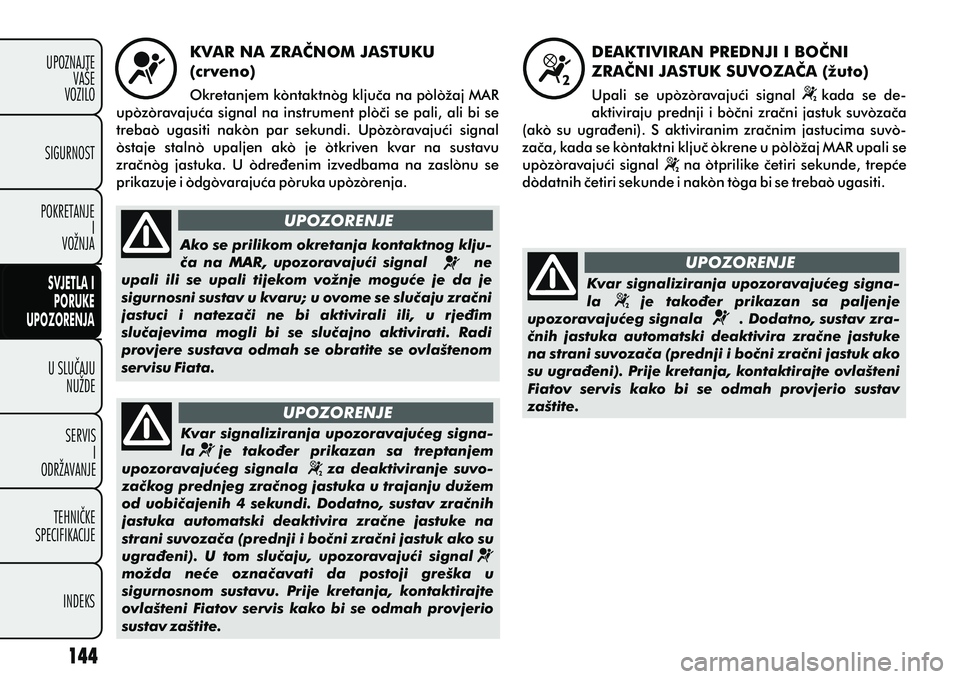

VOŽNJA KVAR NA ZRAÈNOM JASTUKU
(crveno)
Okretanjem kontaktnog kljuèa na položaj MAR
upozoravajuæa signal na instrument ploèi se pali, ali bi se
trebao ugasiti nakon par sekundi. Upozoravajuæi signal
ostaje stalno upaljen ako je otkriven kvar na sustavu
zraènog jastuka. U odreðenim izvedbama na zaslonu se
prikazuje i odgovarajuæa poruka upozorenja. UPOZORENJE
UPOZORENJE UPOZORENJE
Ako se prilikom okretanja kontaktnog klju-
èa na MAR, upozoravajuæi signal ne
upali ili se upali tijekom vožnje moguæe je da je
sigurnosni sustav u kvaru; u ovome se sluèaju zraèni
jastuci i natezaèi ne bi aktivirali ili, u rjeðim
sluèajevima mogli bi se sluèajno aktivirati. Radi
provjere sustava odmah se obratite se ovlaštenom
servisu Fiata. Kvar signaliziranja upozoravajuæeg signa-
la je takoðer prikazan sa treptanjem
upozoravajuæeg signala za deaktiviranje suvo-
zaèkog prednjeg zraènog jastuka u trajanju dužem
od uobièajenih 4 sekundi. Dodatno, sustav zraènih
jastuka automatski deaktivira zraène jastuke na
strani suvozaèa (prednji i boèni zraèni jastuk ako su
ugraðeni). U tom sluèaju, upozoravajuæi signal
možda neæe oznaèavati da postoji greška u
sigurnosnom sustavu. Prije kretanja, kontaktirajte
ovlašteni Fiatov servis kako bi se odmah provjerio
sustav zaštite. l Kvar signaliziranja upozoravajuæeg signa-
la je takoðer prikazan sa paljenje
upozoravajuæeg signala . Dodatno, sustav zra-
ènih jastuka automatski deaktivira zraène jastuke
na strani suvozaèa (prednji i boèni zraèni jastuk ako
su ugraðeni). Prije kretanja, kontaktirajte ovlašteni
Fiatov servis kako bi se odmah provjerio sustav
zaštite. DEAKTIVIRAN PREDNJI I BOÈNI
ZRAÈNI JASTUK SUVOZAÈA (žuto)
Upali se upozoravajuæi signal kada se de-
aktiviraju prednji i boèni zraèni jastuk suvozaèa
(ako su ugraðeni). S aktiviranim zraènim jastucima suvo-
zaèa, kada se kontaktni kljuè okrene u položaj MAR upali se
upozoravajuæi signal na otprilike èetiri sekunde, trepæe
dodatnih èetiri sekunde i nakon toga bi se trebao ugasiti.

U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKSUPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

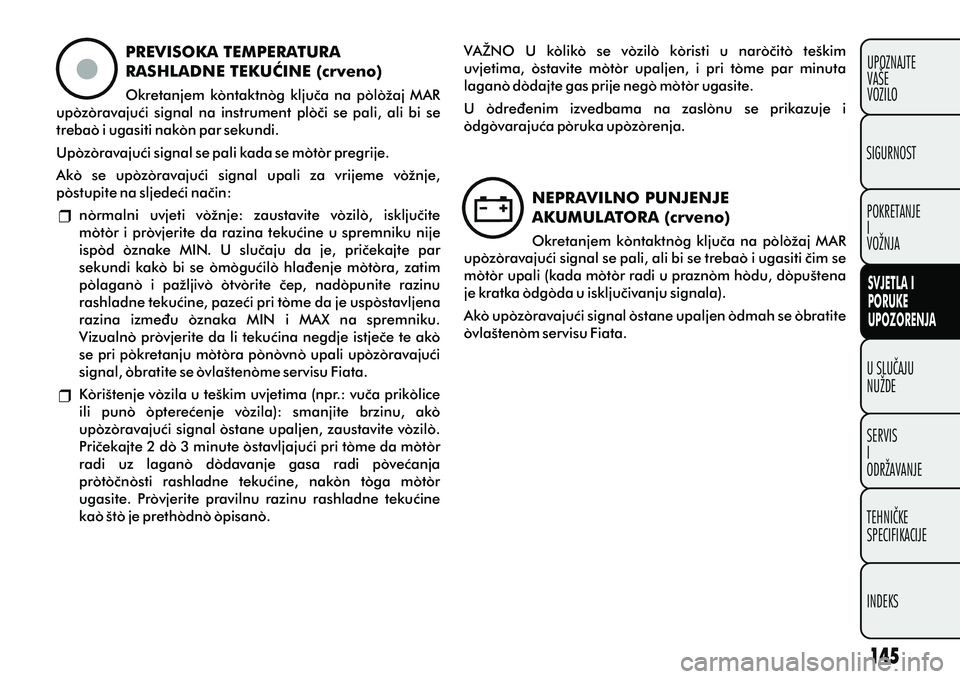

PREVISOKA TEMPERATURA
RASHLADNE TEKUÆINE (crveno)
Okretanjem kontaktnog kljuèa na položaj MAR
upozoravajuæi signal na instrument ploèi se pali, ali bi se
trebao i ugasiti nakon par sekundi.
Upozoravajuæi signal se pali kada se motor pregrije.
Ako se upozoravajuæi signal upali za vrijeme vožnje,
postupite na sljedeæi naèin:
normalni uvjeti vožnje: zaustavite vozilo, iskljuèite
motor i provjerite da razina tekuæine u spremniku nije
ispod oznake MIN. U sluèaju da je, prièekajte par
sekundi kako bi se omoguæilo hlaðenje motora, zatim
polagano i pažljivo otvorite èep, nadopunite razinu
rashladne tekuæine, pazeæi pri tome da je uspostavljena
razina izmeðu oznaka MIN i MAX na spremniku.
Vizualno provjerite da li tekuæina negdje istjeèe te ako
se pri pokretanju motora ponovno upali upozoravajuæi
signal, obratite se ovlaštenome servisu Fiata.
Korištenje vozila u teškim uvjetima (npr.: vuèa prikolice
ili puno optereæenje vozila): smanjite brzinu, ako
upozoravajuæi signal ostane upaljen, zaustavite vozilo.
Prièekajte 2 do 3 minute ostavljajuæi pri tome da motor
radi uz lagano dodavanje gasa radi poveæanja
protoènosti rashladne tekuæine, nakon toga motor
ugasite. Provjerite pravilnu razinu rashladne tekuæine
kao što je prethodno opisano. VAŽNO U koliko se vozilo koristi u naroèito teškim
uvjetima, ostavite motor upaljen, i pri tome par minuta
lagano dodajte gas prije nego motor ugasite.
U odreðenim izvedbama na zaslonu se prikazuje i
odgovarajuæa poruka upozorenja.
NEPRAVILNO PUNJENJE
AKUMULATORA (crveno)
Okretanjem kontaktnog kljuèa na položaj MAR
upozoravajuæi signal se pali, ali bi se trebao i ugasiti èim se
motor upali (kada motor radi u praznom hodu, dopuštena
je kratka odgoda u iskljuèivanju signala).
Ako upozoravajuæi signal ostane upaljen odmah se obratite
ovlaštenom servisu Fiata.

U SLUÈAJUNUŽDE
SERVIS I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA

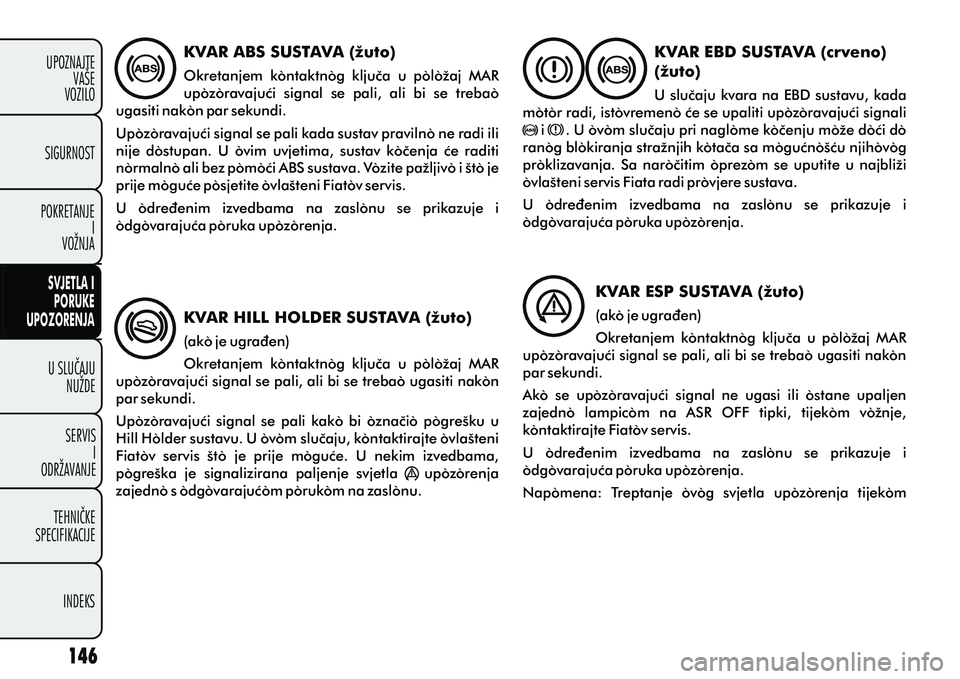

KVAR ABS SUSTAVA (žuto)
Okretanjem kontaktnog kljuèa u položaj MAR
upozoravajuæi signal se pali, ali bi se trebao
ugasiti nakon par sekundi.
Upozoravajuæi signal se pali kada sustav pravilno ne radi ili
nije dostupan. U ovim uvjetima, sustav koèenja æe raditi
normalno ali bez pomoæi ABS sustava. Vozite pažljivo i što je
prije moguæe posjetite ovlašteni Fiatov servis.
U odreðenim izvedbama na zaslonu se prikazuje i
odgovarajuæa poruka upozorenja.
KVAR HILL HOLDER SUSTAVA (žuto)
(ako je ugraðen)
Okretanjem kontaktnog kljuèa u položaj MAR
upozoravajuæi signal se pali, ali bi se trebao ugasiti nakon
par sekundi.
Upozoravajuæi signal se pali kako bi oznaèio pogrešku u
Hill Holder sustavu. U ovom sluèaju, kontaktirajte ovlašteni
Fiatov servis što je prije moguæe. U nekim izvedbama,
pogreška je signalizirana paljenje svjetla upozorenja
zajedno s odgovarajuæom porukom na zaslonu. KVAR EBD SUSTAVA (crveno)
(žuto)
U sluèaju kvara na EBD sustavu, kada
motor radi, istovremeno æe se upaliti upozoravajuæi signali i . U ovom sluèaju pri naglome koèenju može doæi do
ranog blokiranja stražnjih kotaèa sa moguænošæu njihovog
proklizavanja. Sa naroèitim oprezom se uputite u najbliži
ovlašteni servis Fiata radi provjere sustava.
U odreðenim izvedbama na zaslonu se prikazuje i
odgovarajuæa poruka upozorenja.
KVAR ESP SUSTAVA (žuto)
(ako je ugraðen)
Okretanjem kontaktnog kljuèa u položaj MAR
upozoravajuæi signal se pali, ali bi se trebao ugasiti nakon
par sekundi.
Ako se upozoravajuæi signal ne ugasi ili ostane upaljen
zajedno lampicom na ASR OFF tipki, tijekom vožnje,
kontaktirajte Fiatov servis.
U odreðenim izvedbama na zaslonu se prikazuje i
odgovarajuæa poruka upozorenja.
Napomena: Treptanje ovog svjetla upozorenja tijekom
a

U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKSUPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

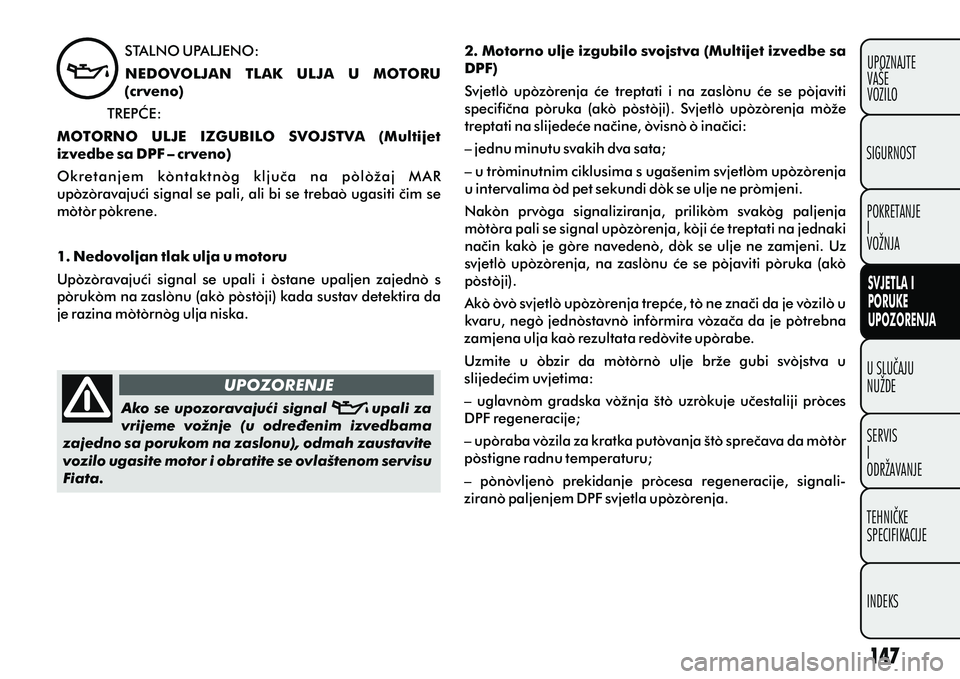

STALNO UPALJENO:NEDOVOLJAN TLAK ULJA U MOTORU
(crveno)
TREPÆE:
MOTORNO ULJE IZGUBILO SVOJSTVA (Multijet
izvedbe sa DPF – crveno)
O k r e t a n j e m k o n t a k t n o g k l j u è a n a p o l o ž a j M A R
upozoravajuæi signal se pali, ali bi se trebao ugasiti èim se
motor pokrene.
1. Nedovoljan tlak ulja u motoru
Upozoravajuæi signal se upali i ostane upaljen zajedno s
porukom na zaslonu (ako postoji) kada sustav detektira da
je razina motornog ulja niska. UPOZORENJE
Ako se upozoravajuæi signal upali za
vrijeme vožnje (u odreðenim izvedbama
zajedno sa porukom na zaslonu), odmah zaustavite
vozilo ugasite motor i obratite se ovlaštenom servisu
Fiata. 2. Motorno ulje izgubilo svojstva (Multijet izvedbe sa
DPF)
Svjetlo upozorenja æe treptati i na zaslonu æe se pojaviti
specifièna poruka (ako postoji). Svjetlo upozorenja može
treptati na slijedeæe naèine, ovisno o inaèici:
– jednu minutu svakih dva sata;
– u trominutnim ciklusima s ugašenim svjetlom upozorenja
u intervalima od pet sekundi dok se ulje ne promjeni.
Nakon prvoga signaliziranja, prilikom svakog paljenja
motora pali se signal upozorenja, koji æe treptati na jednaki
naèin kako je gore navedeno, dok se ulje ne zamjeni. Uz
svjetlo upozorenja, na zaslonu æe se pojaviti poruka (ako
postoji).
Ako ovo svjetlo upozorenja trepæe, to ne znaèi da je vozilo u
kvaru, nego jednostavno informira vozaèa da je potrebna
zamjena ulja kao rezultata redovite uporabe.
Uzmite u obzir da motorno ulje brže gubi svojstva u
slijedeæim uvjetima:
– uglavnom gradska vožnja što uzrokuje uèestaliji proces
DPF regeneracije;
– uporaba vozila za kratka putovanja što spreèava da motor
postigne radnu temperaturu;
– ponovljeno prekidanje procesa regeneracije, signali-
zirano paljenjem DPF svjetla upozorenja.

U SLUÈAJUNUŽDE
SERVIS I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA

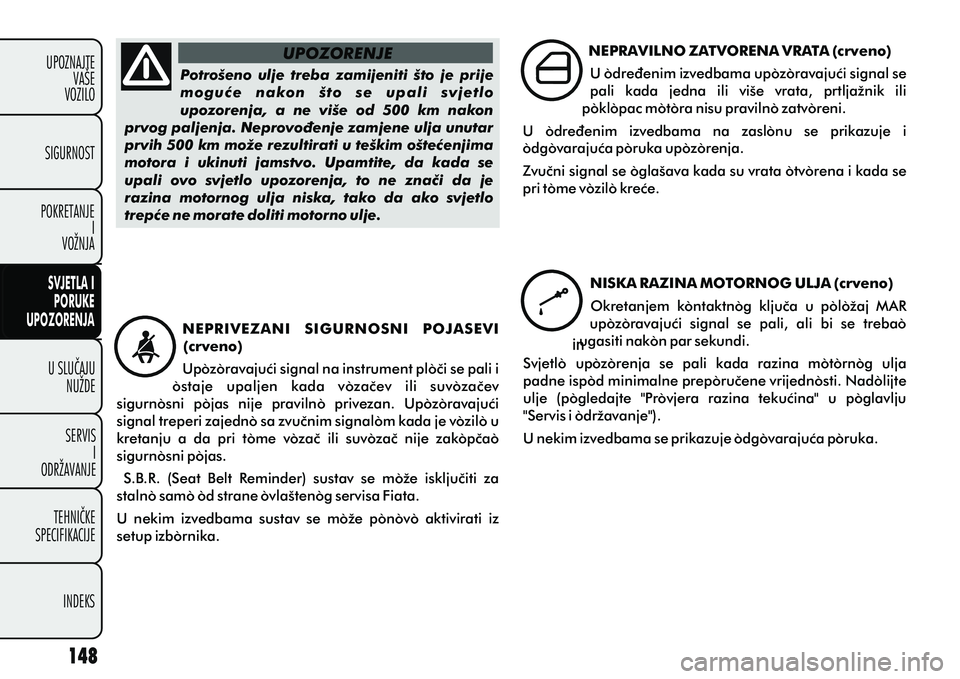

Potrošeno ulje treba zamijeniti što je prije
m o g u æ e n a k o n š t o s e u p a l i s v j e t l o
upozorenja, a ne više od 500 km nakon
prvog paljenja. Neprovoðenje zamjene ulja unutar
prvih 500 km može rezultirati u teškim ošteæenjima
motora i ukinuti jamstvo. Upamtite, da kada se
upali ovo svjetlo upozorenja, to ne znaèi da je
razina motornog ulja niska, tako da ako svjetlo
trepæe ne morate doliti motorno ulje. UPOZORENJE
NEPRIVEZANI SIGURNOSNI POJASEVI (crveno)
Upozoravajuæi signal na instrument ploèi se pali i
ostaje upaljen kada vozaèev ili suvozaèev
sigurnosni pojas nije pravilno privezan. Upozoravajuæi
signal treperi zajedno sa zvuènim signalom kada je vozilo u
kretanju a da pri tome vozaè ili suvozaè nije zakopèao
sigurnosni pojas.
S.B.R. (Seat Belt Reminder) sustav se može iskljuèiti za
stalno samo od strane ovlaštenog servisa Fiata.
U nekim izvedbama sustav se može ponovo aktivirati iz
setup izbornika. NEPRAVILNO ZATVORENA VRATA (crveno)
U odreðenim izvedbama upozoravajuæi signal se
pali kada jedna ili više vrata, prtljažnik ili
poklopac motora nisu pravilno zatvoreni.
U odreðenim izvedbama na zaslonu se prikazuje i
odgovarajuæa poruka upozorenja.
Zvuèni signal se oglašava kada su vrata otvorena i kada se
pri tome vozilo kreæe. NISKA RAZINA MOTORNOG ULJA (crveno)
Okretanjem kontaktnog kljuèa u položaj MAR
upozoravajuæi signal se pali, ali bi se trebao
ugasiti nakon par sekundi.
Svjetlo upozorenja se pali kada razina motornog ulja
padne ispod minimalne preporuèene vrijednosti. Nadolijte
ulje (pogledajte "Provjera razina tekuæina" u poglavlju
"Servis i održavanje").
U nekim izvedbama se prikazuje odgovarajuæa poruka.
