FIAT DOBLO COMBI 2012 Knjižica s uputama za uporabu i održavanje (in Croatian)

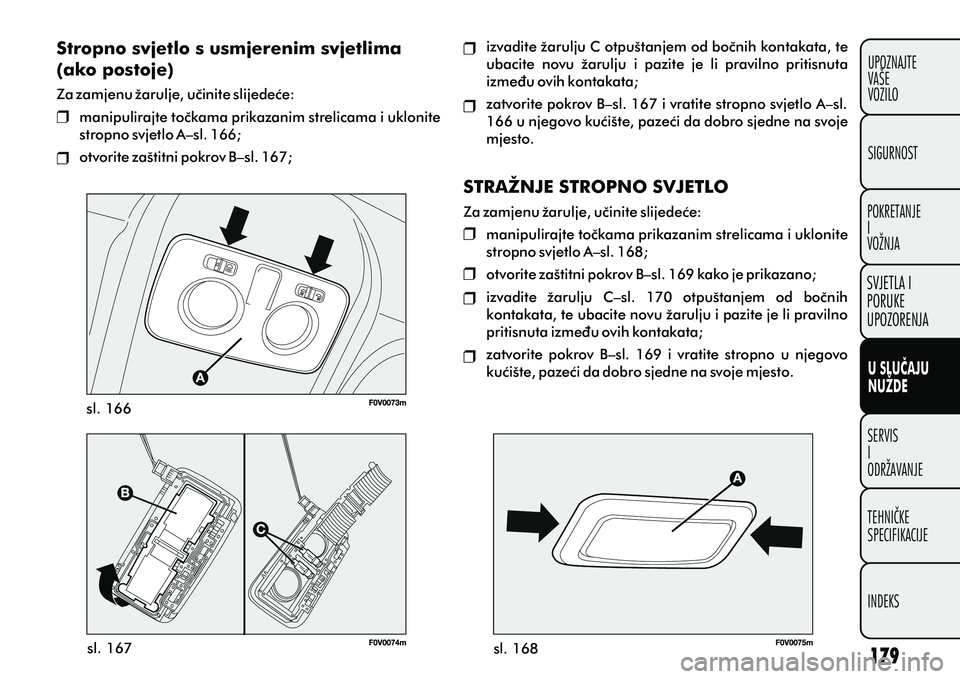

Stropno svjetlo s usmjerenim svjetlima
(ako postoje)
Za zamjenu žarulje, uèinite slijedeæe:
manipulirajte toèkama prikazanim strelicama i uklonite
stropno svjetlo A–sl. 166;
otvorite zaštitni pokrov B–sl. 167;U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA
sl. 166
sl. 167 sl. 168
izvadite žarulju C otpuštanjem od boènih kontakata, te
ubacite novu žarulju i pazite je li pravilno pritisnuta
izmeðu ovih kontakata;
zatvorite pokrov B–sl. 167 i vratite stropno svjetlo A–sl.
166 u njegovo kuæište, pazeæi da dobro sjedne na svoje
mjesto.
STRAŽNJE STROPNO SVJETLO
Za zamjenu žarulje, uèinite slijedeæe: manipulirajte toèkama prikazanim strelicama i uklonite
stropno svjetlo A–sl. 168;
otvorite zaštitni pokrov B–sl. 169 kako je prikazano;
izvadite žarulju C–sl. 170 otpuštanjem od boènih
kontakata, te ubacite novu žarulju i pazite je li pravilno
pritisnuta izmeðu ovih kontakata;
zatvorite pokrov B–sl. 169 i vratite stropno u njegovo
kuæište, pazeæi da dobro sjedne na svoje mjesto.

U SLUÈAJUNUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA
sl. 169
sl. 170 sl. 172sl. 171

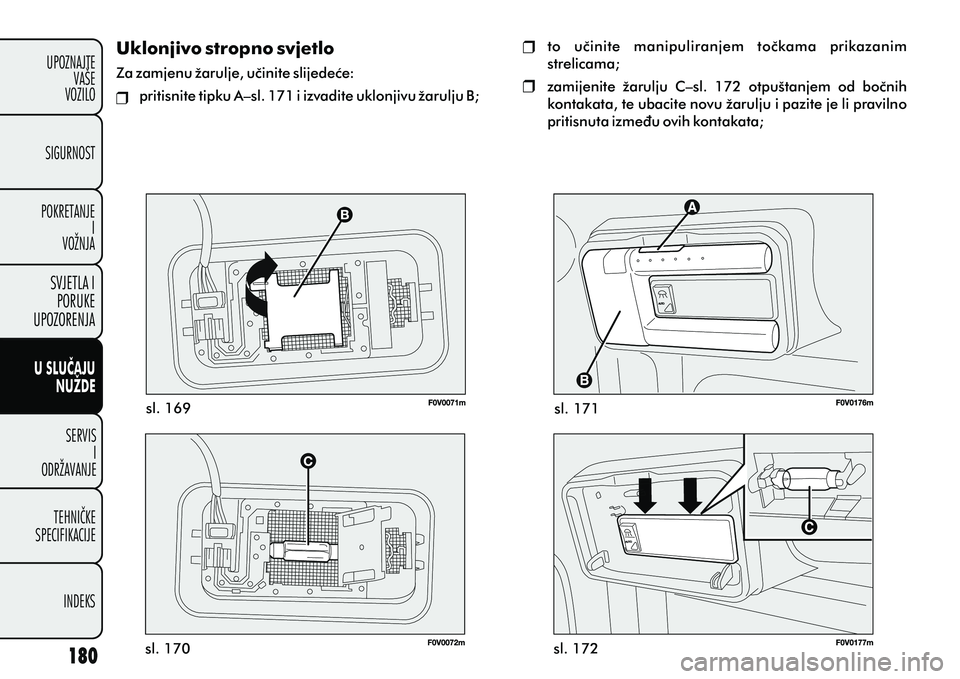

Uklonjivo stropno svjetlo
Za zamjenu žarulje, uèinite slijedeæe:
pritisnite tipku A–sl. 171 i izvadite uklonjivu žarulju B; to uèinite manipuliranjem toèkama prikazanim
strelicama;
zamijenite žarulju C–sl. 172 otpuštanjem od boènih
kontakata, te ubacite novu žarulju i pazite je li pravilno
pritisnuta izmeðu ovih kontakata;

U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJETEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA
sl. 173

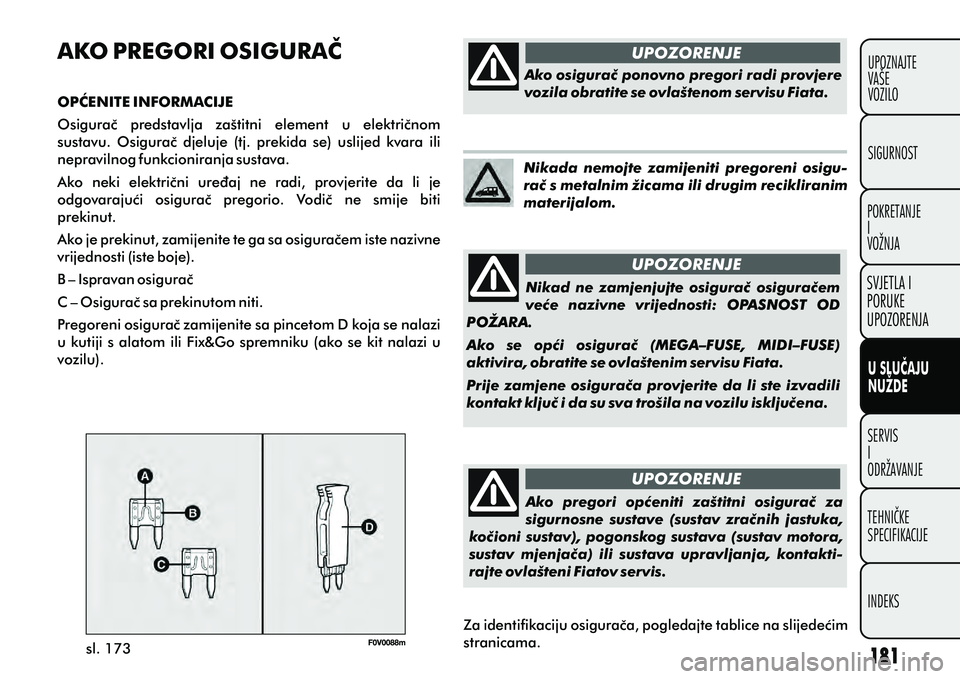

AKO PREGORI OSIGURAÈ
OPÆENITE INFORMACIJE
Osiguraè predstavlja zaštitni element u elektriènom
sustavu. Osiguraè djeluje (tj. prekida se) uslijed kvara ili
nepravilnog funkcioniranja sustava.
Ako neki elektrièni ureðaj ne radi, provjerite da li je
odgovarajuæi osiguraè pregorio. Vodiè ne smije biti
prekinut.
Ako je prekinut, zamijenite te ga sa osiguraèem iste nazivne
vrijednosti (iste boje).
B – Ispravan osiguraè
C – Osiguraè sa prekinutom niti.
Pregoreni osiguraè zamijenite sa pincetom D koja se nalazi
u kutiji s alatom ili Fix&Go spremniku (ako se kit nalazi u
vozilu). UPOZORENJE
UPOZORENJE
UPOZORENJE
Ako osiguraè ponovno pregori radi provjere
vozila obratite se ovlaštenom servisu Fiata.
Nikada nemojte zamijeniti pregoreni osigu-
raè s metalnim žicama ili drugim recikliranim
materijalom.
Nikad ne zamjenjujte osiguraè osiguraèem
veæe nazivne vrijednosti: OPASNOST OD
POŽARA.
Ako se opæi osiguraè (MEGA–FUSE, MIDI–FUSE)
aktivira, obratite se ovlaštenim servisu Fiata.
Prije zamjene osiguraèa provjerite da li ste izvadili
kontakt kljuè i da su sva trošila na vozilu iskljuèena.
Ako pregori opæeniti zaštitni osiguraè za
sigurnosne sustave (sustav zraènih jastuka,
koèioni sustav), pogonskog sustava (sustav motora,
sustav mjenjaèa) ili sustava upravljanja, kontakti-
rajte ovlašteni Fiatov servis.
Za identifikaciju osiguraèa, pogledajte tablice na slijedeæim
stranicama.

U SLUÈAJUNUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA
sl. 174
sl. 175

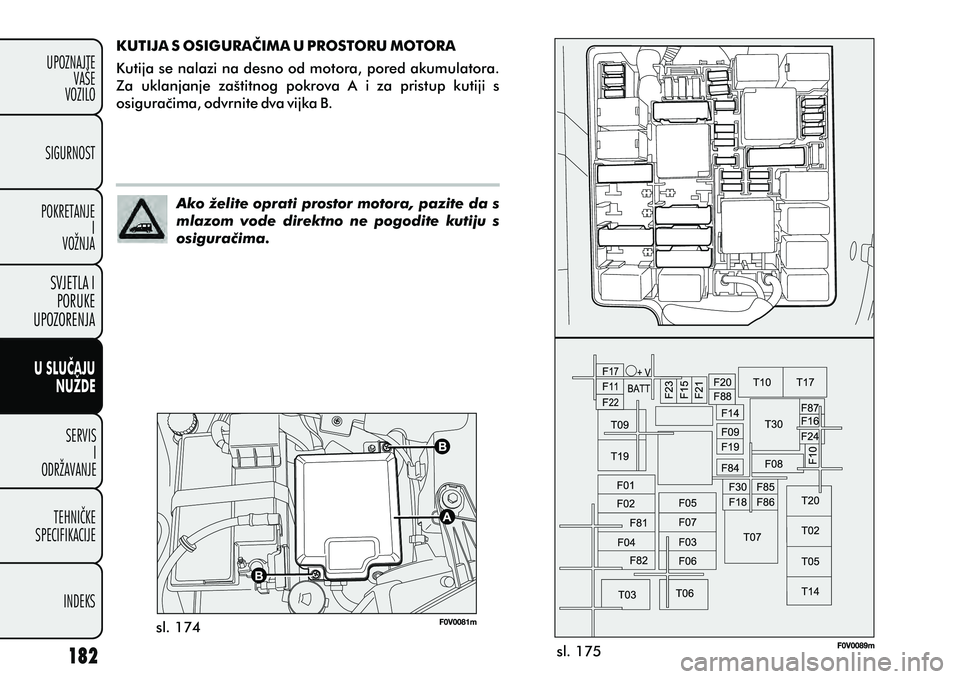

KUTIJA S OSIGURAÈIMA U PROSTORU MOTORA
Kutija se nalazi na desno od motora, pored akumulatora.
Za uklanjanje zaštitnog pokrova A i za pristup kutiji s
osiguraèima, odvrnite dva vijka B.
Ako želite oprati prostor motora, pazite da s
mlazom vode direktno ne pogodite kutiju s
osiguraèima.

U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJETEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

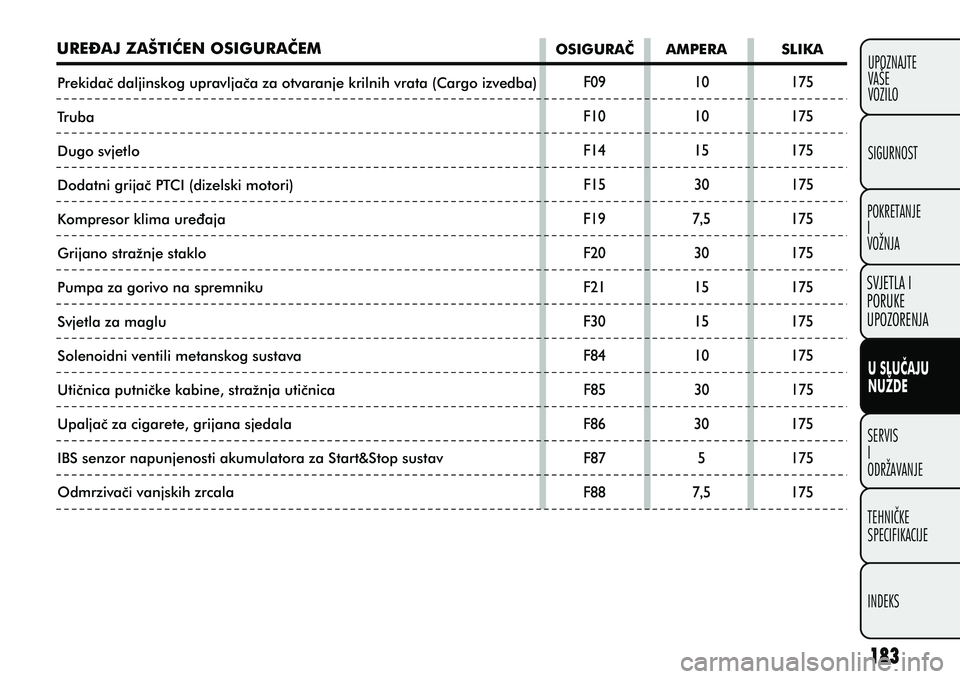

URE\AJ ZAŠTIÆEN OSIGURAÈEM OSIGURAÈ AMPERA SLIKA
Prekidaè daljinskog upravljaèa za otvaranje krilnih vrata (Cargo i\
zvedba)
Truba
Dugo svjetlo
Dodatni grijaè PTCI (dizelski motori)
Kompresor klima ureðaja
Grijano stražnje staklo
Pumpa za gorivo na spremniku
Svjetla za maglu
Solenoidni ventili metanskog sustava
Utiènica putnièke kabine, stražnja utiènica
Upaljaè za cigarete, grijana sjedala
IBS senzor napunjenosti akumulatora za Start&Stop sustav
Odmrzivaèi vanjskih zrcala

U SLUÈAJUNUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA
sl. 176 sl. 177

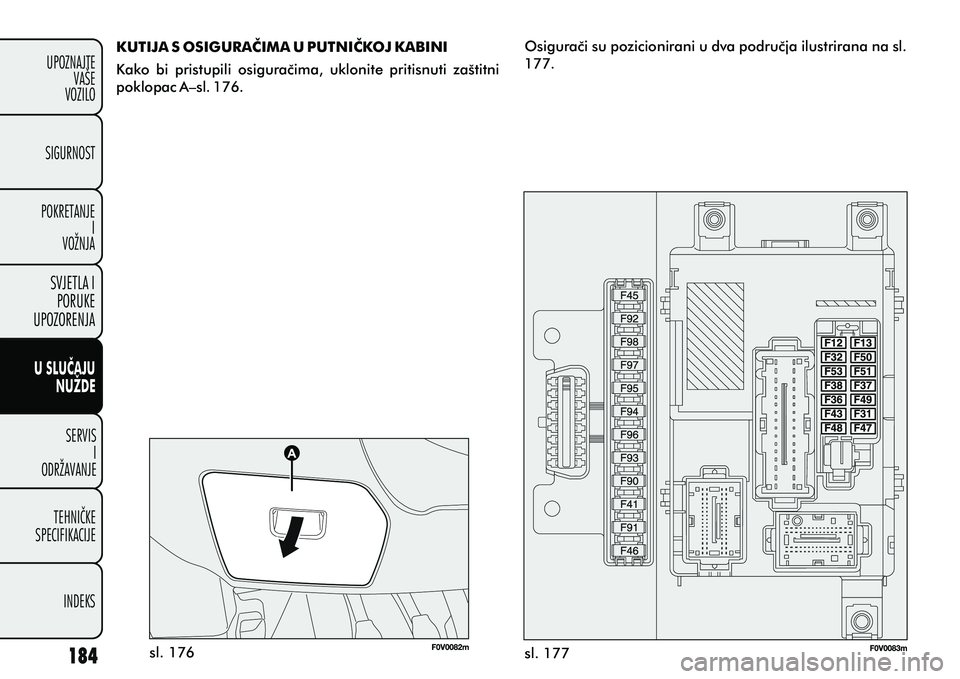

KUTIJA S OSIGURAÈIMA U PUTNIÈKOJ KABINI
Kako bi pristupili osiguraèima, uklonite pritisnuti zaštitni
poklopac A–sl. 176. Osiguraèi su pozicionirani u dva podruèja ilustrirana na sl.
177.

U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJETEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA

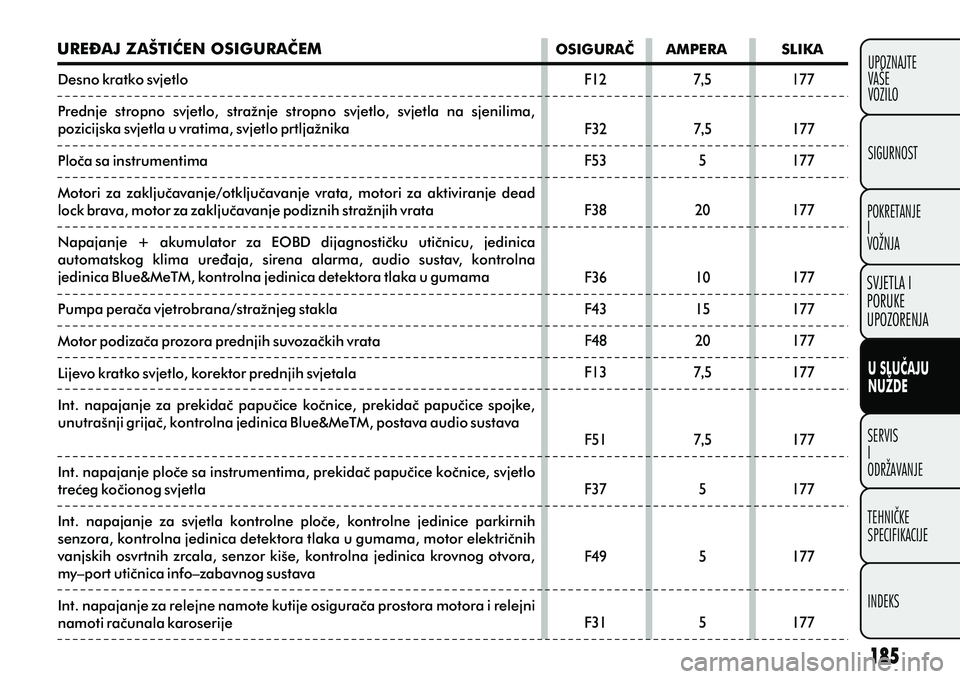

URE\AJ ZAŠTIÆEN OSIGURAÈEM OSIGURAÈ AMPERA SLIKA
Desno kratko svjetlo
Prednje stropno svjetlo, stražnje stropno svjetlo, svjetla na sjenilima,
pozicijska svjetla u vratima, svjetlo prtljažnika
Ploèa sa instrumentima
Motori za zakljuèavanje/otkljuèavanje vrata, motori za aktiviranje dead
lock brava, motor za zakljuèavanje podiznih stražnjih vrata
Napajanje + akumulator za EOBD dijagnostièku utiènicu, jedinica
automatskog klima ureðaja, sirena alarma, audio sustav, kontrolna
jedinica Blue&MeTM, kontrolna jedinica detektora tlaka u gumama
Pumpa peraèa vjetrobrana/stražnjeg stakla
Motor podizaèa prozora prednjih suvozaèkih vrata
Lijevo kratko svjetlo, korektor prednjih svjetala
Int. napajanje za prekidaè papuèice koènice, prekidaè papuèice spojke,
unutrašnji grijaè, kontrolna jedinica Blue&MeTM, postava audio sustava
Int. napajanje ploèe sa instrumentima, prekidaè papuèice koènice, svjetlo
treæeg koèionog svjetla
Int. napajanje za svjetla kontrolne ploèe, kontrolne jedinice parkirnih
senzora, kontrolna jedinica detektora tlaka u gumama, motor elektriènih
vanjskih osvrtnih zrcala, senzor kiše, kontrolna jedinica krovnog otvora,
my–port utiènica info–zabavnog sustava
Int. napajanje za relejne namote kutije osiguraèa prostora motora i relejni
namoti raèunala karoserije

U SLUÈAJUNUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA

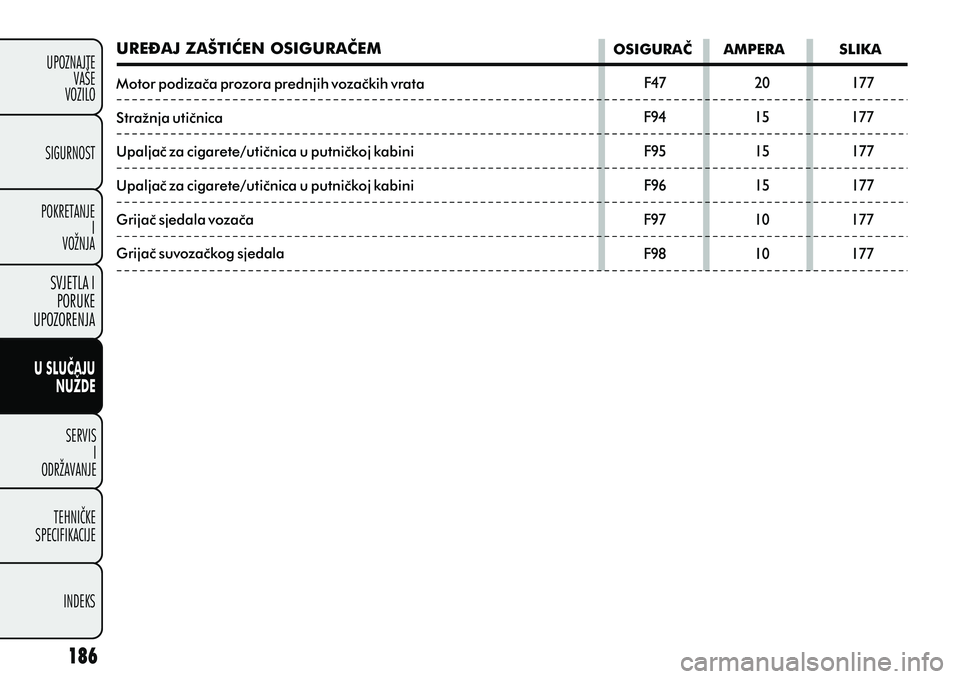

URE\AJ ZAŠTIÆEN OSIGURAÈEM OSIGURAÈ AMPERA SLIKA
Motor podizaèa prozora prednjih vozaèkih vrata
Stražnja utiènica
Upaljaè za cigarete/utiènica u putnièkoj kabini
Upaljaè za cigarete/utiènica u putnièkoj kabini
Grijaè sjedala vozaèa
Grijaè suvozaèkog sjedala

U SLUÈAJU
NUŽDE
SERVIS
I
ODRŽAVANJETEHNIÈKE
SPECIFIKACIJE
INDEKS UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE
I
VOŽNJA
sl. 177b

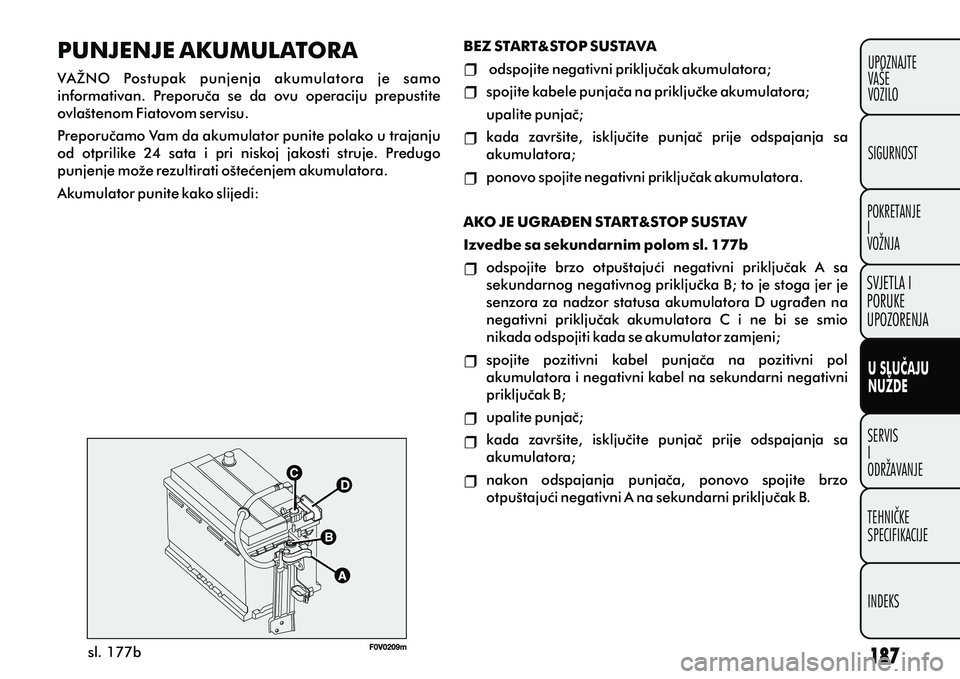

PUNJENJE AKUMULATORA
VAŽNO Postupak punjenja akumulatora je samo
informativan. Preporuèa se da ovu operaciju prepustite
ovlaštenom Fiatovom servisu.
Preporuèamo Vam da akumulator punite polako u trajanju
od otprilike 24 sata i pri niskoj jakosti struje. Predugo
punjenje može rezultirati ošteæenjem akumulatora.
Akumulator punite kako slijedi: BEZ START&STOP SUSTAVA
odspojite negativni prikljuèak akumulatora;
spojite kabele punjaèa na prikljuèke akumulatora;
upalite punjaè;
kada završite, iskljuèite punjaè prije odspajanja sa
akumulatora;
ponovo spojite negativni prikljuèak akumulatora.
AKO JE UGRA\EN START&STOP SUSTAV
Izvedbe sa sekundarnim polom sl. 177b odspojite brzo otpuštajuæi negativni prikljuèak A sa
sekundarnog negativnog prikljuèka B; to je stoga jer je
senzora za nadzor statusa akumulatora D ugraðen na
negativni prikljuèak akumulatora C i ne bi se smio
nikada odspojiti kada se akumulator zamjeni;
spojite pozitivni kabel punjaèa na pozitivni pol
akumulatora i negativni kabel na sekundarni negativni
prikljuèak B;
upalite punjaè;
kada završite, iskljuèite punjaè prije odspajanja sa
akumulatora;
nakon odspajanja punjaèa, ponovo spojite brzo
otpuštajuæi negativni A na sekundarni prikljuèak B.

U SLUÈAJUNUŽDE
SERVISI
ODRŽAVANJE
TEHNIÈKE
SPECIFIKACIJE
INDEKS
UPOZNAJTE
VAŠE
VOZILO
SVJETLA I
PORUKE
UPOZORENJA
SIGURNOST
POKRETANJE I
VOŽNJA
sl. 177c

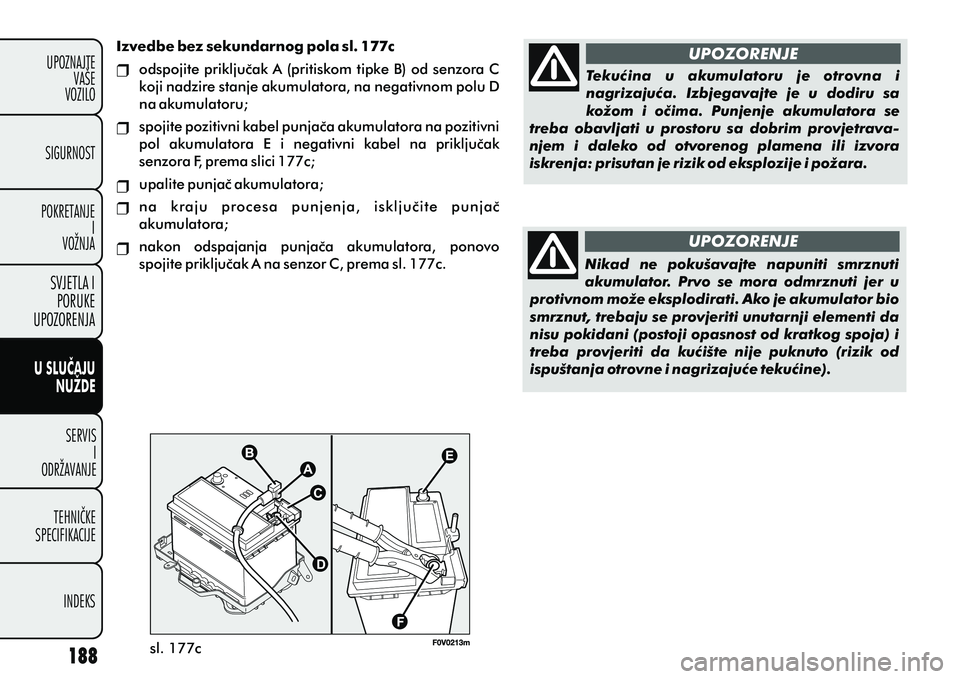

Izvedbe bez sekundarnog pola sl. 177c
odspojite prikljuèak A (pritiskom tipke B) od senzora C
koji nadzire stanje akumulatora, na negativnom polu D
na akumulatoru;
spojite pozitivni kabel punjaèa akumulatora na pozitivni
pol akumulatora E i negativni kabel na prikljuèak
senzora F, prema slici 177c;
upalite punjaè akumulatora;
n a k r a j u p r o c e s a p u n j e n j a , i s k l j u è i t e p u n j a è
akumulatora;
nakon odspajanja punjaèa akumulatora, ponovo
spojite prikljuèak A na senzor C, prema sl. 177c. UPOZORENJE
UPOZORENJE
Tekuæina u akumulatoru je otrovna i
nagrizajuæa. Izbjegavajte je u dodiru sa
kožom i oèima. Punjenje akumulatora se
treba obavljati u prostoru sa dobrim provjetrava-
njem i daleko od otvorenog plamena ili izvora
iskrenja: prisutan je rizik od eksplozije i požara.
Nikad ne pokušavajte napuniti smrznuti
akumulator. Prvo se mora odmrznuti jer u
protivnom može eksplodirati. Ako je akumulator bio
smrznut, trebaju se provjeriti unutarnji elementi da
nisu pokidani (postoji opasnost od kratkog spoja) i
treba provjeriti da kuæište nije puknuto (rizik od
ispuštanja otrovne i nagrizajuæe tekuæine).
