FIAT DOBLO COMBI 2014 Instructieboek (in Dutch)

97
Storing in EBD
Bij een storing branden de lampjes
>enxop het ins-
trumentenpaneel (op enkele uitvoeringen verschijnt ook
een melding op het display (zie het hoofdstuk Lampjes
en meldingen”).
In dit geval kunnen bij krachtig remmen de achterwielen
vroegtijdig blokkeren waardoor de auto kan slippen. Rijd
zeer voorzichtig naar de dichtstbijzijnde werkplaats van het
Fiat Servicenetwerk om het systeem te laten controleren.
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwingslampje
>op het
instrumentenpaneel (op enkele uitvoeringen verschijnt ook
een melding op het display) (zie het hoofdstuk Lampjes
en meldingen”).
In dat geval blijft het remsysteem normaal werken, maar
zonder de mogelijkheden van het ABS. Rijd voorzichtig
naar de dichtstbijzijnde werkplaats van het Fiat Service-
netwerk om het systeem te laten controleren.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het ABS in werking treedt, dan is de
grip van de banden op het wegdek be-
perkt: u dient uw snelheid te verlagen en aan te
passen aan de beschikbare grip.
ATTENTIE!
Het ABS maakt zoveel mogelijk gebruik
van de beschikbare grip maar kan deze
niet verhogen. Daarom moet op gladde wegge-
deelten altijd voorzichtig worden gereden en mo-
gen er geen onnodige risico’s worden genomen.
ATTENTIE!
Als het waarschuwingslampje xop het in-
strumentenpaneel gaat branden (op en-
kele uitvoeringen verschijnt ook een melding op
het display), stop dan onmiddellijk en wendt u tot
het Fiat Servicenetwerk. Als er vloeistof lekt uit
het hydraulische systeem, wordt de werking van
zowel het conventionele remsysteem als het ABS
in gevaar gebracht.
ATTENTIE!

98
ESP-SYSTEEM
(Electronic Stability Program)
(voor bepaalde uitvoeringen/markten)
Dit systeem bewaakt de stabiliteit van de auto als de wie-
len hun grip verliezen, waardoor de auto beter op koers
blijft.
De werking van het ESP is uitermate nuttig als de grip op
het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-systeem beschikt de
auto (voor bepaalde uitvoeringen/markten) ook over MSR
(regeling van het afremmen op de motor tijdens terug-
schakelen) en HBA (automatische remdrukverhoger bij
noodstops).
ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje
áop het instrumentenpa-
neel knipperen, om de bestuurder er op te wijzen dat de
auto de stabiliteit en de grip dreigt te verliezen.
INSCHAKELING VAN HET SYSTEEM
Het ESP wordt automatisch ingeschakeld als de motor
wordt gestart en kan niet worden uitgeschakeld. BRAKE ASSIST (remregeling bij
noodstops geïntegreerd in ESP)
(voor bepaalde uitvoeringen/markten)
Dit systeem, dat niet kan worden uitgeschakeld, herkent
noodstops (op basis van de snelheid waarmee het rem-
pedaal wordt ingetrapt) en verhoogt de druk in het rem-
circuit aanzienlijk, waardoor sneller en krachtiger door het
systeem wordt geremd.
De Brake Assist wordt, bij uitvoeringen die zijn uitgerust
met ESP, uitgeschakeld bij een storing in het ESP (lampje
ábrandt en er verschijnt een melding op het multifunc-
tionele display – indien aanwezig).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het ABS in werking treedt, merkt u dat
aan een trilling in het rempedaal. Verlaag
de remdruk niet maar houd het rempedaal juist
goed ingetrapt; op deze manier hebt u de kortste
remweg in relatie tot de conditie van het wegdek.
ATTENTIE!

99
Tijdens het wegrijden zorgt de regeleenheid van het ESP
ervoor dat de wielen geremd blijven, totdat het noodza-
kelijke motorkoppel is bereikt om weg te rijden (of maxi-
maal 1,75 seconde), zodat u meer tijd heeft om uw rech-
ter voet van het rempedaal naar het gaspedaal te ver-
plaatsen.
Als u na 1,75 seconden niet bent weggereden, schakelt het
systeem automatisch uit en wordt de remdruk geleidelijk
verlaagd.
Tijdens deze fase kunt u een typisch geluid horen. Dit ge-
luid betekent dat de auto ieder moment in beweging kan
komen.
Storingsmeldingen
Bij een storing in het systeem brandt op het instrumen-
tenpaneel het waarschuwingslampje
*bij een digitaal dis-
play en het lampje
ábij een multifunctioneel display (voor
bepaalde uitvoeringen/markten) (zie het hoofdstuk Lamp-
jes en meldingen”).
BELANGRIJK Het Hill Holder-systeem is geen handrem;
verlaat dus nooit de auto zonder de handrem aan te trek-
ken, de motor uit te zetten en de eerste versnelling in te
schakelen. STORINGSMELDINGEN
Bij een storing in het ESP wordt het systeem automatisch
uitgeschakeld en gaat het lampje
áop het instrumenten-
paneel continu branden en verschijnt er een melding op
het multifunctionele display (voor bepaalde uitvoerin-
gen/markten) (zie het hoofdstuk Lampjes en meldingen”).
Bovendien gaat ook het lampje in de knop ASR OFF bran-
den. Wendt u in dat geval zo snel mogelijk tot het Fiat Ser-
vicenetwerk.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De prestaties van het ESP-systeem mogen
de bestuurder er niet toe verleiden onno-
dige en onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan het wegdek,
het zicht en het verkeer. De verantwoordelijkheid
voor de verkeersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
HILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt bij het weg-
rijden op een helling. Het systeem schakelt automatisch
in als:
❒op een stijgende helling: de auto stilstaat op een helling
van meer dan 5% met draaiende motor, ingetrapt rem-
pedaal en versnellingsbak in vrij of als een andere ver-
snelling dan de achteruit is ingeschakeld.
❒op een dalende helling: de auto stilstaat op een helling
van meer dan 5% met draaiende motor, ingetrapt rem-
pedaal en als de achteruit is ingeschakeld.
Voor de juiste werking van het ESP- en
ASR-systeem is het noodzakelijk dat de
banden van alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfecte conditie
zijn en de voorgeschreven afmetingen hebben.
ATTENTIE!

100
MSR-systeem
(regeling van motorremwerking)
Dit systeem, dat geïntegreerd is in de ASR, verhoogt bij
bruusk terugschakelen het motorkoppel, zodat overma-
tige vertraging van de aangedreven wielen wordt voor-
komen. Dit heeft vooral voordelen op een wegdek met
weinig grip, waarop de stabiliteit van de auto snel verlo-
ren kan gaan.
In-/uitschakeling van het systeem
Het ASR-systeem schakelt automatisch in als de motor
wordt gestart.
Tijdens het rijden kan de ASR worden uitgeschakeld en
vervolgens weer worden ingeschakeld door op de knop
fig. 101 te drukken. Deze bevindt zich tussen de voor-
stoelen naast de handrem.
Als het systeem wordt uitgeschakeld, gaat het lampje op
de schakelaar branden en verschijnt er een melding op het
multifunctionele display (indien aanwezig). ASR-SYSTEEM (Antislip Regulator)
Het ASR-systeem controleert de trekkracht van de auto
en grijpt automatisch in als een of beide aangedreven wie-
len dreigen door te slippen.
Afhankelijk van de oorzaak van het doorslippen, worden
er twee verschillende regelsystemen geactiveerd:
❒als beide aangedreven wielen doorslippen, vermindert
de ASR het motorvermogen;
❒als slechts een aangedreven wiel doorslipt, zorgt het
ASR-systeem ervoor dat het wiel automatisch wordt
afgeremd.
Het ASR-systeem is vooral nuttig onder de volgende om-
standigheden:
❒doorslippen van het binnenste wiel in bochten, door
verandering van de wielbelasting of door te felle acce-
leratie;
❒te hoog vermogen naar de wielen, ook in samenhang
met de condities van het wegdek;
❒acceleratie op gladde wegen en bij sneeuw en ijzel;
❒verlies van grip op natte weggedeelten (aquaplaning).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Voor de juiste werking van het ESP- en
ASR-systeem is het noodzakelijk dat de
banden van alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfecte conditie
zijn en de voorgeschreven afmetingen hebben.
ATTENTIE!

101

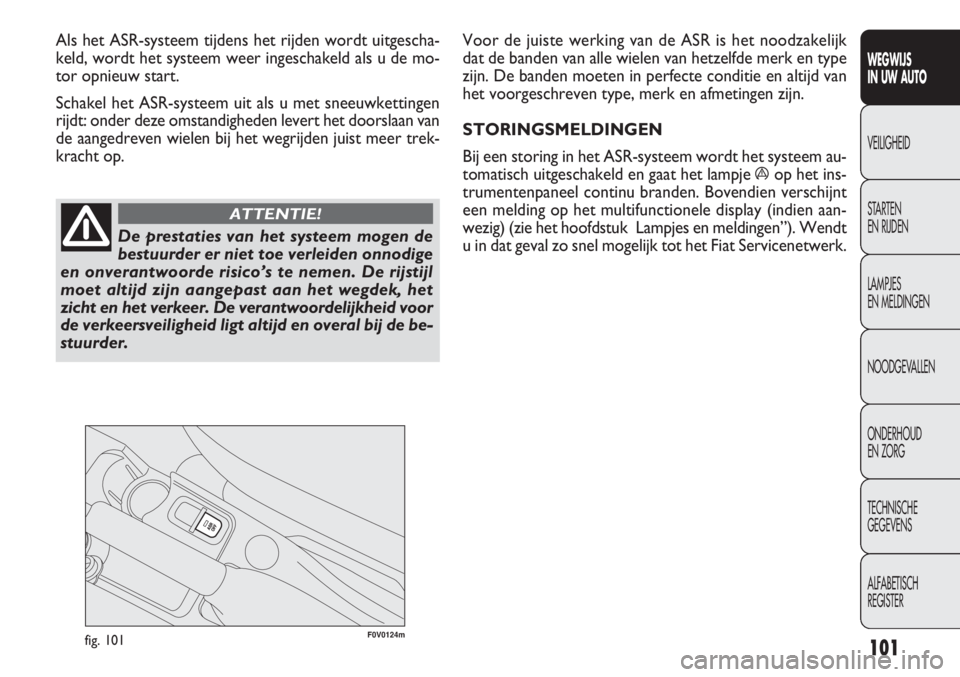

F0V0124mfig. 101
Voor de juiste werking van de ASR is het noodzakelijk
dat de banden van alle wielen van hetzelfde merk en type
zijn. De banden moeten in perfecte conditie en altijd van
het voorgeschreven type, merk en afmetingen zijn.
STORINGSMELDINGEN
Bij een storing in het ASR-systeem wordt het systeem au-
tomatisch uitgeschakeld en gaat het lampje
áop het ins-
trumentenpaneel continu branden. Bovendien verschijnt
een melding op het multifunctionele display (indien aan-
wezig) (zie het hoofdstuk Lampjes en meldingen”). Wendt
u in dat geval zo snel mogelijk tot het Fiat Servicenetwerk. Als het ASR-systeem tijdens het rijden wordt uitgescha-
keld, wordt het systeem weer ingeschakeld als u de mo-
tor opnieuw start.
Schakel het ASR-systeem uit als u met sneeuwkettingen
rijdt: onder deze omstandigheden levert het doorslaan van
de aangedreven wielen bij het wegrijden juist meer trek-
kracht op.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De prestaties van het systeem mogen de
bestuurder er niet toe verleiden onnodige
en onverantwoorde risico’s te nemen. De rijstijl
moet altijd zijn aangepast aan het wegdek, het
zicht en het verkeer. De verantwoordelijkheid voor
de verkeersveiligheid ligt altijd en overal bij de be-
stuurder.
ATTENTIE!

102

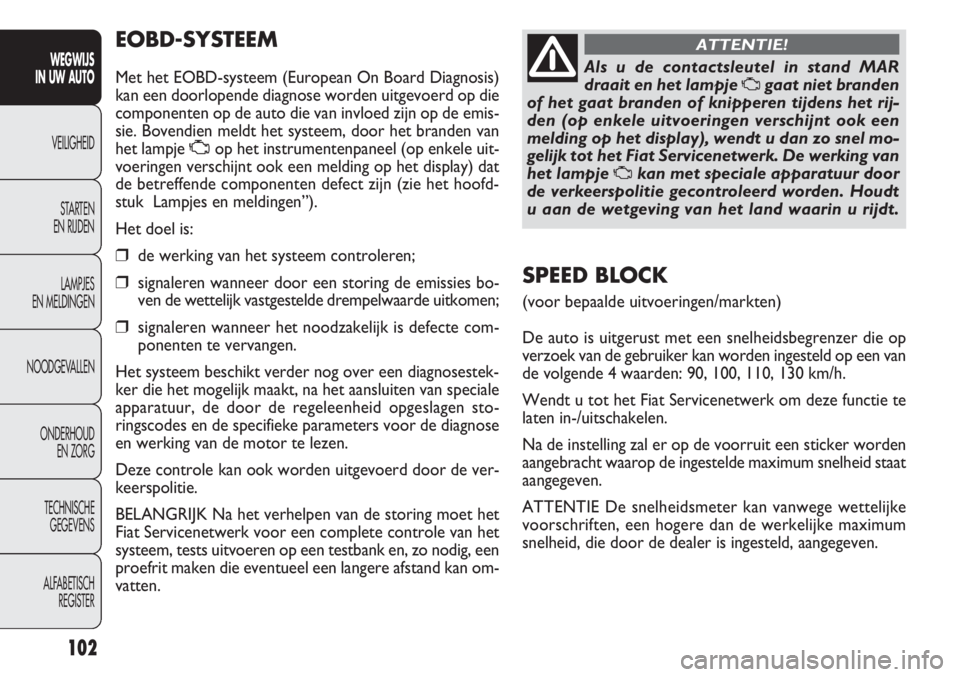

EOBD-SYSTEEM
Met het EOBD-systeem (European On Board Diagnosis)
kan een doorlopende diagnose worden uitgevoerd op die
componenten op de auto die van invloed zijn op de emis-
sie. Bovendien meldt het systeem, door het branden van
het lampje Uop het instrumentenpaneel (op enkele uit-
voeringen verschijnt ook een melding op het display) dat
de betreffende componenten defect zijn (zie het hoofd-
stuk Lampjes en meldingen”).
Het doel is:
❒de werking van het systeem controleren;
❒signaleren wanneer door een storing de emissies bo-
ven de wettelijk vastgestelde drempelwaarde uitkomen;
❒signaleren wanneer het noodzakelijk is defecte com-
ponenten te vervangen.
Het systeem beschikt verder nog over een diagnosestek-
ker die het mogelijk maakt, na het aansluiten van speciale
apparatuur, de door de regeleenheid opgeslagen sto-
ringscodes en de specifieke parameters voor de diagnose
en werking van de motor te lezen.
Deze controle kan ook worden uitgevoerd door de ver-
keerspolitie.
BELANGRIJK Na het verhelpen van de storing moet het
Fiat Servicenetwerk voor een complete controle van het
systeem, tests uitvoeren op een testbank en, zo nodig, een
proefrit maken die eventueel een langere afstand kan om-
vatten.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als u de contactsleutel in stand MAR
draait en het lampje
Ugaat niet branden
of het gaat branden of knipperen tijdens het rij-
den (op enkele uitvoeringen verschijnt ook een
melding op het display), wendt u dan zo snel mo-
gelijk tot het Fiat Servicenetwerk. De werking van
het lampje
Ukan met speciale apparatuur door
de verkeerspolitie gecontroleerd worden. Houdt
u aan de wetgeving van het land waarin u rijdt.
ATTENTIE!
SPEED BLOCK
(voor bepaalde uitvoeringen/markten)
De auto is uitgerust met een snelheidsbegrenzer die op
verzoek van de gebruiker kan worden ingesteld op een van
de volgende 4 waarden: 90, 100, 110, 130 km/h.
Wendt u tot het Fiat Servicenetwerk om deze functie te
laten in-/uitschakelen.
Na de instelling zal er op de voorruit een sticker worden
aangebracht waarop de ingestelde maximum snelheid staat
aangegeven.
ATTENTIE De snelheidsmeter kan vanwege wettelijke
voorschriften, een hogere dan de werkelijke maximum
snelheid, die door de dealer is ingesteld, aangegeven.

103
F0V0077mfig. 102
❒klinkt ononderbroken als de afstand tot het obstakel
minder is dan ongeveer 30 cm en stopt onmiddellijk als
de afstand tot het obstakel groter wordt;
❒blijft constant als de afstand tot het obstakel constant
blijft.
STORINGSMELDINGEN
Een storing in de parkeersensoren wordt tijdens het in-
schakelen van de achteruit aangegeven door een geluids-
signaal met een duur van 3 seconden.
PA RKEERSENSOREN
Deze bevinden zich in de achterbumper fig. 102 en atten-
deren de bestuurder via een repeterend geluidssignaal op
de aanwezigheid van obstakels achter de auto.
ACTIVERING
De sensoren worden automatisch geactiveerd als de ach-
teruit wordt ingeschakeld.
Als de afstand tot het obstakel achter de auto kleiner
wordt, neemt de frequentie van het geluidssignaal toe.
AKOESTISCHE SIGNALEN
De frequentie van het geluidssignaal:
❒neemt toe als de afstand tot het obstakel kleiner wordt;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WERKING MET AANHANGER
De werking van de sensoren wordt automatisch uitge-
schakeld als de stekker van de elektrische kabel van de
aanhanger wordt aangesloten op de stekkerdoos van de
trekhaak.
De sensoren worden automatisch opnieuw ingeschakeld
als u de aanhangerstekker loskoppelt.
Voor een juiste werking van het systeem
mag er geen modder, vuil, sneeuw of ijs op
de sensoren zitten. Wees voorzichtig bij het reini-
gen van de sensoren om krassen of beschadigin-
gen te voorkomen; gebruik geen droge, grove of
harde doek. De sensoren moeten worden gereinigd
met schoon water, waaraan eventueel autosham-
poo is toegevoegd. In wastunnels waar gebruik
wordt gemaakt van stoom of hogedrukreiniging,
moeten de sensoren kort worden gereinigd. Houd
hierbij de spuitlans op meer dan 10 cm afstand.
ATTENTIE!

F0V0040mfig. 103
START&STOP-SYSTEEM
INLEIDING
Het Start&Stop-systeem zet automatisch de motor uit als
de auto stilstaat en start de motor zodra de bestuurder
weer wil gaan rijden.
Zo wordt de doelmatigheid van de auto vergroot door
een vermindering van het brandstofverbruik, de uitstoot
van schadelijke uitlaatgassen en de akoestische vervuiling.
Het systeem schakelt in iedere keer als de motor wordt
gestart.
WERKING
Uitschakelmethode van de motor
MET HANDGESCHAKELDE VERSNELLINGSBAK
Als auto stilstaat, wordt de motor uitgezet als de ver-
snellingspook in de vrijstand staat en het koppelingspedaal
is losgelaten.
104
ALGEMENE OPMERKINGEN
❒Controleer tijdens parkeermanoeuvres of zich geen
obstakels op of onder de sensoren bevinden.
❒Obstakels die zich dicht bij de achterkant van de auto
bevinden, worden onder bepaalde omstandigheden niet
door het systeem gesignaleerd en kunnen dus de au-
to beschadigen of zelf beschadigd worden.
❒De metingen van de sensoren kunnen beïnvloed wor-
den/zijn door beschadiging van de sensoren zelf, door
vuil, sneeuw of ijs op de sensoren of door ultrasone
systemen (bijv. luchtdrukremmen van vrachtwagens
of pneumatische hamers) die zich in de nabijheid
bevinden.
❒De parkeersensoren werken op de juiste wijze als de
achterdeuren gesloten zijn. Bij geopende achterdeuren
kunnen de sensoren verkeerde metingen geven: sluit
dus altijd de achterdeuren.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De verantwoordelijkheid tijdens het par-
keren en andere gevaarlijke handelingen
ligt altijd en overal bij de bestuurder. Controleer
als u de auto parkeert of zich geen personen (in
het bijzonder kinderen) of dieren in de buurt van
de auto bevinden. Het systeem moet als een hulp-
middel voor de bestuurder beschouwd worden. De
bestuurder moet tijdens eventueel gevaarlijke par-
keermanoeuvres altijd volledig zijn aandacht be-
houden, ook als deze met lage snelheid worden
uitgevoerd.
ATTENTIE!

105
MET AUTOMATISCH BEDIENDE
VERSNELLINGSBAK
De motor wordt uitgezet als u de auto stilzet met inge-
trapt rempedaal.
Als u de versnellingspook in stand N zet, blijft deze toe-
stand gehandhaafd zonder het rempedaal in te trappen.
Opmerking: De motor wordt uitsluitend automatisch uit-
gezet nadat sneller is gereden dan circa 10 km/h om het
herhaaldelijk uitzetten van de motor te voorkomen wan-
neer stapvoets wordt gereden.
Het uitzetten van de motor wordt, afhankelijk van de uit-
voering, aangegeven door het lampje fig. 103 op het display.
Startmethode van de motor
MET HANDGESCHAKELDE VERSNELLINGSBAK
Trap het koppelingspedaal in om de motor weer te starten.
MET AUTOMATISCH BEDIENDE
VERSNELLINGSBAK
Als de pook van de automatisch bediende versnellingsbak
in stand N staat, moet de pook in een willekeurige rijstand
worden geplaatst of anders het rempedaal worden losge-
laten of de versnellingspook in stand (
+), (–) of R worden
gezet.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0039mfig. 104
HANDMATIGE IN-/UITSCHAKELING
Het systeem kan worden in- of uitgeschakeld met de knop
A-fig. 104 die naast de handrem is geplaatst. Als het sys-
teem is uitgeschakeld, brandt het lampje op de knop.
Bovendien worden (voor bepaalde uitvoeringen/markten)
extra aanwijzingen gegeven op het display over de in- en
uitschakeling van het Start&Stop-systeem.
OMSTANDIGHEDEN WAARBIJ
DE MOTOR NIET WORDT UITGEZET
Als het systeem ingeschakeld is, dan wordt, vanwege com-
forteisen, ter beperking van de uitstoot en om veilig-
heidsredenen, de motor niet uitgezet onder de volgende
omstandigheden:
❒nog koude motor;
❒zeer lage buitentemperaturen;
❒onvoldoende opgeladen accu;

❒door het Start&Stop-systeem langer dan ongeveer
3 minuten uitgezette motor.
❒bij automatische airconditioning, zolang nog niet een
comfortabele temperatuur in het interieur is bereikt of
als de MAX-DEF-functie is ingeschakeld.
Met een ingeschakelde versnelling kan de motor alleen au-
tomatisch worden gestart als het koppelingspedaal geheel
wordt ingetrapt. Via het knipperen van het lampje fig. 103
op het instrumentenpaneel en, voor bepaalde uitvoerin-
gen/markten, een melding op het display wordt de be-
stuurder verzocht deze handeling uit te voeren.
Opmerking: Als het koppelingspedaal niet wordt ingetrapt
na 3 minuten na het uitzetten van de motor, is een her-
start van de motor alleen mogelijk met behulp van de con-
tactsleutel.
Opmerking: Als de motor ongewenst is afgeslagen, bij-
voorbeeld wanneer het koppelingspedaal te snel is losge-
laten bij een ingeschakelde versnelling, en het Start&Stop-
systeem is ingeschakeld, dan kan de motor gestart wor-
den door het koppelingspedaal helemaal in te trappen of
door de versnellingspook in de vrijstand te zetten.
VEILIGHEIDSINSTELLINGEN
Als de motor is uitgezet door het Start&Stop-systeem en
de bestuurder maakt de eigen veiligheidsgordel los en opent
het bestuurders- of passagiersportier, dan kan de motor
daarna alleen worden gestart m.b.v. de contactsleutel.
De bestuurder wordt op deze situatie geattendeerd door
een geluidssignaal, het knipperen van het lampje fig. 103 op
het instrumentenpaneel en, voor bepaalde uitvoerin-
gen/markten, een melding op het display.
106
❒ingeschakelde achterruitverwarming;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒tijdens regeneratie van het roetfilter (alleen dieseluit-
voeringen);
❒geopend bestuurdersportier;
❒niet omgelegde veiligheidsgordel van bestuurder;
❒ingeschakelde achteruit (bijv. bij inparkeren);
❒bij automatische airconditioning, zolang nog niet een
comfortabele temperatuur in het interieur is bereikt of
als de MAX-DEF-functie is ingeschakeld;
❒in de eerste gebruiksperiode als het systeem zichzelf
instelt.
In bovengenoemde gevallen gaat het lampje fig. 103 op het
instrumentenpaneel knipperen en verschijnt er, voor be-
paalde uitvoeringen/markten, informatie op het display.
OMSTANDIGHEDEN VOOR HET
HERSTARTEN VAN DE MOTOR
Vanwege comforteisen, beperking van de uitstoot en om
veiligheidsredenen kan de motor weer automatisch wor-
den gestart, zonder ingrijpen van de bestuurder, onder de
volgende omstandigheden:
❒onvoldoende opgeladen accu;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒beperkte onderdruk in het remsysteem (bijvoorbeeld
na herhaaldelijk intrappen van het rempedaal);
❒auto in beweging (bijvoorbeeld wanneer bergafwaarts
wordt gereden);
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
