FIAT DOBLO COMBI 2014 Instructieboek (in Dutch)

127
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

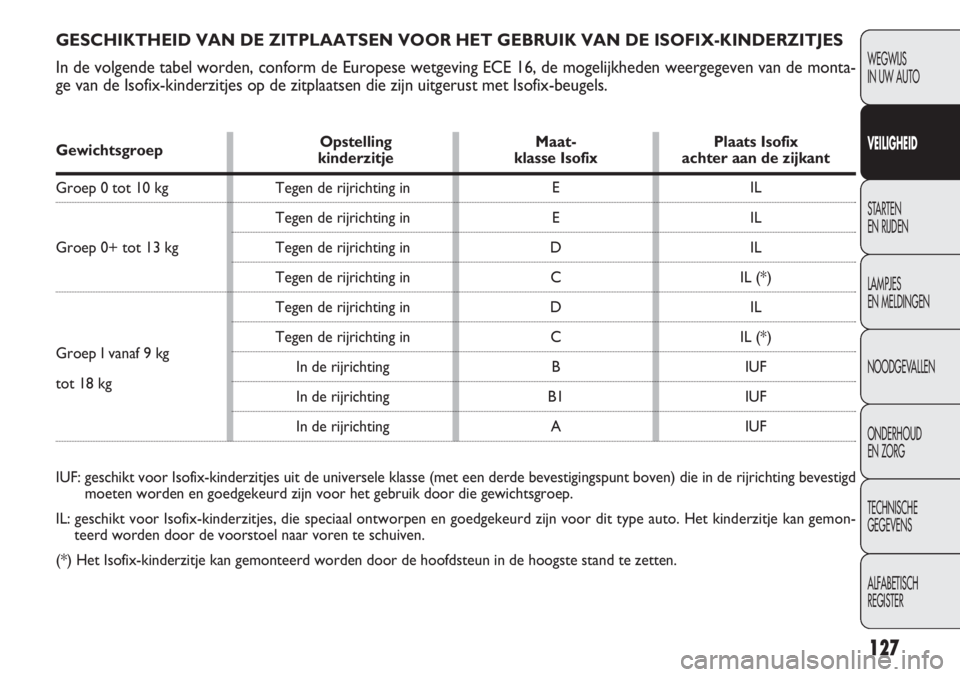

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN DE ISOFIX-KINDERZITJES
In de volgende tabel worden, conform de Europese wetgeving ECE 16, de mogelijkheden weergegeven van de monta-
ge van de Isofix-kinderzitjes op de zitplaatsen die zijn uitgerust met Isofix-beugels.
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL (*)
IL
IL (*)
IUF
IUF
IUF GewichtsgroepOpstelling Maat- Plaats Isofix
kinderzitje klasse Isofix achter aan de zijkant
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
GroepIvanaf9kg
tot 18 kg
IUF: geschikt voor Isofix-kinderzitjes uit de universele klasse (met een derde bevestigingspunt boven) die in de rijrichting bevestigd
moeten worden en goedgekeurd zijn voor het gebruik door die gewichtsgroep.
IL: geschikt voor Isofix-kinderzitjes, die speciaal ontworpen en goedgekeurd zijn voor dit type auto. Het kinderzitje kan gemon-
teerd worden door de voorstoel naar voren te schuiven.
(*) Het Isofix-kinderzitje kan gemonteerd worden door de hoofdsteun in de hoogste stand te zetten.Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
Tegen de rijrichting in
In de rijrichting
In de rijrichting
In de rijrichting

128
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

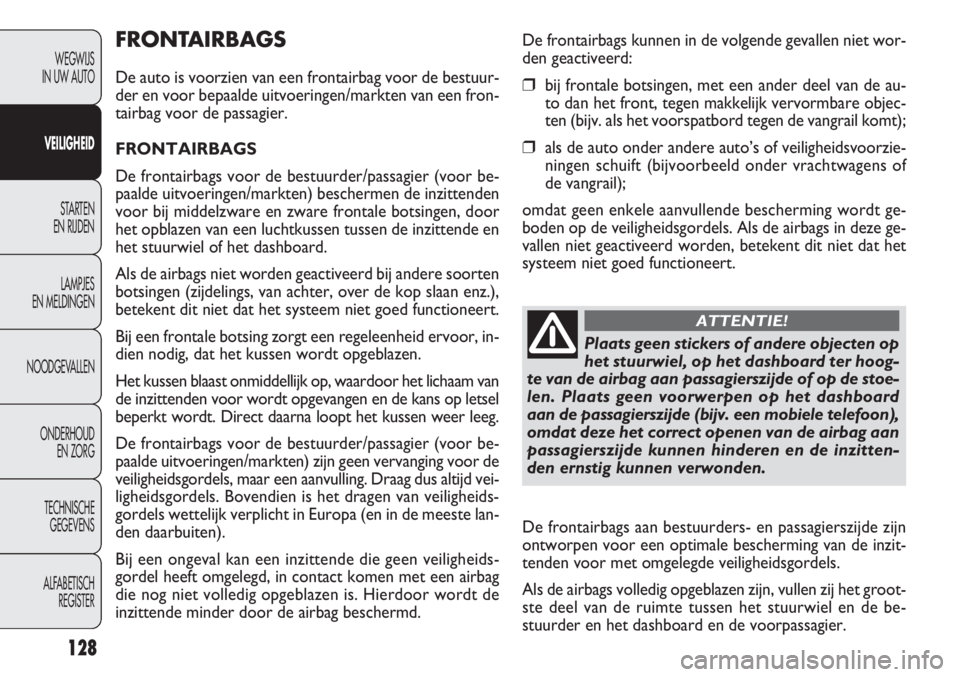

FRONTAIRBAGS
De auto is voorzien van een frontairbag voor de bestuur-
der en voor bepaalde uitvoeringen/markten van een fron-
tairbag voor de passagier.
FRONTAIRBAGS
De frontairbags voor de bestuurder/passagier (voor be-
paalde uitvoeringen/markten) beschermen de inzittenden
voor bij middelzware en zware frontale botsingen, door
het opblazen van een luchtkussen tussen de inzittende en
het stuurwiel of het dashboard.
Als de airbags niet worden geactiveerd bij andere soorten
botsingen (zijdelings, van achter, over de kop slaan enz.),
betekent dit niet dat het systeem niet goed functioneert.
Bij een frontale botsing zorgt een regeleenheid ervoor, in-
dien nodig, dat het kussen wordt opgeblazen.
Het kussen blaast onmiddellijk op, waardoor het lichaam van
de inzittenden voor wordt opgevangen en de kans op letsel
beperkt wordt. Direct daarna loopt het kussen weer leeg.
De frontairbags voor de bestuurder/passagier (voor be-
paalde uitvoeringen/markten) zijn geen vervanging voor de
veiligheidsgordels, maar een aanvulling. Draag dus altijd vei-
ligheidsgordels. Bovendien is het dragen van veiligheids-
gordels wettelijk verplicht in Europa (en in de meeste lan-
den daarbuiten).
Bij een ongeval kan een inzittende die geen veiligheids-
gordel heeft omgelegd, in contact komen met een airbag
die nog niet volledig opgeblazen is. Hierdoor wordt de
inzittende minder door de airbag beschermd.De frontairbags kunnen in de volgende gevallen niet wor-
den geactiveerd:❒bij frontale botsingen, met een ander deel van de au-
to dan het front, tegen makkelijk vervormbare objec-
ten (bijv. als het voorspatbord tegen de vangrail komt);
❒als de auto onder andere auto’s of veiligheidsvoorzie-
ningen schuift (bijvoorbeeld onder vrachtwagens of
de vangrail);
omdat geen enkele aanvullende bescherming wordt ge-
boden op de veiligheidsgordels. Als de airbags in deze ge-
vallen niet geactiveerd worden, betekent dit niet dat het
systeem niet goed functioneert.
Plaats geen stickers of andere objecten op
het stuurwiel, op het dashboard ter hoog-
te van de airbag aan passagierszijde of op de stoe-
len. Plaats geen voorwerpen op het dashboard
aan de passagierszijde (bijv. een mobiele telefoon),
omdat deze het correct openen van de airbag aan
passagierszijde kunnen hinderen en de inzitten-
den ernstig kunnen verwonden.
ATTENTIE!
De frontairbags aan bestuurders- en passagierszijde zijn
ontworpen voor een optimale bescherming van de inzit-
tenden voor met omgelegde veiligheidsgordels.
Als de airbags volledig opgeblazen zijn, vullen zij het groot-
ste deel van de ruimte tussen het stuurwiel en de be-
stuurder en het dashboard en de voorpassagier.

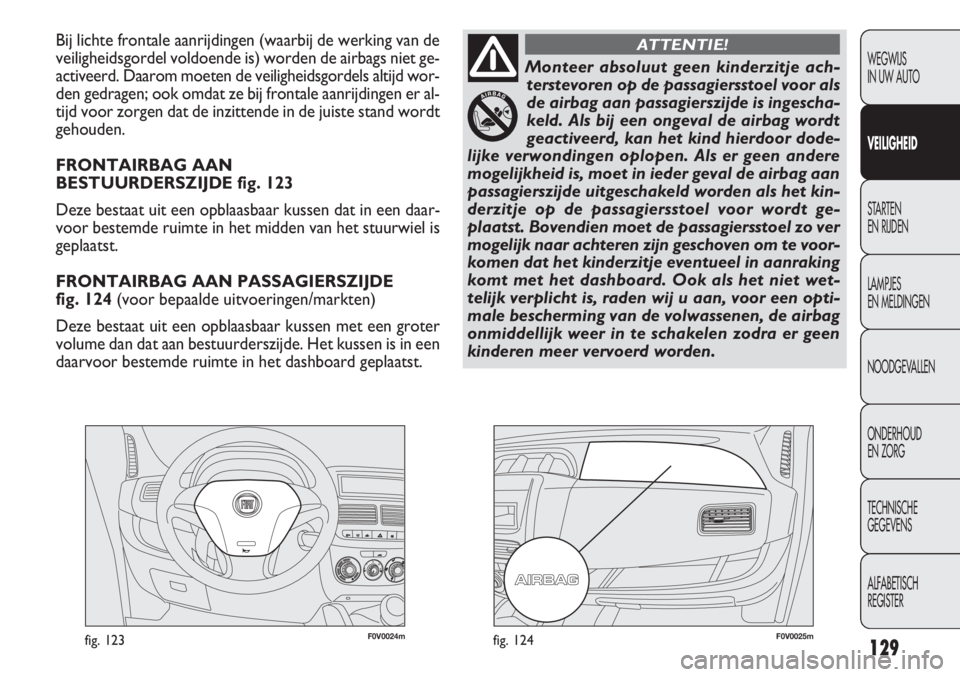

129
F0V0024mfig. 123F0V0025mfig. 124
Bij lichte frontale aanrijdingen (waarbij de werking van de
veiligheidsgordel voldoende is) worden de airbags niet ge-
activeerd. Daarom moeten de veiligheidsgordels altijd wor-
den gedragen; ook omdat ze bij frontale aanrijdingen er al-
tijd voor zorgen dat de inzittende in de juiste stand wordt
gehouden.
FRONTAIRBAG AAN
BESTUURDERSZIJDE fig. 123
Deze bestaat uit een opblaasbaar kussen dat in een daar-
voor bestemde ruimte in het midden van het stuurwiel is
geplaatst.
FRONTAIRBAG AAN PASSAGIERSZIJDE
fig. 124(voor bepaalde uitvoeringen/markten)
Deze bestaat uit een opblaasbaar kussen met een groter
volume dan dat aan bestuurderszijde. Het kussen is in een
daarvoor bestemde ruimte in het dashboard geplaatst.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Monteer absoluut geen kinderzitje ach-
terstevoren op de passagiersstoel voor als
de airbag aan passagierszijde is ingescha-
keld. Als bij een ongeval de airbag wordt
geactiveerd, kan het kind hierdoor dode-
lijke verwondingen oplopen. Als er geen andere
mogelijkheid is, moet in ieder geval de airbag aan
passagierszijde uitgeschakeld worden als het kin-
derzitje op de passagiersstoel voor wordt ge-
plaatst. Bovendien moet de passagiersstoel zo ver
mogelijk naar achteren zijn geschoven om te voor-
komen dat het kinderzitje eventueel in aanraking
komt met het dashboard. Ook als het niet wet-
telijk verplicht is, raden wij u aan, voor een opti-
male bescherming van de volwassenen, de airbag
onmiddellijk weer in te schakelen zodra er geen
kinderen meer vervoerd worden.
ATTENTIE!

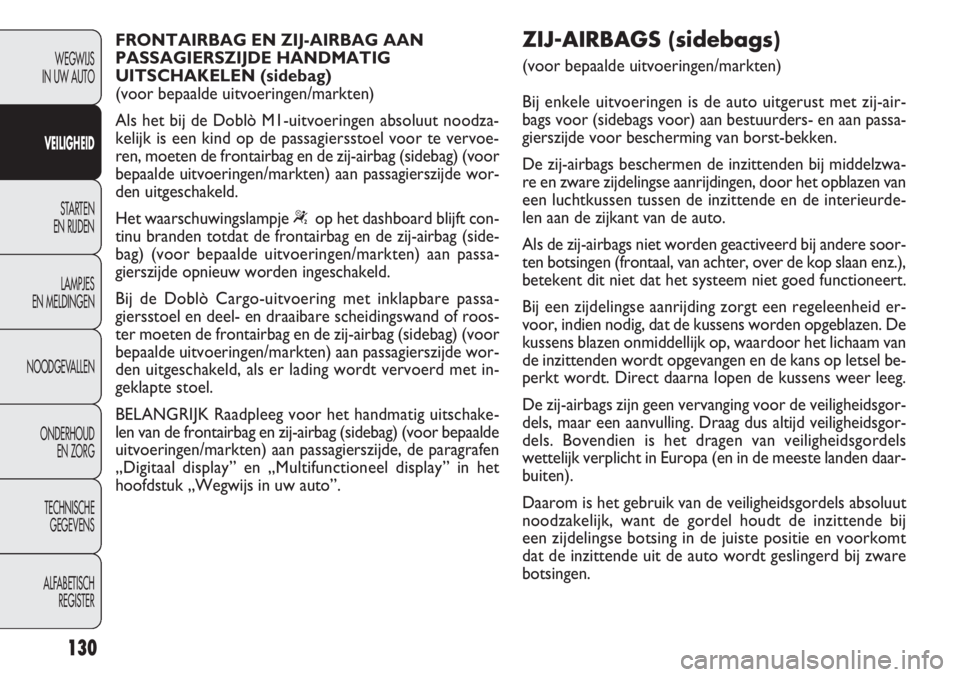

130
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
FRONTAIRBAG EN ZIJ-AIRBAG AAN
PASSAGIERSZIJDE HANDMATIG
UITSCHAKELEN (sidebag)
(voor bepaalde uitvoeringen/markten)
Als het bij de Doblò M1-uitvoeringen absoluut noodza-
kelijk is een kind op de passagiersstoel voor te vervoe-
ren, moeten de frontairbag en de zij-airbag (sidebag) (voor
bepaalde uitvoeringen/markten) aan passagierszijde wor-
den uitgeschakeld.
Het waarschuwingslampje
“op het dashboard blijft con-
tinu branden totdat de frontairbag en de zij-airbag (side-
bag) (voor bepaalde uitvoeringen/markten) aan passa-
gierszijde opnieuw worden ingeschakeld.
Bij de Doblò Cargo-uitvoering met inklapbare passa-
giersstoel en deel- en draaibare scheidingswand of roos-
ter moeten de frontairbag en de zij-airbag (sidebag) (voor
bepaalde uitvoeringen/markten) aan passagierszijde wor-
den uitgeschakeld, als er lading wordt vervoerd met in-
geklapte stoel.
BELANGRIJK Raadpleeg voor het handmatig uitschake-
len van de frontairbag en zij-airbag (sidebag) (voor bepaalde
uitvoeringen/markten) aan passagierszijde, de paragrafen
„Digitaal display” en „Multifunctioneel display” in het
hoofdstuk „Wegwijs in uw auto”.
ZIJ-AIRBAGS (sidebags)
(voor bepaalde uitvoeringen/markten)
Bij enkele uitvoeringen is de auto uitgerust met zij-air-
bags voor (sidebags voor) aan bestuurders- en aan passa-
gierszijde voor bescherming van borst-bekken.
De zij-airbags beschermen de inzittenden bij middelzwa-
re en zware zijdelingse aanrijdingen, door het opblazen van
een luchtkussen tussen de inzittende en de interieurde-
len aan de zijkant van de auto.
Als de zij-airbags niet worden geactiveerd bij andere soor-
ten botsingen (frontaal, van achter, over de kop slaan enz.),
betekent dit niet dat het systeem niet goed functioneert.
Bij een zijdelingse aanrijding zorgt een regeleenheid er-
voor, indien nodig, dat de kussens worden opgeblazen. De
kussens blazen onmiddellijk op, waardoor het lichaam van
de inzittenden wordt opgevangen en de kans op letsel be-
perkt wordt. Direct daarna lopen de kussens weer leeg.
De zij-airbags zijn geen vervanging voor de veiligheidsgor-
dels, maar een aanvulling. Draag dus altijd veiligheidsgor-
dels. Bovendien is het dragen van veiligheidsgordels
wettelijk verplicht in Europa (en in de meeste landen daar-
buiten).
Daarom is het gebruik van de veiligheidsgordels absoluut
noodzakelijk, want de gordel houdt de inzittende bij
een zijdelingse botsing in de juiste positie en voorkomt
dat de inzittende uit de auto wordt geslingerd bij zware
botsingen.

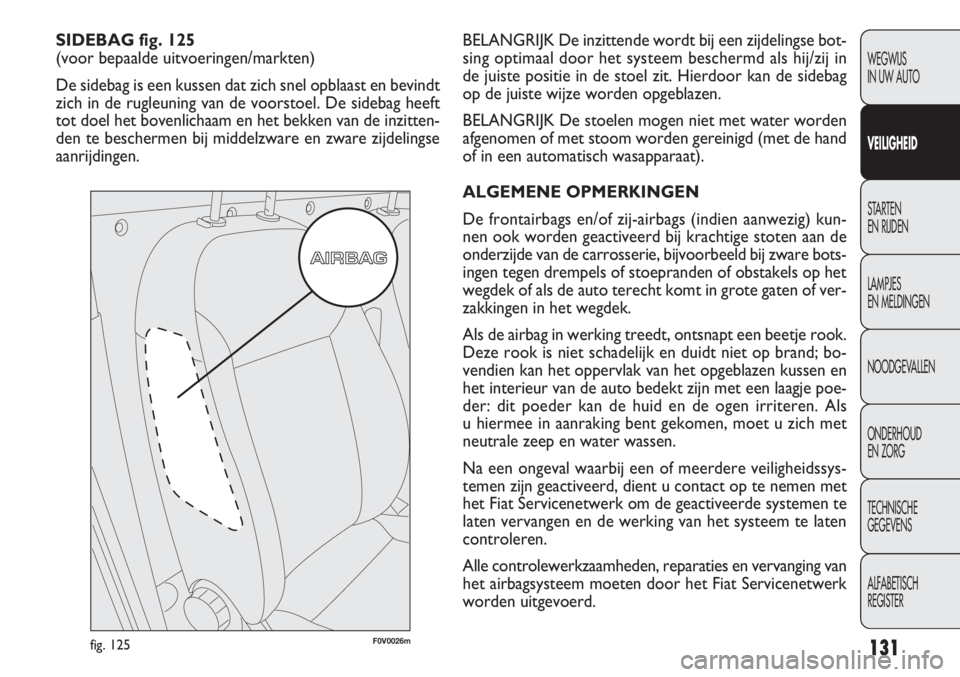

131
BELANGRIJK De inzittende wordt bij een zijdelingse bot-
sing optimaal door het systeem beschermd als hij/zij in
de juiste positie in de stoel zit. Hierdoor kan de sidebag
op de juiste wijze worden opgeblazen.
BELANGRIJK De stoelen mogen niet met water worden
afgenomen of met stoom worden gereinigd (met de hand
of in een automatisch wasapparaat).
ALGEMENE OPMERKINGEN
De frontairbags en/of zij-airbags (indien aanwezig) kun-
nen ook worden geactiveerd bij krachtige stoten aan de
onderzijde van de carrosserie, bijvoorbeeld bij zware bots-
ingen tegen drempels of stoepranden of obstakels op het
wegdek of als de auto terecht komt in grote gaten of ver-
zakkingen in het wegdek.
Als de airbag in werking treedt, ontsnapt een beetje rook.
Deze rook is niet schadelijk en duidt niet op brand; bo-
vendien kan het oppervlak van het opgeblazen kussen en
het interieur van de auto bedekt zijn met een laagje poe-
der: dit poeder kan de huid en de ogen irriteren. Als
u hiermee in aanraking bent gekomen, moet u zich met
neutrale zeep en water wassen.
Na een ongeval waarbij een of meerdere veiligheidssys-
temen zijn geactiveerd, dient u contact op te nemen met
het Fiat Servicenetwerk om de geactiveerde systemen te
laten vervangen en de werking van het systeem te laten
controleren.
Alle controlewerkzaamheden, reparaties en vervanging van
het airbagsysteem moeten door het Fiat Servicenetwerk
worden uitgevoerd. SIDEBAG fig. 125
(voor bepaalde uitvoeringen/markten)
De sidebag is een kussen dat zich snel opblaast en bevindt
zich in de rugleuning van de voorstoel. De sidebag heeft
tot doel het bovenlichaam en het bekken van de inzitten-
den te beschermen bij middelzware en zware zijdelingse
aanrijdingen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0026mfig. 125

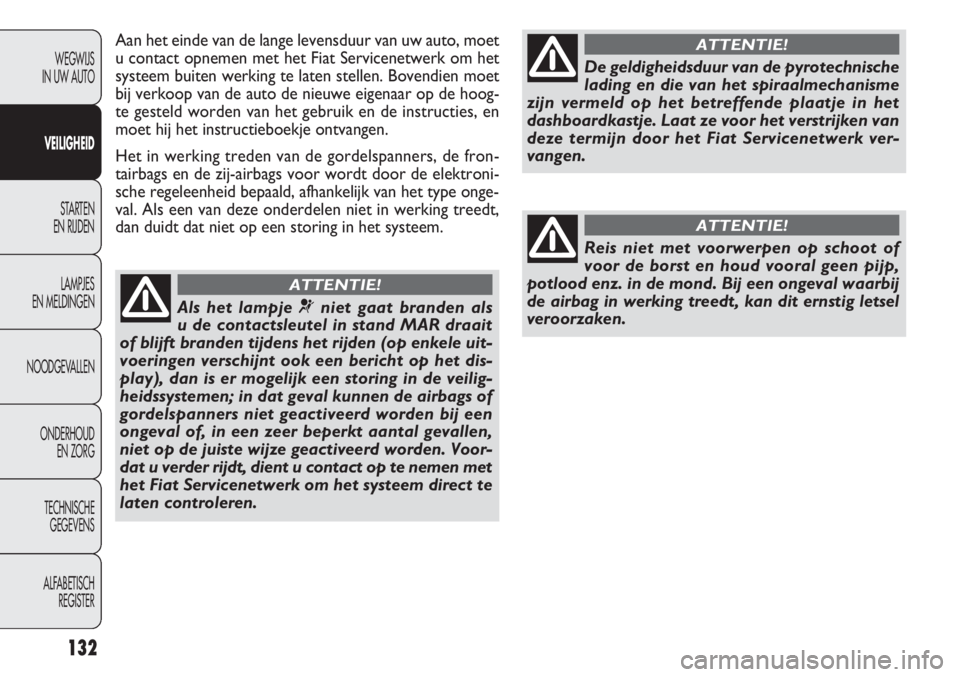

132
Aan het einde van de lange levensduur van uw auto, moet
u contact opnemen met het Fiat Servicenetwerk om het
systeem buiten werking te laten stellen. Bovendien moet
bij verkoop van de auto de nieuwe eigenaar op de hoog-
te gesteld worden van het gebruik en de instructies, en
moet hij het instructieboekje ontvangen.
Het in werking treden van de gordelspanners, de fron-
tairbags en de zij-airbags voor wordt door de elektroni-
sche regeleenheid bepaald, afhankelijk van het type onge-
val. Als een van deze onderdelen niet in werking treedt,
dan duidt dat niet op een storing in het systeem.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het lampje ¬niet gaat branden als
u de contactsleutel in stand MAR draait
of blijft branden tijdens het rijden (op enkele uit-
voeringen verschijnt ook een bericht op het dis-
play), dan is er mogelijk een storing in de veilig-
heidssystemen; in dat geval kunnen de airbags of
gordelspanners niet geactiveerd worden bij een
ongeval of, in een zeer beperkt aantal gevallen,
niet op de juiste wijze geactiveerd worden. Voor-
dat u verder rijdt, dient u contact op te nemen met
het Fiat Servicenetwerk om het systeem direct te
laten controleren.
ATTENTIE!
De geldigheidsduur van de pyrotechnische
lading en die van het spiraalmechanisme
zijn vermeld op het betreffende plaatje in het
dashboardkastje. Laat ze voor het verstrijken van
deze termijn door het Fiat Servicenetwerk ver-
vangen.
ATTENTIE!
Reis niet met voorwerpen op schoot of
voor de borst en houd vooral geen pijp,
potlood enz. in de mond. Bij een ongeval waarbij
de airbag in werking treedt, kan dit ernstig letsel
veroorzaken.
ATTENTIE!

133
BENZINEMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒trap het koppelingspedaal geheel in, zonder het gas-
pedaal in te trappen;
❒draai de contactsleutel in stand AVV en laat de sleutel
los zodra de motor is aangeslagen.
Als de motor bij de eerste poging niet aanslaat, moet u de
sleutel terugdraaien in stand STOP voordat u opnieuw
start.
Als met de contactsleutel in stand MAR het lampje
Y
op het instrumentenpaneel samen met het lampje Ublijft
branden, raden wij u aan de sleutel in stand STOP te draai-
en en vervolgens weer in stand MAR; als het lampje nog
steeds blijft branden, probeer het dan met de andere ge-
leverde sleutels. Als de motor nog niet aanslaat, voer dan
zelf een noodstart uit (zie „Noodstart” in het hoofdstuk
„Noodgevallen”) en wendt u tot het Fiat Servicenetwerk.
MOTOR STARTEN
De auto is uitgerust met een elektronische startblokke-
ring: zie bij startproblemen de paragraaf „Fiat CODE-sys-
teem” in het hoofdstuk „Dashboard en bediening”.
Direct na het starten van de motor, vooral als de auto lan-
gere tijd niet is gebruikt, kan de motor iets meer geluid
produceren. Dit geluid, dat niet schadelijk is voor de wer-
king van de motor, wordt veroorzaakt door de hydrauli-
sche klepstoters: het distributiesysteem op de benzine-
motor van de auto, dat bijdraagt aan een vermindering van
de onderhoudswerkzaamheden.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STARTEN EN RIJDEN
Het verdient aanbeveling om gedurende de
eerste kilometers niet de maximale pres-
taties van uw auto te eisen (bijv. snel ac-
celereren, langdurig rijden met hoge toerentallen,
krachtig remmen enz.).
Laat de contactsleutel niet in stand MAR
staan als de motor stilstaat, zodat de accu
niet onnodig wordt ontladen.
Het is zeer gevaarlijk om de motor in af-
gesloten ruimten te laten draaien. De mo-
tor verbruikt zuurstof en produceert kooldioxi-
de, koolmonoxide en andere giftige gassen.
ATTENTIE!

134
DIESELMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒draai de contactsleutel in stand MAR: op het instru-
mentenpaneel gaan de controlelampjes
Yen m
branden;
❒wacht tot de lampjes Yen mgedoofd zijn. Hoe
warmer de motor, hoe sneller het lampje dooft;
❒trap het koppelingspedaal geheel in, zonder het gas-
pedaal in te trappen;
❒draai de contactsleutel in stand AVV direct nadat het
lampje
mgedoofd is. Als u te lang wacht, zijn de voor-
gloeibougies weer afgekoeld.
Laat de sleutel los zodra de motor is aangeslagen.
BELANGRIJK Bij een koude motor mag het gaspedaal
niet worden ingetrapt als u de contactsleutel in stand
AVV draait.
Als de motor bij de eerste poging niet aanslaat, moet u de
sleutel terugdraaien in stand STOP voordat u opnieuw
start.
Als met de contactsleutel in stand MAR het lampje
Yblijft
branden, raden wij u aan de sleutel in stand STOP te draai-
en en vervolgens weer in stand MAR; als het lampje nog
steeds blijft branden, probeer het dan met de andere ge-
leverde sleutels. Als de motor nog niet aanslaat, wendt
u dan tot het Fiat Servicenetwerk.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het lampje mgedurende 60 seconden
gaat knipperen na het starten of tijdens een
langdurige startpoging, dan duidt dat op
een storing in het voorgloeisysteem. Als de motor
aanslaat, kunt u de auto op de gewone manier ge-
bruiken, maar wendt u zo snel mogelijk tot het Fiat
Servicenetwerk.
MOTOR OPWARMEN NA HET STARTEN
Ga als volgt te werk:
❒rijd rustig weg, laat de motor niet met hoge toeren-
tallen draaien en trap het gaspedaal niet bruusk in;
❒verlang de eerste kilometers geen maximale prestaties.
Wij raden u aan te wachten tot de wijzernaald van de
koelvloeistoftemperatuurmeter begint te bewegen.
NOODSTART
Als het lampje Yop het instrumentenpaneel constant blijft
branden, kan een noodstart worden uitgevoerd met de code die
op de CODE-card staat vermeld (zie het hoofdstuk „Noodge-
vallen”).

135
HANDREM
De handrem bevindt zich tussen de voorstoelen.
Om de handrem in te schakelen, moet u de hendel om-
hoog trekken zodat de auto blokkeert.
MOTOR UITZETTEN
Draai bij stationair draaiende motor de contactsleutel in
stand STOP.
BELANGRIJK Het is beter om de motor na een zware rit
even „op adem” te laten komen. Zet de motor niet on-
middellijk uit, maar laat hem even stationair draaien. Hier-
door kan de temperatuur in de motorruimte dalen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Probeer auto’s nooit te starten door ze aan
te duwen, te slepen of van een helling af
te laten rijden. Op die wijze kan er onver-
brande brandstof in de katalysator terechtkomen,
waardoor deze onherstelbaar zal beschadigen.
De auto moet geblokkeerd zijn als de
handrem enkele tanden is aangetrokken.
Als dit niet het geval is, laat dan het Fiat Service-
netwerk de handrem afstellen.
ATTENTIE!
Als de handrem is aangetrokken en de contactsleutel in
stand MAR staat, gaat op het instrumentenpaneel het
waarschuwingslampje
xbranden.
Handrem uitschakelen:
❒trek de hendel iets omhoog en druk op de ontgren-
delknop A-fig. 126;
❒houd knop A ingedrukt en laat de hendel zakken. Het
lampje
xop het instrumentenpaneel dooft.
Om onverwachtse bewegingen van de auto te voorko-
men, moet bij het bedienen van de handrem het rempe-
daal worden ingetrapt.

136
F0V0069mfig. 127
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0087mfig. 126

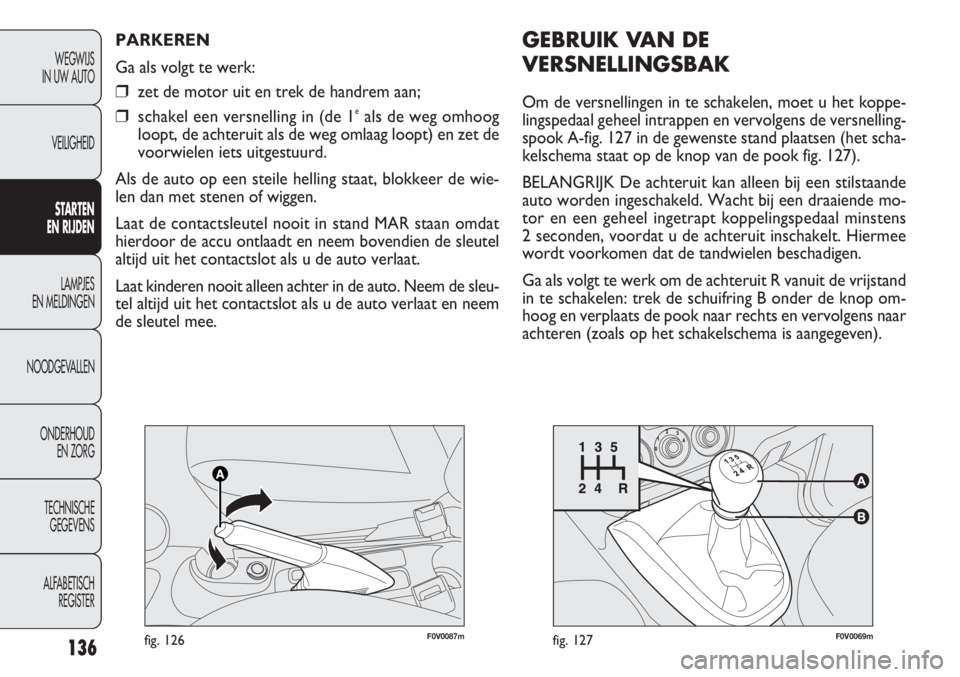

PARKEREN
Ga als volgt te werk:
❒zet de motor uit en trek de handrem aan;
❒schakel een versnelling in (de 1eals de weg omhoog
loopt, de achteruit als de weg omlaag loopt) en zet de
voorwielen iets uitgestuurd.
Als de auto op een steile helling staat, blokkeer de wie-
len dan met stenen of wiggen.
Laat de contactsleutel nooit in stand MAR staan omdat
hierdoor de accu ontlaadt en neem bovendien de sleutel
altijd uit het contactslot als u de auto verlaat.
Laat kinderen nooit alleen achter in de auto. Neem de sleu-
tel altijd uit het contactslot als u de auto verlaat en neem
de sleutel mee.
GEBRUIK VAN DE
VERSNELLINGSBAK
Om de versnellingen in te schakelen, moet u het koppe-
lingspedaal geheel intrappen en vervolgens de versnelling-
spook A-fig. 127 in de gewenste stand plaatsen (het scha-
kelschema staat op de knop van de pook fig. 127).
BELANGRIJK De achteruit kan alleen bij een stilstaande
auto worden ingeschakeld. Wacht bij een draaiende mo-
tor en een geheel ingetrapt koppelingspedaal minstens
2 seconden, voordat u de achteruit inschakelt. Hiermee
wordt voorkomen dat de tandwielen beschadigen.
Ga als volgt te werk om de achteruit R vanuit de vrijstand
in te schakelen: trek de schuifring B onder de knop om-
hoog en verplaats de pook naar rechts en vervolgens naar
achteren (zoals op het schakelschema is aangegeven).
