70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Wskaźnik prędkości maksymalnej
Wskaźnik prędkości maksymalnej opon zimowych
Wskaźnik obciążenia (nośność)
W przypadku użycia zintegrowanych kołpa-
ków kół mocowanych (za pomocą sprężyn)
na obręczy stalowej i opon nie zamontowanych fa-
brycznie, ale zakupionych po sprzedaży wyposażo-
nych w zabezpieczenie “Rim Protector ” - "Zabez-
pieczenie obręczy (r ys. 196), NIE montować kołpa-
ków kół. Użycie opon i kołpaków kół nie odpowied-
nich może spowodować niespodziewany spadek ci-
śnienia w oponie.
UWAGA
OPONY RIM ZABEZPIECZAJĄCE OBRĘCZ
rys. 196
F0V0217mrys.196
PRAWIDŁOWY ODCZYT OZNACZENIA
NA OBRĘCZY
Przykład: 6J × 15 ET43
6 = szerokość obręczy w calach 1.
J = profil krawędzi (występ boczny, na którym po-
winno opierać się obrzeże opony) 2.
15 = średnica osadzenia w calach (odpowiada średnicy
osadzenia opony, która ma być montowana) 3 = Ø.
ET43 =
osadzenie koła (odległość pomiędzy płaszczyzną opar-
cia tarczy/obręczy i osią symetrii obręczy koła).

228
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

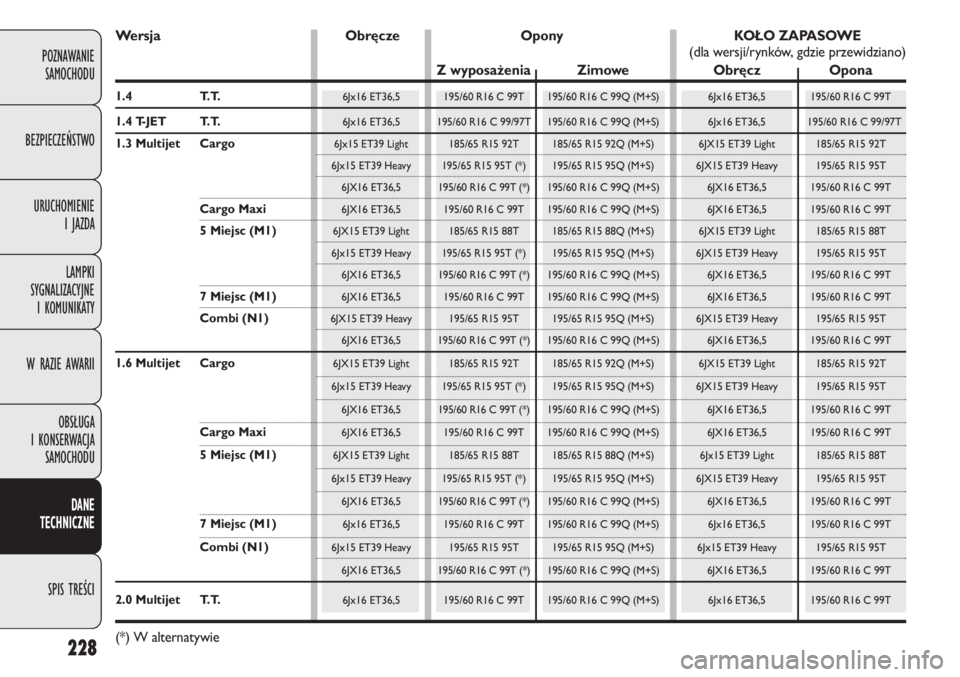

Wersja Obręcze Opony KOŁO ZAPASOWE
(dla wersji/rynków, gdzie przewidziano)
Z wyposażenia Zimowe Obręcz Opona
1 . 4 T. T.6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.4 T-JET T.T.6Jx16 ET36,5 195/60 R16 C 99/97T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99/97T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Miejsc (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Miejsc (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Miejsc (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Miejsc (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet T.T.6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) W alternatywie

229
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

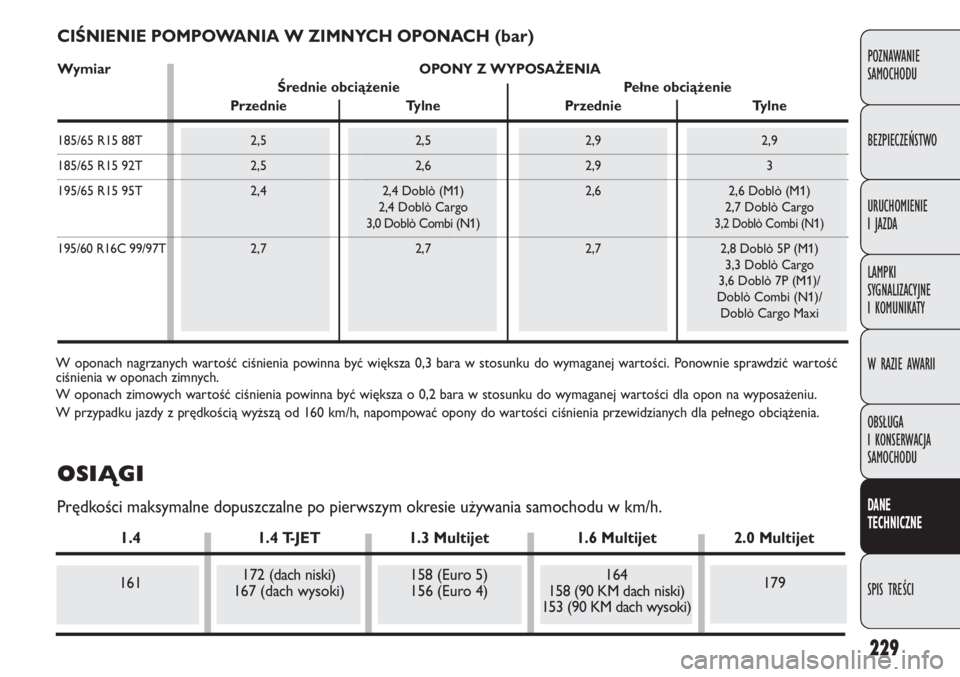

CIŚNIENIE POMPOWANIA W ZIMNYCH OPONACH (bar)
W oponach nagrzanych wartość ciśnienia powinna być większa 0,3 bara w stosunku do wymaganej wartości. Ponownie sprawdzić wartość
ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być większa o 0,2 bara w stosunku do wymaganej wartości dla opon na wyposażeniu.
W przypadku jazdy z prędkością wyższą od 160 km/h, napompować opony do wartości ciśnienia przewidzianych dla pełnego obciążenia.
Wymiar OPONY Z WYPOSAŻENIA
Średnie obciążenie Pełne obciążenie
Przednie Tylne Przednie Tylne
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99/97T2,7 2,7 2,7 2,8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò 7P (M1)/
Doblò Combi (N1)/
Doblò Cargo Maxi
OSIĄGI
Prędkości maksymalne dopuszczalne po pierwszym okresie używania samochodu w km/h.
1.4 1.4 T-JET 1.3 Multijet 1.6 Multijet 2.0 Multijet
161172 (dach niski) 158 (Euro 5) 164
179
167 (dach wysoki) 156 (Euro 4)158 (90 KM dach niski)
153 (90 KM dach wysoki)

230
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0182mrys. 197

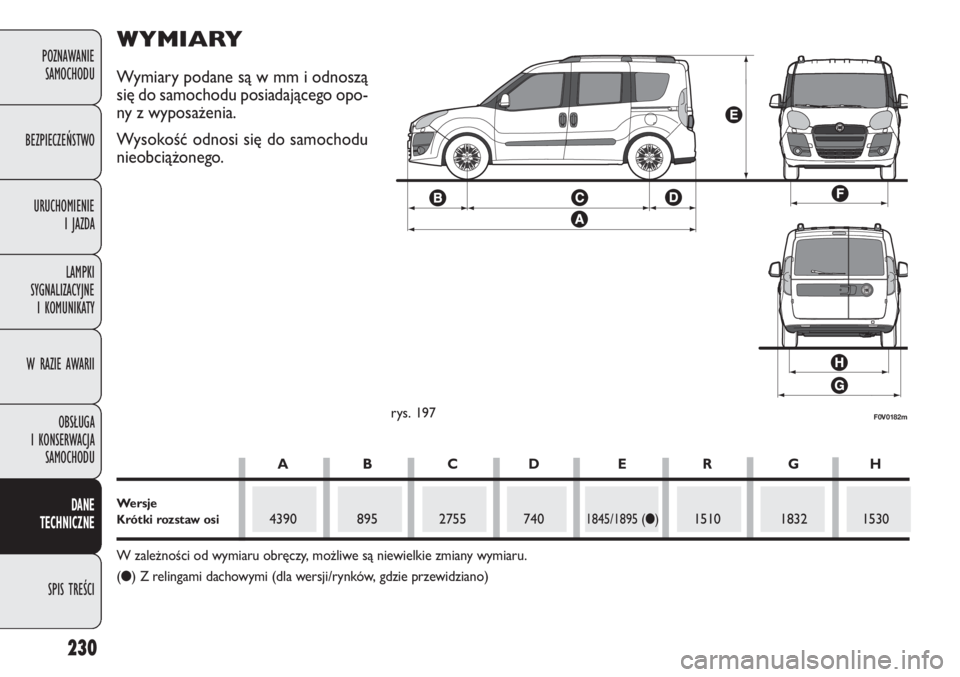

WYMIARY
Wymiary podane są w mm i odnoszą
się do samochodu posiadającego opo-
ny z wyposażenia.
Wysokość odnosi się do samochodu
nieobciążonego.
AB CD E R GH
WersjeKrótki rozstaw osi4390 895 2755 7401845/1895 (●)1510 1832 1530
W zależności od wymiaru obręczy, możliwe są niewielkie zmiany wymiaru.
(●) Z relingami dachowymi (dla wersji/rynków, gdzie przewidziano)

231
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0183mrys. 198

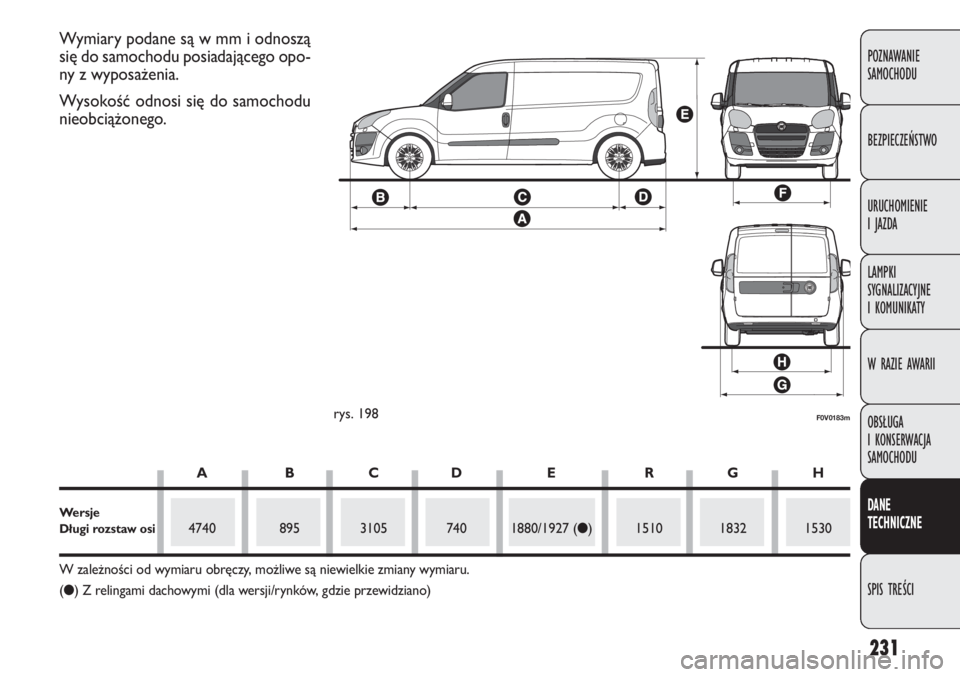

Wymiary podane są w mm i odnoszą
się do samochodu posiadającego opo-
ny z wyposażenia.
Wysokość odnosi się do samochodu
nieobciążonego.
ABCD E RGH
Wersje Długi rozstaw osi4740 895 3105 740 1880/1927 (●) 1510 1832 1530
W zależności od wymiaru obręczy, możliwe są niewielkie zmiany wymiaru.
(●) Z relingami dachowymi (dla wersji/rynków, gdzie przewidziano)

232
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0230mrys. 199

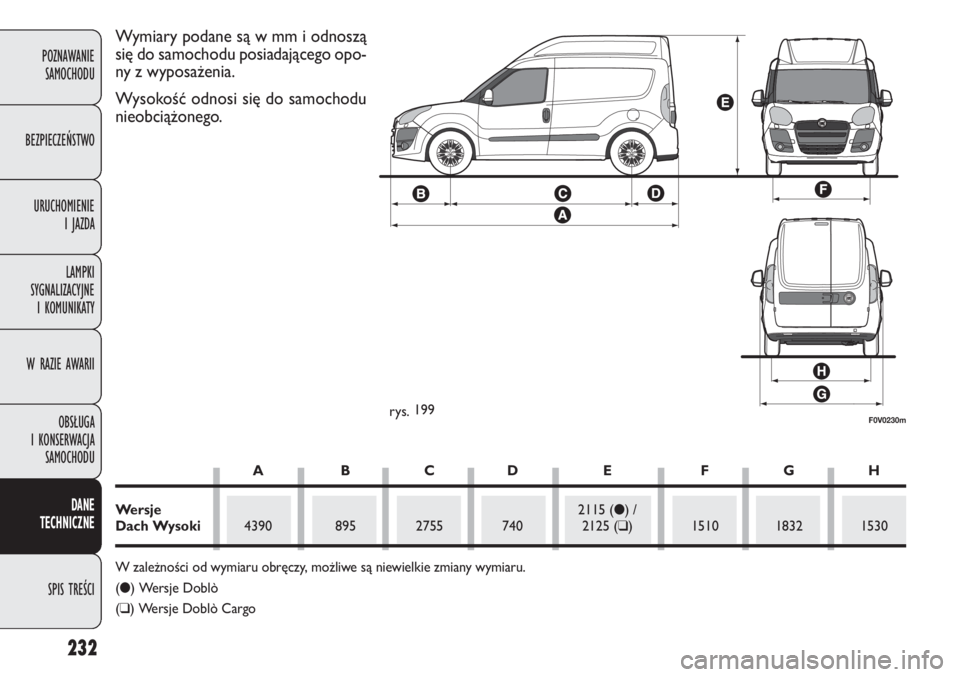

Wymiary podane są w mm i odnoszą
się do samochodu posiadającego opo-
ny z wyposażenia.
Wysokość odnosi się do samochodu
nieobciążonego.
ABCD E FGH
Wersje 2115 (●) /
Dach Wysoki4390 895 2755 740 2125 (❑) 1510 1832 1530
W zależności od wymiaru obręczy, możliwe są niewielkie zmiany wymiaru.
(●) Wersje Doblò
(❑) Wersje Doblò Cargo

233
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
1.4
1340
600
525
1090
1140
1940
1000
500
100
601490
615
540
1090
1140
2030
1000
500
100
601370
600
525
1075
1075
1970
1000
500
100
601410
600
525
1075
1075
2010
1300
500
100
601450
600
525
1120
1140
2050
1500
500
100
60
2.0 Multijet
1.6 Multijet 1.4 T-JET
1.3 Multijet

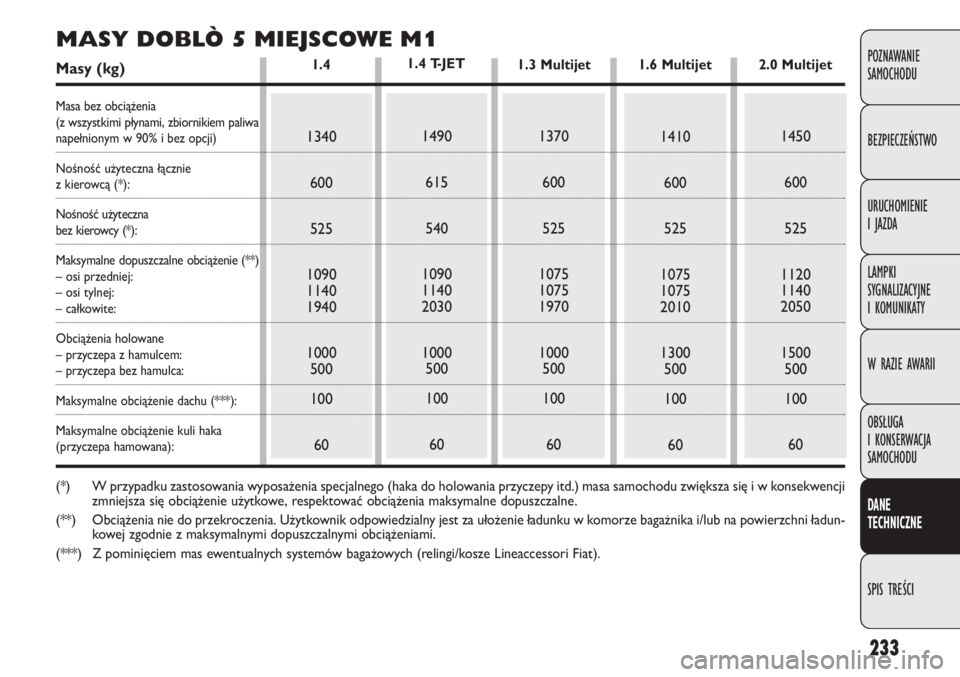

MASY DOBLÒ 5 MIEJSCOWE M1
Masy (kg)
Masa bez obciążenia
(z wszystkimi płynami, zbiornikiem paliwa
napełnionym w 90% i bez opcji)
Nośność użyteczna łącznie
z kierowcą (*):
Nośność użyteczna
bez kierowcy (*):
Maksymalne dopuszczalne obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu (***):
Maksymalne obciążenie kuli haka
(przyczepa hamowana):
(*) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa samochodu zwiększa się i w konsekwencji
zmniejsza się obciążenie użytkowe, respektować obciążenia maksymalne dopuszczalne.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładun-
kowej zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
(***) Z pominięciem mas ewentualnych systemów bagażowych (relingi/kosze Lineaccessori Fiat).

234
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
1430
780
705
1120
1450
2210
1000
500
–
60
1.4
1500
900
825
1120
1450
2400
1300
500
–
60
1.6 Multijet2.0 Multijet
1540
900
825
1120
1450
2440
1500
500
–
60

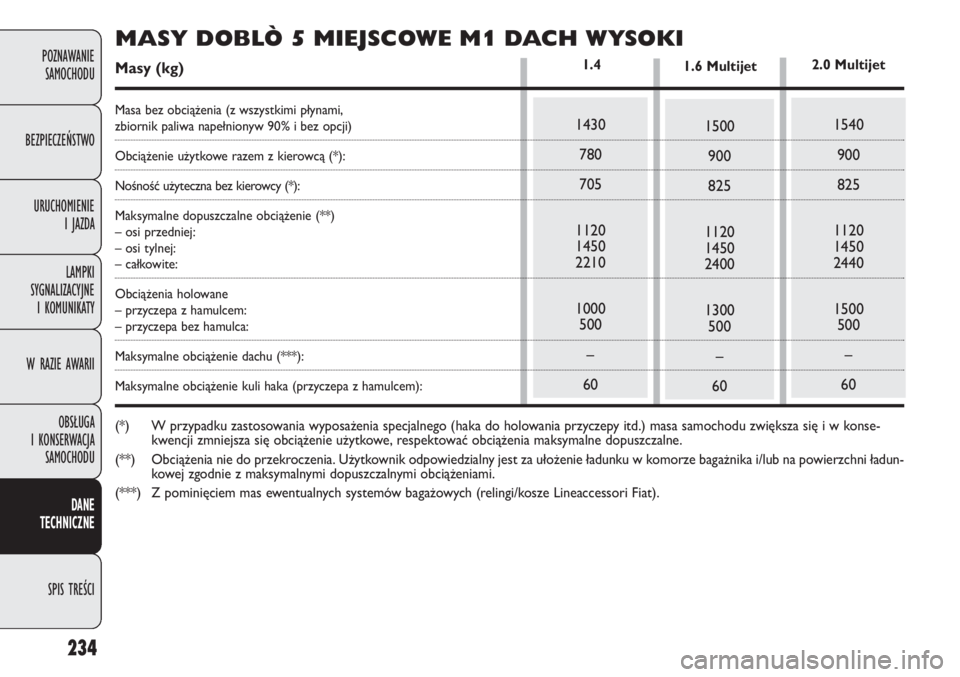

MASY DOBLÒ 5 MIEJSCOWE M1 DACH WYSOKI
Masy (kg)
Masa bez obciążenia (z wszystkimi płynami, zbiornik paliwa napełnionyw 90% i bez opcji)
Obciążenie użytkowe razem z kierowcą (*):
Nośność użyteczna bez kierowcy (*):
Maksymalne dopuszczalne obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu (***):
Maksymalne obciążenie kuli haka (przyczepa z hamulcem):
(*) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa samochodu zwiększa się i w konse-
kwencji zmniejsza się obciążenie użytkowe, respektować obciążenia maksymalne dopuszczalne.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładun-
kowej zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
(***) Z pominięciem mas ewentualnych systemów bagażowych (relingi/kosze Lineaccessori Fiat).

235
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
1480
685
610
1120
1140
2165
1500
500
100
60
1.4
1370
685
610
1090
1170
2055
1000
500
100
601490
720
645
1120
1160
2135
1000
500
100
601400
685
610
1090
1140
2085
1000
500
100
60
1.6 Multijet
1430
685
610
1090
1140
2115
1000
500
100
60
2.0 Multijet 1.3 Multijet 1.4 T-JET
MASY DOBLÒ 7 MIEJSCOWE M1
Masy (kg)
Masa bez obciążenia (z wszystkimi
płynami, zbiornikiem paliwa
napełnionym w 90% i bez opcji)
Nośność użyteczna łącznie
z kierowcą (*):
Nośność użyteczna bez
kierowcy (*):
Maksymalne dopuszczalne obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu (***):
Maksymalne obciążenie kuli haka
(przyczepa hamowana):
(*) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa samochodu zwiększa się i w konse-
kwencji zmniejsza się obciążenie użytkowe, respektować obciążenia maksymalne dopuszczalne.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładun-
kowej zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
(***) Z pominięciem mas ewentualnych systemów bagażowych (relingi/kosze Lineaccessori Fiat).

236
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
1460
710
635
1120
1450
2170
1500
500
100
60
1.4
1350
710
635
1090
1450
2060
1000
500
100
601500
800
725
1090
1450
2225
1000
500
100
601380
710
635
1090
1310
2090
1000
500
100
60
1.6 Multijet
1420
710
635
1090
1310
2130
1300
500
100
60
2.0 Multijet 1.3 Multijet 1.4 T-JET

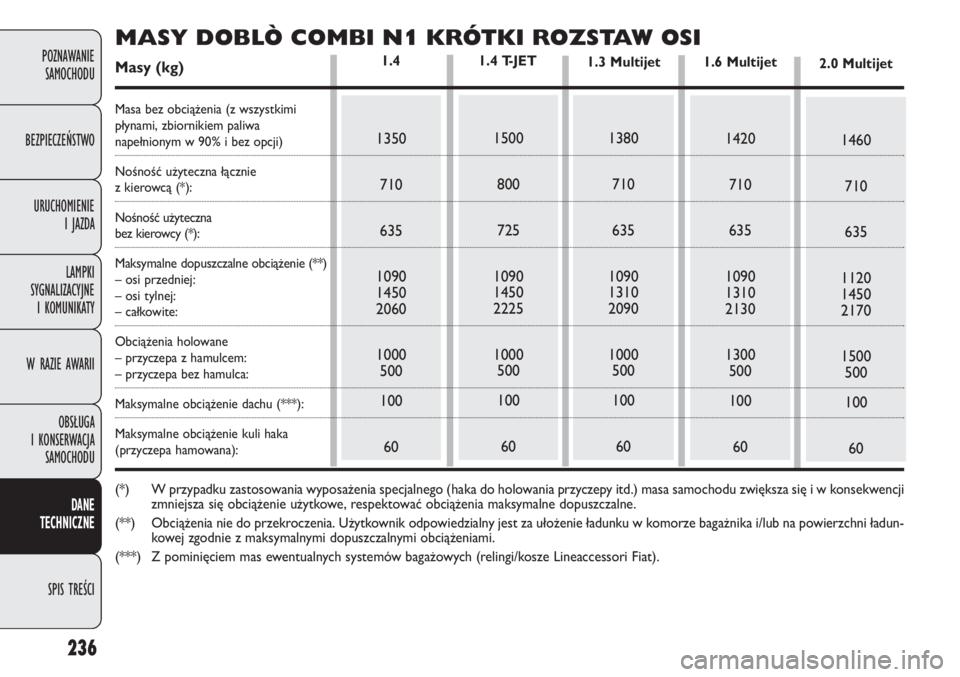

MASY DOBLÒ COMBI N1 KRÓTKI ROZSTAW OSI
Masy (kg)
Masa bez obciążenia (z wszystkimi
płynami, zbiornikiem paliwa
napełnionym w 90% i bez opcji)
Nośność użyteczna łącznie
z kierowcą (*):
Nośność użyteczna
bez kierowcy (*):
Maksymalne dopuszczalne obciążenie (**)
– osi przedniej:
– osi tylnej:
– całkowite:
Obciążenia holowane
– przyczepa z hamulcem:
– przyczepa bez hamulca:
Maksymalne obciążenie dachu (***):
Maksymalne obciążenie kuli haka
(przyczepa hamowana):
(*) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa samochodu zwiększa się i w konsekwencji
zmniejsza się obciążenie użytkowe, respektować obciążenia maksymalne dopuszczalne.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładun-
kowej zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
(***) Z pominięciem mas ewentualnych systemów bagażowych (relingi/kosze Lineaccessori Fiat).
