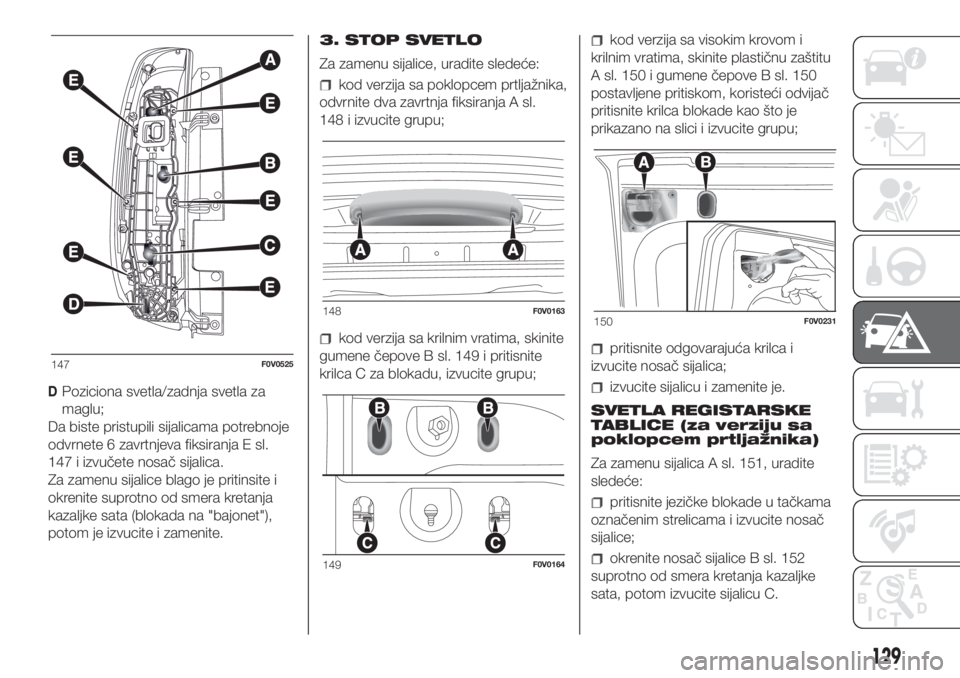

DPoziciona svetla/zadnja svetla za
maglu;
Da biste pristupili sijalicama potrebnoje
odvrnete 6 zavrtnjeva fiksiranja E sl.
147 i izvučete nosač sijalica.
Za zamenu sijalice blago je pritinsite i
okrenite suprotno od smera kretanja
kazaljke sata (blokada na "bajonet"),
potom je izvucite i zamenite.3. STOP SVETLO
Za zamenu sijalice, uradite sledeće:
kod verzija sa poklopcem prtljažnika,
odvrnite dva zavrtnja fiksiranja A sl.
148 i izvucite grupu;
kod verzija sa krilnim vratima, skinite
gumene čepove B sl. 149 i pritisnite
krilca C za blokadu, izvucite grupu;
kod verzija sa visokim krovom i
krilnim vratima, skinite plastičnu zaštitu
A sl. 150 i gumene čepove B sl. 150
postavljene pritiskom, koristeći odvijač
pritisnite krilca blokade kao što je
prikazano na slici i izvucite grupu;
pritisnite odgovarajuća krilca i
izvucite nosač sijalica;
izvucite sijalicu i zamenite je.
SVETLA REGISTARSKE
TABLICE (za verziju sa
poklopcem prtljažnika)
Za zamenu sijalica A sl. 151, uradite
sledeće:
pritisnite jezičke blokade u tačkama
označenim strelicama i izvucite nosač
sijalice;
okrenite nosač sijalice B sl. 152
suprotno od smera kretanja kazaljke
sata, potom izvucite sijalicu C.
147F0V0525
148F0V0163
149F0V0164
150F0V0231
129

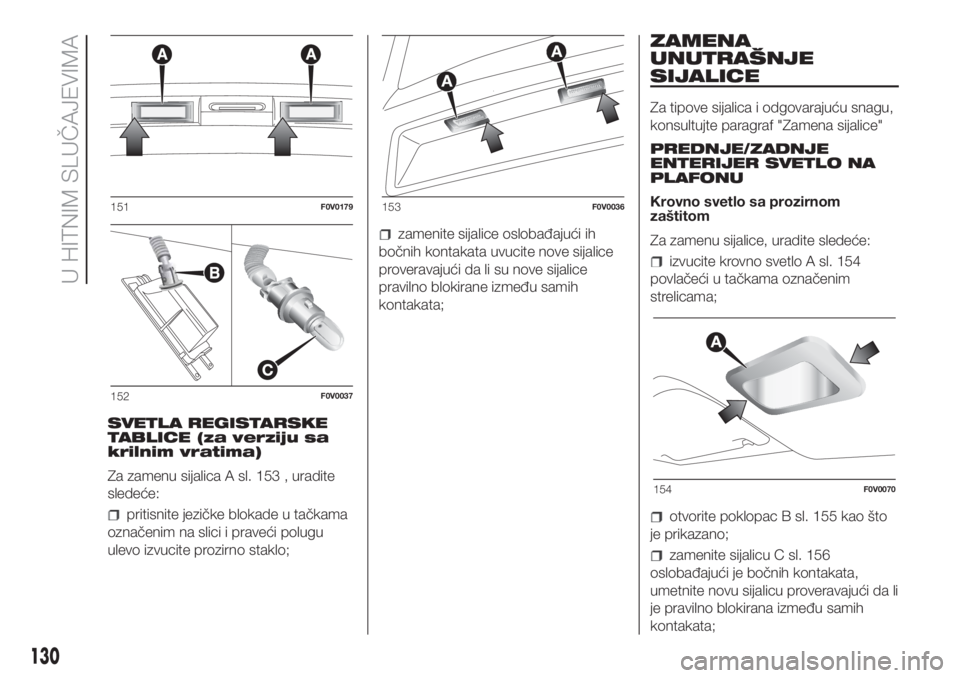

SVETLA REGISTARSKE
TABLICE (za verziju sa
krilnim vratima)
Za zamenu sijalica A sl. 153 , uradite
sledeće:
pritisnite jezičke blokade u tačkama
označenim na slici i praveći polugu
ulevo izvucite prozirno staklo;
zamenite sijalice oslobađajući ih
bočnih kontakata uvucite nove sijalice
proveravajući da li su nove sijalice
pravilno blokirane između samih
kontakata;
ZAMENA
UNUTRAŠNJE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice"
PREDNJE/ZADNJE
ENTERIJER SVETLO NA
PLAFONU
Krovno svetlo sa prozirnom
zaštitom
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 154
povlačeći u tačkama označenim
strelicama;
otvorite poklopac B sl. 155 kao što
je prikazano;
zamenite sijalicu C sl. 156
oslobađajući je bočnih kontakata,
umetnite novu sijalicu proveravajući da li
je pravilno blokirana između samih
kontakata;
151F0V0179
152F0V0037
153F0V0036
154F0V0070
130
U HITNIM SLUČAJEVIMA

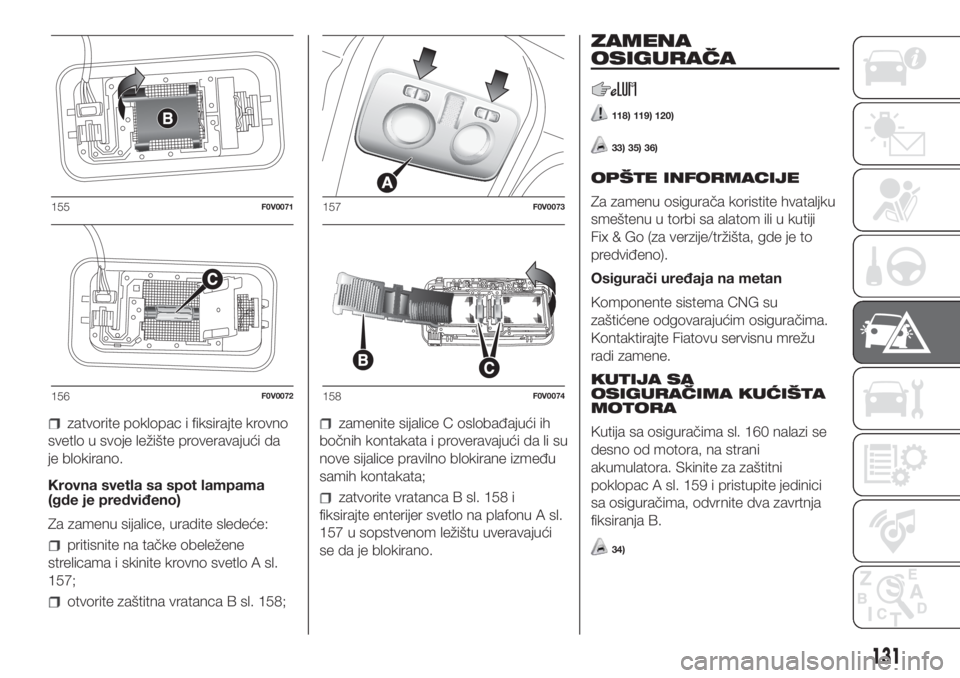

zatvorite poklopac i fiksirajte krovno
svetlo u svoje ležište proveravajući da
je blokirano.
Krovna svetla sa spot lampama
(gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
pritisnite na tačke obeležene
strelicama i skinite krovno svetlo A sl.
157;
otvorite zaštitna vratanca B sl. 158;
zamenite sijalice C oslobađajući ih
bočnih kontakata i proveravajući da li su
nove sijalice pravilno blokirane između
samih kontakata;
zatvorite vratanca B sl. 158 i
fiksirajte enterijer svetlo na plafonu A sl.
157 u sopstvenom ležištu uveravajući
se da je blokirano.
ZAMENA
OSIGURAČA
118) 119) 120)
33) 35) 36)
OPŠTE INFORMACIJE
Za zamenu osigurača koristite hvataljku
smeštenu u torbi sa alatom ili u kutiji
Fix & Go (za verzije/tržišta, gde je to
predviđeno).
Osigurači uređaja na metan
Komponente sistema CNG su
zaštićene odgovarajućim osiguračima.
Kontaktirajte Fiatovu servisnu mrežu
radi zamene.
KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
Kutija sa osiguračima sl. 160 nalazi se
desno od motora, na strani
akumulatora. Skinite za zaštitni
poklopac A sl. 159 i pristupite jedinici
sa osiguračima, odvrnite dva zavrtnja
fiksiranja B.
34)
155F0V0071
156F0V0072
157F0V0073
158F0V0074
131

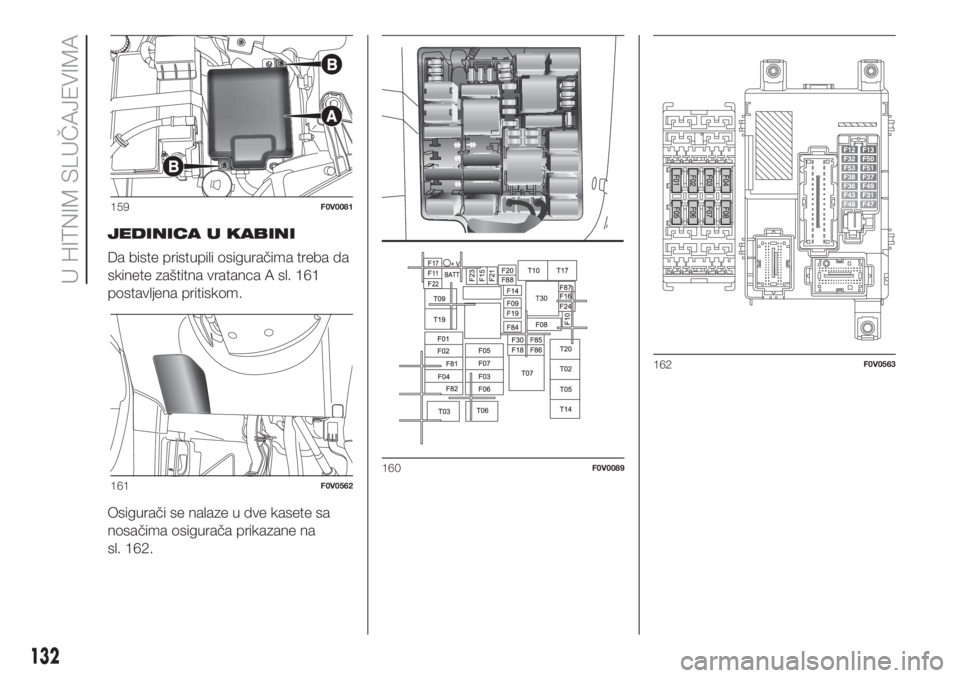

JEDINICA U KABINI
Da biste pristupili osiguračima treba da
skinete zaštitna vratanca A sl. 161
postavljena pritiskom.
Osigurači se nalaze u dve kasete sa
nosačima osigurača prikazane na
sl. 162.
159F0V0081
161F0V0562
160F0V0089
162F0V0563
132
U HITNIM SLUČAJEVIMA

Kutija sa osiguračima u prostoru motora
sl. 159 - sl. 160
ZAŠTIĆENI UREĐAJOSIGURAČ AMPER
Daljinski razdelnik otvaranja poklopca prtljažnika (verzija Cargo) F09 10
Jednotonski zvučni davačF10 10
Duga svetlaF14 15
Grejač staklaF20 30
Svetla za magluF30 15
Zadnja utičnicaF85 15
Utičnica u kabiniF86 15
133

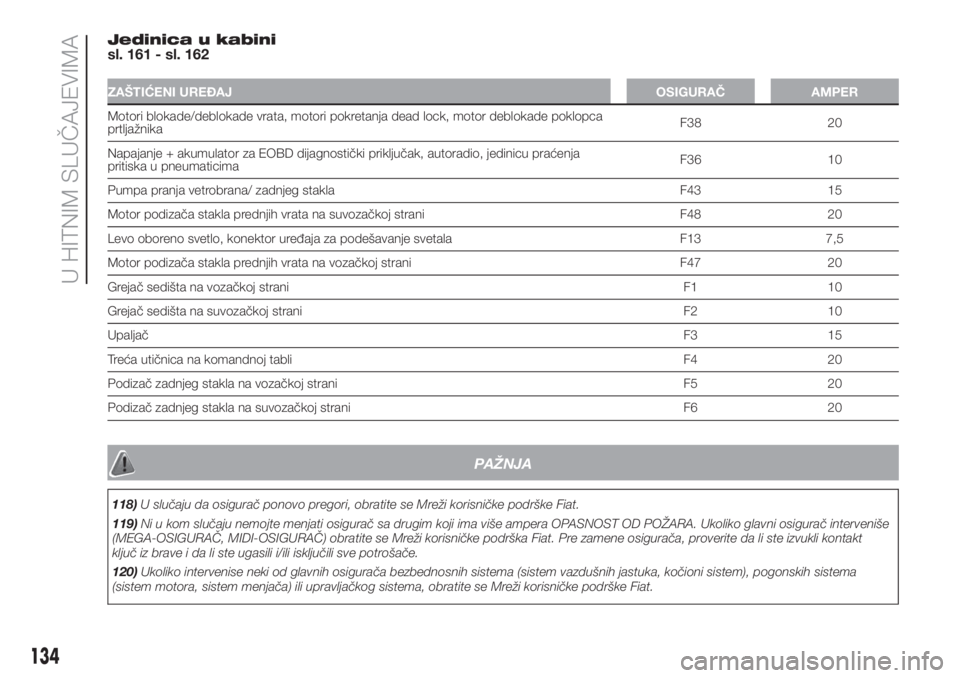

Jedinica u kabini
sl. 161 - sl. 162
ZAŠTIĆENI UREĐAJOSIGURAČ AMPER
Motori blokade/deblokade vrata, motori pokretanja dead lock, motor deblokade poklopca
prtljažnikaF38 20
Napajanje + akumulator za EOBD dijagnostički priključak, autoradio, jedinicu praćenja
pritiska u pneumaticimaF36 10
Pumpa pranja vetrobrana/ zadnjeg stakla F43 15
Motor podizača stakla prednjih vrata na suvozačkoj strani F48 20
Levo oboreno svetlo, konektor uređaja za podešavanje svetala F13 7,5
Motor podizača stakla prednjih vrata na vozačkoj strani F47 20
Grejač sedišta na vozačkoj strani F1 10
Grejač sedišta na suvozačkoj strani F2 10
UpaljačF3 15
Treća utičnica na komandnoj tabli F4 20
Podizač zadnjeg stakla na vozačkoj strani F5 20
Podizač zadnjeg stakla na suvozačkoj strani F6 20
PAŽNJA
118)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
119)Ni u kom slučaju nemojte menjati osigurač sa drugim koji ima više ampera OPASNOST OD POŽARA. Ukoliko glavni osigurač interveniše
(MEGA-OSIGURAČ, MIDI-OSIGURAČ) obratite se Mreži korisničke podrška Fiat. Pre zamene osigurača, proverite da li ste izvukli kontakt
ključ iz brave i da li ste ugasili i/ili isključili sve potrošače.
120)Ukoliko intervenise neki od glavnih osigurača bezbednosnih sistema (sistem vazdušnih jastuka, kočioni sistem), pogonskih sistema
(sistem motora, sistem menjača) ili upravljačkog sistema, obratite se Mreži korisničke podrške Fiat.
134
U HITNIM SLUČAJEVIMA

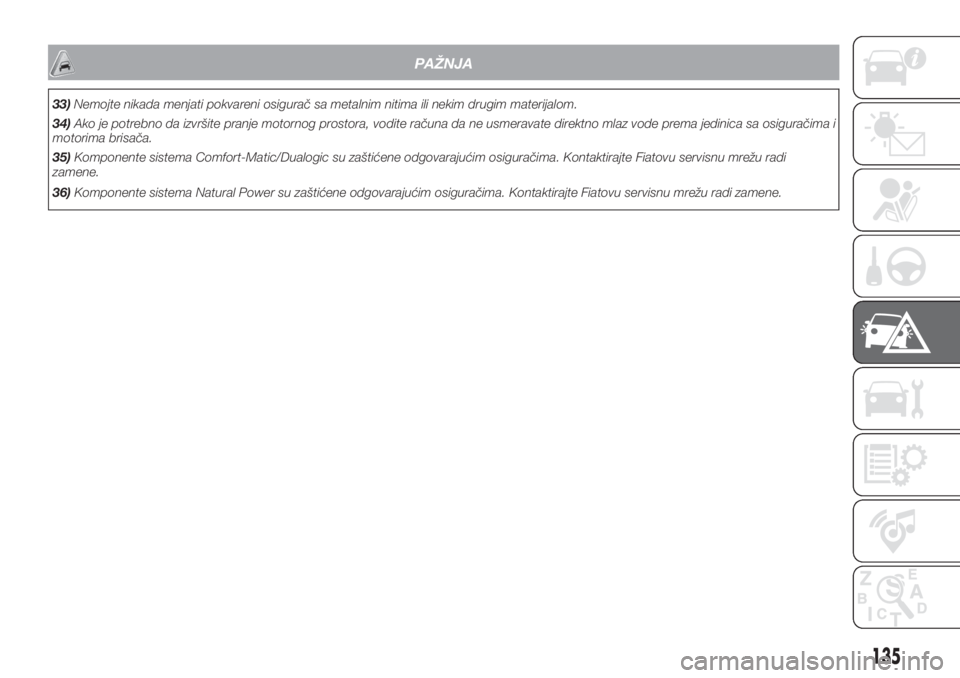

PAŽNJA
33)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
34)Ako je potrebno da izvršite pranje motornog prostora, vodite računa da ne usmeravate direktno mlaz vode prema jedinica sa osiguračima i
motorima brisača.
35)Komponente sistema Comfort-Matic/Dualogic su zaštićene odgovarajućim osiguračima. Kontaktirajte Fiatovu servisnu mrežu radi
zamene.
36)Komponente sistema Natural Power su zaštićene odgovarajućim osiguračima. Kontaktirajte Fiatovu servisnu mrežu radi zamene.
135

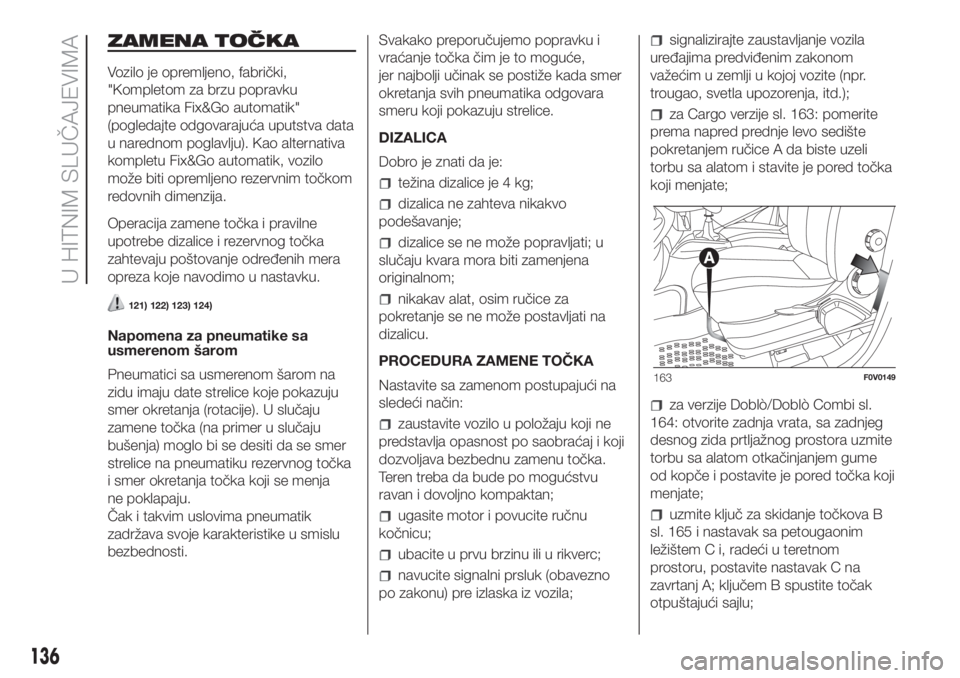

ZAMENA TOČKA
Vozilo je opremljeno, fabrički,
"Kompletom za brzu popravku
pneumatika Fix&Go automatik"
(pogledajte odgovarajuća uputstva data
u narednom poglavlju). Kao alternativa
kompletu Fix&Go automatik, vozilo
može biti opremljeno rezervnim točkom
redovnih dimenzija.
Operacija zamene točka i pravilne
upotrebe dizalice i rezervnog točka
zahtevaju poštovanje određenih mera
opreza koje navodimo u nastavku.
121) 122) 123) 124)
Napomena za pneumatike sa
usmerenom šarom
Pneumatici sa usmerenom šarom na
zidu imaju date strelice koje pokazuju
smer okretanja (rotacije). U slučaju
zamene točka (na primer u slučaju
bušenja) moglo bi se desiti da se smer
strelice na pneumatiku rezervnog točka
i smer okretanja točka koji se menja
ne poklapaju.
Čak i takvim uslovima pneumatik
zadržava svoje karakteristike u smislu
bezbednosti.Svakako preporučujemo popravku i
vraćanje točka čim je to moguće,
jer najbolji učinak se postiže kada smer
okretanja svih pneumatika odgovara
smeru koji pokazuju strelice.
DIZALICA
Dobro je znati da je:
težina dizalice je 4 kg;
dizalica ne zahteva nikakvo
podešavanje;
dizalice se ne može popravljati; u
slučaju kvara mora biti zamenjena
originalnom;
nikakav alat, osim ručice za
pokretanje se ne može postavljati na
dizalicu.
PROCEDURA ZAMENE TOČKA
Nastavite sa zamenom postupajući na
sledeći način:
zaustavite vozilo u položaju koji ne
predstavlja opasnost po saobraćaj i koji
dozvoljava bezbednu zamenu točka.
Teren treba da bude po mogućstvu
ravan i dovoljno kompaktan;
ugasite motor i povucite ručnu
kočnicu;
ubacite u prvu brzinu ili u rikverc;
navucite signalni prsluk (obavezno
po zakonu) pre izlaska iz vozila;
signalizirajte zaustavljanje vozila
uređajima predviđenim zakonom
važećim u zemlji u kojoj vozite (npr.
trougao, svetla upozorenja, itd.);
za Cargo verzije sl. 163: pomerite
prema napred prednje levo sedište
pokretanjem ručice A da biste uzeli
torbu sa alatom i stavite je pored točka
koji menjate;
za verzije Doblò/Doblò Combi sl.
164: otvorite zadnja vrata, sa zadnjeg
desnog zida prtljažnog prostora uzmite
torbu sa alatom otkačinjanjem gume
od kopče i postavite je pored točka koji
menjate;
uzmite ključ za skidanje točkova B
sl. 165 i nastavak sa petougaonim
ležištem C i, radeći u teretnom
prostoru, postavite nastavak C na
zavrtanj A; ključem B spustite točak
otpuštajući sajlu;
163F0V0149
136
U HITNIM SLUČAJEVIMA

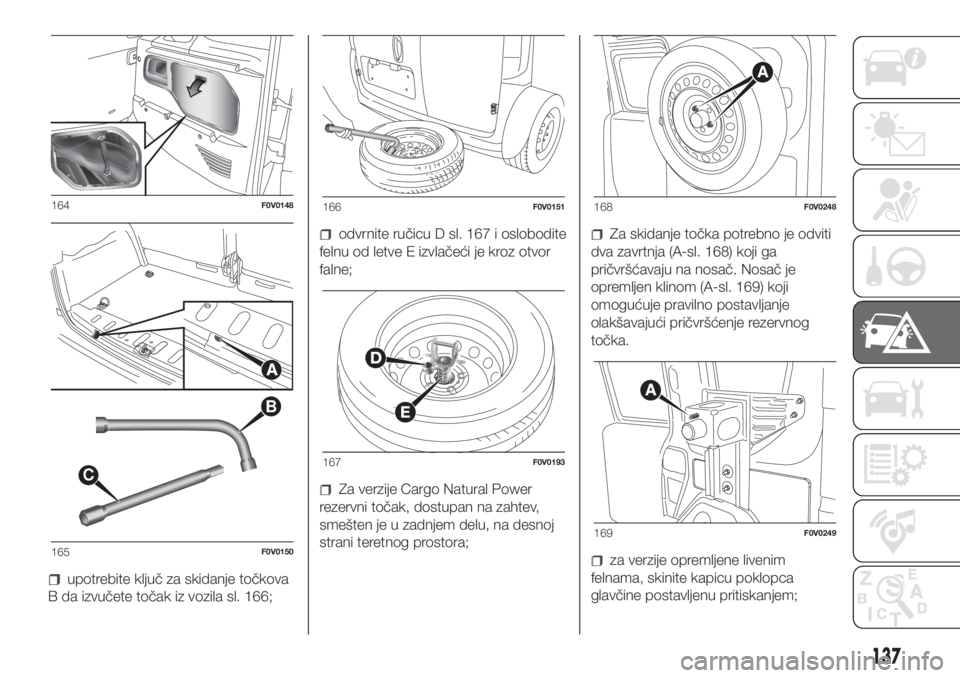

upotrebite ključ za skidanje točkova
B da izvučete točak iz vozila sl. 166;
odvrnite ručicu D sl. 167 i oslobodite
felnu od letve E izvlačeći je kroz otvor
falne;
Za verzije Cargo Natural Power
rezervni točak, dostupan na zahtev,
smešten je u zadnjem delu, na desnoj
strani teretnog prostora;
Za skidanje točka potrebno je odviti
dva zavrtnja (A-sl. 168) koji ga
pričvršćavaju na nosač. Nosač je
opremljen klinom (A-sl. 169) koji
omogućuje pravilno postavljanje
olakšavajući pričvršćenje rezervnog
točka.
za verzije opremljene livenim
felnama, skinite kapicu poklopca
glavčine postavljenu pritiskanjem;
164F0V0148
B
C
165F0V0150
166F0V0151
167F0V0193
168F0V0248
169F0V0249
137

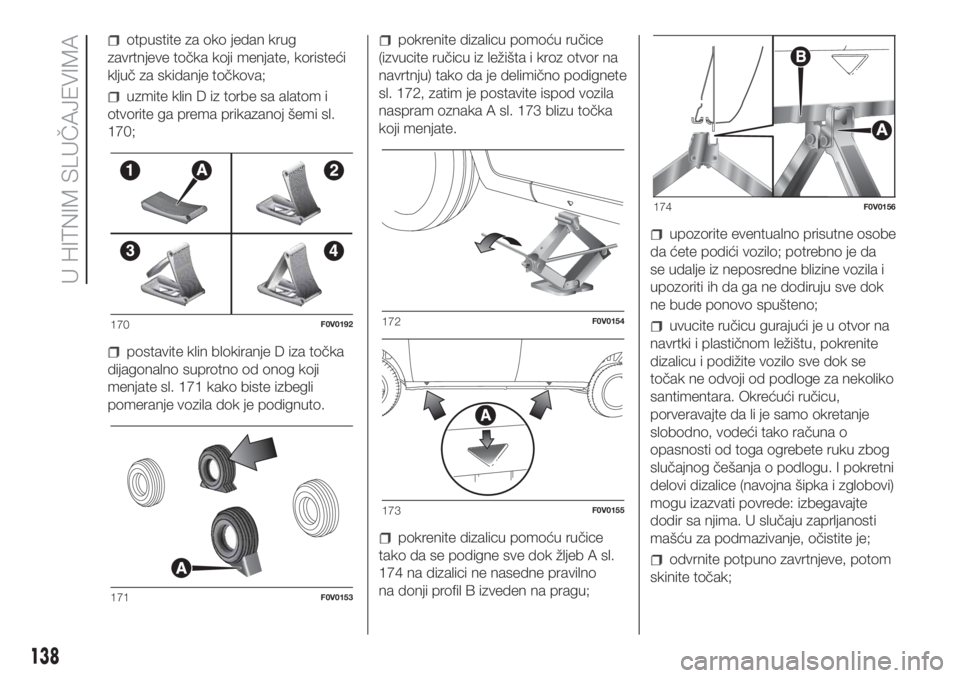

otpustite za oko jedan krug
zavrtnjeve točka koji menjate, koristeći
ključ za skidanje točkova;
uzmite klin D iz torbe sa alatom i
otvorite ga prema prikazanoj šemi sl.
170;
postavite klin blokiranje D iza točka
dijagonalno suprotno od onog koji
menjate sl. 171 kako biste izbegli
pomeranje vozila dok je podignuto.
pokrenite dizalicu pomoću ručice
(izvucite ručicu iz ležišta i kroz otvor na
navrtnju) tako da je delimično podignete
sl. 172, zatim je postavite ispod vozila
naspram oznaka A sl. 173 blizu točka
koji menjate.
pokrenite dizalicu pomoću ručice
tako da se podigne sve dok žljeb A sl.
174 na dizalici ne nasedne pravilno
na donji profil B izveden na pragu;
upozorite eventualno prisutne osobe
da ćete podići vozilo; potrebno je da
se udalje iz neposredne blizine vozila i
upozoriti ih da ga ne dodiruju sve dok
ne bude ponovo spušteno;
uvucite ručicu gurajući je u otvor na
navrtki i plastičnom ležištu, pokrenite
dizalicu i podižite vozilo sve dok se
točak ne odvoji od podloge za nekoliko
santimentara. Okrećući ručicu,
porveravajte da li je samo okretanje
slobodno, vodeći tako računa o
opasnosti od toga ogrebete ruku zbog
slučajnog češanja o podlogu. I pokretni
delovi dizalice (navojna šipka i zglobovi)
mogu izazvati povrede: izbegavajte
dodir sa njima. U slučaju zaprljanosti
mašću za podmazivanje, očistite je;
odvrnite potpuno zavrtnjeve, potom
skinite točak;
170F0V0192
171F0V0153
172F0V0154
173F0V0155
174F0V0156
138
