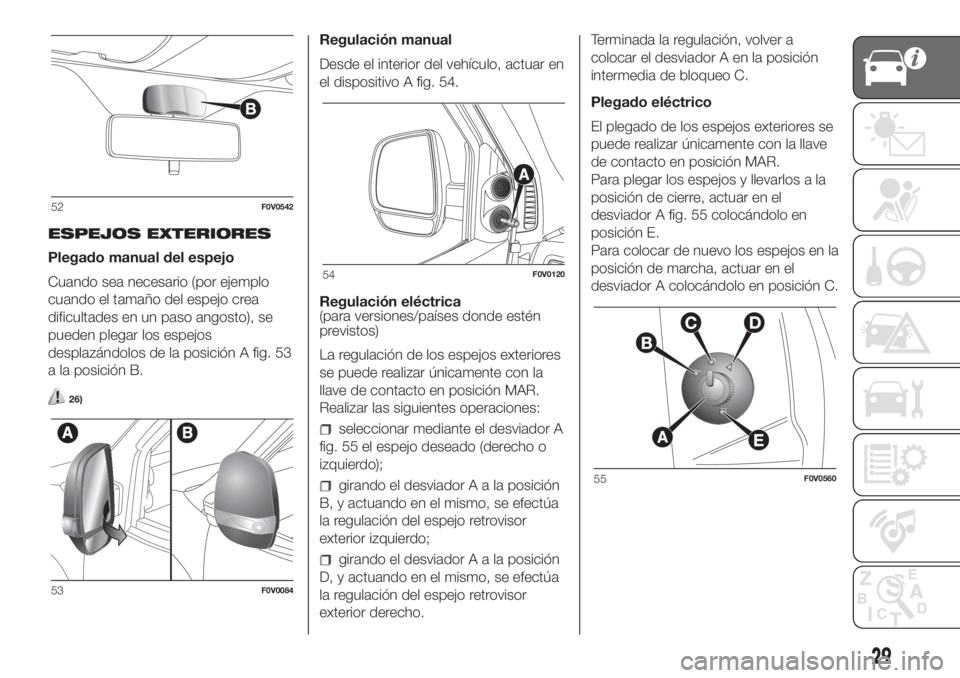

ESPEJOS EXTERIORES
Plegado manual del espejo
Cuando sea necesario (por ejemplo
cuando el tamaño del espejo crea
dificultades en un paso angosto), se
pueden plegar los espejos
desplazándolos de la posición A fig. 53
a la posición B.
26)
Regulación manual
Desde el interior del vehículo, actuar en
el dispositivo A fig. 54.
Regulación eléctrica
(para versiones/países donde estén
previstos)
La regulación de los espejos exteriores
se puede realizar únicamente con la
llave de contacto en posición MAR.
Realizar las siguientes operaciones:
seleccionar mediante el desviador A
fig. 55 el espejo deseado (derecho o
izquierdo);
girando el desviadorAalaposición
B, y actuando en el mismo, se efectúa
la regulación del espejo retrovisor
exterior izquierdo;
girando el desviadorAalaposición
D, y actuando en el mismo, se efectúa
la regulación del espejo retrovisor
exterior derecho.Terminada la regulación, volver a
colocar el desviador A en la posición
intermedia de bloqueo C.
Plegado eléctrico
El plegado de los espejos exteriores se
puede realizar únicamente con la llave
de contacto en posición MAR.
Para plegar los espejos y llevarlos a la
posición de cierre, actuar en el
desviador A fig. 55 colocándolo en
posición E.
Para colocar de nuevo los espejos en la
posición de marcha, actuar en el
desviador A colocándolo en posición C.
52F0V0542
53F0V0084
54F0V0120
55F0V0560
29

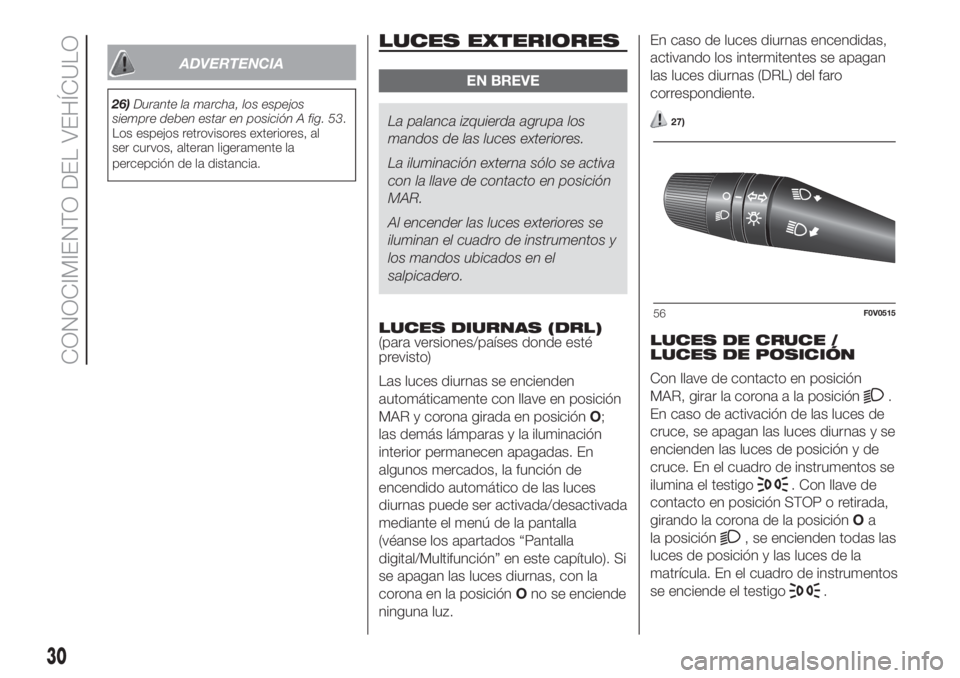

ADVERTENCIA
26)Durante la marcha, los espejos
siempre deben estar en posición A fig. 53.
Los espejos retrovisores exteriores, al
ser curvos, alteran ligeramente la
percepción de la distancia.
LUCES EXTERIORES
EN BREVE
La palanca izquierda agrupa los
mandos de las luces exteriores.
La iluminación externa sólo se activa
con la llave de contacto en posición
MAR.
Al encender las luces exteriores se
iluminan el cuadro de instrumentos y
los mandos ubicados en el
salpicadero.
LUCES DIURNAS (DRL)
(para versiones/países donde esté
previsto)
Las luces diurnas se encienden
automáticamente con llave en posición
MAR y corona girada en posiciónO;
las demás lámparas y la iluminación
interior permanecen apagadas. En
algunos mercados, la función de
encendido automático de las luces
diurnas puede ser activada/desactivada
mediante el menú de la pantalla
(véanse los apartados “Pantalla
digital/Multifunción” en este capítulo). Si
se apagan las luces diurnas, con la
corona en la posiciónOno se enciende
ninguna luz.En caso de luces diurnas encendidas,
activando los intermitentes se apagan
las luces diurnas (DRL) del faro
correspondiente.27)
LUCES DE CRUCE /
LUCES DE POSICIÓN
Con llave de contacto en posición
MAR, girar la corona a la posición
.
En caso de activación de las luces de
cruce, se apagan las luces diurnas y se
encienden las luces de posición y de
cruce. En el cuadro de instrumentos se
ilumina el testigo
. Con llave de
contacto en posición STOP o retirada,
girando la corona de la posiciónOa
la posición
, se encienden todas las
luces de posición y las luces de la
matrícula. En el cuadro de instrumentos
se enciende el testigo
.
56F0V0515
30
CONOCIMIENTO DEL VEHÍCULO

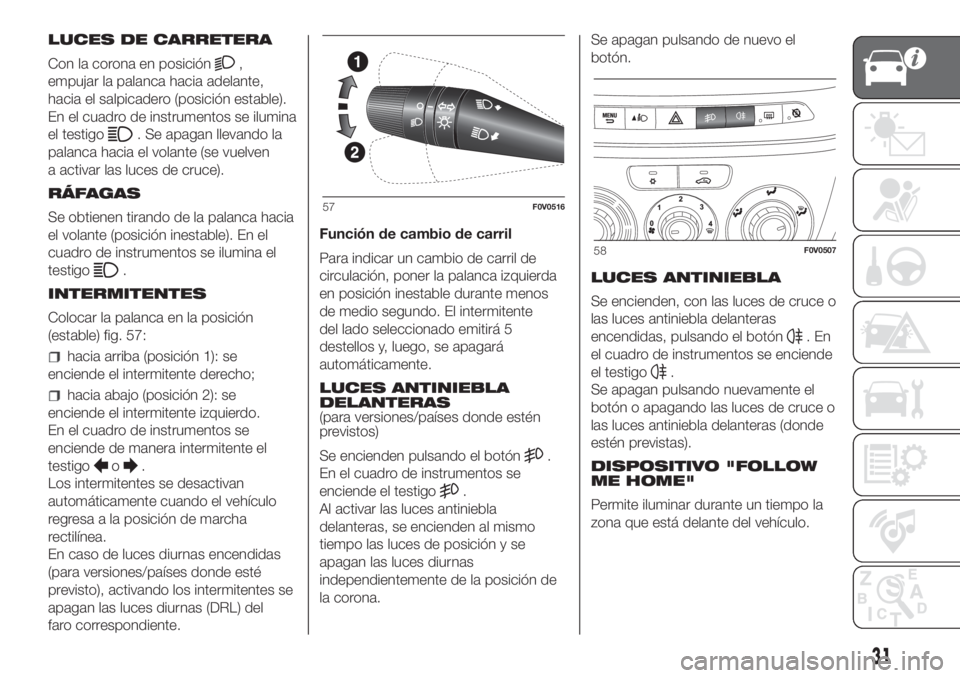

LUCES DE CARRETERA
Con la corona en posición
,
empujar la palanca hacia adelante,
hacia el salpicadero (posición estable).
En el cuadro de instrumentos se ilumina
el testigo
. Se apagan llevando la
palanca hacia el volante (se vuelven
a activar las luces de cruce).
RÁFAGAS
Se obtienen tirando de la palanca hacia
el volante (posición inestable). En el
cuadro de instrumentos se ilumina el
testigo
.
INTERMITENTES
Colocar la palanca en la posición
(estable) fig. 57:
hacia arriba (posición 1): se
enciende el intermitente derecho;
hacia abajo (posición 2): se
enciende el intermitente izquierdo.
En el cuadro de instrumentos se
enciende de manera intermitente el
testigo
o.
Los intermitentes se desactivan
automáticamente cuando el vehículo
regresa a la posición de marcha
rectilínea.
En caso de luces diurnas encendidas
(para versiones/países donde esté
previsto), activando los intermitentes se
apagan las luces diurnas (DRL) del
faro correspondiente.Función de cambio de carril
Para indicar un cambio de carril de
circulación, poner la palanca izquierda
en posición inestable durante menos
de medio segundo. El intermitente
del lado seleccionado emitirá 5
destellos y, luego, se apagará
automáticamente.
LUCES ANTINIEBLA
DELANTERAS
(para versiones/países donde estén
previstos)
Se encienden pulsando el botón.
En el cuadro de instrumentos se
enciende el testigo
.
Al activar las luces antiniebla
delanteras, se encienden al mismo
tiempo las luces de posición y se
apagan las luces diurnas
independientemente de la posición de
la corona.Se apagan pulsando de nuevo el
botón.
LUCES ANTINIEBLA
Se encienden, con las luces de cruce o
las luces antiniebla delanteras
encendidas, pulsando el botón
.En
el cuadro de instrumentos se enciende
el testigo
.
Se apagan pulsando nuevamente el
botón o apagando las luces de cruce o
las luces antiniebla delanteras (donde
estén previstas).
DISPOSITIVO "FOLLOW
ME HOME"
Permite iluminar durante un tiempo la
zona que está delante del vehículo.
57F0V0516
58F0V0507
31

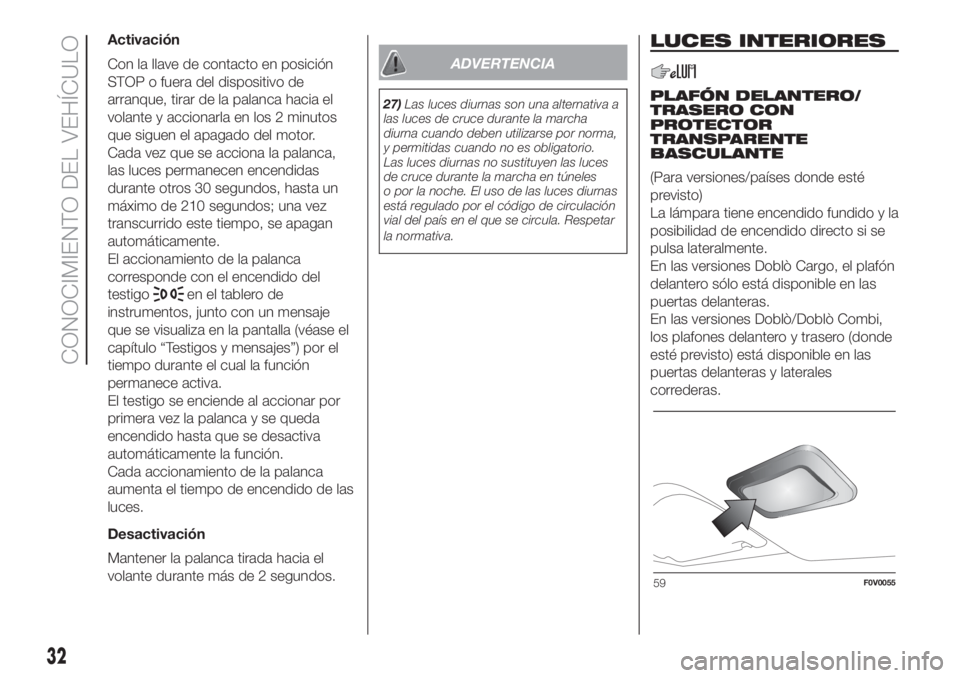

Activación
Con la llave de contacto en posición
STOP o fuera del dispositivo de
arranque, tirar de la palanca hacia el
volante y accionarla en los 2 minutos
que siguen el apagado del motor.
Cada vez que se acciona la palanca,
las luces permanecen encendidas
durante otros 30 segundos, hasta un
máximo de 210 segundos; una vez
transcurrido este tiempo, se apagan
automáticamente.
El accionamiento de la palanca
corresponde con el encendido del
testigo
en el tablero de
instrumentos, junto con un mensaje
que se visualiza en la pantalla (véase el
capítulo “Testigos y mensajes”) por el
tiempo durante el cual la función
permanece activa.
El testigo se enciende al accionar por
primera vez la palanca y se queda
encendido hasta que se desactiva
automáticamente la función.
Cada accionamiento de la palanca
aumenta el tiempo de encendido de las
luces.
Desactivación
Mantener la palanca tirada hacia el
volante durante más de 2 segundos.
ADVERTENCIA
27)Las luces diurnas son una alternativa a
las luces de cruce durante la marcha
diurna cuando deben utilizarse por norma,
y permitidas cuando no es obligatorio.
Las luces diurnas no sustituyen las luces
de cruce durante la marcha en túneles
o por la noche. El uso de las luces diurnas
está regulado por el código de circulación
vial del país en el que se circula. Respetar
la normativa.
LUCES INTERIORES
PLAFÓN DELANTERO/
TRASERO CON
PROTECTOR
TRANSPARENTE
BASCULANTE
(Para versiones/países donde esté
previsto)
La lámpara tiene encendido fundido y la
posibilidad de encendido directo si se
pulsa lateralmente.
En las versiones Doblò Cargo, el plafón
delantero sólo está disponible en las
puertas delanteras.
En las versiones Doblò/Doblò Combi,
los plafones delantero y trasero (donde
esté previsto) está disponible en las
puertas delanteras y laterales
correderas.
59F0V0055
32
CONOCIMIENTO DEL VEHÍCULO

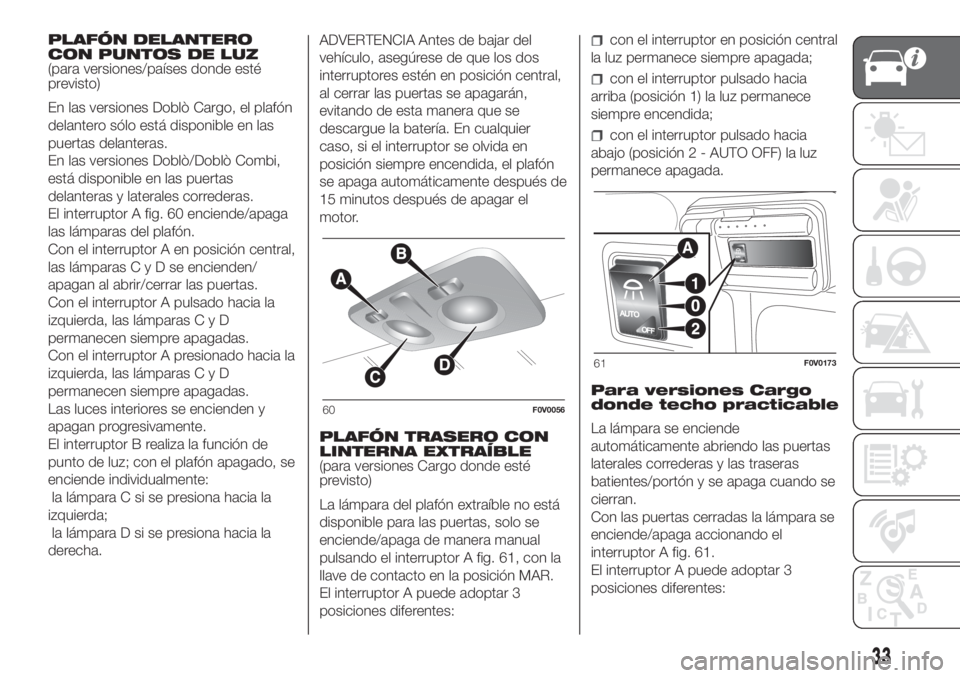

PLAFÓN DELANTERO
CON PUNTOS DE LUZ
(para versiones/países donde esté
previsto)
En las versiones Doblò Cargo, el plafón
delantero sólo está disponible en las
puertas delanteras.
En las versiones Doblò/Doblò Combi,
está disponible en las puertas
delanteras y laterales correderas.
El interruptor A fig. 60 enciende/apaga
las lámparas del plafón.
Con el interruptor A en posición central,
las lámparasCyDseencienden/
apagan al abrir/cerrar las puertas.
Con el interruptor A pulsado hacia la
izquierda, las lámparasCyD
permanecen siempre apagadas.
Con el interruptor A presionado hacia la
izquierda, las lámparasCyD
permanecen siempre apagadas.
Las luces interiores se encienden y
apagan progresivamente.
El interruptor B realiza la función de
punto de luz; con el plafón apagado, se
enciende individualmente:
la lámpara C si se presiona hacia la
izquierda;
la lámpara D si se presiona hacia la
derecha.ADVERTENCIA Antes de bajar del
vehículo, asegúrese de que los dos
interruptores estén en posición central,
al cerrar las puertas se apagarán,
evitando de esta manera que se
descargue la batería. En cualquier
caso, si el interruptor se olvida en
posición siempre encendida, el plafón
se apaga automáticamente después de
15 minutos después de apagar el
motor.
PLAFÓN TRASERO CON
LINTERNA EXTRAÍBLE
(para versiones Cargo donde esté
previsto)
La lámpara del plafón extraíble no está
disponible para las puertas, solo se
enciende/apaga de manera manual
pulsando el interruptor A fig. 61, con la
llave de contacto en la posición MAR.
El interruptor A puede adoptar 3
posiciones diferentes:con el interruptor en posición central
la luz permanece siempre apagada;
con el interruptor pulsado hacia
arriba (posición 1) la luz permanece
siempre encendida;
con el interruptor pulsado hacia
abajo (posición 2 - AUTO OFF) la luz
permanece apagada.
Para versiones Cargo
donde techo practicable
La lámpara se enciende
automáticamente abriendo las puertas
laterales correderas y las traseras
batientes/portón y se apaga cuando se
cierran.
Con las puertas cerradas la lámpara se
enciende/apaga accionando el
interruptor A fig. 61.
El interruptor A puede adoptar 3
posiciones diferentes:
60F0V0056
61F0V0173
33

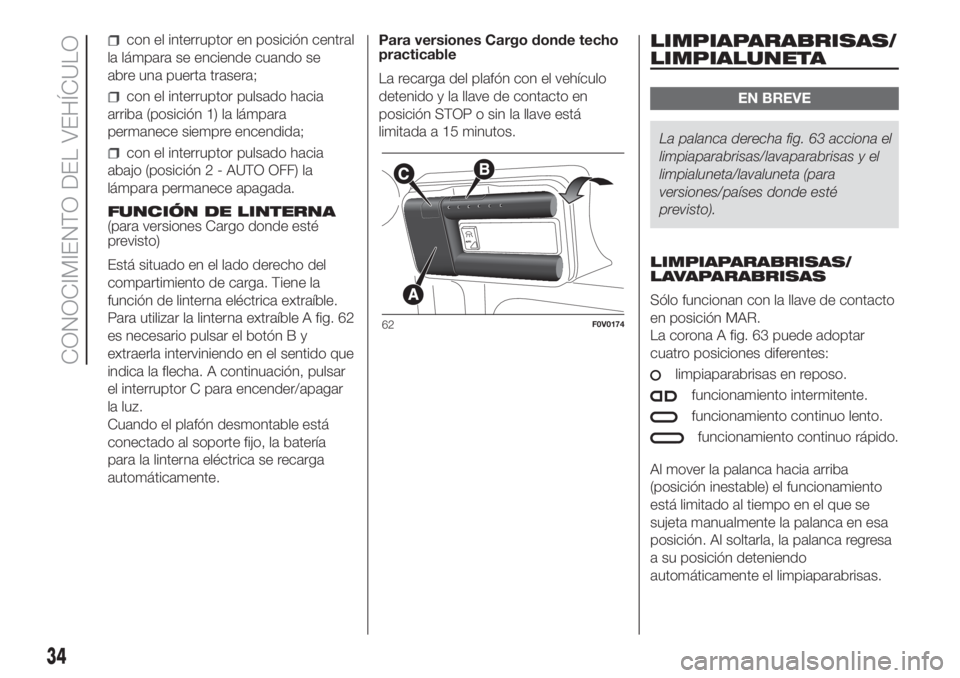

con el interruptor en posición central
la lámpara se enciende cuando se
abre una puerta trasera;
con el interruptor pulsado hacia
arriba (posición 1) la lámpara
permanece siempre encendida;
con el interruptor pulsado hacia
abajo (posición 2 - AUTO OFF) la
lámpara permanece apagada.
FUNCIÓN DE LINTERNA
(para versiones Cargo donde esté
previsto)
Está situado en el lado derecho del
compartimiento de carga. Tiene la
función de linterna eléctrica extraíble.
Para utilizar la linterna extraíble A fig. 62
es necesario pulsar el botón B y
extraerla interviniendo en el sentido que
indica la flecha. A continuación, pulsar
el interruptor C para encender/apagar
la luz.
Cuando el plafón desmontable está
conectado al soporte fijo, la batería
para la linterna eléctrica se recarga
automáticamente.Para versiones Cargo donde techo
practicable
La recarga del plafón con el vehículo
detenido y la llave de contacto en
posición STOP o sin la llave está
limitada a 15 minutos.
LIMPIAPARABRISAS/
LIMPIALUNETA
EN BREVE
La palanca derecha fig. 63 acciona el
limpiaparabrisas/lavaparabrisas y el
limpialuneta/lavaluneta (para
versiones/países donde esté
previsto).
LIMPIAPARABRISAS/
LAVAPARABRISAS
Sólo funcionan con la llave de contacto
en posición MAR.
La corona A fig. 63 puede adoptar
cuatro posiciones diferentes:
limpiaparabrisas en reposo.
funcionamiento intermitente.
funcionamiento continuo lento.
funcionamiento continuo rápido.
Al mover la palanca hacia arriba
(posición inestable) el funcionamiento
está limitado al tiempo en el que se
sujeta manualmente la palanca en esa
posición. Al soltarla, la palanca regresa
a su posición deteniendo
automáticamente el limpiaparabrisas.
62F0V0174
34
CONOCIMIENTO DEL VEHÍCULO

Con la corona A fig. 63 en posición
, el limpiaparabrisas adapta
automáticamente la velocidad de
funcionamiento a la velocidad
del vehículo.
Con el limpiaparabrisas activo, si se
engrana la marcha atrás se activa
automáticamente el limpialuneta.
3) 4)
Función "Lavado inteligente"
(Para versiones/países donde esté
previsto)
Tirando de la palanca hacia el volante
(posición inestable) se acciona el
lavaparabrisas.
Mantener accionada la palanca durante
más de medio segundo para activar
automáticamente el pulverizador del
lavaparabrisas y el limpiaparabrisas con
un solo movimiento.La acción del limpiaparabrisas se
detiene tres barridos después de soltar
la palanca.
El ciclo termina con un movimiento del
limpiaparabrisas aproximadamente 6
segundos después.
LIMPIALUNETA /
LAVALUNETA
(Para versiones/países donde esté
previsto)
Sólo funcionan con la llave de contacto
en posición MAR.
Activación
Girando el casquillo a la posición
se
acciona el limpialuneta como se
describe a continuación:
en modo intermitente cuando no
está funcionando el limpiaparabrisas;
en modo sincronizado (a la mitad de
la frecuencia del limpiaparabrisas)
cuando el limpiaparabrisas está
funcionando;
en modo continuo cuando está
engranada la marcha atrás y con el
mando activado.
Con el limpiaparabrisas en
funcionamiento y la marcha atrás
engranada se activa el limpialuneta en
modo continuo.Empujando la palanca hacia el
salpicadero (posición inestable) se
acciona el pulverizador del lavaluneta.
Manteniendo la palanca en esta
posición durante más de medio
segundo, se activa también el
limpialuneta. Al soltar la palanca se
activa el lavado inteligente, al igual que
para el limpiaparabrisas.
Desactivación
La función se desactiva al soltar la
palanca.
5)
LAVAFAROS
(para versiones/países donde esté
previsto)
Se ponen en marcha cuando se
acciona el lavaparabrisas con las luces
de cruce encendidas.
ADVERTENCIA Controle regularmente
la integridad y limpieza de los
pulverizadores.
6)
63F0V0517
35

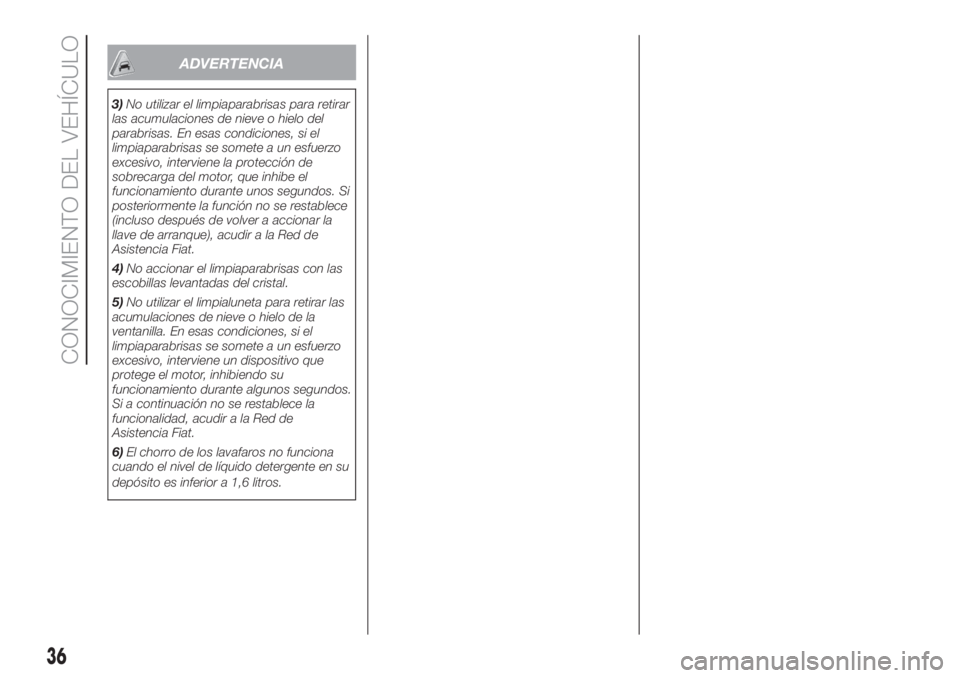

ADVERTENCIA
3)No utilizar el limpiaparabrisas para retirar
las acumulaciones de nieve o hielo del
parabrisas. En esas condiciones, si el
limpiaparabrisas se somete a un esfuerzo
excesivo, interviene la protección de
sobrecarga del motor, que inhibe el
funcionamiento durante unos segundos. Si
posteriormente la función no se restablece
(incluso después de volver a accionar la
llave de arranque), acudir a la Red de
Asistencia Fiat.
4)No accionar el limpiaparabrisas con las
escobillas levantadas del cristal.
5)No utilizar el limpialuneta para retirar las
acumulaciones de nieve o hielo de la
ventanilla. En esas condiciones, si el
limpiaparabrisas se somete a un esfuerzo
excesivo, interviene un dispositivo que
protege el motor, inhibiendo su
funcionamiento durante algunos segundos.
Si a continuación no se restablece la
funcionalidad, acudir a la Red de
Asistencia Fiat.
6)El chorro de los lavafaros no funciona
cuando el nivel de líquido detergente en su
depósito es inferior a 1,6 litros.
36
CONOCIMIENTO DEL VEHÍCULO

CALEFACCIÓN Y VENTILACIÓN
.
MANDOS
64F0V0503
37

A: selector de regulación de la temperatura del aire (mezcla de aire caliente/frío)
B: selector de activación del ventilador
C: selector de distribución del aire
flujo de aire de los difusores centrales y las salidas laterales;
permite calentar los pies y mantener el rostro fresco (función "bilevel");
permite una calefacción más rápida del habitáculo;
para calentar el habitáculo y, al mismo tiempo, desempañar el parabrisas;
permite el desempañamiento y la descongelación del parabrisas y de las ventanillas delanteras.
D: botón de activación/desactivación de la recirculación del aire interior
E: botón de activación/desactivación de la luneta térmica y la descongelación de los espejos retrovisores exteriores eléctricos
(para versiones/países donde esté previsto).
38
CONOCIMIENTO DEL VEHÍCULO
